СОГЛАСОВАНО

Технический директор

февраля 2021 г.

ООО «ИЦРМ»

М. С. Казаков

Государственная система обеспечения единства измерений

Датчики давления электронные Р

Методика поверки

ИЦРМ-МП-017-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

  • 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

ПРОВЕДЕНИЯ ПОВЕРКИ

ИЗМЕРЕНИЙ

  • 10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

ПРИЛОЖЕНИЕ А

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на датчики давления электронные Р (далее - датчики), изготавливаемые «ifm prover gmbh», Германия, и устанавливает методику их первичной и периодической поверок.

  • 1.2 Датчики являются средствами измерений по Приказу Федерального агентства по

техническому регулированию и метрологии от 29 июня 2018 года №  1339

«Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа» (далее - Приказ № 1339).

  • 1.3 Интервал между поверками - 2 года.

  • 1.4 Основные метрологические характеристики датчиков приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

- температура окружающей среды от плюс 15 до плюс 25 °C.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию (далее - ЭД) на поверяемые датчики и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами аккредитованного в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридического лица и индивидуального предпринимателя, имеющие образование и опыт работы в соответствии с действующим законодательством Российской Федерации и непосредственно осуществляющие поверку средств данного вида измерений.

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Рабочий эталон единицы давления 2-го разряда и выше в соответствии с Приказом № 1339 (общая погрешность средства измерений выходного аналогового сигнала и средства измерений избыточного давления не должна превышать погрешности, соответствующей рабочему эталону единицы давления 2-го разряда в соответствии с Приказом № 1339)

Преобразователи давления эталонные ПДЭ-020, модели ПДЭ-020-ДИ-130-А0, ПДЭ-020-ДИ-190-А0, ПДЭ-020-ДИВ-350-А0, ПДЭ-020-ДИ-120-А0, ПДЭ-020-ДИ-160-А0, ПДЭ-020-ДИ-180-АО, ПДЭ-020-ДИ-120Е-А0, per. № 58668-14

Мультиметр 3458А, per. № 25900-03

Вспомогательные средства поверки

Диапазон воспроизведений избыточного давления от -0,1 до 60 МПа

Пресс гидравлический ручной Элемер-РЯ-1600, диапазон воспроизведений избыточного давления от 0 до 160 МПа.

Помпа пневматическая ручная Элемер PV-60, диапазон воспроизведений избыточного давления от -0,095 до +6 МПа

Диапазон воспроизведений напряжения постоянного тока от 8 до 36 В

Источник питания постоянного тока GPR-73060D, per. № 55898-13

Персональный компьютер; наличие интерфейсов Ethernet и USB; операционная система Windows с установленным программным обеспечением

Персональный компьютер; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

Диапазон измерений температуры окружающей среды и диапазон измерений относительной влажности в соответствии с п. 3.1

Термогигрометр электронный «CENTER» модели 313, per. № 22129-09

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом № 1339.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в ЭД на поверяемые датчики и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Датчик допускается к дальнейшей поверке, если:

- внешний вид датчика соответствует описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и датчик допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, датчик к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить ЭД на поверяемый датчик и на применяемые средства поверки;

  • - выдержать датчик в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его ЭД;

  • - подготовить к работе средства поверки в соответствии с указаниями их ЭД.

  • 8.2 Проверка герметичности системы

Проверку герметичности системы, предназначенной для поверки датчиков проводят при значениях давления, равных верхнему пределу измерений поверяемого датчика.

На место поверяемого датчика устанавливают заведомо герметичный датчик или любое другое средство измерений с погрешностью измерений не более 2,5 % и позволяющее зафиксировать изменение давления на величину 0,5 % от заданного значения давления. Далее в системе создают давление, равное верхнему пределу измерений поверяемого датчика, после чего отключают источник давления.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным или близким верхнему пределу измерений датчика, не наблюдают падения давления в течение последующих 2 минут.

Если система предназначена для поверки датчиков с разными верхними пределами измерений, проверку герметичности рекомендуется проводить при давлении, соответствующем наибольшему из этих значений.

  • 8.3 Опробование датчика

    • 8.3.1 При опробовании проверяют герметичность и работоспособность датчика.

    • 8.3.2 Работоспособность датчика проверяют следующим образом:

  • 1) Собирают схему, приведенную на рисунке 1:

  • - схему а) - для датчика без цифрового индикатора с выходным аналоговым сигналом;

  • - схему б) - для датчика без цифрового индикатора с выходным цифровым сигналом;

  • - схему в) - для датчика с цифровым индикатором.

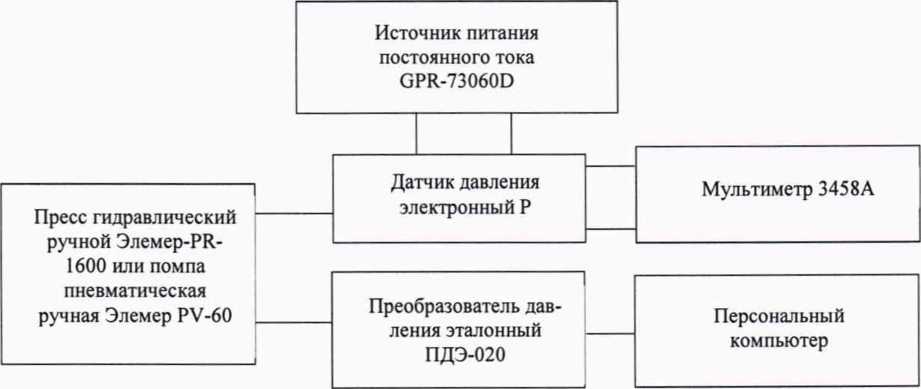

а) для датчика без цифрового индикатора с выходным аналоговым сигналом 5

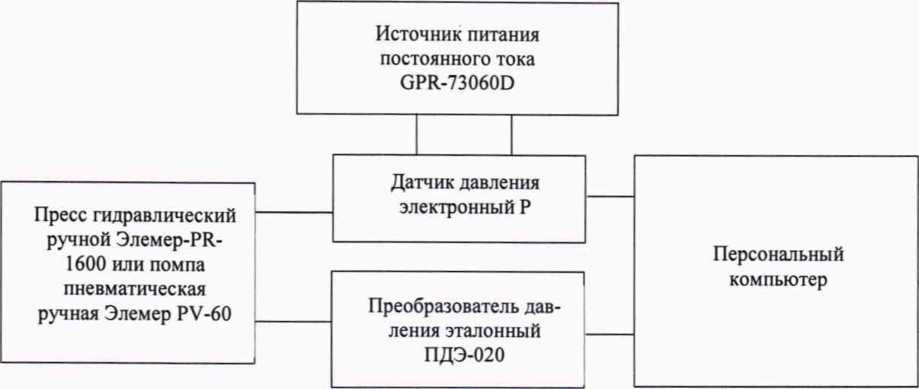

б) для датчика без цифрового индикатора с выходным цифровым сигналом

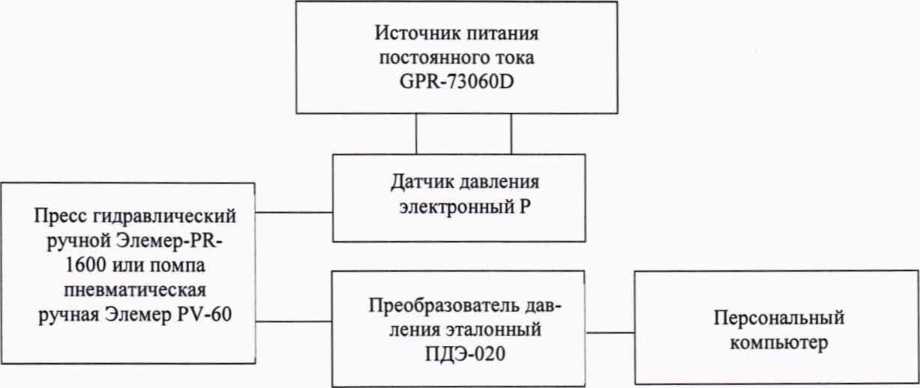

в) для датчика с цифровым индикатором

Рисунок 1 - Схема подключений

  • 2) К клеммам питания датчика подключают источник питания постоянного тока GPR-73060D (далее - источник питания) в соответствии с ЭД, включают источник питания, устанавливают на источнике питания значение напряжения питания постоянного тока в соответствии с описанием типа на датчик.

  • 3) При поверке датчика без цифрового индикатора с выходным аналоговым сигналом к выходным клеммам датчика подключают мультиметр 3458А (далее - мультиметр) в соответствии с ЭД.

  • 4) При поверке датчика без цифрового индикатора с выходным цифровым сигналом к выходным клеммам датчика подключают персональный компьютер (далее - ПК) в соответствии с ЭД.

  • 5) Преобразователь давления эталонный ПДЭ-020 (далее - ПДЭ-020) подключают к ПК в соответствии с ЭД (модификация используемого ПДЭ-020 зависит от модификации поверяемого датчика).

  • 6) С помощью помпы пневматической ручной Элемер PV-60 (далее - помпа) или пресса гидравлического ручного Элемер-PR-1600 (далее - пресс) на входе датчика изменяют измеряемое давление от нижнего до верхнего предела измерений, контролируя его значение ПДЭ-020.

  • 7) Убеждаются в изменении выходного сигнала датчика по показаниям мультиметра, ПК или цифрового индикатора датчика.

  • 8.3.3 Методика проверки герметичности датчика аналогична методике проверки герметичности системы (п. 8.2), но имеет следующие особенности:

  • - изменение давления определяют по изменению выходного сигнала поверяемого датчика, включённого в систему;

  • - в случае обнаружения негерметичности системы с поверяемым датчиком следует проверить отдельно систему и датчик.

Датчик допускается к дальнейшей поверке, если при изменении входного давления происходит пропорциональное изменение выходного сигнала датчика и датчик герметичен.

9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Приведенную (к диапазону измерений) основную погрешность измерений избыточного давления определяют при значениях измеряемого избыточного давления, равных 0-5, 20-30, 45-55, 70-80, 95-100 % от диапазона измерений.

  • 9.2 Приведенную (к диапазону измерений) основную погрешность измерений избыточного давления определяют следующим образом:

  • 1) Повторяют пункты 1)-5) п. 8.3.2.

  • 2) С помощью помпы или пресса на входе датчика создают необходимое избыточное давление, контролируя его значение ПДЭ-020.

  • 3) При поверке датчика без цифрового индикатора с выходным аналоговым сигналом мультиметром измеряют значение выходного сигнала датчика (силы или напряжения постоянного тока).

  • 4) При поверке датчика без цифрового индикатора с выходным цифровым сигналом считывают значение измеряемого давления с ПК.

  • 5) При поверке датчика с цифровым индикатором считывают значение измеряемого давления с цифрового индикатора датчика.

10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 10.1 Расчётные значения избыточного давления Рр, кПа (МПа), для соответствующего значения выходного аналогового сигнала силы постоянного тока определяют по формуле:

    (1)

рр = рп+т-тт(р'п-рп)

где Рт - верхний предел диапазона измерений давления, кПа (МПа);

Рп - нижний предел диапазона измерений давления, кПа (МПа);

/0,1т ~ соответственно нижнее и верхнее предельные значения выходного аналогового сигнала силы постоянного тока, мА;

I - значение аналогового выходного сигнала силы постоянного тока, измеренное мультиметром на выходе датчика, мА.

  • 10.2 Расчётные значения давления Рр, кПа (МПа), для соответствующего значения выходного аналогового сигнала напряжения постоянного тока определяют по формуле:

и — и0

Рр = Рп+т,---ГГ(Рт-Рп)

ит ~ и0

где U значение выходного аналогового сигнала напряжения постоянного тока, измеренное мультиметром на выходе датчика, В;

Цъ ^т~ соответственно нижнее и верхнее предельные значения выходного аналогового сигнала напряжения постоянного тока, В;

Рт, ?п ~ то же? что в формуле (1).

  • 10.3 Приведенную (к диапазону измерений) основную погрешность измерений избыточного давления у, %, датчика без цифрового индикатора с выходным аналоговым сигналом вычисляют по формуле:

г = ^9у100                     (3)

гт гп

где Р - значение избыточного давления, измеренное ПДЭ-020, кПа (МПа);

Рт, Рп, Рр ~ то же, что в формулах (1), (2).

  • 10.4 Приведенную (к диапазону измерений) основную погрешность измерений избыточного давления у, %, датчика без цифрового индикатора с выходным цифровым сигналом и датчика с цифровым индикатором вычисляют по формуле:

Р - Р

ГИЗМ г                                             /лч

г = р _р '10°                         О)

гт гп

где Р - значение избыточного давления, измеренное ПДЭ-020, кПа (МПа);

^"изм - значение избыточного давления, считанное с ПК или с цифрового индикатора датчика, кПа (МПа);

Рт, Рп ~ то же, что в формуле (1).

Датчик подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения приведенной (к диапазону измерений) основной погрешности измерений избыточного давления не превышают пределов, указанных в Приложении А.

При невыполнении любого из вышеперечисленных условий (когда датчик не подтверждает соответствие метрологическим требованиям), поверку датчика прекращают, результаты поверки признают отрицательными.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Результаты поверки датчика подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 11.2 По заявлению владельца датчика или лица, представившего его на поверку, положительные результаты поверки (когда датчик подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на датчик знака поверки, и (или) внесением в паспорт датчика записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 11.3 По заявлению владельца датчика или лица, представившего его на поверку, отрицательные результаты поверки (когда датчик не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт датчика соответствующей записи.

  • 11.4 Протоколы поверки датчика оформляются по произвольной форме.

Заместитель начальника отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»

М. М. Хасанова

ПРИЛОЖЕНИЕ А Основные метрологические характеристики датчиков

Таблица А.1 - Метрологические характеристики датчиков модификации РЕ

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Выходной аналоговый сигнал напряжения постоянного тока, В

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

РЕ2091

от 0 до 25

от 4 до 20

от 0 до 10

±0,5

РЕ2591

РЕ2092

от 0 до 10

РЕ2592

РЕ2093

от -0,1 до 2,5

РЕ2593

РЕ2094

от -0,1 до 1

РЕ2594

РЕ2096

от -0,0125 до 0,25

РЕ2596

РЕ2099

от -0,1 до 0,1

РЕ2599

Таблица А.2 - Метрологические характеристики датчиков модификации PG

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PG2409

от -0,1 до 0,1

от 4 до 20

±0,5

PG2799

±0,2

PG2899

±0,2

PG2450

от 0 до 40

±0,6

PG2451

от 0 до 25

±0,6

Продолжение таблицы А.2

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PG2452                   от Одо 10

PG2453

от -0,1 до 2,5

PG2793

PG2893

PG2454

от -0,1 до 1

PG2734

PG2794

PG2894

PG2455

от -0,1 до 0,4

PG2795

PG2895

PG2456

от -0,0125 до 0,25

PG2796

PG2896

PG2457

от -0,005 до 0,1

PG2797

PG2897

PG2458

от -0,00125 до 0,025

PG2798

PG2898

PG2489

от -0,0005 до 0,01

PG2789

PG2889

от 4 до 20

±0,5

±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,2

±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,6

±0,5

±0,5

Таблица А.З - Метрологические характеристики датчиков модификации PI

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления,%

PI2602

от -0,1 до 10

±0,5

PI2203

±0,2

PI2303

от -0,1 до 2,5

±0,2

PI2793

±0,2

PI2893

±0,2

PI2204

±0,2

PI2214

±0,2

PI2304

от -0,1 до 1

±0,2

PI2794

±0,2

PI2894

±0,2

PI2714

от -0,1 до 1,6

±0,2

PI2814

±0,2

PI2205

от 4 до 20

±0,2

PI2305

от -0,1 до 0,4

±0,2

PI2795

±0,2

PI2895

±0,2

PI2715

от -0,1 до 0,6

±0,2

PI2815

±0,2

PI2206

±0,2

PI2306

от -0,0125 до 0,25

±0,2

PI2796

±0,2

PI2896

±0,2

PI2207

±0,2

PI2307

от -0,005 до 0,1

±0,2

PI2797

±0,2

PI2897

±0,2

таблицы А.З

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PI2717

от -0,01 до 0,16

±0,2

PI2817

±0,2

PI2798

от -0,00125 до 0,025

±0,2

PI2898

±0,2

PI2209

от 4 до 20

±0,2

PI2309

от -0,1 до 0,1

±0,2

Р12799

±0,2

PI2899

±0,2

PI2789

от -0,0005 до 0,01

±0,5

PI2889

±0,5

Таблица Л.4 - Метрологические характеристики датчиков модификации РМ

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления,%

РМ1602

от -0,1 до 10

от 4 до 20

±0,5

РМ1503

от -0,1 до 2,5

±0,5

РМ1603

±0,2

РМ1703

±0,2

РМ1543

от -0,1 до 4

±0,5

РМ1504

от -0,1 до 1

±0,5

РМ1604

±0,2

РМ1704

±0,2

таблицы А.4

Исполнение

Диапазон измерений избыточного давления, МПа

РМ1514

от -0,1 до 1,6

РМ1614

РМ1714

РМ1505

от -0,1 до 0,4

РМ1605

РМ1705

РМ1515

от -0,1 до 0,6

РМ1615

РМ1715

РМ1506

от -0,0125 до 0,25

РМ1606

РМ1706

РМ1607

от -0,005 до 0,1

РМ1707

РМ1617

от -0,01 до 0,16

РМ1717

РМ1608

от -0,00125 до 0,025

РМ1708

РМ1609

от -0,1 до 0,1

РМ1709

РМ1689

от -0,0005 до 0,01

РМ1789

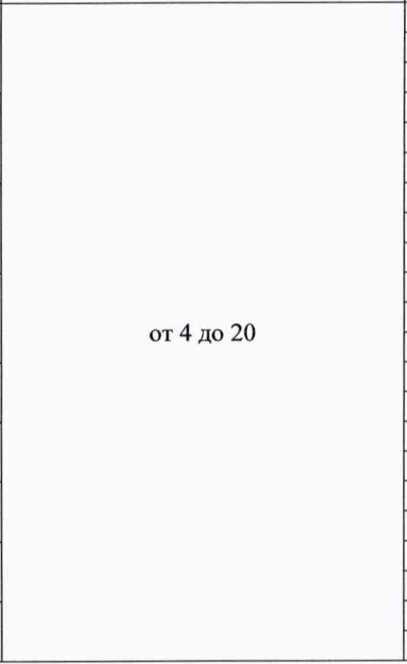

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного ____________давления, %____________ ±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,5

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,5

±0,5

Таблица А.5 - Метрологические характеристики датчиков модификации PN

Исполнение

Диапазон измерений избыточного давления, МПа

PN2070

от 0 до 40

PN2270

PN2570

PN2670

PN3070

PN3570

PN7070

PN7270

PN7370

PN7570

PN7670

PN2071

от 0 до 25

PN2271

PN2571

PN2671

PN3071

PN3571

PN7071

PN7271

PN7571

PN7671

PN2092

от 0 до 10

PN2292

PN2592

PN2692

Выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Выходной аналоговый сигнал напряжения постоянного тока, В

от 0 до 10

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

±0,5

Продолжение таблицы А.5

Исполнение

Диапазон измерений избыточного давления, МПа

PN3092

от 0 до 10

PN3592

PN7072

PN7092

PN7292

PN7392

PN7572

PN7592

PN7692

PN2093

от -0,1 до 2,5

PN2293

PN2593

PN2693

PN3093

PN3593

PN7093

PN7293

PN7593

PN7693

PN2094

от -0,1 до 1

PN2294

PN2594

PN2694

PN3094

PN3594

Выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Выходной аналоговый сигнал напряжения постоянного тока, В

от 0 до 10

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

±0,5

Продолжение таблицы А.5

Исполнение

Диапазон измерений избыточного давления, МПа

PN7094

от -0,1 до 1

PN7294

PN7594

PN7694

PN2096

от -0,0125 до 0,25

PN2296

PN2596

PN2696

PN3096

PN3596

PN7096

PN7296

PN7596

PN7696

PN2097

от -0,005 до 0,1

PN2297

PN2597

PN2697

PN2098

от -0,00125 до 0,025

PN2298

PN2598

PN2698

PN2099

от -0,1 до 0,1

PN2299

PN2599

Выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Выходной аналоговый сигнал напряжения постоянного тока, В

от 0 до 10

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

±0,5

таблицы А.5

Исполнение

Диапазон измерений избыточного давления, МПа

PN2699

от -0,1 до 0,1

PN7099

PN7299

PN7599

PN7699

PN2160

от 0 до 60

PN2560

PN3160

PN3560

PN7160

PN7560

PN2169

от -0,05 до 0,05

PN2569

PN3129

от -0,1 до 0

PN3529

PN3097

от 0 до 0,1

PN3597

PN7097

PN7297

PN7597

PN7697

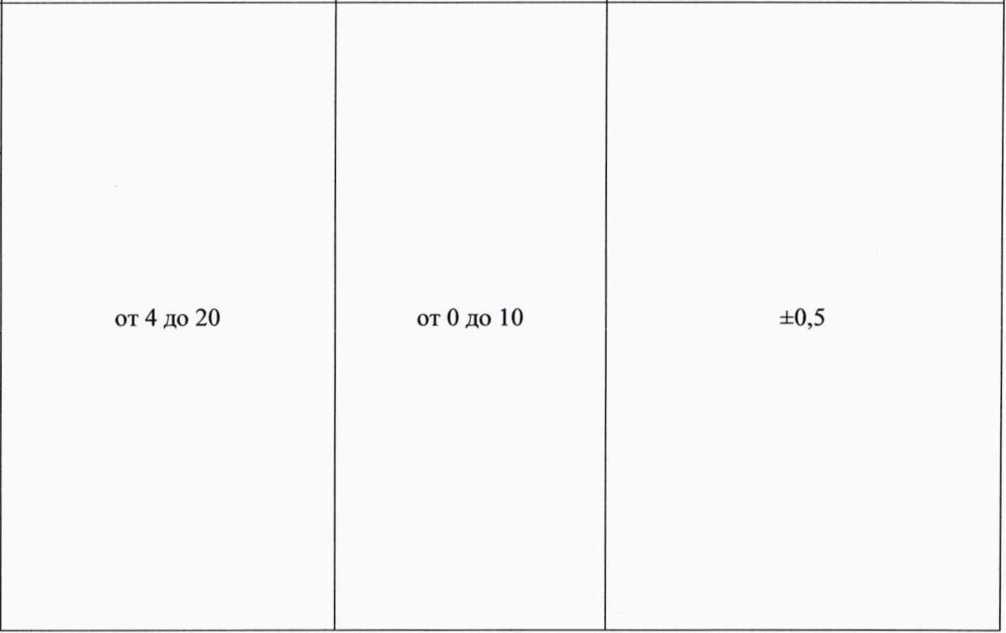

Выходной аналоговый сигнал силы постоянного тока, мА

Выходной аналоговый сигнал напряжения постоянного тока, В

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

Таблица А.6 - Метрологические характеристики датчиков модификации РТ

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

РТ53ОО

от 0 до 40

от 4 до 20

±0,5

±0,5

РТ5400

РТ5301

от 0 до 25

±0,5

±0,5

РТ5401

РТ5302

от 0 до 10

±0,5

±0,5

РТ5402

РТ5303

от 0 до 2,5

±0,5

±0,5

РТ5403

РТ5304

от 0 до 1

±0,5

±0,5

РТ5404

РТ5312

от 0 до 16

±0,5

±0,5

РТ5412

РТ5314

от 0 до 1,6

±0,5

±0,5

РТ5414

РТ5315

от 0 до 0,6

±0,5

±0,5

РТ5415

РТ5323

от 0 до 6

±0,5

±0,5

РТ5423

РТ5343

от 0 до 4

±0,5

±0,5

РТ5443

РТ5360

от 0 до 60

±0,5

±0,5

РТ5460

РТ5453

от 0 до 3

±0,5

РТ5494

от -0,1 до 1

±0,5

Таблица А.7 - Метрологические характеристики датчиков модификации РТ

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

РТ5000

±0,5

РТ5500

±0,8

РТ5600

от 0 до 40

±0,8

РТ5700

±0,8

РТ5001

±0,5

РТ5501

Л     г»/-

±0,8

РТ5601

от 0 до 25

±0,8

РТ5701

±0,8

РТ5002

±0,5

РТ5502

±0,8

РТ5602

от 0 до 10

±0,8

РТ5702

±0,8

РТ5ООЗ

от 4 до 20

±0,5

РТ55ОЗ

от 0 до 2,5

±0,8

РТ5603

±0,8

РТ5703

от 0 до 2,5

±0,8

РТ5004

±0,5

РТ5504

Л     1

±0,8

РТ5604

от 0 до I

±0,8

РТ5704

±0,8

РТ5012

от 0 до 16

±0,5

РТ5014

от 0 до 1,6

±0,5

РТ5015

от 0 до 0,6

±0,5

РТ5023

от 0 до 6

±0,5

РТ5043

от 0 до 4

±0,5

Продолжение таблицы А.7

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал силы постоянного тока, мА

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

РТ5060

±0,5

РТ5560

от 0 до 60

от 4 до 20

±0,8

РТ5660

±0,8

РТ5760

±0,8

Таблица А.8 - Метрологические характеристики датчиков модификации PU (исполнений PU54XX)

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал напряжения постоянного тока, В

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PU5400

от 0 до 40

от 0 до 10

±0,5

PU5401

от 0 до 25

±0,5

PU5402

от 0 до 10

±0,5

PU5403

от 0 до 2,5

±0,5

PU5404

от 0 до 1

±0,5

PU5412

от 0 до 16

±0,5

PU5460

от 0 до 60

±0,5

PU5414

от 0 до 1,6

±0,5

PU5415

от 0 до 0,6

±0,5

PU5423

от 0 до 6

±0,5

PU5443

от 0 до 4

±0,5

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал напряжения постоянного тока, В

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PU5600

от 0 до 40

от 0 до 10

±0,8

PU5700

от 0 до 10

±0,8

PU8500

от 0,5 до 4,5

±0,8

PU8700

от 0,5 до 4,5

±0,8

PU5601

от 0 до 25

от 0 до 10

±0,8

PU5701

от 0 до 10

±0,8

PU8501

от 0,5 до 4,5

±0,8

PU8701

от 0,5 до 4,5

±0,8

PU5602

от 0 до 10

от 0 до 10

±0,8

PU5702

от 0 до 10

±0,8

PU8502

от 0,5 до 4,5

±0,8

PU8702

от 0,5 до 4,5

±0,8

PU5603

от 0 до 2,5

от 0 до 10

±0,8

PU5703

от 0 до 10

±0,8

PU8503

от 0,5 до 4,5

±0,8

PU8703

от 0,5 до 4,5

±0,8

PU5604

от 0 до 1

от 0 до 10

±0,8

PU5704

от 0 до 10

±0,8

PU8504

от 0,5 до 4,5

±0,8

PU8704

от 0,5 до 4,5

±0,8

PU8712

от 0 до 16

от 0,5 до 4,5

±0,8

PU5660

от 0 до 60

от 0 до 10

±0,8

PU5760

от 0 до 10

±0,8

PU8560

от 0,5 до 4,5

±0,8

PU8760

от 0 до 60

от 0,5 до 4,5

±0,8

Продолжение таблицы А.9

Исполнение

Диапазон измерений избыточного давления, МПа

Выходной аналоговый сигнал напряжения постоянного тока, В

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PU8523

от 0 до 6

от 0,5 до 4,5

±0,8

PU8743

от 0 до 4

от 0,5 до 4,5

±0,8

Таблица А. 10 - Метрологические характеристики датчиков модификации РУ

Исполнение

Диапазон измерений избыточного давления, МПа

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, %

PV7000

от 0 до 40

±0,5

PV7600

PV7001

от 0 до 25

PV7601

PV7002

от 0 до 10

PV7602

PV7003

от -0,1 до 2,5

PV7603

PV7004

от -0,1 до 1

PV7604

PV7023

от 0 до 6

PV7623

23

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
