Методика поверки «Пробники токовые ТСР0030А» (РТ-МП-2245-441-2015)

ФК/ДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ» (ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

ого директора -Москва» Морин

Государственная система обеспечения единства измерений

Пробники токовые ТСРООЗОА

Методика поверки

РТ-МП-2245-441-2015

г. Москва

2015

Настоящая методика поверки распространяется на пробники токовые ТСРООЗОА (далее - пробники), изготавливаемые компанией “Tektronix, Inc.”, США, и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица I -

2 СРЕДСТВА ПОВЕРКИ

2.1 Рекомендуется применять следующие средства поверки, указанные в таблице 2.

Таблица 1 -

Настоящая методика поверки распространяется на пробники токовые ТСРООЗОА (далее - пробники), изготавливаемые компанией “Tektronix, Inc.”, США, и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

2.1 Рекомендуется применять следующие средства поверки, указанные в таблице 2.

Таблица 1 -

• 2.2 Вместо указанных средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

• 2.3 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь свидетельства о поверке.

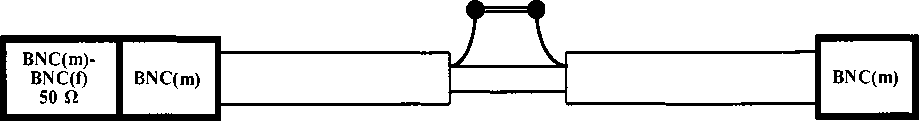

• 2.4 Токовая нагрузка схематично показана на рисунке 1. Она представляет собой коаксиальный кабель типа RG-58 50 Q длиной от 80 до 120 mm с разъемами BNC(m). На один из разъемов устанавливается согласованная нагрузка BNC(m)-BNC(f) 50 Q. Посередине кабеля на отрезке длиной 30 mm внешняя изоляция кабеля удаляется, а экранная оплетка разрезается вдоль отрезка и посередине, обе части оплетки свиваются. При помощи медного провода длиной 30 mm концы свитых отрезков экранной оплетки соединяются пайкой.



Рисунок 1 - Токовая нагрузка

К проведению поверки допускаются лица с высшим или среднетехническим образованием, прошедшие обучение по программе «Поверка/калибровка средств измерений» по специализации «Радиотехнические измерения», и имеющие практический опыт в области радиотехнических измерений.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого пробника необходимо обеспечить выполнение следующих требований:

• - подсоединение средств поверки к сети должно производиться с помощью сетевых кабелей из комплекта соответствующего оборудования;

• - заземление оборудования должно производиться посредством заземляющего провода сетевых кабелей;

• - запрещается работать с пробником при снятых панелях;

• - запрещается работать с пробником в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с пробником в случае обнаружения его повреждения.

При проведении поверки должны соблюдаться следующие условия:

• - температура воздуха в помещении (23 ± 5) “С;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106.7 кРа.

• 6.1.1 При проведении внешнего осмотра проверяются:

• - чистота и исправность разъемов;

• - отсутствие механических повреждений пробника;

• - комплектность пробника.

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого пробника, его направляют в ремонт.

• 6.2.1 Перед началом работы необходимо изучить руководство по эксплуатации пробника, а также руководства по эксплуатации применяемых средств поверки.

• 6.2.2 Включить питание средств поверки.

• 6.2.3 Выдержать средства поверки во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева пробника 30 min.

• 7.1.1 В процессе выполнения операций результаты заносятся в протокол поверки. Полученные результаты должны соответствовать параметрам, которые указаны в таблицах разделов 7.2 и 7.2 настоящего документа.

• 7.1.2 При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате пробник следует направить в сервисный центр для проведения регулировки и/или ремонта.

• 7.2 Определение метрологических характеристик

• 7.2.1.1 Присоединить блок управления пробника к каналу осциллографа.

• 7.2.1.2 Установить клавишей “Range” на блоке управления пробника диапазон 5 А.

• 7.2.1.3 Произвести размагничивание пробника, для чего при закрытом положении клещей измерительной головки нажать на блоке управления клавишу “Degauss/AutoZero” и выждать несколько секунд, пока индикатор над клавишей не загорится зеленым цветом.

• 7.2.1.4 Сделать на осциллографе установки:

Coupling DC; Termination 1 MQ; Horizontal Scale 10 ps/div

Vertical Scale 1 A/div

Acquire, Acquisition, Average 16

Wave Inspector Measure; Amplitude, Mean

• 7.2.1.5 Убедиться в том, что выход калибратора находится в состоянии “OFF”. Соединить гнезда “I+”, “I-” калибратора медным проводом, диаметр которого составляет от 2,5 до 4 мм, рассчитанным на силу тока до 30 А.

• 7.2.1.6 Установить на калибраторе режим воспроизведения силы постоянного тока, значение силы тока 0 А (Zero), перевести выход калибратора в положение “ON”.

7.2.1.8 Пропустить провод в окно токовых клещей измерительной головки пробника, и закрыть клещи. При этом следует соблюсти полярность таким образом, чтобы стрелка на измерительной головке была расположена в направлении от гнезда “1+” к гнезду “I-” калибратора.

7.2.1.9 Установить на калибраторе значение силы тока положительной полярности, указанное в столбце 1 таблице 7.2.1, и записать отсчет Mean на осциллографе (1+) в столбец 2 таблицы 7.2.1.

7.2.1.10 Установить на калибраторе значение силы тока отрицательной полярности, указанное в столбце 1 таблице 7.2.1, и записать отсчет Mean на осциллографе (I-) в столбец 2 таблицы 7.2.1.

Таблица 7.2.1 -

п

7.2.1.11. Вычислить суммарное значение измеренной силы тока [I = (1+) + (I-)], и записать его в столбец 4 таблицы 7.2.1.

• 7.2.1.12 Установить на калибраторе значение силы тока О А (Zero)

• 7.2.1.13 Установить клавишей “Range” на блоке управления пробника диапазон 30 А.

• 7.2.1.14 Установить на осциллографе Vertical Scale 5 A/div.

• 7.2.1.15 Выполнить действия по пунктам 7.2.1.9 - 7.2.1.12 для диапазона 30 А.

7.2.1.16 Отключить выход калибратора.

7.2.1.17 Изъять провод из окна токовых клещей измерительной головки пробника.

• 7.2.2.1 Сделать на осциллографе установки:

Horizontal Scale 2 ns/div

Vertical Scale 50 mA/div

• 7.2.2.2 Установить клавишей “Range” на блоке управления пробника диапазон 5 А.

• 7.2.2.3 Произвести размагничивание пробника, для чего при закрытом положении клещей измерительной головки нажать на блоке управления клавишу “Degauss/AutoZero” и выждать несколько секунд, пока индикатор над клавишей не загорится зеленым цветом.

• 7.2.2.4 Подсоединить разъем BNC(m) токовой нагрузки (пункт 2.4) к выходу основных импульсов генератора. На второй разъем BNC(m) токовой нагрузки присоединить согласованную нагрузку.

• 7.2.2.5 Пропустить центральный проводник кабеля токовой нагрузки в окно токовых клещей измерительной головки пробника, и закрыть клещи.

• 7.2.2.6 Установить на генераторе импульсов;

• - амплитуду импульсов положительной полярности 10 V

• - длительность импульсов 100 ns

• 7.2.2.7 При помощи курсоров осциллографа измерить длительность фронта сигнала по уровням 10 % и 90 % от амплитуды импульса, игнорируя возможный выброс на вершине.

Записать измеренное значение в столбец 1 таблицы 7.2.2.

Таблица 7.2.1 -

• 7.2.2.8 Выключить оборудование, отсоединить пробник от осциллографа и токовой нагрузки.

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 7.

• 8.2 Свидетельство о поверке

При положительных результатах поверки вьщается свидетельство о поверке в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001.

Поверительное клеймо наносится в соответствии с ПР 50.2.007-2001.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, вьщается извещение о непригодности в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001.

С.Э. Баринов

Р.А. Осин

Д.Р. Васильев

Начальник лаборатории № 441 ФБУ «Ростест-Москва»

Начальник сектора лаборатории № 441

ФБУ «Ростест-Москва»

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

РТ-МП-2245-441-2015  | ТСРООЗОА. Методика поверки. 17.07.2015

|стр. 7 из 7
