УТВЕРЖДАЮ

генерального директора-

ФГУП «ВНИИФТРИ»

ATI. Щипунов

2016 г.

ИНСТРУКЦИЯ Антенны измерительные рупорные П6-С221Б Мелодика поверки

ИУТС.464653.004МП

р.п. Менделеево 2016 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок антенн измерительных рупорных П6-С221Б (далее -антенны П6-С221Б), изготовленных АО «ММ3», г. Йошкар-Ола, заводские №№ 18001, 18002, 18003.

  • 1.2 Первичной поверке подлежат антенны Г16-С221Б, выпускаемые из производства и выходящие из ремонта.

Периодической поверке подлежат антенны П6-С221Б, находящиеся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками два года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки антенн П6-С221Б должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки антенн П6-С221Б

Наименование операции

Пункт

МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение абсолютной погрешности коэффициента усиления

8.3

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки ангенн П6-С221Б должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки антенн П6-С221Б

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.2,

8.3

Векторный анализатор электрических цепей ZVA 24; диапазон частот от 0,01 до 24 I Гц; диапазон измерений модуля коэффициента передачи | S2| | от минус 85 до 15 дБ, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи А | S21 | ± (0,1 — 1,0) дБ, диапазон измерений модуля коэффициента отражения | S| i | от 3 до минус 35 дБ, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения А | Sn | ± (0,4 - 3,0) дБ

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Антенна измерительная рупорная П6-С221Б. Руководство по эксплуатации. ПУТС.464653.004 РЭ» (далее - РЭ П6-С221 Б).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00. а также требования безопасности, приведённые в эксплуатационной документации на антенны П6-С221Б и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответс твии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3. Таблица 3

Влияющая величина

Значение

Температура окружающей среды, °C

от 15 до 25

Относительная влажность воздуха, %

от 30 до 80

Атмосферное давление, мм рт. ст.

от 630 до 795

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РЭ П6-С221Б и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр антенн П6-С221Б проводить визуально.

При этом проверить:

  • - комплектность, маркировку и наличие пломбировки (наклейки);

  • - отсутствие видимых механических повреждений составных элементов антенн П6-С221Б, влияющих на их нормальную работу;

- чистоту и отсутствие видимых повреждений входного ВЧ разъема;

  • - состояние лакокрасочных покрытий и четкость маркировок.

  • 8.1.2 Проверку комплектности антенны П6-С221Б проводить сличением действительной комплектности с данными, приведенными в п. 4.1 документа «Антенна измерительная рупорная П6-С221Б. Формуляр. ПУТС.464653.004 ФО» (далее - ФО П6-С221Б).

  • 8.1.3 Проверку маркирования и пломбирования (наклейки) производить путем внешнего осмотра и сличением с данными, приведенными в разделе 14 документаРЭ П6-С221Б.

  • 8.1.4 Результаты внешнего осмотра считать положительными, если:

  • - комплектность соответствует п. 4.1 ФО П6-С221Б;

  • - маркировка и пломбировка (наклейка) соответствует разделу 14 РЭ П6-С221 Б;

  • - фирменная наклейка цела;

  • - входной ВЧ разъем целый и чистый;

  • - отсутствуют видимые механические повреждения составных элементов антенн П6-С221Б.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Установить антенну П6-С221Б на треногу. Для этого последовательно выполнить следующие операции:

  • - установить антенну П6-С221Б в механизм ориентации так. чтобы коаксиальный вход ее был обращен в сторону ручек управления механизмом:

  • - закрепить антенну П6-С221Б с помощью откидных винтов и барашков;

  • - установить механизм ориентации с антенной антенну П6-С221Б на вал азимутального механизма, фиксируя по штифту, повернуть муфту в направлении, противоположном стрелке, до полной затяжки;

  • - присоединить растяжки к проушинам механизма ориентации;

  • - вращением ручки плавного подъема установить антенну П6-С221 Б на нужную высоту;

  • - установить антенну П6-С221Б визуально в горизонтальное положение с вертикальной плоскостью поляризации;

-установить нониус азимутального механизма против нулевой риски на лимбе;

  • -  подключить кабель соединительный из комплекта векторного анализатора электрических цепей ZVA 24 (далее - ZVA 24) к разъему антенны Г16-С221Б (тип 111. розетка. поГОСТ 13317-89);

  • - разместить кабель соединительный относительно антенны П6-С221Б гак. чтобы максимально уменьшить его влияние па результаты измерений.

  • 8.2.2 Включить ZVA 24. Провести его калибровку по выходам кабелей соединительных в частотном диапазоне от 9,0 до 11,0 ГГц с шагом 50 МГц.

  • 8.2.3 Присоединить антенну П6-С221Б к порту 1 ZVA 24.

  • 8.2.4 Установить выходную мощность сигнала в ZVA 24 равную 0 дБ (1мВт). Выбрать кнопкой «Meas» режим измерений Sn, формат измерений «Format» - измерение КСВН. в зоне «Scale» масштаб измерений «Autoscale АП».

  • 8.2.5 Выполнить измерение КСВН поверяемой антенны П6-С221Б с применением ZVA 24 в соответствии с его руководством по эксплуатации в режиме панорамного обзора на частотах от 9,0 до 11.0 ГГц с шагом 50 МГц

  • 8.2.5 Результаты опробования считать положительными, если

  • - антенна П6-С221Б устанавливается на треногу;

  • - кабель соединительный из комплекта ZVA 24 присоединяется к разъему (гни 111. розетка, по ГОСТ 13317-89) антенны П6-С221Б;

  • - антенна П6-С221Б ориентируется по высоте, азимуту и углу места.

  • - значения КСВН не превышает 1,5 во всем диапазоне частот от 9.0 до 11.0 ГГц.

8.3 Определение абсолютной погрешности коэффициента усиления
  • 8.3.1 Измерения проводить в помещении размерами (6*6) м, с высотой потолка не менее 4 м. В зоне измерений не допускается нахождение предметов, имеющих отражающие металлические поверхности.

  • 8.3.2 Измерения проводить на частотах от 9,0 до 11,0 ГГц с шагом 50 МГц методом трех антенн.

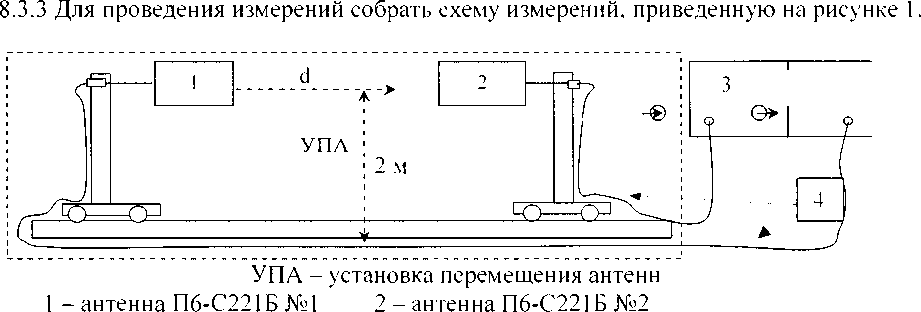

3 - ZVA 24                4 - соединительные кабели из комплекта ZVA 24

Рисунок 1

  • 8.3.4 Антенны П6-С221Б № 1 и № 2 установить на опорно-поворотные устройства (треноги), имеющие возможность настройки по азимутальному и вертикальному углу.

Установить антенны П6-С221Б №№ 1, 2 визуально в горизонтальное положение с вертикальной плоскостью поляризации.

Расстояние d между раскрывами антенн П6-С221Б № 1 и № 2 установить, равным 3,0 м.

  • 8.3.5 Выполнить калибровку ZVA 24 по выходам кабелей соединительных в частотном диапазоне от 9,0 до 11,0 ГГц с шагом 50 МГц.

Установить выходную мощность сигнала ZVA 24 равную 0 дБ (1 мВт).

Для усреднения переотражений между раскрывами антенн П6-С221Б № 1 и № 2 последовательно активировать в секторе «Trace» зону «Trace Funct» и «Smoothing On», выбрать ширину окна (в %) для наилучшего усреднения переотражений.

Установить на ZVA 24:

  • - кнопкой «Meas» режим измерений «S21»;

  • - в зоне «Format» формат измерений «Db Mag» (измерение коэффициента передачи);

  • - в зоне «Scale» масштаб измерений «Autoscale АП».

  • 8.3.6 Измерения коэффициента передачи А, в дБ, проводить на всех частотах, приведенных в п. 8.3.2, для трех комбинаций антенн:

  • - комбинация А12 для антенн с номерами №18001 и №18002;

  • - комбинация А13 для антенн с номерами №18001 и №18003;

  • - комбинация А23 для антенн с номерами №18002 и №18003.

Результаты измерений фиксировать в рабочем журнале.

  • 8.3.7 Рассчитать для комбинаций антенн по п. 8.3.6 значения G12, G13, G23, в дБ, по формулам:

    (1)

    (2)

    (3)

Al3-20-lgZ + 20-lg(4-л--Я)

G13 =-----------------------------

13                        2

J23 -20-lgZ + 20-lg(4-^-/?)

^23 _              Z

где R - расстояние между антеннами равное 300 см;

X - длина волны, в см, на которой проводились измерения;

А12, А]з, А23 - значения коэффициентов передачи, в дБ, измеренные ZVA 24, для комбинаций антенн по п. 8.3.6 А12, А13, А23 соответственно.

Результаты расчета зафиксировать в рабочем журнале.

  • 8.3.8 Рассчитать значения коэффициента усиления каждой из трех антенн Gl, G2, G3, в дБ, по формулам:

G, = GI2 + G13 - G23;

(5)

G3 = G13 +G23 -G12.

Результаты расчета зафиксировать в рабочем журнале.

  • 8.3.9 Рассчитать значения абсолютной погрешности коэффициента усиления Д'с , в дБ, каждой из антенн П6-С221Б по формуле:

^A=G-G*,

где z=1, 2, 3;

G® - значения коэффициента усиления, записанные в ФО антенны П6-С221Б;

G, - значения коэффициента усиления антенны П6-С221Б, полученные в п. 8.3.8. Результаты расчета зафиксировать в рабочем журнале.

  • 8.3.10 Результаты поверки считать положительными, если в диапазоне частот от 9,0 до 11,0 ГГц значения находятся в пределах ±0,5 дБ.

В противном случае результаты поверки считать отрицательными.

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Антенна П6-С221Б признается годной, если в ходе поверки все результаты положительные.

  • 9.2 На антенну П6-С221Б, которая признана годной, выдает выдается Свидетельство о поверке по установленной форме.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 9.3 Антенна П6-С221Б, имеющая отрицательные результаты поверки в обращение не допускается, и на нее выдается Извещение о непригодности к применению с указанием причин непригодности.

Начальник НИО-2 ФГУП «ВНИИФТРИ»

Научный сотрудник лаборатории 203 ФГУП «ВНИИФТ.

В. А.Тищенко

.Л. Неустроев
