Паспорт «Милливольтметр B3-43» (Код не указан!)

МИЛЛИВОЛЬТМЕТР

ПАСПОРТ

СОДЕРЖАНИЕ

Стр.

• 1. Введение .   .

• 2. Назначение . •   •                  •

• 3. Технические данные                  •

• 4. Состав прибора ...

• 5. Устройство и работа прибора и его составных частей .

• 6. Маркирование и пломбирование .                .   .

• 1, Общие указания по эксплуатации .

• 8. Указания мер безопасности

• 9. Подготовка к работе .

• 10. Порядок работы .  .                 ....

• 11. Характерные неисправности и методы их устранения .

• 12. Поверка прибора .

• 13. Правила хранения .  .

• 14. Транспортирование .  .

• 15. Свидетельство о приемке .

• 16. Гарантийные обязательства

• 17. Сведения о рекламациях ...

• 18. Данные по эксплуатации прибора

Приложения;

• 1. Перечень элементов и схема принципиальная электрическая прибора B3-43

• 2. Схема расположения элементов..... .

• 3. Таблица напряжений полупроводниковых приборов .

• 4. Таблица режимов электровакуумных приборов .  .

• 5. Схема и намоточные данные трансформатора

• 6. Таблица напряжений в контрольных точках

I. ВВЕДЕНИЕ

1.1 Настоящий паспорт предназначен для изучения схемы и конструкции прибора B3-43, правил его эксплуатации, ремонта и поверки,

• 2. НАЗНАЧЕНИЕ

  • 2.1, Милливольтметр B3-43 предназначен для измерения напряжения переменного тока от 3 мВ до 3 В в области частот от 10 кГц до 1 ГГц и при измерении .с внешним делителем напряжения от 3 до 300 В в области частот от 100 кГц до 300 МГц в лабораторных и цеховых условиях. Шкала прибора проградуирована в эффективных значениях синусоидального- напряжении и в децибелах.

• 3. ТЕХНИЧЕСКИЕ ДАННЫЕ

• 3.1. Диапазон измеряемых напряжений от 3 мВ до 300 В перекрывается поддиапазонами с верхними пределами 10, 30, 100, 300 мВ; 1, 3 В и с делителем напряжения 1-.100 от 3 до 300 В.

• 3.2. Нормальная область частот измеряемых напряжении от 50 кГц до 30 МГц — при измерении с пробником и при измерении с -внешним делителем от 100 нГц до 30 МГц.

• 3.3. Рабочая область частот измеряемых напряжений ниже 50 кГц до 10 кГц и свыше 30 МГц до 1000 МГц — при измерении с пробником и при измерении с внешним делителем напряжения свыше 30 МГц до 300 МГц.

  3.4. Рабочими условиями прибора являются:

  • — температура окружающего воздуха от 283 до 308 К (от 10 до +35 °C);

  • — атмосферное давление 100+4 кПа (750+30 мм ,рт, ст.);

  • — относительная влажность 65+15% при температуре 293 —5 К (+20 +5 ®С);

  • — отсутствие сильных электромагнитных полей;

  • — напряжение питания 220 ±22 В частотой 50 ±0,5 Гц, со-

«ержанием гармоник до 5,0%,

• 3.5. Основная погрешность прибора в нормальной области частот, выраженная в процентах от конечного значения рабочей части шкалы, не превышает:

_±4,0% — на поддиапазонах с верхними пределами 30 мВ — 3 В;

—6,0% — на поддиапазоне с верхним пределом 10 мВ;

±6,0% — при измерении от 3 до 300 В с внешним делителем напряжения.

• 3.6. Погрешность прибора, выраженная в процентах от конечного значения рабочей части шкалы в рабочей области частот, не превышает значений, 'приведенных в табл. 1,

Прибор имеет индикаторные выходы по постоянному и переменному токам.

• 5.7. Входная емкость прибора не превышает;

• — при измерении с пробником — 1,5 пФ;

• — при измерении с делителем напряжения — 3,5 пФ

• 3.8. а) Активное входное сопротивление при измерении напряжений 1 В и выше должно быть не менее;

• — при измерении с пробником 80 кОм — на частоте 20 МГц;

• — при измерении с пробником 30 кОм — на частоте 100 МГц;

• — при измерении с делителем напряжения

100 «Ом — на частоте 20 МГц;

50 кОм — на частоте 100 МГц.

б) Активное входное сопротивление на частоте 100 кГц на поддиапазоне с верхним пределом 10 мВ не мзнее 20 кОм.

• 3.9. Дополнительная погрешность, вызванная отклонением формы кривой измеряемого напряжения от синусоидальной, не превышает

2 и_к

100%| (1)

где А — дополнительная погрешность в %;

U,, — амплитуда гармонической составляющей, В;

Ui — амплитуда первой гармоники, В;

к — номер гармоник!!.

• 3.10. Дополнительная погрешность прибора, вызванная отклонением температуры окружающего воздуха от 293 К (+20 °C) до любой рабочей температуры от 283 К (+10 °C) до 308 К (+.35 °C), не превышает основной погрешности на каждые 10-изменения температуры,

• 3.11. Дополнительная погрешность прибора, вызванная отклонением напряжения питания от номинального значения на +10%, не превышает половины основной погрешности, При этом коррекция нуля не допускается.

• 3.12. КСВн тройниковых переходов с волновым сопротивлением 50 и 75 Ом на частотах до 1000 МГц со вставленным пробником не превышает 1,2,

• 3.13. Габаритные размеры прибора 302/290X206 мм. Габаритные размеры транспортной тары 654X542X526 мм.

' ЗД4. Масса прибора не более 10 кг, масса прибора с транспортной тарой не более 35 кг.

• 3.13. Мощность, потребляемая прибором от сети при номинальном напряжении, не должна превышать 45 В'А.

• 3.16. Прибор должен обеспечивать свои технические характеристики в пределах норм, установленных ТУ, после прогрева в течение 15 минут

• 3.17. Наработка на отказ составляет не менее 1200 часов.

• 4. СОСТАВ ПРИБОРА

• 4.1. Состав комплекта прибора приведен в табл, 2,

Таблица 2

4.S. По особому заказу поставляются изделия, приведенные в табл, 3.

Таблица 3

• 5. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

Конструктивно милливольтметр выполнен в виде переносного настольного прибора. Основой каркаса являются рамы и боковые стержни, изготовленные методом литья под давлением,

Прибор состоит из следующих блоков;

• 5.1. Выносного пробника с детекторами сигнала и -обратной связи.

• 5.2. Входного блока, корпус которого изготовлен из стали

В верхнем отсеке входного блока расположены переключатель поддиапазонов измерения, печатная плата Я437 с резисторами делителя обратной связи и потенциометры калибровки поддиапазонов прибора R50—R55.

В нижней части входного блока в отдельных отсеках расположены входной фильтр, плата предварительного усилителя <Я436) и плата преобразователя (Я769).

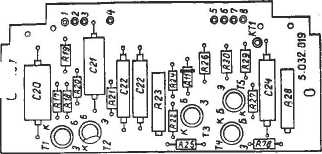

, 5.3. Печатная плата оконечного усилителя (Пл. 107) расположена на левой стороне прибора и откидывается после снятия двух винтов М3.

• 5.4, Печатная плата мультивибратора (Я739) расположена на левой стороне прибора и откидывается после снятия двух винтов М3,

• 5.5, Печатная плата стабилизатора (Я435), печатная плата генератора-модулятора (Пл. 108) и стабилизатор накального напряжения находятся на правой стороне прибора и откидываются после снятия двух винтов М3.

• 5.6, Силовой трансформатор ТрЗ и электролитические конденсаторы расположены на вертикальном шасси.

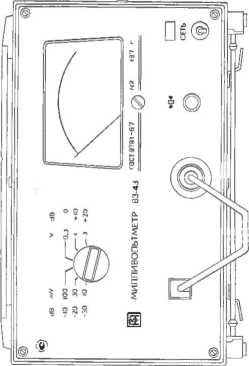

На передней панели прибора расположены;

а) измерительный стрелочный прибор ИП;

б) ручка переключателя поддиапазонов Б1,

в) отверстие для хранения пробника;

г) тумблер включения прибора В2, обозначенный «СЕТЬ»;

д) индикатор включения Л4;

е) ручка потенциометра установки нуля, обозначенная

На заднюю стенку выведены; шнур питания, клемма для заземления корпуса, предохранитель, клеммы выхода по постоянному току и гнездо выхода по переменному току на частоте 100 кГц.

5 7. В выносной пробник прибора вмонтированы детекторы сигнала и обратной связи. Оба детектора построены на диодах Д1 и Д2, которые предварительно подобраны в идентичную по •своим передаточный характеристикам пару.

Тан как линейность шкалы (особенно на первых пределах) и частотная характеристика в области высоких частот зависят от примененного экземпляра диода, то при замене диодов Д1 и Д2 необходимо руководствоваться инструкцией, приведенной в главе «Характерные неисправности и методы их устранения» п, 11.

• 5.8. Выпрямленные детектором напряжения подаются через; фильтры на преобразователь, который работает на частоте 87 Гц и преобразует постоянное напряжение в прямоугольные импульсы той же частоты. Преобразованное напряжение подается на вход предварительного усилителя переменного тока.

На нижнюю часть сопротивления нагрузки детектора обратной связи R3 подается постоянное напряжение с потенциометра R95, служащее для установки нуля прибора. Ось потенциометра R95 выведена на переднюю панель,

• 5.9. Предварительный усилитель собран на лампах типа 6С51Н-В (Л1 и Л2) по схеме с общим катодом, После каждого лампового каскада усиления имеется делитель напряжения, служащий для ограничения коэффициента усиления усилителя на поддиапазонах с верхними пределами от 30 мВ до 3 В. Максимальный коэффициент усиления предварительного усилителя около 250.

• 5.10. Первый каскад оконечного усилителя — эмиттериый повторитель — собран на транзисторах Т1 и Т2, служит для получения достаточного входного сопротивления. Второй каскад на транзисторе ТЗ собран по схеме с общим эмиттером. Оконечный каскад построен по каскодной схеме на транзисторах Т4 и Т5 и обеспечивает необходимое выходное напряжение в переходных режимах прибора,

Коэффициент усиления оконечного усилителя регулируется потенциометром R23.

• 5.11. Синхронный детектор (печатная плата Я789) построен на транзисторе Т12, Через интегрирующий фильтр R84, С27 подается выпрямленное напряжение на выходной истоковый повторитель на полевом транзисторе Т16.

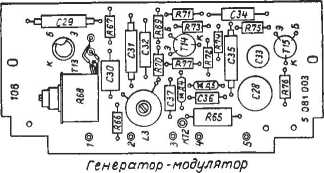

• 5.12. С потокового повторителя подается напряжение на генератор-модулятор. Смещением, снимаемым с .резистора R85, устанавливается выходное напряжение потокового повторителя таким, чтобы генератор-модулятор был бы заперт. Генератор-модулятор отпирается напряжением сигнала от исто-ковото повторителя. Генератор-модулятор состоит из генератора с самовозбуждением на частоте 100 кГц, построенным по ёмкостной трехточечной схеме на транзисторе Т13, усилителя модулированных колебаний на транзисторе Т14 и эмиттерпото повторителя на транзисторе Т15. Детектор индикатора работает с удвоением напряжения на диодах Д4 и Д5. Выпрямленное напряжение подается через предварительные резисторы на индикаторный прибор. Выходной детектор построен аналогично детектору индикатора,

Уровень выходного напряжения постоянного тока на концах всех поддиапазонов равен 5 В и регулируется потенциометром R103.

Уровень выходного напряжения переменного тока равен 5 В, частота выходного напряжения 100 кГц.

Потенциометры R50—R55 служат для калибровки прибора на каждом поддиапазоне.

• 5.13. Переключение поддиапазонов измерения осуществляется переключателем поддиапазонов измерения путем изменения коэффициента обратной связи при помощи делителя на резисторах R41—R49 в цепи обратной связи усилителя.

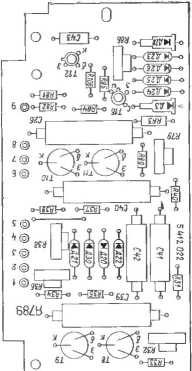

• 5.14. Мультивибратор (плата Я789) собран на 4-х транзисторах Т8—Т11 (П307В) и служит для управления преобразователем на полевых транзисторах Тб и Т7 и синхронным детектором. Мультивибратор выдает импульсы прямоугольной формы, амплитуда которых устанавливается равной 10 В с помощью потенциометров R32 и R79. Частота мультивибратора 87 Гц устанавливается потенциометрами R36 и R38,

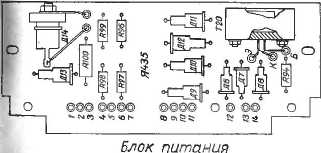

• 5.15. Стабилизатор, напряжения минус 27 В (печатная плата Я435) построен на одном транзисторе Т20. От стабилизатора питается мультивибратор, первые каскады оконечного усилителя и выходной метоновый повторитель,

Стабилизатор напряжения +85 В (печатная плата Я435) на стабилизаторе Д14 питает анодные цепи предварительного усилителя и генератор-модулятор.

Выпрямитель минус 85 В (печатная плата Я435) питает выходной каскад предварительного усилителя,

Стабилизатор напряжения +6,8 В на стабилитроне Д15 питает выходной потоковый повторитель, а через гасящий резистор R101 — цепи накала предварительного усилителя.

• 5.16. Отличительной особенностью прибора является равномерная шкала на всех поддиапазонах измерения. Это достигается применением в схеме нелинейной отрицательной обратной связи.

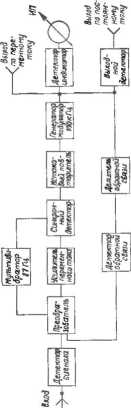

Структурная схема прибора .приведена на рис. 1

• 5.17. Напряжение, подлежащее измерению, поступает на вход и детектируется детектором. Передаточная характеристика детектора при малых напряжениях нелинейная, поэтому постоянное напряжение на выходе детектора находится в нелинейной зависимости от напряжения сигнала. Кроме детектора сигнала, в схеме имеется еще второй детектор — детектор обратной связи, который имеет одинаковую с детектором сигнала нелинейную передаточную характеристику. На детектор обратной связи через делитель напряжения подается напряжение сравнительно невысокой частоты (100 кГц) от внутреннего генератора-модулятора. В силу идентичности передаточных характеристик детекторов при равенстве их выходных напряжений входные напряжения также равны. Равенство выходных напряжений детекторов при любом значении напряжения сигнала достигается системой обратной свяаи, в которой находится, кроме генератора-модулятора, делителя и детектора обратной авязи, еще и усилитель постоянного тока с преобразованием постоянного напряжения в переменное. При неравенстве выходных напряжений детекторов на вход усилителя постоянного тока (на преобразователь) подается напряжение разности, которое усиливается и управляет генератором-модулятором, меняя его выходное напряжение, стремясь уравнять выходные напряжения детекторов. Степень точности равенства этих напряжений зависит от коэффициента усиления усилителя

постоянного тока, т. е. от глубины обратной овязи, которая выбрана достаточно большой. Таки-м образом, входное напряжение детектора обратной связи, а также и выходное напряжение генератора-модулятора находятся в линейной зависимости от напряжения сигнала. На выходе генератора-модулятора имеется выходной детектор с индикаторным прибором. Выходной детектор работает при большом входном напряже-ини и поэтому его передаточная характеристика практически Линейная,

• 5.18. Высокочастотные характеристики прибора полностью определяются свойствами диода в детекторе сигнала и конструкцией пробника. В частотной характеристике .прибора можно наблюдать влияние двух явлений; спад частотной характеристики, начиная от частот 10—100 МГц, вызванный свойствами диода, и подъем частотной харктеристики, начиная от частот 700—800 МГц, вызванной собственным резонансом прибора.

• 6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

• 5.1. На передней панели прибора нанесена надпись «Милливольтметр ВЗ-43», товарный знак предприятия-изготовителя, знак Госреестра, номер стандарта, тод выпуска и номер прибора. Кроме этого, на передней и задней панелях нанесены надписи и графические символы в соответствии с электрической схемой, Но верхнем кожухе прибора имеется планка с обозначением «ВЗ-43».

• 6.2. На правой боковой стенке прибора имеется пломбировочная чашечка. Пломбирование производится мастикой битумной № 2 по ГОСТ 186.80-73,

• 5.3. Тарный ящик имеет маркировку «ВЕРХ», «ОСТОРОЖНО», «БОИТСЯ СЫРОСТИ», «Нетто кг», «Брутто кг», «ГОСТ 2981-69»,

• 7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

• 7.1. При получении прибора проверьте комплектность согласно табл. 2 и произведите общий осмотр. При отсутствии явных .повреждений проверьте работоспособность прибора.

Для этого подключите прибор к питающей сети напряжением 220 В. Переключатель поддиапазонов при этом должен находиться в положен™ 10 мВ. После включения тумблера «СЕТЬ» должна светиться индикаторная лампа, После 15-минутното прогрева проверьте возможность установки электрического нуля ручкой « ► 0 < »,

• 7.2. При работе используйте только индивидуальный ЗИП прибора, в противном случае точность измерения не гаранте»-руется.

• 7.3. Максимальное допустимое входное переменное напряжение, при измерении без делителя напряжения, определяется допустимым обратив™ напряжением диода Д1 и равняется 7 в эффективного значения. Поэтому запрещается без делителя подавать на вход переменные напряжения больше 7 В.

• 7,4. Максимальное допустимое постоянное напряжение на входе 160 В.

• 8. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 8.1, Рекомендуется работать с заземленным прибором. Для заземления на задней стенке прибора имеется специальная клемма, обозначенная

  • 8.2, Прибор, вынутый из футляра, включать не рекомендуется.

Если включение яеобкодимо для настройки внутренними органами регулировки, следует соблюдать максимальную осторожность и не прикасаться к клеммам трансформатора ТрЗ и к выводам конденсаторов С28, С47, С48, а также к деталям печатных плат, находящихся на правой стенке прибора,

• 9. ПОДГОТОВКА К РАБОТЕ

• 9.1. Проверить и, если нужно, установить механический нуль стрелочного прибора. После этого прибор можно включить тумблером «СЕТЬ». Время самопрогрева прибора 15 минут.

• 9.2. Прибор и выносной пробник должны находиться в одинаковых температурных условиях, Нагрев только пробника может вызвать дрейф нуля прибора на пределе измерения 10 мВ из-за появления термо-эдс в схеме детекторов. Поэтому не следует помещать пробник в место, где температура сильно отличается от окружающей (например, вблизи сильно нагретых электронных ламп; также не следует держать пробник длительное время в руках),

• 9.3. При подключении пробника к измеряемому напряжению следует руководствоваться следующим правилом; чем выше частота, тем короче должны быть соединительные провода В комплекте прибора имеется ряд деталей, перечисленных в п, 4,1 поз. 3; 4; 5; 6; 7 настоящего паспорта, предназначенных для присоединения пробника к измеряемой схеме. В начале частотного диапазона можно использовать для заземления пробника провод (п, 4.1, поз, 3; 5). При увеличении частоты заземление необходимо осуществлять через пластину (п. 4,1, поз, 6), впаивая последнюю в схему. Сигнальный конец пробника припаивается в схему только через лепесток (п. 4.1, поз. 7).

Для измерения в согласованном коаксиальном тракте с волновым сопротивлением 50 или 75 Ом используются тройниковые переходы с волновым сопротвилением о=50 Ом или 0=75 Ом соответственно,

• 10. ПОРЯДОК РАБОТЫ

  10.1. Максимальное допустимое переменное входное напряжение без делителя напряжения определяется допустимым обратным напряжением диода Д1 и равняется 7 В эффективного значения,

  Максимально допустимое постоянное напряжение на входе — 160 В.

10.2. В несогласованном тракте мотут возникнуть стоячие волны. В этом случае напряжение в месте включения тройникового перехода может отличаться от напряжения на нагрузке. Если известен КСВ линии, где производятся измерения с тройниковым переходом, то наибольшая погрешность измерения за счет КСВ (е) может быть определена по формуле*.

где к — коэффициент стоячей волны (КСВ);

1 — расстояние между нагрузкой и местом включения тройникового перехода, см;

?. — длина волны, на которой производится измерение, см,

• 10.3, Перед измерением необходимо установить нуль прибора. Для этого закоротить вход прибора и установить стрелку прибора в черную область шкалы ручкой потенциометра, обозначенной «►О^в на поддиапазонах с верхними пределами 10 (обязательно) и 30 мВ (при необходимости). На поддиапазоне с верхним пределом 100 мВ и выше производить регулировку электрического нуля не требуется.

При установке нуля необходимо .учитывать следующую особенность прибора.

Напряжение на выходной детектор и индикаторный прибор подается с выхода генератора-модулятора, выдающего переменное напряжение 100 кГц, Поэтому независимо от положения ручки «► 0Ф указатель индикаторного прибора не может отклоняться в левую сторону от отметки «0», Если указатель индикатора находится на отметке «0», то не исключена возможность, что генератор-модулятор уже заперт, обратная связь отсутствует и конденсатор фильтра синхронного детектора С27 заряжается от постоянного напряжения, имеющегося на входе усилителя постоянного тока (термо-эдс, напряжение установки нуля). В этих условиях прибор не реагирует на малые напряжения сигнала, выпрямленное напряжение от которых не превышает упомянутого напряжения на входе усилителя постоянного тока. Для исключения этого следует при установке нуля устанавливать указатель индикаторного прибора в черную область шкалы, При этом генератор-модулятор остается открытым. Такое смещение стрелки от нуля не вызывает дополнительной погрешности благодаря нелинейной обратной связи, при которой чувствительность усилителя по постоянному току уменьшается с возрастанием напряжения сигнала,

Если конденсатор фильтра С27 заряжен и генератор-моду-/ ля тар заперт, то стрелка прибора стоит на нулевой отметке и I ие реагирует на вращение ручки       , В этом случае необ-

I ходимо ручку «►С4» повернуть в крайнее правое положение.

После этого через несколько секунд конденсатор С27 разрядится и стрелка отклонится, Тогда следует установить нуль. ' как указано выше.

• 10.4, После установки электрического нуля можно начать измерения, переводя переключатель поддиапазонов .в положение, соответствующее предполагаемой величине измеряемого напряжения, и принимая во внимание особые указания, изложенные выше.

• 11, ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

  • 11,1. Перечень наиболее часто встречающихся или возможных неисправностей приведен в табл. 4.

Таблица 4

Наименование неис

правности, внешнее Вероятная причина проявление и допол- неисправности нительные признаки              •

• 11.2, При ремонте прибора необходимо соблюдать мары безопасности, изложенные в разделе 8 паспорта,

• 11.3. Для доступа внутрь прибора необходимо отвинтить восемь винтов М3 и снять верхний и нижний кожухи прибора-Для снятия задней стенки необходимо отвинтить четыре винта М3. При разборке входного блока снимаются три крышки отвинчиванием соответствующих винтов.

Расположение отдельных деталей и печатных плат приведено в приложении 2.

114, Прибор, вынутый из футляра, включать не рекомендуется, Если включение необходимо для настройки внутренними органами регулировки, следует соблюдать максимальную осторожность и не прикасаться к клеммам трансформатора ТрЗ и к выводам конденсатора С28, С47 и С48, а также к деталям печатных плат, находящихся на правой боковой стенке.

• 11.5. Отремонтированный узел следует отрегулировать в соответствии с п. п. 11,8—11.16,

• 11.6. Для регулировки прибора необходима контрольно-измерительная аппаратура (КИА), приведенная в табл. 5.

Таблица 5

• 11.7. Все элементы электрической схемы прибора можно заменять в соответствии с данными, указанными в спецификации.

При замене некоторых элементов требуется дополнительная регулировка прибора предусмотренными для этой цели органами. Методы регулировки приводятся в последующих пунктах паспорта.

• 11.8. К прибору придается пара полупроводниковых диодов для замены диодов Д1 и Д2 в пробнике. Придаваемые диоды подобраны по своим передаточным характеристикам в схемах детекторов в пару, обеспечивающую линейность шкалы прибора. Для замены диодов Д1 и Д2 необходимо разобрать пробник: отвинтить сначала заднюю честь пробника (из изоляционного материала), ватам переднюю, металлическую часть. Диод Д1 находится в передней части пробника и закреплен двумя винтами, Диод Д2 находится в задней части пробника и для замены его необходимо отпаять экран. При замене диодов необходимо сохранить полярность включения и расположения их. После замены диодов следует перед измерениями подождать, пока детали пробника примут температуру окружающего -воздуха

• 11.9, При замене ламп Л1 и Л2 на печатной плате Я43б, транзисторов ТЗ, Т4, Т5 на печатной плате Пл. 107, транзистора Т1в на печатной плате Я789 и других элементов, влияющих на коэффициент усиления, необходимо установить глубину обратной связи. Для этого установить переключатель поддиапазонов в положение "30 мВ». Подать на вход прибора от генератора ГЗ-102 напряжение частотой 100 мГц такой величины, чтобы получить полное отклонение стрелки прибора. Подключить параллельно с резисторами R62, R63 и R64 резистор МЛТ-0,5-750 Ом ±5% и установить потенциометром R23 указатель стрелочного прибора на отметку .«9».

• 11.10,  При замене транзистора Т16 на печатной плате Я789,. а также других элементов, влияющих на режим указанного транзистора, в том числе Т8—Т.12 и Д15, необходимо установить смещение метолового повторителя. Для этого закоротить вход полупроводникового усилителя (печатная плата Пл, 107, клеммы ,1 и 2 и отсоединить конденсатор С27).

Установить потенциометром R8G указатель стрелочного прибора на первую отметку в начале шкалы. Поетнциометр стопорить, снять перемычку оо входа полупроводникового усилителя и припаять конденсатор С27,

ИД!. При замене транзисторов ТЗ, Т4 и Тб на печатной плате Пл, 107, а также других элементов, влияющих на режим, необходимо установить режим оконечного каскада, Для этого отключить мультивибратор (отпаять провод от клеммы 7 печатной платы Пл. 107). Включить на вход усилителя (клеммы 1 и 2) генератор Г3^102, а на выход (клемму КТ1 и шасси) вольтметр ВЗ-ЗЗ и на выход ВЗ-ЗЗ осциллограф С1-72, Подать на вход усилителя напряжения сигнал частотой 87 Гц. Увеличивая входной сигнал усилителя, потенциометром R28 добиться максимального неискаженного выхода сигнала, который по вольтметру ВЗ-ЗЗ должен быть не менее 30 В. Проверить соответствие режимов транзисторов Т4 и Т5 по постоянному току по таблицам режимов. Отключить генератор и вольтметр. Припаять обратно провод к клемме 7 печатной платы Пл. 107.

• 11.12- При замене транзисторов Т8, T9, Т10. Т11, резисторов, влияющих на режим этих транзисторов, а также конденсаторов С41 и С42, необходимо установить амплитуду и длительность импульсов напряжения мультивибратора (плата Я789).

Для этого подключить осциллограф С1-72 к (клеммам 1 и 2 и -установить потенциометром R32 амплитуду отрицательного импульса равную 10 В. Подключить осциллограф к клеммам

• 1 и 4 и потенциометром R79 установить амплитуду отрицательного импульса, равную 10 В. Амплитуда положительного импульса в обоих случаях не должна быть менее 0,4 В.

Затем установить потенциометром R35 и R38 длительность отрицательных и положительных импульсов мультивибратора от 5,5 до 6 мс (т. е. количество частотных меток с интервалами 500 'мкс должна быть 11-12).

После этого необходимо проверить величину и форму сигнала в тракте оконечного j силителя согласно п. 11.16.

• 11.13- При замене транзисторов Т13, Т14, Т15 (печатная плата Пл, 108) необходимо регулировать глубину обратной связи по методике п. 11.9.

При замене или ремонте катушки контура L3 необходимо отрегулировать частоту настройки контура. Для этого подключить измеритель частоты 43-36 на выход модулятора (клеммы

• 2 'И 3, печатная плата Пл, 108), Подать на вход прибора от генератора в рабочем диапазоне частот (например, от генератора ГЗ-102 100 кГц) такое напряжение, чтобы стрелка прибора отклонилась примерно на середину шкалы. Отрегулировать частоту генератор а-модулятора сердечником катушки L3 до 100 ±5 кГц.

11.14. При замене резисторов R41 — R49 в цепи делителя обратной связи, потенциометров R50—R55, резистора R65 или стрелочного прибора ИП необходимо производить калибровку прибора-

Калибровка прибора осуществляется на частоте .100 кГц по схеме, приведенной на рис. 2,

На пределах 3 и 10 В (с внешним делителем) калибровку производят без аттенюатора АСО-ЗМ

Установить переключатель поддиапазонов в положение «10 мВ». Значение затухания аттенюатора АСО-ЗМ установить равным 40 дВ.

Установить нуль прибора. Для этого без входного сигнала установить указатель прибора в черную область в начале шкалы с помощью ручки «►<)<»

Рис. 2.

Подать на вход прибора B3-43 напряжение, равное 10 мВ, установить потенциометром R50 указатель прибора на отметку «10».

Поступая аналогично на поддиапазонах с верхними пределами измерения 30, 100, 300 мВ, 1 и 3 В, подать на вход прибора B3-43 напряжения 30, 100, 300, 1000 и 3000 мВ и установить указатель прибора на конечную отметку шкалы соответственно потенциометрами R51, R52, R53, R54 и R55. Значение затухания аттенюатора АСО-ЗМ на поддиапазоне 30 мВ установить разным 30 дБ, на поддиапазоне 100 мВ — 20 дБ, на поддиапазоне 300 мВ — 10 дБ и на поддиапазоне 1 В — 0 дБ. Установка нуля прибора B3-43 на поддиапазонах 100 мВ и выше не требуется.

После каждой регулировки соответстеующий потенциометр сразу стопорить, сохраняя при этом прежнее показание

Калибровка прибора с внешним делителем производится на поддиапазоне 10 В регулировкой подстроечного конденсатора С38.

1J.15. При замене диода Д15 необходимо установить ток стабилизации диода. Для этого последовательно с диодом Д15 включить миллиамперметр с пределом измерения 300 мА- При напряжении сети 220 В установить резистором R102 ток через диод, равный 250—300 мА.

Проверить величину напряжения пульсации на диоде Д15 вольтметром ВЗ-ЗЗ. Напряжение пульсации должно быть не более 15 мВ.

1.1.16. При замене транзисторов Тб и Т7 на плате Я769 нужно проверить форму сигнала в тракте оконечного усилителя Пл, 107. Для этого подключить общий провод осциллографа С1-72 к точке 2, 3, б, а сигнальный—к эмиттеру транзистора Т2. Переключатель поддиапазонов прибора B3-43 установить в положение «10 мВ», указатель шкалы на отметку «3»- С помощью потенциометров R7 и R8 добиться формы сигнала, наиболее близкой к прямоугольной.

• 12. ПОВЕРКА ПРИБОРА

Поверка милливольтметра B3-43 должна проводиться в соответствии с требованиями ГОСТ 8,002-71, ГОСТ 8.118-74, ГОСТ 13473-68 и настоящего раздела паспорта.

Периодичность поверки в процессе эксплуатации и хранения устанавливается предприятием, использующим прибор, с учетом условий и интенсивности его использования, но не реже одного раза в год.

Объем операций первичной (при выпуске из производства или ремонта) и периодической поверок милливольтметра ВЗ-43 приведен в табл. 6.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 6.

Таблица 6

I ±(4,0+

Примечания: 1. При поверке допускаемся использование других средств, имеющих аналогичные технические характеристики и обеспечивающие определение метрологических параметров поверяемого прибора с требуемой точностью.

2 Все измерительные приборы, применяемые при поверке, должны быть поверены в соответствии с требованиями ГОСТ 8.002-71.

3. В случае получения отрицательных результатов при проведении отдельных операций поверии, дальнейшая поверка прекращается, клеймо на поверяемом приборе погашается, в паспорте делается запись о непригодности прибора к применению с перечислением параметров, по которым он не соответствует техническим требованиям.

* Фильтр из комплектов измерителей полных сопротивлений РЗ-ЗЗ и P3-35.

• 12.2. Условия поверки .и подготовка к ней.

При проведении поверки должны соблюдаться следующие условия:

• — температура окружающего воздуха 293 ±5 К (+20 ±5 °C);

• — относительная влажность окружающего воздуха 65+15%;,

• — атмосферное давление 100+4 кПа (750±30 мм рт. ст.);

• — напряжение сети питания 220+4,4 В,

Перед включением прибора в сеть необходимо;

• — .проверить наличие предохранителя'.

• — заземлить корпус прибора’,

• — проверить механический нуль показывающего прибора и при необходимости установить его корректором, расположенным на передней панели:

• — включить вилку в розетку сети и тумблером «СЕТЬ» ■включить прибор. О включении свидетельствует свечение индикаторной лампы.

Для удобства снятая отсчета прибор можно поставить под углом к горизонтальной плоскости с помо'шью откидывающейся скобы.

Перед проведением операции проверки метрологических характеристик прибора для установления режима поверяемого прибора и средств поверки поставить их на самопрогрев: поверяемый прибор на 15 минут, средства поверни на время, указанное в паспортах на них.

• 12.3. Проведение поверки

  • 12.3.1. При проведении внешнего осмотра проверить комплектность, наличие маркировки и обозначения, а также отсутствие дефектов покрытий прибора и его составных частей. В случае обнаружения несоответствия требованиям не может быть допущено применение прибора.

  • 12.3.2. Опробование

Для проведения опробования прибора необходимо:

• — включить прибор в сеть, при этом должна светиться индикаторная лампочка;

• — установить переключатель поддиапазонов в положение «10 mV»;

• — надеть на пробник делитель напряжения, предаваемый к прибору (для экранирования входа пробника);

• — плавно поворачивая ручку потенциометра «►оЧ», установить указатель прибора в черную область прибора в начале шкалы.

Электрический нуль установлен правильно, если указатель колеблется в пределах черной области шкалы.

• 12.3.3. Поверка метрологических характеристик прибора

  • 12.3.3.1. Диапазон и .пределы поддиапазонов измерения, рабочие и нормальные области частот измеряемых прибором напряжений проверяются одновременно с определением основной погрешности прибора и погрешности в рабочих областях частот.

  • 12.3.3.2. Основная погрешность прибора в нормальной области частот.

а) Основная погрешность на частоте 100 кГц определяется:

• — на поддиапазоне «10 mV» на отметках шкалы 3, 4, 5, 6, 1, 8, 9, 10 и на поддиапазонах «30 mV», «100 mV», «300 mV» и «1 V» на конечных отметках шкалы по схеме соединений, приведенных на рис. 3, п,ри этом переключатели прибора и аттенюатора АСО-ЗМ нужно установить в требуемое положение согласно табл. 7.

  Таблица 7

  Поддиапазон поверяемого прибора	Положение переключателя АСО-ЗМ
  10 мВ	40 дБ
  30 мВ	30 дБ
  100 мВ	20 дБ
  300 мВ	10 дБ
  1 В	0 дБ

  — на поддиапазоне «3V» на отметках «10, 15, 20, 25, 30» и с делителем ДН-113 на отметке шкалы «10» по схеме соединений, приведенной не рис. 4.

  В качестве образцовых приборов используются вольтметр компенсационный ВЗ-24 и аттенюатор АСО-ЗМ. Источником, сигнала служит генератор ГЗ-102.

  б) Основная погрешность прибора на частоте 50 кГц определяется:

• — на поддиапазонах с верхними пределами «10 mV — IV» на конечной отметке шкалы по схеме соединений, приведенной на рис. 3;

• — на поддиапазоне «3 V» на отметке 31,6 по схеме соединений, приведенной на рис. 4.

В качестве образцовых приборов используются вольтметр компенсационный ВЗ-24 и аттенюатор АСО-ЗМ. Источником сигнала служит тенератор ГЗ-102.

в) Основная погрешность приора на частоте 30 МГц на конечной отметке шкалы спред,ел пет сад;

• — на поддиапазонах «10—100 mV» по схеме соединений, приведенной на рис. 5;

• — на поддиапазонах «300 mV — 3 V» и с делителем ДН-113 на поддиапазоне «100 mV» на конечной отметке шкалы по схеме соединений, лризедекной на рис. 6.

В качестве образцового прибора используется вольтметр ВЗ-24. Источником сигнала служит генератор Г4-118 с фильтром из комплекта измерителя полных сопротивлений РЗ-ЗЗ на частотный диапазон 28—44 МГц.

т) Основная погрешность с делителем ДН-1-13 на частоте 1 МГц на поддиапазоне «IV» определяется на конечной отметке шкалы по схеме соединений, приведенной на рис, 6.

В качестве образцового прибора используется вольтметр онный вольтметр ВЗ-24. Источником сигнала служит тенератор Г4-68 с фильтром ЯЫ2,067.018 ТУ.

• 12.3.3.3. Погрешность в рабочей области частот

а) Погрешность прибора на частоте 10 кГц определяется:

• — на поддиапазонах с верхними пределами «100 mV — IV» на конечной отметке шкалы по схеме соединений, приведенной на рис. 3:

• — на поддиапазоне «3 V» на конечной отметке шкалы по схеме соединений, приведенной на рис. 4.

В качестве образцовых приборов используются вольтметр ВЗ-24 и аттенюатор АСО-ЗМ. Источником сигнала служит генератор ГЗ-102.

б) Определение погрешности в рабочей области частот производится с использованием следующей аппаратуры:

согласно следующим схемам соединений

для поддиапазонов «10 — 300 mV» — рис. 7

для поддиапазон® «1 V — 3 V» и 10 В с ДН-113 — рис. 8

РцсЗ

Рис Ч

Схема измерения погрешности в нормальной области частот

Рис S

Схема измерения погрешности в нормальной области частот

Гис 6

Схема измерения погрешности в рабочей области частот

Рис 7

Рис 8

* Фильтры измерителей полных сопротивлений РЗ-ЗЗ и'РЗ-35.

12.4. Оформление результатов поверки

• 12.4.1. При положительных результатах поверки дается указание о клеймении, выдаче свидетельства о государственной или ведомственной поверке, о записи результатов поверки в соответствующую таблицу паспорта.

• 12.4.2. Запрещается применение прибора, прошедшего поверку с отрицательными результатами, При этом обязательно погашаются клейма и делается указание в паспорте о непригодности поверенного прибора.

• 13. ПРАВИЛА ХРАНЕНИЯ

Хранение приборов должно производиться в закрытых помещениях при температуре от 283 до 303 К (от +10 до +35 °C) при относительной влажности до 80%.

В помещениях для хранения не должно быть пыли, паров кислот и щелочей, а также газов, вызывающих коррозию.

Приборы, поступающие на склад потребителя и предназначенные для эксплуатации ранее шести месяцев со дня поступления, могут храниться в упакованном виде. Приборы, прибывшие для длительного хранения содержат освобожденными от транспортной упаковки.

Через каждые полгода прибор подключают в сеть на 30 минут. Включение обязательно, так как это требуется для формовки электролитических конденсаторов, входящих в схему.

Время длительного хранения прибора — в соответствии с договорами на поставку.

• 14. ТРАНСПОРТИРОВАНИЕ

• 14.1. При транспортировании прибор помещают в картонную коробку с заполнением пространства между стенками прибора и коробки прокладками из гофрированного картона или другого прокладочного материала. Вместе с прибором кладут конверт с сопроводительной технической документацией и конверт с ЗИП.

Перед помещением в транспортный ящик швы картонной коробки заклеивают оберточной бумагой или клеевой лентой. Коробку обертывают влагостойкой бумагой и обвязывают шпагатом.

Послё этого картонную коробку с прибором размещают в транспортном ящике. Свободное пространство между стенками, дном и крышкой транспортного ящика и наружной поверхностью коробки заполняют до уплотнения упаковочным амортизирующим материалом, в качестве (которого используют древесную стружку. Тарный ящик закрывают крышкой, скрепляют стальной проволокой и пломбируют, Тарный ящик имеет маркировку в соответствии с требованиями .раздела 6 паспорта.

• 14.2, Прибор допускает транспортирование любым .видом транспорта.

• 15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

• 16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Милливольтметр B3-43, заводской №              соответ

ствует техническим условиям и признан годным к эксплуатации.

• 16.1. Предприятие-изготовитель гарантирует соответствие прибора всем требованиям технических условий ЯЫ2.710.042 ТУ в течение 18 месяцев эксплуатации или 2,5 года длительного хранения в складских условиях.

• 18.2. Предприятие-изготовитель обязано в течение 18 месяцев со дня отгрузки потребителю безвозмездно ремонтировать прибор, вспомогательные и дополнительные части, вплоть до замены прибора в целом, если они за этот срок выйдут из строя или их характеристики окажутся ниже норм, предусмотренных, техническими условиями.

• 16.3. Гарантийный срок продлевается на время от подачи рекламации до введения прибора в эксплуатацию силами завода-изготовителя.

• 17. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

{регистрируются все предъявленные рекламации, их краткое содер^ жанйё)

При отказе в работе или неисправности прибора в период гарантийного срока потребителем должен быть составлен акт о необходимости ремонта и отправки прибора предприятию-изготовителю,

• 18. ДАННЫЕ ПО ЭКСПЛУАТАЦИИ ПРИБОРА

• 18.1. Мероприятия по эксплуатации приведены в табл. 8.

Таблица 8

18.2. В графе «Примечание» указать сведения о замененных элементах, замечания поверяющих, результаты поверки и другой сведения по эксплуатации.

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ И СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ПРИБОРА 03-43

Продолжение, приложения

Продолжение приложения 1

Схема расположения элементов

О 107

о—{/?*//1—о

о—FW1—о

Продолжение приложения 2

Приложение 4

ТАБЛИЦА РЕЖИМОВ ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ

Примечание. Режимы измерены прибором В7-26 относительно общего провода при напряжении сети питания 220 В. Измеренные значения напряжений могут отличаться от указанных з таблицах, приведенных в приложении 3 и 4, более чем на ±20% при условии, что прибор работоспособен и режимы работы элементов не превышают предельных норм, допускаемых ТУ на них.

Схема и намоточные данные трансформаторов

Магнитопровод ШЛ20Х25

Материал ст. 3310-0,35

Таблица напряжений в контрольных точках

Измерение производить прибором В7-26 относительно общего провода на поддиапазоне «10 mV», при этом указатель прибора ручкой потенциометра ► 0 должен быть установлен на отметку шкалы 2,4.

47
