Паспорт «Прибор для измерения сопротивления цепи фаза-нуль М417» (Код не указан!)

Прайор -для изжереййй сояротюлеивд цепи фаза-нуль М 417.

. _t Ъ&хяврх.

'■■ Ответственный за выпуск Т. Й. Волкова.

- < :, Технический . редактор О. И. Горбатенко. Корректор Е, I. Гавриленко.

Сдано в набор 10.01.1981. Подинсано в печать 07.iV.8t. Фермат-.60x841/_ш. Гардитура литературная.

Печать высокая. Уел. печ. л. 0,69. Уч.-изд. л. 0,52. Тираж 500 экз. Зак. ■№ 1196. Изд. № 36. Бесплатно. Облйолигр'афиздат, 257001, Черкассы. Дом^Севетов.

Гортирография, 258900, Умаяь, ул. Шевченко, 28.

Date of print 11-05-2021-09/59/41

Cl

еинеъ -gwHdn .

воят?

do к он

«1 ^4k№ii я booejaj

*? 3 •Q ^rt S S

H Ф W IQ

01 c? co СУ) O —-ООО obci Cl CI cs

ООО rtt <xS <3 жй

В связи с постоянным совершенствованием изделия, конструктивными изменениями, повышающими его надежность и улучшающими условия эксплуатации, возможны небольшие расхождения .между конструкцией изделия в данном паспорте и выпускаемым изделием.

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

• 1.1. Прибор для измерения сопротивления цепи фаза-нуль М4-17, в дальнейшем — прибор, предназначен для измерения сопротивления цепи фаза-нуль в диапазоне от 0,1 до 1,6 Ом без отклю-нения питающего источника тока,

Прибор обеспечивает'проверку условий электробезопасности работы на электрооборудовании, питающемся от сети переменного тока с линейным напряжением 380 В частоты 50 Гц с глухозаземлен-ной нейтральной точкой питающего трансформатора.

• 1.2. Прибор предназначен для работы в' условиях умеренного

.....климата-при .температуре, от минус.....30.. до.....плюс. 40^qC и ..относительной влажности до 90% при температуре плюс. вО°С-.

. 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

■ ■ .2.1. Диапазон показаний, Ом

• 2.2. Рабочий диапазон измерения, ’ Ом                 0,1-—1,6.

• 2.3. Основная погрешность, в процентах от длины'

рабочей части шкалы

• 2.4. Длина рабочей части шкалы, мм, не. менее

• 2.5. Габаритные размеры, мм, не более         350x300x200.

• 2.6. Масса, ®г, не более

• 2.7. Прибор обеспечивает автоматическое размыкание измерительной цепи при появлении на корпусе контролируемого-" объекта опасного потенциала 36 В и более (сопротивление цепи фаза-нуль больше 2 Ом).

Время -размыкания не превышает 0,3 с.

• 2.8. Потребляемая мощность, -В.А;

в режиме подготовки — не более 30; в режиме измерения — не более 4500.

.      2.9. .Сведения .о содержании .драгоценных -материалов приведе

ны в приложении.

• 3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Прибор М417                                . — 1 щт.

.Калиброванный соединительный

шнур сопротивлением (0,04—0,05) Ом      — 2 шт.

Паспорт                                     — 1 экз.

• 4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Па передней панели прибора пасположены отсчетное устройство, .кнопка «ПРОВЕРЮ! КАЛИБРОВКИ», кнопка «ИЗМЕРЕНИЕ», ручка «КАЛИБРОВКА», сигнальные лампы «Z * •³⁰ », « Z>2Om».h зажимы для подключения прибора.

Схема электрическая принципиальная приведена на рис, 1.

Рис. i. Схема электрическая принципиальная.

_r -«Mr,  - »-»»««>/-                             > гч. , , _{я           л}_ г гт^_л~ , т-,                    <r

■.11/ СВЕДЕНИЯ О КОНСЕРВАЦИЙ

После первых двух лет эксплуатации; а затем не -реже -одного раза в год полюса' якоря и магнитопровода реле ПЭ9 смажьте тонким слоем смазки' ЦИАТИМ-221 ГОСТ 9433-60, предварительно тщательно удалив старую смазку.

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• 12.1, Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем правил эксплуатации, транспортирования и хранения, установленных техническими условиями.

.12.2. Гарантийный срок эксплуатации 18 месяцев со дня ввода .в эксплуатацию.

. .. 12.8.-Гарантийный срок хранения 6 месяцев со дня его наго-

• 8.3.4.2. Поочередно нажмите кнопки -. «ПРОВЕРКА КАЛИБРОВКИ» и «ИЗМЕРЕНИЕ», .при нажатой кнопке -«ИЗМЕРЕНИЕ» по вольтметру Vi установите напряжение (220 + 3) В и отпустите кнопку.

_■               8.3.4.3. Нажмите кнопку .«ИЗМЕРЕНИЕ», ручкой «КАЛИБ-

<           РОВНА» установите стрелку прибора на нулевую отметку шкаль,

и отпустите кнопку.

• 8.3.4.4. Нажмите кнопку «ИЗМЕРЕНИЕ», плавно увеличь та сопротивление реостата до момента размыкания измерительной цепр

....       прибора (загорается-.'Сигнальная лампа «/>2 Ом») и'зафиксируй

те показание вольтметра V2 в момент размыкания измерителен-. : цепи, которое не должно 'превышать 36 В.

8.3.5. Определение времени размыкания измерительной цени

8.3.5.1.. В схеме (рис. 3) вместо вольтметра V2 подключ'» ч-электросекундо-йср (на .схеме - показано пунктирной линией).

• 8.3.5.2. Поочередно нажмите кнопку «ПРОВЕРКА : КАЛИБРОВКИ» и «ИЗМЕРЕНИЕ», и, удерживая кнопку «ИЗМЕРЕНИЕ» д нажатом состоянии, по вольтметру установите -напряжение ' (22Ц+

(..................3.) В,.....а. ручной ■ «КАЛИБРОВКА» • стрелку.....прибор а ' уста-тозтае та.-.,;'

нулевую -отметку шкалы и отпустите кнопку - «ИЗМЕРЕНИЕ».

3.3.5:3. На реостате установите сопротивление (2,8—3,0)

• 8.3.5.4. Последовательно нажмите кнопку «ПРОВЕРКА -НА- .

ЛИБРОВКИ» и «ИЗМЕРЕНИЕ», при этом должна сработать .схема защиты прибора, а секундомер зафиксирует время размыкания .та ц ригельной цени.                    '

0,4. Оформление '.результатов новерки.

• 8.4.1. Результаты .поверни оформляются протоколов) s соответ

ствия с порядком, установленном на предприятии, проводившем'таверну.                                                     '

• 8.4.2. На приборах, -прошедших поверку и признанных-годны-•мн к дальнейшей ■ эксплуатация, ставятся клеймо. .

Приборы снабжаются документацией о. проведенной поверке

• 8.4.3. При•'отрицательном результате .поверки прибор дальнейшей эксплуатации не подлежит до устранения дефектов я проведения повторной поверки.

  Date of print 11 -05-2021 -09/59/41

.9. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

• 9.1. Приборы должны транспортироваться в закрытом транспсу-..те любого-вида при температуре окружающего- воздуха от' минус

50 до плюс 50°С и относительной влажности до .95% при плюс ЗО'^?С.

• 9.2. Приборы . должны храниться . в упаковке предприятия-изготовителя при температуре окружающего воздуха от .1 до 40°С .-» относительной влажности .до 80%. . .

8 .помещениях' для хранения не должно быть пыли, ларов, -тало? w прочей, -агрессивных газов и .других ■ вредных примессей,-лызы-ваюнц-^ hoppo-зию.

/то\ХХ . 10. СВИДЕТЕЛЬСТВО Q-_L /Лрябдр.ЛфМ 17 заводской нс-мер соответствует- 'конструкторской доку       ни . и • признан годным зля

ХЖ об. ■&££ ,' ⁷ Ф ”■' фр-гк.._______

Принцип работы прибора основан на измерении падения напряжения на известном сопротивлении. При подключении ■ прибора к контролируемому объекту, заряжается конденсатор СЗ, который при •нажатии кнопки «ПРОВЕРКА КАЛИБРОВКИ» разряжается через обмотку реле Р2.-Реле Р2 срабатывает и контактами 7, 8 включает ■■ делитель напряжения схемы калибровки, 1,2 — -шунтирует сигналь-кую лампу <2’>2 Ом», 3,4 — подготавливает тс работе реле . Р1 и 10, 11 — замыкает цепь самоблокировки.

Измерение-производятся при нажатии■ кнопки «ИЗМЕРЕНИЕ». Срабатывает реле Р.1 « своими контактами включает в измерительную нет» нагрузочный резистор R1. Величина падения напряжения на резисторе R1 представляет собой разность между (разным 'напряжением л падением напряжения в цепи, фаза-нуль.               •

Тан как сопротивление нагрузочного резистора R1 является неизменны?.:, -цаденке: напряжения на нем зависит-от величины сопротивления цепи фаза-нуль, что позволяет -отградуировать шкалу отсчетного устройства в единицах сопротивления.

у Схема защиты...обеспечивает......автомащщеское раэмыкамне ■ изма-.......

'ригельной цепи при появлении на.корпусе.контролируемого объекта' опасного напряжения. В атом случае падение напряжена;! ■ иа ■ резисторе R.1 уменьшается л в диагонали ’моста Д7, ДЙ, В19, В 20 'появляется напряжение такой .полярности, ири которой срабатьгаает-реле ’ РЗ, замыкая контакты «Я» и «Л»; При этом реле Р2 размыкает дель калибровки и цепь питания реле 1'1, которое отключает нагрузочный резистор ВТ.                             ■

• 5. ' УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 5.1. При работе с прибором соблюдайте меры техники безопасности при производстве работ в действующи-; 'электроустановках.

  • 5.2. С прибором должно работать нс менее двух человек. При

бор 'подключайте при отключенном питающем напряжении: контролируемой сети......

• 5.3. Если по условиям эксплуатации’-невозможно отключить питающее напряжение, допускается подключать прибор без снятия напряжения. -В -этом случае прибор необходимо одним зажимом надежно соединить с корпусом контролируемого объекта, после чего второй зажим прибора подключить к фазному проводу. Подсоединение необходимо -производить в резиновых перчатках.'

• 6. ПОДГОТОВКА ПРИБОРА К РАБОТЕ

  • 6.1. -Установите прибор на горизонтальную поверхность.

  • 6.2. Ручку «КАЛИБРОВКА» установите в левое крайнее положение.

  • 6.3. Присоедините соединительные проводники к -зажимам -прибора.                                 .

.....6,4...Один проводник подсоедините н корпусу•контролируемого-объекта, а второй проводник к одной из фаз питающей сет».

• 7. ПОРЯДОК РАБОТЫ

  • 7.1. Подайте-напряжение на измеряемый участок сети. На -приборе загорится лампа <2 * оо »•

  • 7.2. Нажмите -кнопку «ПРОВЕРКА КАЛИБРОВКИ» и'ручкой «КАЛИБРОВКА» установите стрелку прибора на отметку «0».

• 8.3.2. Проверка электрической исправности схемы имеет целью установить отсутствие обрывов, плохих контактов, неправильных соединений и производится опробованием работы прибора в процессе •определения основной погрешности.

• 8.3.3, Определение основной погрешности.

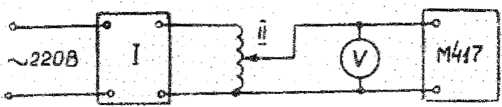

.8.3.3.1. Соберите схему Рис.'' 2.

V вольтметр. на (250— 300) В, к л. 0,2.

1 — стабилизатор переменого тона, например, П71М;

П — автотрансформатор, ■например,'ЛАТР — ГМ;

Рис. 2. Определение, основной погрешности. .

-ОД 2. Автотраисфофматбром   :установите - напряжение (220

0 6) Вс нажмите кнопку «ПРОВЕРКА КАЛИБРОВКИ» и ручкой ■г КАЛИБРОВКА» установите стрелку прибора па нулевую отметку шкалы.

' 8.3.3.3. Автотрансформатором поочередно установите расчетные ..-начекия напряжений (217,8; 211,9; 205,0 и 197,2 В с "точностью

0.6 В) соответстующие оцифрованным ..отметкам, шкалы прибора 4'0,1;. 0,5; 1,0 и 1,6) и определите 'пел'ячипу 'отклонения у кабеля ■прибора от проверяемой отметки, которая'не должна превышать. 10% от' длины рабочей частя шкалы.

П р И M E Ч А П НЕ. В процессе проверки основной погрет ности не нажимайте кнопку «ИЗМЕРЕНИЕ» во избежание • вывода «о строя -средств поверки, ......

1 — автотрансформатор, например, РНО-250-5; .11 — электросекундом’етр;

VI — вольтметр на(250—300) -В» кл. 0,5;

V2 — .вольтметр на (50—60) В, ил. 0,5;

.R . — реостат РС’ПС на .9 Ом; ■' 7 А; •;

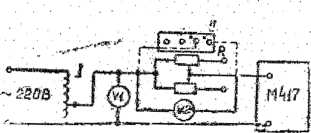

.Ряс. 3. Проверка схемы защиты.
