Методика поверки «Измерители параметров УЗО ПЗО» (РАПМ.411133.004РЭ)

АО «НПФ «РАДИО - СЕРВИС»

УТВЕРЖДАЮ                  УТВЕРЖДАЮ

(в части раздела 6 «Поверка»)       Директор АО «НПФ «Радио-Сервис»

Технический директор

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ УЗО

ПЗО

Руководство по эксплуатации

РАПМ.411133.004РЭ

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством и принципом работы измерителя параметров УЗО (устройств защитного отключения) ПЗО, имеющего модификации ПЗО-5Ю и ПЗО-5Ю/1 (далее - прибор), и содержит сведения, необходимые для его правильной эксплуатации, меры безопасности и методику поверки.

Прибор соответствует группе 4 по ГОСТ 22261.

Рабочие условия эксплуатации прибора:

• - температура от минус 15 до плюс 55 °C;

• - верхнее значение относительной влажности 90 % при температуре плюс 30 °C.

Нормальные условия по п. 4.3.1 ГОСТ 22261:

• -  температура окружающего воздуха от плюс 15 до плюс 25 °C; относительная влажность воздуха от 30 до 80 %;

атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Прибор выполнен в корпусе исполнения IP54 по ГОСТ 14254.

По требованиям безопасности прибор соответствует ГОСТ IEC 61010-1-2014.

Прибор по электромагнитной совместимости соответствуют ГОСТ Р 51522.1.

По стойкости к воздействию удара приборы соответствуют IK08 по IEC 62262.

В связи с постоянным совершенствованием приборов возможны некоторые расхождения между выпускаемыми изделиями и конструкцией, описанной в данном руководстве.

А Внимание! Перед включением прибора ознакомьтесь с настоящим РЭ.

О Корпус прибора имеет усиленную изоляцию

CAT III 300В 4^ Категория перенапряжения

A^VI Напряжение переменного тока на гнездах не должно превышать 500 В.

1 Описание и работа прибора

Приборы предназначены для измерений:

• - параметров устройств защитного отключения (далее по тексту - УЗО) общего и селективного типов как находящихся так и не находящихся под напряжением (автономный режим);

• - напряжения переменного тока;

• - напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013).

Дополнительно прибор ПЗО-510 измеряет:

• - параметры УЗО типа В на постоянном токе с возможностью установки полярности тока;

• - активное сопротивление (R) петли «фаза - нуль».

Приборы измеряют параметры УЗО при следующих формах тока:

• - для типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° и 180°;

• - для типов А и В на однополярном пульсирующем, однополярном пульсирующем с постоянной составляющей 6мА и однополярном пульсирующем с углом задержки фазы тока 90° и 135° с возможностью установки полярности тока

Продолжение Таблицы 3

Таблица 4 - Измерение напряжения переменного тока

Пределы допускаемой дополнительной абсолютной погрешности измерений всех физических величин, вызванной изменением температуры окружающего воздуха от нормальной в рабочем диапазоне измерений и изменением относительной влажности воздуха от нормальной в рабочем диапазоне измерений составляют ±1 % от измеряемой величины.

• 1.2 Общие технические характеристики

• 1.2.1 Ток при проведении измерения петли «фаза-нуль» не более 2,5 А, длительность протекания тока не более 300 мс.

• 1.2.2 Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно ПЗО- 510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).

• 1.2.3 Диапазон напряжения питания от 7,5 до 5,2 В.

Питание ПЗО-5Ю осуществляется от штатного никель-металлогидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

Питание ПЗО-510/1 осуществляется от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

• 1.2.4 Приборы имеют самоконтроль напряжения питания. При снижении напряжения от 5,2 до 5,0 В происходит их выключение.

• 1.2.5 Прибор ПЗО-5Ю имеет режим зарядки аккумулятора, который включается автоматически при подключении сетевого блока питания из комплекта поставки прибора и отображается индикатором. Прибор обеспечивает защиту аккумулятора от перезарядки.

• 1.2.6 Время работы прибора при полностью заряженном аккумуляторе или новых элементах питании при проверке УЗО, находящихся под напряжением, не менее 10 часов.

• 1.2.7 При неиспользовании прибора в течение от 2 до 3 минут, происходит автоматическое выключение.

• 1.2.8 Мощность потребления при проверке УЗО, находящихся под напряжением, не более 2,2 Вт.

  Изм.	Лист	№ до кум.	Подп.	Дата

  РАПМ.411133.004РЭ

  Лист

• 1.2.9 Время готовности прибора при включении питания не более 3 с.

• 1.2.10 Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний».

• 1.2.12 Масса, не более 0,8 кг.

• 1.2.13 Габаритные размеры: ПЗО-5Ю не более 65x105x245 мм,

ПЗО-5Ю/1 не более 88x105x245 мм.

• 1.2.14 Срок службы, не менее 10 лет.

  Инв. № подл.| Подп. и дата |Взам. инв. №| Инв. № дубл.| Подп. и дата

  1.3 Комплект поставки прибора в соответствии с таблицей 1.3. Таблица 1.3 - Комплект поставки

  Наименование	Количество
  1 Прибор ПЗО-510 или ПЗО-510/1	1
  2 Руководство по эксплуатации РАПМ.411133.004РЭ	1
  3 Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м	1
  4 Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м	1
  5 Адаптер розеточный РАПМ.301111.0046	1
  6 Зажим типа «крокодил»	2
  7 Блок питания (только для ПЗО-510)	1
  8 Bluetooth-USB адаптер (только для ПЗО-510)	1
  9 Батарейный отсек РАПМ.436244.007	1
  10 Элементы питания 1,5В АА (LR6) (только для ПЗО-510/1)	5
  11 Сумка для переноски прибора	1
  12 Упаковка транспортная	1

• 1.4 Маркировка прибора соответствует ГОСТ 22261-94, ГОСТ 61010-1-2014 и комплекту конструкторской документации (КД).

• 1.5 Упаковка прибора соответствует ГОСТ 9181 и комплекту КД.

• 1.6 Устройство и работа

Органы управления, индикации и сигнальные разъемы располагаются на передней панели. Вся индикация прибора выводится на жидкокристаллический индикатор.

При измерении тока срабатывания УЗО прибор формирует плавно нарастающий ток и фиксирует его величину при срабатывании УЗО. При измерении времени отключения УЗО прибор сразу устанавливает ток соответствующей величины.

При измерении напряжения прикосновения формируется ток равный 40 % от номинального тока УЗО, измеряется падение напряжения в цепи L-PE и далее приводится к 100 % номинального тока УЗО (умножается на 2,5).

При измерении сопротивления петли «фаза-нуль» прибор ПЗО-510 формирует ток до 2,5 А и по падению напряжения в сети вычисляет её внутреннее сопротивление.

Результаты измерения выводится на индикатор. Единицы измерения

определяются автоматически.

Общий вид приборов приведен на рисунке 1.1.

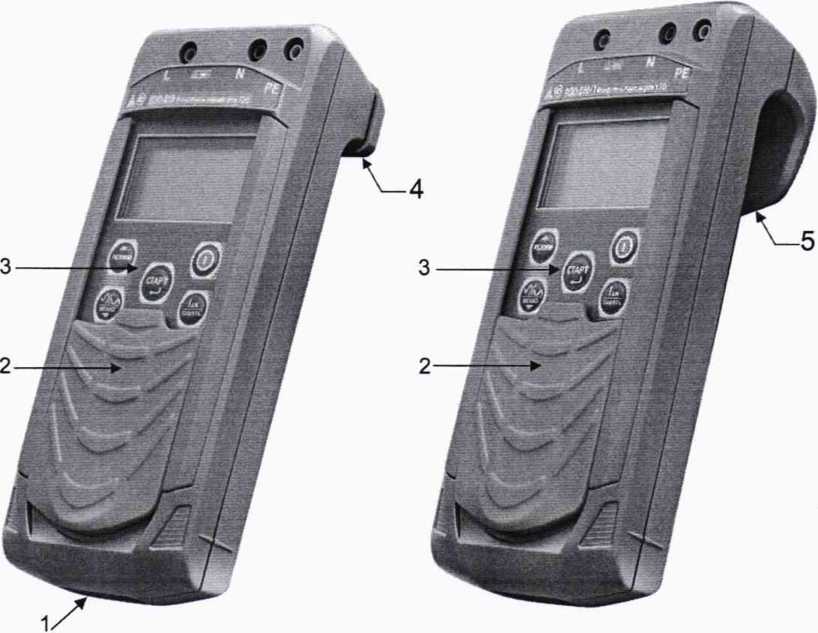

Рисунок 1.1 - Общий вид ПЗО-510 (слева) и ПЗО-510/1 (справа)

1 - гнездо         для подключения блока питания 12В/ 0,5А (центральный

штырь - «минус»); 2 - защитная панель (защитная крышка); 3 - передняя панель; 4 -магнитный держатель для крепления к стальным поверхностям; 5 - ручка (крюк).

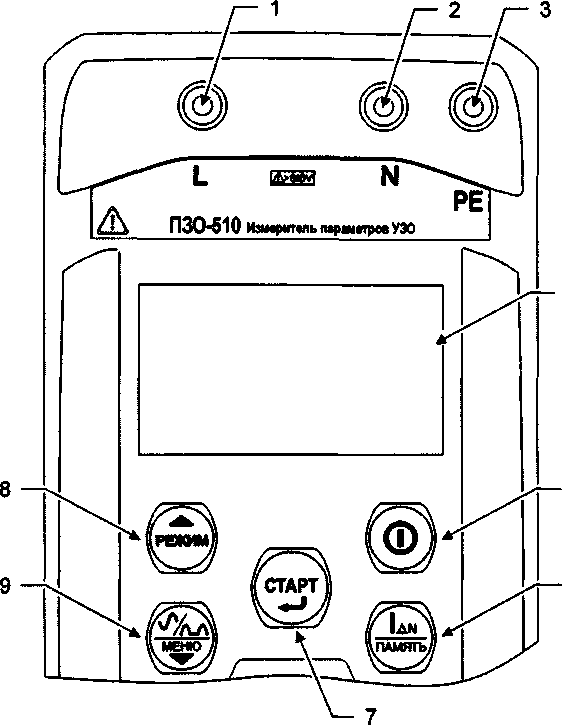

Расположение органов управления и разъёмов подключения измерительных кабелей показано на рисунке 1.2.

Рисунок 1.2 Расположение гнёзд подключения и органов управления

9 - кнопка

2 Использование по назначению

К эксплуатации допускаются работники из числа электротехнического персонала, обученные и аттестованные для работы в электроустановках и изучившие настоящее руководство по эксплуатации.

При работе с прибором необходимо соблюдать требования «Правил по охране труда при эксплуатации электроустановок» и применять средства защиты от поражения электрическим током согласно «Инструкции по применению и испытанию средств защиты, используемых в электроустановках».

ВНИМАНИЕ! Не допускается работать с неисправным, поврежденным и не проверенным прибором и нарушать порядок работы с ним.

2.2 Подготовка к работе

• 2.2.1 В случае если прибор находился при температуре, отличной от рабочей, предварительно выдержать его при рабочей температуре в течении двух часов.

Прибор необходимо расчехлить и проверить на отсутствие механических повреждений и загрязнений. Проверить исправность защитных крышек и креплений, проверить целостность изоляции и отсутствие загрязнений кабелей. Проверить отсутствие механических повреждений и загрязнений на блоке питания.

При эксплуатации приборов необходимо перед работой очистить измерительные гнезда и поверхности вокруг них.

• 2.2.2 Зарядка аккумулятора прибора ПЗО-5Ю

Для питания прибора ПЗО-5Ю штатно используется никель-металлогидридный аккумулятор «5Н-АА2000В-1» с номинальной ёмкостью «2000 мА/ч».

Примечание. Перед зарядкой убедитесь, что в батарейный отсек установлен аккумулятор, а не батареи. Пренебрежение данным правилом может привести к повреждению батарейного отсека и батареи.

Примечание. Зарядка аккумулятора проводится при температуре окружающего воздуха от плюс 10 до плюс 30 °C. Пренебрежение данным правилом снижает ресурс аккумулятора.

Степень заряда аккумулятора отображается на индикаторе условным символом в виде «батарейки».

Для зарядки аккумулятора подключить выходной штекер блока питания из комплекта поставки прибора к гнезду «джек» прибора. Блок питания включить в сеть

Вход в меню

Выбор пункта

НАСТРОЙКИ ПРИБОРА

язык

■

1 J

!

|

t :

t

|

i

i i i : ■ !

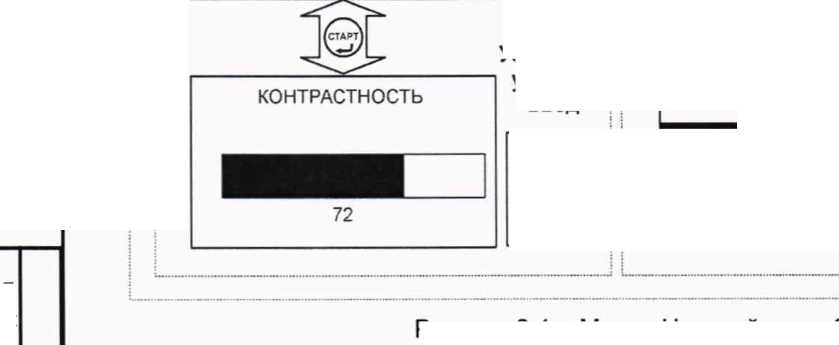

Рисунок 2.1 - Меню. Настройки прибора

I i

Вход в меню

Выбор пункта

Рисунок 2.2 - Меню. Настройки измерения

выборе кнопками и

Длительное

нажатие

Выбор пункта

ВИДЫ ИЗМЕРЕНИЙ

ФОРМЫ ТОКА

Неактивированный режим

Рисунок 2.3 - Меню. Набор режимов

Выбор пункта

НОМИНАЛЬНЫЕ ТОКИ УЗО

Выбор пункта, ввод

• 2.3.2 Работа с памятью прибора ПЗО-510

Память в приборе ПЗО-510 организована в виде набора 100 нумерованных объектов, каждый из которых состоит из 100 нумерованных ячеек. Дополнительно, объектам и ячейкам с помощью программы RS-terminal (см. п. 2.3.3) могут быть присвоены собственные имена.

По завершению измерения прибор в течение 20 секунд отображает результат последнего измерения. Для сохранения результата измерения нажмите кнопку появится меню записи в память согласно рисунку 2.4.

Если прошло более 20 секунд после окончания измерения или прибор выключился, то для просмотра последнего измеренного значения и его дальнейшей записи в память прибора нажмите и удерживайте кнопку       выберите пункт

«ПОСЛЕДНЕЕ ИЗМЕРЕНИЕ» и сохраните его в выбранной ячейке выбранного объекта согласно рисунку 2.4.

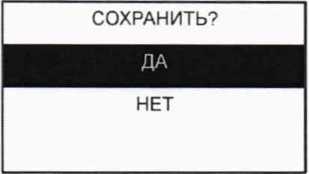

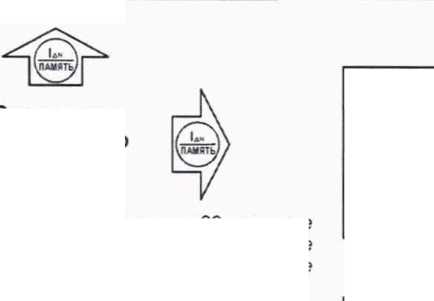

Сохранение измеренного значения

В течение 20 сек после измерения, пока значение отображается на индикаторе

ВЫБОР ОБЪЕКТА

ВЫБОР ОБЪЕКТА

Выход из меню память

Выбор пункта

Выбор объекта

Я

Номер ' объекта

Выбор ячейки

ЯЧЕЙКА СВОБОДНА

Номер ячейки

2.4 Проведение измерений

ВНИМАНИЕ! Действующее значение напряжения на измерительных гнездах прибора должно быть не более 500 привести к выходу прибора из строя.

ВНИМАНИЕ! Перед проведением надежности и качестве соединений исследуемыми цепями.

Установка параметров измерения

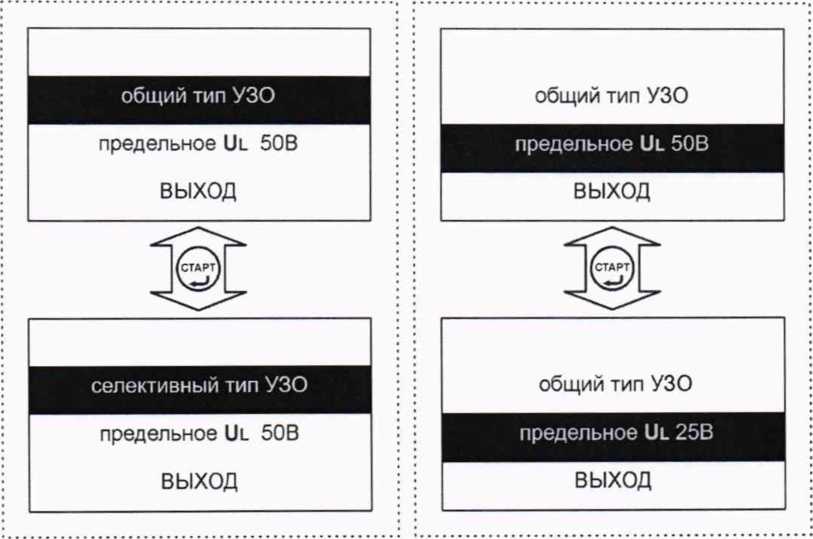

В меню прибора (рисунок 2.2) выберите тип проверяемого УЗО и предельно допустимое значение напряжения прикосновения Ul, которое может появиться при проверке УЗО.

Рисунок 2.5 - Установка параметров измерения

• 2.4.1 Измерение параметров УЗО, находящихся под напряжением, напряжения прикосновения и напряжения переменного тока

Общие указания по проведению измерений

• •  Перед проведением измерений параметров УЗО проверьте отсутствие соединения нулевого проводника N в зоне защиты УЗО с защитным проводником РЕ, а также с заземлёнными корпусами электрооборудования и повторным заземлением;

• • Проконтролируйте надёжность затяжки контактных зажимов УЗО и аппаратов защиты от сверхтоков;

• •  Наличие токов утечки от подключенных к сети потребителей электроэнергии влияет на точность измерения тока и времени отключения УЗО во время выполнения измерений. Поэтому для объективной оценки измеряемых характеристик УЗО рекомендуется на время проведения измерений отключить потребителей электроэнергии от сети.

В дальнейшем для грубой оценки величины тока утечки в зоне защиты УЗО достаточно провести две проверки в режиме измерения тока отключения УЗО: первое измерение с отключенной нагрузкой, второе измерение с подключенной нагрузкой. Ток утечки будет равен разнице между первым и вторым измерением. Величина тока утечки не должна превышать одной трети от номинального дифференциального тока УЗО.

Подключение

Подключите прибор к сети с помощью измерительных кабелей или адаптера розеточного как показано на рисунке 2.6. При использовании адаптера его наконечники подключаются к гнездам прибора в следующем порядке: красный к гнезду «L» прибора, синий к гнезду «N» прибора, зеленый к гнезду «РЕ» прибора, далее вилку адаптера воткните в розетку.

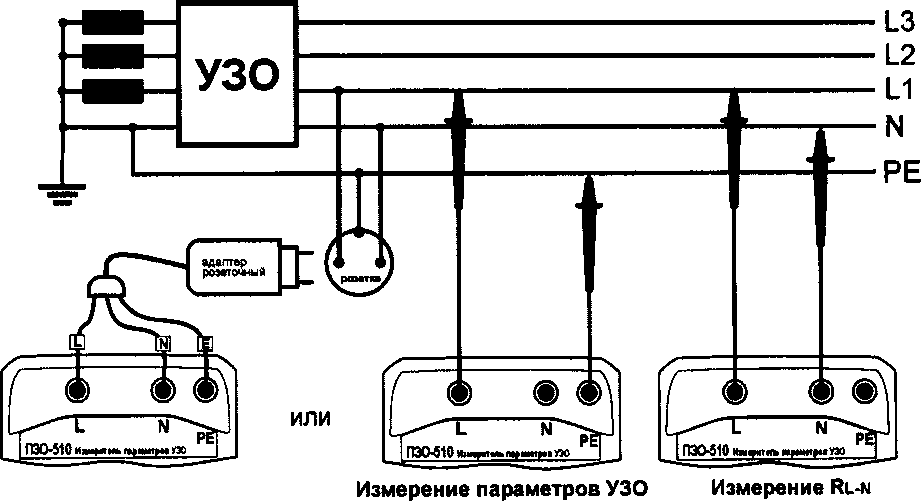

Рисунок 2.6 - Схема подключения при измерениях напряжения, параметров УЗО и сопротивления петли «фаза-нуль»

Измерение напряжения

После включения прибор переходит в режим вольтметра. Прибор измеряет и отображает на индикаторе (рисунок 2.7) значения напряжений переменного тока между гнездами «L» - «N», «1_» - «РЕ» и «N» - «РЕ», что позволяет оценить правильность подключения схемы измерения:

Пример 1 - подключение выполнено корректно. Прибор готов к проверке УЗО.

Пример 2 - один из вариантов показаний неправильного подключения. Возможно, неправильное подключение измерительных кабелей или розеточного адаптера к прибору или имеется ошибка монтажа электропроводки, например, в розетке перепутаны провода L и РЕ. Измерения в этом случае блокируются

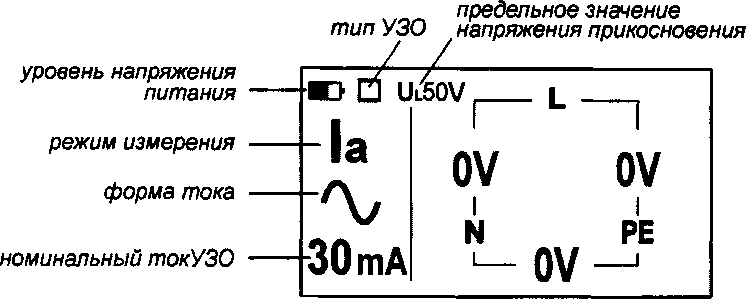

Результат измерения (см. рисунок 2.8)

Рисунок 2.7 - Показания при измерении напряжения

Напряжение прикосновения (Unp)

При протекании тока по РЕ проводнику, в результате падения напряжения на сопротивлении заземления, появляется разность потенциалов между РЕ проводником и «землей», которая вызывает появление напряжения прикосновения Unp. Поэтому из-за неудовлетворительного сопротивления заземления в ТТ и IT системах при протекании токов утечки близких к номинальному току УЗО, на РЕ проводнике и на присоединенных к нему частях электрооборудования, может появиться напряжение прикосновения, превышающее предельно допустимую величину Ul 50В, а для некоторых типов помещений 25В.

Согласно требованиям ГОСТ IEC 61557-6-2013 при проведении измерений параметров УЗО прибор измеряет величину напряжения прикосновения Unp приведенного к номинальному току УЗО.

Измерение напряжения прикосновения проводится при измерениях тока срабатывания УЗО на синусоидальном токе и времени срабатывания УЗО при проверке на всех формах тока. Для исключения срабатывания УЗО измерение напряжения прикосновения проводится на синусоидальном токе величиной 0,4*1ды. далее измеренное значение приводится к номинальному току УЗО (умножается на 2,5).

Измеренное значение Unp отображается на индикаторе (рисунок 2.8). В случае его превышения установленного значения Ul в окне сообщений появится надпись «Unp > 25V» или «Unp> 50V».

Примечание - Процедура измерения напряжения прикосновения приборами ПЗО-510 и П30-510/1 служит для предварительной оценки состояния системы

заземления и уравнивания потенциалов в ТТ и IT и не заменяет традиционную методику с применением выносного электрода.

Измерение тока срабатывания (1а) и времени срабатывания (Тд) УЗО

Установите, как описано выше, режим измерения тока срабатывания УЗО (1а) или времени срабатывания УЗО (Тд), требуемую форму тока и номинальный ток УЗО.

Примечание- Измерения параметров УЗО на однополярном пульсирующем токе с постоянной составляющей 6 мА производятся только в автономном режиме, т.к. только в этом режиме возможно корректно задать постоянное смещение тока. Измерения параметров УЗО типа В на сглаженном постоянном токе производятся также только в автономном режиме. Пример подключения смотрите в п.2.4.2, рисунок 2.9.

/СТАРТА

Для проведения измерения нажмите кнопку

Результаты измерения в зависимости от выбранного режима: 1а - ток срабатывания УЗО или Тд - время срабатывания УЗО, а также Unp - напряжение прикосновения при протекании номинального дифференциального синусоидального тока УЗО отображаются на индикаторе (рисунок 2.8) в течение 20 секунд.

УЗО в допуске                           УЗО не в допуске

Рисунок 2.8 - Показания при измерениях тока срабатывания (слева) и времени срабатывания УЗО (справа)

Дополнительно в приборе ПЗО-510 результаты измерения могут быть записаны в

ГЕ

ячейку памяти при нажатии кнопки (см. п.2.3.2). После этого прибор переходит в режим измерения напряжения. Для проведения следующего измерения взведите УЗО.

При проверке УЗО селективного типа [Щ из-за особенностей его устройства, при измерении времени срабатывания после начала измерений между обязательной проверкой напряжения прикосновения и основным измерением, прибор выдерживает паузу 30 секунд- это необходимо для размагничивания УЗО данного типа. Далее проведение любого следующего измерения также будет доступно только через 30 секунд. Время, оставшееся до начала измерения, будет отображаться на индикаторе.

Оценка исправности УЗО

Согласно требованям ГОСТ IEC 61008-1-2012 и ГОСТ IEC 62423-2013 УЗО считается исправным, если:

• Ток срабатывания (1а) УЗО находится в диапазоне:

• - при синусоидальном токе Л/ от 0,5*1дм до 1*Ln!

• - при однополярных пульсирующих токах ^/W\ W,        от 0,35*Ln до 2*Ln для

УЗО ЮмА и от 0,35*1ды ДО 1,4*1д_М для УЗО 30,100, 300 и 500мА;

• - при сглаженном постоянном токе от 0,5*1ды до 2*1ды;

• Время срабатывания (Тд) УЗО общего типа EZJ:

• - при токе 0,5*Ln УЗО не должно сработать;

• - при токе Ian не более 300 мс;

в противном случае - символ

• 2.4.2 Измерение параметров УЗО в автономном режиме

Благодаря наличию встроенного источника тока, приборы серии ПЗО позволяют проводить измерения параметров электромеханических УЗО без подключения их к сети. Например, это удобно для предварительной оценки в магазине или непосредственно перед установкой. Для этого с помощью измерительных кабелей подключите прибор к УЗО как показано на рисунке 2.9 а и проведите измерения как описано в предыдущем пункте.

Примечание - УЗО, имеющие в своём составе электронный усилитель с пороговым устройством, например, АД12, АД14 или АВДТ32 производства компании ИЖ, проверяются только при подключении к сети.

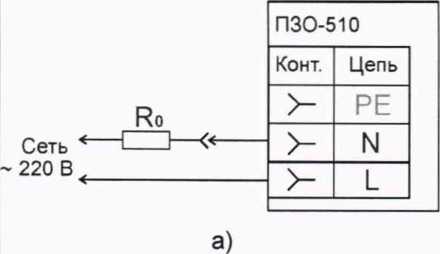

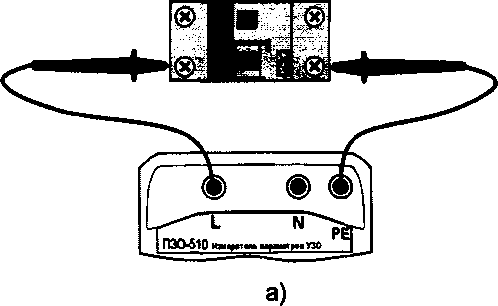

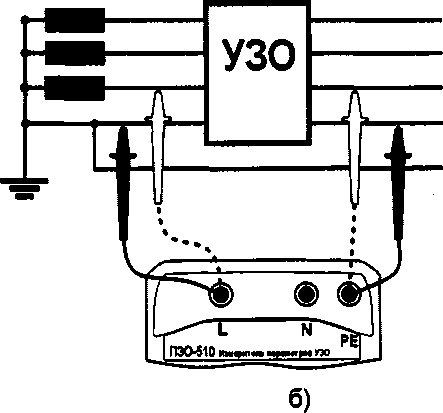

Рисунок 2.9 - Схемы подключения при измерениях параметров УЗО

Измеренное значение сопротивления петли «фаза-нуль» Rl-n отображается на индикаторе (рисунок 2.8) в течение 20 секунд и может быть записано в ячейку памяти при нажатии кнопки       (см. п.2.3.2). После этого прибор переходит в режим

измерения напряжения.

Сопротивление ' «фаза-нуль»

Окно сообщений см. таблицу 2.1

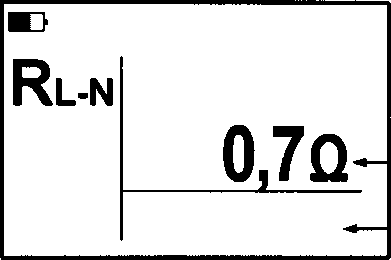

Рисунок 2.8 - Показания при измерении сопротивления петли «фаза-нуль»

Примечание - При измерении сопротивления петли «фаза-нуль» прибор измеряет значение ее активного сопротивления Rl-n с разрешением 0,1 Ом. Для измерения полного сопротивления петли Zl-n с большей точностью следует использовать специализированные приборы типа Измерителей сопротивления петли «фаза-нуль» ИФН-300 или ИФН-200.

2.5. Автоматическая проверка УЗО в режиме «ПРОГРАММА ИСПЫТАНИЙ»

В режиме «ПРОГРАММА ИСПЫТАНИЙ» прибор проводит измерения параметров УЗО, находящихся под напряжением, по выбранной программе испытаний, что удобно для проведения однотипных проверок УЗО различного номинала и типа. Так же данный режим проверки удобен при измерениях параметров УЗО, расположенного в удалении от места подключения прибора.

Редактирование «ПРОГРАММЫ ИСПЫТАНИЙ»

В пункте меню прибора «РЕДАКТОР ПРОГРАММ» осуществляется установка параметров программы испытаний, по которой в дальнейшем будет проводиться проверка УЗО в автоматическом режиме.

Вход в редактор и алгоритм редактирования «ПОГРАММЫ ИСПЫТАНИЙ» представлены на рисунке 2.5.1.

Вход в меню

Выбор шага программы для редактирования

ЗАПУСТИТЬ ПРОГРАММУ

РЕДАКТОР ПРОГРАММ

выбор программы для редактирования

установить     установить

режим измерения форму тока

(режим)----

Сохранить изменения и перейти к редактированию следующего шага

постоянный, прямая / обратная полярность (только ПЗО-510ПРО)

3 Техническое обслуживание и устранение неисправностей

Обслуживание сводится к соблюдению правил эксплуатации и хранения.

Перечень возможных неисправностей и методы их устранения приведены в таблице 3.

Ремонт прибора допускается только на предприятии - изготовителе или в специализированных ремонтных предприятиях.

• 3.1 Замена аккумулятора или элементов питания

Для замены элементов питания необходимо:

• - извлечь винты крепления крышки аккумулятора;

• - снять крышку и извлечь аккумулятор (батарейный отсек);

• - разъединить разъём, идущий к аккумулятору (батарейному отсеку);

• - заменить аккумулятор или элементы питания, восстановить соединение;

• - собрать прибор в обратной последовательности;

• - провести зарядку аккумулятора.

  Иэм.	Лист	№ до кум.	Подп.	Дата

  РАПМ.411133.004РЭ

  Лист

4 Транспортирование и хранение

Транспортирование прибора без ограничения дальности в штатной упаковке всеми видами транспорта. При транспортировании самолетом прибор должен быть размещен в герметичном отсеке.

Климатические условия транспортирования и хранения в пределах температуры окружающего воздуха от минус 50 до плюс 70 °C при относительной влажности воздуха не более 90% при температуре плюс 30 °C. Воздействие атмосферных осадков не допускается.

5 Утилизация

Утилизация прибора производится эксплуатирующей организацией и выполняется согласно нормам и правилам, действующим на территории страны.

В состав прибора не входят экологически опасные элементы.

6 Поверка

• 6.1 Введение

Поверка прибора должна проводиться при его применении в сфере государственного регулирования обеспечения единства измерений. При использовании прибора вне сферы государственного регулирования обеспечения единства измерений допускается проведение калибровки.

Интервал между поверками (межповерочный интервал) - 2 года.

Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

• 6.2 Операции поверки

Таблица 6.3.2 - Вспомогательные средства поверки

• 6.4 Условия поверки

Поверка должна проводиться при соблюдении следующих условий:

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

• 6.5 Подготовка к поверке

Перед проведением поверки средства поверки должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

Аккумулятор прибора необходимо полностью зарядить.

Если до этого приборы находились в условиях отличных от нормальных, выдержать их в нормальных условиях в течение времени, установленного в руководствах по эксплуатации на данные приборы.

Включить приборы и выдержать время, необходимое для установления рабочего режима.

Все действия с прибором производятся в соответствии с настоящим РЭ с использованием кабелей измерительных из комплекта поставки прибора.

• 6.6 Порядок проведения поверки

• 6.6.1 Внешний осмотр

При проведении внешнего осмотра прибора установить:

• - соответствие комплектности;

  					РАПМ.411133.004РЭ	Лист
  Иэм	Лист	№ до кум.	Подп.	Дата		32

  Инв. № подл] Подл, и дата |Взам. инв. №| Инв. № дубл.| Подп. и дата

• - отчетливая видимость всех надписей (маркировки);

• -  удовлетворительное крепление измерительных гнезд, электрических соединителей, стекла;

• - отсутствие трещин, царапин, загрязнений мешающих считыванию показаний, грубых механических повреждений наружных частей корпуса прибора.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

• 6.6.2 Опробование

Целью опробования является проверка функционирования прибора, при этом опробованию подвергаются приборы, удовлетворяющие требованиям внешнего осмотра.

Включить прибор. В течение двух секунд на индикаторе приборов, в правом нижнем углу индикатора будет отображаться номер версии программного обеспечения (ПО). Результат считается положительным, если версия ПО имеет номер не ниже «1.00».

Далее подключить кабели измерительные к гнездам «L» и «N» прибора, затем подключить прибор к сети переменного тока 220 В и убедиться, что на индикаторе по цепи « L-N» отображается значение напряжения. Отключить прибор от сети.

Результаты опробования считаются удовлетворительными, если не обнаружено нарушений работоспособности прибора. После этого прибор допускается к поверке.

• 6.7 Поверка основных метрологических характеристик

• 6.7.1 Определение основной абсолютной погрешности измерений напряжения переменного тока

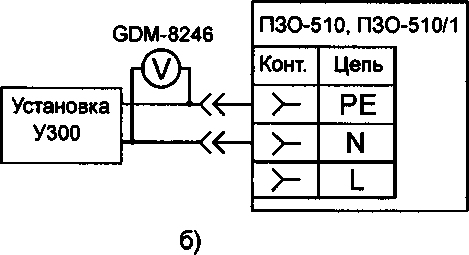

Для определения погрешности измерений напряжения переменного тока для цепей L-N и L-PE собрать схему измерений в соответствии с рисунком 6.7.1 а, по цепи N-PE в соответствии с рисунком 6.7.1 б.

Устанавливая на установке У300 переменное напряжение величиной 20, 150 и 300 В частотой 50 Гц, измерять его эталонным вольтметром переменного тока и снимать показания с поверяемого прибора. Определить абсолютную погрешность измерений напряжения по формуле:

ди = и_х-и_э,

где Ux - показания прибора, В;

и_э - показания эталонного вольтметра, В.

GDM-8246

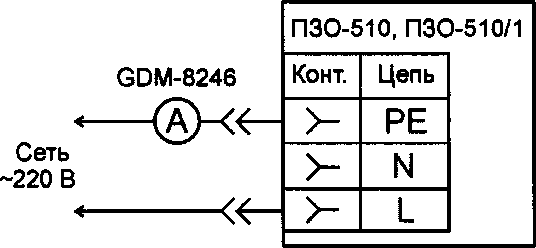

Рисунок 6.7.2 - Схема проверки погрешности формирования переменного испытательного тока

Для проведения данной операции поверки в «МЕНЮ» прибора (см. п.2.3.1, пункте «НАСТРОЙКИ ПРИБОРА» выбрать пункт «ПОВЕРКА» - на появится запрос «КОД ПОВЕРКИ» и число. Кнопками С^РЕЖМч) или

где I - номинальное значение установленного тока в приборе, А;

1э - показания эталонного амперметра, А.

ГЕ]

Далее, изменяя номинальные значения тока кнопкой       дополнительно

провести измерения погрешности формирования переменного тока в контрольных точках 30, 100, 300 и 500 мА.

Результаты поверки считаются удовлетворительными, если погрешность измерений не превышает значений, указанных в п. 1.1.

• 6.7.3 Определение основной абсолютной погрешности формирования постоянного испытательного тока (для ПЗО-510)

Собрать схему измерений в соответствии с рисунком 6.7.3.

ПЗО-510

GDM-8246

• 6.7.4 Определение основной абсолютной погрешности измерений времени отключения УЗО

Собрать схему измерений в соответствии с рисунком 6.7.4.

а Внимание! Подключение и отключение измерительных кабелей допускается только при выключенных приборах. Свободные концы измерительных и вспомогательных кабелей изолировать.

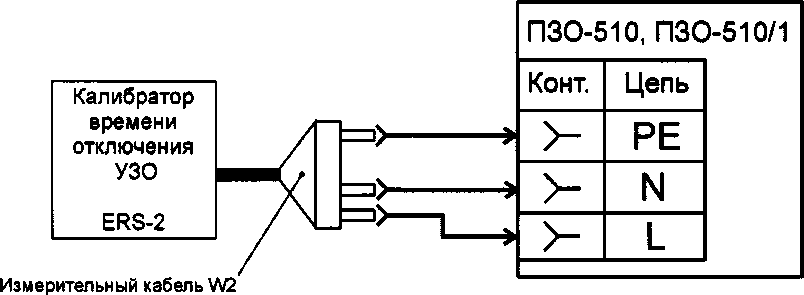

Рисунок 6.7.4 - Схема проверки погрешности измерений времени отключения УЗО

С помощью вспомогательных кабелей подключить к прибору калибратор в соответствии с его руководством по эксплуатации. Установить на калибраторе интервал времени 20 мс. Нажать кнопку «START» на калибраторе.

На приборе установить режим измерений времени срабатывания УЗО при однократном токе Тд х 1, номинальный ток УЗО (1дм) 100 мА, форма тока прибора. Считать показания прибора.

Определить абсолютную погрешность измерений времени отключения по формуле:

АТхТх-Тэ,

где Т_х - показания прибора, мс;

Тэ- время, установленное на калибраторе, мс.

Повторить проверку для интервала времени 990 мс.

Результаты поверки считаются удовлетворительными, если погрешность измерений не превышает значений, указанных в п. 1.1.

• 6.7.5 Определение основной абсолютной погрешности измерений напряжения прикосновения при протекании номинального дифференциального тока УЗО

Собрать схему измерений в соответствии с рисунком 6.7.5. По показаниям прибора (цепь L-PE) убедиться, что напряжение в сети находится в диапазоне от 210 до 230 В и не меняется за время измерений более чем на 1 В.

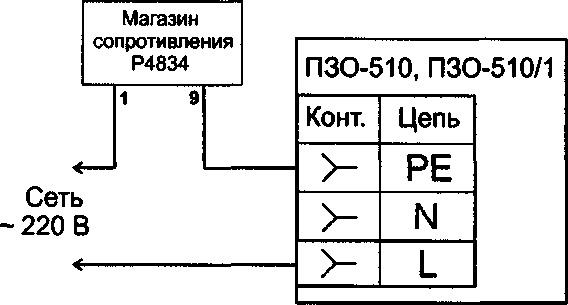

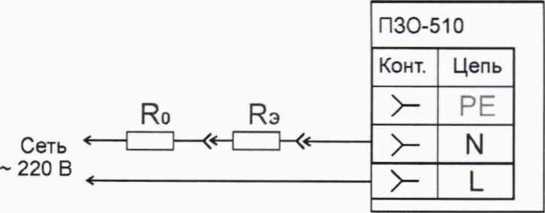

Рисунок 6.7.5 - Схема проверки погрешности измерений напряжения прикосновения

На магазине установить сопротивление 1000 Ом. На приборе установить режим измерений времени отключения УЗО при однократном токе Тдх1, номинальный ток УЗО (Ln) Ю мА, форма тока синусоидальная. Нажать кнопку

Прибор считают выдержавшим испытание, если измеренное значение напряжения прикосновения находится в пределах от 7 до 13 В.

Повторить проверку для сопротивления 9000 Ом. Прибор считают выдержавшим испытание, если измеренное значение напряжения прикосновения находится в пределах от 83 до 98 В.

7 Свидетельство о приемке

ПЗО-510   ПЗО-510/1

ненужное зачеркнуть

соответствует техническим условиям РАПМ.411133.004ТУ и признан годным для эксплуатации.

Начальник ОТК

МП      _______________ _________________

личная подпись              расшифровка подписи

число, месяц, год

8 Сведения о первичной поверке

Средство измерений

ПЗО-510   ПЗО-510/1

ненужное зачеркнуть

9 Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий РАПМ.411133.004ТУ при соблюдении правил эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации прибора 18 месяцев с даты изготовления или даты продажи (при наличии соответствующей отметки о продаже), но не более 24 месяцев с даты изготовления.

Гарантийный срок эксплуатации продлевается на период от подачи рекламации до устранения неисправностей.

Гарантийный срок эксплуатации не распространяется на аккумулятор.

Реквизиты предприятия-изготовителя:

426000, Россия, г. Ижевск, а/я 10047, ул. Пушкинская, 268, АО «НПФ «Радио-Сервис».

Тел. (3412)43-91-44. Факс. (3412) 43-92-63.

E-mail: office@radio-service.ru Интернет: www.radio-service.ru

Заполняется фирмой-продавцом:

Дата продажи________________________________

Наименование продавца___________________________________________

Адрес продавца___________________________________________________

Телефон продавца______________________________________________

Место для печати

• 10 Сведения о движении прибора при эксплуатации

10.1 Сведения о движении прибора при эксплуатации приводят в таблице 10.1.

Таблица 10.1 - Сведения о движении прибора при эксплуатации
