Методика поверки «Частотомер электронно-счетный Ч3-96» (МРБ МП. 2686-2017)

Методика поверки

Тип документа

Частотомер электронно-счетный Ч3-96

Наименование

МРБ МП. 2686-2017

Обозначение документа

БелГИМ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

УТВЕРЖДАЮ

Первый заместитель генерального

Система обеспечения единства измерений Республики Беларусь

ЧАСТОТОМЕР ЭЛ ЕКТРОННО-С ЧЕТНЫЙ 43-96

Методика поверки

УШЯИ.411186.006 МП

МРБ МП.^^-2017

РАЗРАБОТЧИК ОАО “МНИПИ”

Главный конструктор разработки,

Петрович “/А.”.....£4..............2017

Исполнитель.

ведущий

инженер-конструктор

...........Л.К. Жакович

2017

Нормоконтролер, ведущий инженер ..............Г.М. Танаева

....................2017

Литера 01

РЕСПУБЛИКА БЕЛАРУСЬ

ОАО "МНИПИ"

ЧАСТОТОМЕР ЭЛЕКТРОННО - СЧЕТНЫЙ 43-96

МЕТОДИКА ПОВЕРКИ

ф Efl[

А.10.3 Определение составляющих относительной погрешности измерения периода:

т
  • - определение относительной погрешности —таблица А.7;

n-rv
  • - определение относительной погрешности запуска J3an, таблица А.8.

Таблица А.7

Параметры входного сигнала

Метки времени, с

Число усредняемых периодов ("N")

Допускаемое показание частотомера, мкс

Результаты измерений, мкс

Период (частота)

Напряжение

Вход А

Вход С

10 мкс

0,02 В

ю-“

1

10

±1

(100 кГц)

10

10.0

±0.1

100

10.00

±0.01

1 к

10.000

±0.001

ЮК

10.0000

±0.0001

100 к

10.00000

±0.00001

1 мкс

0,02 В

10

1.0

±0.1

(1000 кГц)

100

1.00

±0.01

1 к

1.000

±0.001

ЮК

1.0000

±0.0001

100 к

1.00000

±0.00001

Таблица А.8

Параметры входного сигнала

Метки времени, с

Число усредняемых периодов ("N")

Допускаемое показание частотомера, мс

Результаты измерений, мс

Период (частота)

Напряжение

Вход А

Вход С

100 мс (10 Гц)

0,02 В

10ц

1

100.0 ±3.3

10 мс (100 Гц)

10 s

1

10.00 ±0.33

Заключен ие____________________________________________________

соответствует/не соответствует

Поверитель __________________________________________________

(подпись, расшифровка подписи)

ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ 43-96

Методика поверки

УШЯИ.411186.006 МП

МРБ МП.2686-2017

Содержание

сопротивления защитного заземления

  • 5.3 Опробование

  • 5.4 Проверка работоспособности в режиме измерения частоты ..7

  • 5.5 Проверка работоспособности в режиме измерения периода..9

  • 5.6 Проверка работоспособности в режиме измерения

длительности импульсов

  • 5.7 Проверка работоспособности в режиме измерения

интервалов времени

  • 5.8 Проверка работоспособности в режиме измерения

отношения частот

  • 5.9 Проверка работоспособности в режиме счета числа

импульсов

  • 5.10 Проверка работоспособности в режиме измерения

коэффициента заполнения

  • 5.11 Проверка работы частотомера от внешнего источника

опорной частоты..........................................................,

Приложение А Форма протокола поверки

А.8 Проверка работоспособности в режиме измерения коэффициента

заполнения (5.10)

Таблица А.4

Параметры вхо

дного сигнала

Допускаемое показание частотомера

Результаты измерений

Период, мкс

Длительность, мкс

Напряжение, В

Полярность

Вход А

Вход С

100000

99990

0,05

Положи-тельная

(999.7-1000.1) Е-3

5000

(49.895-50.105) Е-3

1000

(9.899-10.101) Е-3

А.9 Проверка работы от внешнего источника опорной частоты (5.11)

А.10 Определение метрологических характеристик (5.12.1 - 5.12.3)

А.10.1 Определение относительной погрешности частоты встроенного опорного генератора

Таблица А.5

Определение относительной погрешности частоты встроенного опорного генератора

Значение относительной погрешности

измеренное

допускаемое

Относительная погрешность частоты на интервале 12 мес (<50|г)

±5-10*

Относительная погрешность частоты (б0 )

±5 10 е

Значение калибровочного числа ________________________

А.10.2 Определение составляющей относительной погрешности измерения частоты ——

'*еч Таблица А.6

Параметры входного сигнала

Время счета

Допускаемое показание частотомера

Результаты измерений

Частота. кГц

Напряжение, В

Вход А

Вход С

100000

0,02

1 мс

100.000     ±0.001 МГц

10 мс

100.0000    ±0.0001 МГц

100 мс

100.00000  ±0.00001 МГц

1 с

100.000000 ±0.000001 МГц

Юс

99.9999999 или OL

1200000

0,03

Вход В

1 мс

1.200000    ±0.000016 ГГц

10 мс

1.2000000   ±0.0000016 ГГц

100 мс

1.20000000 ±0.00000016 ГГц

1 с

OL

Продолжение таблицы А.1

Параметры входного сигнала

Дели-тель

Входное сопротивление

Время счета (число усреднений -"N")

Метки времени, с

Результаты измерений

Напряжение, мощность

Частота, период, длительность

Измерение длительности импульсов ("nAt/1 нс")

ВходА

ВходС

170 мВ

(эфф)

f = 5 МГц

1:1

50 Ом

(=10 МГц

f = 50 МГц

А.5 Проверка работоспособности в режиме измерения интервалов

времени (5.7)

Таблица А.2

Параметры входного

сигнала

Метки времени, с

Допускаемое показание частотомера, мкс

Результаты измерений

Период, мкс

Db мкс

D2, мкс

Напряжение

10

1

2

1,0 В

10 е

1.00 ±0.02

10

3

3.00 ±0.02

10

5

5.00 ±0.02

10

0,5

0.50 ±0.02

100

40

40.00±0.02

А.6 Проверка работоспособности в режиме измерения отношения

частот (5.8)

Таблица А.З

Параметры входного сигнала

Вход часто-томера

Отношение частот сигналов по входам

Число усредняемых периодов ("N")

Допускаемое показание частотомера

Результаты измерений

Напряжение, В

Частота

0,05

200 МГц

А

f(A)/f(C)

1

200.000 Е3±1

0,05

1 кГц

С

0,02

1 МГц

А

100 К

1.00000±0.00001

0,05

1 МГц

С

0,05

1 МГц

А

1 к

5 Е-3±0.001

0,05

200 МГц

С

0,05

1 кГц

А

f(C)/f(A)

1

200.000 Е3±1

0,05

200 МГц

С

0,05

1 МГц

А

100 к

1.00000±0.00001

0,02

1 МГц

С

0,05

200 МГц

А

1 к

5 Е-3+0.001

0,05

1 МГц

С

0,03

200 МГц

В

f(B)/f(C)

1

200.000 Е3±16

0,05

1 кГц

С

0,03

200 МГц

В

f(B)/f(A)

100

200.00±0.16

0,05

1 МГц

А

А.7 Проверка работоспособности в режиме счета числа импульсов (5.9)

Настоящая методика распространяется на частотомер электронно-счетный 43-96 ТУ BY 100039847.150-2017 (далее по тексту - частотомер) и устанавливает методы и средства первичной и последующей поверок.

Поверка должна проводиться в органах метрологической службы, аккредитованных в данном виде деятельности.

Межповерочный интервал - 12 мес.

1 Операции и средства поверки
  • 1.1 При проведении первичной и последующей поверок должны быть выполнены операции и применены средства поверки, указанные в таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Внешний осмотр

5.1

-

Проверка электрической прочности изоляции и сопротивления защитного заземления *

5.2

Установка высоковольтная измерительная УПУ-22. U- от 200 до 1500 В, пределы допускаемой приведенной погрешности ±3 %. Сопротивление 0,01 Ом, пределы допускаемой приведенной погрешности ±5 %

Опробование

5.3

-

Проверка работоспособности в режиме измерения частоты

5.4

Синтезатор частоты 46-71.

Диапазон частот от 10 до 1300 МГц, пределы допускаемой относительной погрешности ±1-10'8 (внутреннего генератора)

Генератор сигналов низкочастотный ГЗ-112/1. Частота от 10 до 1-107 Гц, погрешность ±3 %. Выходное напряжение от 0,1 до 10 В, погрешность ±6 %

Генератор сигналов низкочастотный прецизионный ГЗ-122. Частота от 0,001 Гцдо 2 МГц, погрешность ±5-10’7f. Выходное напряжение от 0,2 мВ до 2,5 В, погрешность ±4 %

Генератор сигналов высокочастотный Г4-79. Частота от 1,78 до 2,56 ГГц, погрешность ±0,5 %. Мощность от 0,02 до 10 мВт, погрешность ±1 дБ

Генератор сигналов высокочастотный Г4-80. Частота от 2,56 до 4,0 ГГц, погрешность ±0,5 %. Мощность от 0,02 до 10 мВт, погрешность ±1 дБ

Генератор сигналов высокочастотный Г4-227. Частота от 9 кГц до 4,0 ГГц, погрешность ±3-10‘7 f. Мощность от 0,1 до 20 мВт, погрешность ±1 дБ \

Генератор сигналов высокочастотный программируемый Г4-164.

Частота от 0,1 до 640 МГц, погрешность ±5-10'7. Выходное напряжение от 0,02 до 2 В, погрешность ±1 дБ

Продолжение таблицы 1.1

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Проверка работоспособности в режиме измерения частоты

5.4

Генератор импульсов Г5-60.

Длительность импульсов от 10 нс до 10 с, погрешность ±(1-10^ т +10 нс).

Период повторения от 100 нс до 10 с, погрешность ±1-10’6 Т.

Амплитуда импульсов от 0,01 до 10 В, погрешность ±(0,03 II +2 мВ)

Милливольтметр B3-36.

Напряжение от 3 мВ до 3 В в диапазоне частот от 10 кГц до 1 ГГц, погрешность ±4 %

Ваттметр МЗ-54. Частота от Одо 17,85 ГГц. Мощность от 10'4 до 1 Вт, погрешность ±6 %

Ваттметр МЗ-90. Частота от 0,02 до 17,85 ГГц. Мощность от 10‘7 до 10’2 Вт, погрешность ±6 %

Проверка работоспособности в режиме измерения периода

5.5

Генератор сигналов низкочастотный прецизионный ГЗ-122

Генератор сигналов низкочастотный ГЗ-112/1

Генератор сигналов высокочастотный программируемый Г4-164

Генератор импульсов Г5-60

Проверка работоспособности в режиме измерения длительности импульсов

5.6

Генератор импульсов Г5-60

Генератор сигналов высокочастотный программируемый Г4-164

Проверка работоспособности в режиме измерения интервалов времени

5.7

Генератор импульсов Г5-60

Проверка работоспособности в режиме измерения отношения частот

5.8

Генератор импульсов Г5-60

Генератор сигналов высокочастотный программируемый Г4-164

Проверка работоспособ ности в режиме счета числа импульсов

5.9

Генератор импульсов Г5-60

Генератор сигналов высокочастотный программируемый Г4-164

Проверка работоспособности в режиме измерения коэффициента заполнения

5.10

Генератор импульсов Г5-60

Проверка работы частотомера от внешнего источника опорной частоты

5.11

Генератор сигналов низкочастотный ГЗ-112/1

Частотомер электронно-счетный 43-88. Частота от 0,1 до 10 МГц, относительная погрешность опорного генератора ± 1-1О’7 (год)

Милливольтметр B3-36

А.4 Проверка работоспособности в режимах измерения частоты,

периода, длительности импульсов (5 4 - 5.6) Таблица А.1

Параметры входного сигнала

Дели-тель

Входное сопротивление

Время счета (число усреднений -"N")

Метки времени, с

Результаты измерений

Напряжение, мощность

Частота, период, длительность

Измерение частоты синусоидального сигнала                                ВходА

ВходС

0,02 В

1 Гц

1:1

1 МОм

Юс

100 Гц

1 с

10 кГц

100 МГц

50 Ом

1 с

0,03 В

170 МГц

0,05 В

200 МГц

1 В

1 МГц

1:1

1 МОм

10 мс

1:10

10 В

Вход В

0,03 В

100 МГц

100 мс

1 В

0,03 В

1200 МГц

10 мс

0,03 мВт

2500 МГц

0,03 мВт

3200 МГц

20 мВт

Измерение частоты импульсного сигнала

ВходА

ВходС

0,05 В

т= 10 нс, Т= 100 нс, f =10 МГц,

1:1

50 Ом

10 мс

-

-

полярность положит.

полярность отрицат.

Измерение периода синусоидального сигнала

ВходА

ВходС

0,05 В

Т = 5нс (1 = 200 МГц)

1:1

50 Ом

(100 К)

IO-8

(ЮК)

10-7

0,02 В

Т=10нс (f= 100 МГц)

(ЮК)

10-7

Т = 1 мкс (1=1МГц)

1 МОм

(100 К)

10-8

(ЮК)

10-7

Т = 100 мкс (f = 10 кГц)

(1 К)

10-5

Т=1мс (1=1кГц)

(100)

Ю-з

Т=1с а=1Гц)

(1)

10-3

10 В

Т=100 мкс (f= 10 кГц)

1:10

1 МОм

(100)

10-5

Измерение периода импульсного сигнала

0,05 В

т = 10 нс, Т = 100 нс

1:1

50 Ом

(ЮК)

10-7

-

-

полярность положит.

полярность отрицат.

Измерение длительности импульсов ("n At")

0,05 В

т = 1 мкс,Т = 100 мкс

1:1

50 Ом

10-8

-

-

полярность положит.

полярность отрицат.

10 В

полярность положит.

1:10

полярность отрицат.

Приложение А

(обязательное)

Форма протокола поверки

Протокол №____

поверки частотомера электронно-счетного 43-96 зав. №___, выпуск 20__года

Дата проведения поверки ___________________________________________

число, месяц, год

Прин адл ежит:    _____________________________________________________

наименование организации

Наименование организации, проводившей поверку:________________________

Методика поверки          УШЯИ.411186.006 МП (МРБ МП.2686-2017)

Условия поверки:

  • - температура окружающего воздуха, °C ________________________

  • - относительная влажность воздуха, %    _________________________

  • - атмосферное давление, кПа (мм рт. ст.) _________________________

  • - напряжение питающей сети, В          ________________________

Средства поверки:_________________________________________________

А.1 Внешний осмотр (5.1)                      _______________

А.2 Проверка электрической прочности изоляции

и сопротивления защитного заземления (5.2)_______________

А.З Опробование (5.3)                         _______________

Продолжение таблицы 1.1

Наименование операции

Номер пункта МП

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики

Определение относительной погрешности частоты встроенного опорного генератора

5.12.1

Стандарт частоты рубидиевый СЧВ-74.

Сигнал частотой 5 МГц, относительная погрешность ±3-1010

Компаратор частоты 47-39. Сличение частот

5 МГц, нестабильность частоты ±1-10’11

Определение относительной погрешности измерения частоты

5.12.2

Синтезатор частоты 46-71.

Диапазон частот от 10 до 1300 МГц, погрешность внешнего опорного сигнала ±1-10'9

Определение относительной погрешности измерения периода

5.12.3

Генератор сигналов низкочастотный прецизионный ГЗ-122

* Операция выполняется при первичной поверке и после ремонта.

Примечания

  • 1 При проведении поверки разрешается применять другие средства поверки, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2 Средства измерений (СИ), используемые для поверки, должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

2  Требования к квалификации поверителей
  • 2.1 К проведению поверки частотомера допускаются лица, подтвердившие компетентность выполнения данного вида поверочных работ.

3  Требования безопасности
  • 3.1 При проведении поверки необходимо соблюдать требования безопасности, указанные в ТКП 181-2009 "Правила технической эксплуатации электроустановок потребителей".

  • 3.2 При подготовке и проведении поверки частотомера должны соблюдаться требования безопасности, указанные в руководстве по эксплуатации частотомера (2.1 "Меры безопасности") и эксплуатационной документации применяемых СИ.

4  Условия поверки и подготовка к ней
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха          (20 ± 5) °C;

  • - относительная влажность воздуха           от 30 % до 80 %;

  • - атмосферное давление       от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

  • 4.2 Перед проведением поверки частотомер выдержать в условиях, установленных в 4.1 не менее 4 ч.

  • 4.3 Средства поверки подготовить к работе в соответствии с их эксплуатационной документацией.

  • 4.4 При подготовке к поверке частотомера должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации УШЯИ.411186.006 РЭ.

  • 4.5 Частотомер обеспечивает работоспособность через 1 мин после включения, а метрологические характеристики - через 1 ч (кроме 5.12.1).

5  Проведение поверки 5.1  Внешний осмотр
  • 5.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого частотомера следующим требованиям:

  • - соответствие комплектности требованиям руководства по эксплуатации;

  • - качество крепления органов управления, четкость фиксации их положения, наличие вставок плавких и их соответствие маркировочным надписям;

  • - отсутствие механических повреждений;

  • - чистота и исправность разъемов, четкость маркировки частотомера.

Частотомер, не соответствующий указанным требованиям, не допускается к дальнейшей поверке и направляется в ремонт.

5.2 Проверка электрической прочности изоляции и сопротивления защитного заземления
  • 5.2.1 Проверку электрической прочности изоляции цепи питания частотомера проводят по ГОСТ 12.2.091 -2012 в нормальных условиях применения с помощью установки высоковольтной измерительной УПУ-22, подключенной между соединенными вместе питающими штырями вилки сетевого шнура и контактом защитного заземления. Переключатель питания частотомера должен быть во включенном положении.

Изоляция должна выдерживать действие испытательного напряжения 1500 В (среднеквадратическое значение напряжения) в течение 1 мин.

Проверку сопротивления защитного заземления проводят по ГОСТ 12.2.091-2012.

Измерения проводят между заземляющим штырем сетевой вилки и всеми доступными для прикасания токопроводящими частями частотомера.

6 Оформление результатов поверки
  • 6.1 Результаты поверки оформляют протоколом (приложение А).

  • 6.2 Если частотомер по результатам поверки признан пригодным к применению, то на него наносят поверительное клеймо и выдают Свидетельство о поверке установленного образца и (или) отмечают в руководстве по эксплуатации.

После проведения подстройки частоты встроенного опорного генератора в Свидетельстве о поверке записывают значение калибровочного числа.

В разделе "Особые отметки" руководства по эксплуатации делают отметку о поверке, записывают значение калибровочного числа и заверяют подписью и оттиском клейма поверителя.

  • 6.3 Если частотомер по результатам поверки признан непригодным к применению, поверительное клеймо гасят, Свидетельство о поверке аннулируют, выписывают Заключение о непригодности установленного образца и (или) отмечают в разделе "Особые отметки" руководства по эксплуатации.

Таблица 5.9

Параметры входного сигнала

Метки времени, с

Число усредняемых периодов ("N")

Допускаемое показание частотомера, мкс

Период (частота)

Напряжение

10 мкс

0,02 В

10'6

1

10

±1

(100 кГц)

10

10.0

±0.1

100

10.00

±0.01

1 К

10.000

±0.001

10 К

10.0000

±0.0001

100 К

10.00000 ±0.00001

1 мкс

0,02 В

10

1.0

±0.1

(1000 кГц)

100

1.00

±0.01

1 К

1.000

±0.001

10 К

1.0000

±0.0001

100 К

1.00000

±0.00001

Аналогичные измерения проводят по входу С частотомера.

Результаты поверки считают удовлетворительными, если показания частотомера находятся в пределах допускаемых значений, указанных в таблице 5.9.

  • 5.12.3.2 Определение относительной погрешности запуска <5>ап для синусоидального входного сигнала при запуске в точке с максимальной крутизной проводят по входам А и С частотомера с помощью генератора ГЗ-122.

На частотомере устанавливают режим измерения периода по входу А, делитель 1:1, входА открытый, входное сопротивление 1 МОм, уровень запуска значением 0 мВ.

От генератора подают сигнал на вход А частотомера и проводят измерение его периода согласно таблице 5.10.

Таблица 5.10

Параметры входного сигнала

Метки времени, с.

Число усредняемых периодов ("N")

Допускаемое показание частотомера, мс

Период (частота)

Напряжение

100 мс(10 Гц)

0,02 В

w4

1

100.0 ±3.3

Юме (100 Гц)

10'5

1

10.00 ±0.33

Аналогичные измерения проводят по входу С частотомера.

Результаты поверки считают удовлетворительными, если показания частотомера находятся в пределах допускаемых значений, указанных в таблице 5.10.

Результаты проверки считают удовлетворительными, если во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции, а измеренное значение сопротивления защитного заземления не превышает 0,1 Ом.

5.3 Опробование
  • 5.3.1  Проверка частотомера в режиме самоконтроля

  • 5.3.1.1 Подключают сетевой шнур к питающей сети. Включение частотомера осуществляют переключателем ''СЕТЬ" (положение "I"), через 30 с на индикаторе частотомера установится "нулевое" показание и мигание индикатора

Проводят самоконтроль частотомера в соответствии с руководством по эксплуатации.

  • 5.3.2 Идентификация встроенного программного обеспечения (ПО)

Процедуру идентификации встроенного ПО проводят при первичной поверке.

Конструкция частотомера исключает возможность несанкционированного влияния на ПО прибора и измерительную информацию.

Идентификационные данные (признаки) встроенного ПО:

  • - идентификационное наименование ПО - недоступно;

  • - номер версии (идентификационный номер) ПО - не ниже 1.1;

  • - цифровой идентификатор - недоступен.

Для подтверждения соответствия встроенного ПО требуемому номеру версии необходимо включить питание частотомера, при этом на экран выводятся идентификационные данные частотомера. Соответствие встроенного ПО подтверждается сличением выводимой на экран частотомера информации с данными, приведенными выше.

  • 5.3.3 В случае обнаружения неисправностей частотомер бракуется и к дальнейшей поверке не допускается.

5.4 Проверка работоспособности в режиме измерения частоты
  • 5.4.1 Работоспособность частотомера по входу А (С, В) при синусоидальной форме входного сигнала проверяют при минимальном и максимальном уровнях входных сигналов на частотах, указанных в таблице 5.1.

На частотомере устанавливают режим измерения частоты (Т) п о проверяемому входу А (С, В), вход открытый.

От источника подают сигнал на соответствующий вход частотомера и проводят измерение частоты в режимах согласно таблице 5.1.

Уровень входного сигнала (мощности) контролируют милливольтметром B3-36 (ваттметрами МЗ-90, МЗ-54).

Примечание - При проведении измерений по входу А (С) при помощи кнопок "КАНАЛЫ" и "АВТО" (или ручкой "УСТАНОВКА") устанавливают такое значение уровня запуска, при котором наблюдаются устойчивые показания частотомера.

Таблица 5.1

Параметры входного сигнала

Вход частотомера

Делитель

Входное сопротивление

Время счета

Тип

источника

Напряжение (мощность)

Частота

ГЗ-122

0,02 В

1 Гц

А (С)

1:1

1 МОм

10 с

100 Гц

1 с

10 кГц

Г4-164

100 МГц

50 Ом

1 с

Г4-164

0,03 В

170 МГц

1:1

50 Ом

1 с

0,05 В

200 МГц

ГЗ-112/1

1 В

1 МГц

1:1

1 МОм

10 мс

2 В

1:10

10 В

Г4-164

0,03 в

100 МГц

В

Произвольное

100 мс

1 в

46-71

0,03 в

1200 МГц

10 мс

Г4-79

0,03 мВт

2500 МГц

Г4-80

0,03 мВт

3200 МГц

Г4-227

20 мВт

Результаты проверки считают удовлетворительными, если показания частотомера по входам А, С, В соответствуют установленным на генераторе значениям частоты синусоидального сигнала с учетом погрешности их установки и нестабильности.

  • 5.4.2 Работоспособность частотомера по входу А (С) при импульсной форме входного сигнала проверяют при минимальном уровне входного сигнала при положительной и отрицательной полярности входных импульсов.

На частотомере устанавливают режим измерения частоты по входу А, вход А открытый, делитель 1:1, входное сопротивление 50 Ом, время счета - 10 мс, полярность в соответствии с полярностью входного сигнала.

От генератора Г5-60 на вход А частотомера подают сигнал с параметрами:

  • - длительность импульса 10 нс; период следования 100 нс;

  • - амплитуда импульса 0,05 В, положительная полярность.

Проводят измерение частоты (10 МГц) частотомером.

Повторяют измерение частоты, установив на генераторе Г5-60 импульсы отрицательной полярности.

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если показания частотомера по входам А, С соответствуют установленным на генераторе значениям частоты импульсного сигнала с учетом погрешности их установки и нестабильности.

Таблица 5.8

Параметры входного сигнала

Вход частотомера

Время счета

Допускаемое показание частотомера

Частота, кГц

Напряжение, В

100000

0,02

А (С)

1 мс

100.000     ±0.001 МГц

10 мс

100.0000    ±0.0001 МГц

100 мс

100.00000   ±0.00001 МГц

1 с

100.000000  ±0.000001 МГц

Юс

99.9999999 или OL

1200000

0,03

В

1 мс

1.200000   ±0.000016 ГГц

10 мс

1.2000000  ±0.0000016 ГГц

100 мс

1.20000000 ±0.00000016 ГГц

1 с

OL

Результаты поверки считают удовлетворительными, если показания частотомера находятся в пределах допускаемых значений, указанных в таблице 5.8.

  • 5.12.3 Относительную погрешность измерения периода 8Т определяют для синусоидального входного сигнала по составляющим погрешности:

  • - относительной погрешности частоты встроенного опорного генератора 8(определяется при поверке по 5.12.1);

  • - относительной погрешности измерения, обусловленной дискретностью счета(метод 5.12.3.1),

где п - число усредняемых периодов входного сигнала;

То - период меток времени частотомера, с;

Тх - период входного сигнала, с;

  • -  относительной погрешности запуска <5ьап (метод 5.12.3.2).

  • 5.12.3.1 Определение относительной погрешности измерения периода, обусловленной дискретностью счета, проводят путем измерения периода сигнала, подаваемого от генератора ГЗ-122 на вход А (С) поверяемого частотомера (рисунок 5.3). При этом генератор ГЗ-122 включают в режим внешнего запуска от опорного генератора поверяемого частотомера.

На частотомере устанавливают режим измерения периода по входу А, делитель 1:1, входА открытый, входное сопротивление 1 МОм, режим работы от внутреннего источника опорной частоты.

Значение периода выходного сигнала генератора ГЗ-122, метки времени и число усредняемых периодов на частотомере, соответствующие поверяемой точке, устанавливают по таблице 5.9.

  • 5.12.2 Относительную погрешность измерения частоты 6, определяют для синусоидального сигнала по составляющим погрешности:

  • - относительной погрешности частоты встроенного опорного генератора 5(определяется при поверке по 5.12.1);

  • - относительной погрешности измерения, обусловленной дискретностью счета —(метод 5.12.2.1),

ft' Гсч

где fx - измеряемая частота, Гц;

тсч - время счета частотомера (установленное) при измерении частоты по входу А (С, В), с;

К - коэффициент: К = 1 для каналов А, С; К= 16 для канала В

  • 5.12.2.1 Определение относительной погрешности измерения, обусловленной дискретностью счета по входу А (С, В) частотомера, проводят путем измерения частоты, подаваемой от эталонного синтезатора частоты 46-71, при этом опорная частота 5 МГц для синтезатора подается от поверяемого частотомера.

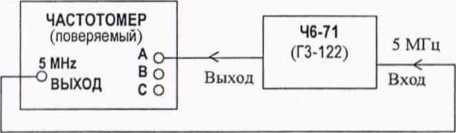

Измерения проводят по схеме, приведенной на рисунке 5.3.

ГЗ-122  - генератор сигналов низкочастотный прецизионный;

46-71   - синтезатор частоты.

Примечание - При определении составляющих погрешности измерения периода по входу А (С) вместо синтезатора частоты 46-71 использовать генератор ГЗ-122.

Рисунок 5.3 - Схема подключения приборов для определения составляющих погрешности измерения частоты по входу А (С, В) и измерения периода по входу А (С), обусловленных дискретностью счета

На частотомере устанавливают режим измерения частоты по проверяемому входу, входное сопротивление 50 Ом, делитель 1:1, вход открытый.

Значение частоты выходного сигнала синтезатора 46-71 и время счета на частотомере, соответствующие поверяемой точке, устанавливают по таблице 5.8. Уровень входного сигнала контролируют милливольтметром B3-36.

5.5 Проверка работоспособности в режиме измерения периода
  • 5.5.1 Работоспособность частотомера по входу А (С) при синусоидальной форме входного сигнала проверяют при минимальном и максимальном уровнях входного сигнала и значениях периода, указанных в таблице 5.2.

На частотомере устанавливают режим измерения периода ("Т") по входу А, вход А открытый, делитель 1:1.

От источника подают сигнал на вход А частотомера и проводят измерение его

периода в режимах согласно таблице 5.2. Таблица 5.2

Параметры входного сигнала

Дели-тель

Входное сопротивление

Метки времени, с

Число усредняемых периодов (N)

Тип

источника

Напряжение. В

Период (частота)

Г4-164

0,05

5 нс (200 МГц)

1:1

50 Ом

10 е

100 К

10'7

10 К

0,02

10 нс (100 МГц)

10'7

10 К

ГЗ-122

0,02

1 мкс (1 МГц)

1:1

1 МОм

10’8

100 К

10'7

10 К

100 мкс (10 кГц)

10*э

1 К

1 мс (1 кГц)

10'3

100

1 с (1 Гц)

10’3

1

ГЗ-112/1

10

100 мкс (10 кГц)

1:10

1 МОм

10'5

100

Аналогичные измерения проводят по входу С.

Результаты проверки считают удовлетворительными, если показания частотомера по входам А, С соответствуют установленным на генераторе значениям периода сигналов синусоидальной формы с учетом погрешности их установки и нестабильности.

  • 5.5.2 Работоспособность частотомера по входу А (С) при импульсной форме входного сигнала проверяют, измеряя период следования импульсов при минимальном уровне входного сигнала при положительной и отрицательной полярности входных импульсов.

На частотомере устанавливают режим измерения периода по входу А, вход А открытый, метки времени -10’7 с, число усредняемых периодов -10 К, входное сопротивление 50 Ом, полярность в соответствии с полярностью входного сигнала.

От генератора Г5-60 на вход А частотомера подают сигнал с параметрами:

  • - длительность импульса 10 нс; период следования 100 нс;

  • - амплитуда импульса 0,05 В, положительная полярность.

Проводят измерение периода частотомером. Повторяют измерение периода, установив на генераторе Г5-60 импульсы отрицательной полярности.

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если показания частотомера по входам А, С соответствуют установленным на генераторе значениям периода импульсного сигнала с учетом погрешности их установки и нестабильности.

5.6 Проверка работоспособности в режиме измерения длительности импульсов
  • 5.6.1 Работоспособность частотомера по входу А (С) в режиме измерения длительности импульсов проверяют с помощью генератора Г5-60 при минимальной длительности импульса входного сигнала положительной и отрицательной полярности при минимальной и максимальной амплитуде.

На частотомере устанавливают режим измерения длительности импульсов (режим "nAt") по входу А, вход А открытый, делитель 1:1, метки времени - 10’8 с, входное сопротивление 50 Ом, полярность в соответствии с полярностью входного сигнала.

От генератора Г5-60 на вход А частотомера подают сигнал с параметрами:

  • - длительность импульса 1 мкс; период следования 100 мкс;

  • - полярность импульсов положительная;

  • - амплитуда импульса 0,05 В, а затем 10 В при включенном делителе 1:10.

Проводят измерение длительности импульса частотомером. Повторяют измерение длительности импульса, установив на генераторе Г5-60 импульсы отрицательной полярности.

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если показания частотомера соответствуют установленным на генераторе значениям длительностей импульсов с учетом погрешности их установки и нестабильности.

  • 5.6.2 Измерение длительности импульсов в режиме "nAt/1 нс" по входу А (С) проверяют с помощью генератора Г4-164.

На частотомере устанавливают режим измерения длительности ("nAt/1 нс") по входу А, входА открытый, делитель 1:1, входное сопротивление 50 Ом, уровень запуска 0 мВ.

Нажимают кнопку "ТЕСТ” и выполняют калибровку измерителя малых длительностей.

На индикаторе должны отображаться значения двух калибровочных чисел, по которым контроллер индикации вычисляет коэффициенты калибровки.

Включают режим измерений, нажав повторно копку "ТЕСТ".

От генератора Г4-164 на входА частотомера подают сигнал и проводят измерение длительности импульса частотомером согласно таблице 5.3.

Таблица 5.3

Параметры входного сигнала

Допускаемое показание частотомера, нс

Частота, МГц

Напряжение

5

170 м В

(среднеквадратическое значение)

100 ±3

10

50 ±3

50

10±3

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если частотомер выполняет измерение длительности импульсов в соответствии с таблицей 5.3.

Сигнал частотой 5 МГц опорного генератора с выхода "5 MHz ВЫХОД" поверяемого частотомера подают на "ВХОД fx" компаратора 47-39. На "ВХОД f0" компаратора 47-39 подают сигнал частотой 5 МГц от эталонного источника частоты - стандарта частоты С4В-74.

На компараторе 47-39 устанавливают режим измерения "af/f", период измерения 1 с, число усреднений 1. Записывают не менее 10 последовательных показаний компаратора <50/ и находят их среднее арифметическое относительной погрешности частоты опорного генератора <50.

Относительную погрешность частоты встроенного опорного генератора <50 определяют по формуле

(5.1)

где 80i - значение / -го наблюдения относительной погрешности частоты; п - число проведенных единичных наблюдений.

Результаты поверки считают удовлетворительными, если относительная погрешность частоты встроенного опорного генератора на интервале времени 12 мес (<5012) находится в пределах ± 5-10’8

Примечание - Время 12 мес отсчитывают с момента предыдущей поверки, когда действительное значение частоты встроенного опорного генератора было установлено с относительной погрешностью ± 5-10'9.

  • 5.12.1.1 После определения относительной погрешности частоты встроенного опорного генератора, производят установку его частоты с погрешностью не более ±5-1О’9.

Подстройку частоты встроенного опорного генератора проводят через 2 ч после включения частотомера путем изменения значения калибровочного числа и сохранения его в памяти частотомера.

После подстройки частоты частотомер выключают на 30 мин, затем снова включают и по истечении времени установления рабочего режима, равного 1 ч, определяют относительную погрешность частоты встроенного опорного генератора по методу, описанному выше.

Результаты поверки считают удовлетворительными, если относительная погрешность частоты встроенного опорного генератора не превышает ±5-10’9. В противном случае подстройку частоты повторить.

5.11 Проверка работы частотомера от внешнего источника опорной частоты
  • 5.11.1 Проверку работы частотомера от внешнего источника опорной частоты 5 МГц проводят путем подачи на вход "5 MHz ВХОД" частотомера от генератора ГЗ-112/1 сигнала частотой (5000,0 ± 0,1) кГц напряжением от 0,5 до ЗВ среднеквадратического значения,

На частотомере устанавливают режим работы от внешнего источника опорной частоты ("ИНДИКАЦИЯ/ОГ/Внешний") и режим "Тест измерения частоты" по входу А

Напряжение входного сигнала контролируют милливольтметром B3-36, частоту - частотомером 43-88

Результаты проверки считают удовлетворительными, если при изменении напряжения входного сигнала частотой 5 МГц в пределах от 0,5 до 3 В среднеквадратического значения выполняется "Тест измерения частоты" по входу А

5.12 Определение метрологических характеристик
  • 5.12.1 Определение относительной погрешности частоты встроенного опорного генератора на интервале времени 12 мес (JoJ2) проводят по схеме, приведенной на рисунке 5.2.

Время установления рабочего режима поверяемого частотомера не менее 1 ч, режим работы от внутреннего источника опорной частоты ("Внутренний").

Перед определением погрешности проверяют значение калибровочного числа:

  • - устанавливают на частотомере режим калибровки, нажав последовательно кнопки "ИНДИКАЦИЯ", "F4 (КАЛИБР)". На частотомере должна высветиться надпись "Калибровка ххх", где ххх - калибровочное число.

  • - сравнивают соответствие значений калибровочного числа на частотомере с калибровочным числом, указанном в свидетельстве о предыдущей поверке.

Если значение калибровочного числа на частотомере другое, то устанавливают значение калибровочного числа, указанное в свидетельстве.

Изменение значения калибровочного числа и сохранение нового значения в памяти частотомера осуществляют в соответствии с приложением А руководства по эксплуатации.

СЧВ -74   - стандарт частоты рубидиевый;

47-39     - компаратор частоты.

Рисунок 5.2 - Схема подключения приборов для измерения частоты встроенного опорного генератора

5.7 Проверка работоспособности в режиме измерения интервалов времени
  • 5.7.1 Работоспособность частотомера по входу А (С) в режиме измерения интервалов времени проверяют с помощью генератора Г5-60.

Собирают схему в соответствии с рисунком 5.1.

ЧАСТОТОМЕР

Г5-60

(поверяемый)

А о-

_Jv01.2V 50 0

в о

О

С О

—о 10 V 50Q

Г5-60- генератор импульсов.

Рисунок 5.1 - Схема подключения приборов для измерения интервалов времени

На частотомере устанавливают.

-режим измерения интервала времени ("Интервал"), метки времени 10’8с, канал А активный;

  • - на канале А - вход А открытый, делитель 1:10, входное сопротивление 50 Ом, уровень запуска минус 500 мВ, полярность отрицательная;

  • - на канале С - вход С открытый, делитель 1:10, входное сопротивление 50 Ом, уровень запуска 100 мВ, полярность положительная.

На генераторе Г5-60 устанавливают:

  • - режим работы "3", полярность сигнала положительная,

  • - напряжение сигнала 1,0 В; временной сдвиг D2 2 мкс.

Проводят измерение интервалов времени частотомером в режимах согласно таблице 5.4.

Таблица 5.4

Параметры входного сигнала

Допускаемое показание частотомера, мкс

Период, мкс

D,

Напряжение

10

1

1,0В

1.00±0.02

10

3

3.00±0.02

10

5

5.00±0.02

10

0.5

0.50±0.02

100

40

40.00±0.02

Результаты проверки считают удовлетворительными, если частотомер выполняет измерения интервалов времени в соответствии с таблицей 5.4.

5.8 Проверка работоспособности в режиме измерения отношения частот
  • 5.8.1 Работоспособность частотомера в режиме измерения отношения частот проверяют в режимах согласно таблице 5 5.

На частотомере устанавливают режим измерения отношения частот, входы А, С закрытые, делитель 1:1, входное сопротивление 50 Ом.

От источников на проверяемые входы частотомера подают сигналы и проводят измерения отношения частот в режимах согласно таблице 5.5.

Таблица 5.5

Параметры входного сигнала

Вход частотомера

Отношение частот сигналов по входам

Число усредняемых периодов ("N")

Допускаемое показание частотомера

Тип источника

Напряжение, В

Частота

Г4-164

0,05

200 МГц

А

f(A)/f(C)

1

200.000 Е311

Г5-60

0,05

1 кГц

С

Г4-164

0,02

1 МГц

А

100 К

1.0000010.00001

Г5-60

0,05

1 МГц

С

Г5-60

0,05

1 МГц

А

1 К

5 Е-310.001

Г4-164

0,05

200 МГц

С

Г5-60

0,05

1 кГц

А

f(C)/f(A)

1

200.000 Е311

Г4-164

0,05

200 МГц

С

Г5-60

0,05

1 МГц

А

100 К

1.0000010.00001

Г4-164

0,02

1 МГц

С

Г4-164

0,05

200 МГц

А

1 к

5 Е-310.001

Г5-60

0,05

1 МГц

С

Г4-164

0,03

200 МГц

В

f(B)/f(C)

1

200.000 Е3116

Г5-60

0,05

1 кГц

с

Г4-164

0,03

200 МГц

в

f(B)/f(A)

100

200.0010.16

Г5-60

0,05

1 МГц

А

Результаты проверки считают удовлетворительными, если частотомер выполняет измерения отношения частот сигналов в соответствии с таблицей 5.5.

5.9 Проверка работоспособности в режиме счета числа импульсов
  • 5.9.1 Работоспособность частотомера в режиме счета числа импульсов проверяют по входу В частотомера за время действия длительности сигнала "GATE" по входу С.

Подключают генераторы к частотомеру:

  • - Г4-164 выход "0,03 pV...2 V 50 Q" ко входу В частотомера;

  • - Г5-60 выход "10 V 50 Q" ко входу С частотомера через аттенюатор "40 dB" из комплекта генератора Г5-60.

На частотомере устанавливают режим счета импульсов по входу В - режим "В (тС)", входе открытый, делитель 1:1, входное сопротивление 50 0м, время индикации 1 с.

От генераторов на входы С и В частотомера подают сигналы с параметрами, указанными в таблице 5.6 и выполняют измерение частотомером

Таблица 5.6

Параметры входного сигнала

Номинальное показание частотомера

По входу В (источник Г4-164)

По входу С (источник Г5-60)

Частота, МГц

Напряжение, В

Период

Длительность

Напряжение, В

600

0,03

100 мкс

10 мкс

0,05

6.000 ЕЗ

400

4.000 ЕЗ

200

2.000 ЕЗ

100

10 мкс

1 мкс

100

Результаты проверки считают удовлетворительными, если частотомер выполняет счет числа импульсов с учетом погрешности установки и нестабильности генераторов.

5.10 Проверка работоспособности в режиме измерения коэффициента заполнения
  • 5.10.1 Работоспособность частотомера в режиме измерения коэффициента заполнения проверяют путем измерения длительности и периода импульсных сигналов по входу А (С). Измерения проводят с помощью генератора Г5-60.

На частотомере устанавливают режим измерения коэффициента заполнения ("1/S") по входу А, входА открытый, делитель 1:1, метки времени - 10'5с, входное сопротивление 50 Ом, полярность в соответствии с полярностью входного сигнала.

От генератора Г5-60 на вход А частотомера подают сигнал в соответствии с таблицей 5.7, измеряют частотомером коэффициент заполнения импульсов.

Таблица 5.7

Параметры входного сигнала

Допускаемое показание частотомера

Период, мкс

Длительность, мкс

Напряжение, В

Полярность

100000

99990

0,05

Положи-тельная

(999.7- 1000.1) Е-3

5000

(49.895-50.105) Е-3

1000

(9.899 - 10.101) Е-3

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если частотомер выполняет измерение коэффициента заполнения в соответствии с таблицей 5.7.

13
