Методика поверки «ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ 3051S» (МП 207.2-005-2016)

УТВЕРЖДАЮ

Замес ти гель ди ректора но производственной метрологии

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ 3051S

Методика поверки

МП 207.2-005-2016

Настоящая методика распространяется на преобразователи давления измерительные 3051S. изготавливаемые по технической документации фирмы «Rosemount Inc.». США или по техническим условиям ГУ 4212-076-51453097-2015 (только АО ПГ "Метрам").

Преобразователи давления измерительные 3051S (далее - преобразователи) предназначены для измерения абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Настоящая методика распространяется, в том числе, и на преобразователи разности давлений, используемые для измерений расхода, уровня и других параметров, функционально связанных с давлением, а также на преобразователи давления 3051S. связанных между собой электрическим кабелем, образуя единую систему ERS. рассчитывающую разность давлений.

Рекомендация устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической (в процессе эксплуатации) поверок преобразователей.

Интервал между поверками 5 лет.

• 1.1 При проведении поверки выполняют следующие операции:

• - внешний осмотр -5.1;

• - опробование - 5.2;

• - проверка идентификационных данных программного обеспечения - 5.3;

• - определение основной погрешности - 5.4.

2.1 При проведении поверки применяют средства поверки, указанные в таблице I. Таблица 1

Окончание таблицы 1

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью, при условии обеспечения ими критериев проведения поверки в соответствии с разделом 5.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на преобразователи, а также требования по безопасной эксплуатации применяемых средств поверки, указанные в технической документации на эти средства.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• -  температура окружающего воздуха (23±2) °C;

• -  относительная влажность окружающего воздуха не более 80 %;

• -  давление в помещении, где проводят поверку (далее — атмосферное давление), в пределах (84... 106.7) кПа или (630...800) мм рт. ст.;

• -  напряжение питания постоянного тока в соответствии с технической документацией на преобразователь. Номинальное значение напряжения питания и требования к источнику питания - в соответствии с технической документацией на преобразователь. Отклонение напряжения питания от номинального значения не более ±1 %. если иное не указано в технической документации на преобразователь;

• -  сопротивление нагрузки при поверке - в соответствии с технической документацией на преобразователь;

• -  рабочая среда — воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений, не превышающими 2,5 МПа, и жидкость при поверке преобразователей с верхними пределами измерений более 2,5 МПа. Допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0.4 до 2.5 МПа при условии тщательного заполнения жидкостью всей системы поверки. Допускается использовать воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений более 2,5 МПа при условии соблюдения соответствующих правил безопасности;

• -  колебания давления окружающего воздуха, вибрация, тряска, удары, наклоны, магнитные поля и другие возможные воздействия на датчик при его поверке не должны приводить к выходу за допускаемые значения метрологических характеристик;

• -  импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными сосудами, ёмкость каждого из которых не более 50 л.

• 4.2 При поверке преобразователей разности давлений с приёмными камерами для подвода большего давления («плюсовая» камера) и меньшего давления («минусовая» камера) значение измеряемой величины (разности давлений) устанавливают, подавая соответствующее значение избыточного давления в «плюсовую» камеру преобразователя, при этом «минусовая» камера сообщается с атмосферой.

При поверке преобразователей разности давлений с малыми пределами измерений для уменьшения влияния на результаты поверки не устранённых колебаний давления окружающего воздуха «минусовая» камера преобразователя может соединяться с камерой эталона, сообщающейся с атмосферой, если это предусмотрено в конструкции СИ. При поверке преобразователей разности давлений в «минусовой» камере может поддерживаться постоянное опорное давление, создаваемое другим эталонным задатчиком или основным задатчиком измеряемой величины с дополнительным блоком опорного давления.

• 4.3 Перед проведением поверки преобразователей должны быть выполнены следующие подготовительные работы:

• -  преобразователь должен быть выдержан не менее 3 ч при температуре, указанной в 4.1, если иное не указано в технической документации на преобразователь;

• —  выдержка преобразователя перед началом испытаний не менее 1 мин после включения питания, если иное не указано в технической документации;

• —  преобразователь должен быть установлен в рабочее положение с соблюдением указаний технической документации:

• —  система, состоящая из соединительных линий для передачи давления, эталонов и вспомогательных средств для задания и передачи измеряемой величины, должна быть проверена на герметичность в соответствии с 4.3.1 - 4.3.4.

• 4.3.1 Проверку герметичности системы, предназначенной для поверки преобразователей с пределами измерений в области избыточного давления и разрежения, проводят при давлении равном верхнему пределу измерений избыточного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей с пределом измерений разрежения 100 кПа. проводят при разрежении, равном 0.9 - 0.95 значения атмосферного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, проводят в соответствии с 4.3.3.

Проверку герметичности системы, предназначенной для поверки остальных преобразователей проводят при значениях давления, равных верхнему пределу измерений поверяемого преобразователя.

• 4.3.2 При проверке герметичности системы, предназначенной для поверки преобразователей, указанных в 4.3.1. на место поверяемого преобразователя устанавливают заведомо герметичный преобразователь или любое другое средство измерений с погрешностью измерений не более 2,5% от значений давления, соответствующих требованиям 4.3.1, и позволяющее зафиксировать изменение давления на величину 0,5 % от заданного значения давления. Далее в системе создают давление, установившееся значение которого соответствует требованиям 4.3.1, после чего отключают источник давления. Если в качестве эталона применяют грузопоршневой манометр, то его колонку и пресс также отключают.

Систему считают герметичной, если после 3-х мин выдержки под давлением, равным или близким верхнему пределу измерений преобразователей, не наблюдают падения давления в течение последующих 2 мин. При необходимости время выдержки под давлением может быть увеличено.

При поверке основной погрешности датчика систему считают герметичной, если за 30 с спад давления не превышает 0.3 % от верхнего предела измерений поверяемого преобразователя.

Допускается изменение давления в системе, обусловленное изменением температуры окружающего воздуха и рабочей среды в пределах ± (0,5... 1) °C.

• 4.3.3 Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, проводят следующим образом, если иное не указано в технической документации.

Устанавливают в системе заведомо герметичный преобразователь или любое другое средство измерений абсолютного давления, отвечающее требованиям к СИ в соответствии с п.4.3.2. Создают в системе абсолютное давление не более 0.07 кПа и поддерживают его в течение 2-3 мин. после чего отключают устройство, создающее абсолютное давление, и эталон при необходимости (например, отключают колонки грузопоршневого манометра).

После выдержки системы в течение 1 мин изменение давления не должно превышать 0,5 % верхнего предела измерений поверяемого преобразователя.

Допускается поправка при изменении температуры окружающего воздуха и рабочей среды.

• 4.3.4 Если система предназначена для поверки преобразователей с разными верхними пределами измерений, проверку герметичности рекомендуется проводить при давлении, соответствующего наибольшему из этих значений.

• 5.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• -  соответствие его внешнего вида технической документации и отсутствие видимых дефектов;

• -  наличие дополнительных выходных устройств - цифровых индикаторов и (или) других устройств предусмотренных технической документацией;

• -  наличие на корпусе преобразователя таблички с маркировкой, соответствующей паспорту или документу, его заменяющему;

• -  наличие паспорта или документа, его заменяющего;

• -  наличие таблички, определяющей конфигурацию преобразователей (для высокого или низкого давления) для преобразователей, входящих в систему ERS.

• 5.2 Опробование

  • 5.2.1 При опробовании проверяют герметичность и работоспособность преобразователя.

  • 5.2.2 Работоспособность преобразователя проверяют, изменяя измеряемую величину от нижнего до верхнего предела измерений. При этом должно наблюдаться изменение выходного сигнала и индикации на дополнительных выходных устройствах преобразователя.

Для преобразователей с пределами измерений в области избыточного давления и разрежения проверяют только при избыточном давлении, для преобразователей с пределом измерений разрежения 100 кПа работоспособность проверяют при изменении разрежения до значения 0.9 атмосферного давления.

Работоспособность преобразователей, входящих в систему ERS, проверяют поочерёдно, изменяя измеряемую величину от нижнего до верхнего предела измерений для каждого преобразователя.

Проверку работоспособности допускается совмещать с проверкой основной погрешности.

• 5.2.3 Проверку герметичности преобразователя рекомендуется совмещать с операцией определения его основной погрешности.

Методика проверки герметичности преобразователя аналогична методике проверки герметичности системы (4.3.1 - 4.3.4), но имеет следующие особенности:

• - изменение давления определяют по изменению выходного сигнала или показаний на цифровом индикаторе поверяемого преобразователя, включённого в систему (4.3.2);

• -  в случае обнаружения негерметичности системы с установленным поверяемым преобразователем следует раздельно проверить герметичность системы и преобразователя.

• 5.3 Проверка идентификационных данных программного обеспечения

  • 5.3.1 В качестве идентификатора программного обеспечения (далее - ПО) принимается идентификационный номер ПО. Методика проверки идентификационного номера ПО преобразователя заключается в установлении версии ПО прибора, которую можно установить при помощи подключённого к преобразователю коммуникатора Rosemount НС-475, или Rosemount AMS TREX (протоколы HART, WirelessHART, Foundation Fieldbus), или 1IART-модема (протоколы HART. WirelessHART), или преобразователя интерфейса Fieldbus - USB c программным обеспечением для связи с персональным компьютером и считывания информации с цифрового выхода преобразователя. Могут использоваться другие устройства для считывания информации, предусмотренные технической документацией на преобразователь.

Подробное меню преобразователя с указанием пункта об идентификационном номере ПО представлено в Руководстве по эксплуатации.

Подключение коммуникатора или HART-модема к беспроводному преобразователю на базе протокола WirelessHART производится через com-клеммы преобразователя.

• 5.3.2 Преобразователи считаются прошедшими поверку с положительным результатом, если идентификатор ПО соответствует значению, указанному в паспорте на преобразователь. Если данные требования не выполняются, то преобразователь считается непригодным к применению, к эксплуатации не допускается, выписывается свидетельство о непригодности, дальнейшие пункты методики не выполняются.

• 5.4 Определение основной погрешности

5.4.1 Основную погрешность преобразователя определяют следующим способом:

По эталону на входе преобразователя устанавливают номинальные значения входной измеряемой величины (давления), а по другому эталону измеряют соответствующие значения выходного аналогового сигнала (тока или напряжения). При поверке преобразователя по его цифровому сигналу к выходу подключают приёмное устройство, поддерживающее соответствующий цифровой коммуникационный протокол для считывания информации при установленных номинальных значениях входной измеряемой величины.

При определении основной погрешности преобразователя, имеющего цифровой индикатор, значения выходного параметра могут считываться с цифрового индикатора.

Поверка преобразователей с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, производится по всем выходным сигналам (аналоговому и цифровому), если иное не предусмотрено технической документацией на поверяемый преобразователь.

При поверке преобразователей с цифровыми протоколами HART, WirelessHART, Foundation Fieldbus для считывания информации к выходу преобразователя подключают коммуникатор Rosemount НС-475, или Rosemount AMS TREX, или HART-модема (протоколы HART, WirelessHART), или преобразователя интерфейса Fieldbus-USB с программным обеспечением для связи с персональным компьютером. Могут использоваться другие устройства для считывания информации и управления преобразователем, предусмотренные технической документацией на преобразователь.

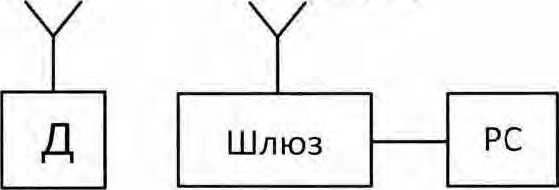

Подключение коммуникатора или HART-модема к беспроводному преобразователю на базе протокола WirelessHART производится через com-клеммы преобразователя.

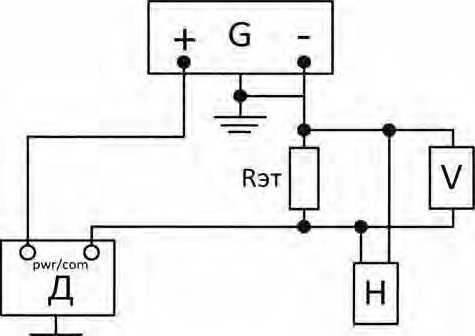

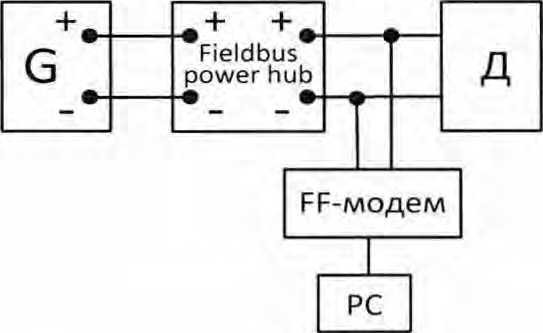

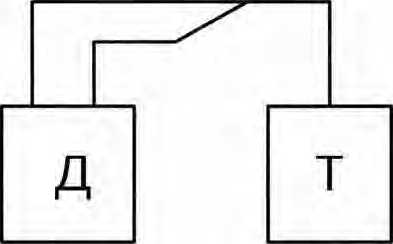

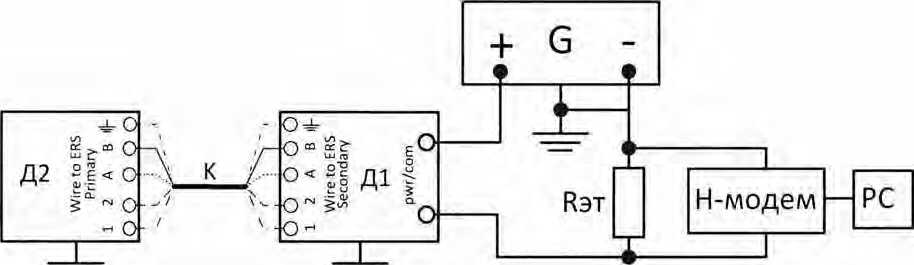

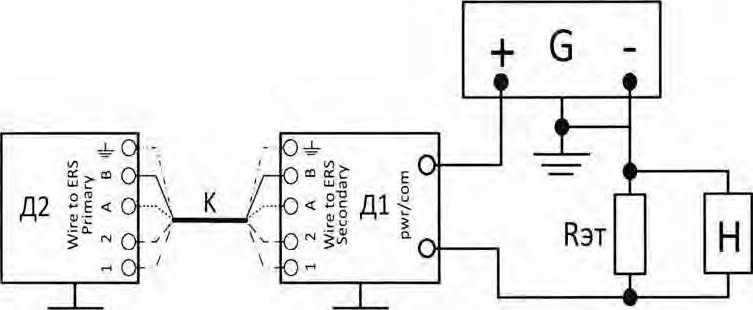

5.4.2. Схемы включения преобразователей для измерения выходного сигнала при проведении поверки приведены в приложении.

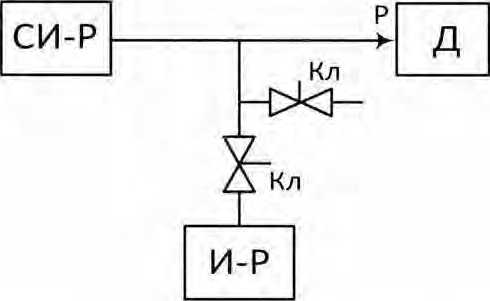

Эталоны входной величины (давления) включают в схему поверки в соответствии с их руководством по эксплуатации.

• 5.4.3 Устанавливают следующие критерии достоверности поверки:

Р_вам - наибольшая вероятность, при которой любой дефектный экземпляр преобразователя может быть ошибочно признан годным;

(б.м)_ва - отношение возможного наибольшего модуля основной погрешности экземпляра преобразователя, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности.

5.4.4. Устанавливают следующие параметры поверки:

m - число поверяемых точек от нижнего до верхнего предела измерений. т>5; в обоснованных случаях и при отсутствии эталонов с необходимой дискретностью воспроизведения измеряемой величины, допускается уменьшать число поверяемых точек до 4 или 3:

п — число наблюдений при экспериментальном определении значений погрешности в каждой из поверяемых точек при изменениях входной измеряемой величины от меньших значений к большим (прямой ход) и от больших значений к меньшим (обратный ход), п = 1. Допускается увеличивать число наблюдений в поверяемых точках до 3 или 5, принимая при этом среднеарифметическое значение результатов наблюдений за достоверное значение в данной точке;

у_к - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

а_р - отношение предела допускаемой погрешности эталонов, применяемых при поверке, к пределу допускаемой основной погрешности поверяемого преобразователя.

Значения у_к и а_р выбирают по таблице 2 (5.4.5) в соответствии с принятыми критериями достоверности поверки.

5.4.5 Выбор эталонов для определения основной погрешности поверяемых преобразователей осуществляют, исходя из технических возможностей и техникоэкономических предпосылок с учётом критериев достоверности поверки (5.4.3) и в соответствии с таблицей 2.

Таблица 2 - Параметры и критерии достоверности поверки

5.4.6. При выборе эталонов для определения погрешности поверяемого преобразователя для каждой поверяемой точки должны быть соблюдены следующие условия:

• 1) При поверке (кроме преобразователей Ultra for Flow) и определении значений выходного сигнала в мА




  (1)

где Д_р - предел допускаемой абсолютной погрешности эталона, контролирующего входной параметр (давление), кПа. МПа;

Р_П1 ~ верхний предел измерений поверяемого преобразователя. кПа. МПа;

Р_п - нижний предел измерений поверяемого преобразователя, кПа, МПа;

Д, - предел допускаемой абсолютной погрешности эталона, контролирующего электрический выходной сигнал преобразователя, мА;

1₍₎, l_m ^_ соответственно нижнее и верхнее предельные значения выходного сигнала преобразователя. мА;

а_р - то же, что в 5.4.4;

у - предел допускаемой основной приведённой погрешности поверяемого преобразователя. % диапазона измерений.

При поверке преобразователей Ultra for Flow и определении значений выходного сигнала в мА

Др. Д| - то же, что и в формуле (1),

Р - значение измеряемого давления, кПа, МПа;

I - значение выходного сигнала при измеряемом давлении. мА;

5  - предел допускаемой основной относительной погрешности поверяемого

преобразователя, % от измеряемого значения давления.

• 2) При поверке (кроме преобразователей Ultra for Flow) и определении значений выходного сигнала в мВ или В по падению напряжения на эталонном сопротивлении



  Ли

  и_т-и*

  Д„ X

  + —^) .100<а_р.у л_Э7

  (3)

где Др, Р_т, Р_п - то же, что в формуле (1);

Д_и - предел допускаемой абсолютной погрешности эталона, контролирующею выходной сигнал преобразователя по падению напряжения на эталонном сопротивлении, мВ или В:

Дн - предел допускаемой абсолютной погрешности эталонного сопротивления. Ом;

Rti - значение эталонного сопротивления. Ом;

U_m, U₍, - соответственно верхнее и нижнее предельные значения напряжений (мВ или В) на эталонном сопротивлении, определяемые по следующим формулам:

Um^— Im ' R>i           И Up ⁼ 1₀ • R,_T

При поверке преобразователей Ultra for Flow и определении значений выходного сигнала в мВ или В по падению напряжения на эталонном сопротивлении

•100 <а_р-8

где   Др. Д_и. Дк. R _)Т, Uo - то же. что в формуле (3);

5, Р - го же, что в формуле (2);

U - значение напряжения (мВ или В) на эталонном сопротивлении при измеряемом давлении. U=I • R_n

• 3) При поверке (кроме преобразователей Ultra for Flow) цифрового выходного сигнала




где все обозначения те же, что и в формулах (1) и (3).

Г

■3

При поверке преобразователей Ultra for Flow с цифровым выходным сигналом где все обозначения те же, что и в формулах (2) и (4)

5.4.7. Расчётные значения выходного сигнала преобразователя для заданного номинального значения определяют по формуле:

/ =/., ч- ^/т ~ ^Z" (/»-/>„).

р ° р _ р '       '

¹ н

где 1_р - расчётное значение выходного сигнала постоянного тока (мА); Р - номинальное значение входной измеряемой величины. кПа, МПа; 1_П1.1о. Р_П1, Рп - то же, что и в формуле (1)

Расчётные значения выходного сигнала, выраженные в напряжении постоянного тока, определяют по формуле

U_p = R,_T • 1_Р,                                                        (8)

где Up - расчётное значение падения напряжения на эталонном сопротивлении, мВ. В;

1_Р - то же. что и формуле (7).

Для преобразователей с выходным информационным сигналом в цифровом формате расчетные значения выходного сигнала (Np) определяют по формуле: где Np - расчётное значение выходного сигнала в цифровом формате;

N_in. N_o - соответственно верхнее и нижнее предельные значения выходного информационного сигнала преобразователь в цифровом формате;

Р. Р,_п. Р_п - то же, что и в формуле (7);

• 5.4.8 Поверку преобразователей следует проводить при программной установке линейной зависимости выходного сигнала (5.4.7). После выполнения поверки преобразователь может быть перепрограммирован в соответствии с требуемой функцией преобразования входной измеряемой величины.

Перед определением основной погрешности должны быть соблюдены требования 4.3 и. в случае необходимости, откорректировано значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра. Эта корректировка проводится после подачи и сброса измеряемого параметра в пределах 80 - 100 % верхнею предела измерений.

При периодической поверке в случае совмещения поверки герметичности с подачей давления перед корректировкой выходного сигнала выдержка проводится при давлении в соответствии с 4.3.1.4.3.2.

• 5.4.9 Основную погрешность определяют при m значениях измеряемой величины (5.4.4.), достаточно равномерно распределённых от нижнего до верхнего предела измерений, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала.

Интервал между значениями измеряемой величины не должен превышать: 30 % диапазона измерений при m = 5 (основной вариант поверки); 40 % диапазона измерений при m = 4 и 60 % диапазона измерений при m = 3.

Основную погрешность определяют при значении измеряемой величины, полученном при приближении к нему как со стороны меньших значений (при прямом ходе), так и со стороны больших значений (при обратном ходе).

При периодической поверке основную погрешность определяют в два цикла: до корректировки верхнего предельного значения выходного сигнала и после корректировки верхнего предельного значения выходного сигнала. Второй цикл допускается не проводить, если основная погрешность |у_я| < |у_к • у|, |8_Л| < |у_к • б|.

При поверке преобразователей с пределом измерений в области разрежения, равном 100 кПа допускается устанавливать максимальное значение разрежения в пределах 0,90 - 0,95 от атмосферного давления Pg. Расчётное значение выходного сигнала при установленном значении разрежения определяют по формулам (7) и (8).

При поверке преобразователей абсолютного давления с верхними пределами измерений 0.1 МПа и выше основную погрешность допускается определять но методике, изложенной в

• 5.4.10 с соблюдением условий, изложенных в 5.4.8, 5.4.9.

5.4.10. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений 0.1 МПа и выше проводят с использованием эталонов избыточного давления.

В этом случае поверку преобразователя выполняют при подаче избыточного давления и разрежения, расчётные значения которых определяют с учётом действительного значения атмосферного давления в помещении, где проводят поверку.

Расчётные значения избыточного давления и разрежения вычисляют по формулам

Рн=Р.-Рб,

Р(-»=Р6-Р_а.                                        (II)

где Р_а - номинальное значение абсолютного давления. МПа;

Р_б - атмосферное давление в помещении, где проводят поверку. Ml la;

Pi-.)-избыточное давление, подаваемое в преобразователь, МПа;

Р(-) - разрежение, создаваемое в преобразователе; значение разрежения в МПа Расчётные значения аналогового выходного сигнала преобразователя при задании разрежения определяют по формуле

/р = А, + (/.(12) "(в)

Расчётные значения аналогового выходного сигнала преобразователя при избыточного давления определяют по формуле

/ =/ +(/ -/ )^{Рв 4}

р о V т и / р

'Ч»)

где Ip, 1₀. l_m, - то же что в формуле (7);

Рб - то же что в формуле (10);

Рт(а) ^- верхний предел измерений преобразователя абсолютного давления. МПа;

Р_|+), Р₍_) - то же что в формулах (10) и (11)

Для преобразователей с выходным сигналом в цифровом формате расчетные значения выходного сигнала определяют по формулам

О*) ^ym(fl)

^У*(«)

N_p, N_o, N_ni. - то же что в формуле (9);

Обозначения - см. формулы (12) и (13).

Вблизи нуля абсолютного давления преобразователь поверяют, создавая на его входе разрежение в пределах (0.90 - 0.95)Рб.

Расчётные значения выходного сигнала при атмосферном давлении на входе преобразователя абсолютного давления определяют по формуле

/,Ч+(4Ч)у-                   (16)

Значения выходного сигнал в цифровом формате (N) определяют по формуле такой же структуры, заменяя обозначения тока 1 на N.

При поверке преобразователей с верхними пределами измерений Р_т(а) 2.5 МПа значение атмосферного давления Р_б определяю!' с погрешностью не более, чем

/> mta)

100

где Л,-, - абсолютная погрешность. МПа;

ар. у - то же, что в 5.4.4. 5.4.6;

Р_т<а) - верхний предел измерений поверяемого преобразователя.

При поверке преобразователей с верхними пределами измерений Р_П1(а) > 2.5 МПа в формулы (10- 16) допускается подставлять значение Рб - 0.1 MI 1а.

В зависимости от верхних пределов измерений поверяемых преобразователей их основную погрешность определяют при m значениях измеряемой величины в соответствии с таблицей 3 и с учётом требований 5.4.9.

Таблица 3

• 5.4.11 Для преобразователей, кроме преобразователей Ultra for Flow, основную погрешность уа в % нормирующего значения (5.4.6) вычисляют по приведённым ниже формулам:

r..=77j-^IOft                                 (18)

* т п

• (19)

• (20)

где I - значение выходного сигнала постоянного тока, полученное экспериментально при номинальном значении измеряемой величины. мА;

U - значение падения напряжения на эталонном сопротивлении, полученное экспериментально при измерении выходного сигнала и номинальном значении входной измеряемой величины (давления), мВ или В;

Р - значение выходного сигнала преобразователя в цифровом формате, полученное экспериментально при номинальном значении измеряемой величины;

Остальные обозначения те же. что в формулах (1.3. 9).

Вычисления у,? выполняют с точностью до третьего знака после запятой.

• 5.4.12 Для преобразователей Ultra for Flow основную относительную погрешность в % от измеряемого значения давлений вычисляют по формулам:

  =-----х100,	(21)
  Р-Р п
  ^,=4—т-х,о°'	(22)
  1 -/о
  . и-и,.	(23)
  s -     1 хюо.

где I. U, Р - те же, что в формулах (18, 19, 20).

Остальные обозначения те же, что в формулах (2, 4, 9).

Вычисления выполняют с точностью до третьего знака после запятой.

5.5 Результаты поверки преобразователей.

• 5.5.1  Преобразователь признают годным при первичной поверке, если на всех поверяемых точках модуль основной погрешности |y<?| < у_к • |у|, |5<?| Ук • |5|.

• 5.5.2 Преобразователь признают негодным при первичной поверке, если хотя бы в одной поверяемой точке модуль основной погрешности |уа| > ук -|у|. |Ог| > ук -|3|.

• 5.5.3 Преобразователь признают годным при периодической поверке, если на всех поверяемых точках при первом или втором цикле поверки выполняется условие, изложенное в п.5.5.1.

• 5.5.4 Преобразователь признают негодным при периодической поверке:

• -  если при первом цикле поверки хотя бы в одной поверяемой точке модуль основной погрешности |у<?| > (5_м)_иатах ■ |у|, |8_Й| > (8_м)_ватах • |5|;

• -  если при втором цикле поверки хотя бы в одной поверяемой точке модуль основной погрешности |у<?| > у_к • |у|, |3₅| > у_к • |5|.

Обозначения: (5_м)_В0ПШх - по п.5.4.2; у_к - по п.5.4.4; у - по п.5.4.6.

• 5.5.5 Допускается вместо вычислений по экспериментальным данным значений основной погрешности контролировать ее соответствие предельно допускаемым значениям.

5.6 Определение основной приведенной погрешности разности давлений системы ERS.

Преобразователи включают по схеме, приведенной в приложении (схема 4. рис.9, 10). Проводят поверку основной погрешности цифрового выходного сигнала в соответствии с 5.4:

• -  первичного преобразователя.

• -  вторичного преобразователя.

При этом считают, что основная приведённая погрешность разности давлений системы ERS находится в пределах допускаемых значений, если при поверке основная приведенная погрешность каждого преобразователя соответствует требованиям 5.5.

Примечание - Пределы допускаемой основной приведенной погрешности системы ERS (кроме системы Enhanced ERS) y_(J, выраженные в % ог диапазона измерений разности давлений, вычисляются по формуле: гдеД''_1ач- максимальный предел допускаемой основной абсолютной погрешности первичного преобразователя. кПа. МПа;

максимальный предел допускаемой основной абсолютной погрешности вторичного преобразователя. кПа, МПа;

DP -диапазон измерений разности давлений, кПа. МПа.

Пределы допускаемой основной приведенной погрешности, выраженные в процентах от диапазона измерений, численно равны основной приведенной погрешности, выраженной в процентах от диапазона изменения выходного сигнала.

• 6.1 Положительные результаты поверки средств измерений удостоверяются знаком поверки и свидетельством о поверке или записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки. Знак поверки наносится па свидетельство о поверке или в паспорт.

• 6.2 Результаты измерений заносят в протокол поверки произвольной формы.

• 6.3 При отрицательных результатах поверки преобразователь к эксплуатации не допускают, описки доверительного клейма гасят, свидетельство о поверке аннулируют и. в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.



  А.И. Гончаров

  А. А. Игнатов

/ Начальник НПО 207

Начальник лаборатории 207.2 ФГУП «ВНИИМС»

(обязательное)

• 1) Схемы включения преобразователя с аналоговым выходным сигналом постоянного тока 4-20 мЛ и с цифровым сигналом на базе HART-протокола.



Д - поверяемый преобразователь;

G - источник питания постоянного гока (например, один из указанных в 2.1. табл.1, если иное не указано в технической документации);

Кэт - эталонное сопротивление, например, мера электрического сопротивления, указанная в табл. 1; значение сопротивления - в соответствии с условиями поверки (4.1);

V - цифровой вольтметр, указанный в табл. 1;

11 - полевой коммуникатор 475. указанный в табл. 1 или другое цифровое устройство, поддерживающее коммуникационный протокол.

Примечания:

а) Заземление корпуса преобразователя, клемма «-» и клемма заземления источника питания подключены совместно.

б) Для считывания цифрового сигнала Иэт должно быть не менее 250 Ом.

Рис. 1. Схема включения преобразователя с аналоговым выходным сигналом постоянного тока при изменении выходного сигнала по падению напряжения на эталонном сопротивлении и выходного сигнала на базе HART-протокола при считывании информации по цифровому каналу с помощью коммуникатора.

Н-модем - HART-USB модем, указанный в табл, 1, для связи преобразователя с компьютером: PC - персональный компьютер с установленным программным комплексом AMS:

Остальные обозначения приведены на рис. 1.

Рис. 2. Схема включения преобразователя с анатоговым выходным сигналом постоянного тока при изменении выходного сигнала по падению напряжения на эталонном сопротивлении и выходного сигнала на базе HART-протокола при считывании информации по цифровому канату с помощью устройства связи (HART—USB модем) с персонатьным компьютером.

• 2) Схемы включения преобразователя с цифровым выходным сигналом на базе протокола Foundation Fieldbus.



Fieldbus power hub - Распределительная коробка для сегмента тины Foundation Fieldbus; Остальные обозначения приведены на рис. 1.

Рис. 3 Схема включения преобразователя с цифровым выходным сигналом на базе протокола Foundation Fieldbus и считывании информации по цифровому каналу при помощи коммуникатора.

FF-модем Преобразователь интерфейса Fieldbus-USB для связи преобразователя с компьютером;

Остальные обозначения приведены на рис. 1.2, 3.

Рис. 4 Схема включения преобразователя с цифровым выходным сигналом на базе протокола Foundation Fieldbus и считывании информации по цифровому каналу при помощи устройства связи (преобразователь интерфейса Fieldbus - USB) с персональным компьютером.

• 3) Схемы включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART.

  •-
  J3 com		н
  •-

Обозначения приведены на рис. 1.

Рис. 5 Схема включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART и считывании информации по цифровому каналу при помощи коммуникатора (подключение через com-клеммы преобразователя).

Обозначения приведены на рис. 1 и 2.

Рис. 6 Схема включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART и считывании информации по цифровому каналу с помощью устройства (USB-HART Модем) связи с персональным компьютером (подключение через сот-клеммы преобразователя).

Антенна

Шлюз - Устройство для беспроводной связи с преобразователем по цифровому каналу WirelessHART;

Остальные обозначения приведены на рис. 1 и 2.

Рис. 7 Схема включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART и считывании информации по цифровому каналу с помощью беспроводного устройства (беспроводной шлюз) связи с персональным компьютером

Т - коммуникатор Rosemount AMS TREX для связи с преобразователем по цифровому каналу и для обмена данными по протоколам HART, Foundation Fieldbus, WirelessHART:

Остальные обозначения приведены на рис. 1.

Рис. 8 Схема включения преобразователя с цифровым выходным сигналом на базе протоколов HART. WirelessHART. Foundation Fieldbus и считывании информации по цифровому каналу при помощи коммуникатора Rosemount AMS TREX

• 4) Схема включения преобразователей, входящих в систему ERS (базовое исполнение)



  Обозначение провода	Цвет	Клемма
  --------	Красный	1
  	Чёрный	2
  —	Белый	А
  	Синий	В
  —	Экран	J.

Д1 - первичный преобразователь системы ERS; Д2 - вторичный преобразователь системы ERS; К - коммуникационный кабель системы ERS: Остальные обозначения приведены на рис. 1.

Рис. 9 Схема включения преобразователей, объединённых в систему ERS при считывании информации по цифровому каналу с помощью коммуникатора.

Обозначения приведены на рис. 1,2 и 9.

Рис. 10 Схема включения преобразователей, объединённых в систему ERS при считывании информации по цифровому каналу с помощью устройства связи (HAR.T-USB модем) с персональным компьютером.

• 5) Схемы подключения к поверяемому преобразователю эталонов давления или разрежения



Д - поверяемый преобразователь;

СИ-Р - эталон для измерения давления или разрежения, например, указанное в табл. 1;

И-P- источник давления или разрежения;

Кл - клапаны запорные;

Р - давление или разрежение на входе преобразователя.

Рис. 11 Схема подключения к поверяемому преобразователю эталонов давления или разрежения

Эт-Р - эталонный задатчик входной величины Р. например, указанный в таблице 1;

Эт-Ро - эталонный задатчик опорного давления Ро или блок опорного давления основного задатчика Эт-Р;

Остальные обозначения приведены на рис. 9.

Рис. 12 Схема подключения к поверяемом) преобразователю эталонных задатчиков давления, разрежения или разности давлений.

21
