Методика поверки «ПРИБОР ЭТАЛОННЫЙ “ПУЛЬСАР-01 К”» (МП ПИЛГ.468166.001 И)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -директор ФГУП ВНИИР

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерения

ПРИБОР ЭТАЛОННЫЙ “ПУЛЬСАР-01 К”

Методика поверки

ПИЛГ.468166.001 И

2005 г.

с изменением №1, утвержденным ФГУП ВНИИР 26.06.2006 г.

nO1k_Mn.doc 06.06.2007 17:26:00

Настоящая инструкция распространяется на приборы эталонные “Пульсар-01К” (в дальнейшем приборы) и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал - 1 год.

При проведении поверки должны быть выполнены следующие операции:

• •  внешний осмотр (п. 5.1),

• •  опробование (п. 5.2),

• •  определение метрологических характеристик (п. 5.3):

• a) определение относительной погрешности установки частоты опорного генератора (п. 5.3.1);

• b) определение абсолютной погрешности дискретной установки частоты в режиме работы «Генератор f», абсолютной погрешности измерения частоты и относительной погрешности измерения периода в режиме работы «Частотомер»

(п. 5.3.2);

• c) определение абсолютной погрешности измерения количества импульсов, относительных погрешностей измерения количества импульсов с учетом долей периода и интервала времени в режиме работы «ТПР по ТПУ1» (п. 5.3.3);

• d) определение абсолютной погрешности измерения количества импульсов в режиме работы «ТПР по ТПР» (п. 5.3.4);

• e) определение абсолютной погрешности измерения количества импульсов при формировании сигналов имитации детекторов ТПУ в режиме работы «Имитация ТПУ» (п. 5.3.5);

• f) определение абсолютной погрешности формирования заданного количества импульсов в режиме работы «Пачка импульсов» (п. 5.3.6);

• g) определение абсолютных погрешностей формирования и измерения количества импульсов в режиме работы «TQ» (п. 5.3.7);

• h) определение приведенной погрешности установки значения постоянного тока в режиме работы «Генератор I» (п. 5.3.8);

• i) определение абсолютной погрешности установки значения сопротивления в режиме работы «Имитация ТС» (п. 5.3.9).

Примечание - Определение метрологических характеристик, в зависимости от исполнения прибора, проводится по следующим пунктам:

• - для исполнения «Пульсар-OIK-F» - п.п. a) - g),

• - для исполнения «Пульсар-01К-1» - п.п. a) - h),

• - для исполнения «Пульсар-01К» - по всем пунктам.

• 2.1 При проведении поверки должны быть применены средства поверки, приведенные в таблице 1.

• 2.2 При проведении поверки допускается применение других средств поверки с аналогичными или лучшими метрологическими характеристиками.

• 2.3 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

Таблица 1

При проведении поверки должны быть соблюдены требования безопасности:

• •  общие требования безопасности при эксплуатации и проведении испытаний прибора по ГОСТ 12.2.007.0-85;

• •  к работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электроизмерительными приборами до 1000 В;

• •  перед включением прибора в сеть должна быть проверена визуально исправность сетевого шнура питания;

• •  перед началом работы прибор должен быть заземлен путем соединения земляной шины помещения с клеммой защитного заземления прибора. Защитное заземление должно подключаться первым, а отсоединяться последним после отключения прибора от сети и отсоединения от него соединительных кабелей;

• требования по санитарным нормам проектирования промышленных предприятий (СН-245-71).

4.1 При проведении поверки должны соблюдаться следующие условия:

- отсутствие внешних электрических и магнитных полей, кроме земного.

• 4.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• •  ознакомиться с требованиями безопасности;

• •  ознакомиться с руководством по эксплуатации прибора в части подготовки его к работе;

• •  выполнить заземление прибора и средств измерений;

• •  подключить прибор и средства измерений к питающей сети;

• •  прогреть средства измерений и прибор не менее 30 минут.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• •  на приборе не должно быть механических повреждений, препятствующих его применению;

• •  надписи и обозначения должны быть четкими и соответствовать требованиям технической документации.

• 5.2.1 Проверка работоспособности

• • Включить питание прибора. При включении на индикатор выводится заставка, содержащая наименование прибора и наименование изготовителя. При этом происходит самотестирование основных узлов прибора. В случае выявления неисправности на индикатор будет выведено соответствующее сообщение. В этом случае прибор к дальнейшей проверке не допускается.

• •  при положительных результатах самотестирования на индикатор выводится меню выбора режима работы прибора;

• •  нажимая на клавиши перемещения по меню, убедиться, что происходит перемещение указателя выбранного пункта меню.

• 5.2.2 Проверка функционирования в режимах «Генератор f» и «Частотом ер»

• •  Собрать схему в с соответстви и с рисунком А.1;

• •  установить режим работы «Генератор f» со следующи м и параметрами:

• - частота выходного сигнала f -       10 Гц

• - амплитуда выходного сигнала U -   5 В

• •  включить генератор прибора;

• •  в режиме «Частотомер» убедиться в индикации частот f1 и f2, равных установленным, с отклонением не более ± 0,05 Г ц;

• •  устанавливая в режиме «Генератор f» частоты 10,1, 100, 100,1, 1000, 1000,1, 10000, 10000,1 Гц, в режиме «Частотомер» убедиться в индикации частот f1 и f2, равных установленным, с отклонением не более ± 0,05 Гц;

• •  установить частоту f выходного сигнала генератора 1000 Гц;

• •  подключить комбинированный прибор (1) в режиме измерения переменного напряжения между цепями “INP2A” и “GND“;

• •  изменяя амплитуду U выходного сигнала генератора, убедиться в индикации на комбинированном приборе (1) установленного значения с отклонением не более 10%. При каждом значении амплитуды (кроме значения 10 мВ) убедиться в индикации частот f1 и f2, равных установленным, с отклонением не более ± 0,05 Гц.

• 5.2.3 Проверка функционирования в режимах «Генератор Т» и «Частотомер»

• • Переключить кабель от разъема "f" на разъем "Т" прибора;

• • установить режим работы «Генератор Т» со следующими параметрами:

• - период выходного сигнала T -      100 мкс

• - амплитуда выходного сигнала U -   5 В

• •  включить генератор прибора;

• •  в режиме «Частотомер» убедиться в индикации периода Т2, равному установленному;

• •  устанавливая в режиме «Генератор Т» периоды 101, 1000, 1001, 10000, 10001, 99999, 100000 мкс, в режиме «Частотомер» убедиться в индикации периода Т2, равному установленному.

• •  установить период Т выходного сигнала генератора 1000 мкс;

• •  подключить комбинированный прибор (1) в режиме измерения переменного напряжения между цепями “INP2A” и “GND“;

• •  изменяя амплитуду U выходного сигнала генератора, убедиться в индикации на комбинированном приборе (1) установленного значения с отклонением не более 10%. При каждом значении амплитуды (кроме значения 10 мВ) убедиться в индикации периода Т2, равному установленному.

• 5.2.4 Проверка функционирования в режиме «ТПР по ТПУ1»

  • 5.2.4.1 Провести подготовку к работе:

• •  переключить кабель от разъема "Т" на разъем "f" прибора;

• •  установить режим работы «Генератор f» со следующими параметрами:

• - частота выходного сигнала f -       2000 Гц

• - амплитуда выходного сигнала U -   2,5 В

• •  включить генератор прибора;

• • установить режим работы "ТПР по ТПУ1" со следующими параметрами:

• - число детекторов ТПУ - четыре;

• - тип детектора - нормально открытый;

• - схема подключения детекторов - раздельная;

• - тип ТПУ - двунаправленная;

• - способ суммирования - за один проход;

• - значение коэффициента преобразования ПР (Кф) - 2000,00;

• 5.2.4.2  Провести проверку работы:

• •  запустить на приборе измерение;

• •  в окне результатов убедиться в индикации следующих значений:

• - частота f2 -      (2000 ± 1) Гц

• - расход Q2 -           (3600 ± 2) м3/ч

• •  кратковременно нажать (далее по тексту - нажать) кнопку "D" (рисунок А.1), имитируя срабатывание детекторов ТПУ при прямом ходе поршня;

• •  убедиться в том, что:

• - на мнемоническом изображении ТПУ лицевой панели прибора загорелись индикаторы срабатывания детекторов D1 и D3;

• - в соответствующих окнах результатов начался отсчет количества импульсов N1-2, N3-4 и времени T1-2, T3-4;

• •  нажать кнопку "D";

• •  убедиться в том, что:

• - на мнемоническом изображении ТПУ лицевой панели прибора загорелись индикаторы срабатывания детекторов D2 и D4;

• - в окнах результатов закончился отсчет количества импульсов и времени;

• •  после погасания индикаторов D2 и D4 нажать кнопку "D", имитируя срабатывание детекторов ТПУ при обратном ходе поршня;

• •  убедиться в том, что:

• - на мнемоническом изображении ТПУ лицевой панели прибора загорелись индикаторы D2 и D4;

• - в соответствующих окнах результатов начался отсчет количества импульсов N2-1, N4-3 и времени T2-1, T4-3;

• •  нажать кнопку "D";

• •  убедиться в том, что:

• - на мнемоническом изображении ТПУ лицевой панели прибора загорелись индикаторы D1 и D3;

• - в окнах результатов закончился отсчет количества импульсов и времени;

• - измеренные (попарно) значения количества импульсов N1-2 и N3-4, N2-1 и N4-3 (как целые, так и с учетом долей периода) отличаются друг от друга не более чем на один импульс;

• - измеренные (попарно) значения времени T1-2 и T3-4, T2-1 и T4-3 отличаются друг от друга не более чем на 10 мкс.

• 5.2.4.3  Провести проверку правильности вычисления прибором суммарных значений количества импульсов и времени:

• •  сложить попарно значения количества импульсов N1-2 и N3-4, N2-1 и N4-3 (как целые, так и с учетом долей периода), значения времени T1-2 и T3-4, T2-1 и T4-3;

• •  полученные результаты и суммарные значения, вычисленные прибором, должны совпадать.

• 5.2.5 Проверка функционирования в режиме «ТПР по ТПУ2»

  • 5.2.5.1  Провести подготовку к работе:

• • установить режим работы "ТПР по ТПУ2" со следующи м и параметрами:

• - число детекторов ТПУ - четыре;

• - тип детектора - нормально закрытый;

• - схема подключения детекторов - раздельная;

• - тип ТПУ - двунаправленная;

• - способ суммирования - за два прохода;

• - значение коэффициента преобразования ПР (Кф) - 2000,00.

• 5.2.5.2  Провести проверку работы в соответствии с п. 5.2.4.2.

• 5.2.5.3  Провести проверку правильности вычисления прибором суммарных значений количества импульсов и времени:

• •  сложить попарно значения количества импульсов N1-2 и N2-1, N3-4 и N4-3 (как целые, так и с учетом долей периода), значения времени T1-2 и T1-2, T3-4 и T4-3;

• •  полученные результаты и суммарные значения, вычисленными прибором, должны совпадать.

• 5.2.6 Проверка функционирования в режиме «Имитация ТПУ»

• • Установить режим работы "Имитация ТПУ" со следующи м и параметрами:

• - длительность сигнала срабатывания детектора - 1 с;

• - число импульсов между сигналами срабатывания - 10000;

• •  используя комбинированный прибор (1) в режиме измерения сопротивления, убедиться в кратковременном замыкании цепей (рисунок А.1):

• - “COM1” и “NO1” - в момент запуска измерения;

• - “COM2” и “NO2” - в момент окончания измерения.

• 5.2.7 Проверка функционирования в режиме «Генератор I»

• • В режиме работы "Генератор I" установить выходной ток по первому и второму каналу 4,0 мА;

• •  подключая комбинированный прибор (1) в режиме измерения силы постоянного тока (на пределе 20 - 25 мА) поочередно между цепями “I1+” и “I1-“, “I2+” и “I2-“, убедиться в индикации значения установленного тока (в пределах погрешности комбинированного прибора);

• •  изменяя значение выходного тока прибора по обоим каналам в диапазоне от 4,0 до 20,0 мА с дискретностью 4,0 мА, убедиться в индикации на комбинированном приборе (1) значения установленного тока.

• 5.2.8 Проверка функционирования в режиме «Им итато р ТС»

• • В режиме работы «Им итато р ТС» выбрать первое (наименьшее) значение имитируемого сопротивления;

• •  подключив комбинированный прибор (1) в режиме измерения сопротивления (на пределе 200 - 250 Ом) между цепями “R _U1” и “R _U2“, убедиться в индикации значения установленного сопротивления (в пределах погрешности комбинированного прибора);

• •  выбирая на приборе значения имитируемого сопротивления, убедиться в индикации на комбинированном приборе (1) значения выбранного сопротивления.

• 5.2.9 Приборы, не соответствующие требованиям п.п. 5.2.1 - 5.2.8, к дальнейшей поверке не допускаются.

• 5.3.1 Определение относительной погрешности установки частоты опорного генератора

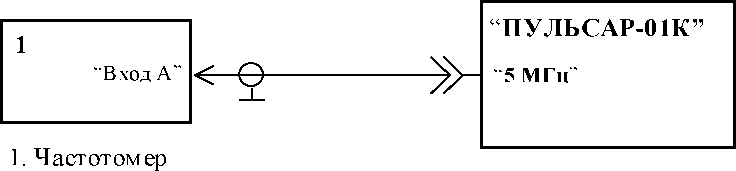

• •  Собрать схему в соответствии с рисунком А.2;

• •  подключить частотомер (1) к разъему “5 МГц” (выход опорного генератора) прибора в режиме измерения частоты (время счета - 10 с);

• •  по окончании измерения снять показания частотомера, результаты занести в таблицу Б.1;

• •  провести три измерения;

• •  обработать результаты измерений в соответствии с п. 6.1, результаты вычислений занести в таблицу Б.1.

• 5.3.2 Определение абсолютной погрешности дискретной установки частоты в режиме работы «Генератор f», абсолютной погрешности измерения частоты и относительной погрешности измерения периода в режиме работы «Частотомер»

• •  Собрать схему в соответствии с рисунком А.3;

• •  установить режим работы прибора «Генератор f» со следующи м и параметрами:

• - частота выходного сигнала f -      10 Гц;

• - амплитуда выходного сигнала U -  2,5 В;

• •  включить генератор прибора;

• •  частотомер (1) установить в режим измерения периода (метки времени 0,1 мкс, множитель 10);

• •  по окончании измерения частотомером (1) снять его показания, результаты измерений занести в таблицу Б.2;

• •  в режиме «Частотомер» снять с частотомера (1) показания периода, снять с прибора показания частоты “f1” и “f2”, периода “Т1” и “Т2”, результаты измерений занести в таблицу Б.3;

• •  повторить измерения при значениях частоты 100, 1000 и 10000 Гц, одновременно переключая множитель частотомера на значения 10², 10³, 10⁴;

• •  обработать результаты измерений в соответствии с п.п. 6.2, 6.3, 6.4, результаты измерений и вычислений занести в таблицы Б.2, Б.3.

• 5.3.3 Определение абсолютной погрешности измерения количества импульсов, относительных погрешностей измерения количества импульсов с учетом долей периода и интервала времени в режиме работы "ТПР по ТПУ1"

  • 5.3.3.1 Провести подготовку к измерениям:

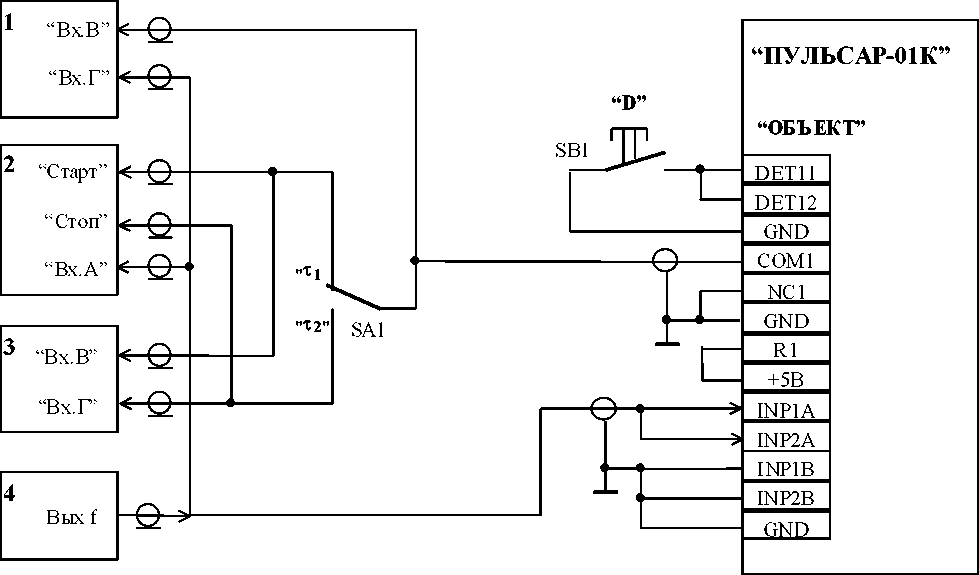

• •  собрать схему в соответстви и с рисунком А.4;

• • установить режим работы прибора "ТПР по ТПУ1" со следующими параметрами:

• - число детекторов ТПУ - 4;

• - тип детектора - нормально открытый;

• - схема подключения детекторов - раздельная;

• - тип ТПУ - однонаправленная;

• •  на генераторе (4) установить импульсный сигнал с параметрами:

• - частота от 10 до 12 Гц,

• - длительность импульсов (50 ± 10) мкс,

• -  амплитуда (3,0 ± 1,0) В;

• •  на частотомерах (1) и (3) установить режим измерения интервалов времени “Интервал В-Г” с дискретностью 1 мкс;

• •  на счетчике импульсов (2):

• - на переключателях “НАЧАЛЬНАЯ УСТАНОВКА”, “ПРЕДНАБОР MAX”, “ПРЕДНАБОР MIN” установить число “0”;

• - нажать поочередно кнопки: “СУММИР”, “СЧЕТ”, “НЕПРЕР”;

• 5.3.3.2  Провести измерения:

• •  переключатель SA1 (рисунок А4) установить в положение “т1”;

• •  сбросить показания счетчика (2) и частотомеров (1) и (3);

• •  запустить на приборе измерение;

• •  кратковременно нажать (далее по тексту - нажать) кнопку “D” (рисунок А.4) - имитатор детекторов ТПУ;

• •  снять показания “т” частотомера (1) после начала счета импульсов, где “т” - время от начала интервала измерения до первого импульса;

• •  переключатель SA1 установить в положение “т 2”;

• •  после набора счетчиком (2) более 900 (но менее 1000) импульсов, нажать кнопку “D”;

• •  снять показания “т₂” частотомера (1), где “т₂” - время от конца интервала измерения до последующего импульса;

• •  снять показания “t' ” частотомера (3), где “t' ” - интервал измерения;

• •  снять показания “N' ” счетчика (2), где “N' ” - измеренное счетчиком количество импульсов за интервал “t' ”;

• •  снять с прибора показания количества импульсов с учетом долей периода, а также целого количества импульсов для первой пары ("N1-2") и для второй пары ("N3-4") детекторов;

• •  снять с прибора значения времени измерения для первой пары ("T_1-2") и для второй пары ("T3-4") детекторов;

• •  занести результаты измерений в протокол по форме таблицы Б.4.

• 5.3.3.3  Повторить измерения согласно п. 5.3.3.2 при следующих условиях:

• - частота генератора (4) - (400 ± 5) Гц, второе нажатие кнопки “D” - после набора счетчиком (2) более 9000 (но менее 10 000) импульсов;

• - частота генератора (4) - (10 000 ± 50) Гц, второе нажатие кнопки “D” - после набора счетчиком (2) более 200 000 импульсов;

• 5.3.3.4 Обработать результаты измерений в соответствии с п. 6.5. Результаты расчетов занести в протокол по форме таблицы Б.4.

• 5.3.4 Определение абсолютной погрешности измерения количества импульсов в режиме работы "ТПР по ТПР"

  • 5.3.4.1 Провести подготовку к измерениям:

• •  собрать схему в соответствии с рисунком А5;

• •  в режиме «Генератор f» установить следующие параметры:

• - частота выходного сигнала f -      10 Гц

• - амплитуда выходного сигнала U -

• •  в режиме "ТПР по ТПР" установить следующие параметры:

• - количество импульсов N1MIN -

• - количество импульсов N1MAX -

• •  на счетчике (1) нажать поочередно кнопки: “СУММИР”, “СЧЕТ”, “НЕПРЕР”.

• 5.3.4.2  Провести измерения:

• •  сбросить показания счетчика (1);

• • запустить в приборе измерение в режиме «ТПР по ТПР»;

• •  после окончания измерения снять показания счетчика импульсов (1), показания прибора “N1” (количество импульсов от контрольного ПР), “N2” (количество импульсов от рабочего ПР);

• •  результаты измерений занести в таблицу Б.5.

• 5.3.4.3  Повторить измерения согласно п. 5.3.4.2 при следующих условиях:

• - f = 400 Гц,    N1MIN = 500,      N1MAX = 50 500;

• - f = 10 000 Гц, N1MIN = 5000,    N1MAX = 1 005 000;

• 5.3.4.4  Обработать результаты измерений в соответствии с п. 6.6. Результаты расчетов занести в протокол по форме таблицы Б.5.

• 5.3.5 Определение абсолютной погрешности измерения количества импульсов при формировании сигналов имитации детекторов ТПУ в режиме работы «Имитация ТПУ»

  • 5.3.5.1  Провести подготовку к измерениям:

• •  собрать схему в соответстви и с рисунком А.5;

• •  в режиме «Генератор f» установить следующие параметры:

• - частота выходного сигнала f -      10 Гц

• - амплитуда выходного сигнала U -

• •  на счетчике (1) нажать поочередно кнопки: “СУММИР”, “СЧЕТ”, “НЕПРЕР”;

• • установить режим "Имитация ТПУ" со следующими параметрами:

• - длительность сигнала -

• - количество импульсов N -

• 5.3.5.2  Провести измерения:

• •  сбросить показания счетчика (1);

• • запустить измерение в режиме "Имитация ТПУ";

• •  после окончания измерения снять показания счетчика импульсов (1), показания прибора “N1” (количество импульсов);

• •  результаты измерений занести в таблицу Б.6.

• 5.3.5.3  Повторить измерения согласно п. 5.3.5.2 при следующих условиях:

• - f = 400 Гц, N = 50 000;

• - f = 10 000 Гц, N = 1 000 000;

• 5.3.5.4  Обработать результаты измерений в соответствии с п. 6.7. Результаты расчетов занести в протокол по форме таблицы Б.6.

• 5.3.6 Определение абсолютной погрешности формирования заданного количества импульсов в режиме работы «Пачка импульсов»

  • 5.3.6.1  Провести подготовку к измерениям:

• •  собрать схему в соответствии с рисунком А.5 (входы «Старт» и «Стоп» счетчика импульсов не использовать)

• •  в режиме "Генератор f" выключить генератор прибора;

• •  в режиме "Пачка импульсов " установить следующие параметры:

• - частота выходного сигнала f -      10 Гц

• - амплитуда выходного сигнала U -  5 В

• - количество импульсов N -         1000;

• •  на счетчике импульсов (1) нажать поочередно кнопки: “СУММИР”, “СЧЕТ”, “НЕПРЕР”;

• 5.3.6.2  Провести измерения:

• •  на счетчике импульсов (1) нажать кнопки «СТОП», «СБРОС», «СТАРТ»;

• •  запустить измерение в режиме "Пачка импульсов";

• •  после окончания измерения снять показания счетчика импульсов (1), показания прибора “N1” (количество импульсов);

• •  результаты измерения занести в таблицу Б.7.

• 5.3.6.3  Повторить измерения согласно п. 5.3.6.2 при следующих условиях:

• - f = 400 Гц, N = 50 000;

• - f = 10 000 Гц, N = 1 000 000;

• 5.3.6.4  Обработать результаты измерений в соответствии с п. 6.7. Результаты расчетов занести в протокол по форме таблицы Б.7.

• 5.3.7 Определение абсолютных погрешностей формирования и измерения количества импульсов в режиме работы «TQ»

  • 5.3.7.1 Провести подготовку к измерениям:

• •  собрать схему в соответствии с рисунком А.5;

• • установить режим «TQ» со следующи м и параметрами:

• - количество импульсов N1MIN -

• - количество импульсов N1MAX -

• - частота выходного сигнала f -

• - амплитуда выходного сигнала U -

• •  на счетчике (1) нажать поочередно кнопки: “СУММИР”, “СЧЕТ”, “НЕПРЕР”;

• 5.3.7.2  Провести измерения:

• •  сбросить показания счетчика импульсов (1);

• • запустить измерение в режиме "TQ";

• •  после окончания измерения снять показания счетчика импульсов (1), показания прибора “N1” (измеренное количество «кубовых» импульсов), “N2” (количество сформированных импульсов);

• •  результаты измерения занести в таблицу Б.8.

• 5.3.7.3  Повторить измерения согласно п. 5.3.7.2 при следующих условиях:

• - f = 400 Гц,     N1min = 500;      N1max = 50 500

• - f = 10 000 Гц, N1_min = 5000;     N1_max = 1 005 000.

• 5.3.7.4  Обработать результаты измерений в соответствии с п. 6.8. Результаты расчетов занести в протокол по форме таблицы Б.8.

• 5.3.8 Определение приведенной погрешности установки значения постоянного тока в режиме работы «Генератор I»

• •  Собрать схему в соответствии с рисунком А.6;

• • в режиме работы «Генератор I» установить значение выходного тока по первому каналу 4000 мкА;

• •  снять показания прибора (1), измеряющего напряжение на эталонном сопротивлении R. Снятые показания занести в протокол по форме таблицы Б.9;

• •  повторить измерение для выставленного значения тока 8000, 12000, 16000 и 20000 мкА;

• •  произвести аналогичные измерения для второго канала генератора тока;

• •  обработать результаты измерений в соответствии с п. 6.9. Результаты расчетов занести в протокол по форме таблицы Б.9.

• 5.3.9 Определение абсолютной погрешности установки значения сопротивления в режиме работы «Имитация ТС»

• •  Собрать схему в соответствии с рисунком А.7;

• • в режиме работы «Имитация ТС» выбрать первое значение сопротивления;

• •  снять показания прибора (1), измеряющего сопротивление. Снятые показания занести в протокол по форме таблицы Б. 10;

• •  повторить измерение для всех имитируемых значений сопротивления;

• •  обработать результаты измерений в соответствии с п. 6.10. Результаты расчетов занести в протокол по форме таблицы Б.10.

• 6.1 Относительная погрешность установки частоты опорного генератора вычисляется по формуле:

df₀ = ^{f - fo} X100%,                                                           (1)

^fo

где f₀    - номинальное значение частоты (равно 5 000 000 Г ц), fa - измеренное значение частоты опорного генератора, Г ц. Погрешность в каждом измерении не должна превышать ± (5 х 10^-5) %.

• 6.2  Абсолютная погрешность дискретной установки частоты вычисляется по формуле:

^ААУ = И ^- У                                                               ⁽²⁾

где f_y    - номинальное (установленное) значение частоты, Г ц,

f_y!    - значение частоты, Гц, на основании измеренного периода, вычисляе

мое по формуле:

10⁶

И ——,

где T - измеренное частотомером значение периода, мкс.

Погрешность в каждом измерении не должна превышать ± 0,05 Гц.

• 6.3  Абсолютная погрешность измерения частоты импульсных сигналов вычисляется по формуле:

  ^Af = fa - fa, fa ^fH запятой),

  где

  fH =

  (3)

  • - измеренное прибором значение частоты, Гц,

  • - номинальное значение частоты, Гц (с округлением до двух знаков после вычисляемое на основании измеренного периода по формуле:

  10⁶

  Th ’

где T_H   - номинальное значение периода, измеренное частотомером, мкс.

Погрешность в каждом измерении не должна превышать ± 0,1 Гц.

• 6.4 Относительная погрешность измерения периода импульсных сигналов вычисляется по формуле:

С т - т

^тИ---^|. 100%,                                                        (

I ^ТН )

• - номинальное значение периода, измеренное частотомером, мкс;

• - значение периода, измеренное прибором, мкс.

• 6.5.1 Абсолютная погрешность измерения количества импульсов вычисляется по формулам:

AN_1-2 = N_1-2 - N',                                                                     (5)

AN3.4 = N3-4 - N',                                                                     (6)

где N_1-2 - количество импульсов, измеренное прибором для первой пары детекторов (D1 и D2),

N3-4  - количество импульсов, измеренное прибором для второй пары

детекторов (D3 и D4),

N' - количество импульсов, измеренное счетчиком импульсов.

Погрешность в каждом измерении не должна превышать ± 1 импульс.

• 6.5.2 Относительная погрешность измерения количества импульсов с учетом долей периода вычисляется по формулам:

^N(1-2) ^{— N}

8N1-2 =--------х100 % ,                                                   (7)

N

^N(3-4) ^{- N}

8N3-4 =-------X 100 % ,                                                    (8)

N

где N(1-2) - количество импульсов с учетом долей периода, измеренное прибором для первой пары детекторов;

N(3-4) - количество импульсов с учетом долей периода, измеренное прибором для второй пары детекторов;

N - расчетное количество импульсов с учетом долей периода, вычисляемое по формуле:

- ?2

N = N' x ( 1 +-----) ,

t'

где N' - количество импульсов, измеренное счетчиком импульсов (2);

t' - интервал времени измерения, измеренный частотомером (3), мкс;

T1   - время от начала интервала измерения до последующего импульса,

измеренное частотомером (1), мкс;

T₂   - время от конца интервала измерения до последующего импульса,

измеренное частотомером (1), мкс.

Погрешность в каждом измерении не должна превышать ± 0,005 %.

• 6.5.3 Относительная погрешность измерения интервала времени вычисляется по формулам:

t1-2 - t'

8t_1-2 =------x 100% ,                                                           (9)

t'

t3-4 - t'

А_3-4 =------x 100% ,                                                     (10)

t'

где t_1-2   - интервал времени, мкс, измеренный прибором для первой пары

детекторов,

t3-4   - интервал времени, мкс, измеренный прибором для второй пары

детекторов,

t' - интервал времени, мкс, измеренный частотомером. Погрешность в каждом измерении не должна превышать ± 0,005 %.

6.6 Абсолютная погрешность измерения количества импульсов в режиме «ТПР по ТПР» вычисляется по формулам:

AN1 = N1 - N',

AN2 = N2 - N',

(12)

Убедиться, что N1 равно разности значений преднабора «максимум» N1MAX и преднабора «минимум» N1MIN , установленных на приборе.

Погрешность в каждом измерении не должна превышать ± 1 импульс.

6.7 Абсолютная погрешность измерения количества импульсов в режимах «Имитация ТПУ» и «Пачка импульсов» вычисляется по формуле:

AN = N1 - N', (13)

где N1 - количество импульсов, измеренное (сформированное) прибором;

N' - количество импульсов, измеренное счетчиком импульсов.

Убедиться, что количество импульсов N1, измеренное (сформированное) прибором, равно установленному значению N.

Погрешность в каждом измерении не должна превышать ± 1 импульс.

• 6.8 Абсолютная погрешность измерения количества импульсов в режиме «TQ» вычисляется по формулам:

AN1 = N1 - N'

AN2 = N2 - N',

(15)

Убедиться, что N1 равно разности значений преднабора «максимум» N1_MAX и преднабора «минимум» N1MIN , установленных на приборе.

Погрешность в каждом измерении не должна превышать ± 1 импульс.

IMAX - верхний предел диапазона генератора тока прибора (равен 20 000 мкА);

1_И   - значение тока, мкА, на основании измеренного напряжения,

вычисляемое по формуле:

U

1_И =---х 1000,

R

где U - измеренное напряжение на эталонной катушке сопротивления, мВ;

R - сопротивление образцовой к атушк и , Ом.

Погрешность в каждом измерении не должна превышать ± 0,015 %.

6.10 Абсолютная погрешность установки значения сопротивления вычисляется по формуле:

AR = Rij — R_y,                                                                 (17)

где R_j - измеренное сопротивление, Ом;

R_y - установленное на приборе номинальное значение сопротивления, Ом.

Погрешность в каждом измерении не должна превышать ± 0,02 Ом.

• 7.1  Результаты поверки оформляются протоколом согласно приложения Б , который является неотъемлемой частью «Свидетельства о поверке».

• 7.2  При положительных результатах поверки оформляется «Свидетель ство о поверке» по форме Приложения 1 ПР 50.2.006-94 «Правила по метрологии. ГСИ. Порядок проведения поверки средств измерений», на прибор наносится поверительное клеймо в соответствии с ПР 50.2.007-01 «Правила по метрологии. ГСИ. Поверитель-ные клейма.

• 7.3  При отрицательных результатах поверки поверительное клеймо гасится, «Свидетельство о поверке» аннулируется, в паспорте делается запись о непригодности к применению и выдается «Извещение о непригодности» по форме Приложения 2 ПР 50.2.006-94.

ПРИЛОЖЕНИЕ А

(справочное)

Схемы подключения прибора и средств измерений

Примечание - номера контактов цепей прибора приведены в его эксплуатационной документации

“ПУЛЬСАР-01К”

“D”

SB1

£

“ T ”

1 - прибор комбинированный

SB1 - кнопка

Рисунок А.1 - Схема подключения при опробовании

Рисунок А.2 - Схема подключения для определения погрешности установки частоты опорного генератора

Рисунок А.3 - Схема подключения для определения погрешности дискретной установки частоты (режим «Генератор f»), погрешности измерения частоты и периода (режим «Частотомер»)

• 1, 3. Частотомер

• 2. Счетчик импульсов

4. Генератор импульсный

SA1 - тумблер

SB1 - кнопка

Рисунок А4 - Схема подключения для определение погрешностей измерения количества импульсов, количества импульсов с учетом долей периода и интервала времени (режим «ТПР» по «ТПУ»)

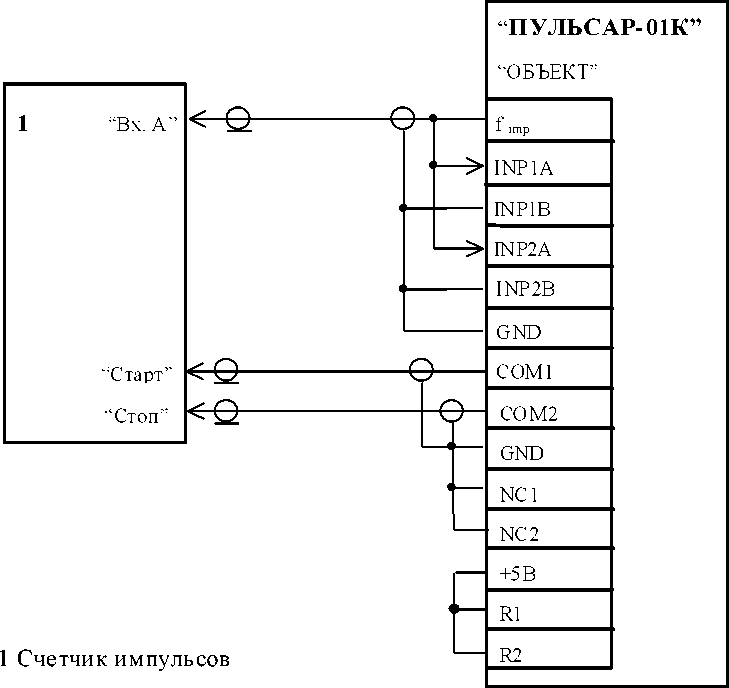

Рисунок А5 - Схема подключения для определения погрешности измерения количества импульсов в режимах "ТПР по ТПР", "Имитация ТПУ", "Пачка импульсов", "TQ"

Примечание - В режиме "Пачка импульсов" входы «Старт» и «Стоп» счетчика импульсов не используются.

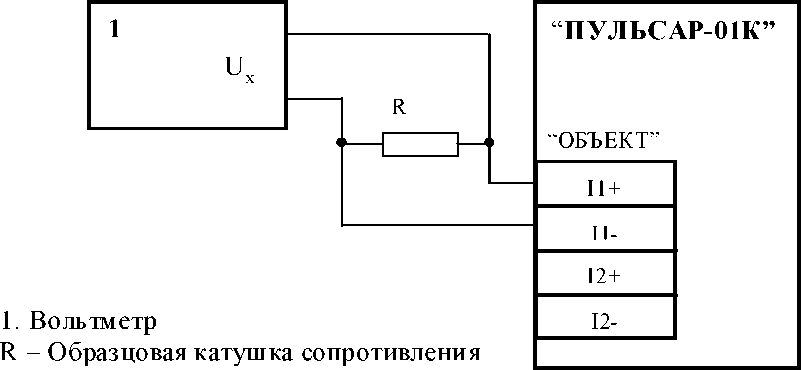

Рисунок А.6 - Схема подключения для определения погрешности установки значения постоянного тока (режим «Генератор «I»)

1. Измеритель сопротивления

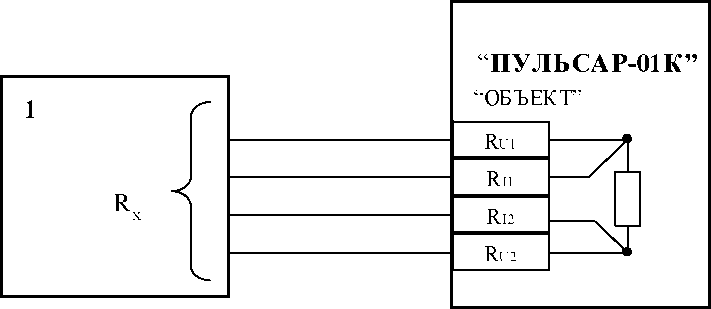

Рисунок А7 - Схема подключения для определения погрешности установки значения сопротивления (режим «Имитация ТС»)

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

П Р О Т О К О Л

поверки прибора эталонного “Пульсар-01К”

Изготовитель ООО «ПТП ЭРА-1» Сер. номер__

Место проведения поверки ________________________________

условия поверки

Таблица Б.1 - Погрешность установки частоты опорного генератора

Таблица Б.2 - Погрешность дискретной установки частоты в режиме "Генератор f"

Таблица Б.3 - Погрешность измерения частоты и периода импульсных сигналов в режиме "Частотомер"

Таблица Б.4 - Погрешность измерения количества импульсов, количества

импульсов с учетом долей периода и интервала времени в режиме "ТПР по ТПУ1"

Таблица Б.5 - Погрешность измерения количества импульсов в режиме «ТПР по ТПР»

Таблица Б.6 - Погрешность измерения количества импульсов в режиме «Имитация ТПУ»

Таблица Б.7 - Погрешность измерения количества импульсов в режиме «Пачка импульсов»

Таблица Б.8 - Погрешность измерения количества импульсов в режиме «TQ»

Таблица Б.9 - Погрешность установки значения постоянного тока

Таблица Б.10 - Погрешность установки значения сопротивления

Подписи лиц, проводивших поверку:

________________ _____________________ (Ф.И.О.)

________________ _____________________ (Ф.И.О.)

Дата “_____” _____________ 200 ___ г.

УТВЕРЖДАЮ

Руководитель ГЦИ СИ-

Измепепис №1 ПИЛГ.468166.001 И Инструкция. Государезвенная система обеспечения единства измерений. Прибор эталонный «Пульсар-01 К». Методика поверки

• 1. п.5.2.2, п.5.2.3. В последних абзацах в последнем предложении после фразы «При каждом значении амплитуды» вставить фразу: «(кроме значения 10 мВ)».

• 2. п.5.3.2. В пятом абзаце фразу «...занести в таблицы Б.2, Б.З.» заменить фразой: «...занести в таблицу Б.2.».

• 3. п.5.3.2. В шестом абзаце после фразы «В режиме «Частотомер»...» вставить фразу: «снять с частотомера (1) показания периода,».

• 4. п.5.3.3.3. Значение «400 Гц» заменить на «(400 ± 5) Гц». Значение «10000 Г'ц» заменить на «(10000 ± 50) Гц».

• 5. В п.п.5.3.4.2, 5.3.5.2, 5.3.6.2, 5.3.7.2 абзацы «— повторить измерение дополнительно два раза;» убрать.

• 6. п.6.9. В последнем предложении значение «± 0,05 %» заменить на «± 0.015 %».
