Общие положения

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

• 7.3 Проверка результатов поверки ПИП, входящих в состав системы

• 7.4 Опробование

• 7.5 Проверка отсутствия ошибок информационного обмена

• 7.6 Проверка метрологических характеристик измерительных каналов САКВ

• 7.7 Идентификация программного обеспечения

• 8 Оформление результатов поверки

Настоящая методика поверки распространяется на систему автоматического контроля выбросов загрязняющих веществ пускового котла цеха Аммиак АО «ЕвроХим-СЗ», заводской №01, и устанавливает порядок проведения первичной и периодической поверок измерительных каналов (ИК) в ее составе.

Система автоматического контроля выбросов загрязняющих веществ пускового котла цеха Аммиак АО «ЕвроХим-СЗ» (далее - САКВ), предназначена для непрерывных измерений массовой концентрации загрязняющих веществ: оксида углерода (СО), оксида и диоксида азота (NOx), диоксида серы (SO2), объемной доли кислорода (02), диоксида углерода (СО2) и параметров (температура, абсолютное давление, расход) в газовых выбросах, расчета и учета массовых и валовых выбросов загрязняющих веществ, а также для обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Замену отдельных технических компонентов допускается проводить без дополнительной поверки ИК, если устанавливаемые компоненты поверены и их метрологические характеристики (далее - MX) совпадают с заменяемыми.

В состав САКВ входят измерительные компоненты, приведенные в документе ИЗА. 1102.ПФ «Система автоматического контроля выбросов загрязняющих веществ пускового котла цеха Аммиак АО «ЕвроХим-СЗ. Паспорт-формуляр». Поверке подлежит система в соответствии с перечнем измерительных каналов, приведенном в данном документе.

Проверка погрешностей ИК проводится покомпонентным методом в соответствии с ГОСТ Р 8.596-2002.

Первичные измерительные преобразователи (далее - ПИП), входящие в состав САКВ, поверяют с интервалами между поверками, установленными при утверждении их типа. Если очередной срок поверки ПИП наступает до очередного срока поверки САКВ, поверяется только этот ПИП и поверка САКВ не проводится. После поверки ПИП и восстановления ИК выполняется проверка ИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой ПИП, не нарушили метрологических свойств ИК (схема соединения и т.п.).

САКВ обеспечивает прослеживаемость к ГЭТ 4-91 «Государственный первичный эталон единицы силы постоянного электрического тока».

Допускается проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава САКВ для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений по заявлению эксплуатирующей организации с указанием объема проводимой поверки.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Примечание:

” Под ПВЧ понимается комплекс технических средств сбора, передачи, обработки информации на базе Системы I/A Series (Foxboro EVOTM) и устройств отображения и предоставления информации, выполненных на базе IBM PC совместимых компьютеров промышленного и офисного исполнения под управлением операционных систем WINDOWS, объединённых локальной вычислительной сетью на базе протоколов семейства IP с периферийными устройствами и соответствующим программным обеспечением

При проведении поверки применяют эталоны, основные средства измерений и вспомогательные устройства в соответствии с методиками поверки, указанными в описаниях типа на первичные измерительные преобразователи (далее - ПИП), входящие в состав САКВ, а также средства поверки, приведенные в таблице 2.

Таблица 2 - Средства измерений, применяемые при поверке

Поверку САКВ осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели, изучившие настоящую методику поверки и руководство по эксплуатации на систему, имеющие стаж работы по данному виду измерений не менее 1 года.

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок» (утвержденных приказом Министерства труда и социальной защиты РФ от 24.07.2013г. №328н), ГОСТ 12.2.007.0-75. ГОСТ 12.2.007.3-75, ГОСТ 22261-94 и указаниями по безопасности, оговоренными в технических описаниях, руководствах по эксплуатации на измерительные компоненты системы в соответствующей документации на эталоны и другие средства поверки.

При проведении поверки должны соблюдаться рабочие условия эксплуатации компонентов, входящих в состав системы в соответствии с НД на эти компоненты.

• 6.1 Для проведения поверки представляют следующую документацию:

• - руководство по эксплуатации на систему;

• - описание типа;

• - действующие свидетельства о поверке ПИП, входящих в САКВ, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - проводят организационно-технические мероприятия по доступу поверителей и персонала объекта к местам установки ПИП в составе САКВ;

• - проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

• - средства поверки выдерживают в условиях и в течение времени, установленных В нормативных документах на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7 Проведение поверки

При проведении внешнего осмотра системы проверяют:

• - отсутствие механических повреждений компонентов, входящих в состав САКВ:

• - состояние линий связи, разъемов и соединительных клеммных колодок, при этом они должны соответствовать технической документации (ТД) на систему и не иметь повреждений, деталей с ослабленным или отсутствующим креплением;

• - соответствие заводских номеров технических компонентов системы номерам, указанным в эксплуатационной документации ИЗА. 1102.ПФ «Система автоматического контроля выбросов загрязняющих веществ пускового котла цеха Аммиак АО «ЕвроХим-СЗ. Паспорт-формуляр».

Считается, что проверка прошла успешно, если комплектность САКВ соответствует требованиям данного документа.

Проверка результатов поверки и срока ее действия, на ПИП входящие в состав САКВ, приведенных в Паспорте-формуляре, проводится путем проверки наличия сведений включенных в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в соответствии с порядком, установленным действующим законодательством на данные ПИП.

Считается, что проверка прошла успешно, если все ПИП, входящие в состав САКВ, обладают действующим статусом поверки и содержатся в ФИФ ОЕИ .

• 7.4.1  Перед опробованием системы в целом необходимо выполнить проверку функционирования её компонентов.

• 7.4.2  Проверяют правильность функционирования системы в соответствии с ее эксплуатационной документацией с помощью тестового программного обеспечения.

• 7.4.3 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить систему и средства измерений к работе в соответствии с их эксплуатационной документацией.

На АРМ САКВ распечатывают значения результатов измерений, зарегистрированные за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

7.6.1 Проверка пределов допускаемой приведенной погрешности измерения абсолютного давления.

Проверка проводится в следующем порядке:

• - в клеммной коробке отключить первичный измерительный преобразователь и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.1) согласно таблице внешних соединений для САКВ;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10,4; 13,6; 16,8 и 20 мА;

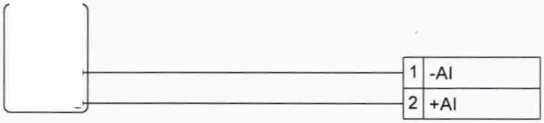

  1	-AI
  2	+AI

Калибратор тока

Рисунок 1

После задания каждого значения проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному давлению.

Соответствие «Абсолютное давление - сила тока» для ИК измерения давления приведено в таблице 3.

Таблица 3

Значение приведенной погрешности измерения абсолютного давления определяется по

Р_мхм ^- i^_e значение давления, соответствующее измеренному значению силы тока измерительным каналом САКВ и отображаемое на АРМ оператора;

Р_уст ~ i^_e значение давления, соответствующее силе тока, задаваемой с калибратора

тока:

Р_мах ~ значение давления, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав САКВ, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений абсолютного давления У/757 не превышает ±0,1 %.

Измерительный канал САКВ считают выдержавшим проверку, если Уик = ±у1тпвч + Упип ^не превышает ±0,9 %,

где у пип ~ значение погрешности ПИП, согласно его свидетельству о поверке.

7.6.2 Проверка пределов допускаемой приведенной погрешности измерения температуры

Проверка проводится в следующем порядке:

• - в клеммной коробке отключить первичный измерительный преобразователь и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.2) согласно таблице внешних соединений для САКВ;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10,4; 13,6; 16,8 и 20 мА;

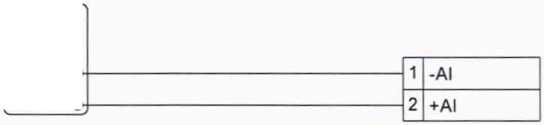

  1	-AI
  2	+AI

Калибратор тока

Рисунок 2

После задания каждого значения проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной температуре.

Соответствие «Температура — сила тока» для ИК измерения температуры приведено в таблице 4.

Таблица 4

Значение приведенной погрешности измерения температуры определяется по формуле: Л/з/и Туст

Упвк — j

'мах

где

Л/з-и ^- i"^e значение температуры, соответствующее измеренному значению силы тока проверяемым измерительным каналом САКВ и отображаемое на АРМ оператора;

Т_уст ~ i"^e значение температуры, соответствующее силе тока, задаваемой с калибратора тока;

Т_тах - значение температуры, равное максимальному значению в диапазоне измерений.

Блок ПВЧ, входящий в состав САКВ, считают выдержавшим проверку, если значение приведенной погрешности измеренных значений температуры ^не превышает ±0,1 %.

Измерительный канал САКВ считают выдержавшим проверку если

Упк = ±\!Упвч + Тпип ^не превышает ±0,9 %,

где У/7///7 - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.3 Проверка пределов допускаемой относительной погрешности измерения расхода.

Проверка проводится в следующем порядке:

• - в клеммной коробке отключить первичный измерительный преобразователь и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.З) согласно таблице внешних соединений для САКВ;

• - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 5.6; 7,2; 10.4; 13,6; 16.8 и 20 мА;



  1	-AI
  2	+AI

Калибратор тока

Рисунок 3

После задания каждого значения проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному расходу.

Соответствие «Расход - сила тока» для ПК измерения расхода приведено в таблице 5. Таблица 5

Значение относительной погрешности измерения расхода определяется по формуле:

8пвч = \~ _ ■ 100 о/о

Густ

где

^изм ~ i^_e значение расхода, соответствующее измеренному значению силы тока измерительным каналом САКВ и отображаемое на АРМ оператора;

Густ ~ i"^e значение расхода, соответствующее силе тока, задаваемой с калибратора тока;

Блок ПВЧ, входящий в состав САКВ, считают выдержавшим проверку, если значение относительной погрешности измеренных значений расхода 8_ПВЧ не превышает ±0,1 %.

Измерительный канал САКВ считают выдержавшим проверку, если

S_llK = ±78}_1ВЧ 4- 8ццц не превышает ±1,6 %,

где 8_Пц_П - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.4 Проверка пределов допускаемой приведенной (относительной) погрешности измерения массовой концентрации загрязняющих веществ.

Проверка проводится в следующем порядке:

- в клеммной коробке отключить первичный измерительный преобразователь и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.4) согласно таблице внешних соединений для САКВ;

- согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10,4; 13,6; 16.8 и 20 мА;

Калибратор тока

Рисунок 4

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной массовой концентрации.

концентрации SO2 приведено в таблице 8.

Таблица 6

Таблица 7

Значение приведенной погрешности измерения массовой концентрации загрязняющих веществ определяется по формуле:

Qu3M Qvcm

Упвч =--т--100 %

где

Qu3.m ~ i~^e значение массовой концентрации, соответствующее измеренному значению силы тока проверяемым измерительным каналом САКВ и отображаемое на АРМ оператора:

Qvcm ~ i^_e значение массовой концентрации, соответствующее силе тока, задаваемой генератором тока;

Qstax ~ значение массовой концентрации, равное максимальному значению в диапазоне измерений.

Значение относительной погрешности измерения массовой концентрации определяется по формуле:

_с        Quim Qvcm

$пвч =--77--—-100 %

Цуст

где

Qu3.\t ~ i^_e значение массовой концентрации, соответствующее измеренному значению силы тока измерительным каналом САКВ и отображаемое на АРМ оператора;

Qycm ~ i^_e значение массовой концентрации, соответствующее силе тока, задаваемой генератором тока;

Блок ПВЧ, входящий в состав САКВ, считают выдержавшим проверку, если значение приведенной (относительной) погрешности измеренных значений массовой концентрации Упвч^ превышает значений, приведенных в таблице 9.

Измерительные каналы САКВ считают выдержавшим проверку, если

Уик = +х1Упвч + Упип ^не превышают значений, приведенных в таблице 9.

где У/7///7 - значение погрешности ПИП, согласно его свидетельству о поверке.

• 7.6.5 Проверка пределов допускаемой приведенной (относительной) погрешности измерения объемной доли веществ.

Проверка проводится в следующем порядке:

- в клеммной коробке отключить первичный измерительный преобразователь и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.5) согласно таблице внешних соединений для САКВ;

- согласно руководству по эксплуатации калибратора перевести его в режим генерации

тока и последовательно задать ряд значений: 4; 7,2; 10,4; 13,6; 16,8 и 20 мА;

Калибратор тока

Рисунок 5

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренной объемной доле вещества.

Соответствие «Объемная доля О2 - Сила тока» для ИК объемной доли Ог приведено в таблице 10.

Соответствие «Объемная доля СО2 - Сила тока» для ИК объемной доли СО2 приведено в таблице 11.

Таблица 11

Значение приведенной погрешности измерения объемной доли веществ определяется

где

Qu3.m ~ i‘^e значение объемной доли, соответствующее измеренному значению силы тока проверяемым измерительным каналом САКВ и отображаемое на АРМ оператора;

Qycm ~ i^_e значение объемной доли, соответствующее силе тока, задаваемой генератором тока;

Значение относительной погрешности измерения объемной доли определяется по формуле:

г _       Qycm

°пвч = —т--100 %

'сует

где

Quiu ~ i"^e значение объемной доли, соответствующее измеренному значению силы тока измерительным каналом САКВ и отображаемое на АРМ оператора;

Qycm - i’^e значение объемной доли, соответствующее силе тока, задаваемой генератором тока.

Блок ПВЧ, входящий в состав САКВ, считают выдержавшим проверку, если значение приведенной (относительной) погрешности измеренных значений объемной доли у_пвч не превышает значений, приведенных в таблице 12.

Измерительные каналы САКВ считают выдержавшим проверку, если

Упк ⁼ i V Упвч + У пип ^не превышают значений, приведенных в таблице 12,

где у пип ~ значение погрешности ПИП, согласно его свидетельству о поверке.

7.7 Идентификация программного обеспечения

7.7.1 Проверка наименования, идентификационного наименования и номера версии (идентификационного номера) производится для метрологически значимой части программного обеспечения (ПО) в составе САКВ, приведенном в таблице 13.

Таблица 13 - Идентификационные данные ПО

• 7.7.2 В соответствии с указаниями инструкции оператора считывают с АРМ САКВ идентификационные наименования и номера версий программ и сличают считанные наименования программ с наименованиями программ, приведенных в таблице 13, а также считанные идентификационные наименования и номера версий программ с приведенными в таблице 13.

Результат проверки считается положительным, если наименования, идентификационные наименования и номер версии программ соответствуют указанным в таблице 13.

• 8.1 Результаты поверки оформляются в соответствии с Приказом Минпромторга №2510 от 31.07.2020 г.

• 8.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 8.3 При положительных результатах поверки, по заявлению владельца средства измерений или лица, предъявившего его на поверку, на средство измерений выдается свидетельство о поверке, и (или) в формуляр (паспорт) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

• 8.4 При отрицательных результатах поверки, средство измерений признают не пригодным к применению, и, по заявлению владельца средства измерений или лица, предъявившего его на поверку, выписывается извещение о непригодности с указанием причин.
