УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Счётчики электрической энергии статические Милур 307

Методика поверки

ТСКЯ.411152.007-1МП

г. Москва 2020 г.

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на счётчики электрической энергии статические Милур 307 (далее - счётчики) и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 При периодической поверке допускается проведение поверки меньше,го числа измеряемых величин в соответствии с заявлением владельца СИ, с обязательным указанием информации об объеме проведенной поверки.

  • 1.3 Интервал между поверками - 16 лет.

  • 1.4 Основные метрологические характеристики приведены в таблицах 1-4.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Тип включения цепей напряжения

непосредственное или трансформаторное

Тип включения цепей тока

непосредственное или трансформаторное

Класс точности при измерении активной электрической энергии для счетчиков со стандартным функционалом

0,2S (ГОСТ 31819.22-2012)

0,5S*

Пределы допускаемых погрешностей измерений активной электрической энергии и мощности для счетчиков классов точности 0,2S и 0,5S с расширенным функционалом

таблицы 3-20

Класс точности при измерении реактивной электрической энергии для счетчиков со стандартным функционалом

0,5*

1 (ГОСТ 31819.23-2012)

Пределы допускаемых погрешностей измерений реактивной электрической энергии и мощности для счетчиков классов точности 0,5 и 1 с расширенным функционалом

таблицы 3-20

Постоянная счетчика в основном режиме/в режиме поверки, имп./ кВт-ч (импульсный выход активной энергии):

  • -  счетчики непосредственного включения

  • -  счетчики трансформаторного включения 230/400 В

  • -  счетчики трансформаторного включения 57,7/100 В

  • -  счетчики трансформаторного включения 57,7/100 В**

500/10000 (в режиме поверки до 50 А) 5000/100000 5000/100000 5000/400000 (в режиме поверки до 1 А)

Постоянная счетчика в основном режиме/в режиме поверки, имп./квар-ч (импульсный выход реактивной энергии):

  • - счетчики непосредственного включения

  • - счетчики трансформаторного включения 230/400 В

  • - счетчики трансформаторного включения 57,7/100 В

  • - счетчики трансформаторного включения 57,7/100 В**

500/10000 (в режиме поверки до 50 А) 5000/100000 5000/100000 5000/400000 (в режиме поверки до 1 А)

Номинальное фазное/линейное напряжение С^.ном/^л.ном? В

3x230/400

3x57,7/100

Установленный рабочий диапазон напряжения, В

ОТ 0,8-/7ф.ном до 1,2’6/фном

Расширенный рабочий диапазон напряжения, В

ОТ 0,8Т/ф.ном ДО 15З ТТф.ном

Предельный рабочий диапазон напряжения, В

ОТ 0 ДО 1,3 • t/ф.ном

Базовый ток Zg, А

5

Номинальный ток /ном, А

5

Максимальный ток 7макс, А:

- для счетчиков непосредственного включения

100

10

Наименование характеристики

Значение

- для счетчиков трансформаторного включения

Номинальная частота сетиХ,, Гц

50

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В**

  • - для счетчиков с номинальным фазным напряжением 230 В

  • - для счетчиков с номинальным фазным напряжением 57,7 В

ОТ 0,3'(Уф ном ДО 153’£Уф.ном от 0,8'(7ф.Ном до 1,5-Г/ф.ном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %**

±0,5

Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, В**

  • - для счетчиков с номинальным линейным напряжением 400 В

  • - для счетчиков с номинальным линейным напряжением 100 В

ОТ 0,3 • £7п.ном ДО 1,3 ’ ^Уп.ном от 0,8 (7л.ном до 1,5-£4ном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, %**

±1

Средний температурный коэффициент при измерении среднеквадратических значений линейного (межфазного) напряжения переменного тока в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений отрицательного отклонения напряжения %**:

  • - для счетчиков с номинальным фазным напряжением 230 В

  • - для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 70

от 0 до 20

Пределы допускаемой основной абсолютной погрешности измерений отрицательного отклонения напряжения, %**

±0,5

Средний температурный коэффициент при измерении отрицательного отклонения напряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений положительного отклонения напряжения 5(7(+), %**

  • - для счетчиков с номинальным фазным напряжением 230 В

  • - для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 30

от 0 до 50

Пределы допускаемой основной абсолютной погрешности измерений положительного отклонения напряжения, %**

±0,5

Средний температурный коэффициент при измерении положительного отклонения напряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений среднеквадратических значений силы переменного тока, А**

ОТ 0,01 '7Ном/б ДО 151 'Ллакс

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока в цепи фаз, д**

±[^Ф,изм ’ 0'01 + 0,005]

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока в цепи нейтрали, А

±[4,изм ’ 0,02 + 0,02]

Наименование характеристики

Значение

Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока в диапазоне рабочих температур, А/°С**:

  • - фазе

  • - в нейтрали

±0,0005- 7ф,изм

±0,0005- 7н,изм

Диапазон измерений частоты переменного тока f Гц**

от 42,5 до 57,5

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц**

±0,05

Средний температурный коэффициент при измерении частоты переменного тока в диапазоне рабочих температур, Гц/°С**

±0,0007

Диапазон измерений отклонения основной частоты напряжения электропитания А/ Гц**

от -7,5 до ±7,5

Пределы допускаемой основной абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц**

±0,05

Средний температурный коэффициент при измерении отклонения основной частоты напряжения электропитания в диапазоне рабочих температур, Гц/°С**

±0,0007

Диапазон измерений коэффициента мощности cos^**

от -1 до ±1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности cos^, %**

±3

Средний температурный коэффициент при измерении коэффициента мощности cos^ в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений коэффициента sin^z?**

от -1 до ±1

Пределы допускаемой основной относительной погрешности измерений коэффициента sin<g?, %**

±3

Средний температурный коэффициент при измерении коэффициента sin в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений коэффициента tg^>**

от -57,29 до ±57,29

Пределы допускаемой основной относительной погрешности измерений коэффициента tg^>, %**

±3

Средний температурный коэффициент при измерении коэффициента tg^z? в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений полной мощности S, В А**

0,877ф.ном < & — 1?3’^7ф.ном 0,01 'Дом/б — 7 < 1,1 '/макс

Пределы допускаемой основной абсолютной погрешности измерений полной мощности, В-А**

  • - счетчики непосредственного включения

  • - счетчики трансформаторного включения

±[‘5’изм ’ 0,015 ± 1,2]

^изм ' 0,01 ± 1,2]

Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур, %/°С**

таблица 21

Диапазон измерений длительности перенапряжения Atnepu, с**

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с**

±0,02

Средний температурный коэффициент при измерении длительности перенапряжения в диапазоне рабочих

температур, с/°С**

±0,0003

Диапазон измерений перенапряжения 8t/nep, % от L/ф.ном**

  • - для счетчиков с номинальным фазным напряжением 230 В

  • - для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 30

от 0 до 50

Пределы допускаемой основной относительной погрешности измерений перенапряжения, %**

±0,5

Наименование характеристики

Значение

Средний температурный коэффициент при измерении перенапряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений глубины провала напряжения &Un, %**

  • - для счетчиков с номинальным фазным напряжением 230 В

  • - для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 70

от 0 до 20

Пределы допускаемой основной относительной погрешности измерений глубины провала напряжения, %**

±0,5

Средний температурный коэффициент при измерении глубины провала напряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений длительности провала напряжения Агпи, с**

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности провала напряжения, с**

±0,02

Средний температурный коэффициент при измерении длительности провала напряжения в диапазоне рабочих температур, с/°С**

±0,0003

Диапазон измерений длительности прерывания напряжения А?прц, с**

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности прерывания напряжения, с**

±0,02

Средний температурный коэффициент при измерении длительности прерывания напряжения в диапазоне рабочих температур, с/°С**

±0,0003

Диапазон измерений среднеквадратических значений напряжений прямой и<[), обратной U<2) и нулевой    последовательностей, %**

ОТ 0,8-£/ф.ном ДО 1,3-^ф.ном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений прямой С/ц), обратной U(2) и нулевой U(q-) последовательностей, %**

±0,5

Средний температурный коэффициент при измерении среднеквадратических значений напряжений прямой Ц1), обратной U(2) и нулевой U(Q) последовательностей в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений коэффициентов несимметрии напряжения по обратной Л?2(и)И по нулевой Л'о(и) последовательностям, %**

от 0 до 10

Пределы допускаемой основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной Лгщ) и по нулевой Хо(и) последовательностям, %**

±0,5

Средний температурный коэффициент при измерении коэффициентов несимметрии напряжения по обратной    и по

нулевой Xo(U) последовательностям в диапазоне рабочих температур, %/°С**

±0,05

Стартовый ток (чувствительность), А, не более:

  • - по активной энергии:

  • - класс точности 0,5 S (непосредственное включение)

  • - класс точности 0,2S (трансформаторное включение)

  • - по реактивной энергии:

  • - класс точности 1 (непосредственное включение)

  • - класс точности 0,5 (трансформаторное включение)

0,005

0,005

0,02

0,0075

Минимальное время между импульсами при измерении активной электрической энергии для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии для счетчиков классов точности 1 и 0,5

таблица 22

Ход внутренних часов в нормальных условиях измерений, с/сут, не хуже

±0,5

Наименование характеристики

Значение

Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/(сут °С)

таблица 23

Нормальные условия измерений:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

от +21 до +25

от 30 до 80

* Пределы допускаемых погрешностей при измерении активной электрической энергии для счетчиков класса точности 0,5S и реактивной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 2-4;

** Только для счетчиков с расширенным функционалом;

;ИЗМ - измеряемое значение среднеквадратического значения силы переменного тока в фазе, А;

7н,Изм - измеряемое значение среднеквадратического значения силы переменного тока в нейтрали, А;

£изм - измеряемое значение полной мощности, В-А.

Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений.

Таблица 2 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при симметричной нагрузке и номинальном напряжении

Тип включения счетчика

Класс

точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное

включение

0,5S

±1,0

0,01-7б<7<0,05-7б

cos #9=1

±0,5

0,05-/б < 7< /макс

±1,0

0,02-7б<7<0,10-7б

cos #9=0,5 (при индуктивной нагрузке

(далее - инд.)) cos#9=0,8 (при емкостной нагрузке

(далее - емк.))

±0,6

0,10-Уб + 7 + 7макс

Трансформаторное включение

0,2S

±0,4

0,01-7ном</<0,05-7ном

cos (р=\

±0,2

0,05-7ном — I — 7Макс

cos (р=\

±0,5

0,02/ном</<0,10-/ном

(инд.)

cos#7=0,8 (емк.)

±0,3

0,10 Thom — I — 7макс

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±1,5

0,05-7б<7< 0,10-7б

sin#?=l

±1,0

0,10-7б<7<7макс

sin #7=1

±1,5

0,10-7б<7< 0,20-7б

sin#9=0,5 (инд.,емк.)

±1,0

0,20-/б</<4акс

sin#9=0,5 (инд.,емк.)

±1,5

0,20-/6<7</аакс

sin#?=0,25(HHfl.,eMK.)

Тип включения счетчика

Класс

точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

Трансформаторное включение

0,5

±0,8

0,02-7НОМ</<0,05-7

sin #7= 1

±0,5

0,05-/„ом — I — -/макс

sin^»=l

±0,8

0,05-Тном < 7< 0,Т/НОМ

sin^=0,5 (инд., емк.)

±0,5

0,1 Тном 7 < 7макс

sin<z?=0,5 (инд., емк.)

±0,8

0,1 -7НОМ < 7 < 7макс

sin<£>=0,25 (инд.,емк.)

* Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при однофазной нагрузке и номинальном напряжении

Тип включения счетчика

Класс точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,6

0,05 -Iq < 7 < 7макс

cos^=l

±1,0

0,1 ’7б < 7 < 7макс

COS^?=0,5 (инд.)

Трансформаторное включение

0,2S

±0,3

0,05-7НОМ < 7 < 7макс

COSff>=l

±0,4

0,1 ’7Ном 7 < 7макс

cos^=0,5 (инд.)

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±1,5

0,1 -7б < 7 < 7макс

sin ср=\

±1,5

0,2-7б < 7 < 7макс

sin^=0,5 (инд., емк.)

Трансформаторное включение

0,5

±0,6

0,05 -7НОм 7 < 7макс

sin ср=\

±1,0

0,1 ’7Но.м — I — 7макс

sin^=0,5 (инд., емк.)

* Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Примечания

  • 1  При измерении активной энергии и мощности разность между значениями погрешности при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при базовом токе 7б и коэффициенте мощности, равном 1, для счётчиков с непосредственным включением и при номинальном токе 7НОМ и коэффициенте мощности, равном 1, для счётчиков, включаемых через трансформатор, находится в пределах:

  • - ±1,0 % для счетчиков класса точности 0,5S;

  • - ±0,4 % для счетчиков класса точности 0,2S.

  • 2 При измерении реактивной энергии и мощности разность между значениями погрешности при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при базовом токе 7g и коэффициенте sin^, равном 1, для счётчиков с непосредственным включением и при номинальном токе 7НОМ и коэффициенте sin^, равном 1, для счётчиков, включаемых через трансформатор, находится в пределах:

  • - ±2,5 % для счётчиков класса точности 1;

  • - ±1,5 % для счетчиков класса точности 0,5.

Таблица 4 - Минимальное время между импульсами при проверке отсутствия самохода при измерении активной электрической энергии для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии для счетчиков классов точности 1 и 0,5

Тип включения

счетчика

Класс точности

Номинальное напряжение UU0M, В

Максимальный ток /макс, А

Минимальное время между импульсами, с

При измерении активной энергии

Непосредственное включение

0,5S

230

100

53

Трансформаторное включение

0,2S

57,7

10

78

230

79

При измерении реактивной энергии

Непосредственное включение

1

230

100

42

Трансформаторное включение

0,5

57,7

10

52

230

53

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции,указанные в таблице 5.

Таблица 5 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрической прочности изоляции

8.2

Да

Да

Опробование

8.3

Да

Да

Подтверждение соответствия программного обеспечения

8.4

Да

Да

Определение метрологических характеристик

8.5

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1  При проведении поверки должны применяться средства измерений, перечисленные в таблице 6.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Вместо указанных в таблице 6 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 6

Наименование, обозначение

Номер пункта методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1.

Установка автоматическая трехфазная для поверки счетчиков электрической энергии

8.3,

8.5.1-8.5.5,

8.5.7

8.5.11

Установка автоматическая трехфазная для поверки счетчиков электрической энергии

НЕВА-Тест 6303, модификация НЕВА-Тест 6303

И-0.05 16 Е4 Т, per. № 52156-12

2.

Установка поверочная универсальная

8.5.5, 8.5.6,

8.5.8-8.5.10

Установка поверочная универсальная «УППУ-МЭ», модификация «УППУ-МЭ 3.1КМ-С-02», per. № 57346-14

Вспомогательные средства поверки (оборудование)

3.

Установка для проверки параметров электрической безопасности

8.2

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

4.

Секундомер

8.5.2

Секундомер электронный «СЧЕТ-2», per. № 70387-18

5.

Т ермогигрометр электронный

8.1-8.5

Термогигрометр электронный «CENTER» модель 313, per. №22129-09

6.

Персональный компьютер

8.5.2-8.5.11

ПК IBM PC, наличие интерфейса Ethernet; наличие интерфейса USB; объем оперативной памяти не менее 2 Гб; объем жесткого диска не менее 20 Гб; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на счетчики и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1    При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые приборы и применяемые средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (23±2) °C;

  • - относительная влажность воздуха от 30 до 80 %.

  • 6.2 Для контроля температуры и относительной влажности окружающей среды использовать термогигрометр электронный «CENTER» модель 313.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать счетчик в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

  • - лицевая панель счетчиков должна быть чистой и иметь четкую маркировку в соответствии с ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012;

  • - на крышке зажимов или на корпусе счетчиков должна быть нанесена схема подключения счетчиков к электрической сети;

  • - все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, механические элементы хорошо закреплены;

  • - зажимные контакты должны быть промаркированы;

  • - в комплекте поставки счетчика должны быть следующие документы: формуляр ТСКЯ.411152.007ФО и руководство по эксплуатации ТСКЯ.411152.007РЭ (допускается использовать электронный документ, размещенный на сайте www.milur.ru и/или www.miluris.ru).

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

  • 8.2 Проверка электрической прочности изоляции

    • 8.2.1 Проверку электрической прочности изоляции выполнять с помощью установки для проверки электрической безопасности GPT-79803 (далее по тексту GPT-79803) путем подачи в течение одной минуты испытательного напряжения 4,0 кВ частотой 50 Гц:

  • 1) для счетчиков со встроенным дополнительным изолированным источником вторичного питания 230 В:

  • - между всеми цепями тока и напряжения электрической сети, соединенными вместе, с одной стороны, и клеммами дополнительного источника питания 230 В, соединенными вместе с "землей", с другой стороны;

  • - между всеми цепями тока и напряжения электрической сети, соединенными вместе, с одной стороны, и клеммами импульсных выходов, клеммами дискретных входов (при наличии), клеммами дискретных выходов (при наличии), клеммами интерфейсов, разъема внешней антенны (при наличии), соединенными вместе и с "землей", с другой стороны;

  • - между клеммами дополнительного источника питания 230 В, соединенными вместе, с одной стороны, и клеммами импульсных выходов, клеммами дискретных входов (при наличии), клеммами дискретных выходов (при наличии), клеммами интерфейсов, разъема внешней антенны (при наличии), соединенными вместе и с "землей", с другой стороны;

  • 2) для остальных счетчиков:

  • - между всеми цепями тока и напряжения электрической сети, а также клеммами дополнительного источника питания счетчика, соединенными вместе, с одной стороны, и клеммами импульсных выходов, клеммами дискретных входов (при наличии), клеммами дискретных выходов (при наличии), клеммами интерфейсов, клеммами дополнительного источника питания интерфейсных модулей (при наличии), разъема внешней антенны (при наличии), соединенными вместе и с "землей", с другой стороны.

  • 8.2.2 «Землей» является проводящая пленка из фольги, охватывающая счетчик и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь счетчика. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

Результат проверки электрической прочности изоляции считать положительным, если во время подачи испытательного напряжения не произошло пробоя изоляции испытуемых цепей.

  • 8.3 Опробование

Опробование проводить в следующей последовательности:

  • 1) Подключить счетчик к установке автоматической трехфазной для поверки счетчиков электрической энергии НЕВА-Тест 6303 (далее - поверочная установка) по схеме, указанной на рисунке А.1-А.З Приложения А, и выдержать при номинальных значениях напряжения, силы тока и частоты переменного тока. Время выдержки счетчика должно быть не менее 1 минуты.

  • 2) Проверить функционирование жидкокристаллического дисплея (далее - ЖКИ), кнопок и светодиодных индикаторов на передней панели счетчика в соответствии с руководством по эксплуатации.

Результат проверки считать положительным, если подтверждено функционирование ЖКИ, кнопок и светодиодных индикаторов.

Примечание - Допускается проводить опробование при определении метрологических характеристик.

  • 8.4 Подтверждение соответствия программного обеспечения

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить путем сличения идентификационных данных ПО, указанных в описании типа на счетчик, с идентификационными данными ПО, считанными со счетчика.

Результаты считать положительными, если номер версии встроенного ПО соответствует указанному в описании типа.

  • 8.5 Определение метрологических характеристик

    • 8.5.1 Проверка стартового тока (порога чувствительности)

Проверку стартового тока (порога чувствительности) проводить при помощи поверочной установки, устанавливая следующие параметры испытательных сигналов по ГОСТ 31818.11-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012:

  • - для счетчиков непосредственного включения:

U= Uном; / = 0,001 1$; cos ср = 1 (активная энергия);

U = UH0M; 1= 0,004-Д; sin(p = 1 (реактивная энергия);

  • - для счетчиков трансформаторного включения:

U = Uном, /=0,0017H0M; cos(p= 1 (активная энергия);

U= Uhom, / = 0,0015 7H0M; sincp = 1 (реактивная энергия).

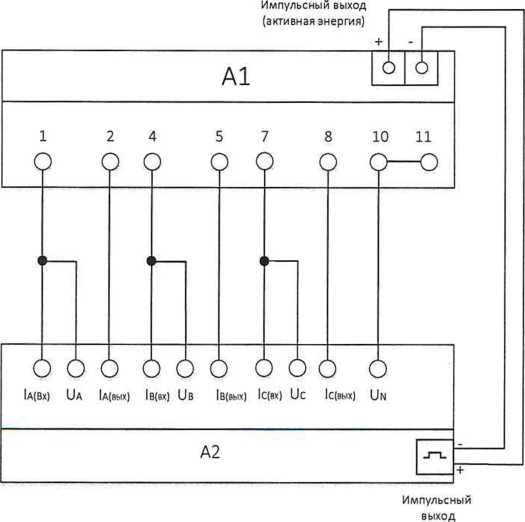

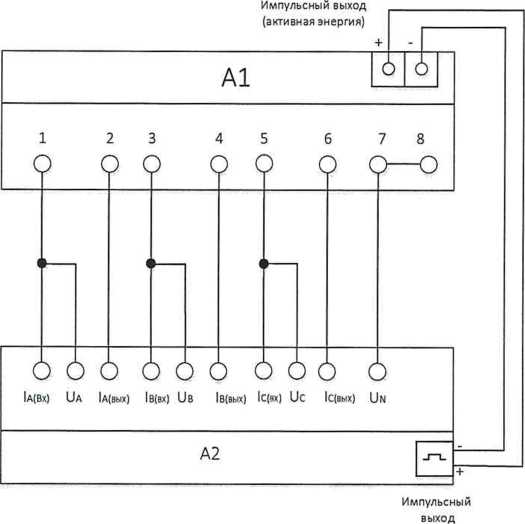

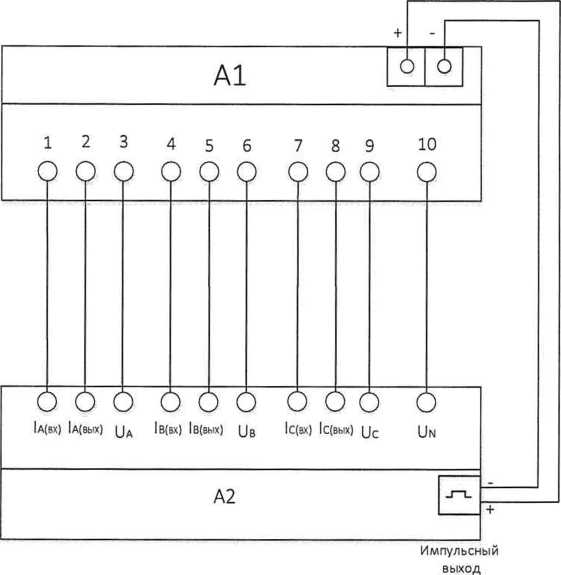

  • 1)    Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1-А.З Приложения А.

  • 2) На электрическом или оптическом испытательном выходе счетчика регистрировать импульсы с помощью поверочной установки.

Результат проверки считать положительным, если счетчик начинает и продолжает регистрировать показания активной и реактивной энергии.

  • 8.5.2 Проверка отсутствия самохода

Проверку отсутствия самохода проводить в следующей последовательности:

  • 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1-А.З Приложения А.

  • 2) Подключить счетчик к USB-порту персонального компьютера (далее - ПК) через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

  • 3) Запустить на ПК программное обеспечение.

  • 4) Установить связь со счетчиком. Перевести счетчик в режим работы «Поверка».

  • 5) К цепям напряжения счетчика приложить напряжение 1,3'^ф.ном. При этом ток в токовой цепи должен отсутствовать.

  • 6) На электрическом или оптическом испытательном выходе счетчика регистрировать импульсы с помощью поверочной установки.

  • 7) Время контролировать по секундомеру электронному СЧЕТ-2.

Результаты проверки считать положительными, если за время испытания, указанное в таблице 4, регистрируется не более одного импульса.

  • 8.5.3 Определение основной относительной погрешности измерений активной и реактивной электрической энергии прямого и обратного направлений (для всех счетчиков), а так же основной относительной погрешности измерений активной, реактивной мощности и основной абсолютной погрешности измерений полной мощности (только для счетчиков с расширенным функционалом)

Определение погрешностей проводить при помощи поверочной установки в следующей последовательности:

  • 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1-А.З Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

  • 3) Запустить на ПК программное обеспечение.

  • 4) Установить связь со счетчиком. Перевести счетчик в режим работы «Поверка» (счетчики 57,7/100 В необходимо переключить в основной режим при токе больше 1 А, счетчики непосредственного включения необходимо переключить в основной режим при токе больше 50 А).

  • 5) Измерения проводить при номинальном фазном напряжении.

  • 6) Погрешность измерений активной энергии прямого и обратного направлений, активной и полной электрической мощности прямого направления определить следующим образом:

- установить на выходе поверочной установки сигналы в соответствии с таблицами 7-10;

Таблица 7 - Испытательные сигналы для определения основной погрешности измерений активной энергии, активной и полной мощности для счетчиков класса точности 0,5 S при симметричной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

Коэффициент мощности cos (р

Пределы допускаемой основной относительной погрешности при измерении активной энергии и мощности, %

1

0,017б

1

±1,0

2

0,05-7б

1

±0,5

о э

1

±0,5

4

0,027б

0,5L

±1,0

5

7макс

0,5L

±0,6

6

0,027б

0,8С

±1,0

7

Тмакс

0,8С

±0,6

Примечания

  • 1 Знаком «Ь» обозначена индуктивная нагрузка.

  • 2 Знаком «С» обозначена емкостная нагрузка.

Номер испытания

Значение силы переменного тока, А

Коэффициент мощности cos (р

Пределы допускаемой основной относительной погрешности при измерении активной энергии и мощности, %

3 При определении погрешности измерения полной мощности использовать пункты 2-7.

Таблица 8 - Испытательные сигналы для определения основной погрешности измерений активной энергии, активной и полной мощности для счетчиков класса точности 0,5S при однофазной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

Коэффициент мощности cos ср

Пределы допускаемой основной относительной погрешности при измерении активной энергии и мощности, %

1

0,057б

1

±0,6

2

А>

1

±0,6

3

Адаке

1

±0,6

4

0,1-Аб

0,5L

±1,0

5

А>

0,5L

±1,0

6

Адаке

0,5L

±1,0

Примечания

  • 1 Испытания проводить последовательно для каждой фазы счетчиков.

  • 2 Знаком «L» обозначена индуктивная нагрузка.

Таблица 9 - Испытательные сигналы для определения основной погрешности измерений активной энергии, активной и полной мощности для счетчиков класса точности 0,2S при симметричной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

Коэффициент мощности

COS (р

Пределы допускаемой основной относительной погрешности при измерении активной энергии и мощности, %

1

0,01-Адом

1

±0,4

2

0,05-/„ом

1

±0,2

3

Адом

1

±0,2

4

0,027„ом

0,5L

±0,5

5

Адаке

0,5L

±0,3

6

0,027„ом

0,8С

±0,5

7

Аиакс

0,8С

±0,3

Примечания

  • 1 Знаком «Ь» обозначена индуктивная нагрузка.

  • 2 Знаком «С» обозначена емкостная нагрузка.

  • 3 При определении погрешности измерения полной мощности использовать пункты 2-

7.

Таблица 10 - Испытательные сигналы для определения основной погрешности измерений активной энергии, активной и полной мощности для счетчиков класса точности 0,2S при однофазной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

Коэффициент мощности

COS (р

Пределы допускаемой основной относительной погрешности при измерении активной энергии и мощности, %

1

0,05 7ном

1

±0,3

2

Люм

1

±0,3

3

7макс

1

±0,3

4

0,17Н0М

0,5L

±0,4

5

7ном

0,5L

±0,4

6

Адаке

0,5L

±0,4

Примечания

  • 1 Испытания проводить последовательно для каждой фазы счетчиков.

  • 2 Знаком «Ь» обозначена индуктивная нагрузка.

  • - считать с дисплея поверочной установки значения основной погрешности измерений активной энергии прямого и обратного направлений;

  • - рассчитать разность между значениями погрешности при однофазной нагрузке и при симметричной многофазной нагрузке при базовом токе /б и коэффициенте мощности, равном 1, для счётчиков с непосредственным включением и при номинальном токе /Ном и коэффициенте мощности, равном 1, для счётчиков, включаемых через трансформатор;

  • - рассчитать относительную погрешность измерений активной мощности по формуле (только для счетчиков с расширенным функционалом):

<УХ = Хс Ху-100,                          (1)

ХУ

где Хс - показание счетчика, считанное с дисплея счетчика или с ПК;

Ху - показание поверочной установки.

- рассчитать основную абсолютную погрешность измерений полной мощности по формуле (только для счетчиков с расширенным функционалом):

ДА = Хс - Ху

(2)

где Хс - показание счетчика, считанное с дисплея счетчика или с ПК; Ху - показание поверочной установки.

  • 7) Погрешность измерений реактивной энергии для прямого и обратного направлений и реактивной электрической мощности прямого и обратного направлений определить следующим образом:

- установить на выходе поверочной установки сигналы в соответствии с таблицами 11-14;

Таблица 11 - Испытательные сигналы для определения основной погрешности измерений реактивной энергии и мощности для счетчиков класса точности 1 при симметричной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

sin (р (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности при измерении реактивной энергии и мощности, %

1

0,057б

1

±1,5

2

0,1-z6

1

±1,0

Номер испытания

Значение силы переменного тока, А

МИ (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности при измерении реактивной энергии и мощности, %

3

0,17б

0,5

±1,5

4

Алакс

0,5

±1,0

5

0,2-/б

0,25

±1,5

6

Алакс

0,25

±1,5

Таблица 12 - Испытательные сигналы для определения основной погрешности измерений реактивной энергии и мощности для счетчиков класса точности 1 при однофазной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

sin (р (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной

погрешности при измерении реактивной энергии и мощности, %

1

0,17б

1

±1,5

2

1

±1,5

3

Алакс

1

±1,5

4

0,27б

0,5

±1,5

5

0,5

±1,5

6

Атаке

0,5

±1,5

Примечание - Испытания проводить последовательно для каждой фазы счетчиков.

Таблица 13 - Испытательные сигналы для определения основной погрешности измерений реактивной энергии и мощности для счетчиков класса точности 0,5 при симметричной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

sin (р (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности при измерении реактивной энергии и мощности, %

1

0,027ном

1

±0,8

2

0,05 -/„ом

1

±0,5

3

0,05 7НОм

0,5

±0,8

4

Алакс

0,5

±0,5

5

0,1 ’Аом

0,25

±0,8

6

Алакс

0,25

±0,8

Таблица 14 - Испытательные сигналы для определения основной погрешности измерений реактивной энергии и мощности для счетчиков класса точности 0,5 при однофазной нагрузке и номинальном напряжении

Номер испытания

Значение силы переменного тока, А

sin (р (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной

погрешности при измерении реактивной энергии и мощности, %

1

0,05‘Алом

1

±0,6

2

Аом

1

±0,6

3

Атаке

1

±0,6

4

0,05-Алом

0,5

±1,0

5

Аом

0,5

±1,0

6

Алакс

0,5

±1,0

Номер испытания

Значение силы переменного тока, А

sin (р (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности при измерении реактивной энергии и мощности, %

Примечание - Испытания проводить последовательно для каждой фазы счетчиков.

- считать с дисплея поверочной установки значения основной погрешности измерений реактивной энергии прямого и обратного направлений, %;

  • - рассчитать разность между значениями погрешности при однофазной нагрузке и при симметричной многофазной нагрузке при базовом токе и коэффициенте sin(p, равном 1, для счётчиков с непосредственным включением и при номинальном токе /Ном и коэффициенте sin(p, равном 1, для счётчиков, включаемых через трансформатор;

  • - рассчитать относительную погрешность измерений реактивной мощности по формуле (1) (только для счетчиков с расширенным функционалом).

Результаты поверки считать положительными, если полученные значения основной относительной погрешности измерений активной (реактивной) энергии прямого и обратного направлений и электрической мощности прямого и обратного направлений не превышают пределов, приведенных в таблицах 7-14, полученные значения основной абсолютной погрешности измерений полной мощности не превышают пределов, приведенных в таблице 1, а разности между значениями погрешности при однофазной нагрузке и при симметричной многофазной нагрузке не превышают пределов, указанных в таблице 3.

  • 8.5.4 Определение основной относительной погрешности измерений среднеквадратических значений фазного £7ф и линейного напряжения Un переменного тока (только для счетчиков с расширенным функционалом)

Определение основной относительной погрешности измерений среднеквадратических значений фазного и линейного напряжения переменного тока проводить при помощи поверочной установки в следующей последовательности:

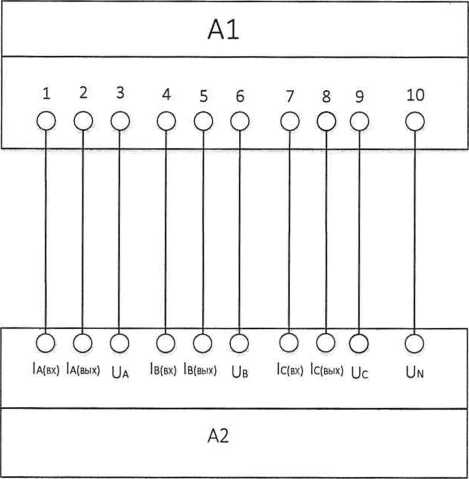

  • 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1-А.З или А.4-А.6 Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 3) Запустить на ПК программное обеспечение (при необходимости).

  • 4) Установить связь со счетчиком (при необходимости).

  • 5) При помощи поверочной установки воспроизвести испытательные сигналы, указанные в таблицах 15-16.

Таблица 15 - Испытательные сигналы для определения основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока

Значение напряжения переменного тока, В

Значение силы переменного тока, А

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %

для счетчиков с номинальным фазным напряжением 230 В

0,3 ■ t/ф ном

Люм/б

±0,5

^Тф.НОМ

1 3' ^ф.ном

для счетчиков с номинальным фазным напряжением 57,7 В

0,8 ■ t/ф.ном

Атом

±0,5

Uф.ном

1,5’ t/ф.ном

Таблица 16 - Испытательные сигналы для определения относительной погрешности измерений среднеквадратических значений линейного напряжения переменного тока

Значение напряжения переменного тока, В

Значение силы переменного тока, А

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений линейного напряжения переменного тока, %

для счетчиков с номинальным линейным напряжением 400 В

0,3 ' С/ц.НОМ

7ном/б

±1

О'л. ном

1 ,3 ' f/n.HOM

для счетчиков с номинальным линейным напряжением 100 В

0,8 ■ Е7Л. ном

AiOM

±1

^Zn.HOM

1,5' t/л.ном

  • 6) Считать с дисплея счетчика или с ПК измеренные значения среднеквадратических значений фазного и линейного напряжения переменного тока для каждой фазы.

  • 7) Рассчитать основную относительную погрешность измерений среднеквадратических значений фазного и линейного напряжения переменного тока для каждой фазы по формуле (1).

Результаты проверки считать положительными, если полученные значения основной относительной погрешности измерений среднеквадратических значений фазного и линейного напряжения переменного тока для каждой фазы не превышают пределов, приведенных в таблицах 15-16.

  • 8.5.5 Определение основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н (только для счетчиков с расширенным функционалом)

Определение основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока проводить при помощи поверочной установки в следующей последовательности:

  • 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1-А.З или А.4-А.6 Приложения А (для определения погрешности тока в нейтрали согласно схеме, представленной на рисунке А.7 и А.8 Приложения А).

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 3) Запустить на ПК программное обеспечение (при необходимости).

  • 4) Установить связь со счетчиком (при необходимости).

  • 5) При помощи поверочной установки воспроизвести испытательные сигналы согласно таблице 17.

Таблица 17 - Испытательные сигналы для определения основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока

Значение силы переменного тока, А

Значение напряжения переменного тока, В

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н, А

0,01 ‘7ном/б

£7ф.ном

=Ф<ь.изм '      + 0,005] /

Значение силы переменного тока, А

Значение напряжения переменного тока, В

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н, А

Люм/б

±17н,изм '      + 0/02]

1,1 '/макс

  • 6) Считать с дисплея счетчика или с ПК измеренные значения среднеквадратических значений силы переменного тока для каждой фазы/нейтрали.

  • 7) Рассчитать основную абсолютную погрешность измерений среднеквадратических значений силы переменного тока фазы/нейтрали по формуле (2).

Результаты проверки считать положительными, если полученные значения основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока для каждой фазы/нейтрали не превышают пределов, приведенных в таблице 17.

  • 8.5.6 Определение основной абсолютной погрешности измерений частоты переменного тока f и отклонения основной частоты напряжения электропитания А/(только для счетчиков с расширенным функционалом)

Определение основной абсолютной погрешности измерений частоты переменного тока и отклонения основной частоты напряжения электропитания проводить при помощи установки поверочной универсальной «УППУ-МЭ» (далее - УППУ-МЭ) в следующей последовательности:

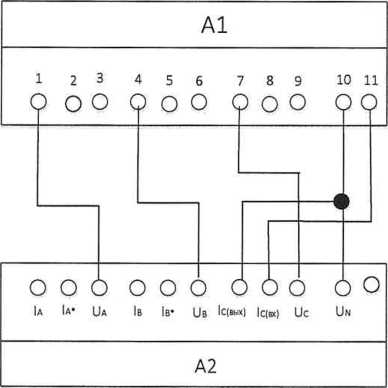

  • 1) Подключить счетчик к УППУ-МЭ согласно схеме, представленной на рисунке А.4-А.6 Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 3) Запустить на ПК программное обеспечение (при необходимости).

  • 4) Установить связь со счетчиком (при необходимости).

  • 5) При помощи УППУ-МЭ воспроизвести испытательные сигналы согласно таблице 18.

    7) Рассчитать основную абсолютную погрешность измерений частоты переменного тока по формуле:

    Д2Г = ХИ-Х,                           (3)

Таблица 18 - Испытательные сигналы для определения основной абсолютной погрешности измерений частоты переменного тока и отклонения основной частоты напряжения электропитания

Значение частоты переменного тока, Гц

Значение напряжения переменного тока, В

Значение силы переменного тока, А

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока и отклонения основной частоты напряжения электропитания, Гц

42,5

Г^НОМ

/ном/б

±0,05

50,0

57,5

6) Считать с дисплея счетчика значение частоты переменного тока или с ПК измеренные значения частоты переменного тока и отклонения основной частоты напряжения электропитания.

где Аи - показание счетчика, считанное с дисплея счетчика или с ПК;

Хо - показание УППУ-МЭ.

  • 8) Рассчитать основную абсолютную погрешность измерений отклонения основной частоты напряжения электропитания по формуле (3), где за показания поверочной установки принимать значение, рассчитанное по формуле:

А/=/в-50                              (4)

где/в - значение частоты переменного тока, воспроизведенное с УППУ-МЭ, Гц.

Результаты проверки считать положительными, если полученные значения основной абсолютной погрешности измерений частоты переменного тока и отклонения основной частоты напряжения электропитания не превышают пределов, приведенных в таблице 18.

  • 8.5.7 Определение основной относительной погрешности измерений коэффициента мощности cos (р, коэффициента sin#? и коэффициента tg#? (только для счетчиков с расширенным функционалом)

Определение основной относительной погрешности измерений коэффициента мощности cos#?, коэффициента sin^z? и коэффициента tg#? проводить при помощи поверочной установки в следующей последовательности:

  • 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1-А.З или А.4-А.6 Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 3) Запустить на ПК программное обеспечение (при необходимости).

  • 4) Установить связь со счетчиком (при необходимости).

  • 5) При помощи поверочной установки воспроизвести испытательные сигналы согласно таблицам 7-14, направление тока прямое.

Примечание - Основную относительную погрешность измерений коэффициента tg^z? определять только при испытательных сигналах 4-7 из таблиц 7 и 9, 4-6 из таблиц 8, 10, 12 и 14, 3-6 из таблиц 11 и 13. Основную относительную погрешность измерений коэффициента cos #? определять только при испытательных сигналах 1-7 из таблиц 7 и 9, 1-6 из таблиц 8, 10, 3-6 из таблиц И и 13, 4-6 из таблиц 12 и 14. Основную относительную погрешность измерений коэффициента sin определять только при испытательных сигналах 4-7 из таблиц 7 и 9, 4-6 из таблиц 8, 10, 1-6 из таблиц 11 и 13, 1-6 из таблиц 12 и 14.

  • 6)    Считать с дисплея счетчика или с ПК измеренные значения коэффициента мощности cos#?, считать с ПК значения коэффициента sin#? и коэффициента tg#?.

  • 7)     Рассчитать основную относительную погрешность измерений коэффициента мощности cos#? по формуле (1).

  • 8)     Рассчитать основную относительную погрешность измерений коэффициента sin#? и коэффициента tg#? по формуле (1), где за показания поверочной установки принять значения, рассчитанные по формулам:

где (Jy - значение реактивной мощности, воспроизведенное установкой;

5у - значение полной мощности, воспроизведенное установкой.

tg<py = 7                                     (б)

ГУ

где Qy - значение реактивной мощности, воспроизведенное установкой;

Ру — значение активной мощности, воспроизведенное установкой.

Результаты проверки считать положительными, если полученные значения основной относительной погрешности измерений коэффициента мощности cos#?, коэффициента sin#? и коэффициента tg#?He превышают пределов, приведенных в таблице 1.

  • 8.5.8 Определение основной абсолютной погрешности измерений отрицательного ЗС(.) и положительного отклонений напряжения ЗЦ+) переменного тока (только для счетчиков с расширенным функционалом)

Определение основной абсолютной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока проводить при помощи УППУ-МЭ в следующей последовательности:

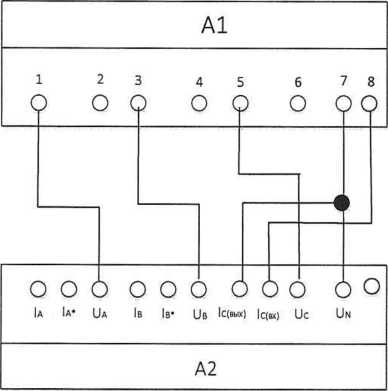

  • 1) Подключить счетчик к УППУ-МЭ согласно схеме, представленной на рисунке А.4-А.6 Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 3) Запустить на ПК программное обеспечение (при необходимости).

  • 4) Установить связь со счетчиком (при необходимости).

  • 5) При помощи УППУ-МЭ подать на счетчик испытательные сигналы 1-5 с характеристиками, представленными в таблицах 19-20.

Таблица 19 - Испытательные сигналы для определения основной абсолютной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока для счетчиков с номинальным фазным напряжением 230 В

Характеристика

Испытательный сигнал

1

2

3

4

5

SUA, %

5

-20

-50

-70

30

ьив, %

5

-20

-50

-70

30

5Сс, %

5

-20

-50

-70

30

Таблица 20 - Испытательные сигналы для определения основной абсолютной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока для счетчиков с номинальным фазным напряжением 57,7 В

Характеристика

Испытательный сигнал

1

2

3

4

5

5Сл, %

5

-20

20

40

50

Б UВ) %

5

-20

20

40

50

5Сс, %

5

-20

20

40

50

  • 6)    Считать с ПК измеренные значения отрицательного и положительного отклонений напряжения переменного тока.

  • 7) Рассчитать основную абсолютную погрешность измерений отрицательного отклонения напряжения переменного тока по формуле:

д5У(_ =          . юо -      t/y(-) ■ 100               (7)

^ном                  ^ном

где UH(.) - показание счетчика, В;

Uy(.) - показание УППУ-МЭ, В;

Сном - номинальное значение напряжения, 230 В.

  • 8)    Рассчитать основную абсолютную погрешность измерений положительного отклонения напряжения переменного тока по формуле:

Д5У( =        . юо -         . юо        (8)

^ном                 ^ном

где UM(+) - показание счетчика, В;

Uy(+) - показание УППУ-МЭ, В;

Сном - номинальное значение напряжения, 230 В.

Результаты проверки считать положительными, если полученные значения основной абсолютной погрешности измерений отрицательного 6t7(.) и положительного отклонений напряжения 5Ц+) переменного тока не превышают пределов, приведенных в таблице 1.

  • 8.5.9 Определение погрешностей измерений характеристик провала bUn, прерывания напряжения §[7пр и перенапряжения 5Упер (только для счетчиков с расширенным функционалом)

Определение погрешностей измерений характеристик провала, прерывания напряжения и перенапряжения проводить при помощи УППУ-МЭ в следующей последовательности:

  • 1) Подключить счетчик к УППУ-МЭ согласно схеме, представленной на рисунке А.4-А.6 Приложения А.

  • 2) Подключить внешний источник резервного питания.

  • 3) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 4) Запустить на ПК программное обеспечение (при необходимости).

  • 5) Установить связь со счетчиком (при необходимости).

  • 6) Задать в счетчике пороговое значение провала напряжения, равное 91% от номинального напряжения, пороговое значение перенапряжения, равное 109% от номинального напряжения, пороговое значение прерывания напряжения, равное 6 % от номинального напряжения.

  • 7) Подать поочерёдно с помощью УППУ-МЭ испытательные сигналы 1 - 9 с характеристиками, приведёнными в таблице 21.

Таблица 21  - Испытательные сигналы для определения погрешности измерений

характеристик провала, прерывания напряжения и перенапряжения

Испытательный

сигнал

Характеристика провала, прерывания напряжения, перенапряжения (относительно номинального напряжения)

Значение характеристики провала, прерывания напряжения, перенапряжения

для счетчиков с номинальным фазным напряжением 230 В

для счетчиков с номинальным фазным напряжением 57,7 В

А

В

С

А

В

С

1

St/n, %

10

10

10

10

10

10

A/nU, с

120

120

120

120

120

120

Количество

1

1

1

1

1

1

2

’Ж, %

30

30

30

15

15

15

Д^пи, С

60

60

60

60

60

60

Количество

5

5

5

5

5

5

3

ьип, %

70

70

70

20

20

20

АЛ-iu, с

0,04

0,04

0,04

0,04

0,04

0,04

Количество

10

10

10

10

10

10

4

ЖР, %

95

95

95

95

95

95

A/при, с

120

120

120

120

120

120

Количество

1

1

1

1

1

1

5

ЖР, %

95

95

95

95

95

95

AAipu, с

60

60

60

60

60

60

Количество

5

5

5

5

5

5

6

ЖР, %

95

95

95

95

95

95

АЛ1Ри, с

0,04

0,04

0,04

0,04

0,04

0,04

Количество

10

10

10

10

10

10

7

6 Упер? %

10

10

10

10

10

10

А^пер(Л С

120

120

120

120

120

120

Количество

1

1

1

1

1

1

Испытательный

сигнал

Характеристика провала, прерывания напряжения, перенапряжения (относительно номинального напряжения)

Значение характеристики провала, прерывания напряжения, перенапряжения

для счетчиков с номинальным фазным напряжением 230 В

для счетчиков с номинальным фазным напряжением 57,7 В

А

В

С

А

В

С

8

S^nep, %

20

20

20

30

30

30

^nept/j С

60

60

60

60

60

60

Количество

5

5

5

5

5

5

9

Sknep, %

30

30

30

50

50

50

A^nepl/s С

0,04

0,04

0,04

0,04

0,04

0,04

Количество

10

10

10

10

10

10

  • 8) Считать с ПК измеренные значения характеристик провала напряжения (длительность и глубина провала напряжения), перенапряжения (длительность, величина), длительность прерывания напряжения.

  • 9) Рассчитать основную абсолютную погрешность измерений длительности провала и прерывания напряжения, длительности перенапряжения по формуле (3), основную относительную погрешность измерений перенапряжения и глубины провала напряжения - по формуле (1).

Результаты проверки считать положительными, если полученные значения погрешностей измерений характеристик провала dUn, прерывания 5£7пр напряжения и перенапряжения 6£/Пер не превышают значений, приведенных в таблице 1.

Примечание - после проведения данного пункта поверки задать в счетчике пороговое значение провала напряжения, равное 90 % от номинального напряжения, и пороговое значение перенапряжения, равное 110 % от номинального напряжения, пороговое значение прерывания напряжения, равное 5 % от номинального напряжения.

  • 8.5.10 Определение основной относительной погрешности измерений среднеквадратических значений напряжений прямой, обратной и нулевой последовательностей и основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям (только для счетчиков с расширенным функционалом)

Определение основной относительной погрешности измерений среднеквадратических значений напряжений прямой, обратной и нулевой последовательностей и основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям проводить при помощи поверочной установки в следующей последовательности:

  • 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.4-А.6 Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации (при необходимости).

  • 3) Запустить на ПК программное обеспечение (при необходимости).

  • 4) Установить связь со счетчиком (при необходимости).

  • 5) Подать поочерёдно с помощью поверочной установки испытательные сигналы с характеристиками, приведёнными в таблице 22:

- испытательные сигналы 1-3  - для определения основной относительной

погрешности измерений среднеквадратических значений напряжения прямой последовательности;

  • - испытательные сигналы 4-6  - для определения основной относительной

погрешности измерений среднеквадратических значений напряжения обратной последовательности;

  • - испытательные сигналы 7-9  - для определения основной относительной

погрешности измерений среднеквадратических значений напряжения нулевой последовательности;

  • - испытательные сигналы 10-11  - для определения основной абсолютной

погрешности измерений коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям.

Значение напряжения переменного тока, % от £/ф ном

ий

Ub

ис

1

80

80

80

2

100

100

100

3

130

130

130

4

80

80

80

5

100

100

100

6

130

130

130

7

80

80

80

8

100

100

100

9

130

130

130

10

105

80

80

И

130

100

100

Значение силы переменного тока, А

Таблица 22 - Испытательные сигналы для определения основной относительной погрешности измерений среднеквадратических значений напряжений прямой, обратной и нулевой последовательностей и основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям

Фазовый угол напряжения, ...°

Угол фазового сдвига между фазными напряжениями, ...°

фаза

А

фаза

В

фаза С

^ab

^Ьс

^са

0

-120

120

120

120

120

0

120

-120

-120

-120

-120

0

0

0

0

0

0

0

-120

120

120

120

120

0

-120

120

120

120

120

  • 6) Считать с ПК измеренные значения среднеквадратических значений напряжений прямой, обратной и нулевой последовательностей и коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям.

  • 7) Рассчитать основную относительную погрешность измерений среднеквадратических значений напряжений прямой, обратной и нулевой последовательностей по формуле (1), основную абсолютную погрешность измерений коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям по формуле (2).

Результаты проверки считать положительными, если полученные значения основной относительной погрешности измерений среднеквадратических значений напряжений прямой, обратной и нулевой последовательностей и основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной и по нулевой последовательностям не превышают значений, приведенных в таблице 1.

  • 8.5.11 Определение основной погрешности хода внутренних часов

Определение основной погрешности хода внутренних часов проводить при помощи поверочной установки следующим образом:

  • 1) Счетчик подключить к поверочной установке в соответствии со схемой, приведенной на рисунке А.1-А.З Приложения А.

  • 2) Подключить счетчик к USB-порту ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

  • 3) Запустить на ПК программное обеспечение.

  • 4) Установить связь со счетчиком.

  • 5) Настроить ПО в соответствии с руководством по эксплуатации.

  • 6) Вычислить частоту импульсов с учетом калибровочного коэффициента по формуле:

Ук°РР <86400             1048576J  4095,5'                      W

где fKOpp - частота импульсов, с учетом калибровочного коэффициента, Гц;

ДТИЗМ _ уход часов в сутки, измеренный установкой, с/сут;

к - калибровочный коэффициент.

  • 7) Рассчитать погрешность хода часов Д Т, с/сут, по формуле:

ДТ = 86400 •                                (10)

где ДТ - погрешность хода часов ДТ, с/сут.

Результаты проверки считать положительными, если полученные значения погрешности хода внутренних часов не превышают значений, приведенных в таблице 1.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1  Результаты поверки счечтика подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 9.2  В целях предотвращения доступа к узлам настройки (регулировки) счетчиков в местах пломбирования от несанкционированного доступа, указанных в описании типа, по завершении поверки устанавливают пломбы, содержащие изображение знака поверки.

  • 9.3  По заявлению владельца счетчика или лица, представившего его на поверку, положительные результаты поверки (когда счетчик подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт счетчика записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 9.4  По заявлению владельца счетчика или лица, представившего его на поверку, отрицательные результаты поверки (когда счетчик не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт счетчика соответствующей записи.

Протоколы поверки счетчика оформляются по произвольной форме.

Начальник отдела комплексного метрологического обеспечения инновационных проектов ООО «ИЦРМ»

А. В. Гладких

Приложение А

Схемы подключения счётчиков

А1 - счетчик;

А2 - поверочная установка

Рисунок А. 1 - Подключение счётчика непосредственного включения со встроенным реле отключения нагрузки к установке автоматической трехфазной для поверки счетчиков электрической энергии НЕВА-Тест 6303 с использованием импульсных выходов (указанное на рисунке направление течения тока - прямое)

Импульсный выход (активная энергия)

А1 - счетчик;

А2 - поверочная установка

Рисунок А.З - Подключение счётчика трансформаторного включения к установке автоматической трехфазной для поверки счетчиков электрической энергии НЕВА-Тест 6303 с использованием импульсных выходов (указанное на рисунке направление течения тока -прямое)

А1

1

О

2

О

3 ср

4

О

5

О

6 ср

7    8

ср—О

о---

°—

<Ь-

о с

3 О

43

О

о

43

43

О

Ia(bx) Ua 1а(вых)

1в(8Х) и в

1в(вых)

lc(9X) U С 1с(вых)

Un

А2

А1

С

L

3     (

2

р С

1

р с

р с

р с

3 1 р (

0 11 р—О

1----------

)—

<

•—

С

1а(в

) С

X) и

) С

А 1а

} С

вых) 1

) с

!(вх) U

) С

в

) с

8(вых) 1

) с

:(вх) L

) С

с

) С

С(вых) L

)

N

А2

Al - счетчик;

A2 - поверочная установка или УППУ-МЭ

Рисунок А.5 - Подключение счётчика непосредственного включения без встроенного реле отключения нагрузки к установке автоматической трехфазной НЕВА-Тест 6303 и универсальной поверочной установке УППУ-МЭ для поверки счетчиков электрической без использования импульсных выходов (указанное на рисунке направление течения тока -прямое)

Al - счетчик;

A2-УППУ-МЭ

Рисунок А. 7 - Подключение счетчика непосредственного включения со встроенным реле отключения нагрузки к установке поверочной универсальной «УППУ-МЭ» для поверки погрешности измерения тока в цепи нейтрали (указанное на рисунке направление течения тока - прямое).

А1 - счетчик;

А2-УППУ-МЭ

Рисунок А. 8 - Подключение счетчика непосредственного включения без встроенного реле отключения нагрузки к установке поверочной универсальной «УППУ-МЭ» для поверки погрешности измерения тока в цепи нейтрали (указанное на рисунке направление течения тока - прямое).

28

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
