Методика поверки «ГСИ. Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405» (ПР-30-2019МП)
Государственная система обеспечения единства измерений
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405
МЕТОДИКА ПОВЕРКИ ПР-30-2019МП г. Москва 2019 г.
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок вольтметров АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405, изготовленных Shijiazhuang Suin Instruments СО., LTD., Китай.
Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405 (далее по тексту -вольтметры) предназначены для измерения напряжения переменного тока.
Интервал между поверками 1 год.
Периодическая поверка вольтметров в случае их использования для измерений на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца вольтметров, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке вольтметров.
1 ОПЕРАЦИИ ПОВЕРКИТаблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 |
2 |
3 |
4 |
|
1 Внешний осмотр |
7.1 |
да |
да |
|
2 Опробование |
7.2 |
да |
да |
|
3 Проверка идентификационных данных программного обеспечения |
7.3 |
да |
нет |
|
4 Определение абсолютной погрешности измерения напряжения |
7.4 |
да |
да |
2 СРЕДСТВА ПОВЕРКИ
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.
Таблица 2 - Средства поверки
|
Номер пункта МП |
Тип средства поверки |
|
7.3 |
Калибратор переменного напряжения В1-29. Диапазон выходных напряжений от 3 мкВ до 3 В, диапазон частот от 10 Гц до 100 МГц, пределы основной погрешности выходного напряжения от ±0,066 до ±2 %. Калибратор многофункциональный Fluke 5522А. Диапазон частот воспроизведения напряжения переменного тока от 0 до 1000 В, диапазон частот от 10 Гц до 100 кГц, пределы основной погрешности воспроизведения напряжения от ±0,0115 до ±0,025 % |
Таблица 3 - Вспомогательные средства поверки
|
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
|
Температура |
от 0 до +50 °C. |
±0,25 °C |
Цифровой термометр-гигрометр Fluke 1620А |
|
Давление |
от 30 до 120 кПа |
±300 Па |
Манометр абсолютного давления Testo 511 |
|
Влажность |
от 10 до 100 % |
±2% |
Цифровой термометр-гигрометр Fluke 1620А |
|
Напряжение питающей сети |
от 50 до 480 В |
±0,2 % |
Прибор измерительный универсальный парамет-ров электрической сети DMG 800 |
|
Частота питающей сети |
от 45 до 66 Гц |
±1 % |
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
-
4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C................................................23±5;
-
- относительная влажность, %.................................................................до 80;
-
- атмосферное давление, кПа....................................................................от 84 до 106;
-
- напряжение сети, В...............................................................220±22;
-
- частота сети, Гц...................................................................50±2,5
-
6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
- проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;
-
- проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации и выдержаны во включенном состоянии не менее 30 минут.
-
6.3 Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
-
6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.
-
6.5 Включить вольтметр и средства поверки, осуществить предварительный прогрев приборов для установления их рабочего режима в течение 30 минут.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого вольтметра следующим требованиям:
-
- не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;
-
- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый вольтметр бракуется и подлежит ремонту.
7.2 ОпробованиеОпробование вольтметров проводить путем проверки их на функционирование в соответствии с руководством по эксплуатации.
Подготовить вольтметр к работе в соответствии с руководством по эксплуатации.
Включить вольтметр и проверить отсутствие сообщений о неисправности в процессе загрузки.
Результат опробования считать положительным, если на дисплее отсутствуют сообщения об ошибках, вольтметр функционирует согласно руководству по эксплуатации.
При отрицательном результате опробования вольтметр бракуется и направляется в ремонт.
7.3 Проверка идентификационных данных программного обеспеченияПроверка идентификационных данных программного обеспечения вольтметров осуществляется путем получения информации о версии программного обеспечения (ПО).
Для получения информации о версии ПО - подключить вольтметр к ПК при помощи рекомендованного изготовителем интерфейсного кабеля. Вольтметр перевести в режим дистанционного управления согласно инструкции по эксплуатации. На ПК должна быть установлена программа доступа к интерфейсу RS232 (для АКИП-2401, АКИП-2402) или USB (для АКИП-2404, АКИП-2405). Через программу, в командной строке задать команду-запрос для вывода в окне программы информации о версии ПО:
*IDN?\n- для АКИП-2401, АКИП-2402;
:SYST:VERS? \п - для АКИП-2404, АКИП-2405.
Результат считается положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.
Таблица 4 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер ПО) АКИП-2401, АКИП-2402 АКИП-2404, АКИП-2405 |
V.100 и выше V2019.1.0 и выше |
-
7.4 Определение абсолютной погрешности измерения напряжения проводить при помощи калибраторов В1-29 и Fluke 5522А методом прямых измерений.

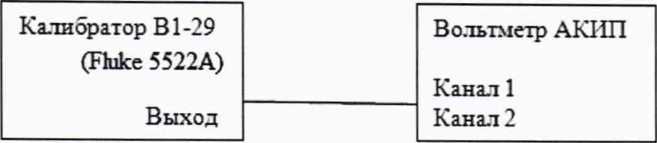

Собрать схему на рисунке 1.
Для определения погрешности измерения напряжения в диапазоне от 10 В до 300 В - использовать калибратор Fluke 5522А.
Рисунок 1
Подключить калибратор ко входу канала 1 (СН1) вольтметра согласно руководствам по эксплуатации на приборы.
Включить вольтметр и калибратор. Для калибратора В1-29 - использовать проходную нагрузку 50 Ом из его комплекта. При использовании калибратора Fluke 5522А - установить синусоидальную форму сигнала. Напряжение и частоту сигнала устанавливать согласно таблице 5. Верхний предел диапазона измерений вольтметра устанавливать в зависимости от уровня сигнала с калибратора согласно таблицы 5. Провести измерения напряжения вольтметром. Данные записать в таблицу 5.
Повторить измерения для второго канала вольтметра (СН2).
Таблица 5 - Устанавливаемые параметры
|
Верхние пределы диапазонов измерений |
установленное значение напряжения с выхода калибратора, Ид |
Частота тест-сигнала1 )2) |
Показания вольтметра, Иизм |
|
3 мВ |
2,7 мВ |
20 Гц, 20 кГц, 1 МГц, 3 МГц, 5 МГц, 6 МГц | |
|
30 мВ |
27 мВ |
20 Гц, 20 кГц, 1 МГц, 3 МГц, 5 МГц, 6 МГц | |
|
300 мВ |
270 мВ |
20 Гц, 20 кГц, 1 МГц, 3 МГц, 5 МГц, 6 МГц | |
|
ЗВ |
2,7 В |
20 Гц, 20 кГц, 1 МГц, 3 МГц, 5 МГц, 6 МГц | |
|
ЗОВ |
27 В |
20 Гц, 20 кГц | |
|
300 В |
270 В |
45 Гц, 20 кГц | |
|
Примечание
| |||
Рассчитать абсолютную погрешность измерения напряжения по формуле:
AU= иизм - ид,
где иизм - показания поверяемого вольтметра, В
ид - установленное значение напряжения на калибраторе, В
Результаты поверки считать положительными, если значения абсолютной погрешности измерения напряжения не превышают допускаемых пределов, приведенных в таблице 6.
Таблица 6 - Допускаемые значения абсолютной погрешности измерения напряжения ДЦдоп
|
Измеряемое значение напряжения |
Частота измеряемого сигнала | |||||
|
20 Гц, 45 Гц |
20 кГц |
1 МГц |
3 МГц |
5 МГц |
6 МГц | |
|
2,7 мВ |
±0,0915 мВ |
±0,0555 мВ |
±0,084 мВ |
±0,168 мВ |
±0,255 мВ |
±0,255 мВ |
|
27 мВ |
±0,915 мВ |
±0,555 мВ |
±0,84 мВ |
±1,68 мВ |
±2,55 мВ |
±2,55 мВ |
|
270 мВ |
±9,15 мВ |
±5,55 мВ |
±8,4 мВ |
±16,8 мВ |
±25,5 мВ |
±25,5 мВ |
|
2,7 В |
±0,0915 В |
±0,0555 В |
±0,084 В |
±0,168 В |
±0,255 В |
±0,255 В |
|
27 В |
±0,915 В |
±0,555 В |
- |
- |
- |
- |
|
270 В |
±9,15 В |
±5,55 В |
- |
- |
- |
- |
-
8.1 При положительных результатах поверки вольтметров оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах поверки приборы не допускаются к дальнейшему применению. На вольтметр выдается извещение о непригодности.
С.А. Корнеев
Начальник отдела испытаний и сертификации
6
