УТВЕРЖДАЮ

«НИИФИ»

Инсгигуг

тель ЦИ СИ

.Е. Горшенин

2016 г.

Преобразователи промежуточные Вт 5518-00.01

МЕТОДИКА ПОВЕРКИ

Вт 3.211.042-00.01 МП

Содержание

Вводная часть

Приложение А Схемы испытаний

Приложение Б Формы таблиц

Вводная часть

Настоящая методика поверки распространяется на преобразователи Вт 5518-00.01, предназначенные для нормирования сигналов с датчиков давления типа ДДЭ-060 Вш2.832.060ТУ и АВЭ-213 БЫ2.781.213ТУ, собранных по мостовой схеме с сопротивлением диагонали моста не менее 400 Ом.

1 Операции поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Контроль внешнего вида, маркировки и габаритных размеров

6.1

да

да

2 Контроль напряжения питания тензодатчиков

6.2

да

да

3 Контроль коэффициента усиления

6.3

да

да

4 Определение дополнительной приведенной погрешности при воздействии температуры в крайних значениях 1 и 50 °C

6.4

да

да

  • 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

  • 2.2 Допускается замена средств поверки, указанных в таблице 2 другими с равными или более

высокими техническими характеристиками.

Таблица 2

Наименование и тип основного или вспомогательного средства поверки

Основные метрологические характеристики

Штангенциркуль ЩЦ-П

Диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм

Источник питания постоянного тока Б5-45

Предел измерений (0,1-49,9)В, ПГ 1,2%

Вольтметр универсальный цифровой В7-34А

Предел измерений (7-Ю'6 + 10J) В. КТ (0,01/0,002-0,02/0,01)

Осциллограф запоминающий С8-13

Граничная частота 1 МГц, погрешность 10%.

Магазин сопротивлений измерительный Р 33

Диапазон сопротивлений от 0,1 до 10ь Ом, КТ 0,2.

3 Требования безопасности
  • 3.1 При проведении поверки соблюдаются общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

4 Условия поверки
  • 4.1 Нормальные условия при проведении поверки характеризуются:

  • - температурой окружающей среды от 15 до 35 °C;

  • - относительной влажностью воздуха от 45 до 80 %;

  • - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт. ст.);

  • - напряжением питания (27 ± 0,5) В.

  • 4.2 Все измерения, если нет особых указаний, проводить не ранее, чем через 30 сек после включения напряжения питания преобразователя.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки средства поверки готовятся к работе согласно инструкции на них.

  • 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

6 Проведение поверки
  • 6.1 Контроль внешнего вида, маркировки, габаритных и установочных размеров

  • 6.1.1 Внешним осмотром следует убедиться в отсутствии на поверхности преобразователя следов ударов и нарушения пломбирования, дефектов (вмятин, забоев, отслоений покрытий и т.п.), за исключением: следов отпечатков без нарушения покрытий от съёмников, зажимных и опорных элементов станочных, контрольно-измерительных и других приспособлений; отдельных царапин и вмятин (точек), которые ухудшают шероховатость поверхности. Внешний вид преобразователей должен соответствовать требованиям чертежей.

На корпусе каждого преобразователя должно быть отчетливо выгравировано:

  • - шифр изделия;

  • - заводской номер.

Проверку габаритных размеров - 98max х 90тах * 76тах проводить по Вт3.211.042-00.01 СБ измерительными средствами с точностью ± 0,05 мм.

Габаритные размеры преобразователя, внешний вид и маркировка должны соответствовать ВшЗ.211.042-00.01ГЧ.

  • 6.2 Контроль напряжения питания тензодатчиков

  • 6.2.1 Собрать схему испытаний в соответствии с рисунком А.1. Приборы PV1, Р1 не подключать.

  • 6.2.2 Установить переключатель ВИД ИЗМЕРЕНИЯ на пульте Вт4048 в положение "U 10В", изменить полярность подключения прибора PV2.

  • 6.2.3 Включить тумблер ПИТАНИЕ на пульте Вш4048. Измерить прибором PV2 величину напряжения питания датчиков всех 4-х каналов преобразователя, поочередно устанавливая переключатель КАНАЛЫ на пульте в положения "Г, "II", "III", "IV". Результаты измерений оформить согласно таблице Б.1.

Полярность подключения прибора PV2 вернуть в исходное положение.

Величина напряжения питания датчиков должна быть (5,7 ± 0,3) В.

  • 6.3 Контроль коэффициентов усиления

  • 6.3.1 Собрать схему в соответствии с рисунком А.1. Прибор PV1 не подключать.

  • 6.3.2 Включить, тумблер ПИТАНИЕ на пульте и выдержать преобразователь во включенном состоянии 5 минут.

  • 6.3.3 Измерить прибором PV2 начальные значения выходного сигнала всех 4-х каналов преобразователя, поочередно устанавливая переключатель КАНАЛЫ на пульте в положения "I", "II", "III", "IV". При несоответствии измеренных значений начального выходного сигнала величине (0,2 ± 0,1) В провести подстройку, вращая оси потенциометров балансировки Б1 - Б4, расположенных на панели преобразователя, из них Б1 соответствует 1 -му каналу, Б2 - 2-му каналу, БЗ - 3-му каналу, Б4 - 4-му каналу.

  • 6.3.4 Измерить прибором PV1 начальные значения входного сигнала всех 4-х каналов преобразователя, поочередно устанавливая переключатель КАНАЛЫ на пульте в положения "I", "II", "III", "IV". Результаты измерений оформить согласно таблице Б.2.

  • 6.3.5 Установить переключатель ДИАПАЗОНЫ пульта в положение "63".

  • 6.3.6 Измерить прибором PV1 номинальные значения входного сигнала всех 4-х каналов преобразователя, поочередно устанавливая переключатель КАНАЛЫ на пульте в положения "I", "II", "III", "IV". Результаты измерений оформить согласно таблице Б.2.

  • 6.3.7 Установить по прибору PV2 номинальное значение выходного сигнала всех 4-х каналов преобразователя равными:

Уц= Уо + (Хя-Х^-Кус,               (1) где Уо - начальное значение выходного сигнала, полученное при измерениях по п. 6.15.3;

Хо, Хн - начальное и номинальное значения входного сигнала, полученные при измерениях по пп. 6.10.4, 6.10.6;

Кус - коэффициент усиления (60 ± 3).

Номинальные значения установить вращая потенциометры чувствительности 41 - 44, расположенные на панели преобразователя, из них 41 соответствует 1-му каналу, 42 - 2-му каналу, 43 - 3-му каналу, 44 - 4-му каналу.

  • 6.3.8 Установить переключатель ДИАПАЗОНЫ на пульте в положение "0".

  • 6.3.9 Повторить операции по методике п. 6.10.3.

Результаты измерений оформить согласно таблице Б.2.

  • 6.3.10 Установить переключатель ДИАПАЗОНЫ на пульте в положение "63".

  • 6.3.11 Измерить прибором PV2 номинальные значения выходного сигнала всех 4-х каналов преобразователя. Результаты измерений оформить согласно таблице Б.2.

  • 6.3.12 Подсчитать коэффициент усиления каждого канала по формуле:

    Хн-х0

    (2)

где Ун, Уо - номинальное и начальное значения выходного сигнала, полученные при измерениях по пп. 6.3.11, 6.3.9;

Хн, Хо - номинальное и начальное значения входного сигнала, полученные при измерениях по пп. 6.3.6, 6.3.4.

Результаты оформить согласно таблице Б.2.

  • 6.3.13 Установить переключатель КАНАЛЫ на пульте в положение "I", а переключатель ДИАПАЗОНЫ в положение "31,5". Запустить развертку С8-13 и, плавно вращая ось потенциометра чувствительности 41 до конца развертки, установить выходное напряжение 1-го канала равным значению, рассчитанному по формуле (1) с Кус = 126.

При необходимости продолжить операцию при других развертках осциллографа.

  • 6.3.14 Повторить операции по методике п. 6.3.13 для остальных 3-х каналов преобразователя, поочередно устанавливая переключатель КАНАЛЫ на пульте в положения "П", "III", "IV".

Величина номинального выходного сигнала каналов преобразователя при вращении осей потенциометров чувствительности, должна плавно изменяться от значения, соответствующего нижнему пределу диапазона коэффициента усиления - (60 ± 3) до значения, соответствующего верхнему пределу диапазона коэффициента усиления - 126, и скачки выходного напряжения не превышают 0,1 В.

  • 6.3.15 Установить переключатель ДИАПАЗОНЫ пульта в положение "31,5". Повторить операции по методикам пп. 6.3.6, 6.3.7. При определении номинального выходного сигнала, в формулу (1) подставлять коэффициент усиления Кус = 120 ± 6.

  • 6.3.16 Установить переключатель ДИАПАЗОНЫ на пульте в положение "О". Повторить операции по методике п. 6.3.3.

  • 6.3.17 Установить переключатель ДИАПАЗОНЫ на пульте в положение "31,5". Повторить операции по методике п. 6.3.11.

  • 6.3.18 Подсчитать коэффициент усиления каждого канала по формуле (2), используя значения входного сигнала, полученные при измерениях по пп. 6.3.15, 6.3.16 и выходного сигнала, полученные при измерениях по пп. 6.3.15, 6.3.16 . Результаты оформить согласно таблице Б.2.

  • 6.3.19 Установить переключатель ДИАПАЗОНЫ на пульте в положение "63". Провести установку коэффициентов усиления всех 4-х каналов преобразователя равным 60 ± 3, повторив операции по методикам пп. 6.3.3 - 6.3.12.

6.4 Определение дополнительной приведенной погрешности при воздействии температуры в крайних значениях 1 и 50 °C

  • 6.4.1 Собрать схему в соответствии с рисунком А.1. Прибор Р1 не подключать.

  • 6.4.2 Установить на источнике питания G1 напряжение (32 .од) В

  • 6.4.3 Поместить преобразователь в климатическую камеру с заранее установленной температурой (50 .2) °C. Включить тумблер ПИТАНИЕ на пульте и выдержать преобразователь при установленной температуре 2 часа.

  • 6.4.4 Выключить тумблер ПИТАНИЕ на пульте. Установить на источнике питания G1 напряжение (27 ± 0,5) В.

  • 6.4.5 Измерить прибором PVI величину начального и номинального входного сигнала и прибором PV2 величину начального и номинального выходного сигнала всех 4-х каналов преобразователя при положениях переключателя ДИАПАЗОНЫ «О» и «63».

Результаты измерений оформить согласно таблице 3.

  • 6.4.6 Выдержать преобразователь в нормальных климатических условиях 2 часа.

  • 6.4.7 Установить на источнике питания G1 напряжение (24+0,5) В.

  • 6.4.8 Поместить преобразователь в климатическую камеру с заранее установленной температурой (1 +2)°С. Включить тумблер ПИТАНИЕ на пульте и выдержать преобразователь при установленной температуре 2 часа.

  • 6.4.9 Повторить операции по методикам пп. 6.4.4, 6.4.5.

Выключить тумблер ПИТАНИЕ на пульте.

  • 6.4.10 Установить в климатической камере температуру (25 ± 2) °C. Выдержать преобразователь при установленной температуре не менее 1 часа.

  • 6.4.11 Повторить операции по методикам пп. 6.4.4, 6.4.5.

  • 6.4.12 Извлечь преобразователь из климатической камеры.

  • 6.4.13  Рассчитать температурные уходы начального и номинального выходных сигналов по формулам:

(3) (4)

где Уоь Ущ - начальный и номинальный выходные сигналы, измеренные при температуре 1 °C, 50 °C, В; Уо, Уц - начальный и номинальный выходные сигналы, измеренные при нормальной температуре (25 ± 2) °C, В.

  • 6.4.14 Рассчитать дополнительную статическую погрешность при крайних значениях температуры 1 и 50 °C по формуле:

• 100%,

(5)

где Дтах - максимальное значение расчетных величин До и Дн.

Величина дополнительной статической погрешности при крайних значениях температуры должна быть не более 2,5 %.

Таблица 3 Результаты проверки дополнительной статической погрешности от изменения темпе

ратуры

Наименование параметра

Влияющая величина, t°C

1

50

25

Каналы

I

II

III

IV

I

II

III

IV

I

II

III

IV

  • 1 Входной сигнал, мВ: начальный номинальный

  • 2 Выходной сигнал, В: начальный номинальный

7 Обработка результатов измерений
  • 7.1 Обработка результатов измерений проводится по методике ОСТ 92 4279-80.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверки».

Приложение А

Схемы испытаний

(обязательное)

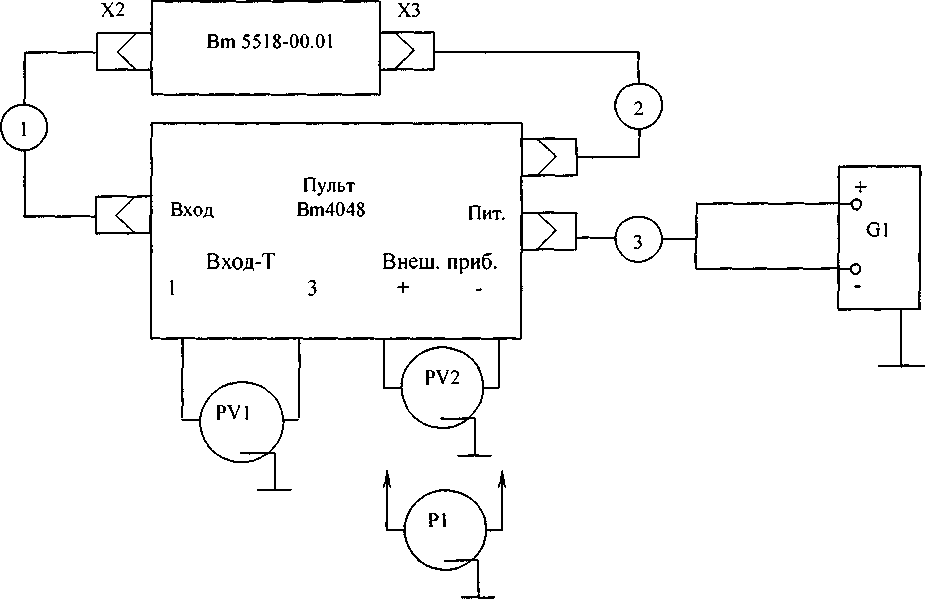

G1 - источник напряжения постоянного тока Б5-45;

PV1 - ампервольтомметр ФЗО;

PV2 - вольтметр универсальный В7-34А;

Р1 - осциллограф запоминающий С8-13.

КАБЕЛИ:

  • 1. Bm4.853.433

  • 2. Bm4.853.434

  • 3. Bm6.644.027

Рисунок А.1

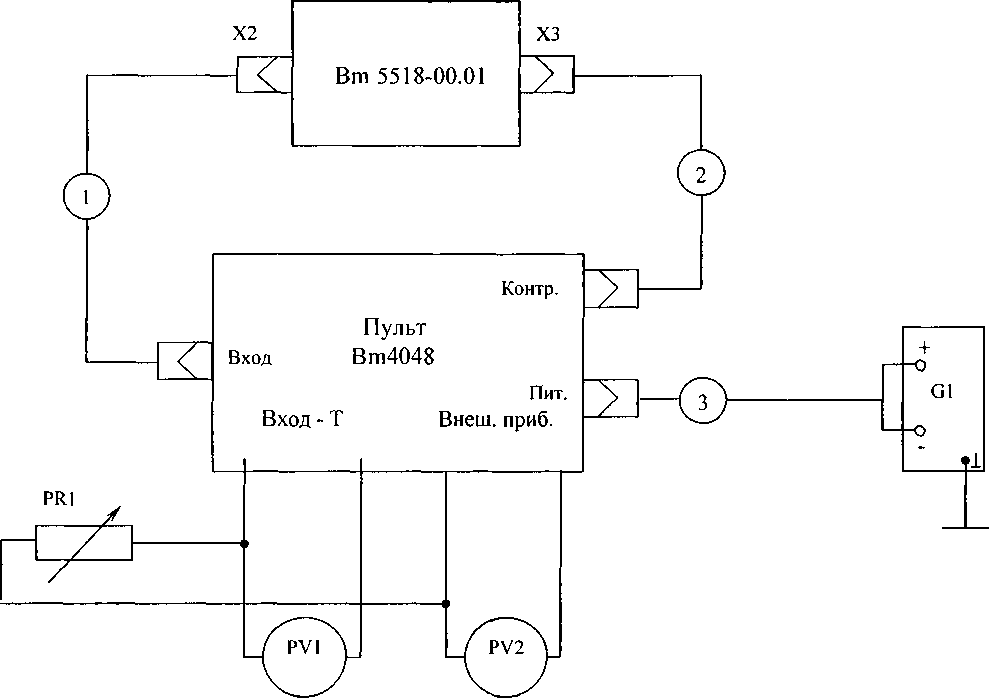

G1 - источник напряжения постоянного тока Б5-45;

PV1 - ампервольтомметр Ф 30;

PV2 - вольтметр универсальный В7-34А;

PR 1 - магазин сопротивлений измерительный Р 33.

КАБЕЛИ:

LBm4.853.433

  • 2. Bm4.853.434

  • 3. Bm6.644.027

Рисунок А.2

Приложение Б

Формы таблиц

(обязательное)

Таблица Б. 1 Результаты проверки напряжение питания тензодатчиков

Наименование параметра

Результаты измерений

Каналы

1

II

III

IV

Напряжение питания тензодатчиков, В

Таблица Б.2 Результаты проверки коэффициента усиления

Наименование параметра

Результаты измерений

Каналы

I

11

III

IV

1 Начальное значение входного сигнала,

Хо, мВ, для диапазонов AR/R:

63-10'3

31,5-10'3

2 Номинальное значение входного сигнала, Хн, мВ, для диапазонов AR/R: 63-10'31,5-10’3

3 Начальное значение выходного сигнала,

Уо, В, для диапазонов AR/R:

63-10'3

31,5-10'3

4 Номинальное значение выходного сигнала, Ун, В, для диапазонов AR/R:

63-10'3

31,5-10'3

5 Коэффициент усиления, К, для диапазонов AR/R:

63-10'3

31,5-10'3
