ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель директора по производственной метрологии ФГУ11 «В ИМС»

О С

So 00 0*

2018 г.

1.В. Иванникова

Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG

МЕТОДИКА ПОВЕРКИ

МП 204/3-14-2018

Г- Москва

2018 г.

Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG

МЕТОДИКА ПОВЕРКИ МП 204/3-14-2018

Введена в действие с «   »             2018 г.

Настоящая методика распространяется на комплексы измерительно-вычислительные виброзащиты, мониторинга и вибро диагностики динамического оборудования 6500 ATG (далее - ИВК).

Интервал между поверками - 3 года.

  • 1. Операции поверки

    • 1.1. При проведении поверки ИВК выполняют следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Проведение операции при поверке

первичной

периодической

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Определение основной приведенной погрешности измерений параметров вибрации

7.3

да

да

Определение основной приведенной погрешности измерений относительного перемещения (смещения)

7.4

да

да

Определение абсолютной погрешности измерений частоты вращения

7.5

да

да

Определение дополнительной приведенной погрешности измерений относительного перемещения (смещения) при использовании модуля A6500-LC

7.6

да

да

Определение основной погрешности модуля А6500-ТР.

7.7

да

да

  • 1.2. Допускается возможность проведения поверки отдельных измерительных каналов из состава средств измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 2. Средства поверки

    • 2.1. При проведении поверки необходимо применять средства поверки и вспомогательное оборудование, приведенные в таблице 2.

Таблица 2

Номер пункта поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики.

7.3-7.6

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (per. № 45344-10); мультиметр цифровой Agilent 34411А (per. № 33921-07); калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (per. № 52489-13).

7.7

Мультиметр цифровой Agilent 34411A (per. № 33921-07); калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (per. № 52489-13), программно-аппаратный комплекс (для считывания результатов измерений по цифровому каналу).

  • 2.2. Допускается применять другие средства поверки, удовлетворяющие требованиям проведения поверки по погрешности.

  • 3. Требования к квалификации поверителей

    • 3.1. К поверке допускаются лица, имеющие необходимые навыки по работе с подобными средствами измерений и ознакомленными с эксплуатационной документацией на системы.

  • 4. Требования безопасности

    • 4.1. При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

  • - ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности;

  • - «Правила технической эксплуатации электроустановок потребителей»;

  • - «Правила по охране труда при эксплуатации электроустановок» ПОТЭУ (2014);

  • - требования разделов «Указания мер безопасности» эксплуатационной документации на применяемые эталонные средства измерений и средства поверки.

  • 4.2 Перед проведением поверки средства поверки, вспомогательные средства, а также поверяемый ИВК должны иметь надежное заземление, поверяемое устройство должно быть подготовлено к работе в соответствии с руководством по эксплуатации.

  • 5. Условия проведения поверки

    • 5.1. При проведении поверки должны быть соблюдены следующие условия:

- температура окружающего воздуха                    20 ± 5 °C

-относительная влажность                             60 ±20 %

-атмосферное давление                                 101 ± 4 кПа

-напряжение источника питания поверяемого прибора должно соответствовать значению, указанному в технической документации на этот прибор

  • 6. Подготовка к проведению поверки

При подготовке к проведению поверки должно быть установлено соответствие устройства следующим требованиям:

  • - отсутствие механических повреждений корпуса, соединительных кабелей и электрических разъемов;

  • - резьбовые части электрических разъемов не должны иметь видимых повреждений;

  • - все приборы должны быть прогреты и подготовлены к работе в соответствии со своим руководством по эксплуатации.

В случае несоответствия устройства хотя бы одному из выше указанных требований, оно считается непригодным к применению, поверка не производится до устранения выявленных замечаний.

  • 7. Проведение поверки

    • 7.1. Внешний осмотр

При внешнем осмотре устанавливают соответствие комплектности и маркировки требованиям эксплуатационной документации, а также отсутствие механических повреждений корпуса, соединительных кабелей и разъемов.

  • 7.2. Опробование

При опробовании поверяемого устройства проверяют его работоспособность, в соответствии с эксплуатационной документацией.

  • 7.3.  Определение основной приведенной погрешности измерений параметров вибрации.

Установить коэффициент преобразования поверяемого канала, равным 10 мВ/(м-с’2), если поверяемый канал предполагается использовать для измерения виброускорения, равным 3,94 мВ/(мм-с-1), если поверяемый канал предполагается использовать для измерения виброскорости и 3,94 мВ/мкм, если поверяемый канал предполагается использовать для измерения виброперемещения. Допускается поверять канал только по одному параметру вибрации (виброускорение, виброскорость или виброперемещение). Подключить на входные клеммы модуля A6500-UM выход генератора сигналов сложной формы со сверхнизким уровнем искажений DS360. Определение основной приведенной погрешности измерений параметров вибрации провести на 5 частотах диапазона частот, включая верхний и нижний пределы не менее чем в пяти точках диапазона входного напряжения канала, включая верхний и нижний пределы.

Основную приведенную погрешность измерений параметров вибрации вычислить по формуле:

8 = • 100%

(1)

где

z — номер измерения;

Di - значение виброускорения (виброскорости или виброперемещение), измеренное ИВК;

Dd - значение виброускорения (виброскорости или виброперемещение), заданное на генераторе и полученное по формуле:

(2)

где

Ui - значение напряжения, установленного на генераторе сигналов и измеренное мультиметром;

Кп - коэффициент преобразования канала.

Dn - номинальное значение, диапазон измерения ИВК.

Полученные значения приведенной погрешности не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.4 Определение основной приведенной погрешности измерений относительного перемещения (смещения).

Установить коэффициент преобразования поверяемого канала, выбрав его из списка базы данных подключаемых к каналу датчиков.

Подключить на входные клеммы канала, который предполагается использовать для измерения относительного перемещения (смещения) (модуль A6500-UM) выход генератора сигналов сложной формы со сверхнизким уровнем искажений DS360 в режиме воспроизведения постоянного напряжения.

Определение основной приведенной погрешности измерений относительного перемещения (смещения) провести не менее чем в пяти точках диапазона измерений относительного перемещения (смещения), включая верхний и нижний пределы.

Основную приведенную погрешность измерений относительного перемещения (смещения) вычислить по формуле:

8 = Di_Dd . 100%

(3)

где

z — номер измерения;

Di - значение относительного перемещения (смещения), измеренное ИВК;

Dd - значение относительного перемещения (смещения), заданное на генераторе сигналов и полученное по формуле:

(4)

где

Ui - значение напряжения, установленного на генераторе сигналов и измеренное мультиметром;

Кп - коэффициент преобразования канала.

Dn - номинальное значение, диапазон измерения ИВК.

Полученные значения основной приведенной погрешности измерений относительного перемещения (смещения) не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.5 Определение допускаемой абсолютной погрешности измерений частоты вращения.

Подключить на входные клеммы канала, который предполагается использовать для измерения основной абсолютной погрешности измерений частоты вращения (модуль A6500-UM) выход генератора сигналов сложной формы со сверхнизким уровнем искажений DS 360.

Установить режим работы генератора сигналов сложной формы в режим генерации последовательности импульсов прямоугольной формы с амплитудой 4 В.

Определение абсолютной погрешности измерений частоты вращения провести не менее чем в пяти точках диапазона измерений частоты вращения, включая верхний и нижний пределы.

Основную абсолютную погрешность измерений частоты вращения вычислить по формуле:

Л = М - Nd                     (5)

где

Ni - значение частоты вращения, измеренное ИВК, об/мин;

Nd - значение частоты вращения (об/мин), заданное на генераторе и полученное по формуле:

Ng = ft* 60                         (6)

где

fl - значение частоты сигнала, установленного на генераторе сигналов, Гц.

fn - номинальное значение, диапазон измерения ИВК.

Полученные значения абсолютной погрешности измерений частоты вращения не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.6 Определение дополнительной приведенной погрешности измерений перемещений при использовании модуля A6500-LC.

Установить коэффициент преобразования поверяемого канала, равным 3,94 мВ/мкм, если поверяемый канал предполагается использовать для измерения перемещения с подключенным модулем A6500-LC. Подключить на входные клеммы модуля A6500-LC выход генератора сигналов сложной формы со сверхнизким уровнем искажений DS360 в режиме воспроизведения постоянного напряжения.

Определение дополнительной приведенной погрешности измерений перемещений при использовании модуля A6500-LC провести не менее чем в пяти точках диапазона измерений виброперемещений, включая верхний и нижний пределы.

Дополнительную приведенную погрешность измерений перемещений при использовании модуля A6500-LC вычислить по формуле:

в =      . 100%                        (7)

Dn

где

i — номер измерения;

Di - значение перемещения, измеренное ИВК;

Dd - значение перемещения, заданное на генераторе сигналов и полученное по формуле:

Dd=^-                         (8)

кп

где

Ui - значение напряжения, установленного на генераторе сигналов и измеренное мультиметром;

Кп - коэффициент преобразования канала.

Dn - номинальное значение, диапазон измерения ИВК.

Полученные значения дополнительной приведенной погрешности измерений перемещений при использовании модуля A6500-LC не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.7 Определение основной погрешности модуля А6500-ТР.

При периодической поверке количество поверяемых типов НСХ и входных сигналов ИВК согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованном с пользователем, но лежащим внутри полного диапазона измерений прибора. При этом делают соответствующую запись в свидетельстве о поверке.

Определение основной погрешности ИВК в режиме работы с термопреобразователями сопротивления производить для 3-х или 4-х проводной схемы подключения.

  • 7.7.1 Определение основной приведенной погрешности ИВК в режиме измерения и преобразования аналоговых сигналов электрического тока или напряжения в сигналы силы постоянного тока (от 4 до 20 мА или от 0 до 20 мА).

  • 7.7.1.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы (0, 25±5, 50±5, 75±5 и 100 % диапазона измерений).

Устанавливают на ИВК соответствующий режим измерения/преобразования сигналов.

  • 7.7.1.2 Подключают калибратор многофункциональный и коммуникатор, программноаппаратный комплекс и мультиметр к соответствующим клеммам ИВК (в зависимости от схемы подключения).

  • 7.7.1.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

  • 7.7.1.4 После стабилизации показаний поверяемого ИВК, снимают их при помощи мультиметра и программно-аппаратного комплекса.

  • 7.7.1.5 Повторяют операции по п.п. 7.7.1.3-7.7.1.4 для остальных контрольных точек.

  • 7.7.1.6 Рассчитывают основную приведенную погрешность (Априв, Ом или мВ) для каждой поверяемой точки по формуле 1:

    приз

    Жкзм-ДЮрас,

    ДИ

    •100%

    (1)

где: 1(и)изм - значение измеренного выходного тока (напряжения) в поверяемой точке, (мА или В);

ДИ - диапазон измерений аналоговых сигналов электрического тока (напряжения) ИВК;

I(U)paC4 - расчетное значение выходного сигнала (мА или В), соответствующие значению сигнала постоянного тока воспроизводимое эталонным СИ, определяемое по формуле 2:

I(U) = I(U)

\  / расч     \ /выхтш

+ 1э /вхт,п •(/([/)        цт ■)

т         т       V ' /выхmax   Л \ /выхтш /

^вхтах   2 ах min                                  (2)

где: Iexmax, Iflxmin - соответственно верхний и нижний пределы шкалы преобразования измеренных (входных) сигналов в унифицированные аналоговые сигналы силы постоянного тока или напряжения, мА;

I(U)Bbixmax, I(U)Bbixmin - соответственно верхний и нижний пределы диапазона выходных сигналов прибора, (мА или В);

1Э - значение воспроизводимое эталонным СИ, мА.

  • 7.7.1.7 Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.7.2 Определение основной абсолютной погрешности ИВК в режиме работы с термопреобразователями сопротивления (ТС).

  • 7.7.2.1 Погрешность определяют в пяти контрольных точках, находящихся внутри диапазона измерений, включая нижний и верхний пределы диапазона.

Устанавливают на ИВК соответствующий режим измерения/преобразования сигналов.

  • 7.7.2.2 Подключают калибратор многофункциональный и коммуникатор, программноаппаратный комплекс и мультиметр к соответствующим клеммам ИВК (в зависимости от схемы подключения).

  • 7.7.2.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009 или Приложением Б к настоящей методике).

  • 7.7.2.4 После стабилизации показаний поверяемого ИВК, снимают их при помощи мультиметра и программно-аппаратного комплекса.

  • 7.7.2.5 Повторяют операции по п.п. 7.7.2.3-7.7.2.4 для остальных контрольных точек.

  • 7.7.2.6 Рассчитывают основную абсолютную погрешность (Дабе, °C) для каждой поверяемой точки по формуле 3:

Аобс=^-Л (3)

где: Хэ - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C;

Хизм - значение измеренного выходного сигнала, °C;

или

- значение измеренного выходного сигнала (мА), в температурном эквиваленте (°C), определяемое по формуле 4: где: Хвхтах, Хвхтт - соответственно верхний и нижний пределы настроенного интервала входных сигналов поверяемого прибора, °C;

I изм ^выхппп min ' т

1 вых max

I вых min

(Лх max

ar min )

1выхтах, 1выхтт - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА;

1изм - значение измеренного выходного сигнала, мА.

  • 7.7.2.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.7.3 Определение основной абсолютной погрешности ИВК в режиме работы с термоэлектрическими преобразователями (ТП).

  • 7.7.3.1 Погрешность определяют в пяти контрольных точках, находящихся внутри диапазона измерений, включая нижний и верхний пределы измерений. Устанавливают на ИВК соответствующий режим измерения/преобразования сигналов.

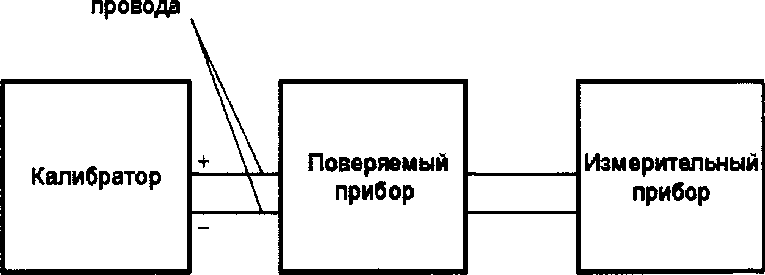

  • 7.7.3.2   Собирают схему согласно рисунку 1. Подключают калибратор многофункциональный коммуникатор BEAMEX МС6 (-R) (с медными проводами), программно-аппаратный комплекс, мультиметр к соответствующим клеммам ИВК.

Медные

Рисунок 1

  • 7.7.3.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

  • 7.7.3.4 После стабилизации показаний поверяемого ИВК, снимают их при помощи мультиметра и программно-аппаратного комплекса.

  • 7.7.3.5 Повторяют операции по п.п. 7.7.3.3 - 7.7.3.4 для остальных контрольных точек.

  • 7.7.3.6 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п 7.7.2.6

  • 7.7.3.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.

  • 8.1. Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

  • 8.2. При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Заместитель начальника отдела 207 ФГУП «ВНИИМС»

Заместитель начальника отдела 204 ФГУП «ВНИИМС»

Начальник лаборатории 204/3

ФГУП «ВНИИМС»

В. Родионова

В.П. Кывыржик

А.Г. Волченко

ПРИЛОЖЕНИЕ А

Метрологические характеристики ИВК

Таблица 1 - Метрологические характеристики модуля A6500-UM

Наименование характеристики

Значение

Диапазоны измерений параметров вибрации01:

  • - виброускорение при коэффициенте преобразования (далее - КП) равном 10 мВ/(м-с'2), м/с2

  • - виброскорость при КП равном 3,94 мВ/(мм-с_1), мм/с

  • - виброперемещение при КП равном 3,94 мВ/мкм, мкм

от 0,01 до 400 от 0,1 до 1015 от 0,1 до 1269

Диапазон измерений относительного перемещения (смещения), мкм: - при КП равном 0,67 мВ/мкм

от 1 до 24000

Диапазон изменения коэффициента преобразования:

  • - для измерений виброускорения, мВ/(м-с‘2)

  • - для измерений виброскорости, мВ/(мм-с°)

  • - для измерений виброперемещения и относительного перемещения (смещения), мВ/мкм

от 0,01 до 500

от 0,01 до 500

от 0,01 до 50

Диапазон входного напряжения переменного тока при измерении параметров вибрации01, В

от 0 до 14

Диапазоны рабочих частот0 \ Гц

от 0,2 до 18750

от 0,01 до 2000

Диапазон входного напряжения постоянного тока при измерении относительного перемещения (смещения) с использованием модуля A6500-LC, В

от 1 до 23

Диапазон выходного напряжения постоянного тока модуля A6500-LC, В

от 3,9 до 16,1

Диапазон измерения частоты вращения, об/мин

от 5 до 240 000

Пределы допускаемой основной приведенной погрешности измерений параметров вибрации, % от диапазона измерений

±1

Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (смещения), % от диапазона измерений

±1

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(0,5+N(2)-0,001)

Пределы допускаемой дополнительной приведенной погрешности измерений относительного перемещения (смещения) при использовании модуля A6500-LC, % от диапазона измерений

±2

Пределы допускаемой дополнительной приведенной погрешности измерений параметров вибрации, относительного перемещения (смешения) и частоты вращения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, % от диапазона измерений

±0,5

Примечания:

01 Диапазоны зависят от типа подключаемого датчика и настроек измерительного канала;

(2) N - измеренное значение частоты вращения, об/мин.

Таблица 2 - Метрологические характеристики модуля А6500-ТР

Наименование характеристики

Значение

Диапазоны измерений температуры в зависимости от типа НСХ ТС, °C:

  • - для PtlOO (а=0,003850 °C'1)

  • - для Nil00 (а=0,006180 °C'1)

  • - для Nil20 (а=0,00672 °C1)

  • - для CulO (а=0,004270 °C'1)

от -200 до +850 от -60 до +180 от -80 до +260 от -200 до +260

Диапазоны измерений температуры в зависимости от типа НСХ ТП, °C:

  • - для типа «К»

  • - для типа «J»

  • - для типа «N»

  • - для типа «Т»

  • - для типа «Е»

от -270 до +1372 от -210 до +1200 от -270 до +1300 от -270 до +400 от -270 до +1000

Диапазоны измерений силы постоянного тока, мА

от 0 до 20

от 4 до 20

Диапазоны измерений напряжения постоянного тока, В

от 0 до 10

от 0 до 1

Диапазоны выходных аналоговых сигналов, мА

от 0 до 20

от 4 до 20

Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования (АЦП) при измерении температуры, °С<1!

±1,0<3>

Пределы допускаемой основной приведённой погрешности аналого-цифрового преобразования (АЦП) при измерении силы и напряжения постоянного тока, % от диапазона измерений(Т)

±1,0

Пределы допускаемой основной приведенной погрешности цифро-аналогового преобразования (ЦАП)(2), % от диапазона измерений выходных аналоговых сигналов

±1,0

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры АЦП при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °C включ.) в диапазоне от -20 до +70 °C, °C

±1,0

Пределы допускаемой дополнительной приведенной погрешности измерений силы и напряжения постоянного тока АЦП при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °C включ.) в диапазоне от -20 до +70 °C, % от диапазона измерений

±0,5

Пределы допускаемой дополнительной приведенной погрешности измерений ЦАП при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °C включ.) в диапазоне от -20 до +70 °C, % от диапазона выходных сигналов

±1,0

Примечания:

(1' Основная погрешность аналогового выхода ИВК равна сумме погрешностей АЦП и ЦАП;

(2) Основная погрешность ИВК при считывании результатов измерений с монитора ПК с помощью специализированного ПО или с помощью коммуникатора через цифровой канал связи равна погрешности АЦП;

(3) Для всех ИВК сигналов преобразователей термоэлектрических пределы допускаемой основной абсолютной погрешности указаны без учета погрешности канала компенсации температуры холодного спая, которая определяется по формуле:

КОМП ~   (&АЦП ) + (ЛвНЕШН.ТС ) ’ где:

- Авнешн. тс - отклонение от НСХ используемого внешнего термопреобразователя сопротивления;

- Аацп - основная абсолютная погрешность АЦП при измерении температуры.

Таблица 3 - Общие технические характеристики

Наименование характеристики

Значение

Напряжение питания (пост, ток), В

от 19 до 32

Нормальные условия измерений:

- температура окружающей среды, °C

от +15 до +25

Условия эксплуатации:

- температура окружающей среды, °C

от -20 до +70

Габаритные размеры (длина х высота х ширина), мм, не более: - корзина A6500-SR/RR

483 х 133 х 239

- корзина A6500-FR

278 х 267 х 239

- модуль A6500-UM

160 х 129 х 30

- модуль А6500-ТР

160 х 129x30

- модуль A6500-RC

160 х 129x60

- модуль А6500-СС

160 х 129 х 20

Масса, кг, не более:

- корзина A6500-SR/RR (с модулями)

13.5

- корзина A6500-FR (с модулями)

11,5

- модуль A6500-UM

0,35

- модуль А6500-ТР

0,35

- модуль A6500-RC

0,35

- модуль А6500-СС

0,35

Средний срок службы, лет

20

ПРИЛОЖЕНИЕ Б

НОМИНАЛЬНАЯ СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА (НСХ) ПРЕОБРАЗОВАНИЯ ДЛЯ ТИПА CulO («=0,00427 °C1)

НСХ преобразования в пределах диапазона измерений рассчитывают по следующей формулам: Для температуры 0 °C и выше:

Rt= 9,042 + 0,03852 t

Для температуры ниже 0 °C:

Rt = 9,042 + 0,03843 t - 2,96-1 О'6 t2 + 1,75• 10'8 t3 где: Rt - значение сопротивления (Ом) при температуре t (°C)

°C

Ом

-200

1,338

-190

1,723

-180

2,108

-170

2,494

-160

2,879

-150

3,264

-140

3,649

-130

4,034

-120

4,420

-110

4,805

-100

5,190

-90

5,575

-80

5,960

-70

6,331

-60

6,722

-50

7,111

-40

7,499

-30

7,886

-20

8,272

-10

8,657

0

9,042

10

9,427

20

9,812

30

10,198

40

10,583

50

10,968

60

11.858

70

11,738

80

12,124

90

12,509

100

12,894

110

13,279

120

13,664

130

14.05

140

14,435

150

14,820

160

15,187

170

15,490

180

15,864

190

16,237

200

16.610

210

19,982

220

17,353

230

17,724

240

18.095

250

18,465

260

18,834

НОМИНАЛЬНАЯ СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА (НСХ) ПРЕОБРАЗОВАНИЯ

ДЛЯ ТИПА Nil20 (а=0,00672°С ’)

t. °C

0

1

2

3

4

5

6

7

8

9

-80

66.60

-70

73,10

72,45

71,80

71,15

7030

69,85

6920

6835

67,90

6725

-60

79.62

78.97

7831

77,66

77,01

7636

75,71

75,06

74,41

73,75

-50

86,16

85,51

84,85

Я420

8334

8289

8223

8138

80,93

8027

40

92.76

92,09

91,43

90,77

90,11

89,45

88,79

88,14

87,48

86,82

-30

99,41

98.74

98,07

97,41

96,74

96,07

95,41

94,74

94,08

93.42

-20

106,15

105,47

104,79

104.12

103.44

10277

10209

101.42

100,75

100,08

-10

113,00

11231

111,62

110,93

11025

10936

108,88

108,19

107.51

106,83

-0

120.00

11929

11839

117,88

117,18

116,48

115,78

115,09

11439

113.70

t, °C

0

1

2

3

4

5

6

7

8

9

0

120.00

120,71

121,42

122,13

12285

12336

12428

125,00

125,72

126,44

10

127.17

127.89

128,62

12935

130,09

130,82

131,56

13229

133,03

133,77 |

20

13432

13526

136,01

136,76

13731

13826

139,02

139,78

14034

14130 1

30

142.06

142,82

14339

14436

145.13

145,90

146,68

147,46

14824

149,02

40

149,80

15039

15137

15216

15295

153,75

15434

15534

156,14

156,94

50

157,75

15835

15936

160.17

160,98

161.80

16261

163,43

16425

165,07

60

165,90

166.73

16736

16839

16922

170,06

170,90

171,74

17238

173,42

70

17427

175,12

175,97

176,82

177,68

17833

17939

18025

181,12

181,98

80

182,85

183,72

18439

185,46

18634

18722

188,10

188,98

189.87

190,75

90

191,64

19233

193.42

10432

19521

196,11

197,01

197,92

198,82

199.73

100

200.64

20135

202,47

20338

20430

20522

206,14

207,07

207,99

208,92

ПО

209.85

210,79

211,72

21266

213,60

21434

215,49

216,43

21738

21834

120

21929

22025

22120

22216

223,13

224.09

225,06

226,03

227,00

227,97

130

228,95

229,93

230,91

231,89

232,88

233,86

234,85

235,85

236,84

237,84

140

238.84

239,84

240.84

241,85

242,85

243,86

244,88

245,89

246,91

247,93

150

248.95

249.97

251,00

25203

253.06

254,09

255,13

256,17

25721

25825

160

25930

26034

26139

26245

26330

26436

265,62

266,69

267,75

268,82

170

269.89

270,97

272,05

273,13

27421

27530

27638

277,48

27837

279,67

180

280.77

281,87

282,98

284,09

28520

28632

287,44

28836

289,69

290,82

190

291.95

293.08

29422

29537

29631

297,66

298,81

299,97

301.13

30229

200

303,45

304,62

305,80

306.97

308,15

30934

31032

311,72

312,91

314,11

210

31531

31632

317,73

318,94

320,16

32138

322,60

323,83

325,06

32630

220

32734

328.78

330.03

33128

33233

333,79

335,05

33632

33739

338,87

230

340.14

341.43

342,71

344,00

34529

34639

347,89

34920

35031

351,82

240

353,14

354,46

355,79

357.12

358,45

359,79

361,13

36247

363,82

365,17

250

36633

367.89

36926

370.62

37200

37337

374,75

376,14

377,52

378,91

260

38031

16

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
