Методика поверки «ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP» (651-20-071 МП)
СОГЛАСОВАНО
Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-1.jpg)
Государственная система обеспечения единства измерений
Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP
Методика поверки
651-20-071 МП
р.п. Менделеево 2020 г.
СОДЕРЖАНИЕНастоящая методика устанавливает методы и средства первичной и периодической поверок серверов времени с приемником сигналов ГНСС FL TIMESERVER NTP (далее серверов), изготавливаемых фирмой «Phoenix Contact GmbH & Со. KG», Германия, при выпуске, в эксплуатации, а также после хранения и ремонта.
Интервал между поверками 2 (два) года.
2 ОПЕРАЦИИ ПОВЕРКИ-
2.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1 - Операции поверки
Наименование операции |
Пункт методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
8.1 |
да |
да |
2 Опробование |
8.2 |
да |
да |
3 Идентификация программного обеспечения |
8.3 |
да |
да |
4 Определение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS |
8.4 |
да |
да |
5 Определение абсолютной погрешности хранения формируемой шкалы времени по протоколу NTP на интерфейсе Ethernet устройства в автономном режиме работы за 1 сутки |
8.5 |
да |
да |
-
2.1 Не допускается проведение поверки меньшего числа измеряемых величин.
-
2.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 серверы бракуются и направляются в ремонт.
-
3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.
Таблица 2 - Средства поверки
Наименование средств поверки |
Требуемые технические характеристики средств поверки |
Рекомендуемое средство поверки (тип) |
Номер пункта методики поверки | |
диапазон измерений |
погрешность | |||
Приемник опорный синхронизирующий |
Номинальное значение частоты выходного сигнала 1 Гц |
Пределы допускаемой абсолютной погрешности синхронизации формируемой шкалы времени со шкалой времени UTC(SU) в режиме «Нормальная работа» ± 20 нс |
ОСП-2 ТСЮИ.461531.037 |
8.4, 8.5 |
Продолжение таблицы 2
Наименование средств поверки |
Требуемые технические характеристики средств поверки |
Рекомендуемое средство поверки (тип) |
Номер пункта методики поверки | |
диапазон измерений |
погрешность | |||
Частотомер универсальный |
Диапазон измеряемых интервалов времени от 5 нс до 106 с, |
Пределы допускаемой абсолютной погрешности измерения интервалов времени ±0,62 нс для интервалов времени не более 100 мкс, ±5 мкс для интервалов времени не более 1 с |
CNT-90 |
8.4, 8.5 |
Устройство синхронизации частоты и времени |
Номинальное значение частоты выходного сигнала 1 Гц |
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала 1 Гц (1PPS) к шкале времени UTC (SU)±l,0 мкс |
Метроном версии 300 |
8.4, 8.5 |
4 Источник питания постоянного тока |
Диапазон воспроизведения напряжения постоянного тока от 0 до 60 В, диапазон воспроизведения силы постоянного тока от 0 до 3 А |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,0025 U+15 мВ), пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока ±(0,0031 1+5 мА), где U и I - значения напряжение и сила постоянного тока |
U8032A Вспомогательное средство |
8.4, 8.5 |
5 ПЭВМ |
ОС Windows ХР, 7, 10, ОЗУ - не ниже 128 Мбайт, сетевая плата, web-браузер. |
Вспомогательное средство |
8.2-8.5 |
-
3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых серверов с требуемой точностью.
-
3.3 Применяемые средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.
-
4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, имеющие квалификацию поверителя в области радиочастотных измерений, имеющие опыт работы в области сетевого администрирования и квалификационную группу по электробезопасности не ниже третьей с правом работы с электроустановками напряжением до 1000 В.
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, регламентированные в ГОСТ 12.2.091-2012.
-
6.1 При проведении поверки должны соблюдаться следующие условия:
- температура окружающего воздуха от 15 до 25 °C;
- относительная влажность окружающего воздуха при температуре
не выше 35 °C, не более
85 %;
от 198 до 242 В;
от 49 до 51 Гц.
-
- напряжение питания переменного тока
-
- частота переменного тока
-
7.1 Подготовить серверы к работе в соответствии с руководством по его эксплуатации (РЭ), средства поверки - в соответствии с их эксплуатационной документацией.
-
7.2 Перед поверкой серверов убедиться, что условия эксплуатации соответствуют указанным в РЭ.
-
7.3 Перед проведением операций поверки необходимо:
-
- проверить комплектность поверяемых серверов;
-
- проверить комплектность рекомендованных (или аналогичных им) средств поверки
-
- заземлить (если это необходимо) на общую точку заземления средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в эксплуатационной документации).
-
8 ПРОВЕДЕНИЕ ПОВЕРКИ
-
8.1.1 Произвести внешний осмотр серверов, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность серверов.
-
8.1.2 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.
8.1.3. Серверы, имеющие дефекты (механические повреждения, влияющие на работоспособность), бракуют.
8.2 Опробование-
8.2.1 Опробование проводить в соответствии с разделами 8 «Монтаж» и 9 «Управление с Web-интерфейсов» РЭ.
IP-адрес, имя пользователя и пароль необходимо уточнить у персонала, эксплуатирующего сервер. Допускается сбросить настройки до заводский, при этом IP-параметры будут следующие:
Статический IP-адрес 192.168.0.254;
Маска подсети 255.255.255.0;
Шлюз и DNS-сервер 192.168.0.1.
-
8.2.2 Установить сервер таким образом, чтоб обеспечить максимальную видимость небесной полусферы.
Подключить питание постоянным током номинального значения 24 В.
Подключить сервер патч-кабелем к сети или к ПЭВМ, при этом IP-настройки долж-ны быть идентичны, а IP-адрес не совпадать с уже существующими сетевыми устройствами.
-
8.2.3 В web-браузере набрать IP-адрес сервера. В появившемся окне ввести имя пользователя и пароль (при первом запуске или после сброса настроек до заводских при входе в систему автоматически создаются самоподписанные сертификаты для доступа к HTTPS и SSH. Примерно через две минуты сервер готово к работе.)
-
8.2.4 Нажать вкладку «НОМЕ», затем раздел «Status». Проверить информацию о рабочем режиме работы: строки «LAN1» и «GNSS» в столбце «Operational Status». Вид окна представлен на рисунке 1.
мае
HOME INTFRFACFS SERVTCFS SYSTEM LOGOUT
Summary
FL TIMESERVER NTP 1107132
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-3.jpg)
Description
LAN1
GNSS
Administrative Status enabled
enabled
Operational Status
Status
Summary
LAN
GNSS
Ethernet
System
PHOENIX CO’-TAC
Hostn*m« П._Т1МЕ5ЕЧУЕЧ_»т>
Software Vari’en 4.4,71.100
5 2004-2019. PHOENIX CONTACT GmbH & Co. KG
X
2020 12 tl 07:36 login: Logged out admin from 192.168.10.1Q5 after being inactive for S
876 minutes ®
2020 12 09 10:13 Login. Loqqed out 714 from 192.168.10.105 after being inactive tor
14*47 mimif*»*;
Рисунок 1 - Проверка функционирования сервера
-
8.2.5 Результаты поверки считать положительными, если отображается информация о рабочем режиме работы: в строках «LAN1» и «GNSS» столбца «Operational Status» отображается «ир». В противном случае серверы бракуют
-
8.3.1 Идентификация программного обеспечения (ПО) проводится при подключении к серверам по интерфейсу Ethernet (аналогично п. 8.2).
-
8.3.2 В web-браузере набрать IP-адрес сервера. В появившемся окне ввести имя пользователя и пароль.
Во вкладке «НОМЕ» в нижней левой части экрана зафиксировать идентификационное наименование ПО и номер версии ПО как показано на рисунке 2.
-
8.3.3 Результаты поверки считать положительными, если идентификационные данные соответствуют данным, представленным в таблице 3. В противном случае серверы бракуют.
• mPHizNix
Шсоытаст
Таблица 3 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 4.4.71.100 |
HOME 1NHRFACFS SERVICES SYSTI М IOGOU1
П. TIMESERVER .ЦТР
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-6.jpg)
Summary
Description
LAN I
GNSS
Administrative Status enabled enabled
Operational Status
GNS$
Ethernet
Svttem
WOSMX CONTACT
ST»
e ".-*ct:>-*•« sc*.
KO
X
2020 12-11 07:36 876 tnmtftes 2020-12-09 10:12 1ST?
Login: logged out admin fmm 192.168.10.IOS alter being moctive lor
Login: Logged out 714 from 192.168 10. iOS after bemg Inactive for
Рисунок 2 - Идентификация ПО
-
8.4 Определение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS
Определение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS произвести по схеме, представленной на рисунке 3.
Кабели, подключаемые к входам «А» и «В» частотомера универсального CNT-90, рекомендуется использовать одинаковые по длине и типу. В противном случае необходимо учитывать разницу в задержках распространения сигнала 1 Гц в значении, рассчитанному по формуле (1).
Подключить сервер патч-кабелем к сети или к устройству синхронизации частоты и времени Метроном версии 300, при этом IP-настройки должны быть идентичны, а IP-адрес не совпадать с уже существующими сетевыми устройствами.
ГЛОНАСС/GPS
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-7.jpg)

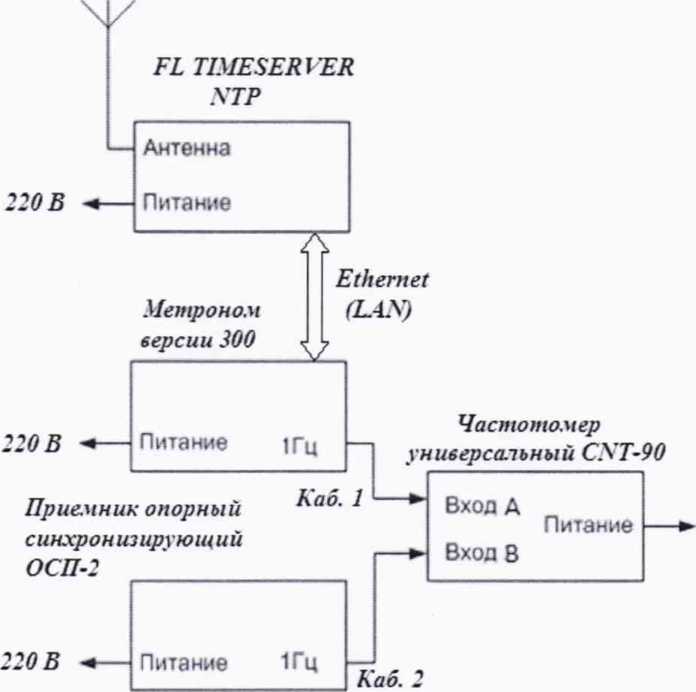

Рисунок 3 - Схема для определения абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS
-
8.4.1 Собрать схему, представленную на рисунке 3. Согласно руководству по эксплуатации настроить устройство синхронизации частоты и времени Метроном версии 300 на работу в режиме Stratum II от сервера и выдачу сигнала 1 Гц, синхронизированного по NTP-протоколам сервера.
-
8.4.2 Заблаговременно, в соответствии с руководством по эксплуатации, подготовить к работе приемник опорный синхронизирующий ОСП-2.
-
8.4.3 На вход «В» частотомера универсального CNT-90 подать импульсный сигнал 1 Гц от устройства синхронизации частоты и времени Метроном версии 300, на вход «А» частотомера универсального CNT-90 подать импульсный сигнал 1 Гц от приемника опорного синхронизирующего ОСП-2. Частотомер универсальный CNT-90 перевести в режим измерений интервалов времени.
-
8.4.4 Настроить входы «А» и «В» частотомера универсального CNT-90 в соответствии с параметрами импульсных сигналов 1 Гц:
-
- импульсный сигнал;
-
- измерения по переднему фронту;
-
- входное сопротивление 50 Ом;
-
- уровень напряжения точки привязки по переднему фронту 1,0 В.
Произвести не менее 10 измерений интервала времени между выходными импульсными сигналами 1 Гц устройства синхронизации частоты и времени Метроном версии 300 и приемника опорного синхронизирующего ОСП-2.
Измеренное значение на частотомере универсальном CNT-90 соответствует абсолютной погрешности синхронизации формируемой шкалы времени с националь-ной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS Дтр
-
8.4.6 Результаты поверки считать положительными, если значения абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS для всех измерений находятся в пределах ±200 мкс.
-
8.5 Определение абсолютной погрешности хранения формируемой шкалы времени по протоколу NTP на интерфейсе Ethernet устройства в автономном режиме работы за 1 сутки
-
8.5.1 Определение абсолютной погрешности хранения формируемой шкалы времени по протоколу NTP на интерфейсе Ethernet устройства в автономном режиме работы за 1 сутки произвести по схеме, представленной на рисунке 3.
-
8.5.2 Начальным значением абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS пренебрегаем.
-
Перевести сервер в режим автономного хранения путем установки экрана сигналов ГНСС или иным способом, при котором сервер в строке «GNSS» столбца «Operational Status» отобразит «down» (см. п. 8.2).
-
8.5.3 По истечении 1 суток повторить измерения в соответствии с п.п. 8.4.3 - 8.4.5 и определить максимальное значение Дт^.
Измеренное значение на частотомере соответствует абсолютной погрешности хранения формируемой шкалы времени по протоколу NTP на интерфейсе Ethernet устройства в автономном режиме работы за 1 сутки.
В случае, если значения Дть при периодичности измерений раз в секунду, превышает 12 мкс, существует вероятность ошибки номера секунды. В этом случае необходимо, либо проводить промежуточные измерения с определением номера секунды, либо использовать метод фотофиксации шкалы времени сервера и цифрового табло отображения времени эталонного источника точного времени. При этом цифровое табло отображения времени может быть, как встроенным (в источнике точного времени реализована техническая возможность отображения текущего значения времени), так и внешним (в источнике точного времени реализована техническая возможность подключения внешнего цифрового табло отображения времени).
-
8.5.4 Результаты поверки считать положительными, если значение абсолютной погрешности автономного хранения формируемой ШВ по протоколу NTP через интерфейс Ethernet за 1 сутки находятся в пределах ±1,0 с
9.1 Результаты поверки сервера подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца сервера или лица, представившего его на поверку, на средство измерений наносится знак поверки (пломба с оттиском поверительного клейма), и (или) выдается свидетельство о поверке сервера, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.
Заместитель генерального директора - начальник ГМЦ ГСВЧ ФГУП «ВНИИФТРИ»
Начальник отдела № 71 -ученый хранитель ГЭТ 1-2018 ФГУП «ВНИИФТРИ»
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-8.jpg)
И.Ю. Блинов
И.Б. Норец
Инженер I категории лаборатории № 714
ФГУП «ВНИИФТРИ»
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-9.jpg)
![Методика поверки. ГСОЕИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. ОЕИ Аналитика](mp_html/2028567126571ea92cdee9_files/2028567126571ea92cdee9-10.jpg)
С.А. Семенов
Всего листов 10
Лист 10
