Методика поверки «Индикаторы-измерители цифровые FA MCR» (Код не указан!)

СОГЛАСОВАНО

Генеральный директор ООО «Феникс Контакт РУС»

Индикаторы-измерители цифровые FA MCR

Методика поверки г. Видное

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки (в дальнейшем - методика) распространяется на индикаторы-измерители цифровые FA MCR (далее по тексту - измерители) и устанавливает методы и средства их первичной и периодической поверки.

• 1.2 Измерители подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 5 лет.

• 2.1 Операции, выполняемые при поверке преобразователей, и порядок их

выполнения приведены в таблице 1. Таблица 1

2.2 Поверка прекращается при получении отрицательного результата по любому из пунктов таблицы 1.

• 2.3 При первичной поверке измеритель возвращается изготовителю с изложением причин возврата для проведения мероприятий по их устранению и повторного предъявления.

• 2.4 При периодической поверке измеритель возвращается представителю эксплуатационной службы с изложением причин возврата для проведения мероприятий по их устранению и повторного предъявления.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

• 3.2 Допускается проведение поверки измерителей с применением эталонных средств измерений и вспомогательного оборудования не указанных в таблице 2, но обеспечивающих определение и контроль метрологических характеристик (далее - MX) поверяемых изделий с требуемой точностью.

• 3.3 Применяемые при поверке измерителей средства измерения и испытательное оборудование должны иметь действующие свидетельства о поверке (аттестации).

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на преобразователи и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться условия, перечисленные в таблице 3.

Таблица 3

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 7.1 Проверены документы, подтверждающие электрическую безопасность.

• 7.2 Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 7.3 Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 8.1 Внешний осмотр

Внешний осмотр производят визуально.

При внешнем осмотре должно быть установлено:

• 1) наличие паспорта на измеритель;

• 2) соответствие комплектности и маркировки паспорту на измеритель;

• 3) отсутствие механических повреждений, влияющих на правильность функционирования и метрологические характеристики измерителя;

• 4) наличие свидетельства о предыдущей поверке при периодической поверке.

Измеритель, не удовлетворяющий требованиям п.8.1 настоящей методики, не подлежит поверке до устранения неисправностей или несоответствий. После их устранения внешний осмотр проводят в полном объеме.

Результаты проверки считаются удовлетворительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности изоляции.

Проверку проводят одноминутным напряжением промышленной частоты.

Измерения проводят между цепями, приведёнными в таблице 4.

Таблица 4

Испытания проводить с помощью установки для проверки электрической безопасности GPI745 А (далее по тексту - установка). Во время испытаний на измерители не подают питание. На проверяемую цепь подать испытательное напряжение переменного тока частотой 50 Гц со среднеквадратичным значением 100 В, увеличивая его в течение 5 с до значения, указанного в таблице 4 для данной цепи. Поддерживать заданное значение напряжения неизменным в течение 1 мин.

Результаты проверки считают удовлетворительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.3 Проверка электрического сопротивления изоляции.

Проверку проводят между цепями, указанными в таблице 4.

Сопротивление изоляции измерять с помощью установки. Во время испытаний на измерители не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено». На проверяемую цепь подать испытательное напряжение постоянного тока равное 500 В. Через 30 с после подачи испытательного напряжения произвести отсчёт показаний.

Результаты проверки считают удовлетворительными, если измеренные значения сопротивления не менее 100 МОм.

• 8.4 Опробование

Опробование измерителей проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с эксплуатационной документацией.

• 2) Включить измеритель (при включении измерителя должен включиться дисплей).

• 3) Проверить работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

Результат проверки считается положительным, если при включении измерителя происходит включение дисплея, сохраняется работоспособность клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш.

• 8.5 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) подтверждается определением идентификационного наименования и номера версии ПО.

Для определения идентификационного наименования и номера версий встроенного ПО проверяют информацию, отображаемую на дисплее измерителя при его включении.

Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии программного обеспечения соответствует данным, указанным в руководстве по эксплуатации.

• 8.6 Проверка допускаемой основной погрешности измерения и преобразования.

  • 8.6.1 Проверка допускаемой приведенной (приведенной к максимальному значению диапазона) погрешности измерения силы постоянного тока.

Проверка проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с эксплуатационной документацией.

• 2) Собрать схему, приведённую на рисунке 1.

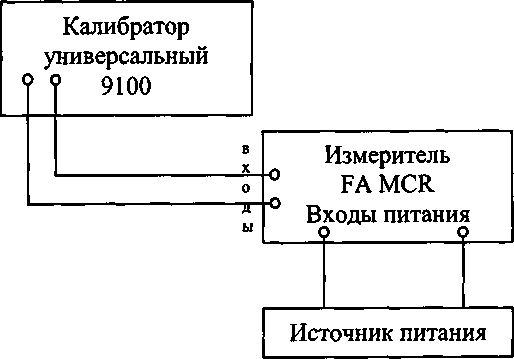

Рисунок 1 - Структурная схема проверки допускаемой приведенной (приведенной к максимальному значению диапазонов выходных сигналов) погрешности измерения

• 3) Воспроизвести с калибратора универсального 9100 (далее по тексту -калибратор) последовательно 5 испытательных сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерения.

• 4) Считать значения силы постоянного тока с измерителей и сравнить эти значения со значениями, воспроизведенными калибратором и с помощью полученных показаний рассчитывают погрешности измерения по формуле (1):

где Х_и - показание измерителя;

Х_о - показание эталонного средства измерения (калибратора); Xn- максимальное значение диапазона измеряемого параметра.

Результат проверки считается положительным, если полученные значения допускаемой приведенной (приведенной к максимальному значению диапазона) погрешности измерения силы постоянного тока не превышают ± 0,05 %.

• 8.6.2 Проверка допускаемой приведенной (приведенной к максимальному значению диапазона) погрешности измерения напряжения постоянного тока.

Проверка проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с эксплуатационной документацией.

• 2) Собрать схему, приведённую на рисунке 1.

• 3) Воспроизвести с калибратора последовательно 5 испытательных сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерения.

• 4) Считать значения напряжения постоянного тока с измерителей и сравнить эти значения со значениями, воспроизведенными калибратором и с помощью полученных показаний рассчитывают погрешности измерения по формуле (1).

Результат проверки считается положительным, если полученные значения допускаемой приведенной (приведенной к максимальному значению диапазона) погрешности измерения напряжения постоянного тока не превышают: ±0,1 % или ±0,05 % (для диапазона от -0,1 до ±0,1 В).

• 8.6.3 Проверка допускаемой основной абсолютной погрешности измерения электрического сопротивления постоянного тока.

Проверка проводится в следующей последовательности:

• 1)  Подготовить измеритель в соответствии с эксплуатационной документацией.

• 2)  Собрать схему, приведённую на рисунке 1.

• 3)  Воспроизвести с калибратора последовательно 5 испытательных сигналов электрического сопротивления, равномерно распределенных внутри диапазона измерения.

• 4)  Считать значения электрического сопротивления с измерителей и сравнить эти значения со значениями, воспроизведенными калибратором и с помощью полученных показаний рассчитывают погрешности измерения по формуле (2):

Д = Х_И-Х_О,                               (2)

где X_K - показание измерителя;

Х_о - показание эталонного средства измерения (калибратора).

Результат проверки считается положительным, если полученные значения допускаемой основной абсолютной погрешности измерения электрического сопротивления не превышают, Ом:

• - 2-ая проводная схема подключения - ±0,001 R ± 3,0

• - 3-ая проводная схема подключения - ±0,001 R + 1,6

• - 4-ая проводная схема подключения - ±0,001 R + 0,8

• 8.6.4 Проверка допускаемой основной приведенной (приведенной к максимальному значению диапазона) погрешности преобразования силы постоянного тока.

Проверка проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с эксплуатационной документацией.

• 2)  Собрать схему, приведённую на рисунке 2.

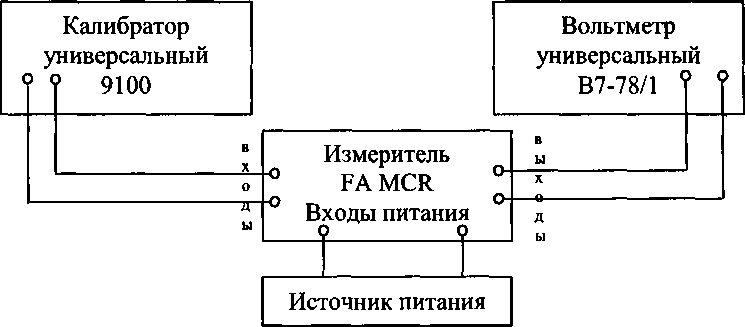

Рисунок 2 - Структурная схема проверки пределов допускаемой основной приведенной (приведенной к максимальному значению диапазонов выходных сигналов) погрешности преобразования

• 3) Воспроизвести с калибратора последовательно 5 испытательных сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона преобразования.

• 4) Считать значения напряжения постоянного тока с вольтметра универсального В7-78/1 (далее по тексту - вольтметр) и с помощью полученных показаний рассчитывают погрешности преобразования по формуле (1).

Результат проверки считается положительным, если полученные значения допускаемой основной приведенной (приведенной к максимальному значению диапазона) погрешности преобразования силы постоянного тока не превышают ± 0,05 %.

• 8.6.5 Проверка допускаемой основной приведенной (приведенной к максимальному значению диапазона) погрешности преобразования напряжения постоянного тока.

Проверка проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с эксплуатационной документацией.

• 2) Собрать схему, приведённую на рисунке 2.

• 3) Воспроизвести последовательно 5 испытательных сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона преобразования.

• 4) Считать значения напряжения постоянного тока с вольтметра и с помощью полученных показаний рассчитывают погрешности преобразования по формуле (1).

Результат проверки считается положительным, если полученные значения допускаемой основной приведенной (приведенной к максимальному значению диапазона) погрешности преобразования напряжения постоянного тока не превышают: ±0,05 % (для диапазонов до 10 В); ±0,1 %(для диапазонов до 5 В).

• 9.1 Результаты поверки на измерители оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки измерители удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки измерители не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на измеритель.

8
