Методика поверки «Системы информационно-измерительные и управляющие АМАКС» (СКБИ.421457.005 МП)

Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Генеральный директор венное Предприятие атизация»

. Гаврилов

Системы информационно-измерительные и управляющие АМАКС.

Методика поверки.

СКБИ.421457.005 МП

Москва

2015

СОДЕРЖАНИЕ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПРОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. Основные технические характеристики систем информационно

измерительных и управляющих АМАКС

ПРИЛОЖЕНИЕ Б. Форма документа «Перечень каналов СИИУ АМАКС, подлежащих

поверке».

Перечень принятых сокращений

• 1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящая методика распространяется на системы информационно-измерительные и управляющие АМАКС (далее СИИУ АМАКС).

СИИУ АМАКС применяются на промышленных объектах энергетики для реализации функций измерения, контроля, управления и архивирования систем водогрейных, паровых, энергетических котлов, теплогенераторов и объектов с аналогичными системами га-зопотребления и регулирования.

СИИУ АМАКС состоит из следующих измерительных компонентов:

• •  первичных измерительных преобразователей (ПИП) для преобразования физических величин в электрические сигналы унифицированных диапазонов: силы, напряжения и мощности переменного тока; термопар и термопреобразователей сопротивления; давления и разности давления; расхода жидкости и газа, уровня жидкости, объемной доли компонентов газов; параметров вибрации, удельной электрической проводимости растворов.

• •  программно-технического комплекса (ПТК) СИИУ АМАКС. Комплекс выполнен на базе устройств управления технологической автоматики, защиты и КИП У СО 6000 ТУ 3433-001-13095309-2006 (Госреестр № 33301-07), модулей ввода аналоговых сигналов устройств управления технологической автоматики, защиты и КИП У СО 6000 (Госреестр №57901-14) и SCADA-системы. В составе комплексов могут использоваться SCADA-системы различных производителей (EISA, OpenScada, КРУГ-2000 и т.д.). ПТК СИИУ АМАКС выполняет аналого-цифровое преобразование выходных сигналов ПИП, их архивирование, визуализацию, передачу по цифровым линиям связи в другие системы и устройства.

Каналы формирования управляющих унифицированных аналоговых сигналов систем формируют сигнал постоянного тока в диапазоне 0-5мА, 0-20 мА, 4-20 мА, который используется в качестве входного управляющего сигнала устройств регулирования параметров технологических процессов.

Из состава КИП У СО 6000 в качестве измерительных компонентов комплекса используются поверенные модули ввода аналоговых сигналов: СР6731, СР6731.1, СР6732, СР6732.1, СР6734 и вывода аналоговых сигналов СР6741.

СИИУ АМАКС подлежат первичной и периодической поверке в части измерительных каналов (ИК), используемых в сфере государственного регулирования обеспечения единства измерений.

Первичную поверку системы проводят после ее монтажа, наладки и опытной эксплуатации.

Примечание - При выпуске из производства перед отгрузкой заказчику допускается проводить поверку вторичной, электрической части систем (ЭИК), при этом результаты измерений могут оцениваться без применения SCADA-системы, в единицах электрических параметров либо инженерных единицах, без учета линий связи.

Интервал между поверками ПИП - в соответствии с их методиками поверки.

Межповерочный интервал - 1 год.

• 2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 Перечень операций, которые должны проводиться при первичной и периодической поверке СИИУ АМКС, приведен в таблице 1.

    лей из числа ЗИП.

    • ²⁾ При переустановке программного обеспечения, подлежащего метрологическому контролю.

    • ³⁾ В объёме вносимых изменений.

Таблица 1

При вводе из ремонта в эксплуатацию вновь поверенных У СО или поверенных моду-

• 2.2 Для поверки измерительных каналов рекомендуется использовать расчетноэкспериментальный метод, при котором проверяются:

а) основная погрешность первичной части ИК путем поверки ПИП (датчика) в нормальных условиях;

б) погрешность вторичной (электрической) части ИК (СИИУ АМАКС) на соответствие ее пределу допускаемых значений (далее - ПДЗ) погрешности в условиях поверки (Эта чать канала входит в состав ПТК «АМАКС»).

При применении расчетно-экспериментального метода поверки ИК результаты поверки считаются положительными, если датчики поверены и погрешность ЭИК в условиях поверки не превышает ПДЗ.

Примечание - Допускается использовать сквозной метод поверки, при котором каждый ИК рассматривается как единое средство измерений.

При применении сквозного метода поверки результаты поверки считаются положительными, если погрешность ИК в условиях поверки не превышает ПДЗ погрешности канала в целом.

Выбор того или иного метода поверки определяется наличием эталонной базы и возможностью доступа к датчику и вторичной части канала.

ИК в составе СИИУ АМАКС, не используемые в сфере государственного регулирования обеспечения единства измерений, подлежат первичной и периодической калибровке. Калибровка ИК может проводиться по методике поверки на аналогичные им ИК.

Далее в тексте применяется только термин "поверка", под которым подразумевается поверка или калибровка.

• 3 СРЕДСТВА ПОВЕРКИ

  • 3.1 Эталоны и вспомогательные технические средства, используемые при выполнении операций, указанных в таблице 1, приведены в таблице 2

Таблица 2

1римечания

• 1 Допускается использовать другие эталоны, с метрологическими характеристиками не хуже указанных в таблице 2.

• 2 Применяемые при поверке эталоны должны работать в нормальных для них условиях, оговоренных в соответствующей эксплуатационной документации.

• 3 Все эталоны, используемые при поверке, должны быть поверены и иметь соответствующие свидетельства

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 Поверка СИИУ АМАКС должна выполняться специалистами, имеющими квалификацию поверителей, аттестованных в качестве поверителей средств измерений электрических величин в соответствии с ПР 50.2.012 "ГСП. Порядок аттестации поверителей средств измерений", прошедшими инструктаж по технике безопасности и освоившими работу с системой.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки должны соблюдаться требования безопасности, установленные в документе "Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок", утвержденные Министерством энергетики РФ 27 декабря 2000 г. с изменениями и дополнениями, утвержденными Министерством энергетики 20 февраля 2003 г., а также требования разделов "Указания мер безопасности" эксплуатационной документации применяемых средств поверки, СИИУ АМАКС и её составных частей.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже П-ой.

• 6 УСЛОВИЯ ПОВЕРКИ

  • 6.1 Условия проведения поверки определяются рабочими условиями работы средств измерений в ИК СИИУ АМАКС. Они являются исходной информацией, необходимой для расчета предела допускаемых значений погрешности каждого ИК в условиях поверки.

  • 6.2 Условия поверки модулей УСО и компьютеров:

температура окружающего воздуха          от 21 до плюс 25 °C;

относительная влажность                    от 30 до 80 %;

напряжение питания                         220 В (+10, -15 %), с частотой 50 ± 2 Гц.

• 6.3 Условия поверки для ПИП (поверяются отдельно):

температура окружающей среды             от 21 до 25 °C;

относительная влажность                    от 30 до 80 %;

атмосферное давление                      от 84 до 106 кПа.

• 7 ПОДГОТОВКА К ПРОВЕРКЕ

  • 7.1 Перед началом поверки следует изучить руководства по эксплуатации СИПУ АМАКС и входящих в состав ее измерительных компонентов ИК, эталонов и других технических средств, используемых при поверке, настоящую методику, правила техники безопасности и строго их соблюдать.

  • 7.2 Перед экспериментальным определением погрешностей ИК СИИУ АМАКС (или ПТК) все измерительные компоненты из состава СИИУ АМАКС (или ПТК), используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

  • 7.3 Перед поверкой ИК СИИУ АМАКС (или ПТК) следует убедиться в том, что число выводимых на экран АРМ оператора цифр индицируемого параметра достаточно для оценки погрешности ИК.

  • 7.4 Перед проведением поверки проводится обследование фактических условий и сети питания в помещениях, где размещены измерительные компоненты ЭИК системы. Обследование условий работы ЭИК проводится непосредственно перед проведением экспериментальной проверки погрешности, и в течение ее выполнения контролируется их сохранность (стабильность).

Составляются протоколы обследования помещений, в которых размещены компоненты системы.

• 7.5 По результатам обследования рассчитывают предел допускаемой погрешности ИК СИИУ АМАКС (или ПТК):

Рассчитывают предел допускаемых значений погрешности (доверительные границы) каждого ЭИК по результатам обследования фактических условий испытаний, для этого:

• 1)   приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная, к входу или выходу ИК);

• 2)  для каждого измерительного компонента из состава ЭИК рассчитывают предел допускаемых значений погрешности в фактических условиях испытаний (см. РД 50-453-84) путем учета основной и дополнительных погрешностей от влияющих факторов на момент испытаний.

Предел допускаемых значений погрешности Д_см измерительного компонента в фактических условиях испытаний вычисляют по формуле:

Деи До 4" ^2 Д/,

i=\...n

где Д_о - предел допускаемых значений основной погрешности измерительного компонента;

Д, - предел допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в реальных условиях поверки при общем числе п учитываемых влияющих факторов;

• 3)  для ЭИК, содержащих один измерительный компонент, предел допускаемых значений погрешности D_Pi = Д_см.

Для ЭИК, содержащих два и более измерительных компонента, рассчитывают пределы допускаемой погрешности D_pj, в которых с вероятностью равной 1,0 должна находиться его погрешность А_эик в фактических условиях испытаний, путем учета пределов допускаемых погрешностей в условиях испытаний входящих в состав ЭИК измерительных компонентов, по формуле.

D = А™ ~ X (Дсгу) ’

7=1..*

где Д_с„₇ - предел допускаемых значений погрешности j-ro измерительного компонента из состава ЭИК в фактических условиях испытаний;

к - число измерительных компонентов, входящих в состав ЭИК.

• 8 ПРОВЕДЕНИЕ ПРОВЕРКИ

Проверяют наличие следующих документов:

• - перечня ИК, входящих в состав СИИУ АМАКС (по форме приложения Б), подлежащих поверке, с указанием заводских номеров комплектующих их измерительных компонентов;

• - эксплуатационной документации на измерительные компоненты в составе ИК и на СИИУ АМАКС в целом;

• - протоколов предыдущей поверки (при первичной поверке не требуются);

• - технической документации и свидетельств о поверке эталонов, используемых при поверке ИК СИИУ АМАКС.

Проводят осмотр СИИУ АМАКС. Не допускается к дальнейшей поверке ИК СИИУ АМАКС, если у его составных частей обнаружено неудовлетворительное крепление разъемов, штепселей, гнезд, зажимов для подключения внешних цепей, следы обугливания изоляции внешних токоведущих частей, грубые механические повреждения наружных частей устройств и прочие повреждения.

Электрическое сопротивление между болтом (клеммой) заземления и корпусом проверяется у каждого типа контроллера, входящего в комплект поверяемой СИИУ АМАКС.

Электрическое сопротивление между болтом (клеммой) заземления и корпусом проверяется у каждого типа ПИП, входящего в комплект поверяемой СИИУ АМАКС.

Проверка электрического сопротивления выполняется с помощью миллиомметра.

Результаты проверки считаются положительными, если измеренное значение электрического сопротивления не более 0,1 Ом.

Электрическое сопротивление изоляции между цепями питания и корпусом проверяется у каждого типа ИК, ПК автоматизированного рабочего места (АРМ), входящего в комплект поверяемой СИИУ АМАКС (или ПТК).

Электрическое сопротивление изоляции между цепями ИК и защитным заземлением выполняются с учетом типа измерительного модуля У СО, входящего в состав ИК.

Электрическое сопротивление изоляции измеряется мегаомметром с номинальным напряжением 500 В между каждой из клемм (контактов) разъема сетевого питания, клеммами ПТК и клеммой защитного заземления. Отсчет показаний проводят по истечении 1 минуты после начала измерения.

Результаты проверки считаются положительными, если все измеренные значения электрического сопротивления, составили не менее 20 МОм.

Опробование СИИУ АМАКС (или ПТК) осуществляется по методике, изложенной в соответствующем разделе её руководства по эксплуатации. Допускается совмещать опробование с процедурой проверки погрешностей измерительных каналов в соответствии с настоящей методикой.

Результаты проверки считаются положительными, если СИИУ АМАКС (или ПТК) функционирует в полном соответствии с её руководством по эксплуатации.

Проверку программного обеспечения СИИУ АМАКС осуществляют в соответствии с документацией. Идентификационные данные используемого в системе ПО не должны противоречить данным таблицы 3.

Таблица 3 Идентификационные данные ПО СИИУ АМАКС

По завершении обследования условий работы средств измерений, входящих в состав СИИУ АМАКС (или ПТК), оценивают предел допускаемых значений погрешностей каждого ИК в этих условиях.

Для каждого средства измерений, входящего в состав СИИУ АМАКС (или ПТК) рассчитывают пределы допускаемых значений погрешностей в условиях поверки путем учета основной и дополнительной погрешностей в соответствии с условиями эксплуатации на момент поверки.

Требования данного раздела распространяются на входные измерительные каналы постоянного тока, тип которых регламентирован в описании типа на СИИУ АМАКС.

Оценивание погрешности ИК с линейной зависимостью выходного кодового сигнала от входного аналогового сигнала постоянного тока проводят в изложенной ниже последовательности:

• - собирают схему измерений согласно рисунку 1;

• - выбирают 5 проверяемых точек Zi, i — 1, 2, 3, 4, 5, равномерно распределенных по диапазону измеряемого параметра ИК (5 %, 25 %, 50 %, 75 % и 95-100 % от диапазона измерения);

• - для ЭИК рассчитывают пределы допускаемой приведенной погрешности ydop ИК в реальных условиях поверки в соответствии с п. 7.5;

• - на вход ИК через линию связи подают от калибратора значение сигнала Xi, соответствующее значению Zi;

• - считывают значение выходного сигнала Yi ИК в единицах измеряемого физического параметра.

Если при неизменном значении входного сигнала показания на мониторе АРМ не изменяются в течение 1 минуты, то в протокол заносят это значение Yi. Если наблюдается изменение младшего разряда, то в протокол заносят минимальное и максимальное значения показаний, отмеченные на интервале времени 1 мин, и за результат измерений принимается одно из указанных выше значений, наиболее отстоящее от соответствующего заданному на калибраторе значению измеряемой величины. Единица младшего разряда числа, считываемого на мониторе в качестве результата измерений при поверке должна быть не более 1/5 от предела допускаемых значений основной погрешности ЭИК.

• - для каждой проверяемой точки рассчитывают значение приведенной погрешности:

  (Yi - Xi) (Тв - Th)

  x 100 %

Th и Тв - нижняя и верхняя граница измеряемого диапазона соответственно.

Если для каждой проверяемой точки выполняется неравенство

|yi| < |ydop|,

ЭИК признают годным по результатам проверки.

Результаты проверки погрешности ЭИК заносят в таблицу, составленную по форме таблицы 4.

Рисунок 1 - Электрическая схема поверки ЭИК СИИУ АМАКС (или ПТК) с линейной зависимостью кода от входного аналогового сигнала

Таблица 4.

Оценивание погрешности ЭИК приема сигналов от термопреобразователей сопротивления проводят в изложенной ниже последовательности:

• - собирают схему измерений согласно рисунку 2;

• - выбирают 5 проверяемых точек Твхл, равномерно распределенных по диапазону измерения ИК (температуры), например, 5, 25, 50, 75 и 95 % диапазона;

• - рассчитывают пределы допускаемой приведенной погрешности ydop ЭИК в реальных условиях поверки, в соответствии с п. 7.5 и используя таблицы НСХ ГОСТ 6651;

• - находят для используемого типа термопреобразователей сопротивления по таблицам НСХ значения сопротивлений Xi в Ом для каждой проверяемой точки Твхл;

• - на вход вторичной части ИК для каждой проверяемой точки подают от магазина сопротивления значение сигнала Xi;

• - считывают значение выходного сигнала Твыхл ИК, выраженное в °C.

Если при неизменном значении входного сигнала показания на мониторе АРМ не изменяются в течение 1 минуты, то в протокол заносят это значение Твых. i. Если наблюдается изменение младшего разряда, то в протокол заносят минимальное и максимальное значения показаний, отмеченные на интервале времени 1 мин, и за результат измерений принимается одно из указанных выше значений, наиболее отстоящее от соответствующего заданному на магазине сопротивлений значению измеряемой величины. Единица младшего разряда числа, считываемого на мониторе в качестве результата измерений при поверке должна быть не более 1/5 от предела допускаемых значений основной погрешности ЭИК.

- для каждой проверяемой точки диапазона изменения входного сигнала рассчитывают значение абсолютной погрешности:

Ai = Твыхл - Твхл;

- для каждой проверяемой точки рассчитывают значение приведенной погрешности:

Тн и Тв - нижняя и верхняя граница измеряемого диапазона соответственно.

если для каждой проверяемой точки выполняется неравенство |yi| < |ydop|, ЭИК признают годным по результатам проверки.

Результаты проверки погрешности ЭИК заносят в таблицу, составленную по форме таблицы 5.

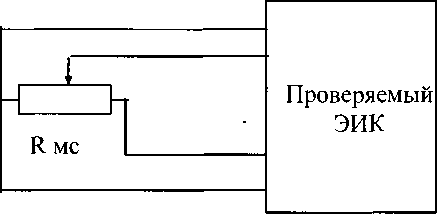

R мс - магазин сопротивлений

Рисунок 2 - Электрическая схема поверки ЭИК СИИУ АМАКС (или ПТК) сигналов термопреобразователей сопротивления

Таблица 5.

Оценивание погрешности ЭИК приема сигналов термопар проводят в изложенной ниже последовательности:

■ собирают схему измерений согласно рисунку 3. Отсоединяют линию связи с датчиком и на вход ИК подключают калибратор электрических сигналов в режиме генерации тер-мо-э.д.с, соответствующей градуировке проверяемого ЭИК, с учётом температуры холодного спая калибратора. При подключении калибратора при необходимости используется соответствующий соединительный кабель;

• - настраивают калибратор на режим компенсации температуры холодного спая собственным датчиком соединительного кабеля.

• - рассчитывают пределы допускаемой приведенной погрешности ydop ЭИК в реальных условиях поверки, в соответствии с п. 7.5 и используя таблицы НСХ ГОСТ Р 8.585;

• - поочередно подают на вход ЭИК от калибратора значения температуры Твх i, соответствующие калибруемым точкам температуры (проверяемые точки должны быть по возможности равномерно распределены по диапазону - рекомендуется проверяемые точки выбирать 2, 25, 50, 75, 98% температурного диапазона измерений).

• - если при неизменном значении входного сигнала показания на мониторе АРМ не изменяются в течение 1 минуты, то в протокол заносят это значение Твых. i. Если наблюдается изменение младшего разряда, то в протокол заносят минимальное и максимальное значения показаний, отмеченные на интервале времени 1 мин, и за результат измерений принимается одно из указанных выше значений, наиболее отстоящее от соответствующего заданному на калибраторе значению измеряемой величины. Единица младшего разряда числа, считываемого на мониторе в качестве результата измерений при поверке должна быть не более 1/5 от предела допускаемых значений основной погрешности ИК.

• - для каждой проверяемой точки рассчитывают значение абсолютной погрешности:

Ai = Твыхл - Твхл;

- для каждой проверяемой точки рассчитывают значение приведенной погрешности:

Тн и Тв - нижняя и верхняя граница измеряемого диапазона соответственно.

если для каждой проверяемой точки выполняется неравенство |yi| < |ydop|, ЭИК признают годным по результатам проверки.

Результаты проверки погрешности ЭИК заносят в таблицу, составленную по форме таблицы 6.

Твыхл

Рисунок 3 - Электрическая схема поверки ЭИК СИИУ АМАКС (или ПТК) сигналов термопар

Таблица 6

Требования данного раздела распространяются на выходные измерительные каналы постоянного тока, тип которых регламентирован в описании типа на СИИУ АМАКС.

Оценивание погрешности ИК с линейной зависимостью выходного аналогового сигнала от входного кодового сигнала постоянного тока проводят в изложенной ниже последовательности:

• - собирают схему измерений согласно рисунку 4;

• - выбирают 5 проверяемых точек Zi, i = 1, 2, 3, 4, 5, равномерно распределенных по диапазону измеряемого параметра ИК (5 %, 25 %, 50 %, 75 % и 95-100 % от диапазона измерения);

• - рассчитывают пределы допускаемой приведенной погрешности ydop ИК в реальных условиях поверки в соответствии с п. 7.5;

• - на выходе ИК (ЦАП) генерируют (устанавливают) значение сигнала Xi, соответствующее значению Zi;

• - считывают значение входного сигнала Yi ИК в единицах измеряемого физического параметра. Если при неизменном значении выходного сигнала показания на мультиметре не изменяются в течение 1 минуты, то в протокол заносят это значение Yi. Если наблюдается изменение младшего разряда, то в протокол заносят минимальное и максимальное значения показаний, отмеченные на интервале времени 1 мин, и за результат измерений принимается одно из указанных выше значений, наиболее отстоящее от соответствующего сгенерированного (установленного) значения измеряемой величины. Единица младшего разряда числа, считываемого на мультиметре в качестве результата измерений при поверке должна быть не более 1/5 от предела допускаемых значений основной погрешности ИК.

• - для каждой проверяемой точки рассчитывают значение приведенной погрешности:

(Yi - Xi)

^Yi = ^{х 100 %}

Тн и Тв - нижняя и верхняя граница диапазона выходных сигналов, соответственно.

Если для каждой проверяемой точки выполняется неравенство |yi| < |ydopi|, ИК признают годным.

Результаты проверки погрешности ИК заносят в таблицу, составленную по форме таблицы 7.

Калибратор в! Yi ■режиме измере-j ^т ний

Рисунок 4 - Электрическая схема поверки ИК СИИУ АМАКС (или ПТК) с линейной зависимостью кода от выходного аналогового сигнала

Таблица 7.

Испытания по данному пункту проводят на произвольно выбранном автоматизированном рабочем месте (АРМ) оперативно-диспетчерского и управленческого персонала, входящем в состав поверяемой СИИУ АМАКС (или ПТК).

Пользуясь указаниями руководства по эксплуатации на СИИУ АМАКС (или ПТК), осуществить выход всех пользователей и в этом режиме осуществить попытку несанкционированного доступа к АРМ, например, путём изменения показаний измеренных данных, настроечных коэффициентов и т.п.

Результаты проверки являются положительными, если любые несанкционированные действия пользователя на испытуемом АРМ блокируются в порядке, регламентированном в руководстве по эксплуатации на СИИУ АМАКС (или ПТК).

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 При положительных результатах поверки СИИУ АМАКС оформляется Свидетельство о поверке по форме приложения 1 к документу «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом №1815 Минпромторга от 2.07.2015г.

В приложении к свидетельству указываются все ИК , проверенные при поверке.

• 9.2 Измерительные каналы, прошедшие поверку с отрицательным результатом, не допускаются к использованию, также на них моет быть оформлено извещение о непригодности.

Состав и характеристики

измерительных каналов систем информационно-измерительных и управляющих АМАКС

Виды и состав измерительных каналов систем:

1. Каналы измерения давления, разности давлений, в том числе на сужающем устройстве для измерения расхода; температуры; расхода жидкости, газа и пара; виброперемещения; силы, напряжения, мощности переменного тока; уровня жидкости; параметров состава газа вида: первичный измерительный преобразователь (ПИП), модуль ввода токовый СР6731 в диапазонах 0-5 мА, 0-20 мА; либо СР6731.1 или СР6734 в диапазонах 0-5 мА; 0-20 мА,

• 4 - 20 мА, АРМ.

Каналы могут содержать промежуточные измерительные преобразователи (например, ИП-40000, ИП-40160, Госреестр № 38148-08) для гальванической развязки и согласования уровней сигналов.

Состав измерительных каналов и их метрологические характеристики приведены в таблице А1.

• 2 Каналы измерения температуры вида:

  • 2.1 термопреобразователь сопротивления (ТС), модуль ввода аналоговых сигналов СР6732 либо СР6732.1, АРМ;

  • 2.2  термопреобразователь сопротивления, промежуточный измерительный преобразователь, модули ввода токовые СР6731 в диапазонах 0-5 мА, 0-20 мА; СР6731.1 и СР6734 в диапазонах 0-5 мА; 0-20 мА, 4 - 20 мА, АРМ.

В качестве измерительного преобразователя могут использоваться преобразователи измерительные ИП 0104, ИПМ 0104 (Госреестр № 29258-05).

Состав измерительных каналов и их метрологические характеристики приведены в таблицах А2-А4.

• 3 Каналы измерения температуры вида:

  • 3.1 термопара, модуль ввода аналоговых сигналов СР6732 либо СР6732.1, АРМ;

  • 3.2 термопара, промежуточный измерительный преобразователь, модули ввода токовые СР6731 в диапазонах 0-5 мА, 0 - 20 мА, либо СР6731.1 и СР6734 в диапазонах 0 -

• 5 мА; 0-20 мА, 4-20 мА, АРМ.

В качестве промежуточного измерительного преобразователя могут использоваться преобразователи измерительные ИП 0104, ИПМ 0104 (Госреестр № 29258-05).

Состав измерительных каналов и их метрологические характеристики приведены в таблице А5-А6.

• 4 Каналы цифро-аналогового преобразования вида: модуль вывода токовый СР6741.

При использовании в качестве первичных и промежуточных измерительных преобразователей, отличных от приведенных в приложении А, внесенных в Государственный реестр средств измерений, по техническим и метрологическим характеристикам аналогичных приведенным выше, рекомендуется на такие ПК оформлять сертификат калибровки.

Таблица Al. Характеристики измерительных каналов СИИУ АМАКС вида 1:

Продолжение таблицы Al

Окончание таблицы Al

Примечания : *) возможны другие диапазоны измерений в соответствии с описаниями типа на ПИП;

**) пределы допускаемой погрешности ИК СИИУ АМАКС в граничных рабочих условиях применения компонентов составляют 3,5 пределов основной допускаемой приведенной погрешности каналов.

***) Пределы допускаемой погрешности ИК указаны для верхнего предела диапазона измерений.

Окончание таблицы А2

Примечания - *) возможны другие диапазоны измерений в соответствии с описаниями типа на ПИП;.

**) пределы допускаемой погрешности ИК СИПУ АМАКС в граничных рабочих условиях применения компонентов.

• 1)   с пределами допускаемой основной приведенной погрешности модуля СР6732 ±0,15 %;

• 2)   с пределами допускаемой основной приведенной погрешности модуля СР6732.1 ±0,1%.

Примечания - Примечания - возможны другие диапазоны измерений в соответствии с описаниями типа на ПИП.

• 1) с пределами допускаемой основной приведенной погрешности модуля СР6732 ±0,15 %;

• 2) с пределами допускаемой основной приведенной погрешности модуля СР6732 ±0,3 % (НСХ W=l,426);

3) с пределами допускаемой основной приведенной погрешности модуля СР6732.1 ±0,15%.

Продолжение таблицы А4

Окончание таблицы А4

Примечание - возможны другие диапазоны измерений в соответствии с описаниями типа на ПИП.

Таблица А5. Характеристики измерительных каналов СИИУ АМАКС вида 3.1 (термопара - модуль ввода аналоговых сигналов СР6732 либо СР6732.1).

Окончание таблицы А5

Таблица А6. Характеристики измерительных каналов СИИУ АМАКС вида 3.2 (термопара - промежуточный измерительный преобразователь (ИП) - модули ввода токовые СР6731, СР6731.1, СР6734).

Примечания - *) возможны другие диапазоны измерений в соответствии с описаниями типа на ПИП.

Примечания к таблицам А2-А6:

**) Приведены пределы допускаемой погрешности ИК СИИУ АМАКС в граничных рабочих условиях применения компонентов.

Пределы допускаемой погрешности ИК указаны для верхнего предела диапазона измерений.

Таблица А7. Характеристики измерительных каналов вида 4 с использованием модуля вывода токового СР6741

Форма документа «Перечень каналов СИИУ АМАКС, подлежащих поверке».

ПЕРЕЧЕНЬ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ СИИУ АМАКС

установленной на______________________________________________________.

(наименование объекта установки системы)

ПОДЛЕЖАЩИХ ПОВЕРКЕ.
