Инструкция «ВАТТМЕТР ПОГЛОЩАЕМОЙ МОЩНОСТИ МЗ-54» (Код не указан!)

• 1. Блок ваттметра нэме-ритёльиый Я2М-66

• 2. Колтлект комбинированный в составе; Я1Щ1'К укладочный пакет

ветацка плавкая ВПМ 1.0 А 2150 в

• 3. Блок ваттметра изме-ригельный Я2М-в5.

Те.'мическое описание 11 инструкция по., экс плуатации

• 4. Ватт.метр поглотае-мой .мощности М3-о4 Техническое оотсанис и инструкция по эксплуатации

• 5. Ваттметр поглощае-.чой мощности МЗ-54 Формуляр

• 6. Преоораэователъ из-'мерительный калориметрический с комплектом:

■ — переход коаксиальный (016Х7/07Х ХЗ).

, —переход коаксиальный (010X4,34/ /07X3)

■— перекал волковод-но-коаксиа ЛЫ1 ый (23Х10/07X3)

—переход волноводно-коаксиальный аех»)07.ХЗ')

• — болт установочный

• — болт

• — гайка

• 7. Ящик ^кладочныГ!

  Обозначение	Кили- чесп'во	Примечание
  2.720.056 4.С6.’..7Я4	1 UIT.
  ;4.162.0'79	1 шт.
  !8.«!б1510в7	1 шт.
  0.480.00.3 ТУ	3 шт.
  2.70ОЛ'56 ТО	1 экз.
  1.4011 .|й>7 TO	1 ЭК.З.
  1,401.'0»7 ФО	1 экз.
  4.6Й1.467	1 шт.
  5.433.020	1 шт.
  !54е3.'321	1 щт.
  5.433.0212	1 шт.
  5.4133.023	1 шт.
  8.920.002—02	2 щт.
  8,020.001—02	2 шт.
  8.930.01.1—01	4 шт.
  4.iei'.045—11	1 шт.



Примечание. ’В общепромышленном иснолненни блок ваттметра нз-мерительный упаковывается в коробку 6.876.113—13, преобразователь измерительный с комплектом упаковывается в ягцнк 4.1йР.оет—04.

• 3.2. Для поверки ваттметра в метрологических органах выпускается комплект комбинированный 4.1)68.846, который поставляется для поверочных органов nq требованию заказчика.

Состав комплекта комбинированного 4.068.846 приведен в табл. 5.

4. УСТРОЙСТВО

И РАБОТА ВАТТМЕТРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

• 4.1. Принцип действия

• 4.1.1. В <н;пову работы ваттметра положен принцип преобразования СВЧ мощности в тепловой вид энергии и измерения образуемой на выходе измерительного преобразователя (далее преобразователя) термоЭДС, которая пропорциональна подведенной к нему мощности СВЧ.

  Л.

• 4.1.2. Основными блоками ваттметра являются преобразователь, в котором происходит преобразование СВЧ мощности, и блок ваттметра измерительный Я2М-66 с цифровым индикатором, прямопоказывающнм величину измеряемой мощности в мВт и Вт.

• 4.1.3. Описание принципа действия измерительного блока приведено в техническом‘описании 2,720.056 ТО.

• 4.1.4. Преобразование СВЧ мощности происходит' непосредственно в согласованной СВЧ нагрузке преобразователя, а индикация степеин нагрева осуществляется с помощью пленочных термопар, вынесенных за пределы передающего тракта.

  • 4.2. Схема электрическая принципиальная измерительного блока Я2М-66

С.хе-ма электрическая принципиальная измерительного блока приведена в техническом описании 2.720.056 ТО,

• 4.2.1. Описание структурной с.хемы нз.мерительного блока Я2М-66.

• 10.4, При проведении ремонта следует строго выполнять меры безо1Пасности, указанные в разделе 7.

• 10.5, Перечень наиболее возможных неисправностей и указания по их устранению приведены в табл. 6.

Таб.тача 6

10.6. Сделать отметку о ремонте в вести поверку ваттметра согласно указаниям раздела 12,

• 11, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 11.1. Осмотр внешнего состояния ваттметра проводят 2 раза в год, а также совместно с другими видами контрольно-профилактических работ. Внутренний осмотр проводят по истечении гарантийного срока один раз в два года. Про-всрякгг крепление узлов, состояние паек, контактов, качество работы перек,пючателей, удаляют пыль и коррозию.

• 11.2, Порядок проведения профилактических работ.

Снять боковые стенки, верхнюю и нижнюю крышки измерительного блока в соответствии с п. 4.3.1 2,720,056 ТО. Вынуть печатные платы, удалить с них пыль струей сжатого воздуха и промыть контакты спиртом ГОСТ 18300 — 72 с помощью кисти. Удалить пыль с других элементов и узлов измерительного блока. Поставить печатные платы на место; установить боковые стенки и крышки.

Промыть спиртом высокочастотные и низкочастотные соединители преобразователя и соединительного кабеля.

• 11.3. После внешнего осмотра и профилактических работ, время проведения которы.х было приурочено к моменту периодической поверки, ваттметр направляют в поверку.

• 12. УКАЗАНИЯ ПО ПОВЕРКЕ

  средства попри его“ экс-

Настоящий раздел устанавливает методы н верки ваттметра поглощаемой мощности МЗ-54 плуатации.

• 12.1. Операции и средства поверки

  12.1.1.

  операции табл. 7.

При проведении поверки должны и применяться средства поверки,

Таблица 7

Поверка измерительного бло-к а Я2М-66

Внешний осмотр

• 12.2. Условия поверки

  подготовка к ней

  • 12.2.1. При проведении поверки должны соблюдаться следующие нормальные условия:

температура окруисающей среды 293±5 К (20±5°С); относительная влажность воздуха 30—80%;

атмосферное давление 84—106 кПа (630—795 мм рт. ст.);

папряжение сети питания 220+4,4 В частотой 50±0,5 ГГц и содержанием гармоник до 5%.

• 12.2.2. Подготовка "к поверке производится в соответствии с ли. 8.1,—8.7.

• 12.3. Проведение поверки

Поверка проводится один раз в год в соответствии с перечнем операций, указанных в табл, 7.

• 12.3.1. До начала поверки ваттметра должна быть проведена поверка измерительного блока Я2М-66 на соответствие разделу 11 технического описания 2.270.056 ТО.

• 12.3.2. При проведе11ии внешнего осмотра должны быть проверены все требования по п. 6.2. Ваттметр, имеющий дефекты, бракуется и направляется в ремонт.

• 12.3.3. При проверке прпсоединительны.х размеров преобразователя и переходов проводить контроль следующих размеров:

н преобразователе 5,4 + 0,08;

в переходах 5.433.020, 5.433.021, 5.433.022, 5.433.023 со стороны розетки 5,2±0,08;

в переходе 5.433.020 со стороны вилки 8,24

в переходе 5.433.021 со стороны вилки

Проверку указанных размеров проводить с помощьЮ' индикатора ИЧЮ с наконечником 8739—5010 из комплекта комбинированного 4’.068.846. Проверку присоединительных размеров фланцев волноводно-коаксильных переходов и соосности преобразователя проводят с помощью микроскопа или других средств измерений, обеспечивающих требуемую точность.

Результаты проверки считаются удовлетворительными,, если присоединительные размеры и соосность преобразователя и присоединительные размеры волноводно-коаксилыгых переходов соответствуют требованиям ГОСТ 13317—80.

• 12.3.4. Опробование работы ваттметра проводится по ЦП. 9.1.1.—9.1.5. для оценки его пеправностп без применения средств поверки. Неисправный ваттметр также бракуется и направляется в ремонт.

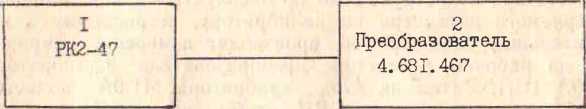

• 12.3.5. Определение КстН преобразователя проводится с помощью панорамного измерителя КстН РК2—47 (рис. 4.} на частотах 0,02 « 0,3 ГГц и с помощью измерительной линии Р1—34 (рис. 5) на частота.х 3—17,85 ГГц.

В табл. 7 приведены частоты, на кот-ерых производится проверка KctU.

Результаты испытаний считаются удовлетворительными, если KctU не превышает К15 в диапазоне частот 0—3 ГГц, 1,3 в диапазоне частот свыше 3 до 12 ГГц и 1,4 — в диапазоне частот свыше 12 ГГц.

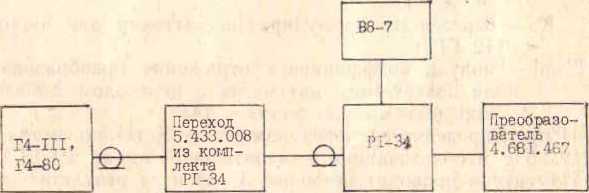

Рис. 4. Схема .электрическая соединений приборов для измерения KctU коаксиального измерительного преобразователя на частотах 0,02 и 0,3 ГГц

Рис. 5. Схема коаксиального

электрическая соединений приборов для измерения KctU измерительного преобразователя в диапазоне частот 3—17,86 ГГц

• 12.3.6. Определение основной погрешности ваттметра производят путем сличения его показаний с показаниями образцового прибора —■ калибратора СВЧ мощности.

Для определения основной погрешности ваттметра на частоте 12 ГГц используется схема соединении рис. 6, С целью повышения точности измерений мощности во вторичном плече калибратора применяют ннфровоп вольтметр иос-тоянмосо тока В7-23, которым измеряют напряжение постоянного тока на рабочем термисторе преобразователя СВЧ калибратора М1-9А. Последовательность проведения измерений следующая. После подготовки приборов к измерениям в соответствии с инструкциями по эксплуатации и калибровки поверяемого ваттметра по калибратору, встроенному в измерительный блок Я2М-66, производят измерение напряжения на рабочем термисторе преобразователя калибратора М1-9А (L'l). Затем на вход калибратора .41-9А подается такой уровень мощности СВЧ, чтобы показание прибора МЗ-22 было в пределах 2—3 мВт. Одновременно измеряют ианряжеипе на рабочем термисторе преобразователя калибратора М1-9А (Ug) и фиксируют показание испытуемого ваттметра (Рх) на соответствующем пределе измерений (режим работы РУЧ). Основную погрешность ваттметра определяют по формуле;

6 =

М1-9А и генератора Г4-111 используются калибратор М1-10А и генератор Г4-114 соответственно. Переход Э2-109 при этом ие используется. Кроме того, преобразователь подключается к калибратору мощности М1-10А через переход 2.236.016—01.

Процесс измерения и определения основной погрешности такой же, как и на частоте 12 ГГц. При этом в формулу (7) подставляют численные значения R t° , а, |Г'пр|, соответствующие калибратору мощности М1-10А и преобразователю ■с переходом 2.23.6.016—01 на частоте 17,85 ГГц. Кэ берется из формуляра на ваттметр для частоты 17,85 ГГц; Кзат записывается из аттестата на переход 2.236.016—01.

Результат поверки ваттметра считается удовлетворительным, если измеренное значение основной погрешности не превышает норм, приведенных в табл. 7.

• 12.3.7. Определение KctU измерительного преобразователя с переходом 5.433.020 на частотах 0,15 и 1 ГГц производится по структурной схеме рис. 4, где поз. 2 — преобразователь с переходом. Определение KctU преобразователя__с

  14; 16,7 ГГц

переходами на частотах 3; 5,5; 8,24; 10; 12,05; производится по структурной схеме рнс. 7.

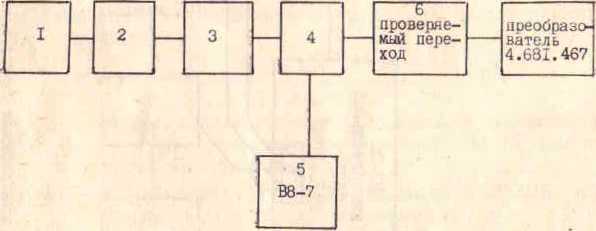

Инс, 7. Схема электрическая структурная для проверки KctU измерительного преобразователя с переходами в диапазоне частот 3—16-.Z ГГц

Типы приборов 1, 2, 3, 4, б по схеме рис. 7 в зависимости от проверяемого перехода и частоты указаны в табл. 9.

Результаты проверки считаются удовлетворительными, если величина KctU преобразователя с переходами не превышает значений, приведенных в табл. 7.

12.3.8. Проверка погрешности ваттметра с дополнительными переходами производится по структурной схеме рис. 8.

Тип генератора, преобразователя (калибратора) мощности для конкретного перехода и частоты указаны в табл. 10. Последовательность проведения измерений следующая. Производят подготовку приборов к измерениям в соответст-

Таблица S'

!

Таблица 1ft-

ВИИ с нх инструкциями по эксплуатации. Калибруют проверяемый ваттметр по калибратору, встроенному в измерительный блок Я2М-66. Затем на вход преобразователя (калибратора) мощности подается такой уровень мощности СВЧ,, чтобы показание прибора .43-22 было в пределах 2—3 мВт (Ро). Фиксируют показание испытуемого ваттметра (Рх) на

31;

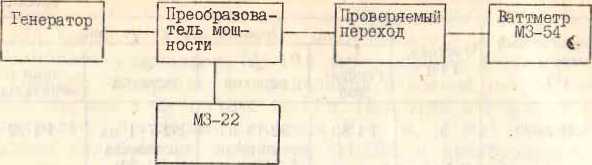

PiK. 8. Структурная электрическая схема проверки ггогрешиости ваттметров с переходами

Измерения проводят не менее 3 раз и за результат принимают среднее арифметическое из трех значений, вычисленных по формуле (8).

Результаты проверки ваттметра с переходами считаются удовлетворительными, если измеренное значение погрешности не превышает норм, приведенных в табл. 7.

• 12.4. Оформление результатов поверки

  • 12.4.1. При государственной поверке поло'жительные результаты оформляются в виде свидетельства о государственной поверке по форме, установленной Госстандартом СССР, или записываются в раздел формуляра «Периодическая поверка основных нормативно-технических характеристик» и заверяются поверителем с нанесением оттиска поверительно-го клейма.

  • 12.4.2. При ведомственной поверке положительные результаты записываются в рабочий протокол поверки и заверяются в порядке, установленном органом ведомственной метрологической службы. Формы протоколов приведены в приложении 4.

  • 12.4.3. Запрещается выпуск в обращение и применение ваттметров, прошедши.х поверку с отрицательными результатами.

• 13. ПРАВИЛА ХРАНЕНИЯ

  • 13.1. Ваттметры, поступающие на склад потребителя, могут храниться в упакованном виде в течение одного года со дня поступления.

  • 13.2. При длительном храпении (более одного года) ваттметры могут находиться в упаковаииом виде и содержаться в отапливаемых хранилищах до 10 лет (температура окружающего воздуха от 5 до 40°С, относительная влажность до 80% при температуре 2.5°С) или в неотапливаемых хранилищах до 5 лет (температура окружающего воздуха от минус 50 до плюс 40°С, относительная влажность до 98% при температуре 25°С).

  • 13.3. В помещення.х для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

• 14. ТРАНСПОРТИРОВАНИЕ

  • 14.1. Тара, упаковка и маркирование упаковки

• 14,1.1. При транспортировании используются отдельные укладочные ящики для блока измерительного и комплекта измерительного преобразователя. Укладочные ящики, обер-блока, для чего, поворачивая ручку потенциометра ▼ , установить на табло показание 800 pW. Установить переключатель РЕЖИМ РАБОТЫ в положение АВТ. Прибор готов к измерениям. При работе с другим типом преобразователя подключить преобразователь к разъему 800 mW и снова произвести калибровку путем установки на табло показаний 800 mW.

• 9.2. Проведение измерений

• 1.2.1. Проведение измерений осуществляется только совместно с преобразов1ателями по способу, описанному в техническом описании на ваттметр поглощаемой мощности.

• 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ УСТРАНЕНИЯ

  • 10.1. Ремонт прибора должен производиться в сиенпали-знрованных ремонтных органах или повсроч11ы,\ лабораториях.

  • 10.2. Для доступа к узлам прибора при ремонте необходимо отключить прибор от сети, вскрыть его в соответствии с указаниями, приведенными в п. 4.3.1.

    I'l

  • 10.3. Прежде чем начинать ремонт неисправного узла, необходимо проверить поступление на него входиы,х сигналов и наличие номинальных питающих напряжений.

  • 10.4. При проведении ремонта следует строго выполнять меры безопасности, указанные в разделе 7.

  • 10.5. В приборе имеются .элементы, допустимое значение статического потенциала у которых не должно превышать 30 В.

Поэтому при работах по обнаружению и устранению неисправностей следует принять следующие меры по защите от статического электричества:

пайку выводов микросхем, ППП и прнсоединенны.х к ним цепей следует производить паяльнико.м с напряжением питания не более 36 В. Жало паяльника должно быть заземлено;

• — перед подключением щупов КИП к проверяемым цепям изделия одним из его концов необходимо коснуться заземленной клеммы рабочего места;

• — необходимо пользоваться антистатическим браслетом, соединённым с земляной шиной с помощью~надежного разъема через сопротивление 1 МОм.



• 10.6. Перечень наиболее возможных неисправностей и указания по их устранению приведены в табл. 6.

Таблица 6

• 10.7. Сделать отметку о ремонте в формуляре и произвести поверку прибора согласно указаниям раздела И.

• II. ПОВЕРКА ПРИБОРА Я2М-66

. i

• 11.1. Операции и средства поверки

• 11.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 7.

23

1

I

• 2, Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 3, Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или недомст'вспной поверке.

II 1.2. Технические характеристики образцовых и вспомог:итсяьпых средств поверки представлены в табл. 8.

Таблица 8

• 11.2. Условия поверки и подготовка к ней

• 11.2.1. При проведении поверки должны соблюдаться следующие нормальные условия:

• — температура окружающей среды 293±5 К (20±5°С);

• — относительная влажность воздуха 30—80%;

• — атмосферное давление 84—106 кПа (630—795 мм рт. ст.);

25

— напряжение сети 220±4,4 В частотой 50±0.5 Гц н содержанием гармоник до 5%.

• 11.2.2. Подготовка к поверке производится

с пунктами 8.1, 8.2.

• 11.3. Проведение поверки

• 11.3.1. Поверка производится 1 раз в год с перечнем, указанным в табл. 7.

• 11.3.2. При проведении внешнего осмотра проверены все требования по п. 6.2. Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 11.3.3. Опробование работы прибора производится по п.п. 8.3, 8.4, 9,1.1.—9.1.5. для оценки его исправности без применения средств поверки. Неисправные приборы также бракуются и направляются в ремонт.

• 11.3.4. Определение погрешности прибора И2М-66 производится путем сравнения показания прибора с условным значением напряжения постоянного тока, приложенным ко входу прибора. Электрическая схема соединений приборов приведена на рис. 6. Пунктиром обозначена схема присоединительного устройства 3.669.046 из поверочного комплекта 4.068,846, поставляемого для поверочных органов.

.Магазины сопротивлений R8 и R9 устанавливаются в положение 99750 и 250 Ом соответственно, тумблер В4 — в положение ВКЛ, тумблер В1 — в положение «2», переключатель В2 — в положение «1», тумблер ВЗ — в положение «3». вольтметр В7-23 подключается сначала к контрольным точкам «а—б», где выставляется напряжение 1,1000 В с помощью потенциометра R1, а затем — к точкам «а—в» и выставляется напряжение 110,00 мВ потенциометром . R3. После этого переключатель В2 переводится в нейтральное положение «3», переключатель РЕЖИМ РАБОТЫ прибора Я2М-66 — в положение 2, корректируется нуль прибора ручками ГРУБОЕ 0-^ ТОЧНО, переключатель В2 возвращается в положение «2» и производится калибровка прибора путем установки на таблО' прибора ручкой у цифр 2500. Затем меняются значения сопротивлений магазпнов R8 и R9, а также положения переключателей В2 и РЕЖИМ РАБОТЫ прибора в соответствии с данными протокола I приложения 13, и проверяются показания прибора в остальных точках пределов 1, 2, 3, АВТ.

При этом перед каждым измерением контролируется и в случае необходимости корректируется ну-дь прибора.

'I ,

1*

'к *

— — -

3,800 В c помощью Rl. Переключатель B2 переводится в положение «3», переключатель РЕЖИМ РАБОТЫ прибора Я2М-66 — в положение «2», устанавливается нуль прибора Я2М-66 Переключатель В2 переводится в положение «2» и ручкой ▼ устанавливаются показания прибора 2500. Затем магазины сопротивлений устанавливаются в положения 99700 н 300 II отсчитываются показания прибора.

Погрешность прибора не должна превышать норм п. 2.3, и п. 2.4.

• 11.3.5. Определение параметров внутреннего калибратора постояипого тока производится подключением к выходу разъема 800 mW прибора магазина сопротивлений Р-327 и вольтметра В7^—23. При установке с помощью магазина сопротивлений 50, 55, 45 Ом фиксируются показания вольтметра В7—23 {см. протокол 2 приложения 13),

Примечание. Присоединение магазина сопротивлений к прибору осуществляется проводом д.пинон -50—60 см, сечением нс менее 1,5 мм’.

Измеренные величины напряжений доличны соответствовать нормам п. 2.6.

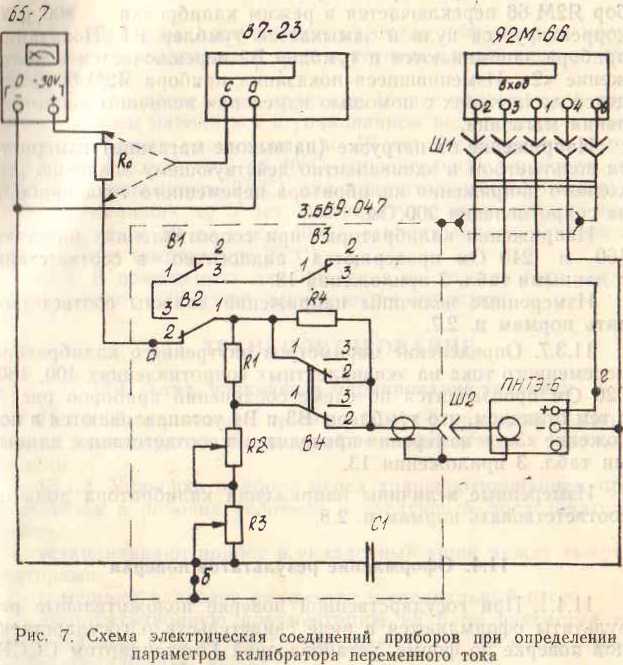

• 11.3.6. Определение параметров внутреннего калибратора переменного тока па эквивалентиы.х сопротивлениях 200, 240 и 160 Ом производится по схеме соединений приборов рис. 7.

ВНИМАНИЕ. Во избежание выхода из строя преобразователя ПНТЭ-6А источник В5-7 подключать к схеме только после установки магазина сопротивлений в положение согласно табл. 3 приложения 13. Категорически запрещается изменять положения декад X 10000 £3 и X ЮОО й, ус-тановленны.х согласно табл. 3 приложения 13.

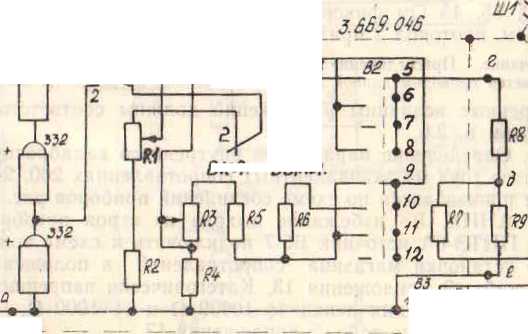

Пунктиром обозначена схема присоединительного устройства 3.669.047 из поверочного комплекта 4,068.846, поставляемого для поверочных органов.

Тумблер В1 размыкается, тумблеры ВЗ, В2, В4 переводятся в положение —■ «2», магазин сопротивлений Р-327 устанавливается в положение 13936 Ом, вольтметр В7-23 прд-соединяется на выход источника постоянного напряжения Б5-7, на котором устанавливается величина напряжения 28, 40 В. Затем вольтметр пересоедппяется высокопотенцпаль-ным проводом входного кабеля па выход магазина сопротивлений, и его показания доводятся до 401,8 мВ с помощью потенциометров R3, R2. Этим обеспечивается величина входного сопротивления термоэлектрического компаратора ПИТЭ-6А, равная 200 Ом на номинальном токе внутреннего калибратора прибора при такой нагрузке.

2S

л

Rn

'Ri

Rj

R^

R4

Cl

Bl—B3

B4

Ш1-

Ш2

Положение ручек управления приборов;

Источник постоянного тока Б5-7

УСТАНОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ. V — 30

Блок ваттметра измерительный Я2М-66

РЕЖИМ РАБОТЫ       ▼ SOOpW

После этого тумблер В2 переводится в положение «3». прибор Я2М-66 переключается .в режим калибровки 800 pW, корректируется нуль и замыкается тумблер В1. Показания прибора запоминаются и тумблер В2 переключается в положение «2». Изменившиеся показания прибора Я2М-66 доводятся до прежних с помощью изменения величины сопротивления магазина.

Напряжение па нагрузке (на выходе магазина) измеряется вольтметром и эквивалентно действующему .значению выходного напряжения калибратора переменного тока прибора на сопротивлении 200 Ом.

Напряжения калибратора при сопротивлениях нагрузки 160 и 240 Ом проверяются аналогично в соответствии ■с данными табл. 3 приложения 13.

Измеренные величины напряжений должны соответствовать нормам п. 2.7.

• 11.3.7. Определение параметров внутреннего калибратора переменного тока па эквивалентны.х сопротивлениях 400, 480, 320 Ом производится по схеме соединений приборов рис. 7 с тем отличием, что тумблеры ВЗ и В4 устанавливаются в положение «3», и измерения проводятся в соответствии с данными табл. 3 приложения 13.

Измеренные величины напряжений калибратора должны соответствовать нормам п. 2.8.

11.4. Оформление результатов поверки

• 11.4.1. При государственной поверке положительные |)е-зультаты оформляются в виде свидетельств о государственной поверке по форме, установленной Госстандартом СССР, или записываются в раздел формуляра «Периодическая поверка основных норматнвно-технически.х характеристик» и заверяются поверителем с нанесением оттиска поверитель-иого клейма.

• 11.4.2. При ведомственной поверке положительные результаты записываются в рабочий протокол поверки п заверяются в порядке, установленном органом ведомственной метрологической службы. Формы протоколов приведены в приложении 13.

• 11.4.3. Запрещаются выпуск в обращение и применение приборов, прошедших поверку с отрицательными результатами.



  12, ПРАВИЛА ХРАНЕНИЯ

• 12.1. Приборы, поступающие на склад потребителя, могут храниться в упакованном виде в течение одного года со дня поступления.

• 12.2. При длительном хранении (более одного года) приборы должны находиться в упакованном виде и содержаться в отапливаемы.х хранилищах до 10 лет (температура окружающего воздуха от 5 до 40°С, относительная влажность до 80% при температуре 25'’С) или в капитальных, неотапливаемых хранилищах до 5 лет (температура окружающего воздуха от минус 50 до плюс 40°С, относительная влажность до 98% при температуре 25°С.).

• 12.3. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

  13. ТРАНСПОРТИРОВАНИЕ

• 13.1. Тара, упаковка и маркирование упаковки

• 13.1.1. Для упаковки прибора Я2М-66 при транспортировании используются укладочный и транспортный (тарный) ящики.

• 13.1.2. Упаковка прибора перед транспортированием производится в рабочи.ч условиях в следующей последовательности:

устанавливают прибор в укладочный ящик между амортизаторами;

помещают запасное имуществе з специальный отсек;

эксплуатационную документацию на блок ваттметра измерительный и на ваттметр помещают в тот же специальный отсек укладочного ящика;

укладочный ящпк вместе с укладочным ящиком комплекта измерительного преобразователя помещают в транспортный ящик, который изнутри выстлан водонепроницаемой бумагой.

.для приборов, поставляемых на экспорт, укладочные ящики помещают в полиэтиленовые чехлы;

пространство между стенками укладочных и транспортного ящиков заполняют до уплотнения прокладками из гофрированного картона;

крышки транспортных ящиков прибивают гвоздями и обтягивают ящики по торцам стальной лентой или проволокой и пломбируют.

31
