Методика поверки «Зонд электростатический 70а ЗАО "ИЦ "Технохим"» (Код не указан!)

СОГЛАСОВАНО

Методика поверки г. Видное

2017 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на Зонд электростатический 70а (далее - зонд) и устанавливает методику его первичной поверки до ввода в эксплуатацию.

• 1.2 Для зонда электростатического 70а интервал между поверками отсутствует (подлежит только первичной поверке).

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

характеристик СИ с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений данного вида.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, а также в документах: «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационной документации на эталонные средства измерений и средства испытаний.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха от 20 ±5 °C;

• - относительная влажность воздуха не более 80 %;

• - атмосферное давление от 96 до 104 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать зонд в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены);

• 8.1 Внешний осмотр

Зонд не должен иметь механических повреждений, коррозии, нарушений покрытий, надписей, дефектов и повреждений, препятствующих его эксплуатации и проведению испытаний.

• 8.2 Опробование зонда проверяется совместно с определением метрологических характеристик.

Результат опробования считается положительным, если возможно определение метрологических характеристик по п. 8.4.

• 8.3 Проверка электрического сопротивления и прочности изоляции.

Проверку электрического сопротивления и прочности изоляции проводить в следующей последовательности.

Отключить переключатель с перекрывающими контактами и отсоединить один конец резистора на 400 ГОм. Подсоединить установку для проверки электрической безопасности GPT-79803 (далее по тексту - установка) между наконечником зонда и заземлением. Выдать с установки испытательное напряжение 1000 В.

Результаты проверки считают удовлетворительными, если сопротивление изоляции составляет не менее 100 ГОм, и во время испытаний не произошло пробоя или перекрытия изоляции.

• 8.4 Определение допускаемой приведенной (к диапазону преобразования) погрешности преобразования напряжения постоянного тока.

Определение погрешности проводить в следующем порядке:

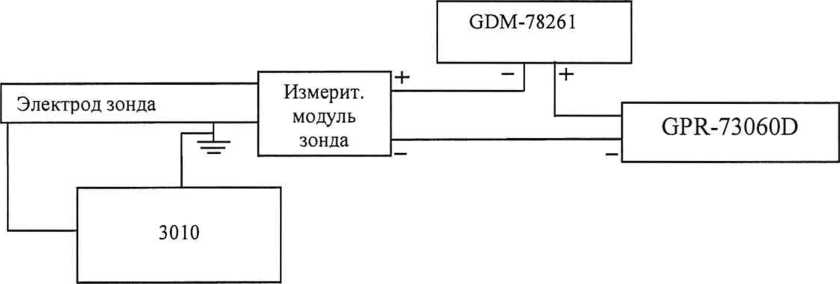

• 1. Собрать схему измерений, изображенную на рисунке 1.



GDM-78261 - вольтметр универсальный (далее - вольтметр), в режиме измерения постоянного тока, мА;

ЗОЮ - калибратор многофункциональный модели ЗОЮ с внешней опцией ЕА 3024; GPR-73060D - источник питания постоянного тока, 24 В.

Рисунок 1.

• 2. Подключить один провод от калибратора многофункционального модели ЗОЮ с внешней опцией ЕА 3024 (далее - калибратор) к наконечнику электрода зонда, а другой - к клемме заземления зонда.

• 3. Подавать последовательно с калибратора сигналы напряжения постоянного тока, в соответствии с таблицей 2.

Таблица 2.

• 4. Произвести измерение выходного тока, фиксируя показания вольтметра универсального GDM-78261 (далее - вольтметр).

• 5. Рассчитать допускаемую приведенную к диапазону преобразования погрешность преобразования напряжения постоянного тока по формуле:

6„=^ ^/э-100% (1) ^и 16

где Ту - измеренное значение силы постоянного тока (показания вольтметра), мА;

1_Э - эталонное значение силы постоянного тока, указанное в таблице 2, мА;

Результаты поверки считают положительными, если во всех испытуемых точках допускаемая погрешность преобразования напряжения постоянного тока не превышает ±10%.

• 9.1 Результаты поверки зонда оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки зонд удостоверяется записью в паспорте, заверяемой подписью поверителя и (или) знаком поверки и (или) выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки зонд не допускается к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности»
