Методика поверки «МОСТЫ ДЛЯ ИЗМЕРЕНИЯ ЕМКОСТИ И ТАНГЕНСА УГЛА ПОТЕРЬ TG-3MOD» (Код не указан!)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

Методика поверки

г. Москва 2016

Настоящая методика поверки распространяется на мосты для измерения емкости и тангенса угла потерь TG-3MOD (далее мосты), изготавливаемые фирмой «Presco AG», Щвейцария, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляется мост, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации РЭ;

• - методика поверки.

Интервал между поверками - 3 года.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

• 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке или калибровке, или аттестаты.

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерения электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже IV.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

6.1 Поверка мостов должна проводиться в нормальных условиях согласно ГОСТ 22261:

6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 230 В. Допускаемое отклонение от нормального значения при поверке ± 11 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

• 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на мост и входящих в его комплект компонентов.

• 7.3 До начала поверки мост должен быть прогрет в течение 1 мин.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства следующим требованиям:

• -   комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

• -   все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• -   маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• -    наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям мост бракуется и направляется в ремонт.

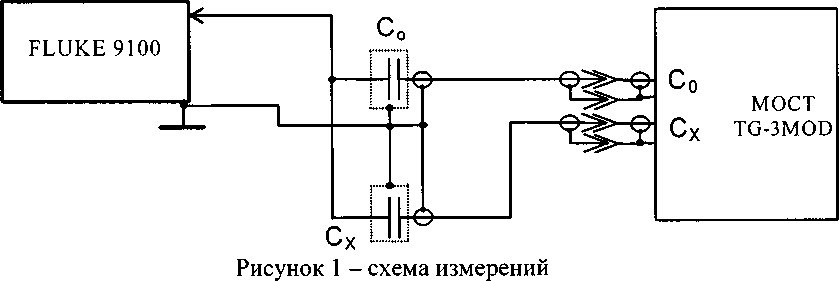

• 8.2.1 Соберите схему, приведенную на рисунке 1.



С_о - эталонный конденсатор; С_х - объект измерения.

• 8.2.2 При включении моста необходимо проверить номер версии программного обеспечения.

• 8.2.3 В качестве эталонной емкости С_о включите меру CA6221D-30-10 с включенным значением емкости 30 пФ и tg8=5-10’⁵, а в качестве измеряемой емкости С_х - меру МЕ-01 с номиналом 1000 пФ.

• 8.2.4 Введите в память поверяемого моста действительные значения емкости и тангенса угла потерь эталонной меры С_о.

• 8.2.5 Задайте рабочее напряжение на выходе калибратора 100 В частотой 50 Гц.

• 8.2.6 С помощью поверяемого моста измерьте значение емкости С_х и тангенса tg 8_Х измеряемой меры.

• 8.2.7 Результаты измерений считаются удовлетворительными, если номер версии программного обеспечения не ниже, чем 012924-02 и мост производит измерения.

ВНИМАНИЕ! Все меры должны подключаться по трехзажимной схеме.

• 8.3.1 Соберите схему, приведенную на рис.1.

• 8.3.2 В качестве эталонной емкости С_о включите меру CA6221D-30-10 с включенным значением емкости 30 пФ и tgS=5-10’⁵, а в качестве измеряемой емкости С_х - меру МЕ-01 с номиналом 1000 пФ.

• 8.3.3 Введите в память поверяемого моста действительные значения емкости и тангенса угла потерь эталонной меры С_о.

• 8.3.4 Задайте рабочее напряжение на выходе калибратора 100 В частотой 50 Гц.

8.3.5. С помощью поверяемого моста измерьте значения емкости С_х и тангенса tg 8_Х измеряемой меры. Измерения проводите в режиме усреднения при числе измерений п >5.

• 8.3.6 Результаты измерений занесите в соответствующие столбцы таблицы 3.

• 8.3.7 Повторите операции по п.п. 8.3.4 - 8.3.6, подключив в качестве измеряемой емкости меру МЕ-01 с номиналом 10000 пФ.

• 8.3.8 Подключите в качестве эталонной емкости С_о меру МЕ-01 номиналом 10000 пФ, а в качестве измеряемой емкости используйте меру МЕ-01 номиналом 1000 пФ.

• 8.3.9 Повторите операции по п.п. 8.3.3 - 8.3.6.

Таблица 3 - Результаты измерения емкостей

• 8.3.10 Вычислите расхождение между измеренным значением емкостей С_х и действительными значениями С_хдейств измеренной емкости по формуле:

5С-100-(С_хизм- Схдейсу^/Сздейств, /о

• 8.3.11 Результаты измерений считаются удовлетворительными, если 6С < ±0,1%.

ВНИМАНИЕ! Все меры должны подключаться по трехзажимной схеме.

• 8.4.1 Соберите схему, приведенную на рис. 1.

• 8.4.2 В качестве эталонной емкости С_о включите меру МЕ-01 номиналом 1000 пФ, а в качестве измеряемой меру CA6221D-30-10 с включенным номинальным значением емкости 30 пФ и tg8=5-10'⁵.

• 8.4.3 Введите в память поверяемого моста действительные значения емкости и тангенса угла потерь эталонной меры С_о.

• 8.4.4 Задайте рабочее напряжение на выходе калибратора 100 В частотой 50 Гц.

• 8.4.5 С помощью поверяемого моста измерьте значения емкости С_х и тангенса tg8_x измеряемой меры. Измерения проводите в режиме усреднения при числе измерений п >5.

• 8.4.6 Результаты измерений занесите в соответствующие столбцы таблицы 4.

• 8.4.7 Повторите операции по п.п. 8.4.4 - 8.4.6, подключив в качестве измеряемой емкости меру CA6221D-30-10 с включенным номинальным значением емкости 30 пФ и последовательно включая номинальные значения tgS= 1 • 10’⁴, Г10’³, 1-10’², Г10’¹.

Таблица 4 - Результаты измерения тангенса угла потерь

ствительными значениями tg3_x,_ieficTB измеренных тангенсов угла потерь по формуле: Atg8= tg8

хизм” tg3x4eiiCTB

8.4.9. Результаты измерений считаются удовлетворительными, если Atg8 < ±5-10'⁵.

8.5 Определение относительной основной погрешности измерения рабочего напряжения и относительной основной погрешности измерения частоты рабочего напряжения

• 8.5.1 Соберите схему, приведенную на рис.1.

• 8.5.2 Подключите в качестве эталонной емкости С_о меру МЕ-01 номиналом 10000 пФ, а в качестве измеряемой емкости используйте меру МЕ-01 номиналом 1000 пФ.

• 8.5.3 Введите в память поверяемого моста действительные значения емкости и тангенса угла потерь эталонной меры С_о.

• 8.5.4 Задайте рабочее напряжение на выходе калибратора 10 В частотой 50 Гц.

• 8.5.5 Произведите измерение напряжение и частоты, результаты занесите в табли

цу 5.

Таблица 5 - Результаты измерения напряжения и частоты

• 8.5.6 Повторите операции по п.п. 8.5.2 - 8.5.5 последовательно установив на выходе калибратора рабочее напряжение 30, 50, 70, 100 В частотой 50 Гц.

• 8.5.7 Вычислите расхождение между измеренными значениями Ux и номинальными значениями Uo напряжения по формуле:

8U=100-(Ux- Uo)/Uo, %

• 8.5.8 Вычислите расхождение между измеренными значениями f_x и номинальными значениями f₀ частоты по формуле:

8f=100-(f_x - f₀)/f₀, %

• 8.5.9 Результаты измерений считаются удовлетворительными, если 8U < ±2,0 %, a 5f <±1,0%.

• 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

• 9.2 Допускается вместо оформления свидетельства о поверке на корпус устройства наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

• 9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»
