ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП "ВНИИМС”)

УТВЕРЖДАЮ

Заместитель директора

метрологии

Иванникова

OS_____2017 г.

Государственная система обеспечения единства измерений

Уровнемеры буйковые Proservo NMS8x

Методика поверки

МП 208-071-2017

Москва 2017 г.

1. ВВЕДЕНИЕ
  • 1.1  Настоящий документ распространяется на уровнемеры буйковые Proservo NMS8x, изготавливаемые фирмой Endress+Hauser Yamanashi Со. Ltd, Япония, предназначены для непрерывного измерения уровня различных продуктов, уровня раздела фаз и плотности продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов), вязких жидких масс в резервуарах, сосудах и аппаратах различного типа при учетных операциях и технологическом учете.

  • 1.2  Интервал между поверками - 5 лет.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1  При проведении первичной и периодической поверки выполняют следующие операции:

  • - внешний осмотр, п.7.1;

  • - проверка идентификационных данных программного обеспечения (ПО), п.7.2;

  • - опробование, п.7.3;

  • - определение метрологических характеристик, п.7.4.

3. СРЕДСТВА ПОВЕРКИ
  • 3.1  При проведении поверки применяют следующие средства измерений и вспомогательное оборудование:

  • - рабочий эталон 1-ого разряда по ГОСТ 8.477-82 (уровнемерная поверочная установка по ГОСТ 8.321-2013);

  • - рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компариро-ванная по МИ 1780-87;

  • - плотномеры портативные DM-230.1A и DM-230.2A (диапазон измерений плотности от 650 до 1650 кг/м3 с пределом допускаемой абсолютной погрешности ±0,5 кг/м3 и диапазоном измерений температуры от минус 40 до плюс 85 °C с пределом допускаемой абсолютной погрешности ±0,2 °C) (регистрационный номер в Федеральном информационном фонде 51123-12);

  • - паста водочувствительная (ТУ 26 4210-005-1643778-00);

  • - миллиамперметр постоянного тока для измерения в диапазоне от 0/4 до 20 мА с относительной погрешностью измерений не более ±0,05 %;

  • - источник постоянного тока напряжением 24 В;

  • - источник переменного тока 220 В частотой 50 Гц;

  • - подставка для уровнемера (для поверки с демонтажем согласно п. 7.4.1);

  • - ареометр по ГОСТ 18481-81 (диапазон измерений от 650 до 1070 кг/м3 (для нефти), от 650 до 2000 кг/м3 (общего назначения)), допускаемая погрешность ±0,5 кг/м3);

  • - переносные пробоотборники по ГОСТ 2517-12;

  • - гири второго класса точности по ГОСТ 7328-2001 (для поверки весовым методом согласно п. 7.4.3);

  • - компьютер с установленной сервисной программой FieldCare (DeviceCare).

  • 3.2 Допускается применение аналогичных указанным в п. 3.1 средств поверки, обеспечивающих определение метрологических характеристик поверяемих СИ с требуемой точностью.

  • 3.3 Все средства измерений должны быть поверены органами метрологической службы и иметь действующие свидетельства о поверке.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 При проведении поверки соблюдают требования безопасности, определяемые:

  • -  правилами безопасности труда и пожарной безопасности, действующими на предприятии, поверочной установке;

  • -  правилами безопасности при эксплуатации используемых эталонных средств измерений, испытательного оборудования и поверяемого уровнемера, приведенными в эксплуатационной документации;

  • -  правилами техники безопасности при эксплуатации электроустановок потребителей;

  • -  правилами защиты от статического электричества на химических, нефтехимических и нефтеперерабатывающих предприятиях;

  • -  правилами эксплуатации устройств, работающих под избыточным давлением.

  • 4.2 Доступ к средству измерения должен быть свободным. При необходимости предусматривают лестницы и площадки или переходы с ограждениями, соответствующие правилам безопасности.

  • 4.3 Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032 и "Правилами устройства электроустановок" (раздел VII).

  • 4.4 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей" и изучившие эксплуатационную документацию и настоящий документ.

5. УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки соблюдают следующие условия:

  • -  температура окружающего воздуха, °C                       от -10 до +35;

  • -  относительная влажность воздуха, %                        от 30 до 80;

  • -  атмосферное давление, кПа                                 от 86 до 107;

  • -  отсутствия электрических и магнитных полей, влияющих на работу приборов;

  • -  отсутствие вибрации и тряски, влияющие на работу приборов.

  • 5.2 При проведении периодической поверки по п.7.3.2 соблюдают рабочие условия эксплуатации, при этом условия для окружающего воздуха соблюдают, как указано в п.5.1.

  • 5.3 Не рекомендуется проведение поверки при сильном ветре или сильном шторме. Движения стенок резервуара могут оказывать влияние не только на безопасность, но и на точность измерений.

  • 5.4 Допускается проводить поверку в рабочем диапазоне изменения уровня в резервуаре.

6. ПОДГОТОВКА К ПОВЕРКЕ

6.1. Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверяют наличие действующих свидетельств о поверке и знаков поверки на средствах поверки;

  • - проверяют наличие паспорта и руководства по эксплуатации. В случае их отсутствия, документы запрашиваются у владельца средства измерений;

  • - проверяют правильность монтажа уровнемера в соответствии с требованиями технической документации;

  • - в случае если отклонение от требований технической документации могут оказать влияние на точность измерений, то поверка не может быть продолжена до их устранения.

  • 6.2 Проверка токового выхода (при его наличии)

Для проверки токового выхода задают в рабочем меню "моделирование" ("simulation") не менее трёх токовых значений (например, 4, 12 и 20 мА) в произвольном порядке.

Отклонение измеренного значения от заданного по токовому сигналу определяют по формуле

6i =--^-100%,

D

(1)

где

1У - значение тока на выходе уровнемера в мА;

Is - проверочное значение тока в мА;

D - диапазон изменений выходного сигнала, мА.

Уровнемер считают проверенным по токовому выходу, если отклонение измеренного значения от заданного не превышает ±0,25 % от диапазона измерений.

Примечание. Для уровнемеров, имеющих цифровой выход (HART®, Modbus, VI, Mark Space и т.д.), а также имеющих токовый выход, но работающих в одно- или многоадресном режиме HART проверка токового выхода не требуется.

7. ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр

При внешнем осмотре проверяют:

  • - отсутствие механических повреждений на уровнемере, препятствующих его применению;

  • - соответствие паспортной таблички уровнемера требованиям эксплуатационной документации;

  • - соответствие комплектности уровнемера указанной в документации;

  • - наличие свидетельства о предыдущей поверке (при периодической поверке). Уровнемер, не прошедший внешний осмотр, к поверке не допускают.

7.2 Проверка идентификационных данных программного обеспечения (ПО)

Номер версии ПО уровнемера отображается на дисплее преобразователя при его включении как неактивные данные, не подлежащее изменению (рисунок 1).

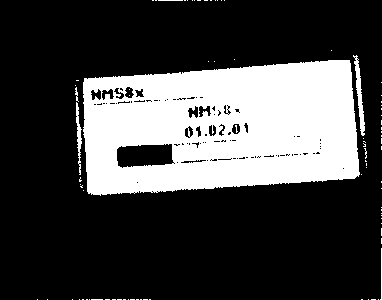

Рисунок 1 - Отображение версии ПО при включении уровнемера.

Также номер версии ПО уровнемера доступен для отображения:

  • - в программном обеспечении FieldCare в разделе: Diagnostics —> Device information —> Firmware version (Диагностика —> Информация о приборе —>■ Версия программного обеспечения);

  • - на дисплее прибора выбором следующих разделов в меню прибора: Diagnostics Device info —Firmware version (Диагностика Информация о приборе —> Версия прибора), как показано на рисунке 2.

Рисунок 2 - Отображение номера версии программного обеспечения на дисплее.

Доступ к цифровому идентификатору программного обеспечения (контрольной сумме исполняемого кода) не возможен.

Результаты проверки считаются положительными, если отображаются следующие идентификационные данные программного обеспечения, указанные в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NMS8x

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

7.3 Опробование

Опробуют уровнемер:

  • -  с демонтажем при измерении уровня жидкости, залитой в сосуд, с геометрическими параметрами, превышающими геометрические размеры буйка, при изменении уровня жидкости.

  • -  без демонтажа, на месте эксплуатации, при имеющейся возможности увеличе-ния/уменыпения уровня продукта в резервуаре.

Проверяют наличие диагностических сообщений и ошибок, связанных с изменением калибровки барабана.

Результат опробования считают положительным, если при увеличении/уменыпении уровня/расстояния соответствующим образом изменялись показания на дисплее прибора.

7.4 Определение метрологических характеристик

Поверка уровнемера может проводиться по процедуре одним из методов, описанных в пунктах 7.4.1 или 7.4.2 или 7.4.3 с демонтажем или на месте эксплуатации.

Примечание. Определение метрологических характеристик измерений уровня границы раздела сред и плотности проводится только в том случае, если эти опции были выбраны при заказе прибора.

7.4.1 Поверка с демонтажем

Поверка с демонтажем проводится с использованием в качестве эталонного средства измерений уровнемерной поверочной установки или рулетки, выбор средства поверки определяется используемым диапазоном измерений.

Уровнемер закрепляют на подставке, имеющей посадочное место, соответствующее ответному фланцу уровнемера. Подставку с уровнемером закрепляют горизонтально с погрешностью не более ±3°, как показано на рисунке 3, на высоте не менее 0,5 метра. В качестве таких мест установки могут быть использованы помещения цехов, лестничные пролеты, произвольный сосуд с возможностью установки уровнемера и т.п.

Непосредственно под уровнемером устанавливают сосуд (диаметром не менее 10 см и уровнем наполнения не менее 30 см), заполненный водой. При поверке канала измерений уровня раздела сред сосуд заполняют жидкостью, отличающейся по плотности не менее чем на 100 кг/м3 от основной жидкости (наполнение сосуда данный жидкостью не менее 30 см). В качестве такой жидкости может быть использовано масло (например, моторное).

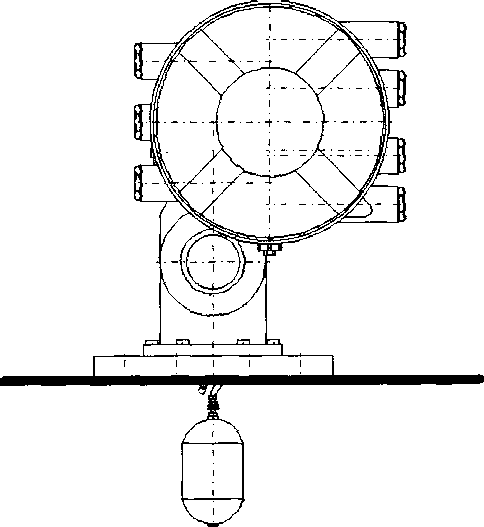

Рисунок 3 - Проведение поверки уровнемера с демонтажем.

  • 7.4.1.1 Определение метрологических характеристик измерений уровня

Проводят измерение расстояния между подставкой уровнемера и уровнем жидкости в сосуде в двух точках. Для изменения расстояния допускается перемещение сосуда с жидкостью относительно уровнемера и наоборот. Проводят измерение уровня эталонным средством измерений Lpy4 и уровнемером Ьурв каждой точке.

Отсчет показаний по рулетке должен проводится с точностью до половины цены деления рулетки. Измерения проводят два раза, при этом разность между результатами измерений не должна превышать 1 мм.

При несоблюдении данного условия проводят дополнительно два измерения уровня жидкости, а за значение уровня жидкости в сосуде Lpy4 принимают среднее арифметическое значение:

  • - трех наиболее близких измерений;

  • - четырех измерений (в случае их симметричного расположения относительно их среднего арифметического значения).

Для измерения значения уровня с помощью дисплея прибора или компьютера с сервисной программой FieldCare (DeviceCare), установленной на компьютере, подается команда “level” (рисунки 4 и 5). Далее прибор самостоятельно в течении некоторого времени производит измерение уровня и выводит полученное значение на дисплей и/или экран компьютера.

Рисунок 4 - Дисплей уровнемера. Подача команды уровенемеру.

jMenu/УалаЫе

NMS8X

₽—1   Access status toofrig:                        Maintenance

3^ Operation

; »>—i    Distance (133):

;        Met wd&it:

f-J Gauge status:

: ₽—i    Balance flag:

i o—i    Standby level:

:        One-time command status:

ЗЛ Level

i3’uil Temperature

-4.7 mm

250,1 g Displacer stop Unbalanced

0.0 mm

None

ЧЛж      |lHt |  0

Gauge command:

О ► Stop

Distance (133):

z* KZ

-4.7

mm

Net weoht

250.1

9

Gauoe status:

Displacer stop

Balance flaa:

S    Unbalanced

Starxbv level:

0.0

mm

One-tme command status:

0

Рисунок 5 - Сервисная программа FieldCare/DeviceCare. Подача команды уровнемеру.

Заносят в протокол (Приложение А) результаты измерений уровня продукта эталонным средством измерений и уровнемером для каждой точки с экрана компьютера или с дисплея уровнемера.

Значение абсолютной погрешности измерения уровня ДЬ определяют по формуле

(2)

где

Lyp - измеренное значение уровнемером, в мм, Lpy4 ~ измеренное значение эталоном, в мм.

Уровнемер считают выдержавшим поверку, если полученное наибольшее из значений абсолютной погрешности измерений уровня в каждой точке не превышает предела допускаемой погрешности ±1 мм.

  • 7.4.1.2 Определение метрологических характеристик измерений уровня раздела фаз.

Проводят измерение уровня раздела фаз по рулетке Ьручрф и уровнемером Ьуррф в двух точках. Для изменения расстояния допускается перемещение сосуда с жидкостью относительно уровнемера и наоборот.

Отсчет показаний должен проводится с точностью до половины цены деления рулетки. Измерения проводят два раза, при этом разность между результатами измерений не должна превышать 1 мм.

При несоблюдении данного условия проводят дополнительно два измерения уровня жидкости, а за значение уровня раздела фаз жидкостей в сосуде Н принимают среднее арифметическое значение:

  • - трех наиболее близких измерений;

  • - четырех измерений (в случае их симметричного расположения относительно их среднего арифметического значения).

Для измерения уровня раздела фаз с помощью дисплея прибора или компьютера с сервисной программой FieldCare (DeviceCare) подается команда “IF level” (рисунки 4 и 5). Далее прибор самостоятельно в течении некоторого времени проводит измерение уровня раздела фаз и выводит полученное значение на дисплей и/или экран компьютера.

Заносят в протокол (Приложение А) результаты измерений уровня раздела фаз продукта рулеткой и уровнемером для каждой точки с экрана компьютера или с дисплея уровнемера.

Значение абсолютной погрешности измерений уровня раздела фаз ДЬрф определяется по формуле

ДЬрф = Ьуррф - ЬручРФ,        (3)

где

Ьуррф - измеренное значение уровнемером, в мм,

ЬруЧрф - измеренное значение рулеткой, в мм.

Уровнемер считают выдержавшим поверку, если полученное наибольшее из значений абсолютной погрешности измерений уровня раздела фаз в каждой точке не превышает предела допускаемой погрешности ±2 мм.

  • 7.4.1.3 Определение метрологических характеристик измерений плотности.

Определение метрологических характеристик измерений плотности проводят сличением значений, полученных при измерении плотности с помощью ареометра с пробоотборником или переносного плотномера (ручные измерения) и с помощью уровнемера.

Используют две жидкости, плотности которых находятся в рабочем диапазоне измерений плотности уровнемера. Не допускается использование жидкостей с содержанием растворенного газа, а также жидкостей, способных разрушить материал уровнемера.

Для измерений плотности уровнемером с помощью дисплея прибора или компьютера с сервисной программой FieldCare (DeviceCare) подается команда “upper density”. Далее прибор самостоятельно в течении некоторого времени проводит измерение плотности и выводит полученное значение на дисплей и/или экран компьютера.

Ручные измерения проводят два раза для каждой из жидкостей, при этом разность между результатами измерений не должна превышать 0,5 кг/м3.

При несоблюдении данного условия проводят дополнительно два измерения плотности жидкости, а за значение плотности жидкости в сосуде принимают среднее арифметическое значение:

  • - трех наиболее близких измерений;

  • - четырех измерений (в случае их симметричного расположения относительно их среднего арифметического значения).

Заносят в протокол (Приложение А) результаты измерений плотности эталоном и уровнемером с экрана компьютера или с дисплея прибора.

Значение абсолютной погрешности измерений плотности Др определяют по формуле

4^ ~ Рур ~Р Руч> (4)

где

рур- значение плотности, измеренное уровнемером, в кг/м3,

р руч - значение плотности, измеренное ареометром или плотномером, в кг/м3.

Уровнемер считают выдержавшим поверку, если полученное наибольшее из значений абсолютной погрешности измерений плотности каждой жидкости не превышает предела допускаемой погрешности ±3 кг/м3.

7.4.2 Поверка без демонтажа на месте эксплуатации

Определение метрологических характеристик может проводиться одним из двух методов: с помощью рулетки, плотномера/ареометра или весовым методом.

7.4.2.1. Определение метрологических характеристик с помощью рулетки, плотномера/ ареометра.

При проведении измерений поверхность жидкости в резервуаре должна быть ров-ной/спокойной, перемешивающее устройство в резервуаре (при его наличии) отключено. Заполнение/опорожнение резервуара в процессе измерений не допускается. Время отстаивания продукта должно быть не менее 2-х часов.

  • 7.4.2.2 Определение метрологических характеристик измерений уровня.

Измерения проводят на двух уровнях взлива в рабочем диапазоне.

Измеряют уровень продукта в резервуаре при помощи рулетки. Отсчет показаний должен проводится с точностью до половины цены деления на рулетки. Измерения проводят два раза, при этом разность между результатами измерений не должна превышать 1 мм. При несоблюдении данного условия проводят дополнительно два измерения уровня жидкости, а за значение уровня жидкости в резервуаре Lpy4 принимают среднее арифметическое значение:

  • - трех наиболее близких измерений;

  • - четырех измерений (в случае их симметричного расположения относительно их среднего арифметического значения).

За время проведения измерений значение уровня продукта в резервуаре не должно измениться более чем на 1 мм. При несоблюдении данного условия процедуру измерений уровня продукта в резервуаре повторяют.

Для измерений уровня уровнемером с помощью дисплея прибора или компьютера с сервисной программой FieldCare (DeviceCare) подается команда “level” (рисунки 4 и 5). Далее прибор самостоятельно в течении некоторого времени проводит измерение уровня и выводит полученное значение на дисплей и/или экран компьютера.

Заносят в протокол (Приложение А) результаты измерений уровня продукта рулеткой и уровнемером с экрана компьютера или с дисплея уровнемера.

Заносят в протокол данные о величине допустимой погрешности задания базовой высоты уровнемера.

Значение абсолютной погрешности измерений уровня ЛЬ определяется по формуле

ЛЬ Ьур Ьруч, (5)

где

Ьур- измеренное значение уровнемером, в мм,

Ьруч - измеренное значение рулеткой, в мм.

Уровнемер считают выдержавшим поверку, если полученное наибольшее из значений абсолютной погрешности измерений уровня не превышает суммы допускаемых погрешностей измерений уровня рулеткой, уровнемером в заданном диапазоне и погрешности задания базовой высоты резервуара.

  • 7.4.2.3 Определение метрологических характеристик измерений уровня раздела фаз.

Измеряют уровень раздела фаз продукта в резервуаре при помощи рулетки с нанесенным на нее слоем водочувствительной пасты или электронной рулетки. Для рулетки отсчет показаний должен проводится с точностью до половины цены деления рулетки. Измерения проводят два раза, при этом разность между результатами измерений не должна превышать 1 мм. При несоблюдении данного условия проводят дополнительно два измерения уровня жидкости, а за значение уровня раздела фаз в резервуаре ЬручРФ принимают среднее арифметическое значение:

  • - трех наиболее близких измерений;

  • - четырех измерений (в случае их симметричного расположения относительно их среднего арифметического значения).

За время проведения измерений значение уровня продукта в резервуаре не должно изменяться более чем на 1 мм. При несоблюдении данного условия процедуру измерений уровня продукта в резервуаре повторяют.

Для измерений уровня раздела фаз уровнемером с помощью дисплея прибора или компьютера с сервисной программой FieldCare (DeviceCare) подается команда “IF level” (рисунки 4 и 5). Далее прибор самостоятельно в течении некоторого времени проводит измерение уровня раздела фаз и выводит полученное значение на дисплей и/или экран компьютера.

Заносят в протокол (Приложение А) результаты измерений уровня раздела фаз рулеткой и уровнемером с экрана компьютера или с дисплея уровнемера.

Значение абсолютной погрешности измерений уровня раздела фаз ЛЬрф определяется по формуле

ЛЬрф = Ьуррф - Ьруцрф,            (6)

где

Ьуррф- измеренное значение уровнемером, в мм,

ЬруЧрф - измеренное значение рулеткой, в мм.

Уровнемер считают выдержавшим поверку, если полученное наибольшее из значений абсолютной погрешности измерений уровня раздела фаз не превышает суммы допускаемых погрешностей измерений уровня раздела фаз рулеткой, уровнемером в заданном диапазоне и погрешности задания базовой высоты резервуара.

  • 7.4.2.3 Определение метрологических характеристик измерений плотности

Проводят измерение плотности с помощью ареометра с пробоотборником (по ГОСТ 2517-2012) или переносного плотномера (ручные измерения) и с помощью уровнемера. Ручные измерения проводят два раза, при этом разность между результатами измерений не должна превышать 0,5 кг/м3. При несоблюдении данного условия проводят дополнительно два измерения плотности жидкости, а за значение плотности жидкости в резервуаре р принимают среднее арифметическое значение:

  • - трех наиболее близких измерений;

  • - четырех измерений (в случае их симметричного расположения относительно их среднего арифметического значения).

Дли измерения плотности уровнемером с помощью дисплея прибора или компьютера с сервисной программой FieldCare (DeviceCare) подается команда “upper density” (рисунки 4 и 5). Далее прибор самостоятельно в течении некоторого времени проводит измерение плотности и выводит полученное значение на дисплей и/или экран компьютера.

Заносят в протокол (приложение А) результаты измерений плотности продукта плотномером/ареометром и уровнемером с экрана компьютера или с дисплея уровнемера.

Значение абсолютной погрешности измерений плотности Др определяют по формуле

Др = Рур-р Руч,      (7)

где

рур- значение плотности, измеренное уровнемером, в кг/м3;

р руч - значение плотности, измеренное ареометром или плотномером, в кг/м3.

Уровнемер считают выдержавшим поверку, если полученное наибольшее из значений абсолютной погрешности измерений плотности не превышает ±3 кг/м3.

7.4.3 Определение метрологических характеристик массовым методом.

Поверка массовым методом может проводится с демонтажем уровнемера или на месте эксплуатации, в том числе для поверки при работе на резервуарах, находящихся под давлением и резервуарах, разгерметизация которых невозможна в процессе эксплуатации.

Принцип измерений уровня, уровня раздела фаз и плотности основан на измерении массы буйка при его погружении в жидкость. Используя значения текущего угла поворота барабана, уровнемер измеряет дистанцию от заданного нулевого положения буйка до поверхности жидкости, границы раздела жидкостей, дна резервуара и рассчитывает значение уровней и плотности.

Буек уровнемера перемещается до положения, при котором он находится в досягаемости поверителя. Для этого подается команда поднятия буйка в соответствии с руководством по эксплуатации, например:

  • - через меню прибора: Main Menu —> Operation —> Gauge command —> Up (Главное

меню —> Управление-* Команда прибору  Вверх);

  • - в программном обеспечении FieldCare: Menu —> Variable —* Gauge command —> Up (Меню Переменные Команда прибору —> Вверх).

Для резервуаров, разгерметизация которых невозможна, перекрывается запорная арматура таким образом, чтобы буек был выше уровня перекрытия (в соответствии с руководством по эксплуатации).

На дисплее прибора выводится меню со значением массы буйка. Для перехода в меню для отображения массы буйка необходимо выполнить команды: Main Menu —> Operation —> Net weight (Главное меню —> Управление—* Вес). Значение массы буйка заносят в протокол (приложение А).

Затем к буйку или тросу уровнемера крепят груз способом, не влияющим на достоверность результатов измерений (например, груз должен быть взвешен вместе с креплением и иметь действующее свидетельство о поверке (калибровке), с указанием общей массы). В качестве груза используют гирю известной массы. Масса гири должна составлять 25 ±10 грамм (рисунок 6).

Рисунок 6 - Буек уровнемера с прикрепленным к нему грузом.

Заносят в протокол (приложение А) результаты измерений и с экрана компьютера или с дисплея уровнемера.

Рассчитывают массу гири, измеренную уровнемером по формуле

Мур=Мур2-Мур1,         (8)

где

Мур2 - масса буйка вместе с массой дополнительной гири, г;

Mypl - масса буйка, без массы дополнительной гири, г.

Определяют отклонение измерений массы гири уровнемером АМ по формуле

АМ= Мур-Мд,       (9)

где

Мд - масса дополнительной гири в соответствии с ее номиналом, указанном в свидетельстве о поверке (калибровке), г.

Уровнемер считают выдержавшим поверку по уровню, уровню раздела фаз и плотности, если значение AM не превышает ±2 г и отсутствуют ошибки прибора, связанные с наличием диагностических сообщений и ошибок, вызванных изменением калибровки барабана и троса.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты периодической поверки рекомендуется оформлять протоколом по форме, приведенной в Приложении А.

  • 8.2 Положительные результаты первичной поверки оформляют записью в паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 8.3 Положительные результаты периодической поверки оформляют выдачей свидетельства о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 8.4 При отрицательных результатах поверки средство измерений к дальнейшему применению не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Начальник отдела 208 ФГУП "ВНИИМС"

Начальник сектора ФГУП "ВНИИМС"

Представитель фирмы ООО "Эндресс+Хаузер"

Б.А. Иполитов

В.И. Никитин

А.С. Гончаренко

Приложение А

(рекомендуемое)

ПРОТОКОЛ

поверки уровнемера__________________________

  • 1.     Код заказа                                              _______________________

  • 2.    Серийный номер                                 ____________________

  • 3.     Средства поверки:                                   _____________________

Погрешность средства поверки:                      ____________________

Условия поверки                                 ____________________

  • 4.     Результаты поверки:                                 _____________________

  • 5.     Поверка осуществлялась согласно пункту ме

тодики:                                             _____________________

  • 6.    Заключение по подготовке к поверке

  • 7.1   Заключение по внешнему осмотру                   ____________________

  • 7.2   Заключение по проверке идентификационных

данных (ПО) уровнемера                           ____________________

  • 7.3   Результаты опробования                            _____________________

  • 7.4   Определение метрологических характеристик

При использовании весового метода п.7.4.1-7.4.2 не применяются. В противном случае п. 7.4.3. не применяется.

РЕЗУЛЬТАТЫ ПОВЕРКИ
  • 7.4.1 Уровень

    изм.

    Измеренное значение с помощью средства поверки Lpy4^ мм

    Измеренное значение уровнемером Lyp, мм

    Абсолютная погрешность уровнемера, мм ЛД Lyp Lpy-ц

    Допуск, мм

    1

    2

    3

    4

    5

    6

7.4.2 Уровень раздела фаз

№ изм.

Измеренное значение с помощью средства поверки ЬручРФ, мм

Измеренное значение уровнемером ЬурРФ, мм

Абсолютная погрешность уровнемера, мм ALp0. ~ ЬурРФ ЬручРФ

Допуск, мм

1

2

3

4

5

6

7.4.3 Плотность

№ изм.

Измеренное значение с помощью средства поверки р руч, кг/м3

Измеренное значение уровнемером

Рур, кг/м3

Абсолютная погрешность уровнемера, кг/мДр = Рур~ Р Руч

Допуск, кг/м3

1

2

3

7.4.4 Массовый метод

изм.

Масса эталонной гири

Мд, г

Масса буйка уровнемера

Mypl, г

Масса буйка вместе с эталонной гирей

Мур2, г

Масса эталонной гири, измеренной уровнемером Мур = Мур2 - Mypl, г

Абсолютная погрешность измерения массы эталонной гири ДМ - Мур - Мд, г

Допуск, г

1

2

Заключение о пригодности уровнемера:_________________________

Поверитель: _______________________(                      )

"       "               20 г.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
