Руководство по эксплуатации «Генератор сигналов высокочастотный Г4-232» (ТНСК.411653.005 РЭ-ЛУ)

Генератор сигналов высокочастотный

Г4-232

Руководство по эксплуатации

Лист утверждения

ТНСК.411653.005 РЭ-ЛУ

2015 г

Утвержден

ТНСК.411653.005 РЭ-ЛУ

Генератор сигналов высокочастотный Г4-232

Руководство по эксплуатации ТНСК.411653.005 РЭ

2015 г

Руководство по эксплуатации предназначено для обеспечения правильной и безопасной эксплуатации генератора сигналов высокочастотного Г4-232 (в дальнейшем прибор) и содержит описание его технических характеристик, принципа действия и устройства, порядка эксплуатации, поверки и технического обслуживания.

В состав эксплуатационной документации входит руководство по эксплуатации и формуляр .

Руководство по эксплуатации (РЭ) содержит описание технических характеристик, комплектности, принципа работы и устройства прибора, устанавливает порядок правильной и безопасной работы с ним, методику поверки и указания по его техническому обслуживанию, ремонту, хранению и транспортированию.

При эксплуатации прибора следует дополнительно руководствоваться ТНСК.411653.005 ФО.

СОДЕРЖАНИЕ

• 1  НОРМАТИВНЫЕ ССЫЛКИ

• 2  ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

• 3  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4  ОПИСАНИЕ ПРИБОРА И ПРИНЦИПА ЕГО РАБОТЫ

  • 4.1    Назначение

  • 4.2    Условия окружающей среды

  • 4.3    Состав прибора

  • 4.4    Технические характеристики

  • 4.5    Устройство и работа прибора

    • 4.5.1   Общий принцип действия прибора

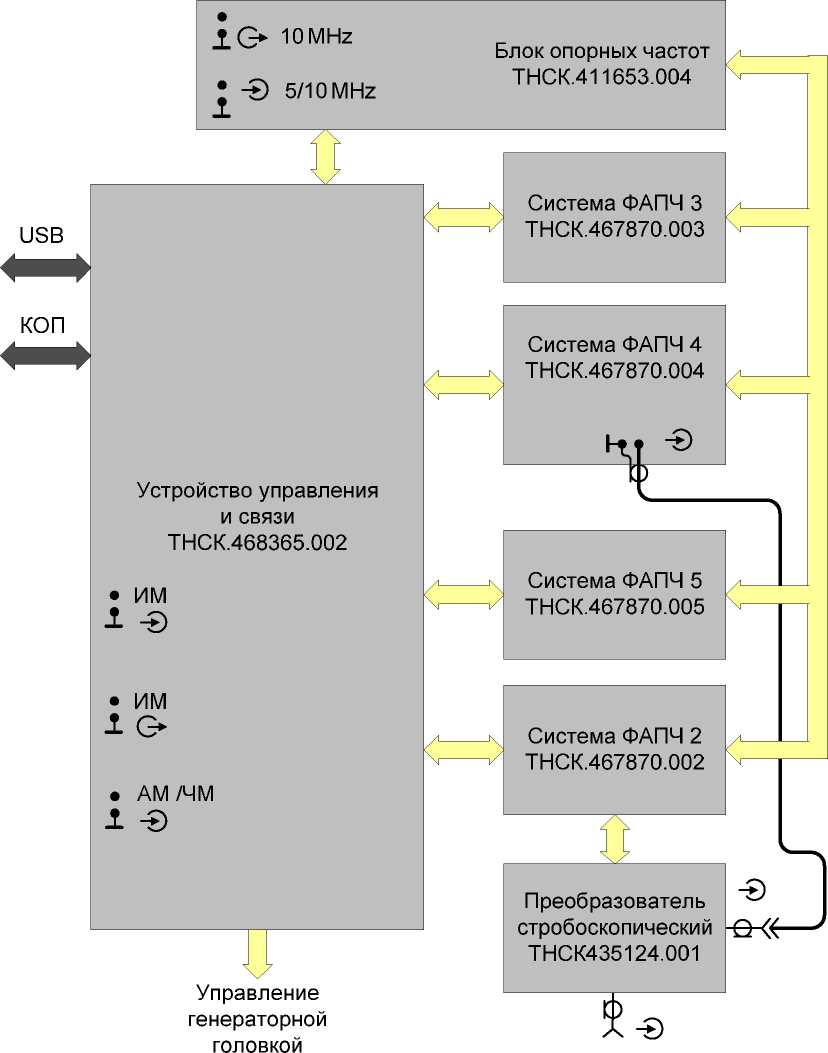

    • 4.5.2   Структурная электрическая схема прибора

  • 4.6    Описание работы структурных и функциональных частей прибора

    • 4.6.1  Блок опорных частот ТНСК.411653.004

    • 4.6.2   Система ФАПЧ-2 ТНСК.467870.002

    • 4.6.3   Система ФАПЧ-3 ТНСК.467870.003

    • 4.6.4   Система ФАПЧ-4 ТНСК.467870.004

    • 4.6.5   Система ФАПЧ-5 ТНСК.467870.005

    • 4.6.6  Устройство комбинированное ТНСК.468360.002

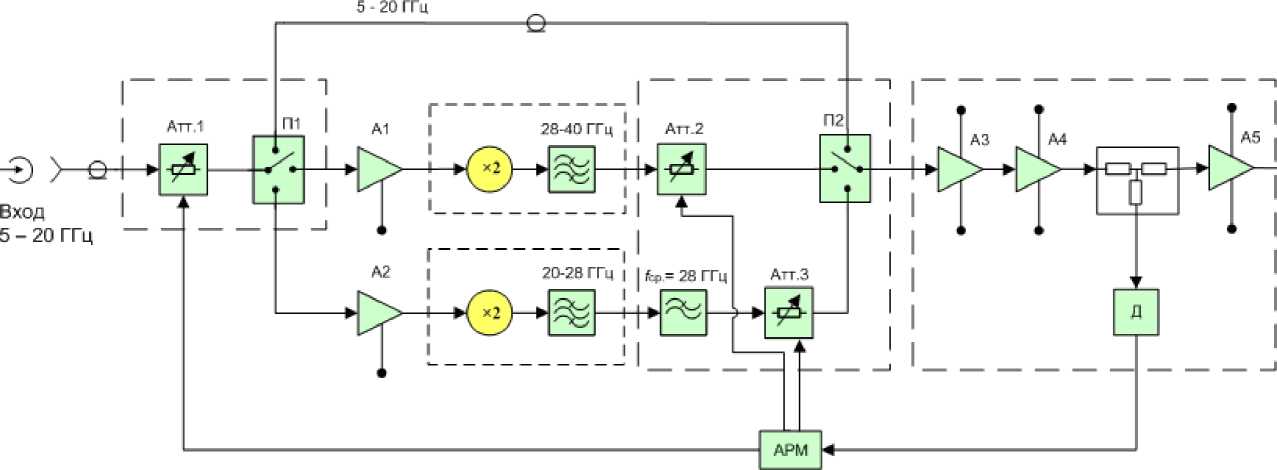

    • 4.6.7   Преобразователь частоты ТНСК.434849.001



    • 4.6.8   Описание структурной и функциональной схем цифровой и низкочастотной части

прибора

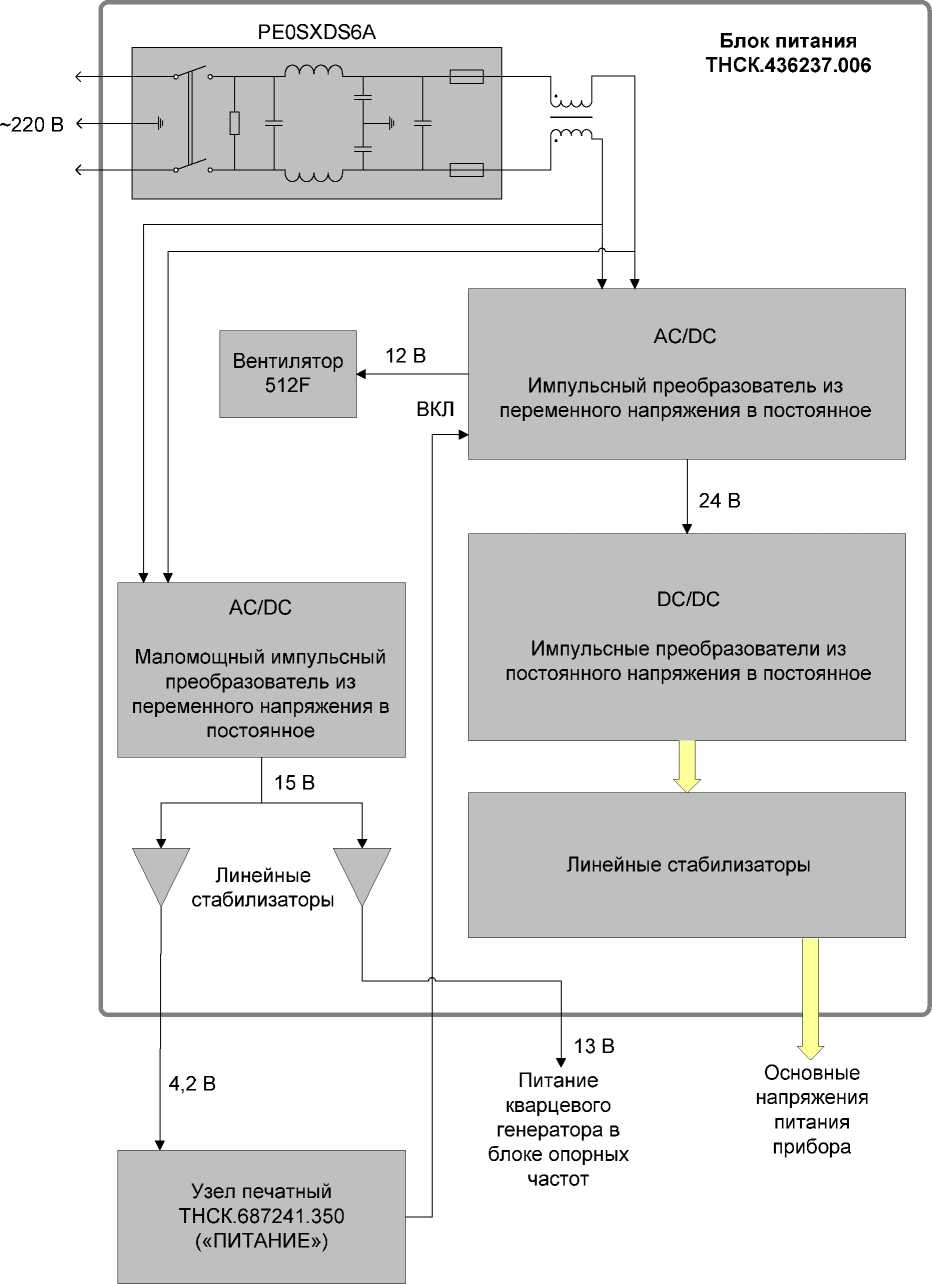

• 4.6.9  Блок питания ТНСК.436237.006 и узел печатный ТНСК.687241.350

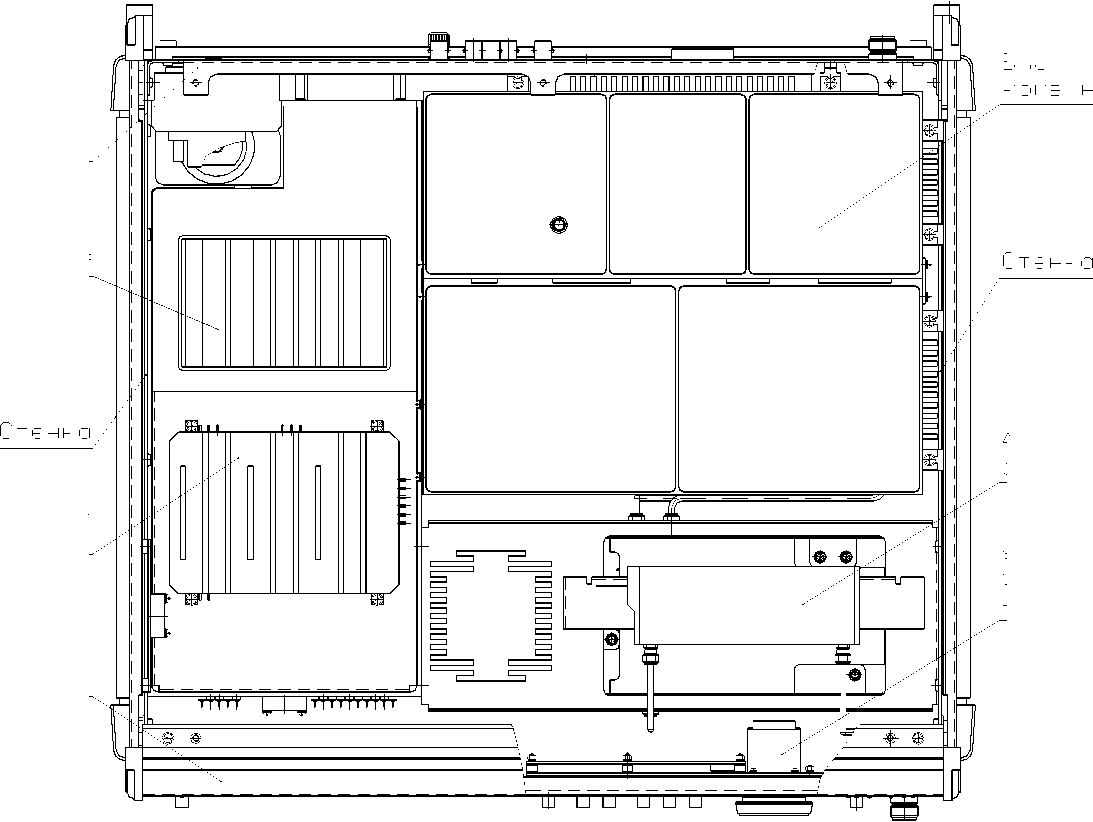

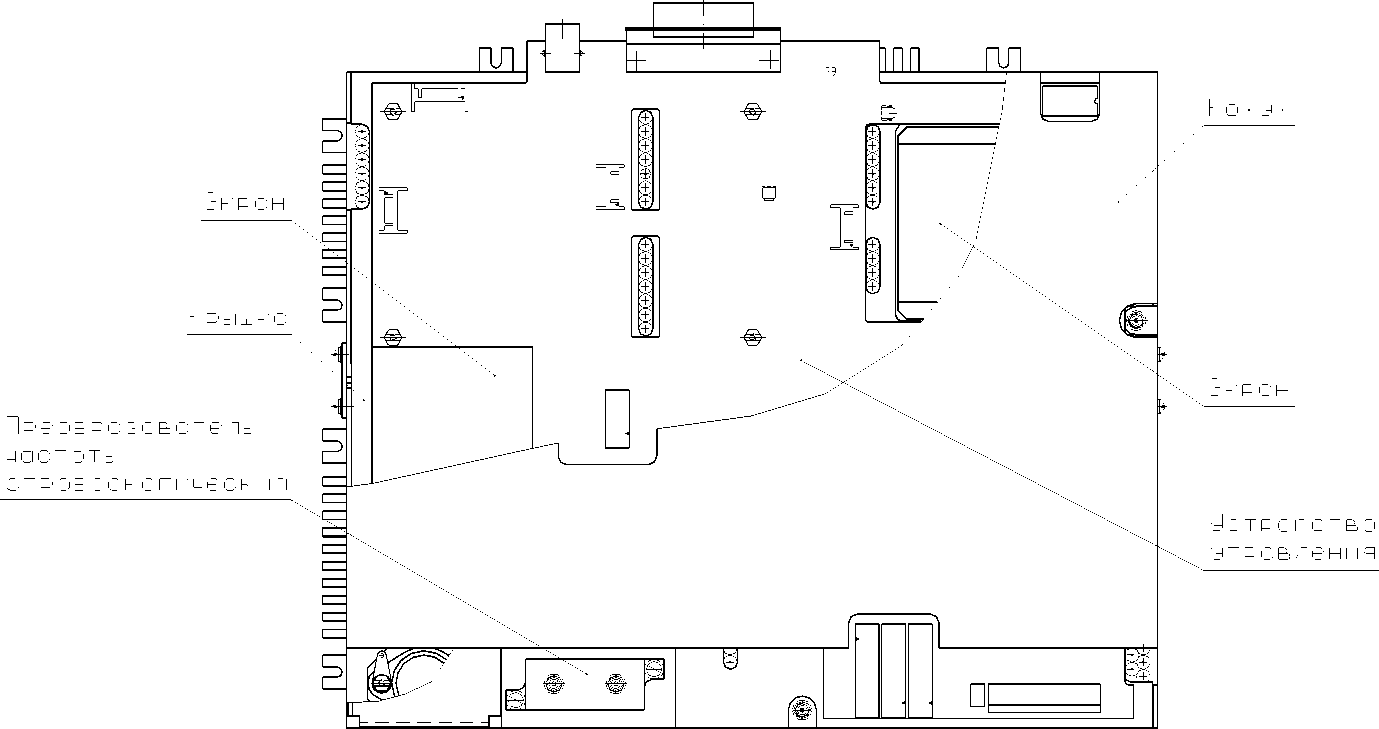

4.7    Конструкция прибора

• 5  ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ И ПОРЯДОК РАБОТЫ



  • 5.1    Меры безопасности при работе с прибором и эксплуатационные ограничения

  • 5.2    Распаковывание и повторное упаковывание

  • 5.3    Расположение соединителей, органов настройки и включения прибора

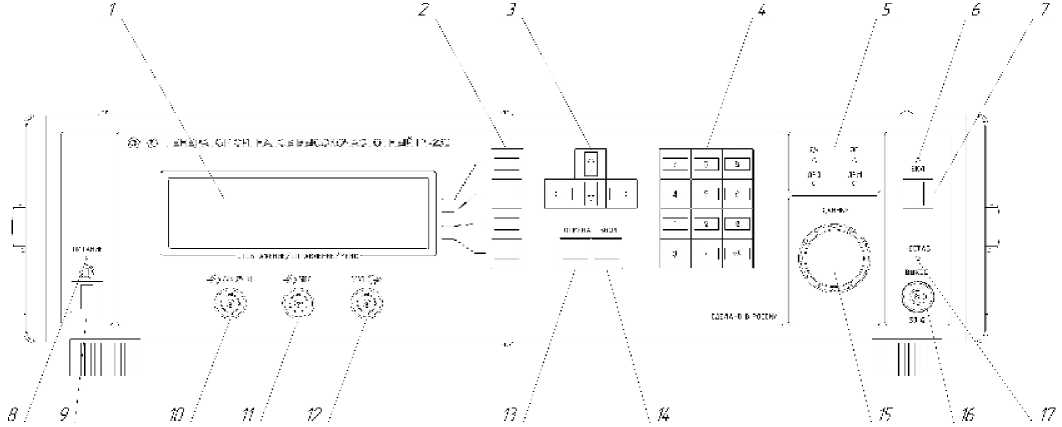

    • 5.3.1   Назначение соединителей и органов управления передней панели

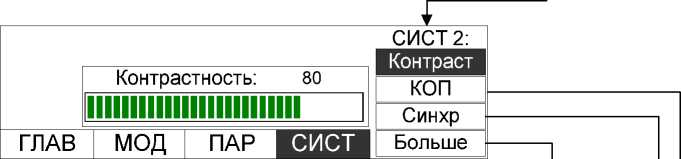

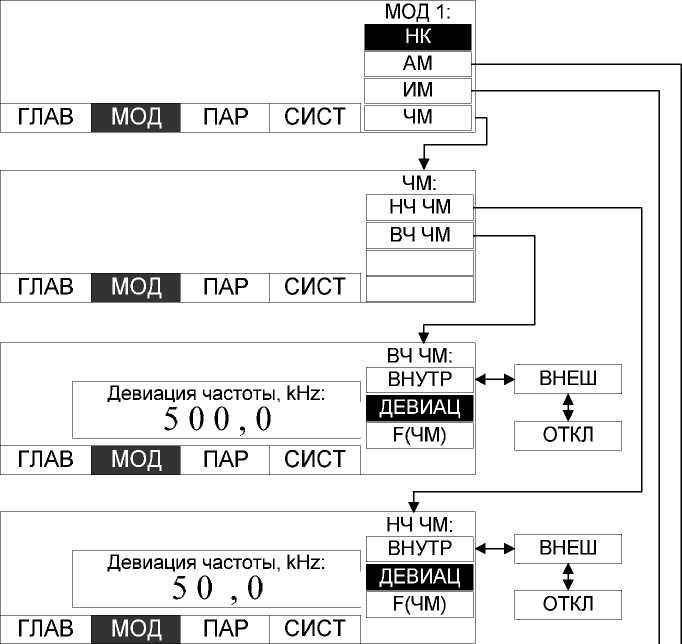

    • 5.3.2   Система «меню»

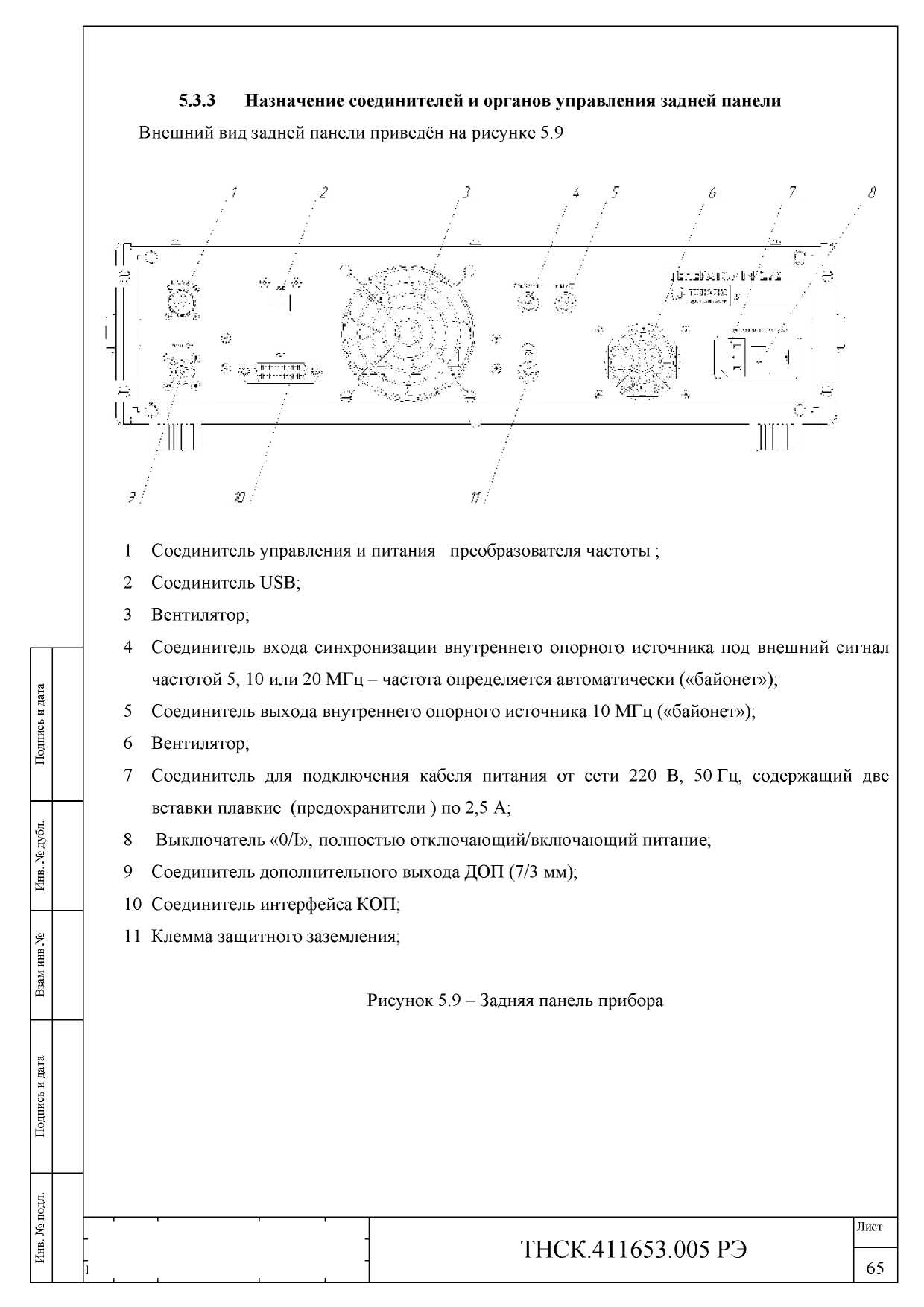

    • 5.3.3   Назначение соединителей и органов управления задней панели

5.4    Подготовка к работе

• 5.5    Работа с прибором (примеры установки основных режимов)

• 5.5.1   Ввод числовых значений



• 5.5.2  Установка частоты сигналов на основном и дополнительном выходах

• 5.5.3  Установка мощности сигнала на основном выходе или на выходе преобразователя

частоты

• 5.5.4   Использование клавиши «КОРР» (коррекция)

• 5.5.5   Выбор единиц ввода и отображения мощности сигнала на основном выходе

• 5.5.6   Включение/отключение мощности сигнала на основном выходе

• 1 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем РЭ использованы ссылки на следующие нормативные документы:

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 12.2.091-2012. Безопасность электрического оборудования для измерения, управления и лабораторного оборудования. Ч. 1. Общие требования

ГОСТ 26.003-80. Система интерфейса для измерительных устройств.

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 27463-87. Системы обработки информации. 7-битные кодированные наборы символов.

ГОСТ Р 51522.1.-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1 Общие требования и методы испытаний

• 2 ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

В настоящем РЭ используются следующие обозначения и сокращения:

АМ - амплитудная модуляция;

АРМ - автоматическая регулировка мощности;

АЦП - аналого-цифровой преобразователь;

ББ - базовый блок;

БНК - базовая несущая конструкция;

БОЧ - блок опорных частот;

БСТ - байт состояния;

БПЧ - блок преобразователя частоты;

ВВТ - вооружения и военная техника;

ВО - вспомогательное оборудование;

ВЧ - высокая частота, высокочастотный;

ГМС - генератор модулирующих сигналов;

ГУН - генератор, управляемый напряжением;

ДУ - дистанционное управление;

ЕТО - ежедневное техническое обслуживание;

ЖИГ - железо-иттриевый гранат;

ЖИГ-генератор - генератор на основе резонатора из железо-иттриевого граната;

ЖКИ - жидкокристаллический индикатор;

ЗИП - запасное имущество прибора;

ЗО - запрос обслуживания;

ИМ - импульсная модуляция;

КСВН - коэффициент стоячей волны по напряжению;

КО - контрольный осмотр;

КОП - канал общего пользования;

МХ - метрологические характеристики;

НД - нормативная документация;

НК - немодулированные колебания (отсутствие модуляции);

НЧ - низкая частота, низкочастотный;

ОЗУ - оперативное запоминающее устройство;

ОТК - отдел технического контроля;

ПЗУ - постоянное запоминающее устройство;

ПЛИС - программируемая логическая интегральная схема;

ПРД - передача информации;

ПРМ - прием информации;

ПЦС (DDS) - прямой цифровой синтез;

ПЧ - промежуточная частота;

ПЭВМ - персональная электронно-вычислительная машина;

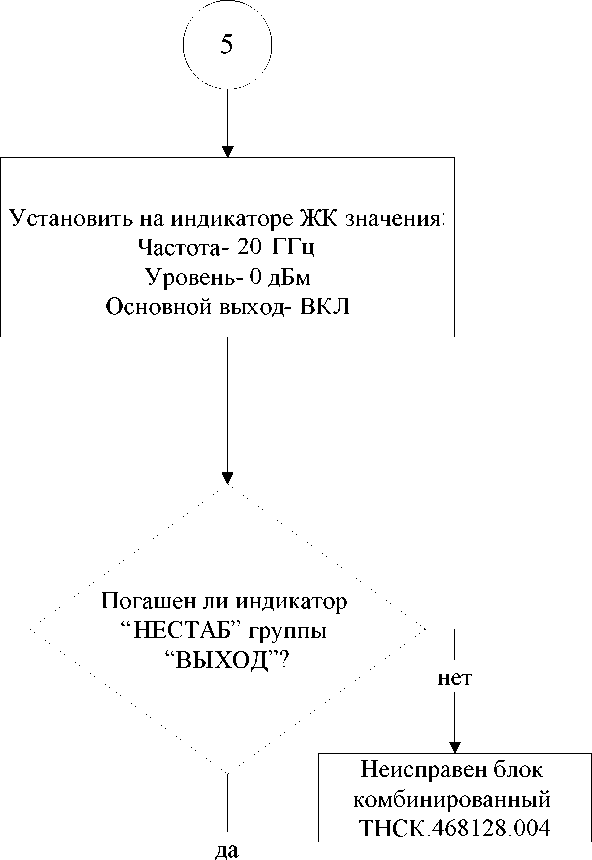

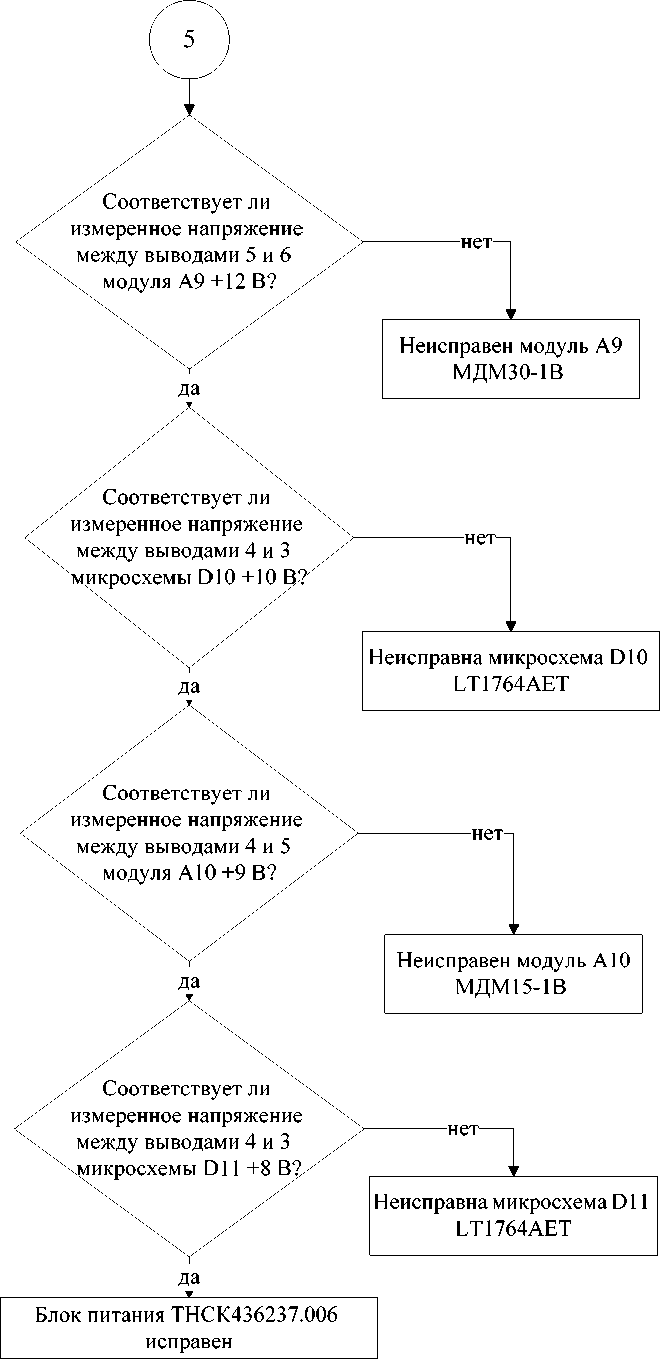

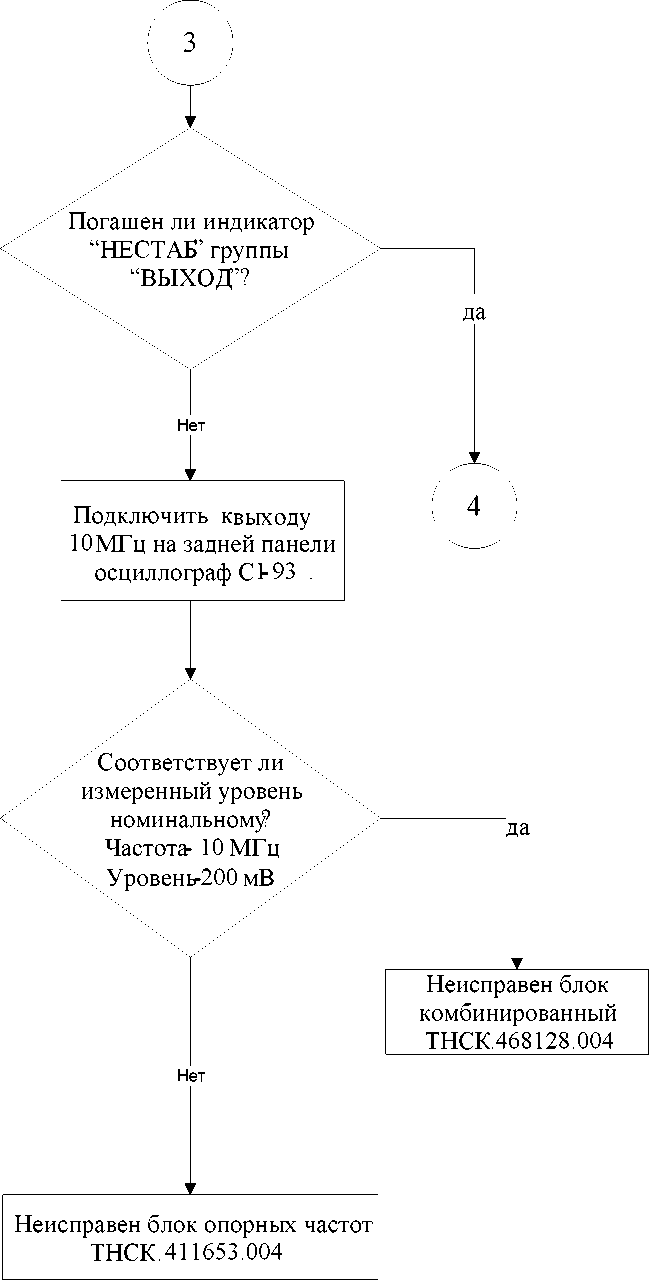

САД - схема алгоритма диагностирования;

СВЧ - сверхвысокая частота;

СИ - средство измерения;

СП - средство поверки;

ТО - техническое обслуживание;

ТО-1 - техническое обслуживание №1;

ТО-2 - техническое обслуживание №2;

ТО-1х - техническое обслуживание №1 при хранении;

ТО-2х - техническое обслуживание №2 при хранении;

УВХ - устройство выборки/хранения;

УПЧ - усилитель промежуточной частоты;

ФАПЧ - фазовая автоподстройка частоты;

ФИМС - формирователь импульсного модулирующего сигнала;

ФНЧ - фильтр нижних частот;

ФП - фильтр полосовой

ЦАП - цифро-аналоговый преобразователь;

ЧФД - частотно-фазовый детектор;

ЧМ - частотная модуляция;

ЭРИ - электрорадиоизделия;

ЭРЭ - электрорадиоэлементы.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 По требованиям безопасности прибор соответствует   ГОСТ 12.2.091 категория

измерений I, степень загрязнения 2. Прибор имеет зажим защитного заземления, доступные токопроводящие части прибора электрически соединены с зажимом защитного заземления.

• 3.2 К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электроизмерительными и радиоизмерительными приборами.

• 3.3  Перед включением прибора и до присоединения его к другим приборам зажим

защитного заземления «®» соединить с заземлением питающей сети. Отсоединение зажима защитного заземления «Ф» допускается только после всех отсоединений и выключения прибора.

• 3.4 При эксплуатации прибор должен быть заземлён. Защитное заземление прибора осуществляется через защитный проводник сетевого кабеля и заземляющий контакт вилки сетевого шнура.

ВНИМАНИЕ!  ПРИ НАРУШЕНИИ ИЛИ ОТСУТСТВИИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

ПРИБОР    СТАНОВИТСЯ    ОПАСНЫМ.    ЭКСПЛУАТАЦИЯ

НЕЗАЗЁМЛЕННОГО ПРИБОРА ЗАПРЕЩЕНА.

• 3.5  При подготовке прибора к работе, при техническом обслуживании и ремонте в случае использовании прибора совместно с другими приборами или включения его в состав установок необходимо выравнивать потенциалы корпусов приборов, соединив их между собой, при этом зажим защитного соединения каждого прибора должен быть соединён с заземлённым зажимом питающей сети.



• 3.6  При работе с включенным прибором, открытым для проведения ремонта отдельных узлов и блоков, необходимо принимать меры предосторожности, так как в приборе имеется переменное напряжение 220 В. Замену элементов производить только при отключении питания сети.




  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист

• 4 ОПИСАНИЕ ПРИБОРА И ПРИНЦИПА ЕГО РАБОТЫ

4.1 Назначение

• 4.1.1   Генератор сигналов высокочастотный Г4-232 предназначен для генерирования

немодулированных колебаний (НК) с амплитудно-синусоидальной (АМ), частотносинусоидальной (ЧМ) и амплитудно-импульсной (ИМ) видами модуляции в диапазоне частот от 5 до 37,5 ГГц при проведении разработки, регулировке, регламентных и ремонтных работ на образцах радиоэлектронной техники.

• 4.1.2   Генератор сигналов высокочастотный Г4-232 включает в себя базовый блок

( ББ) , блок преобразователя частоты ( БПЧ) и подставку к преобразователю .

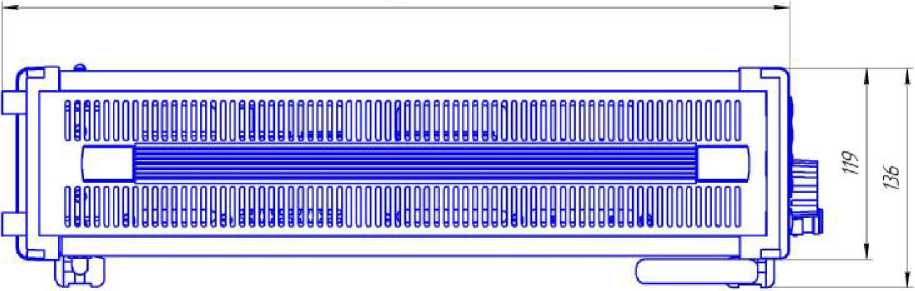

Внешний вид прибора показан на рисунке 4.1

• 4.1.3   Прибор имеет:

Свидетельство об утверждении типа средств измерений RU.

Номер Госреестра средства измерения № _________

• 4.1.4   Основные области применения

Генераторы сигналов высокочастотные Г4-232 применяются в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через последовательно-параллельный интерфейс, отвечающий требованиям ГОСТ 26.003 (интерфейс КОП) или через последовательный интерфейс USB.

• 4.1.5 Нормальные условия применения прибора:

о

- температура окружающей среды, С.

- относительная влажность воздуха, %.

- атмосферное давление, кПа (мм рт. ст.)

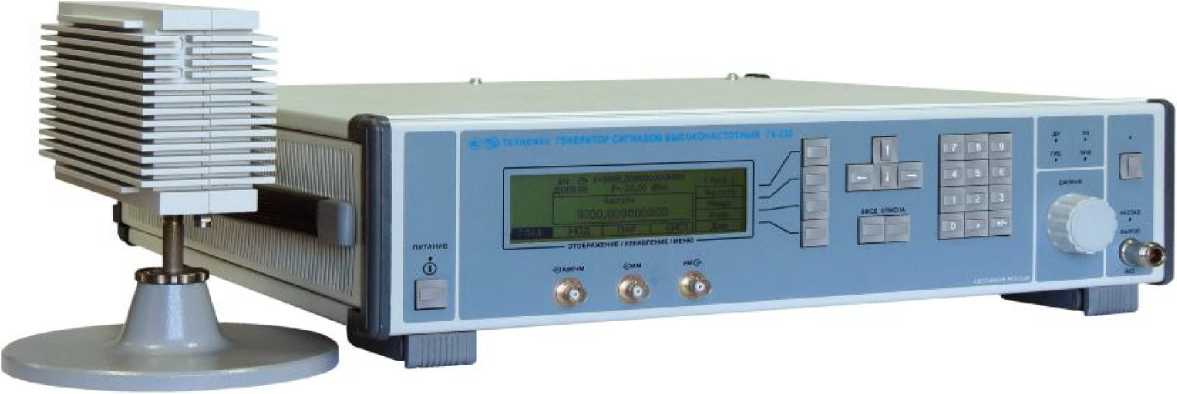

Рисунок 4.1 - Генератор сигналов высокочастотный Г4-232

4.2 Условия окружающей среды

• 4.2.1 По устойчивости и прочности к воздействию механических факторов прибор соответствует требованиям, установленным для приборов группы 4 ГОСТ 22261.

• 4.2.2 По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 4 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от минус 10 до плюс 40°С и предельными температурами при транспортировании минус 25 и плюс 55 °С.

• 4.2.3    По требованиям электромагнитной совместимости прибор соответствует

классу Б ГОСТ Р 51522.1.

4.4 Технические характеристики

• 4.4.1   Диапазон частот генератора сигналов высокочастотного Г4-232 - от 5 до 37,5 ГГц:

- на основном и дополнительном выходах базового блока (ББ) прибора -от 5 до 20 ГГц;

- на выходе блока преобразователя частоты (БПЧ) от 5 до 37,5 ГГц.

Примечание - При подключенном преобразователе частоты (БПЧ) частота на его выходе равна установленной с передней панели прибора или дистанционно частоте во всем диапазоне от 5 до 40 ГГц.

На основном и дополнительном выходах базового блока прибора частота равна :

• - установленной й частоте в диапазоне частот от 5 до 20 ГГц.

• - половине установленной частоты в диапазоне частот от 20,000000000001 до 37,5 ГГц.

• 4.4.2   Основная погрешность установки частоты сигнала на основном и дополнительном

выходах базового блока  прибора, а также на выходе  блока преобразователя частоты при

использовании внутреннего опорного источника в нормальных условиях не выходит за пределы ±340 ~¹f, где f- установленная частота, Гц

• 4.4.3    Дискретность установки частоты сигнала на основном и дополнительном выходах базового блока прибора - 0,001 Гц.

• 4.4.4   Погрешность установки частоты сигнала на основном и дополнительном выходах базового блока при использовании внутреннего опорного источника в интервале рабочих температур или в условиях повышенной влажности не выходит за пределы ±3 • 10 ^-6 f, где f -установленная частота.



• 4.4.5    Нестабильность частоты сигнала на всех выходах прибора за любой 15-минутный интервал через 1 ч после включения прибора в режиме НК при внутреннем опорном источнике составляет не более 2-10’⁸-f где f - установленная частота.

• 4.4.6    Прибор обеспечивает работу от внешнего источника опорной частоты 5 или



10 МГц в диапазоне напряжений от 125 мВ до 800 мВ среднего квадратического значения или частоты 20 МГц в диапазоне напряжений от 300 мВ до 800 мВ среднего квадратического значения.

• 4.4.7  Номинальные пределы изменения уровня выходной мощности сигнала на основном выходе базового блока прибора в режиме НК при отключенном преобразователе частоты:

• - для установленной частоты от 5 до 17,85 ГГц               от минус 110 дБм до 13 дБм;



  s св

• - для установленной частоты от 17,850000000001 до 20 ГГц от минус 90 дБм до 13 дБм.

Номинальные пределы изменения уровня выхолдной мощности сигнала при работе с преобразователем частоты в режиме НК :

- для установленной частоты от 5 до 37,5 ГГц              от 0 дБм до 13 дБм

Примечание - Мощность в диапазоне устанавливаемых частот от 5 до 17,85 ГГц гарантируется на соединителе типа III (7/3 мм) коаксиального перехода SM3085, подключенного непосредственно к выходному коаксиальному соединителю преобразователя частоты. Мощность в диапазоне устанавливаемых частот от 17,85 до37,5 ГГц гарантируется в плоскости фланца коаксиально-волноводного перехода из комплекта прибора, подключенного непосредственно к выходному коаксиальному соединителю преобразователя частоты. Соответствие установленных частот и типов коаксиальноволноводных переходов приведено в таблице 4.2 .

Таблица 4.2 - Соответствие установленных частот и типов коаксиально-волноводных переходов

Устанавливаемая частота	Коаксиально-волноводный переход	Сечение волновода
от 17,440000000001 до 25,86 ГГц	ТНСК.434543.002	11x5,5 мм
от 25,860000000001 до 37,5 ГГц	ТНСК.434543.001	7,2х3,4 мм

• 4.4.8 При отключённом преобразователе частоты (БПЧ) основная погрешность установки опорного уровня мощности 0 дБм (1 мВт) на основном выходе базового блока (ББ) в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) в нормальных условиях не выходит за пределы:

- для установленной частоты от 5 до 17,85 ГГц                 ±1 дБ ,

- для установленной частоты от 17,850000000001 до 20 ГГц     ±1,5 дБ.

При работе с преобразователем частоты основная погрешность установки опорного уровня мощности 10 дБм (10 мВт) на выходе БПЧ в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) в нормальных условиях не выходит за пределы:

- для установленной частоты от 5 до 17,85 ГГц                ±1,5 дБ

- для установленной частоты от 17,850000000001 до 37,5 ГГц ±2 дБ

Лист

ТНСК.411653.005 РЭ

где А - абсолютное значение (модуль) установленной мощности на основном выходе прибора, выраженного в децибелах относительно милливатта (дБм). См. также рисунок 4.2

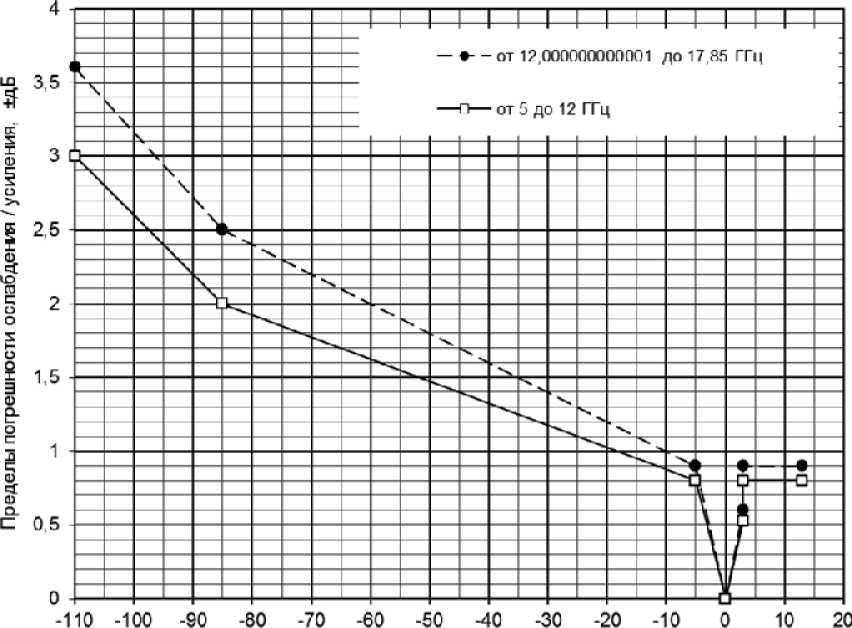

Погрешность ослабления или усиления сигнала на основном выходе базового блока для установленной частоты от 17,850000000001 до 20 ГГц не гарантируется

4.4.10 При работе с преобразователем частоты погрешность ослабления/усиления сигнала в режиме НК на согласованной нагрузке (КСВН не более 1,4) относительно опорного уровня 10 дБм (10 мВт) для установленной мощности от 0 до 13 дБм не выходит за пределы (в зависимости от установленной частоты):

• - для установленной частоты от 5 до 17,85 ГГц                 ±1,5 дБ

• - для установленной частоты от 17,850000000001 до 37,5 ГГц ±2 дБ

4.4.11 При отключённом преобразователе частоты (БПЧ) погрешность установки опорного уровня выходной мощности 0 дБм (1 мВт) на основном выходе базового блока (ББ) в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) в интервале рабочих температур или в условиях повышенной влажности не выходит за пределы:

- для установленной частоты от 5 до 17,85 ГГц ± 2,0 дБ ,

- для установленной частоты от 17,850000000001 до 20 ГГц ±2,5 дБ.

При работе с преобразователем частоты (БПЧ) погрешность установки опорного уровня выходной мощности 10 дБм (10 мВт) на выходе БПЧ в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) в интервале рабочих температур или в условиях влажности не выходит за пределы:

- для установленной частоты от 5 до 17,85 ГГц

- для установленной частоты от 17,850000000001 до 37,5 ГГц

Относительный уровень второй и третьей гармоник сигнала (относительно первой гармоники) в режиме НК не превышает:

На основном выходе базового блока (ББ) :

- для установленной частоты от 5 до 6 ГГц

- для установленной частоты от 6,000000000001 до 20 ГГц На выходе блока преобразователя частоты (БПЧ) при установленном уровне мощностине не более 10 дБм:

- для установленной частоты от 5 до 37,5 ГГц                 минус 20 дБ.

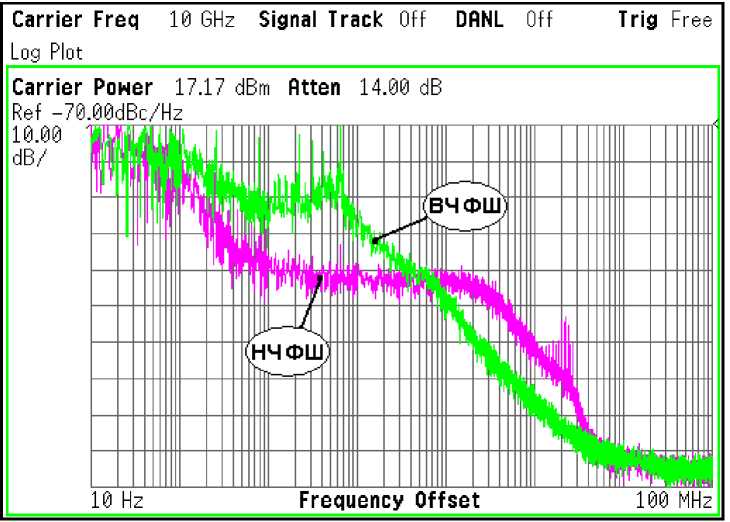

4.4.15 Относительная спектральная плотность мощности фазового шума на основном и дополнительном выходах, а также на выходе преобразователя, в одной боковой полосе частот 1 Гц в режиме НК не превышает : • при отстройке от несущей на 10 кГц
- для частот от 5 до 20 ГГц	минус	(108-2) дБ/Гц;
- для частот от 20,000000000001 до 37,5 ГГц	минус	(102-4.) дБ/Гц;
• при отстройке от несущей на 1 МГц
- для частот от 5 до 20 ГГц	минус	(138-f) дБ/Гц,
- для частот от 20,000000000001 до 37,5 ГГц	минус	(132-200 дБ/Гц,

где f - установленная частота, выраженная в гигагерцах. См. также рисунок 4.3

- для частот от 17,850000000001 до 20 ГГц:

4.4.42 Уровень звука, создаваемого прибором, составляет не более 60 дБ на расстоянии 1 м от прибора.

4.4.43 Прибор соответствует ГОСТ 26.003 и "Методическим указаниям по реализации ГОСТ 26.003 в радиоизмерительных приборах" и обеспечивает:

- интерфейсные функции в соответствии с таблицей 4.3

- программирование в соответствии с таблицей 4.4

- следующие временные операционные характеристики:

- время выдачи в КОП данных не более 1 мс/байт;

- время выдачи байта состояния не более 1 мс;

- время приёма программных данных не более 1 мс/байт;

- время сброса в исходное состояние после приёма команд "СБУ" или "СБА" не более 5,0 с;

- размер входного буфера программирования 64 байта;

- выдачу информации в КОП, об установленных параметрах, в соответствии с рисунками 4.4-4.6 ;

- выдачу в КОП байта состояния (БСТ) и сообщения "Обслуживание запрошено" (ОБЗ).

Лист

ТНСК.411653.005 РЭ

								Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h), допустимо использовать меньшее количество символов. Разрешение 10 нс
	Длительность импульса (10 нс)				IR		4952	Формат команды: IRxxxxxxxxxx Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h), допустимо использовать меньшее количество символов. Разрешение 10 нс
	Период повторения импульса (10 нс)				IP		4950	Формат команды: IPxxxxxxxxxx Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h), допустимо использовать меньшее количество символов. Разрешение 10 нс
	Код уровня срабатывания внешнего сигнала ИМ				T		54	Формат команды: Txxx Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h). Максимальный возможный код 120(313230).Приращение кода на единицу увеличивает уровень срабатывания внешнего сигнала ИМ на 0,025 В.
	Отключение ЧМ ВЧ				С0		4330
	Режим ЧМ ВЧ внутренний				С1		4331
	Режим ЧМ ВЧ внешний				С2		4332
	Девиация ЧМ ВЧ (Гц)				CD		4344	Формат команды: CDххxхxxххх Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h) , допустимо использовать меньшее количество символов. Разрешение 1 Гц
	Частота ЧМ ВЧ (Гц)				CF		4346	Формат команды: CFххxxx Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h), допустимо использовать меньшее количество символов. Разрешение 1 Гц
	Отключение ЧМ НЧ				D0		4430
	Режим ЧМ НЧ внутренний				D1		4431
	Режим ЧМ НЧ внешний				D2		4432
	Девиация ЧМ НЧ (Гц)				DD		4444	Формат команды: DDххxхxxххх Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h) , допустимо использовать меньшее количество символов. Разрешение 1 Гц
	Частота ЧМ НЧ (Гц)				DF		4446	Формат команды: DFххxxx Где x могут принимать значения кодов КОИ-7Н «0»-«9» (30h-39h), допустимо использовать меньшее количество символов. Разрешение 1 Гц
						ТНСК.411653.005 РЭ			Лист
									25
Изм	Лист	№ документа	Подпись	Дата

• 4 Сигнал «ЗАПРОС ОБСЛУЖИВАНИЯ» (ЗО) выдается в КОП по следующим причинам:

а) Авария - неисправность измерительной части прибора;

б) Окончание сброса;

в) Готовность данных измерения;

г) Ошибка ввода при передаче программных данных.

• 5 Список байтов состояния (в шестнадцатеричном коде):

а) признаки неготовности:

- 0x11	Занят сбросом
- 0x12	Занят тестом
- 0x13	Занят калибровкой
- 0x14	Занят запуском
- 0x15	Занят расшифровкой буфера
- 0x16	Занят установкой режима
- 0x1f	Данные не готовы

б) признаки аварийной ситуации, содержащие ЗО (при аварии ЗО не маскируется):

• - 0xe1 Не проходит тест ОЗУ

• - 0xe2 Не проходит тест ПЗУ

в) признаки готовности, включающие ЗО:

• - 0x41 Сброс закончен

• - 0x40 Режим установлен (данные для передачи в КОП готовы)

г) признаки готовности без ЗО:

• - 0x01 Сброс закончен

• - 0x03 Калибровка закончена

• - 0x05 Расшифровка буфера закончена

• - 0х00 Данные готовы

д) признаки обнаружения ошибочной ситуации без ЗО:

• - 0x21 Ошибочный запуск (во время запуска или в местном)

• - 0x22 Переполнение буфера приема

• - 0x23 Синтаксическая ошибка

• 6 Состояние прибора после сброса:

• - частота 5 ГГц;

• - уровень сигнала 0 дБм;

• - модуляция выключена;

• - выход выключен;

• - дополнительный выход выключен.

ТНСК.411653.005 РЭ

Рисунок 4.6 - Последовательность выдачи информации о параметрах модуляции

• 4.4.44 Средняя наработка на отказ То прибора составляет не менее 15 000 ч.

• 4.4.45 Гамма-процентный ресурс прибора составляет не менее 10000 ч при g = 95 %.

• 4.4.46 Гамма-процентный срок службы прибора составляет не менее 15 лет при g = 95 %.

• 4.4.47 Гамма-процентный срок сохраняемости составляет не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при g = 95 %.

• 4.4.48 Среднее время восстановления работоспособного состояния прибора составляет не более 90 мин.

• 4.4.49 Вероятность отсутствия скрытых отказов прибора за межповерочный интервал 24 месяца при среднем коэффициенте использования Ки = 0,1 составляет не менее 0,95.

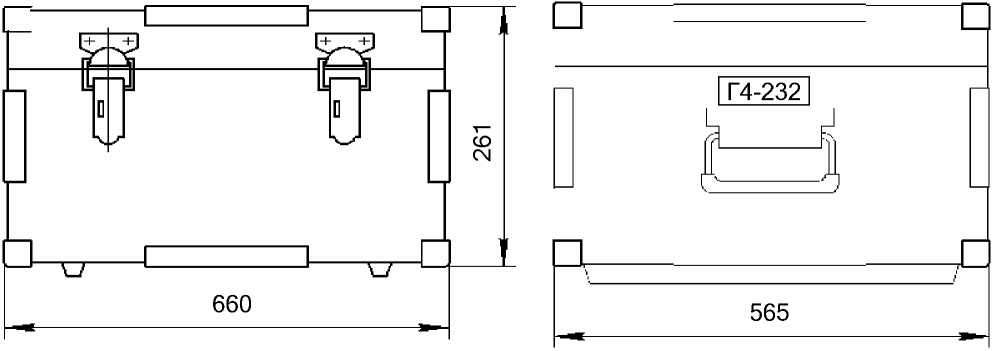

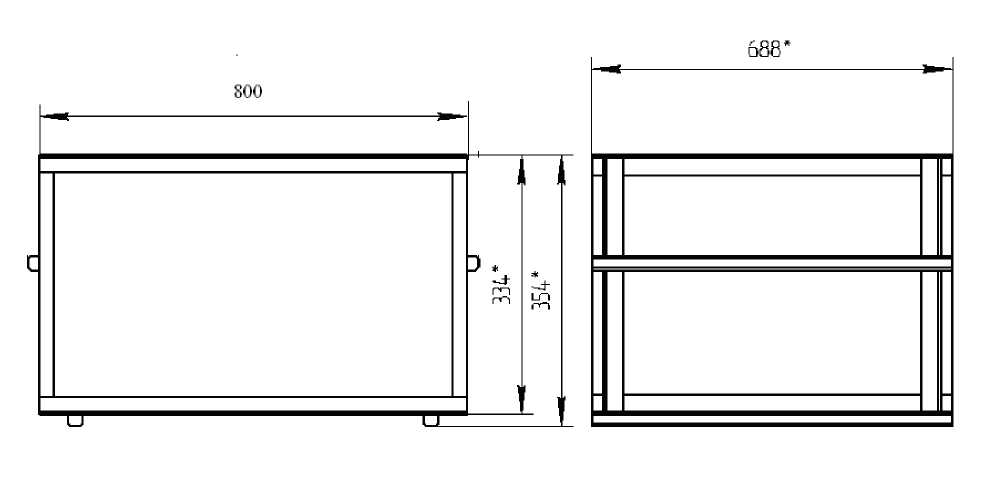

• 4.4.50 Габаритные размеры прибора, транспортной и потребительской упаковки приведены в приложении Б

• 4.4.51 Масса прибора составляет не более 20 кг ( базовый блок - не более 14,3 кг; блок преборазователя - 2,3 кг; подставка к преобразователю - не более 2 кг) масса прибора в потребительской таре - не более 40 кг, масса прибора в транспортной таре - не более 60 кг.

• 4.4.52  В приборе установлена первая версия (ver 1.0) программного обеспечения (ПО). Контрольная сумма равна А138.






  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист

• 4.5 Устройство и работа прибора

4.5.1  Общий принцип действия прибора

Генератор сигналов высокочастотный перекрывает диапазон частот от 5 ГГц до 40 ГГц. В диапазоне частот 8-20 ГГц принцип его действия основан на генерировании при помощи железоиттриевого граната (ЖИГ) гармонических колебаний, управляемыми током через катушку магнитной системы этого генератора. Частоты от 5 ГГц до 8 ГГц получаются делением частоты ЖИГ-генератора с коэффициентом деления 2. Частоты от 20 до 40 ГГц получается умножением частоты на 2.

Генератор синхронизируются системами фазовой автоподстройки частоты (ФАПЧ) с опорным кварцевым генератором внутренней опорной частоты 100 МГц. Эта опорная частота может, в свою очередь, быть синхронизована с внешним сигналом 5 или 10 МГц (наличие и частота внешнего опорного сигнала определяются автоматически) с целью повышения стабильности частоты выходного сигнала.

Мощность поддерживается постоянной системой автоматической регулировки мощности (АРМ). Регулировка выходной мощности в пределах 10 дБ осуществляется с помощью этой же системы АРМ. Для расширения диапазона установки мощности используется механический ступенчатый аттенюатор с шагом 10 дБ и максимальным ослаблением 110 дБ. Точки переключения мощности: 3, минус 7, минус 17, ..., минус 97 дБм.

Прибор допускает амплитудную, частотную и амплитудно-импульсную модуляции (АМ, ЧМ и ИМ) сигнала на основном выходе на передней панели и имеет входы для внешних источников модуляции.

Имеются также внутренние источники для каждого вида модуляции. Все модулирующие сигналы от внутренних источников синхронизованы с внутренней опорной частотой 100 МГц, поэтому стабильность их частотно-временных параметров определяется внутренней или внешней опорой. Модулирующий сигнал ИМ выведен на соединитель на задней панели для предоставления потребителю возможности использовать его, например, для синхронизации.

Кроме основного выхода на передней панели прибора имеется дополнительный выход «ДОП» на задней панели.

На выход ДОП подаётся нестабилизированный по мощности сигнал, когерентный сигналу на основном выходе. Сигнал на этом выходе подвержен ЧМ, но не подвержен АМ или ИМ. Он

может использоваться для синхронизации при решении различных измерительных задач.

А6 - Преобразователь частоты стробоскопический ТНСК.435124.002 (в составе блока комбинированного);

А7 - Головка генераторная (ЖИГ-генератор) MLXS-0820;

А8 - Устройство комбинированное ТНСК.468360.002;

А9 - Устройство управления и связи ТНСК.468365.002 (в составе блока комбинированного);

А10 - Узел печатный (включение питания на передней панели) ТНСК.687241.350;

А11 - Блок питания ТНСК.436237.006;

А12 - Преобразователь напряжения ТНСК.435111.002;

А13 - Оптический датчик поворота E50-2113-000X

А14 - Индикатор DG-24064-02S2FBLY/H;

А15 - Устройство управления индикацией и клавиатурой ТНСК.468360.351;

А16 - Устройство управления клавиатурой ТНСК.468360.352;

А17 - Аттенюатор ступенчатый 150-110-1.

А18 - Преобразователь частоты 5-40 ГГц ТНСК.434849.001.

• 4.6 Описание работы структурных и функциональных частей прибора

4.6.1 Блок опорных частот ТНСК.411653.004

Блок опорных частот (БОЧ) формирует сигналы опорных частот 100 и 10 МГц, к которым привязаны все частотно-временные параметры прибора.

Частота внутреннего кварцевого генератора составляет 100 МГц. При отсутствии сигнала внешней опорной частоты точное значение частоты внутреннего кварцевого генератора определяется настройкой потенциометра, проведённой при регулировке в процессе изготовления.

При поступлении сигнала внешней опорной частоты на вход «5/10 MHz» сигнал детектируется, и по обнаружению сигнала микроконтроллер программирует коэффициенты деления в кольце ФАПЧ на 5, 10 или 20 МГц опорной частоты попеременно с интервалом приблизительно 1 с. Как только происходит захват ФАПЧ, процесс останавливается.

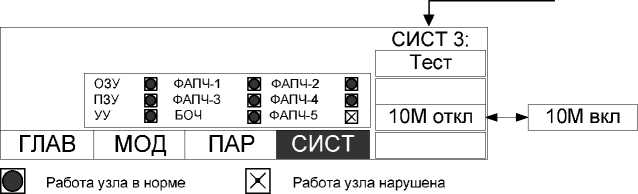

В таблице 4.5 представлены состояния диагностических сигналов LD-10M и LD-100M и соответствующие им ситуации. При аварийной ситуации на передней панели подсвечивается светодиод красного цвета «НЕСТАБ». Подробнее состояния диагностических сигналов систем ФАПЧ и АРМ можно узнать через меню СИСТ» , состоянию БОЧ соответствует «ФАПЧ-6»).

Лист

ТНСК.411653.005 РЭ 4.6.2  Система ФАПЧ-2 ТНСК.467870.002

Система ФАПЧ-2 предназначена для управления частотой ЖИГ-генератора. Она состоит из стробоскопического преобразователя частоты, фильтра и усилителя ПЧ, частотно-фазового детектора и интегратора, а также драйверов большой и малой (модуляционной) катушек ЖИГ-генератора. Основная часть ФАПЧ-2 выполнена на одной печатной плате, которая расположена в экранированном отсеке. Стробоскопический преобразователь выделен в отдельный экранированный узел.

Управление частотой ЖИГ-генератора осуществляется посредством управления токами через большую и модуляционную катушки генераторной головки.

Большая катушка используется для предварительной настройки частоты ЖИГ-генератора. Ток большой катушки управляется драйвером большой катушки пропорционально напряжения сигнала, поступающего из устройства управления и связи. Там этот сигнал формируется цифроаналоговым преобразователем под управлением процессора в зависимости от установленной частоты прибора. Малая (модуляционная) катушка предназначена для точной настройки частоты ЖИГ-генератора за счёт синтеза частоты в системе ФАПЧ-2, а также для частотной модуляции.

Диагностический сигнал LD2 служит для контроля состояния ФАПЧ-2. Лог. 1 в этом сигнале означает нормальную работу ФАПЧ-2, лог. 0 соответствует отсутствию захвата ФАПЧ-2. В последнем случае на передней панели подсвечивается светодиод красного цвета «НЕСТАБ». Подробнее состояния диагностических сигналов систем ФАПЧ и АРМ можно узнать через меню СИСТ»

Управление и переключение режимов ФАПЧ-2 осуществляется от Устройства управления и связи через последовательный интерфейс, выполненный на ПЛИС.

4.6.3 Система ФАПЧ-3 ТНСК.467870.003

ФАПЧ-3 формирует опорный сигнал для системы ФАПЧ-4 Частота этого сигнала перестраивается в пределах от 975 до 1937,5 МГц с шагом 12,5 МГц.

Выходной сигнал формируется в генераторе, управляемом напряжением (ГУН). Часть мощности этого сигнала ответвляется в направленном ответвителе и поступает в схему синтеза частоты.

Диагностический сигнал LD3 служит для контроля состояния ФАПЧ-3. Лог. 1 в этом сигнале означает нормальную работу ФАПЧ-3, лог. 0 соответствует отсутствию захвата ФАПЧ-3. В последнем случае на передней панели подсвечивается светодиод красного цвета «НЕСТАБ». Подробнее состояния диагностических сигналов систем ФАПЧ и АРМ можно узнать через меню СИСТ»

Управление ФАПЧ-3 осуществляется от Устройства управления и связи через последовательный интерфейс, выполненный на ПЛИС.

4.6.4  Система ФАПЧ-4 ТНСК.467870.004

ФАПЧ-4 формирует гетеродинный сигнал для стробоскопического преобразователя частоты, функционально входящего в систему ФАПЧ-2 Частота этого сигнала изменяется от 376 до 394 МГц в зависимости от установленной частоты прибора.

В генераторе, управляемом напряжением, (ГУН) формируется сигнал с частотой от 1504 до 1575 МГц. Часть мощности этого сигнала ответвляется в направленном ответвителе и после усиления поступает на делитель частоты на четыре, а затем на выход. Большая часть мощности сигнала генератора подаётся на схему синтеза частоты.

Управление ФАПЧ-4 осуществляется от Устройства управления и связи через последовательный интерфейс, выполненный на ПЛИС.

4.6.5  Система ФАПЧ-5 ТНСК.467870.005

ФАПЧ-5 формирует сигнал опорной частоты 1600 МГц, используемой в ФАПЧ-4. Генератор, управляемый напряжением, формирует сигнал с частотой 3200 МГц. Эта частота делится на два для получения частоты выходного сигнала 1600 МГц. Сигнал с частотой 1600 МГц поступает также на схему синтеза частоты.

Опорный сигнал для частотно-фазового детектора с частотой 400 МГц формируется путём умножения частоты 100 МГц на четыре. В качестве нелинейного элемента в умножителе частоты используется диод с накоплением заряда.

4.6.6 Устройство комбинированное ТНСК.468360.002

Устройство комбинированное предназначено для:

- расширения частотного диапазона прибора вниз до 5 ГГц путём деления частоты ЖИГ-генератора на два;

- формирования сигнала дополнительного выхода и изменения мощности на его выходе;

- стабилизации мощности сигнала на основном выходе прибора, а также её изменения в пределах 10 дБ;

- амплитудной и амплитудно-импульсной модуляции сигнала на основном выходе прибора.

Структурно Устройство комбинированное состоит из пяти высокочастотных печатных плат, установленных в экранированных отсеках корпуса, и Устройства управления ТНСК.468361.012, выполненного на многослойной печатной плате, закрытой экранирующей крышкой. СВЧ устройства основаны на микрополосковой технологии, направленные ответвители выполнены печатными проводниками.

Устройство управления служит для:

- формирования управляющего сигнала для импульсного модулятора с предварительными искажениями для уменьшения времени нарастания и спада радиоимпулсов;

- формирования управляющего тока аттенюатора дополнительного выхода при помощи ЦАПа;

- преобразования напряжений в токи для управления аттенюатора основного выхода и переключаемым фильтром;

- формирования управляющих напряжений СВЧ-переключателя;

- стабилизации и отключения питания делителя частоты и следующего за ним усилителя;

- предварительного усиления выходных сигналов основного и опорного детекторов (12 дБ).

Управление и переключение режимов Устройства комбинированного осуществляется от Устройства управления и связи через последовательный интерфейс, выполненный на основе ПЛИС.

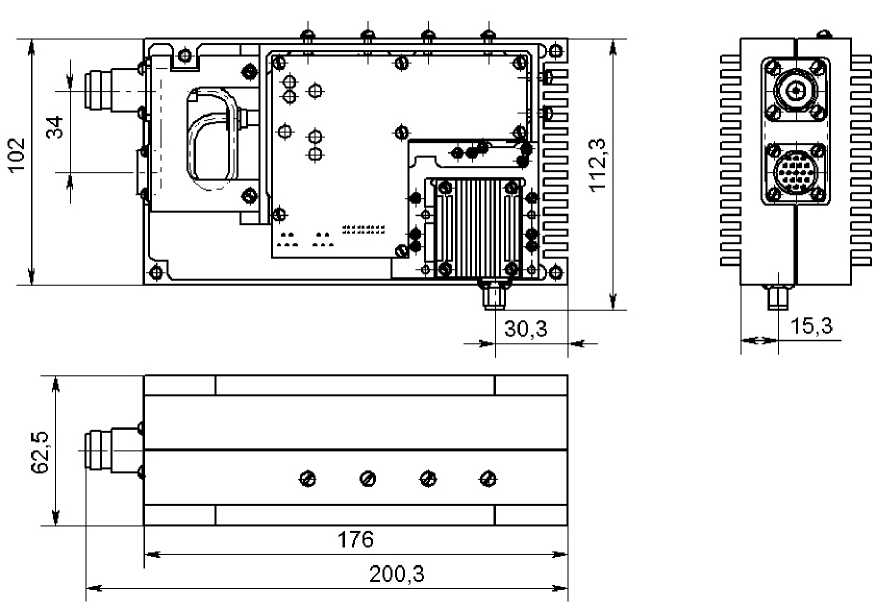

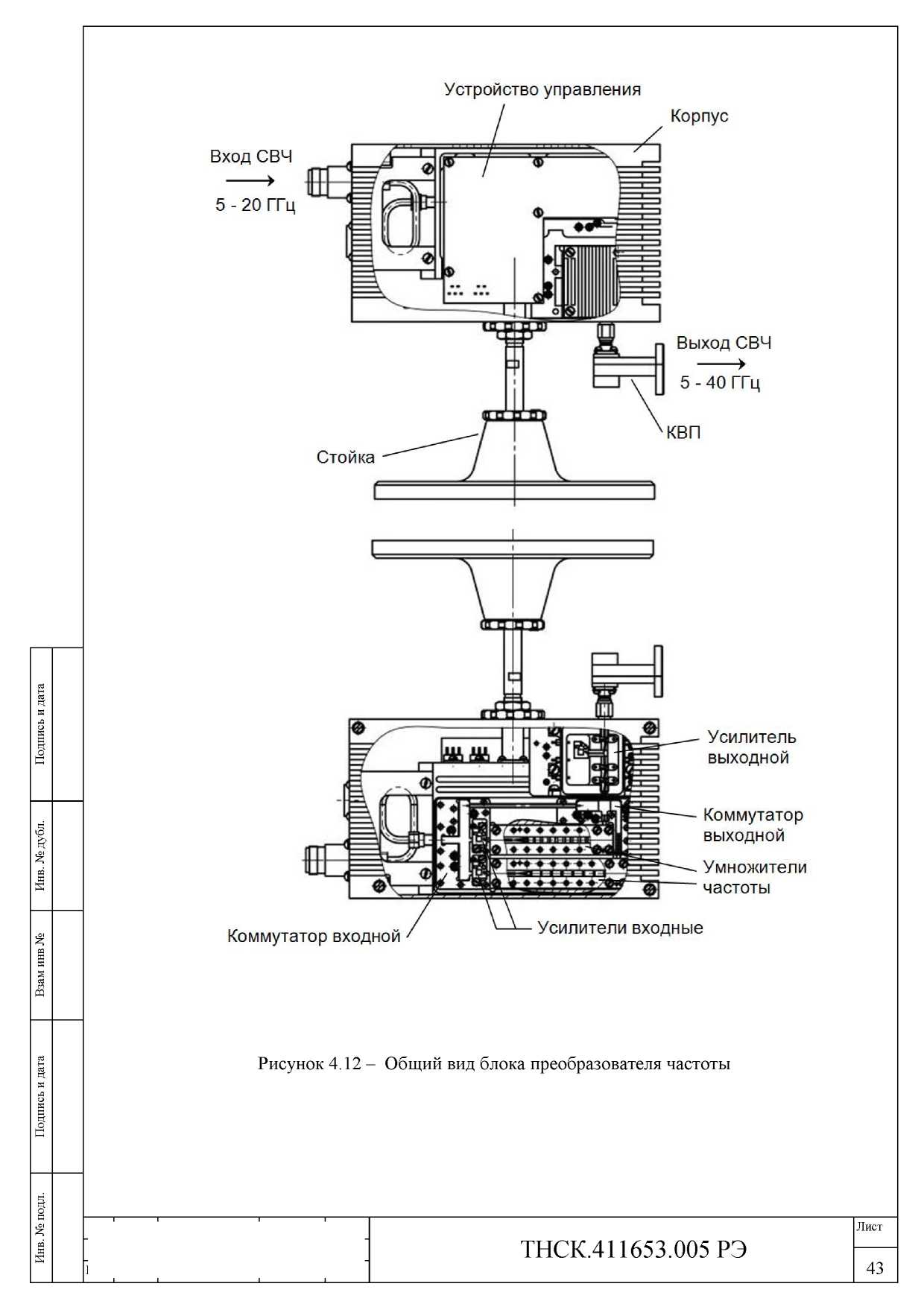

4.6.7  Преобразователь частоты ТНСК.434849.001

Преобразователь частоты предназначен для расширения частотного диапазона базового блока генератора. Его упрощённая электрическая функциональная схема показана на рисунке 4.12 . Она содержит три канала прохождения сигнала : прямой (без умножения частоты) для диапазона частот 5 - 20 ГГц и два канала с удвоением частоты 20 - 28 ГГц и 28 - 40 ГГц.

Входной сигнал диапазона частот 5-20 ГГц с уровнем мощности ~10 мВт поступает на входной ^///-аттенюатор, выполненный на двух параллельно включённых диодах 2А556А1-5. Аттенюатор обеспечивает ослабление входного сигнала в пределах 0-40 дБ. Переключатель 1^3 П1, выполненный на трёх парах p// -диодов с последовательно-параллельным включением, разделяет входной сигнал на три канала. Сигнал прямого канала 5-20 ГГц через коаксиальный кабель проходит на выходной переключатель П2. Сигналы диапазонов частот 10-14 ГГц и 14-20 ГГц через входные усилители А1 и А2 на микросхемах HMC451LC3 ф. Hittite поступают на умножители частоты.

Балансные волноводно-микрополосковые удвоители частоты на диодах А92220-3 с /-\_ых. = 20-28 ГГц и 28-40 ГГц имеют потери ~ 13 дБ при Р_вх = 50-100 мВт. Выходные сигналы с умножителей частоты проходят через волноводные полосовые фильтры (ПФ), и с помощью волноводно-микрополосковых переходов подаются на выходной переключатель П2 3^1. В канале 20-28 ГГц установлен микрополосковый фильтр нижних частот (ФНЧ) с F^. = 28 ГГц для дополнительного подавления паразитных сигналов в полосе прозрачности волноводного ПФ. В каждом канале установлены двухдиодные ^/^-аттенюаторы для расширения динамического диапазона регулировки уровня мощности выходного сигнала. С выходного переключателя П2, выполненного на трёх диодах 2А553А-3 с последовательным включением в канал, сигнал в диапазонах частот 5-20 ГГц, 20-28 ГГц и 28-40 ГГц поступает на выходной трёхкаскадный усилитель мощности на микросхемах АММС-5024 ф. Avago-Tech., США, каждый из которых имеет коэффициент усиления ~13 дБ. Между каскадами усилителей включен согласованный резистивный делитель мощности, ответвляющий сигнал с ослаблением ~ 6 дБ на детектор и вносящий ослабление по прямому тракту ~ 6 дБ. В качестве детектора использована микросхема CHE1270-QAG ф. UMS с рекомендованным рабочим диапазоном уровня входного сигнала от -15 дБм до +15 дБм.

При работе преобразователя в диапазоне частот 5-20 ГГц от усилителей А1 и А2 отключается питание, в диапазонах 20-28 ГГц и 28-40 ГГц отключается питание от усилителя неработающего канала А1 или А2.

4.6.8 Описание структурной и функциональной схем цифровой и низкочастотной части прибора

Цифровая и низкочастотная часть прибора содержит:

- устройство управления и связи ТНСК.468360.350;

- устройство управления индикацией и клавиатурой ТНСК.468360.351;

• - устройство управления клавиатурой ТНСК.468360.352;

  В

  я

  Я

  О я я

  о к

• - индикатор DG-24064-02S2FBLY/H;

- оптический датчик поворота E50-2113-000X.

4.6.8.1   Устройство управления и связи ТНСК.468365.002

Устройство управления и связи ТНСК.468365.002 содержит следующие основные функциональные блоки:

• - процессор, обеспечивающий управление всеми ВЧ и СВЧ устройствами прибора и дистанционное управление по интерфейсам КОП и USB;

• - формирователь импульсного модулирующего сигнала (ФИМС);

• - генератор модулирующих сигналов для внутренней АМ и ЧМ (ГМС);

• - схему управления автоматической регулировкой мощности (АРМ);

  Л

  й

  я

  Я

  О я я

  о к

• - формирователь опорного сигнала для ФАПЧ-2 методом прямого цифрового синтеза (ПЦС);

• - систему ФАПЧ-1, синхронизующую тактовый синал для формирователя опорного сигнала для ФАПЧ-2.

  Я rt

  О с £

  Я Я S

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист

Процессор построен на основе микроконтроллера ATMEGA2561 и программируемой логической интегральной схемы (ПЛИС) типа CPLD. Управление ВЧ и СВЧ устройствами осуществляется по независимым однотипным каналам последовательного вида. В каждом управляемом устройстве расположена своя более простая микросхема ПЛИС типа CPLD, преобразующая последовательное управление в параллельные исполнительные команды и каналы приёма.

Интерфейс КОП выполнен на ПЛИС типа FPGA, связанной с процессором. Адрес КОП при включении прибора записывается в один из регистров ПЛИС из энергонезависимой памяти процессора и может быть изменён при помощи органов управления передней панели.

В тракте АМ уровень устанавливается таким образом , чтобы при включении АМ и при увеличении коэффициента модуляции сохранялась не средняя мощность, а максимальная (см. рисунок 4.10 - это связано с ограничением пиковой мощности выходного усилителя прибора.

4.6.8.2   Устройство управления индикацией и клавиатурой ТНСК.468360.351 и устройство управления клавиатурой ТНСК.468360.352

Устройство управления индикацией и клавиатурой ТНСК.468360.351 и устройство управления клавиатурой ТНСК.468360.352 функционально представляют собой единый блок. Разделение на две печатные платы вынуждено ограниченностью площади передней панели. Эти две печатные платы соединены парой врубных соединителей поверхностного монтажа.

К устройству управления индикацией и клавиатурой ТНСК.468360.351 подключён оптический датчик поворота E50-2113-000X, на который помещена вращающаяся ручка.

Для обработки клавиш, вращающейся ручки и управления индикацией служит микроконтроллер ATMEGA2561. Его отличием от микроконтроллера, стоящего в устройстве управления ТНСК.468360.350, является питание +5 В вследствие 5-вольтового питания жидкокристаллического индикатора. Передача информации между двумя микроконтроллерами

ТНСК.411653.005 РЭ осуществляется в последовательном виде через преобразователи уровня 5/3,3 В, расположенные в стоящего в устройстве управления ТНСК.468360.350.

При поступлении команды о нажатой клавише или о повороте вращающейся ручки, микроконтроллер устройства управления индикацией и клавиатурой ТНСК.468360.351 обрабатывает её и выдаёт информацию об изменении соответствующих параметров микроконтроллеру устройства управления ТНСК.468360.350. Микроконтроллер устройства управления ТНСК.468360.350 отвечает подтверждением о принятой информации.

Пока микроконтроллер устройства управления индикацией и клавиатурой ТНСК.468360.351 не получит этого подтверждения, изменения параметров на экране не произойдёт.

Для регулировки контрастности жидкокристаллического индикатора установлен цифровой потенциометр D5160, который управляется от микроконтроллера через меню СИСТ»

4.6.9 Блок питания ТНСК.436237.006 и узел печатный ТНСК.687241.350

Функциональная электрическая схема блока питания прибора приведена на рисунке 4.11 . Питание ~220 В подаётся на трёхполюсный соединитель, конструктивно объединённый с сетевым выключателем, фильтром и двумя предохранителями по 2,5 А в покупном изделии PE0S0DZ6C фирмы CORCOM. .Этот выключатель, расположенный на задней панели, полностью отключает питание прибора.

Затем переменное напряжение 220 В поступает на два импульсных преобразователя напряжения из переменного в постоянное, один из которых - маломощный источник 15 В -включён постоянно. Другой преобразователь - источник 24 В, 100 Вт - включается под управлением клавиши |($>)| узла печатного ТНСК.687241.350.

Маломощный источник 15 В питает два линейных стабилизатора, с которых питание подаётся на узел печатный ТНСК.687241.350 для управления дежурным режимом и на кварцевый генератор для поддержания его термостата в прогретом состоянии. При частой работе с прибором рекомендуется не выключать питание полностью, а пользоваться дежурным режимом с целью поддержания частоты в наиболее стабильном состоянии.

4.7 Конструкция прибора

Конструкция прибора выполнена по функционально-блочному принципу построения радиоизмерительных приборов на базе несущего корпуса - БНК «Надел-85» (типоразмер -80x480x420мм).

В состав прибора входят конструктивно и функционально законченные блоки:

• - блок комбинированный ТНСК.468128.004;

• - блок питания ТНСК.436237.006;

• - блок системы индикации и управления, включающий в себя узел ТНСК.687241.350, оптический датчик поворота E50-2113-000X, индикатор 02S2FBLY/H, устройство управления индикацией и клавиатурой ТНСК.468360.351, управления клавиатурой ТНСК.468360.352;

  печатный

  DG-24064-устройство

• - преобразователь частоты 5-40 ГГц; а также функциональные узлы:

• - преобразователь напряжения ТНСК.435111.002;

• - устройство комбинированное ТНСК.468360.002;

• - аттенюатор ступенчатый 150-110-1;

• - головка генераторная MLXS-0820.

Функциональные блоки закреплены на боковых стенках и задней панели прибора. Преобразователь напряжения размещён на крышках блока питания. Функциональные СВЧ узлы установлены на шасси прибора. Головка генераторная закреплена с помощью радиатора охлаждения. Аттенюатор ступенчатый закреплён с помощью специального кронштейна.

Блок питания представляет собой печатный узел (многослойную печатную плату), на котором установлены модули преобразователей напряжения. Теплоотвод от поверхностей модулей осуществляется с помощью ребристых радиаторов. Печатный узел блока питания размещён в алюминиевом корпусе и закрыт экранирующими крышками. В корпусе блока имеются вентиляционные отверстия. На блоке установлены два вентилятора для обеспечения эффективного теплообмена. Соединитель фильтра питания, установленного в блоке питания, выходит на заднюю панель прибора.

Конструкция блока комбинированного содержит высокочастотные и низкочастотные узлы:

- блок опорных частот ТНСК.411653.004;

- система ФАПЧ-2 ТНСК.467870.002;

- система ФАПЧ-3 ТНСК.467870.003;

- система ФАПЧ-4 ТНСК.467870.004;

- система ФАПЧ-5 ТНСК.467870.005;

- печатный узел устройства управления и связи ТНСК.468365.002;

- СВЧ узел преобразователя частоты стробоскопического ТНСК.435124.002.

Блок системы индикации и управления прибором размещён на несущей передней панели. Блок состоит из жидкокристаллического индикатора, печатных узлов с клавиатурой, оптоэлектронного датчика поворота. На панели установлен коаксиальный переход с выходным соединителем прибора.

На задней панели прибора установлены коаксиальные соединители для внешних связей, коаксиальный переход с соединителем дополнительного выхода, клемма защитного заземления.

Высокочастотные связи между узлами и блоками внутри прибора осуществлены жесткими коаксиальными кабелями.

Расположение составных частей прибора и их крепление обеспечивает необходимую жесткость конструкции и доступ к ним при регулировке и ремонте.

Внешний вид прибора отвечает требованиям эргономики и технической эстетики.

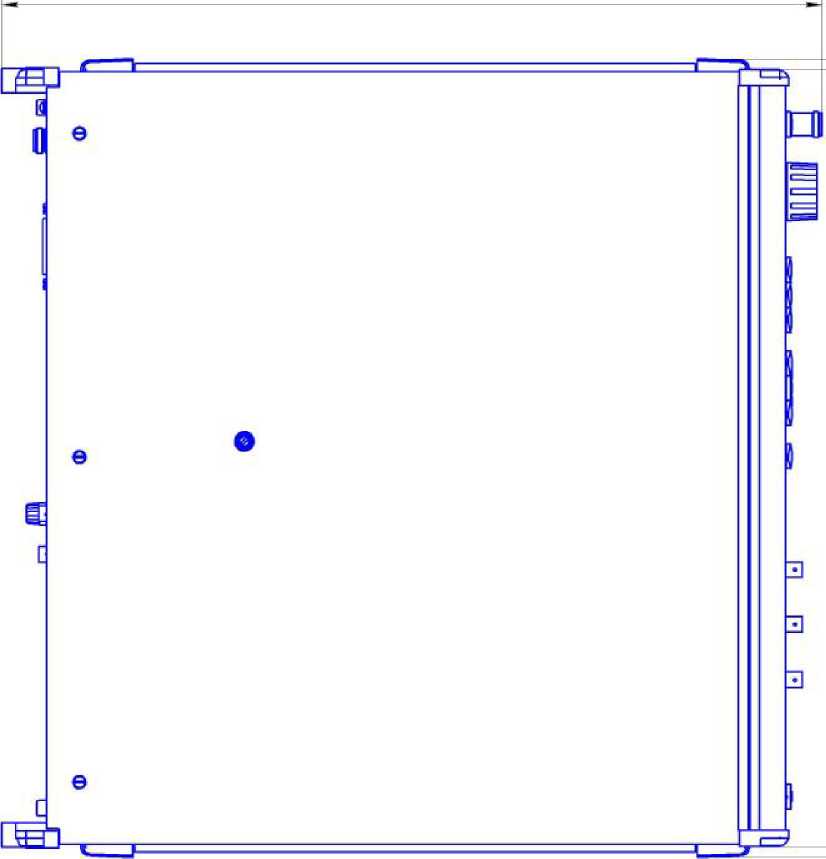

На рисунках 4.13 и 4.14 показана конструкция прибора и размещение его составных частей; на рисунках 4.15 и 4.16 - конструкция блока комбинированного и размещение его основных узлов; на рисунке 4.17 - конструкция устройства комбинированного и размещение его основных узлов.

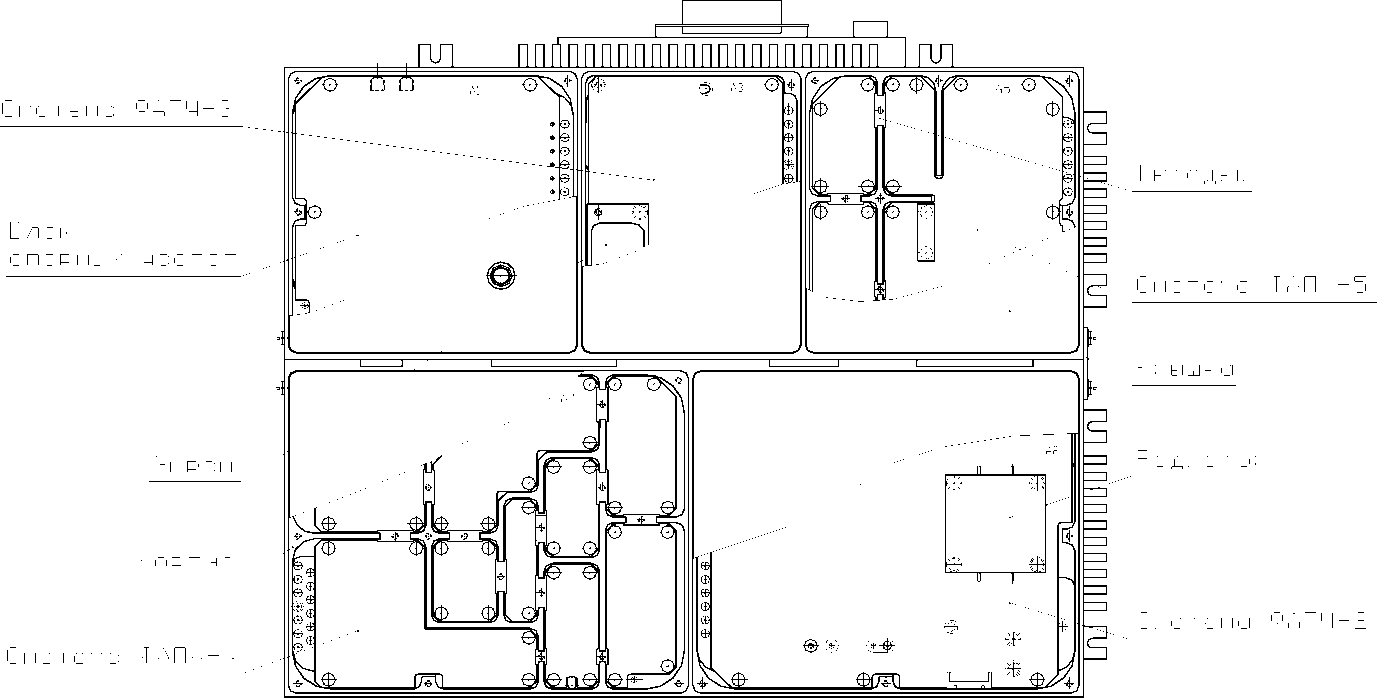

Рисунок 4.16 - Конструкция блока комбинированного ТНСК.468128.004, вид снизу

Инв. № подл.	Подпись и дата	Взам инв №	Инв. № дубл.	Подпись и дата

к

W

а

77

о

ч

£

fa о

о fa я я о О-

О О Oi

U

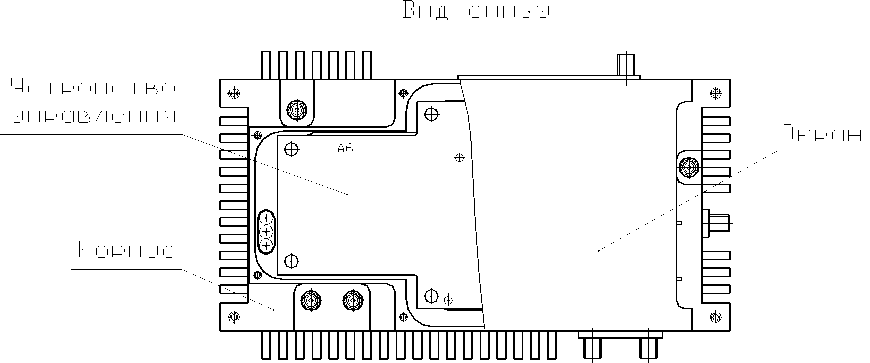

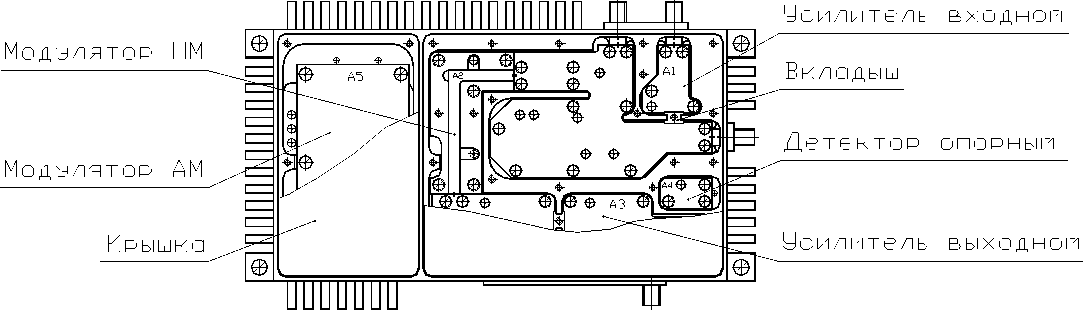

Рисунок 4.17- Конструкция устройства комбинированного ТНСК.468360.002

U1	S
о	н

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ И ПОРЯДОК

РАБОТЫ

5.1 Меры безопасности при работе с прибором и эксплуатационные ограничения

• 5.1.1   В процессе эксплуатации прибора следует ознакомиться с разделом 3 настоящего руководства по эксплуатации.

• 5.1.2 Недопустимо подавать постоянное напряжение более 20 В или менее минус 20 В на соединители передней панели: « О », и задней панели: « О ДОП», « G*10 MHz», « -© 5/10 MHz».

• 5.1.3  Недопустимо подавать на соединители « -— » передней панели и « (—■ ДОП», задней панели сигналы ВЧ/СВЧ, суммарной мощностью более 10 мВт.

• 5.1.4 Недопустимо подавать на соединители « 010 MHz» и « -£) 5/10 MHz» задней панели сигналы ВЧ/СВЧ, суммарной мощностью более 100 мВт.

• 5.1.5  Недопустимо подавать постоянное и/или импульсное напряжение более 0,3 В или менее минус 0,3 В на соединитель « G-ИМ». Нагрузка для этого выхода должна иметь активное сопротивление не менее 500 Ом. Ёмкость нагрузки не должна превышать 50 пФ.

• 5.1.6 Недопустимо подавать постоянное и/или импульсное напряжение более 5 В или менее минус 5 В на соединитель « -© ИМ ».

  в

  я

  -0

  О я я

  о к

• 5.1.7 Недопустимо подавать постоянное и/или импульсное напряжение более 3,5 В или менее минус 3,5 В на соединитель « -£■ АМ/ЧМ».

• 5.1.8 Недопустимо замыкать контакты соединителей «USB» и «КОП».

• 5.1.9   Подключение и отключение кабеля КОП должно производиться при выключенном приборе и при выключенных устройствах, уже подключённых к этому кабелю.

  Я ю

  £

  03

  Я S

  £

  03

  Я

  S

  s

  св

  м m

• 5.1.10  Недопустимо касание центральных контактов внешних соединителей прибора посторонними незаземлёнными предметами, телом при отсутствии заземляющего браслета (сопротивлением цепи заземления 1 МОм) и/или соединение их с незаземлёнными устройствами и/или корпусами других приборов.

• 5.1.11  Подключение (отключение) преобразователя частоты 5 - 40 ГГц к базовому блоку генератора Г4-232 - подсоединение (отсоединение) СВЧ-кабеля и кабеля для подачи питания и управляющих сигналов - должно производиться при выключенном приборе.

- поместить укладочный ящик в чехле в транспортный ящик, стенки которого выложены водонепроницаемой бумагой; - заполнить свободное пространство между стенками транспортного ящика и укладочного ящика амортизаторами; - поместить упаковочный лист под водонепроницаемую бумагу; - закрыть верхнюю крышку; - обить транспортный ящик лентой; - опломбировать транспортную упаковку. Основные, дополнительные и информационные надписи выполнить на транспортном ящике. Примечание - До включения прибора необходимо ознакомиться с разделами 3 и 5 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ И ПОРЯДОК РАБОТЫ
					ТНСК.411653.005 РЭ	Лист
						53
Изм	Лист	№ документа	Подпись	Дата

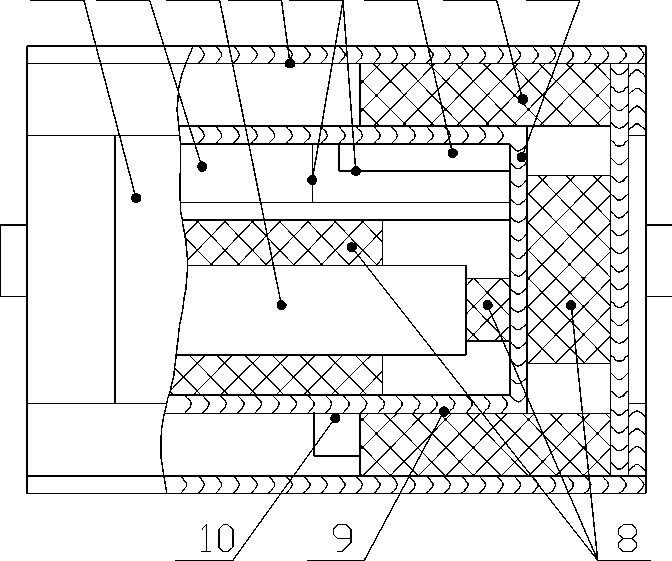

• 1. Ящик транспортный.

• 2. ЗИП-О.

• 3. Прибор.

• 4, 9. Полиэтиленовый пакет.

• 5. Эксплуатационная документация.

  s




• 6, 8. Амортизаторы.

• 7. Ящик укладочный.

10. Силикагель технический ШСМГ.

11. Бумага водонепроницаемая.

Рисунок 5.1 - Схема упаковки прибора

П р и м е ч а н и е - Клавиши <ф> и <ф> сразу активизируют новое значение. Нажатия клавиши «ВВОД» не требуется.

Нижние клавиши «—» и «^-» (позиция 3 на рисунке 5.3) переключают разделы «меню». Клавиша <ВВОД> (позиция 14 на рисунке 5.3) активизирует введенные цифровые значения. Клавиша «ОТМЕНА» (позиция 13 на рисунке 5.3) отменяет предыдущее действие, не подтверждённое нажатием клавиши «ВВОД».

• 1  Жидкокристаллический экран;

• 2 Клавиши выбора функции «меню»;

• 3  Клавиши приращения/уменьшения выбранной величины;

• 4  Клавиши цифрового наборного поля;

• 5  Группа индикаторов дистанционного управления;

• 6  Индикатор включения мощности сигнала;

• 7  Клавиша включения/отключения мощности сигнала;

• 8  Индикатор дежурного режима;

• 9  Клавиша включения питания;

• 10 Соединитель входа модуляции АМ/ЧМ («байонет»);

• 11 Соединитель входа модуляции ИМ («байонет»);

• 12 Соединитель выхода внутреннего источника импульсной модуляции («байонет»);

• 13 Клавиша «Отмена»;

• 14 Клавиша «Ввод»;

• 15 Ручка установки «Данные»;

• 16 Соединитель основного выхода прибора «50 Q»;

• 17 Индикатор нарушения стабилизации частоты и/или мощности сигнала;

Рисунок 5.3- Передняя панель

Лист

ТНСК.411653.005 РЭ

Вход «ИМ» (позиция 11 на рисунке 5.3) предназначен для подачи в прибор модулирующего импульсного сигнала в режиме внешней ИМ или сигнала внешнего запуска ИМ. Входное сопротивление - не менее 500 Ом.

Сигнал вход «ИМ» может иметь размах от 1 В до 10 В, но должен оставаться в пределах от минус 5 до 5 В. Порог срабатывания регулируется цифровым потенциометром, управляемым процессором, и может устанавливаться с передней панели или дистанционно через интерфейс КОП или USB в пределах от 0 до 3 В. Для уверенной работы входной сигнал должен отклоняться

модуляции. Он снимается через резистор 50 Ом с логического элемента КМОП с питанием 5 В. Этот выход имеет защиту от короткого замыкания на корпус прибора и может иметь нагрузку до 50 Ом. Рекомендуемое сопротивление нагрузки - не менее 200 Ом

5.3.1.7   Группа «Выход»

В группе «Выход » расположен соединитель основного выхода прибора (позиция 16 на рисунке 5.3) индикатор включения/отключения мощности сигнала (позиция 6 на рисунке 5.3) подаваемого на этот соединитель, индикатор нарушения стабилизации частоты и/или мощности сигнала (позиция 17 на рисунке5.3 ) и клавиша отключения мощности сигнала, подаваемого не соединитель основного выхода (позиция 7 на рисунке 5.3) Индикатор включения/отключения мощности подсвечен при включенной мощности, при отключенной - погашен. При нарушении синхронизации частоты и/или мощности сигнала подсвечивается индикатор «НЕСТАБ» (позиция 17 на рисунке 5.3) Причины нарушения синхронизации можно узнать, выбрав пункт «СИНХР» раздела меню «СИСТ»

• 5.3.2  Система «меню»

  £

  03

  Я

  S

  s

  св

  м m

5.3.2.1   Основные разделы

Система меню образована четырьмя основными разделами, переключаемыми клавишами «•^» и «^-» из группы « Отображение , управление и меню» (см. рисунок 5.3). Активный раздел выделяется инверсией (раздел «ГЛАВ» на рисунке 5.4)

5.3.2.2   «Меню», раздел «ГЛАВ» (главные параметры прибора)

Этот раздел «меню» позволяет устанавливать основные параметры прибора - несущую частоту выходного сигнала и мощность на основном и дополнительном выходах. Схема «меню» раздела «ГЛАВ» показана на рисунке 5.5.

Клавиша «КОРР» предназначена для коррекции мощности на основном выходе прибора. Коррекция заключается в автоматической компенсации дрейфа детектора и усилителя постоянного тока в системе автоматического регулирования мощности и дрейфа зависимости частоты от управляющего напряжения в генераторах прибора. При коррекции происходит также автоматическое сопряжение мощности прибора в режимах НК и ИМ. Коррекция может занимать время до одной минуты. Рекомендуется пользоваться этой клавишей после прогрева прибора в течение 30 минут, при отклонении условий работы от нормальных, а также при индикации «НЕСТАБ» на передней панели прибора.

ТНСК.411653.005 РЭ 5.3.2.3   «Меню», раздел «МОД» (модуляция)

Этот раздел позволяет устанавливать параметры модуляции - АМ, ИМ и ЧМ. Схема «меню»

раздела «МОД» показана на рисунке 5.6

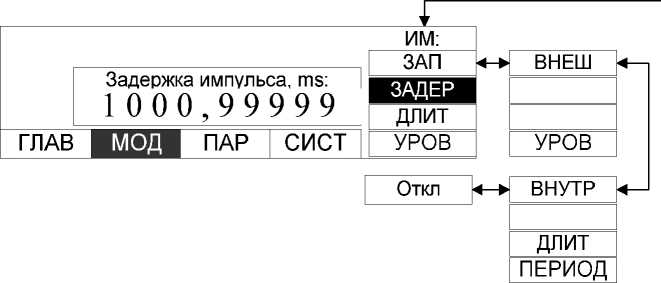

Рисунок 5.6 - «Меню», раздел «МОД» (параметры модуляции)

ТНСК.411653.005 РЭ 5.3.2.4   Меню», раздел «ПАР» (параметры)

Этот раздел позволяет устанавливать следующие параметры:

- шаги приращения/уменьшения некоторых параметров прибора клавишами <ф> и <ф> или при помощи вращающейся ручки;

• -  единицы представления мощности: децибелы относительно милливатта (<dBm>), децибелы относительно вольта (<dBV>), вольты/милливольты/микровольты/нановольты среднего квадртического значения («mV») или милливатты/микроватты/нановатты/пиковатты («mW») -клавиша < ЕД М>;

• -  Схема «меню» раздела «ПАР» показана на рисунке 5.7.




  Рисунок 5.7 - «Меню», раздел «ПАР» (параметры установки частоты и мощности)

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист

В таблице  5.1 приведено соответствие клавиш раздела «меню «ПАР»» изменяемым параметрам.

Таблица 5.1

Клавиша «меню»	Изменяемый параметр
ШАГ Ч	Частота на основном и дополнительном выходах.
ШАГ М	Мощность на основном выходе.
ШАГ Fмод	Модулирующие частоты в режимах АМ и ЧМ.
ШАГ Т	Все временные параметры внутреннего источника импульсной модуляции: задержка, длительность и период.
ШАГ Д ВЧ	Девиация в режиме ВЧ ЧМ.
ШАГ Д НЧ	Девиация в режиме НЧ ЧМ.

5.3.2.5   «Меню», раздел «СИСТ» (система)

Этот раздел позволяет изменять системные установки:

• -  запомнить настройки прибора (частоту, мощность, виды модуляции и др.) - клавиша «СОСТ>П»;



• -  восстановить запомненные настройки прибора - клавиша «СОСТ<П»;

• -  восстановить исходные настройки прибора, с которыми он поставляется - клавиша «Пред Уст»;

• -  производить регулировку контрастности ЖКИ - клавиша «КОНТРАСТ» ;



• - изменять адрес прибора для интерфейса КОП - клавиша «АДРЕС»;

• - устанавливать режим ТПМ для интерфейса КОП - клавиша «ТПМ Вкл»;

• -  контролировать состояние систем ФАПЧ, АРМ и наличие сигнала внешнего опорного источника - клавиша «СИНХР»;



• -  проводить диагностику прибора - клавиша «ТЕСТ».

Схема «меню» раздела «СИСТ» показана на рисунке 5.8.

				СИСТ 1: Сост>П Сост<П ПредУст
ГЛАВ	МОД	ПАР	СИСТ	Больше

£

	Адрес: 1 0				ТПМ выкл	-«—►! ТПМ вкл
ГЛАВ		мод	ПАР	СИСТ |

Рисунок 5.8 - «Меню», раздел «СИСТ» (система)

5.3.3.1   Дополнительный выход

На дополнительный выход (позиция 9 на рисунке 5.9) выведен сигнал, когерентный сигналу на основном выходе на передней панели прибора. Он подвержен частотной модуляции так же, как и сигнал на основном выходе. При других видах модуляции сигнал на дополнительном выходе остаётся гармоническим. Мощность на дополнительном выходе не стабилизирована, поэтому при установке этой мощности используются условные единицы ослабления, равные приблизительно от 0,5 до 0,6 дБ. Выходное сопротивление - 50 Ом.

В диапазоне 20-40 ГГц частота на выходе «ДОП» равна половине частоты на выходе преобразователя частоты 5-40 ГГц.

5.3.3.2   Соединители дистанционного управления

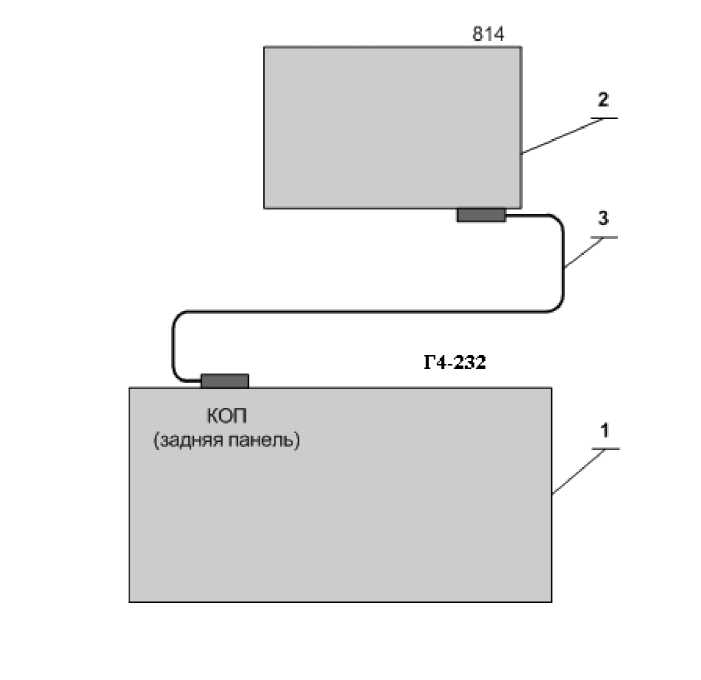

Соединитель «КОП» (позиция 10 на рисунке 5.9) предназначен для дистанционного управления прибором через последовательно-параллельный интерфейс, отвечающий требованиям ГОСТ 26.003 (интерфейс КОП).

Соединитель «USB » (позиция 2 на рисунке 5.9) предназначен для для обеспечения информационной совместимости с ПЭВМ. Мнемоника команд и форматы информации, передаваемых через этот интерфейс совпадают с мнемоникой команд и форматами информации, передаваемыми через интерфейс КОП.

5.3.3.3   Соединители сигналов опорной частоты

Вход «5/10/20 МГц» (позиция 4 на рисунке 5.9) предназначен для подачи в прибор сигнала внешней опорной частоты 5 , 10 или 20 МГц. Входное сопротивление - 50 Ом.

На выход «10 МГц (позиция 5 на рисунке 5.9) выведен сигнал с частотой 10 МГц из блока опорных частот прибора. Выходное сопротивление - 50 Ом, среднеквадратическое значение напряжение на нагрузке 50 Ом - 500 мВ.

5.3.3.4   Соединитель питания прибора

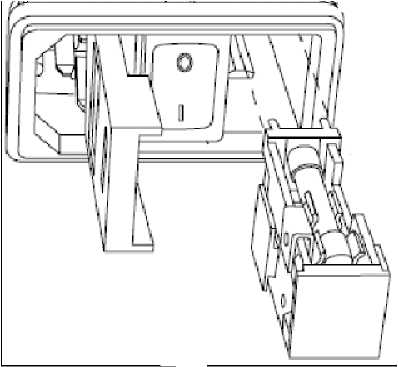

Трёхконтактный соединитель (позиция 7 на рисунке 5.9) предназначен для подключения прибора к сети 220 В, 50 Гц через шнур питания SCZ-1R, входящий в комплект поставки прибора. Он содержит сетевой выключатель (позиция 8 на рисунке 5.9) и две вставки плавкие, находящиеся спр ава от этого выключателя под крышкой.

5.3.3.5   Соединитель входа преобразователя частоты

Соединитель входа преобразователя частоты ( позиция 1 на рисунке 5.9) предназначен для расширения диапазона частот генератора до 37,5 ГГц путем подключения к преобразователю

5.4 Подготовка к работе

• 1) Поставить выключатель «0/I» на задней панели в положение «0» (отключено);

• 2) Подключить кабель питания к прибору и сети 220 В, 50 Гц;

Примечание - Необходимо убедиться, что розетка сети имеет исправные контакты защитного заземления. Рекомендуется также продублировать заземление клеммой защитного заземления, находящейся на задней панели генератора Г4-232. Все приборы, подключаемые к генератору Г4-232 во время работы, должны быть обязательно заземлены;

• 3) Поставить выключатель «0/I» на задней панели в положение «I» (включено) и убедиться, что на передней панели в группе «Питание» включилась подсветка красного индикатора;

• 4) Включить прибор клавишей из группы «Питание» на передней панели;

• 5) После загрузки программы и проведения автоматической диагностики - через несколько секунд - прибор готов к работе.

  в

  я

  Я

  О я я

  о к

Примечание - Рекомендуется заранее (за 1-2 часа) до начала работы проделать действия с п. 1 по п. 3. В этом случае прибор будет находиться в дежурном режиме, в котором подаётся питания на внутренний термостатированный источник опорной частоты. Заблаговременный прогрев термостата внутреннего опорного источника гарантирует стабильность частоты генератора Г4-230. При кратковременных выключениях рекомендуется пользоваться дежурным режимом и не отключать питание полностью. При длительных перерывах в работе, например, между рабочими днями, следует отключать питание выключателем «0/I» на задней панели - поставить его в положение «0» и убедиться, что на передней панели не подсвечен ни один индикатор.

5.5 Работа с прибором (примеры установки основных режимов)

Большая часть параметров прибора имеет числовые значения (целые или в виде десятичных дробей). Ввод значения производится в активной зоне экрана, ограниченной прямоугольной рамкой и находящейся приблизительно в центре экрана. Вводимая величина (частота, мощность и др.) должна быть сначала активизирована соответствующей клавишей «меню» (см. ниже).

Ввод может производиться тремя способами:

- в явном виде с помощью цифрового наборного поля ;

- пошаговым приращением/уменьшением с помощью вращающейся ручки (приращение

происходит при вращении по часовой стрелке, уменьшение - против часовой стрелки; ручка снабжена магнитным фиксатором положений, позволяющим ощущать рукой каждое изменение на один шаг);

- пошаговым приращением/уменьшением с помощью клавиш <ф> и <ф>.

При вводе значения с помощью цифрового наборного поля вводимая величина отображается на экране в инверсном виде по яркости. При этом изменяемый параметр прибора имеет старое значение, и оно не изменяется до нажатия клавиши «ВВОД».

Для удобства ввода частоты сигнала на основном и дополнительном выходах, мощности на основном выходе или на выходе преобразователя частоты, если он подключен, и временных параметров ИМ клавишам «меню» придаются функции разных единиц. В диапазоне 20-37,5 ГГц частота на выходе «ДОП» равна половине частоты на выходе преобразователя частоты 5-40 ГГц.

Пошаговое изменение с помощью вращающейся ручки или с помощью клавиш <ф> и <ф> не требует нажатия клавиши «ВВОД» - значение активизированного параметра изменяется одновременно с изменением на экране.

Шаг изменения параметра прибора (частоты, мощности и др.) может быть установлен в меню «ПАР»

5.5.2  Установка частоты сигналов на основном и дополнительном выходах

клавишами «^» и «^» из группы «Отображение/управление/меню» активизировать раздел «меню» «ГЛАВ»;

- нажать клавишу «ЧАСТОТА »;

- ввести значение частоты в гигагерцах/мегагерцах/килогерцах/герцах при помощи клавиш цифрового наборного поля из группы «Данные, или изменить значение частоты при помощи клавиш <ф» и <ф» из группы «Отображение/управление/меню», или изменить значение частоты управлении рекомендуется перед перестройкой частоты в режиме ВЧ ЧМ отключить модуляцию, перестроить частоту, а затем вновь включить ВЧ ЧМ.

5.5.3  Установка мощности сигнала на основном выходе или на выходе преобразователя частоты

- клавишами «-^» и «^-» из группы «Отображение/управление/меню» активизировать раздел «меню» «ГЛАВ»;

• - нажать клавишу «МОЩН»;

• - ввести значение мощности при помощи клавиш цифрового наборного поля из группы «Данные» в единицах, установленных в «меню» «ПАР» или изменить значение мощности при помощи клавиш «f» и «J,» из группы «Отображение/управление/меню», или изменить значение мощности при помощи вращающейся ручки из группы «Данные»;

- если значение мощности введено при помощи клавиш цифрового наборного поля из группы «Данные», нажать клавишу «ВВОД» или одну из клавиш «меню» с отображаемой размерностью «V»/«mV»/«uV»/«nV» или «mW»/«uW»/«nW»/«pW» (размерности миковольт и микроватт отображаются на экране прибора как «uV» и «uW»).

Примечания:

• 1 Прибор позволяет устанавливать мощность в пределах , которые шире, чем гарантировано в технических характеристиках. Это, с одной стороны, расширяет функциональные возможности прибора, а, с другой стороны, таит опасность, что реальная мощность не будет соответствовать установленному значению. Технические храктеристики прибора гарантируются только при установленной мощности в пределах норм, заданных в п. 4.4.7 . При установленоой мощности вне этих пределов оператор должен сам по внешним признакам следить, насколько технические характеристики прибора (прежде всего мощность и характеристики амплитудной модуляции) удовлетворяют его задачам.



• 2 Широкий диапазон изменения мощности сигнала на основном выходе прибора обеспечивается за счёт переключения механического ступенчатого аттенюатора с шагом 10 дБ и изменения мощности на входе этого аттенюатора с помощью системы АРМ с дискретностью 0,01 дБ. Переключение ступенчатого аттенюатора происходит при мощностях 3, минус 7, минус 17 и так далее до минус 97 дБм. При установленной мощности более 3 дБм аттенюатор имеет нулевое ослабление и мощности на его входе



  s св

PATT IN и выходе РУСТ совпадают. При установленной мощности 3 дБм и менее узнать мощность на входе ступенчатого аттенюатора PATT IN можно по формуле :

где Р_УСТ - установленная мощность (не более 3 дБм), выраженная в децибелах относительно милливатта (дБм). Например, при установленной мощности минус 6,99 дБм мощность на входе ступенчатого аттенюатора P_{ATT IN} равна 0,01 дБм, при установленной мощности минус 7 дБм - 13 дБм, при установленной мощности минус 104 дБм - 6 дБм. С целью уменьшения гармонических искажений

Лист

ТНСК.411653.005 РЭ рекомендуется использовать по возможности минимальный уровень мощности на входе ступенчатого аттенюатора. Для снижения уровня негармонических составляющих в спектре сигнала, наоборот, желательно использовать большую мощность на входе ступенчатого аттенюатора.

• 3 При включении холодного прибора и/или при работе в условиях, отличных от нормальных рекомендуется использовать клавишу «КОРР» (см. ниже).

5.5.4  Использование клавиши «КОРР» (коррекция)

Некоторые элементы прибора подвержены влиянию температуры окружающей среды, вследствие чего возникают дрейфы в цепях постоянного тока. В частности, постоянной смещение детектора в системе автоматической регулировки мощности (АРМ) зависит от температуры (АРМ стабилизирует мощность на основном выходе). Температурные изменения могут замедлять или нарушать захват ФАПЧ.

При включении холодного прибора и/или при работе в условиях, отличных от нормальных рекомендуется компенсировать возникающие смещения нажатием клавиши «КОРР»:

отключить все виды модуляции ;

клавишами «-^» и «^-» из группы «Отображение/управление/меню» активизировать раздел «меню» «ГЛАВ»;

- нажать клавишу «КОРР».

Если клавиша «КОРР» была нажата в непрогретом состоянии прибора и/или при работе в

условиях, отличных от нормальных, при возврате к нормальным условиям эксплуатации прогретого прибора следует нажать клавишу «КОРР» для восстановления нормальных состояний смещений в цепях постоянного тока прибора.

Основные ситуации, в которых следует использовать клавишу коррекции:

• - прибор используется в условиях, существенно отличающихся от нормальных;

  Я ю

  £

  п и К

• - предыдущее нажатие клавиши «КОРР» было произведено при непрогретом приборе или при условиях окружающей среды, отличающихся от текущих;

  £

  я я я

  S

  Я

  м

  m

• - в процессе работы наблюдается нарушение синхронизации ФАПЧ и/или АРМ -подсвечивается индикатор «НЕСТАБ» на передней панели или устанавливается в ноль соответствующее поле байта, передаваемого прибором по команде «G?» при дистанционном управлении

- Примечания :

1 Коррекция, как правило, занимает не более минуты, но иногда может занимать до трёх минут. В это время зона вывода мощности в верхней части экрана прибора затеняется мерцающим фоном. Не допускается использование органов управления прибором в процессе выполнения коррекции до окончания мерцания фона.

2 При включенной модуляции клавиша «КОРР » заблокирована.

5.5.5  Выбор единиц ввода и отображения мощности сигнала на основном выходе

• - клавишами «-^» и «^-» из группы «Отображение/управление/меню» активизировать раздел «меню» «ПАР»;

• - нажать клавишу «Ед М»;

• - выбрать один из режимов; мощность будет отображаться на экране прибора и вводиться в соответствии с таблицей 5.2.

  s





  Таблица 5.2

  Режим единиц мощности, выбираемый в меню «ПАР»	Единицы отображения и установки мощности цифровыми клавишами
  «dBm»	Децибелы относительно милливатта: 104д1О(Р[мВт])
  «dBV»	Децибелы относительно вольта (эффективное значение напряжения на нагрузке 50 Ом): 204д1О(иЭФФ[В])
  «mV»	Вольты/милливольты/микровольты/нановольты (эффективное значение напряжения на нагрузке 50 Ом); при отображении выбор масштабирующей приставки производится автоматически в зависимости от значения; при вводе мощности клавишам «меню» придаются функции ввода в вольтах/милливольтах/микровольтах/нановольтах («V»/«mV»/«uV»/«nV»), клавиша «ВВОД» устанавливает значение в милливольтах
  «mW»	Милливатты/микроватты/нановатты/пиковатты/фемтоватты; при отображении выбор масштабирующей приставки производится автоматически в зависимости от значения; при вводе мощности клавишам «меню» придаются функции ввода в милливаттах/микроваттах/нановаттах/пиковаттах («mW»/«uW»/«nW»/«pW»), клавиша «ВВОД» устанавливает значение в милливаттах

5.5.6  Включение/отключение мощности сигнала на основном выходе

• - нажать клавишу в группе «Выход» и установить требуемое состояние: подсвеченный светодиод зелёного свечения в группе «Выход» соответствует включенной мощности, погашенный - соответствует отключенной мощности.

5.5.7  Установка мощности сигнала на дополнительном выходе

• - клавишами «-^» и «^-» из группы «Отображение/управление/меню» активизировать раздел «меню» «ГЛАВ»;

Лист

ТНСК.411653.005 РЭ 5.5.27 Работа с непрерывным/однократным и внутренним/внешним запуском

Однократный и внешний запуск предусмотрены при амплитудно-импульсной модуляции (ИМ).

Для всех режимов внешнего запуска на вход «ИМ/ЗАП» должен быть подан импульсный сигнал в пределах ± 5 В. В приборе он поступает на компаратор, уровень срабатывания которого устанавливается пользователем в пределах от 0 до 3 В по нажатию клавиши «УРОВЕНЬ» в соответствующем «меню». Запуск происходит по положительному перепаду при превышении уровня срабатывания. Точность установки уровня срабатывания компаратора не нормируется -она составляет приблизительно ± 0,5 В. Поэтому рекомендуется методом подбора установить стабильное срабатывание внешнего запуска.

Для импульсной модуляции предусмотрено два режима с внешним запуском: режим внешней ИМ (ВНЕШ), при которой внешний сигнал асинхронно модулирует ВЧ сигнал, и режим однократного синхронного запуска (ЗАП), при котором по положительному перепаду внешнего сигнала запускается внутренний таймер, который через время задержки, установленное параметром ЗАДЕР, вызывает появление однократного импульса, открывающего прохождение ВЧ сигнала через модулятор на время, установленное параметром ДЛИТ. В большинстве случаев синхронный вид запуска в режиме ЗАП приводит к джиттеру момента запуска ± 2,5 нс. Устранить этот джиттер довольно сложно - необходимо синхронизовать источник внешнего запуска с

Лист

ТНСК.411653.005 РЭ

Детектор опорного сигнала в блоке опорных частот (БОЧ) определяет наличие сигнала уровнем не менее 125 мВ на входе «5/10/20 МГц» и переводит прибор в режим внешней опоры.

Определение наличия сигнала на входе «5/10/20 МГц» не зависит от его частоты и формы. Поэтому при подаче заведомо неверной частоты, например 4 МГц, прибор перейдёт в режим внешней опоры, но не сможет синхронизовать свой внутренний кварцевый генератор с внешним сигналом. В этом случае подсветится индикатор «НЕСТАБ» на передней панели.

Выбор частоты 5 10, или 20 МГц осуществляется попеременно с временем переключения приблизительно 1 с. Процесс переключения частоты прекращается после установления синхронизации (захват ФАПЧ-6).

Для определения, в каком режиме находится прибор - в режиме внешней или внутренней опоры - следует клавишами «-^» и «^-» из группы «Отображение/управление/меню» активизировать раздел «меню» «СИСТ»; нажать клавишу «БОЛЬШЕ»; нажать клавишу «Синхр». На экране отобразится режим работы и состояние ФАПЧ-4. Для режима внутренней опоры состояние ФАПЧ-6 не имеет значения. Для режима внешней опоры состояние ФАПЧ-6 определяет наличие/отсутствие синхронизации с сигналом внешней опоры (О - нормальная синхронизация, S - отсутствие синхронизации).

Наиболее вероятными причинами отсутствия нормальной синхронизации с внешним опорным источником могут быть следующие:

• - неточно установленная частота внешнего источника (если частота выходит за пределы 5 МГц ± 10 Гц 10 МГц ± 20 Гц или 20 МГц ± 40 Гц внутреннему кварцевому генератору может не хватить глубины регулировки частоты);

  • 4

  1О

  £

  я я

  • 5

• - чрезмерно большая паразитная девиация частоты внешнего опорного сигнала (рекомендуется использовать внешние источники с кратковременной нестабильностью (девиацией Аллана) в пределах ±10^-10 за секунду);

- недостаточный уровень сигнала на входе «5/10/20 МГц».

5.5.30 Работа с преобразователем частоты ТНСК.434849.001

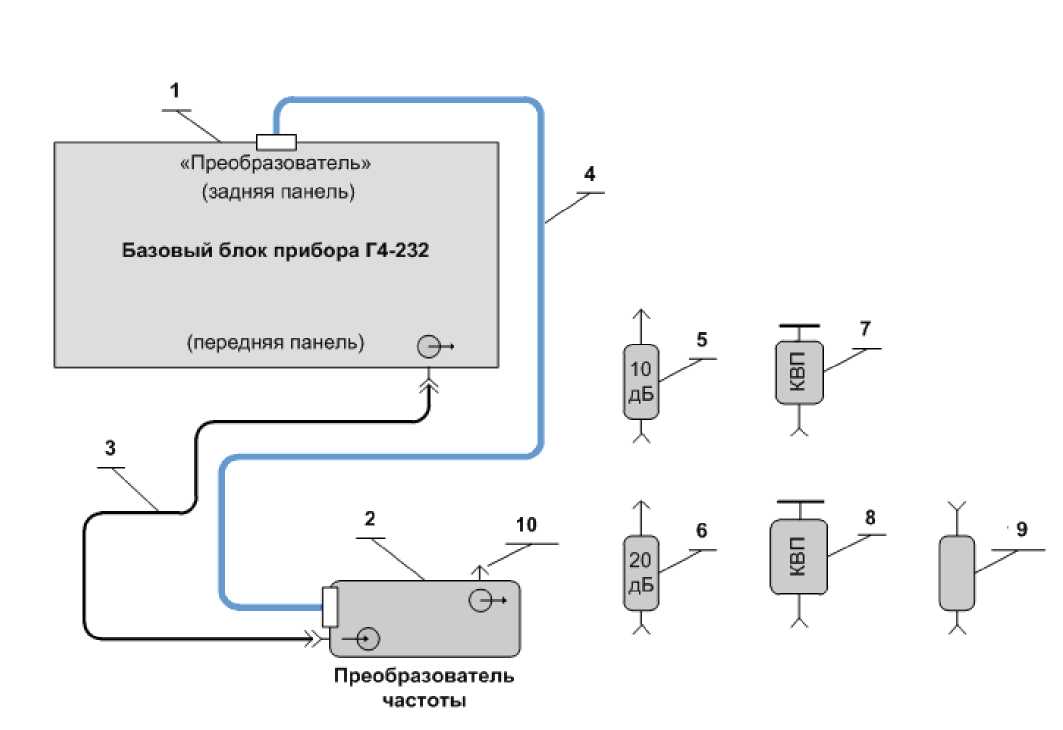

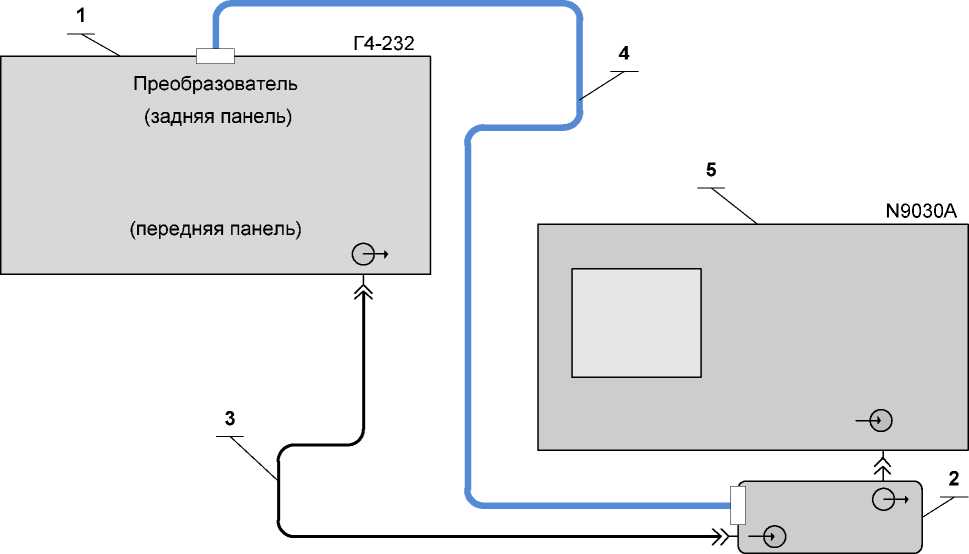

Схема подключения преобразователя частоты ТНСК.434849.001 к базовому блоку ТНСК.411653.003-02 показана на рисунке 5.11 .

Примечание - Не допускается подсоединение/отсоединение кабеля управления и питания при включённом приборе. Допускается не отключать питание полностью, достаточно перевести прибор в дежурный режим клавишей не передней панели (экран в этом режиме погашен, рядом с клавишей включения/отключения питания на передней панели подсвечен красный светодиод).

Преобразователь частоты имеет коаксиальный выход - 2,4/1,04 мм, вилка. Сигнал в диапазоне частот от 5 до 37,5 ГГц может сниматься непосредственно с этого выхода или с выхода одного из переходов из комплекта прибора. Технические требования к прибору устанавливают погрешность установки мощности на выходе одного из следующих переходов:

- в диапазоне частот от 5 до 17,85 ГГц на выходе коаксиального перехода SM3085 (2,4/1,04 мм, розетка - 7/3 мм, розетка);

• - в диапазоне частот от 17,850000000001 до 25,86 ГГц на волноводном выходе коаксиальноволноводного перехода (КВП) ТНСК.434543.002 (2,4/1,04 мм, розетка - 11 *5,5 мм, волновод);

• - в диапазоне частот от 25,860000000001 до 37,5 ГГц на волноводном выходе коаксиальноволноводного перехода (КВП) ТНСК.434543.001 (2,4/1,04 мм, розетка - 7,2*3,4 мм, волновод);

При использовании сигнала непосредственно с коаксиального выхода преобразователя частоты следует учитывать, что мощность на этом выходе превышает установленную на величину потерь в соответствующем переходе. Потери в переходах не превышают 1 дБ (типичное значение 0,5 дБ).

Для расширения диапазона выходной мощности можно использовать фиксированные аттенюаторы 10 и 20 дБ из комплекта прибора.

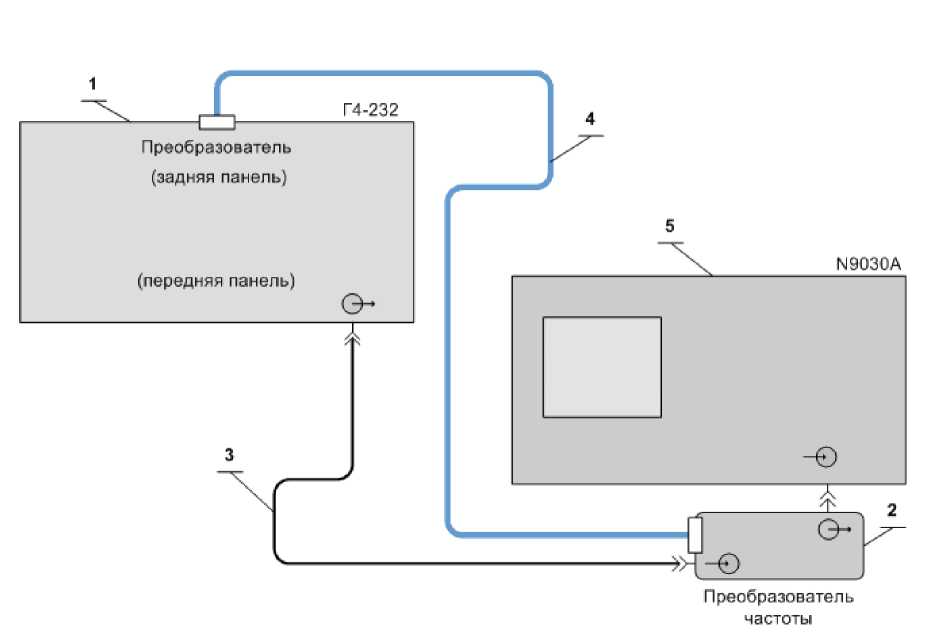

• 1  Базовый блок генератора сигналов высокочастотного Г4-232 ТНСК.411653.003-02;

• 2  Преобразователь частоты 5-37,5 ГГц ТНСК.434849.001;

• 3  Кабель соединительный СВЧ 4.852.793-01 (канал 7/3 мм, вилка-вилка) из комплекта

прибора Г4-232;

• 4  Кабель соединительный ТНСК.685621.012 из комплекта прибора Г4-232;

• 5  Аттенюатор 40 ЕН -10 ( ослабление 10 дБ , канал 2,4/1,04 мм);

• 6  Аттенюатор 40 ЕН -20 ( ослабление 20 дБ , канал 2,4/1,04 мм);

• 7  КВП ТНСК.434543.001 (2,4/1,04 мм, розетка - 7,2*3,4мм) из комплекта Г4-232;

• 8  КВП ТНСК.434543.002 (2,4/1,04 мм, розетка - 11 *5,5 мм) из комплекта Г4-232;

  £

  M к s

  s св

• 9  Переход коаксиальный SM3085 (2,4/1,04 мм, розетка - 7/3 мм, розетка);

• 10 Выход преобразователя частоты (2,4/1,04 мм, вилка).

Рисунок 5.11 - Подключение преобразователя частоты ТНСК.434849.001

Лист

• 6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ

  • 6.1 При проведении работ по техническому обслуживанию генератора сигналов высокочастотного Г4-232 необходимо соблюдать меры безопасности, приведённые в разделе 3.

  • 6.2 Виды контроля технического состояния и технического обслуживания прибора, а также периодичность и объём работ, выполняемых в процессе их проведения, определяются настоящим Руководством.

  • 6.3 Основным видом контроля технического состояния генератора сигналов высокочастотного Г4-232 является контрольный осмотр (КО) Г4-232 с целью определения степени готовности к применению или сохранности при хранении.

  • 6.4 Контрольный осмотр проводится лицом, эксплуатирующим прибор, ежедневно при использовании и ежемесячно, если прибор не используется по назначению и находится на хранении.

    • 6.4.1 Контрольный осмотр генератора сигналов высокочастотного Г4-232 включает

следующие операции:

- внешний осмотр для проверки отсутствия механических повреждений индикатора жидкокристаллического, передней и задней панелей, целостности пломб, надежности крепления органов подключения, целостности изоляционных и лакокрасочных покрытий, состояния контактных поверхностей входных и выходных соединителей;

- проверка чёткости нажатия клавиш передней панели и состояния надписей;

- проверка функционирования.

• 6.5 Техническое обслуживание включает следующие виды:

- ежедневное техническое обслуживание (ЕТО);

- техническое обслуживание №1 (ТО -1);

- техническое обслуживание №2 (ТО -2:);

- техническое обслуживание №1 при хранении (ТО-1х);

- техническое обслуживание №2 при хранении с переконсервацией (ТО -2х ПК).

• 6.5.1 Ежедневное техническое обслуживание проводится при подготовке генератора к использованию по назначению, совмещается с КО и включает:

- устранение выявленных при КО недостатков ;

Техническое обслуживание №1 выполняется в объеме ЕТО и дополнительно включает следующие операции:

- протирка контактов разъемов прибора этиловым спиртом ;

- проверку состояния и комплектности ЗИП;

- восстановление, при необходимости, лакокрасочных покрытий;

- проверка правильности ведения эксплуатационной документации;

- устранение выявленных недостатков .

Техническое обслуживание №1 проводится лицом, эксплуатирующим генератор Г4-232 без его вскрытия.

• 6.5.3 Техническое обслуживание № 2 проводится с периодичностью поверки Г4-232 и совмещается с ней, а также при постановке на длительное (более двух лет) хранение и включает следующие операции:

- операции ТО -l;

- периодическая поверка;

- консервация генератора сигналов высокочастотного Г 4-232 (выполняется при постановке Г4-232 на длительное хранение).

Техническое обслуживание №2 проводится лицом, эксплуатирующим генератор сигналов высокочастотного Г4-232, за исключением пункта «периодическая поверка», который выполняется аккредитованными метрологическими службами.

• 6.5.4 Результаты проведения ТО-l, ТО-2 заносятся в формуляр генератора сигналов высокочастотного Г4-232 с указанием даты проведения и подписываются лицом, проводившим техническое обслуживание.



• 6.6 Генератор сигналов высокочастотный Г4-232, находящийся на кратковременном и длительном хранении, подвергается периодическому техническому обслуживанию.

Техническое обслуживание №1  (ТО-1) генератора Г4-232, находящегося на

кратковременном хранении, проводится в объеме ЕТО один раз в 6 месяцев.

При длительном хранении прибора проводится ТО-1х и ТО-2х ПК.

Техническое обслуживание №1 при хранении проводится один раз в год лицом, ответственным за хранение генератора сигналов, и включает следующие операции:

• - проверка наличия генератора сигналов высокочастотного Г4-232;



• - внешний осмотр состояния упаковки;

• - проверка состояния учета и условий хранения;

• - проверка правильности ведения эксплуатационной документации.

Техническое обслуживание №2 при хранении с переконсервацией проводится лицом, ответственным за хранение генератора сигналов, один раз в пять лет, либо в сроки, назначенные по результатам ТО-1х, и включает следующие операции:

- операции ТО-1х;

- расконсервацию Г4-232;

- протирка этиловым спиртом контактов разъемов прибора и СВЧ узлов комплектов комбинированных;

- поверка генератора Г 4-232 в соответствии с разделом 8 настоящего Руководства;

- консервация генератора сигналов Г 4-232;

- проверка состояния эксплуатационной документации.

Поверка генератора сигналов высокочастотного Г4-232 при ТО-2х ПК проводится аккредитованными метрологическими службами.

Результаты проведения ТО-1х и ТО-2х ПК заносятся в формуляр Г4-232 с указанием даты проведения и подписываются лицом, ответственным за хранение.

• 6.7 Распаковывание и повторное упаковывание Г4-232 производится в соответствии с п.5.2 настоящего Руководства.

• 6.8 Критерием отказа Г4-232 является нарушение работоспособности и функционирования прибора.

• 6.9 Предельным состоянием Г4-232 является невозможность или нецелесообразность ремонта.

  Подпись и дата
  Инв. № дубл.
  Взам инв №
  Подпись и дата
  Инв. № подл.

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист

• 7 МЕТОДИКА ПОВЕРКИ

7.1 Общие положения

• 7.1.1 Настоящий раздел устанавливает методику и средства поверки генератора сигналов высокочастотного Г4-232.

7.1.2. Интервал между поверками 24 месяца

• 7.1.3 Методики, установленные в настоящем разделе, могут быть применены для проведения калибровки прибора при его использовании в сферах деятельности, не соответствующих сфере государственного регулирования обеспечения единства измерений.

7.2 Операции поверки

• 7.2.1 При проведении поверки должны производиться операции средства поверки, указанные в таблице 7.1 .






  Таблица 7.1

  Наименование операции	Номер пункта методики поверки	Проведение операции при
  		первичной поверке	периодической поверке
  Внешний осмотр	7.7	да	да
  Опробование
  Измерение электрического сопротивления изоляции сетевых цепей	7.8.1	да	нет
  Проверка функционирования прибора	7.8.2	да	да
  Проверка работы прибора при синхронизации его от внешнего источника опорной частоты 5, 10 или 20 МГц	7.8.3	да	нет
  Проверка автоматизированного режима работы прибора на соответствие ГОСТ 26.003	7.9.16	да	нет
  Подтверждение соответствия программного обеспечения прибора	7.10	да	да
  Определение метрологических характеристик
  Определение основной погрешности установки частоты	7.9.1	да	да
  Определение нестабильности частоты	7.9.2	да	нет
  Определение основной погрешности установки опорного уровня мощности 0 дБм (1 мВт) на основном выходе базового блока прибора и 10 дБм (10 мВт) на выходе преобразователя частоты	7.9.3	да	да

Лист

ТНСК.411653.005 РЭ

Продолжение таблицы 7.1

Наименование операции	Номер пункта методики поверки	Проведение операции при
		первичной поверке	периодической поверке
Определение     погрешности ослабления или усиления сигнала на основном выходе базового блока прибора и на выходе блока преобразователя частоты в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня	7.9.4	да	да
Определение нестабильности мощности на основном выходе базового блока прибора в режиме НК за любой 15-минутный интервал	7.9.5	да	нет
Определение максимального гарантированного уровня мощности на дополнительном выходе базового блока прибора и при работе с преобразователем частоты	7.9.6	да	нет
Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе базового блока и на выходе преобразователя частоты и относительного уровня гармоник в режиме НК	7.9.7 7.9.8	да	нет
Определение погрешности установки девиации частоты в режиме «ВЧ ЧМ» на основном выходе базового блока и на выходе преобразоывателя частоты	7.9.9	да	да
Определение погрешности установки девиации частоты в режиме «НЧ ЧМ» на основном выходе базового блока	7.9.10	да	да
Определение коэффициента гармоник огибающей ЧМ сигнала	7.9.11	да	да
Определение погрешности установки коэффициента АМ при работе от внутреннего и внешнего источника модулирующих сигналов	7.9.12	да	да
Определение коэффициента гармоник огибающей АМ сигнала	7.9.13	да	да
Определение параметров сигналав режиме ИМ от внутреннего и внешнего источников на основном выходе базового блока и на выходе преобразователя частоты	7.9.14	да	да (на основном выходе базового блока)
Определение КСВН	7.9.15	да	нет

началом   опробования провести проверку электрического сопротивления

следующие условия:

- при подаче на прибор сигнала внешней опорной частоты 4 МГц и 9 МГц с уровнем 125 мВ и частоты 19 МГц с уровнем 300 мВ подсвечивается индикатор «НЕСТАБ» красного свечения на передней панели прибора Г4-232;

при подаче на прибор сигнала внешней опорной частоты 5 МГц и 10 МГц с уровнями 125 и 800 мВ и частоты 20 МГц с уровнями 300 и 800 мВ гаснет подсветка индикатора «НЕСТАБ» красного свечения на передней панели прибора Г4-232.

• 7.8.4 Проверка программного обеспечения прибора

Проверку программного обеспечения прибора провести путём определения версии программного обеспечения (ПО) и контрольной суммы встроенными в прибор средствами.

При помощи клавиш передней панели прибора активизировать меню СИСТ (система), дважды нажать многофункциональную клавишу Больше, затем последовательно нажать многофункциональные клавиши Тест и Тест ПО. По отображаемой на экране прибора информации определить версию ПО и контрольную сумму.

Результаты проверки считать удовлетворительными, если версия ПО - первая -ver 1.0, а контрольная сумма равна А138.

7.9 Определение метрологических характеристки прибора

ВНИМАНИЕ! Поверку генератора сигналов высокочастотного Г4-232 следует проводить в режиме без модуляции, если иное особо не оговорено в приведённых ниже методиках. Прибор должен быть прогрет не менее 30 минут. После прогрева прибора следует провести коррекцию мощности на основном выходе - нажать клавишу «КОРР».

7.9.1 Определение основной погрешности установки частоты

• 7.9.1.1. Определение основной погрешности частоты на основном выходе базового блока

  £

  03

  Я

  S

  s

  св

  м m

Определение основной погрешности установки частоты провести путем измерения частоты генерируемых колебаний в режиме НК с помощью частотомера универсального. Приборы соединяют по схеме, показанной на рисунке 7.1. Кабель между выходом опорной частоты частотомера и входом «5/10/20 MHz» генератора (показан на рисунке штриховой линией) не подключать. Измерения следует проводить на трёх частотах рабочего диапазона: 5 ГГц, 10 ГГц и 20 ГГц.

Установить время счёта частотомера равное 1 с.. Установить уровень выходного сигнала прибора, обеспечивающий нормальную работу частотомера. Частоту проверки f уст устанавливать по индикатору прибора Г4-232.

Погрешность установки частоты Д/ вычислить по формуле:

4^f fy<CT ^/изм

где /_изм, /_уст - измеренное и установленное значения частот.

Результаты поверки считать удовлетворительными, если определённая по формуле (2). погрешность установки частоты находится в пределах ± 1,5 кГц при установленной частоте 5 ГГц, ± 3 кГц при установленной частоте 10 ГГц и ± 6 кГц при установленной частоте 20 ГГц.

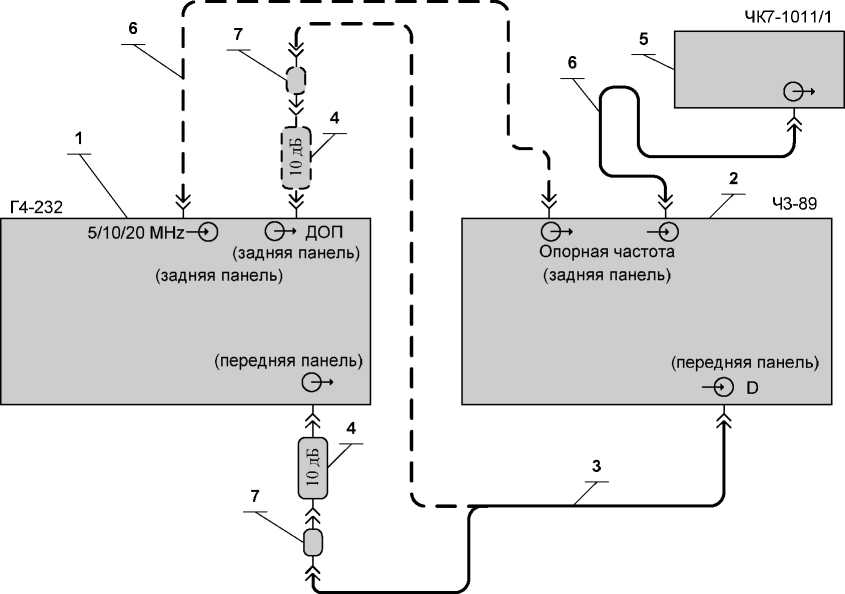

Рисунок 7.1 -Схема подключения приборов для измерения диапазона частот, основной погрешности установки частоты и дискретности установки частоты

• 7.9.1.2. Определение основной погрешности установки частоты на выходе преобразователя частоты.

Определение основной погрешности установки частоты на выходе преобразователя 537,5 ГГц проводят путём измерения частоты генерируемых колебаний в режиме НК с помощью

Лист

ТНСК.411653.005 РЭ частотомера универсального по схеме соединений приборов, показанной на рисунке 7.2. Кабель между выходом опорной частоты частотмера и входом «5/10/20 MHz» генератора не подключают (показан штриховой линией).

Измерения провести на трёх частотах рабочего диапазона: 5 ГГц, 20 ГГц и 37,5 ГГц.

Установить время счёта частотомера равное 1 с. Установить уровень выходного сигнала прибора, обеспечивающий нормальную работу частотомера. Частоту проверки f уст устанавливать по индикатору прибора Г4-232.

Погрешность установки частоты Af вычислить по формуле (2).

Результаты поверки считать удовлетворительными, если определённая по формуле (2) погрешность установки частоты находится в пределах ± 1,5 кГц при установленной частоте 5 ГГц, ± 6 кГц при установленной частоте 20 ГГц и ± 11,2 5кГц при установленной частоте 37,5 ГГц.

• 1 Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Частотомер универсальный Ч3-89;

• 3  Преобразователь частоты 5 -37,5 ГГц ТНСК.434849.001;

• 4  Кабель соединительный СВЧ 4.852.793-01 (канал 7/3 мм, вилка-вилка) из комплекта прибора Г4-232;

• 5  Кабель соединительный ТНСК.685621.012 из комплекта прибора Г4-232;

• 6  Аттенюатор 40 ЕН-10 (ослабление 10 дБ, канал 2,4/1,04 мм);

• 7  Кабель соединительный ВЧ 4.852.517-08 («байонет»-«байонет») из комплекта Г4-232;

• 8  Компаратор частотный ЧК7-1011/1.

Рисунок 7.2-Схема подключения приборов для определения основной погрешности установки частоты, нестабильности частоты и дискретности установки частоты на выходе преобразователя частоты 5-37,5 ГГц

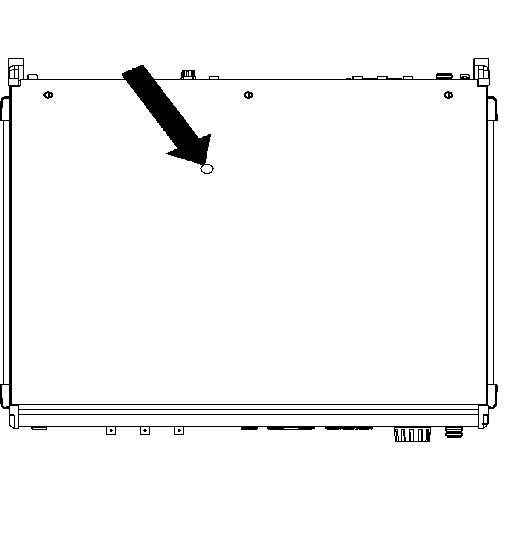

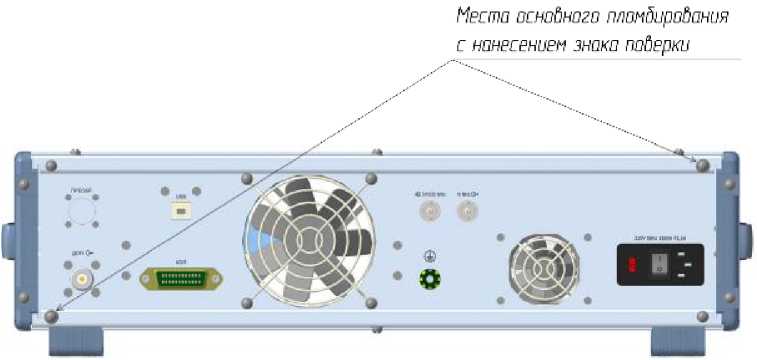

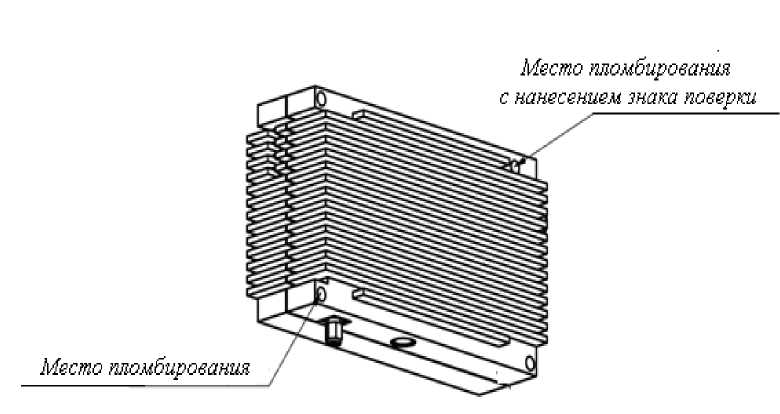

• 7.9.1.3 При периодической поверке выключить питание прибора, отключить шнур питания от сети. Удалить пломбу и защитный винт из отверстия в верхней крышке прибора, через

которое осуществляется доступ к регулировочному резистору (см. рисунок 7.3

Собрать схему, соединения приборов, показанную на рисунке 7.1. Кабель между выходом опорной частоты частотомера и входом «5/10 MHz» генератора (показан на рисунке штриховой линией) не подключать.

Включить приборы, установить частоту 10 ГГц и прогреть приборы не менее часа. При помощи тонкой отвёртки, вращая регулировочный винт многооборотного регулировочного резистора, установить частоту насколько возможно точно равную 10 ГГц по показаниям частотомера. Погрешность установки частоты 10 ГГц после настройки должна быть в пределах ± 1 кГц.

После настройки частоты вернуть на место защитный винт и опломбировать прибор Примечание - Для экономии времени при поверке рекомендуется заранее включить частотомер и проверяемый генератор. В случае, если время выключенного состояния генератора и/или частотомера при вскрытии пломбы или других действиях не превышало 15 минут, прогрев приборов достаточно проводить в течение 15 минут.

7.9.2 Определение нестабильности частоты Определение нестабильности частоты провести путем измерения частоты генерируемых колебаний в режиме НК с помощью частотомера универсального. Приборы соединяют по схеме , показанной на рисунке 7.1 . Кабель между выходом опорной частоты частотомера и входом «5/10/20 MHz» генератора (показан на рисунке штриховой линией) не подключить. Время счёта частотомера установить 10 с. Уровень выходного сигнала прибора должен обеспечивать нормальную работу частотомера. После включения прибора установить частоту 20 ГГц, выдержать в течение 1 ч и провести измерения частоты через каждые 3 мин в пятнадцатиминутном интервале времени. Значения нестабильности частоты вычислить по формуле А = fMakc - fMUH                                         (3) где fMakC, fMUH - наибольшее и наименьшее значение частоты в 15-минутном интервале времени. Результаты поверки считать удовлетворительными, если вычисленная по формуле 3 нестабильность частоты не превышает 20 Гц.
					ТНСК.411653.005 РЭ	Лист
						102
Изм	Лист	№ документа	Подпись	Дата

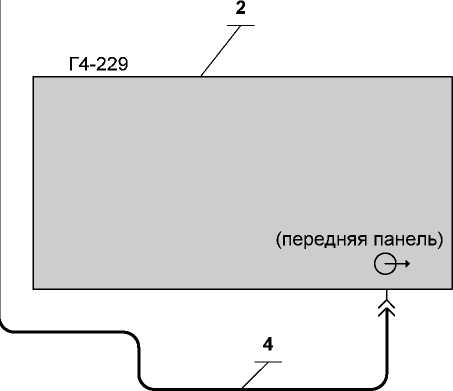

• 1 Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Генератор сигналов высокочастотный Г4-229;

• 3  Переход коаксиальный ЯНТИ.434541.011  (7/3, розетка -  «байонет», вилка) из

комплекта ДК1-26;

• 4  Кабель соединительный ВЧ 4.852.793-01 из комплекта прибора (7/3-7/3).

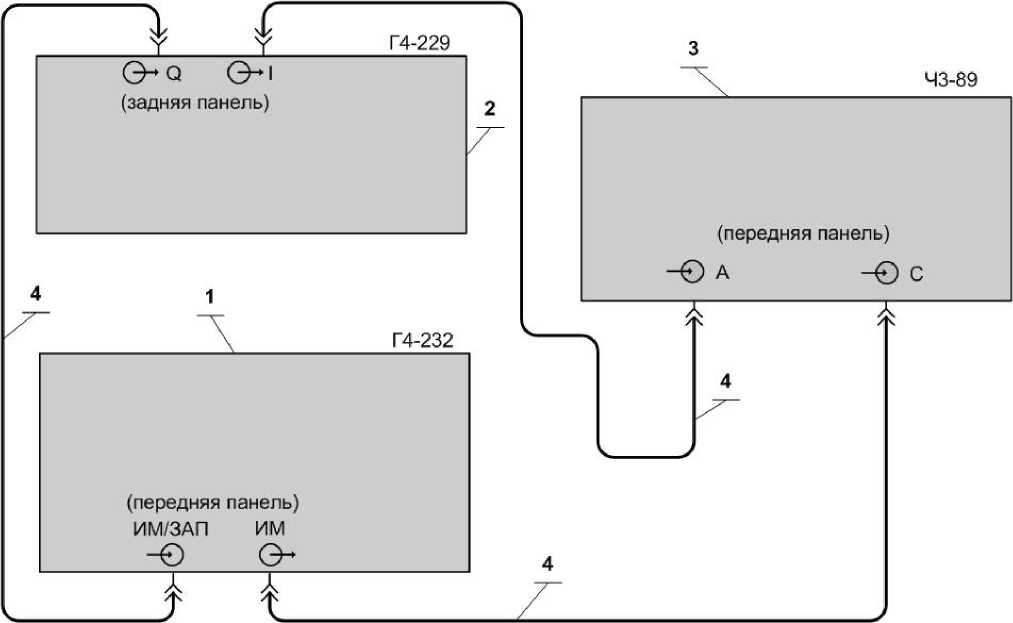

Рисунок 7.4 - Схема подключения приборов для проверки работы прибора при синхронизации его от внешнего источника опорной частоты 5 МГ, 10 МГц, или 20 МГц.

• 7.9.3    Определение основной погрешности установки опорного уровня

мощности

• 7.9.3.1 Определение основной погрешности установки опорного уровня мощности

0 дБм (1 мВт) на основном выходе базового блока прибора

Определение основной погрешности установки уровня выходной мощности 0 дБм (1 мВт) основном выходе базового блока прибора провести в режиме НК путем измерения мощности на основном выходе. Приборы соединить по схеме, приведенной на рисунке 7.5

Измерение провести при уровне выходной мощности 0 мВт (1 дБм) на частотах 5 ГГц, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 и 17,85 ГГц.

Затем приборы соединить по схеме, приведенной на рисунке 7.6

Измерение провести при уровне выходной мощности 0 мВт (1 дБм) на основном выходе базового блока на частотах 18, 19 и 20 ГГц.

Погрешность установки уровня выходной мощности в децибелах вычислить по формуле

P dpo = 10 • lg _?

изм

где Р_изм - измеренное значение выходной мощности, мВт;

Руст - установленное значение выходной мощности, мВт.

Результаты поверки считать удовлетворительными, если погрешность установки уровня выходной мощности не выходит за пределы ±1 дБ для установленных частот 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 и 17,85 ГГц и ±1,5 дБ для установленных частот 18, 19 и 20 ГГц.

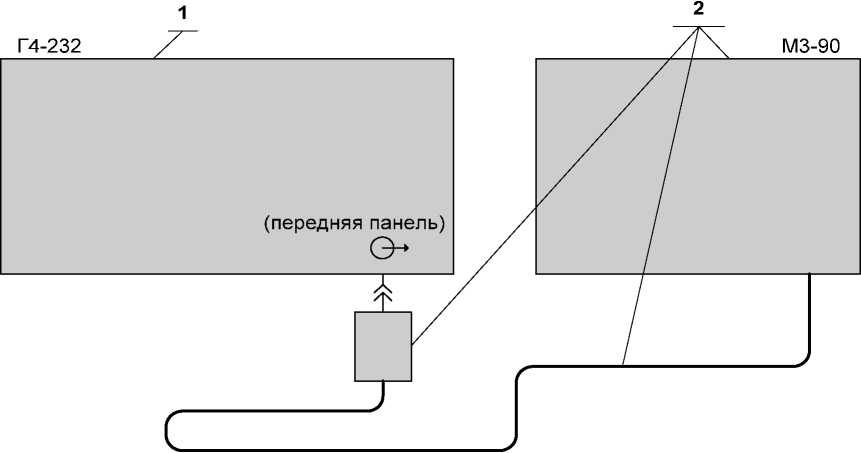

• 1 Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Ваттметр поглощаемой мощности М3-90.

Рисунок 7.5 - Схема подключения приборов для определения основной погрешности установки олпорного уровня мощности 0 дБм (1 мВт) на основном выходе базового блока на частотах до 17,85 ГГц включительно

Г4-232

1

2

• 1 Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Ваттметр поглощаемой мощности М3-91;

• 3  Переход коаксиальный 434542.010 (2,4/1, розетка - 7/3, вилка) из комплекта Ч3-89;

• 4  КВП ЯНТИ.434543.022 (волновод 11 *5,5 - 2,4/1, вилка) из комплекта ДК1-26.

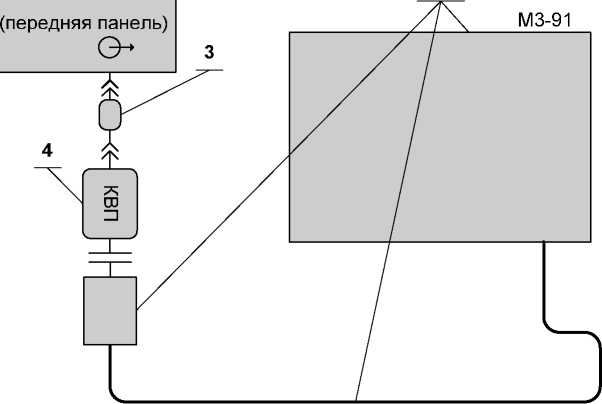

Рисунок 7.6-Схема подключения приборов для определения основной погрешности установки опорного уровня мощности 0 дБм (1 мВт) на основном выход базового блока прибора на частотах выше 17,85 ГГц

7.9.3.2 Определение основной погрешности установки опорного уровня мощности в режиме НК при работе с преобразователем частоты

Определение погрешности установки опорного уровня мощности в режиме НК при работе с преобразователем частоты проводят с помощью ваттметров поглощаемой мощности на частотах 5 ГГц, 10 ГГц, 15 ГГц, 20 ГГц, 25 ГГц, 30 ГГц, 35 ГГц, 37,5 ГГц.

Приборы соединяют по схемам, приведенным на рисунках 7.7 и 7.8 .

Измерение провести при уровне выходной мощности 10 дБм (10 мВт)

Устанавливают частоту сигнала 5 ГГц и уровень выходной мощности 0 мВт (1 дБм) (Руст.), измеряют величину выходной мощности (Ризм.). Вычисляют погрешность установки уровня мощности (3) по формуле

5 = P - P

уст.      изм.

Проводят измерения с определением погрешности при устанавливаемой мощности

Р i уст.: 0 дБм и на всех указанных частотах выходного сигнала .

Результаты поверки считают удовлетворительными, если погрешность установки опорного уровня мощности в режиме НК при работе с преобразователем частоты в нормальных условиях не выходит за пределы:

- для установленной частоты от 5 до 17,85 ГГц                   ±1,5 дБ,

- для установленной частоты от 17,85 40000000001 до 37,5 ГГц     ±2 дБ .

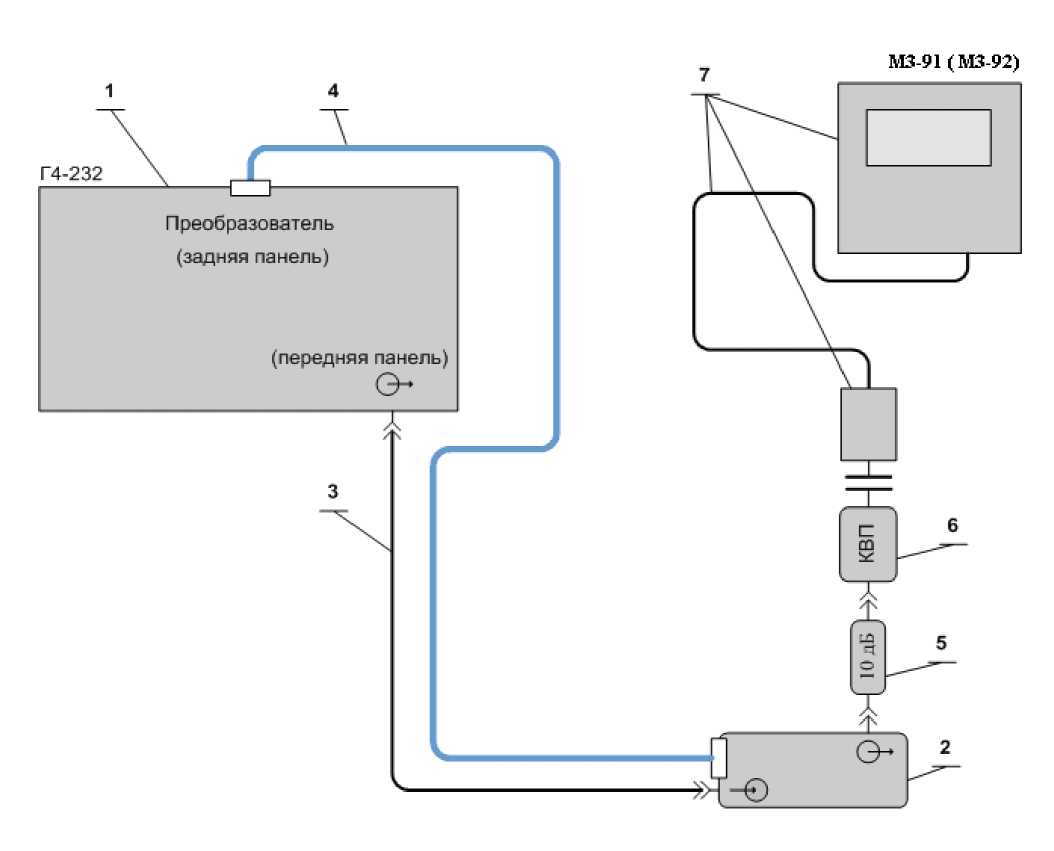

• 1. Базовый блок генератора сигналов высокочастотного Г4-232;

• 2. Преобразователь частоты 5 - 40 ГГц ТНСК.434849.001;

• 3. Кабель соединительный СВЧ 4.852.793-01 (канал 7/3 мм, вилка-вилка) из комплекта

прибора Г4-232

• 4. Кабель соединительный ТНСК.685621.012 из комплекта прибора Г4-232;

• 5. Аттенюатор 40 ЕН-10 (ослабление 10 дБ, канал 2,4/1,04 мм) из комплекта прибора;

• 6. Переход коаксиальный SM3085 (2,4/1,04 мм розетка - 7/3 мм розетка)

• 7.  Ваттметр поглощаемой мощности М3-90.

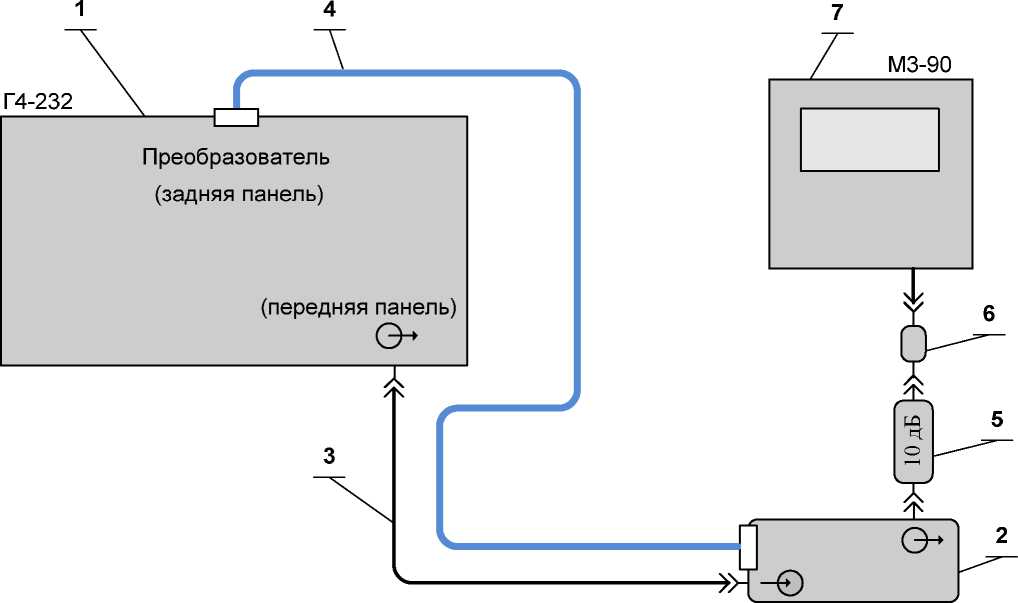

Рисунок 7.7 - Схема подключения приборов для измерения уровня мощности сигнала

при работе с преобразователем частоты в диапазоне частот

5-17,85 ГГц

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2  Преобразователь частоты 5 -37,5 ГГц ТНСК.434849.001;

• 3  Кабель соединительный  СВЧ   4.852.793-01 (канал 7/3 мм, вилка-вилка) из

комплекта прибора Г4-232 ;

• 4  Кабель соединительный ТНСК.685621.012 из комплекта прибора Г4-232;

• 5  Аттенюатор 40 ЕН-10 (ослабление 10 дБ, канал 2,4/1,04 мм);

• 6  Коаксиально-волноводные переходы ТНСК.434543.001 (... 002) из комплекта Г4232;

• 7  Ваттметр поглощаемой мощности М3-91 (М3-92)

Рисунок 7.8- Схема подключения приборов для измерения уровня мощности сигнала при

работе с преобразователем частоты в диапазоне частот

17,85 -37,5 ГГц

7.9.4 Определение  погрешности ослабления или усиления сигнала на основном выходе базового блока прибора и при работе с преобазователем частоты в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня.

• 7.9.4.1 Определение погрешности ослабления или усиления сигнала на основном выходе базового блока прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт)

Определение погрешности ослабления или усиления сигнала на основном выходе базового блока  прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4)

относительно опорного уровня 0 дБм (1 мВт) провести с помощью ваттметра поглощаемой мощности и прибора измерения ослабления ДК1-26 на частотах 5 ГГц, 12 ГГц, 17,85 и 20 ГГц на основном выходе базового блока прибора. В приборе при этом устанавливают уровни мощности от максимального до минимального.

Измерения на частоте 5 ГГц

Подключить приборы по схеме, приведенной на рисунке 7.9 Установить на основном выходе базового блока прибора частоту сигнала 5 ГГц и уровень мощности 0 дБм.

В приборе ДК1-26 включить режимы «А» и «Б», отключить режимы «s» в обоих каналах, отключить режимы «ОТН» в обоих каналах, отключить усреднение, отключить коррекцию и измерение на второй ступени («СТ2»), отключить режим «РУЧН», установить точность «2», выбрать преобразователь № 3.

Регулировкой уровня на дополнительном выходе добиться устойчивого захвата ФАПЧ в приборе ДК1-26 (погашен индикатор ПОИСК) и показаний уровня в канале «А» прибора ДК1-26 в пределах от минус 45 до минус 40 дБ. Если глубины регулировки уровня на дополнительном выходе недостаточно, то заменить аттенюатор 30 дБ, подключенный к дополнительному выходу, на другой аттенюатор или комбинацию последовательно соединённых аттенюаторов из комплекта ДК1-26.

Подобрать комбинацию последовательно соединённых аттенюаторов из комплекта ДК1-26 на основном выходе прибора, так, чтобы показания уровня в канале «Б» прибора ДК1-26 были в пределах от минус 45 до минус 35 дБ.

Примечание - Необходимо следить за тем, чтобы хотя бы один аттенюатор был подключен как к выходу проверяемого прибора, так и ко входу ДК1-26.

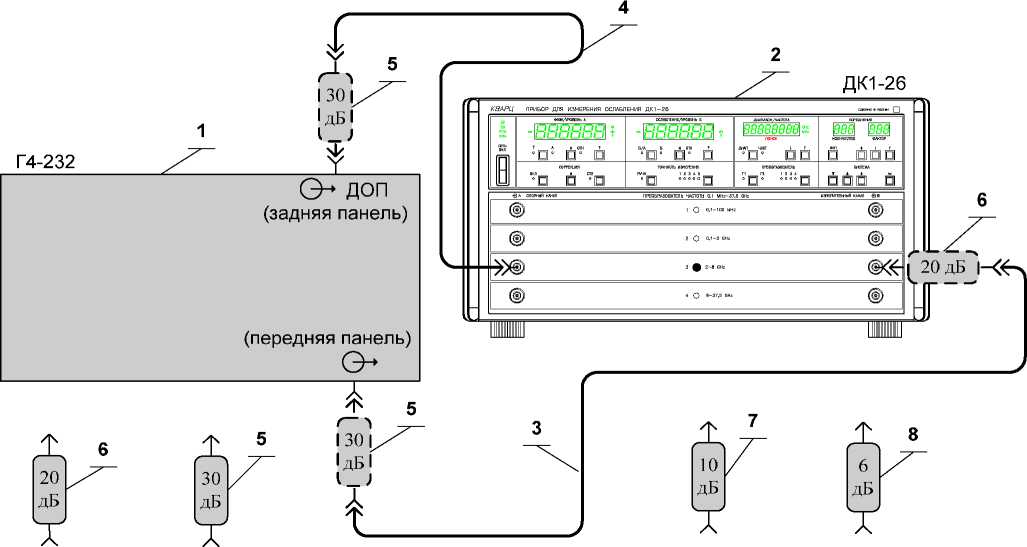

• 1 Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Прибор для измерения ослабления ДК1-26;

• 3 Кабель соединительный ВЧ ЯНТИ.685671.748 (1000мм) из комплекта прибора ДК1-26;

• 4 Кабель соединительный ВЧ ЯНТИ.685671.748-01 (1600мм) из комплекта прибора ДК1-26; 5 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26;

6 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

7 Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-26;

• 8 Аттенюатор ЯНТИ.434821.109 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-26.

  £

  м к

  S

  S св

Рисунок 7.9- Схема подключения приборов для определения погрешности ослабления или усиления сигнала на основном выходе базового блока прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт) и нестабильности выходной мощности на частоте 5 ГГц

измерение на второй ступени («СТ2»), отключить режим «РУЧН», установить точность «2», выбрать преобразователь № 4, диапазон 8-18 ГГц и установить режим «Г1» (по первой гармонике).

Регулировкой уровня на дополнительном выходе добиться устойчивого захвата ФАПЧ в приборе ДК1-26 (погашен индикатор ПОИСК) и показаний уровня в канале «А» прибора ДК1-26 в пределах от минус 45 до минус 40 дБ. Если глубины регулировки уровня на дополнительном выходе недостаточно, то заменить аттенюатор 30 дБ, подключенный к дополнительному выходу, на другой аттенюатор или комбинацию последовательно соединённых аттенюаторов из комплекта ДК1-26.

Подобрать комбинацию последовательно соединённых аттенюаторов из комплекта ДК1-26 на основном выходе прибора, так, чтобы показания уровня в канале «Б» прибора ДК1-26 были в пределах от минус 45 до минус 35 дБ.

П р и м е ч а н и е - Необходимо следить за тем, чтобы хотя бы один аттенюатор был подключен как к выходу поверяемого прибора, так и к входу смесителя измерительного канала ДК1-26 .

В приборе ДК1-26 установить точность «4» и добиться стабильных показаний. Затем обнулить показания в канале «Б» (нажать клавишу «#» в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б»).

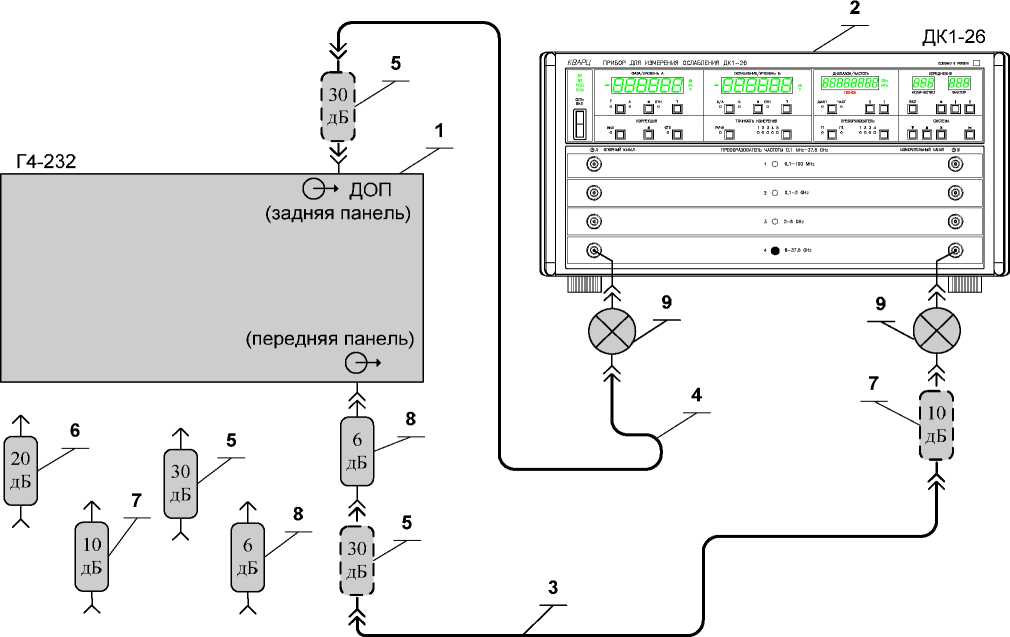

1 Базовый блок генератора сигналов высокочастотного Г 4-232;

2 Прибор для измерения ослабления ДК1-26;

• 3 Кабель соединительный ВЧ ЯНТИ.685671.748 (1000мм) из комплекта прибора ДК1-26;

• 4 Кабель соединительный ВЧ ЯНТИ.685671.748-01 (1600мм) из комплекта прибора ДК1-26;

• 5 Аттенюатор ЯНТИ .434821.109-03 (ослабление 30 дБ , канал 7/3) из комплекта ДК1-26;

• 6 Аттенюатор ЯНТИ .434821.109-02 (ослабление 20 дБ , канал 7/3) из комплекта ДК1-26;

• 7 Аттенюатор ЯНТИ .434821.109-01 (ослабление 10 дБ , канал 7/3) из комплекта ДК1-26;

• 8 Аттенюатор ЯНТИ.434821.109 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-26;

• 9 Смеситель 8-18 ГГц ЯНТИ.434842.055 из комплекта ДК1-26.

Рисунок 7.10 -   Схема подключения приборов для определения погрешности ослабления

или усиления сигнала на основном выходе базового блока прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт) и нестабильности выходной мощности на частотах 12 и 17,85 ГГц

Установить последовательно уровни мощности P_i на основном выходе - 3, 13, минус 3 минус 5, минус 10, минус 20, минус 30, минус 40, минус 50 дБм - и записать показания ДК1-26 в канале «Б»: Di.

Вычислить погрешности установки уровня мощности d_i при каждом i-м установленном уровне мощности на основном выходе прибора по формуле (6 )

Переходят на режим измерения второй ступенью в приборе ДК1-26. Для этого:

- Установить точность «5» и дождаться стабильных показаний.

• - Включить вторую ступень (нажать правую клавишу в группе «КОРРЕКЦИЯ»). Убедиться, что в группе «КОРРЕКЦИЯ» включилась подсветка надписи «СТ2».

• - Запомнить показания ДК1-26 (нажать клавишу «#» в группе «КОРРЕКЦИЯ»). Убедиться, что на цифровом индикаторе в группе «ФАЗА/УРОВЕНЬ А» в течение приблизительно в течение одной секунды выводится надпись «Corr». Если надпись не появилась, ещё раз нажать клавишу «#» в группе «КОРРЕКЦИЯ»).

• - Заменить все аттенюаторы в измерительном канале на основном выходе прибора на один аттенюатор ЯНТИ.434821.109 (-6 дБ) из комплекта ДК1-26, подключённый непосредственно к выходу проверяемого прибора.

• - Дождаться  стабильных  показаний  ДК1-26  и  нажать  клавишу  «#»  в  группе

«ОСЛАБЛЕНИЕ/УРОВЕНЬ Б». Убедиться, что показания прибора вернулись к первоначальным в канале «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б».

Установить последовательно уровни мощности Pi на основном выходе - минус 60, минус 65, минус 70, минус 80, минус 85, минус 90, минус 100, минус 110 дБм - и записать показания ДК1-26 в канале «Б»: Di.

Вычислить погрешности установки уровня мощности di при каждом i-м установленном уровне мощности на основном выходе прибора по формуле (6) .

Повторить измерения и вычисления на частоте 17,85 ГГц.

Вычислить погрешности установки уровня мощности д, при каждом i-м установленном уровне мощности на основном выходе прибора по формуле (6)

Результаты поверки считать удовлетворительными, если погрешности ослабления или усиления сигнала на основном выходе прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт), вычисленные по формуле (6) не выходят за пределы, указанные в таблице 7.3

Таблица 7.3

Установленная мощность, дБм	Пределы допускаемых погрешностей усиления/ослабления сигнала относительно опорного уровня 0 дБм (1 мВт), ± дБ
	от 5 до 12 ГГц	от 12,000000000001 до 17,85 ГГц
13	0,8	0,9
3	0,525	0,6
минус 3	0,48	0,54
минус 5	0,8	0,9
минус 10	0,875	1
минус 20	1,025	1,2
минус 30	1,175	1,4
минус 40	1,325	1,6
минус 50	1,475	1,8
минус 60	1,625	2
минус 65	1,7	2,1
минус 70	1,775	2,2
минус 80	1,925	2,4
минус 85	2	2,5
минус 90	2,2	2,72
минус 100	2,6	3,16
минус 110	3	3,6

• 7.9.4.2 Определение погрешности ослабления /усиления сигнала в режиме НК при работе с преобразователем частоты относительно опорного уровня 10 дБм (10 мВт)

Определение  погрешности ослабления/усиления  сигнала  в режиме НК при работе с

преобразователем частоты относительно опорного уровня 10 дБм (10 мВт) провести с помощью ваттметров поглощаемой мощности на частотах 5 ГГц, 10 ГГц, 15 ГГц, 20 ГГц, 25 ГГц, 30 ГГц, 35 ГГц, 37,5 ГГц ГГц.

Приборы соединяют по схемам, приведенным на рисунках 7.7 и 7.8

Устанавливают частоту сигнала 5 ГГц и уровень выходной мощности 13 дБм (Руст.), измеряют величину выходной мощности (Ризм.). Вычисляют погрешность установки уровня мощности (5) по формуле:

= P - P

уст.      изм.

Результаты поверки считать удовлетворительными, если нестабильности уровня мощности на основном выходе d_H на всех частотах измерения не превышают 0,1 дБ.

7.9.6 Определение   максимального   гарантируемого уровня мощности на дополнительном выходе прибора

Определение максимального гарантируемого уровня мощности на дополнительном выходе прибора провести с помощью ваттметра поглощаемой мощности Приборы соединить в соответствии с рисунком 7.11. Измерение провести при включенном сигнале на дополнительом выходе и максимальном установленном уровне мощности на дополнительном выходе на частотах 5, 12 и 17,85 ГГц.

Результаты проверки считать удовлетворительными, если измеренные максимальные уровни мощности на дополнительном выходе прибора составляют не менее 250 мкВт на частотах

5, 12 и 17,85 ГГц .

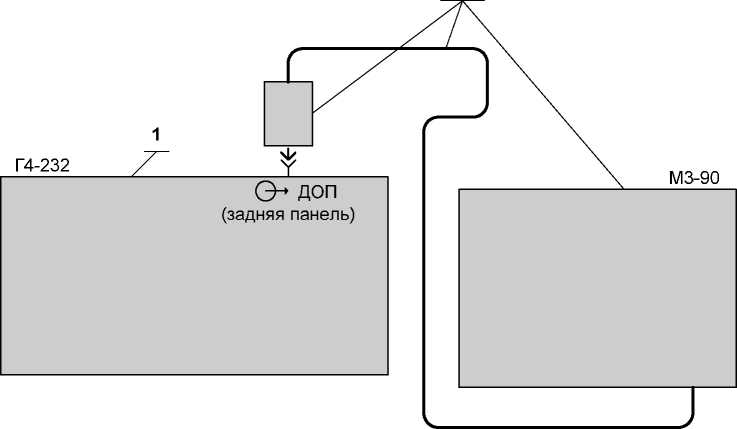

• 1  Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Ваттметр поглощаемой мощности М3-90.

  £

  м к

  S

  S св

Рисунок 7.11 -Схема подключения приборов для     определения     максимального

гарантируемого уровня мощности на дополнительном выходе базового блока прибора на частотах до 17,85 ГГц включительно

• 7.9.7 Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе базового блока и на выходе преобразователя частоты и относительного уровня гармоник в режиме НК

7.9.7.1. Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе базового блока в режиме НК

Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе ( ББ) в режиме НК провести с помощью анализатора сигналов Agilent N9030A. Приборы соединить по схеме, приведенной на рисунке 7.12.

Измерение провести в режиме НК при при уровне выходной мощности 10 дБм (10 мВт) на частотах сигнала 5; 8; 15; 17,85 и 20 ГГц.

В анализаторе сигналов установить максимальную полосу обзора (Span > Full Span). Опорный маркер установить на несущую частоту проверяемого генератора (Marker > Normal Marker > Peak Search). Дельта-маркер установить на следующий пик (Marker > Delta Marker > Peak Search > Next Peak).

Примечание - Не следует учитывать паразитное проникновение сигнала гетеродина анализатора сигналов, проявляющееся как отклик на нулевой частоте. Не следует также учитывать гармоники, кратные несущей частоте сигнала.

Результаты поверки считать удовлетворительными, если измеренный уровень негармонических составляющих в спектре сигнала на основном выходе в режиме НК не превышает минус 70 дБ при установленных частотах 5 и 8 ГГц, минус 65 дБ при установленной частоте 15 ГГц, минус 60 дБ при установленной частоте 17,85 ГГц, минус 55 дБ при установленной частоте 20 ГГц.

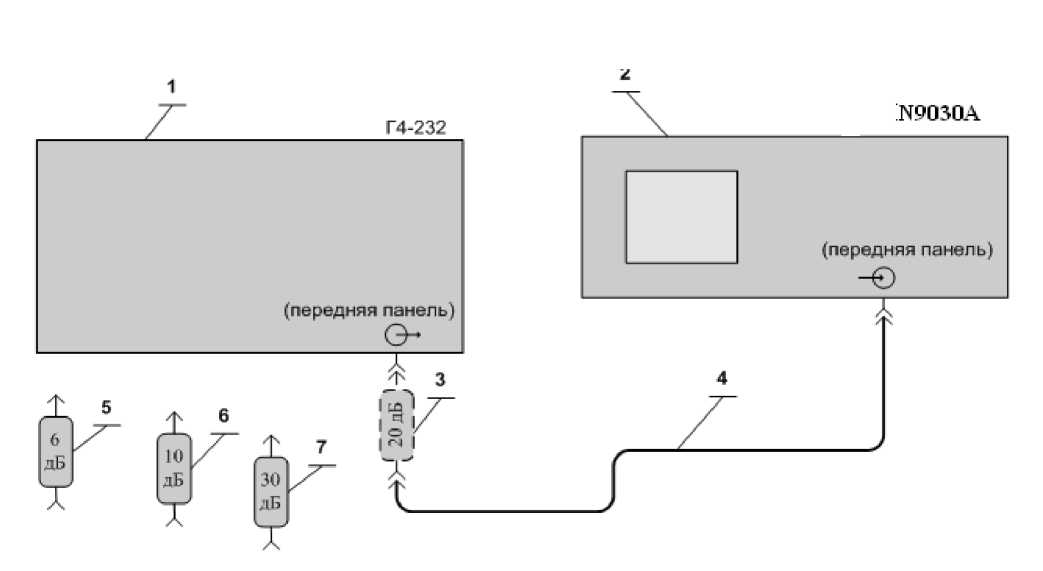

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Анализатор сигналов Agilent N9030A

• 3 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 4 Кабель соединительный ВЧ 4.852.793-01 из комплекта прибора (7/3-7/3);

• 5 Аттенюатор ЯНТИ.434821.109 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-26;

• 6 Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-26;

• 7 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 7.12 - Схема подключения приборов для определения относительного уровня паразитных составляющих (гармонических и негармонических) в спектре сигнала на основном выходе в режиме НК

• 7.9.7.2 Определение относительного уровня негармонических составляющих в спектре сигнала и относительного уровня гармоник на выходе преобразователя частоты в режиме НК

  в

  я

  -0

  О я я

  о к

Определение относительного уровня негармонических составляющих в спектре сигнала на выходе преобразователя частоты в режиме НК

Определение относительного уровня негармонических составляющих в спектре сигнала на выходе преобразователя частоты в режиме НК проводят с помощью анализатора сигналов N9030A. Приборы подключают по схеме, приведенной на рисунке 7.13.

Преобразователь частоты подключают непосредственно к анализатору сигналов.

Измерения проводят при уровне выходной мощности 10 дБм (10 мВт) на частотах сигнала 5; 10; 15; 20; 25; 30; 35 и 37,5 ГГц.

В анализаторе сигналов устанавливают максимальную полосу обзора (Span > Full Span). Опорный маркер устанавливают на несущую частоту проверяемого генератора (Marker > Normal Marker > Peak Search). Дельта-маркер устанавливают на следующий пик (Marker > Delta Marker > Peak Search > Next Peak).

Примечание - Не следует учитывать паразитное проникновение сигнала гетеродина анализатора сигналов, проявляющееся как отклик на нулевой частоте. Не следует также учитывать гармоники, кратные несущей частоте сигнала.

Результаты поверки считают удовлетворительными, если измеренный уровень негармонических составляющих в спектре сигнала на выходе преобразователя в режиме НК на всех частотах проверки не превышает:

- для установленной частоты от 5 до 8 ГГц

- для установленной частоты от 8,000000000001 до 15 ГГц

- для установленной частоты от 15,000000000001 до 17,85 ГГц

- для установленной частоты от 17,850000000001 до 20 ГГц

- для установленной частоты от 20,000000000001 до 37,5 ГГц

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Преобразователь частоты 5 -37,5 Гц ТНСК.434849.001;

• 3  Кабель соединительный СВЧ 4.852.793-01 (канал 7/3 мм, вилка-вилка) из комплекта прибора Г4-232;

• 4 Кабель соединительный ТНСК.685621.012 из комплекта прибора Г4-232;

• 5 Анализатор сигналов Agilent N9030A

Рисунок 7.13    Схема подключения приборов для определения относительного

уровня паразитных составляющих (гармонических и негармонических) в спектре сигнала на выходе преобразователя частоты в режиме НК

• 7.9.8 Определение относительного уровня гармоник в режиме НК

7.9.8.1 Определение относительного уровня гармоник на основном выходе базового блока в режиме НК

Определение относительного уровня гармоник на основном выходе базового блока провести с помощью анализатора сигналов Agilent N9030A в режиме НК на частотах и при уровнях мощности, указанных в таблице 7.4 Приборы соединить по схеме, приведенной на рисунке 7.16

Таблица 7.4

Устанавливаемая частота, ГГц	Устанавливаемый уровень мощности, дБм	Измерение уровня второй гармонике	Измерение уровня третьей гармонике	Допустимое значение уровня второй и третьей гармоники, дБ, не более
5	13	+	+	-25
5	10	+	+	-25
8	13	+	+	-30
8	10	+	+	-30
13,2	13	+		-30
13,2	10	+		-30

Результаты поверки считать удовлетворительными, если измеренный относительный уровень 2-й и 3-й гармоник несущей частоты не превышает значений, указанных в таблице 7.4

7.9.8.2 Определение относительного уровня гармоник на выходе преобразователя частоты в режиме НК

Определение относительного уровня гармоник проводят с помощью анализатора сигналов Agilent N9030A в режиме НК на частотах, указанных в таблице 7.5 , при уровне мощности выходного сигнала 10 дБм.

Приборы соединяют по схеме, приведенной на рисунке 7.13.

Результаты поверки считают удовлетворительными, если измеренный относительный уровень 2-й и 3-й гармоник несущей частоты не превышает минус 20 дБ

Лист

ТНСК.411653.005 РЭ 7.9.9 Определегние погрешности установки девиации частоты в режиме «ВЧ ЧМ»

• 7.9.9.1 Определение погрешности установки девиации частоты в режиме «ВЧ ЧМ» при работе от внутреннего источника модуляции в режиме «ВЧ ЧМ» и от внешнего источника модуляции в режиме «ВЧ ЧМ» провести измерением девиации частоты с помощью измерителя модуляции вычислительного и анализатора сигналов . Измерения провести на частотах 5 ГГц, 12 ГГц и 17,85 ГГц.

Приборы соединить по схеме, приведнной на рисунке 7.14.

Установить частоту прибора 5 ГГц и уровень выходной мощности 3 дБм. При необходимости отрегулировать уровень для обеспечения нормальной работы измерителя модуляции вычислительного. Включить режим «ВЧ ЧМ», «ВНУТР », установить девиацию 50 кГц, а частоту модуляции 10 кГц.

Анализатор сигналов настроить на несущую частоту проверяемого прибора и установить следующий режим измерения:

полоса обзора (ПО) = 0 Гц;

полоса пропускания (П) не менее 1 МГц;

полоса видеофильтра (ВФ), время развёртки (Т) - автоматически.

Считать значения пиковой девиации вверх (D₊) и вниз (D-) по показаниям измерителя модуляции вычислительного.

За измеренное значение девиации частоты D_Из_М принимать значение, вычисленное по формуле :

Перевести прибор в режим внешней ЧМ.

В генераторе сигналов высокочастотном Г4-229 установить на выходах НЧ I и Q частоту 10 кГц и амплитуду 1 В.

Считать значения пиковой девиации вверх (D+) и вниз (D-) по показаниям измерителя модуляции вычислительного и вычислить значение девиации частоты D_K3M по формуле ( 8)

Перевести прибор в режим внутренней ЧМ.

Установить девиацию 5000 кГц, а частоту модуляции 100 кГц.

В анализаторе сигналов установить следующий режим измерения: полоса обзора (ПО) 10 МГц;

полоса пропускания (П), полоса видеофильтра (ВФ), время развёртки (Т) - автоматически.

Измерить ширину спектра при помощи Д-маркеров как разность частот между двумя крайними пиками, уровень которых меньше уровня максимального пика более, чем на 6 дБ, но не менее, чем на 20 дБ.

Лист

ТНСК.411653.005 РЭ

За величину девиации Эизм при измерении девиации частоты анализатором сигналов принимать половину измеренной ширины спектра частотно-модулированного сигнала на экране анализатора сигналов.

Примечание - Пики на экране анализатора сигналов могут сливаться. В этом случае допускается измерять ширину спектра при помощи Д-маркеров на уровне минус 12 дБ относительно максимума.

Погрешность установки девиации dD в процентах при всех измерениях вычислить по формуле

D - D

d D     ---и» ₄₀₀ %,

^{D      D} уст

уст

где D_yCT - установленное значение девиации частоты;

D™ - измеренное значение девиации частоты.

Установить частоту прибора 12 ГГц, девиацию 100 кГц, а частоту модуляции 10 кГц.

Повторить измерения пиковой девиации частоты в режимах внутренней и внешней Чм. Перевести прибор в режим внутренней Чм.

Установить девиацию 10000 кГц, а частоту модуляции 100 кГц.

Повторить измерения пиковой девиации частоты в режиме внутренней Чм.

Повторить измерения на частоте 17,85 ГГц.

Результаты поверки считать удовлетворительными, если погрешности установки девиации частоты, вычисленные по формулам (8) и (9) , не превышают 10 % в режиме внутренней Чм и 18 % в режиме внешней Чм.

Лист

ТНСК.411653.005 РЭ

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Анализатор сигналов Agilent N9030A.;

• 3 Измеритель модуляции вычислительный СК3-45 (с блоком Я 4С-103);

• 4 Генератор сигналов высокочастотный Г4-229;

• 5 Аттенюатор ЯНТИ .434821.109-02 (ослабление 20 дБ , канал 7/3) из комплекта ДК1-26;

• 6 Кабель соединительный СВЧ 4.852.793-01 (7/3-7/3) из комплекта прибора ;

• 7 Кабель соединительный ВЧ 4.852.517-08 («байонет»-«байонет») из комплекта прибора;

  £

  M к s

  s св

• 8 Переход коаксиальный ЯНТИ.434541.011 (7/3, розетка - «байонет», вилка) из комплекта ДК1-26.

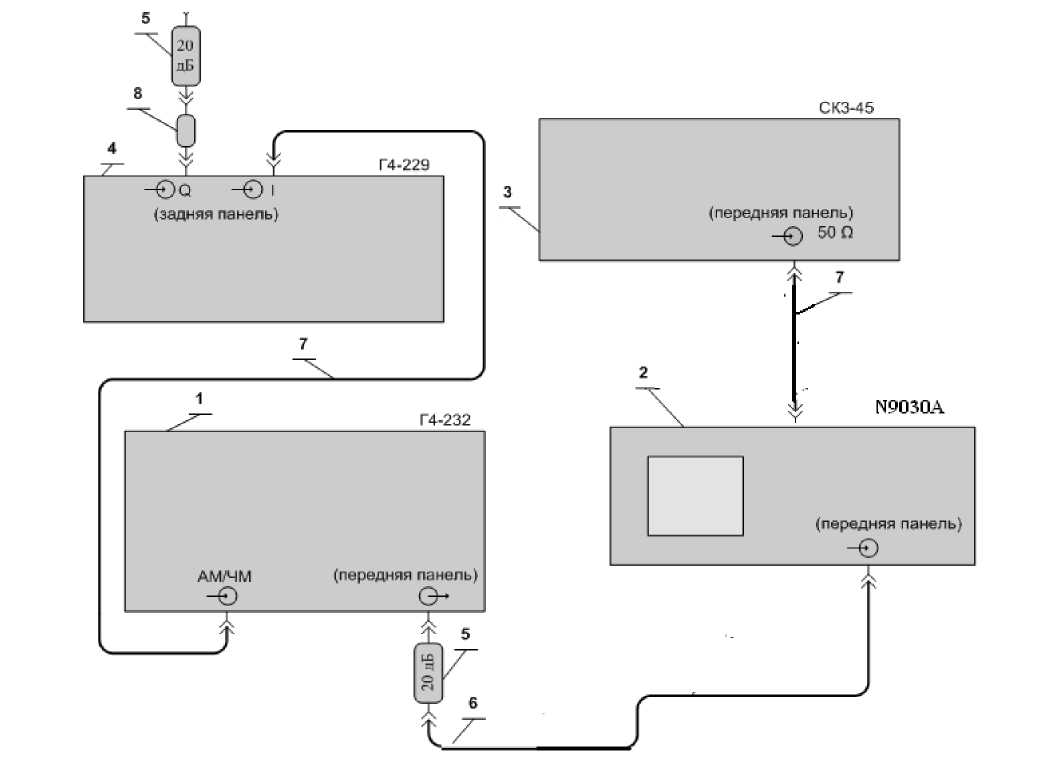

Рисунок 7.14 -Схема подключения приборов для измерения параметров АМ и ЧМ

1 Базовый блок генератора сигналов высокочастотного Г 4-232;

2 Преобразователь частоты ТНСК.434849.001;

• 3 Кабель соединительный СВЧ 4.852.793-01 (канал 7/3 мм, вилка-вилка) из комплекта прибора Г4-232;

• 4 Кабель соединительный ТНСК.685621.012 из комплекта прибора Г 4-232;

• 5 Анализатор сигналов Agilent N9030A .

Рисунок 7.15- Схема подключения приборов для измерения параметров девиации и

ИМ на выходе преобразователя частоты .

Лист

ТНСК.411653.005 РЭ 7.9.9.2 Определение погрешности установки девиации частоты на выходе преобазователя частоты .

Определение погрешности установки девиации частоты на выходе преобразователя частоты провести измерением девиации частоты с помощью анализатора сигналов. Измерения провести на частотах 5 ГГц, 22 ГГц и 37,5 ГГц.

Приборы соединить по схеме, приведенной на рисунке 7.15.

Установить частоту прибора 5 ГГц и уровень выходной мощности 3 дБм. Включить режим «ВЧ ЧМ», «ВНУТР», установить девиацию 2000 кГц, а частоту модуляции 100 кГц.

Анализатор сигналов настроить на несущую частоту проверяемого прибора и установить следующий режим измерения:

• - полоса обзора (span) 10 МГц;

• - полоса пропускания (RBW), полоса видеофильтра (VBW), время развёртки (sweep time) - автоматически.

Измерить ширину спектра при помощи А-маркеров как разность частот между двумя крайними пиками, уровень которых меньше уровня максимального пика более, чем на 6 дБ, но не менее, чем на 20 дБ.

За величину девиации D_U3M при измерении девиации частоты анализатором сигналов принять половину измеренной ширины спектра частотно-модулированного сигнала на экране анализатора сигналов.

Примечание - Пики на экране анализатора сигналов могут сливаться. В этом случае допускается измерять ширину спектра при помощи А-маркеров на уровне минус 12 дБ относительно максимума

Погрешность установки девиации dD в процентах при всех измерениях вычислить по формуле ( 8) :

Повторить измерения на частотах 22 и 37,5 ГГц, устанавливая девиацию частоты 8000 кГц при полосе обзора анализатора сигналов 20 МГц.

Результаты поверки считать удовлетворительными, если погрешности установки девиации частоты, вычисленные по формуле ( 8) , не превышают 10 %.

7.9.10 Определение погрешности установки девиации частоты в режиме «НЧ ЧМ»

Определение погрешности установки девиации частоты в режиме «НЧ ЧМ », при работе от внутреннего источника модуляции в режиме «НЧ ЧМ» и от внешнего источника модуляции в режиме «НЧ ЧМ » провести измерением девиации частоты с помощью измерителя модуляции вычислительного и анализатора сигналов. Измерения провести на частотах 5, 12 и 17,85 ГГц.

Приборы соединить по схеме, приведенной на рисунке 7.14. Установить частоту прибора 5 ГГц и уровень выходной мощности 3 дБм. При необходимости уровень отрегулировать для обеспечения работы измерителя модуляции вычислительного. Включить режим «НЧ ЧМ», «ВНУТР», установить девиацию 50 кГц, а частоту модуляции 1 кГц.

Анализатор сигналов настроить на несущую частоту проверяемого прибора и установить следующий режим измерения:

полоса обзора (ПО) = 0 Гц;

полоса пропускания (П) не менее 1 МГц;

полоса видеофильтра (ВФ), время развёртки (Т) - автоматически.

Считать значения пиковой девиации вверх (D₊) и вниз (D-) по показаниям измерителя модуляции вычислительного.

За измеренное значение девиации частоты D_K3M принять значение, вычисленное по формуле:

частоту модуляции.

Измеренное значение девиации вычислить по формуле :

7.9.11 Определение коэффициента гармоник огибающей ЧМ сигнала

Определение коэффициента гармоник огибающей ЧМ сигнала провести измерением гармоник на промежуточной частоте анализатора сигналов с помощью измерителя модуляции в режиме измерения коэффициента гармоник. Приборы подключить по схеме, приведенной на рисунке 7.16.

Измерение провести на частотах сигнала 5; 12 и 20 ГГц, при уровне выходной мощности 3 дБм (2 мВт) в режимах «ВЧ ЧМ » и «НЧ ЧМ ».

При измерениях установить режим модуляции от внутреннего источника с частотой модуляции 10 кГц. Девиацию установить 200 кГц в режиме «ВЧ ЧМ» и 20 кГц в режимае «НЧ ЧМ». Анализатор сигналов настроить на установленную частоту с нулевой полосой обзора.

Результаты поверки считать удовлетворительными, если измеренный коэффициент гармоник огибающей ЧМ не превышает 3 %.

С КЗ-15

Г4-232

(передняя панель)

О

А ‘ “Л о <

гч

т

(передняя панель)

-0 БОЙ

-----i-------

N9030A

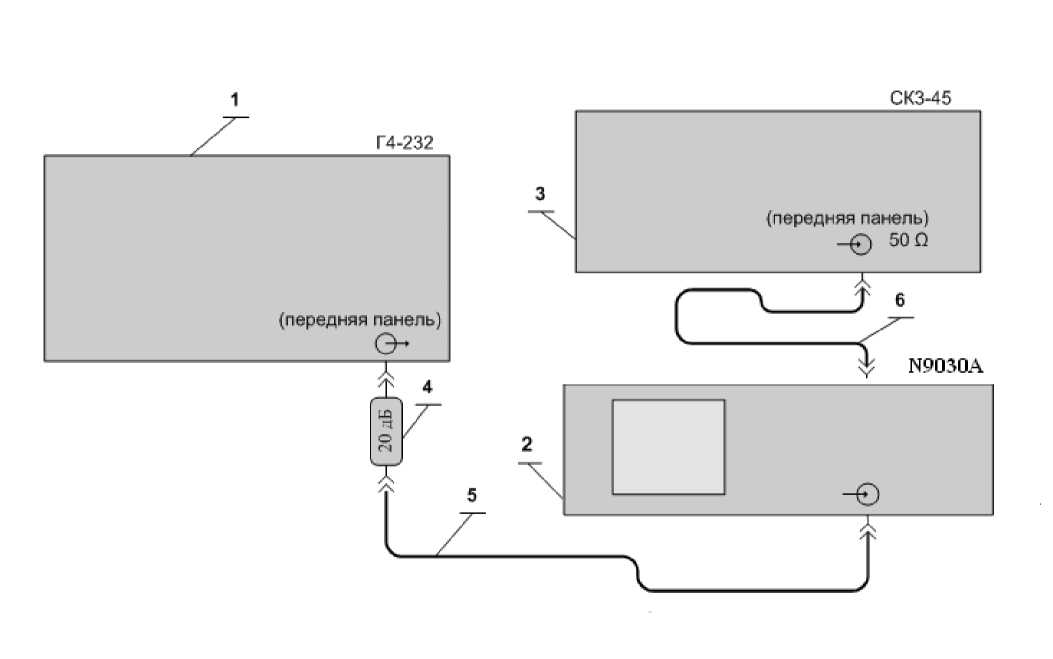

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Анализатор сигналов Agilent N9030A

• 3 Измеритель модуляции вычислительный СК3-45 (с блоком Я 4С-103);

• 4 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 5 Кабель соединительный СВЧ 4.852.793-01 (7/3-7/3) из комплекта прибора ;

• 6 Кабель соединительный ВЧ 4.852.517-08 («байонет»-«байонет») из комплекта прибора.

Рисунок 7.16 - Схема подключения приборов для измерения коэффициентов гармоник огибающих АМ и ЧМ

Лист

ТНСК.411653.005 РЭ 7.9.12 Определение основной погрешности   установки коэффициента АМ при работе от внутреннего и внешнего модулирующих сигналов

Определение основной  погрешности установки коэффициента АМ при работе от

внутреннего и внешнего источника    модулирующих сигналов провести измерением

коэффициента АМ на промежуточной частоте анализатора сигналов, настроенного на частоту модулированного сигнала генератора.

Приборы подключить по схеме, приведенной на рисунке 7.14. Измерения провести на частотах 5, 12 и 17,85 ГГц при уровне выходной мощности 3 дБм (2 мВт).

В анализаторе сигналов установить следующий режим измерения:

полоса обзора (ПО) 0 Гц;

полоса пропускания (П) 100 кГц;

полоса видеофильтра (ВФ), время развёртки (Т) - автоматически.

Установить в проверяемом приборе Г4-232 режим АМ «ВНУТР» (от внутреннего источника)  и  частоту  модуляции  1 кГц.  Установить  в  проверяемом  приборе  Г4-232

последовательно значения коэффициента АМ 3, 30 и 50 %. Настроить анализатор сигналов на частоту несущей модулированного сигнала с полосой обзора 0 Гц и измерить с помощью измерителя модуляции коэффициент АМ.

Включить в проверяемом приборе Г4-232 режим внешней АМ, установить напряжение внешнего модулирующего сигнала 1000 мВ и подать на вход прибора. Последовательно установить частоту модулирующего сигнала 0,05; 3 и 5 кГц и при установленных в проверяемом приборе Г4-232 коэффициентах АМ 30 и 50 % измерить коэффициент АМ на промежуточной частоте анализатора сигналов с помощью измерителя модуляции.

Погрешность установки коэффициента АМ в процентах вычислить по формуле:

где МУСТ - установленное значение коэффициента модуляции, %;

МВ, МН - измеренное значение коэффициента модуляции «вверх» и «вниз» соответственно, %.

Результаты поверки считать удовлетворительными, если вычисленные погрешности установки коэффициента АМ, не выходят за пределы, указанные в таблице 7.6

Таблица 7.6

Установленный коэффициент (глубина) АМ, %	Пределы допустимых погрешностей установки коэффициента (глубины) АМ, %
	внутренняя АМ	внешняя АМ
3	0,65
30	4,7	6,5
50	7,7	10,5

7.9.13 Опредление коэффициента гармоник огибающей АМ сигнала

Определение коэффициента гармоник огибающей АМ сигнала провести измерением гармоник на промежуточной частоте анализатора сигналов с помощью измерителя модуляции в режиме измерения коэффициента гармоник. Приборы подключить по схеме, приведенной на рисунке 7.16

Измерение провести на частотах сигнала 5, 12 и 20 ГГц при уровне выходной мощности 3 дБм (2 мВт).

При измерениях установить режим модуляции от внутреннего источника с частотой модуляции 1 кГц и коэффициентом АМ, равным 30 %.

Анализатор сигналов настроить на установленную частоту с нулевой полосой обзора. Результаты поверки считать удовлетворительными, если измеренный коэффициент гармоник огибающей АМ не превышает 10 %.

7.9.14 Определение параметров сигнала в режиме ИМ от внутреннего и внешнего источников

Определение параметров сигнала в режиме ИМ от внутреннего и внешнего источников, погрешности установки длительности и периода повторения выходного ВЧ-импульса в режиме ИМ от внутреннего источника, отличия длительности выходного ВЧ импульса от длительности модулирующего импульса в режиме ИМ от внешнего источника, длительности фронта и среза провести в четыре этапа:

- определение параметров модулятора ;

- определение параметров формирователя модулирующих сигналов;

- проверка ослабления выходного сигнала в паузе между импульсами и неравномерности вершины выходного ВЧ импульса на основном выходе базового блока ;

- проверка параметров ИМ с подключённым преобразователем частоты .

- вычисленные по формуле (15) отличия длительности импульса от длительности модулирующего импульса не выходят за пределы ± 100 нс; - длительности фронта и среза не выходят за пределы ± 50 нс.
					ТНСК.411653.005 РЭ	Лист
						135
Изм	Лист	№ документа	Подпись	Дата

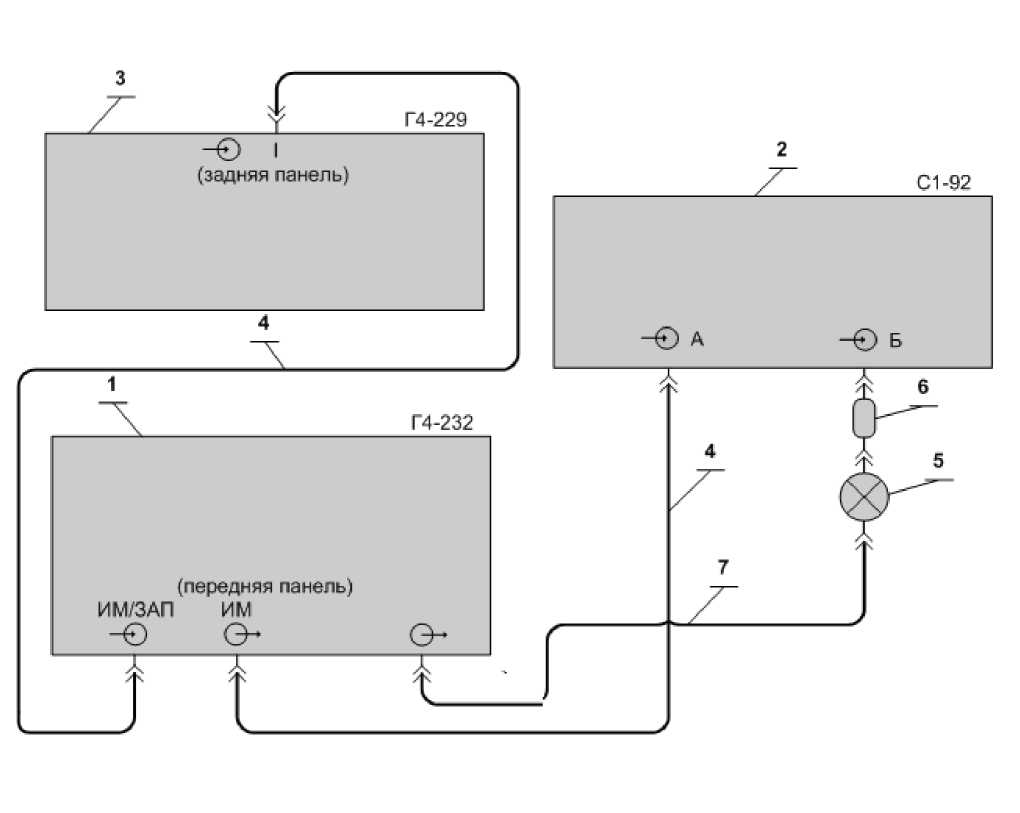

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Осциллограф цифровой С1-92;

• 3 Генератор сигналов высокочастотный Г4-229;

• 4 Кабель соединительный ВЧ 4.852.517-08 («байонет»-«байонет») из комплекта прибора;

  £

  м к

  S

  S св

• 5 Детекторы СВЧ серии Д 5 ;

• 6  Переход коаксиальный ЯНТИ.434541.011 (7/3, розетка - «байонет», вилка) из комплекта ДК1-26;

• 7  Кабель соединительный ВЧ 4.852.793-01 (7/3-7/3) из комплекта прибора.

Рисунок 7.17- Схема подключения приборов для измерения параметров ИМ на частотах 5 и 12 ГГц

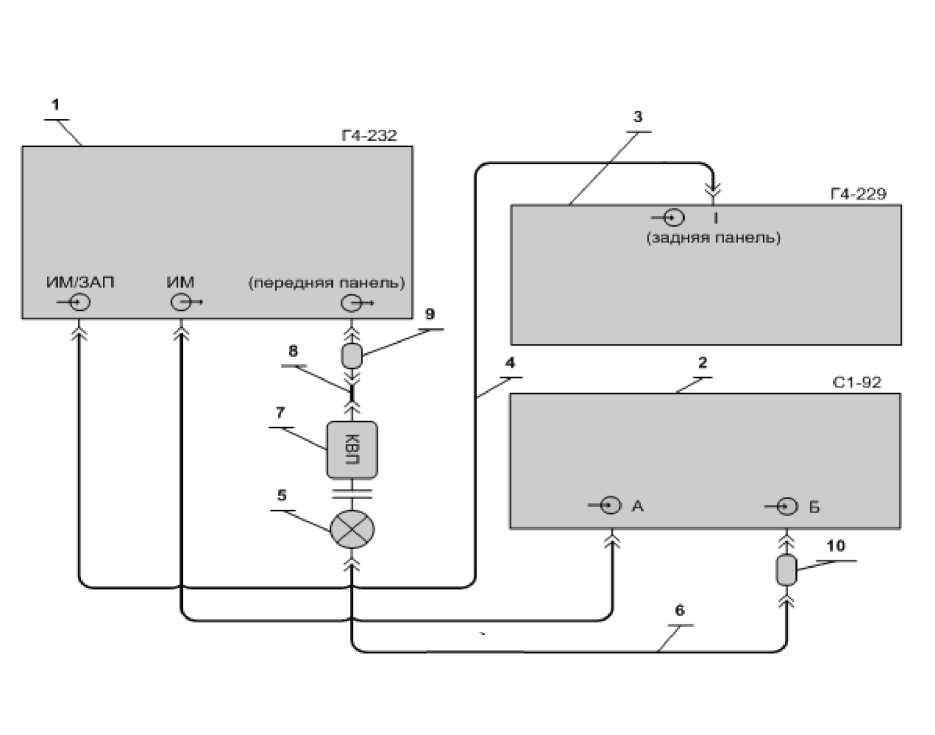

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Осциллограф цифровой С1-92;

• 3 Генератор сигналов высокочастотный Г4-229;

• 4 Кабель соединительный ВЧ 4.852.517-08 («байонет»-«байонет») из комплекта прибора;

• 5 Детекторы СВЧ серии Д 5 ;

• 6 Кабель соединительный ВЧ 4.852.793-01 (7/3-7/3) из комплекта прибора;

• 7  КВП ЯНТИ.434543.022 (волновод 11 *5,5 - 2,4/1, вилка) из комплекта ДК1-26;

• 8  Переход коаксиальный ЯНТИ.434542.003 (2,4/1, розетка - 2,4/1, розетка) из комплекта ДК1-26;

  £

  M к s

  s св

• 9  Переход коаксиальный ЯНТИ.434542.008 (2,4/1, вилка - 7/3, вилка) из комплекта ДК1-26;

• 10 Переход коаксиальный ЯНТИ.434541.011   (7/3, розетка -   «байонет», вилка) из

комплекта ДК1-26.

Рисунок 7.18 - Схема подключения приборов для измерения параметров ИМ на частоте17,85 ГГц

7.9.14.2 Определение параметров формирователя модулирующих сигналов

Определение параметров формирователя модулирующих сигналов производится измерением параметров модулирующего импульса, выведенного на заднюю панель прибора.

Приборы подключить по схеме. приведенной на рисунке 7.19 . В генераторе Г4-229 включить генератор НЧ, установить амплитуду 1000 мВ, смещение 500 мВ, длительность импульса 300 нс и период следования 1 мкс.

В проверяемом приборе установить частоту 5 ГГц и уровень выходной мощности 10 дБм (10 мВт). Допускается устанавливать другой уровень, необходимый для нормальной работы частотомера.

Проверку провести в следующей последовательности:

• 1)  включить режим внутренней ИМ, установить длительность импульса 100 нс и период следования 200 нс;

• 2)  измерить длительность импульса и период следования импульсов при помощи частотомера и записать измеренные значения длительности как т₁ и периода как Т₁;

Примечание - Здесь и далее при измерении периода следования импульсов менее 1 мс перевести частотомер в режим измерения частоты и в качестве измеренного значения периода взять обратную величину от измеренной частоты.

• 3) вычислить погрешность установки длительности и периода следования импульсов ф, считая измеренными значения т₁ и Т₁:

  (16)

^Ат ^Туст ^тизм, Ат ^Туст ^Тизм,

где т_изм - измеренное значение длительности импульса;

т_уст - установленное значение длительности импульса;

Тизм - измеренное значение периода следования импульсов;

Туст - установленное значение периода следования импульсов;

• 4) установить длительность импульса 110 нс, измерить длительность импульса при

  £

  я я я

  S

  Л

  м

  m

  Л

  й

  я

  -0

  О я я

  о к

  помощи частотомера и записать измеренное значение как т₂;

  • 5)  установить период следования импульсов 210 нс, измерить период следования импульсов при помощи частотомера и записать измеренное значение как Т2;

  • 6)  вычислить дискретность установки длительности и периода следования импульсов по формулам :

  d_T = Т2 - Ti, dT = Т2 - Т1;

  (17)

  Я

  О с £

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист





• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Генератор сигналов высокочастотный Г4-229;

• 3 Частотомер универсальный Ч 3-89;

• 4 Кабель соединительный ВЧ 4.852.517-08 («байонет»-«байонет») из комплекта прибора.

Рисунок 7.19- Схема   подключения   приборов   для   измерения   параметров

формирователя модулирующих импульсов

ТНСК.411653.005 РЭ

Ат   ^Туст ^Тизм, At  tycm ^{+ Т}уст  Тизм,

где Тизм - измеренное значение длительности импульса;

Туст - установленное значение длительности импульса;

^_ст - установленное значение задержки;

Тизм - измеренное значение периода следования импульсов;

Результаты поверки считать удовлетворительными, если выполняются следующие условия:

- вычисленные по формулам (16) ,(18) и (20)  погрешности установки длительности импульса не выходят за пределы ± 50 нс при установленной длительности 100 нс, ± 1 мкс при установленной длительности 1 с и ± 20 мкс при установленной длительности 20 с,

• - вычисленные по формулам ( 16) погрешности установки периода повторения импульсов не выходят за пределы ± 0,2 пс при установленном периоде 200 нс и ± 30 мкс при установленном периоде 30 с,

• - вычисленные по формулам ( 17) и (19) дискретности установки длительности импульса, периода повторения импульсов и задержки не выходят за пределы от 7 до 13 нс;

• - вычисленные по формулам ( 16) отличия длительности импульса от длительности модулирующего импульса не выходят за пределы ± 100 нс;

  вычисленная

  по формуле ( 18)

  погрешность установки задержки импульса не выходит за

пределы ± 50 нс;

децибел ниже опорного.

Проверку провести на частотах 5; 8; 12 и 17,85 ГГц при уровне выходной мощности 10 дБм (10 мВт).

Отключить ИМ и настроить анализатор сигналов на частоту сигнала проверяемого генератора с нулевой полосой обзора и длительностью временной развёртки 10 с. Полосы пропускания и видеофильтра подобрать так, чтобы обеспечивался динамический диапазон измерения не менее, чем на 10 дБ более требуемого подавления в паузе, но не менее значений, устанавливающихся в автоматическом режиме анализатора сигналов.

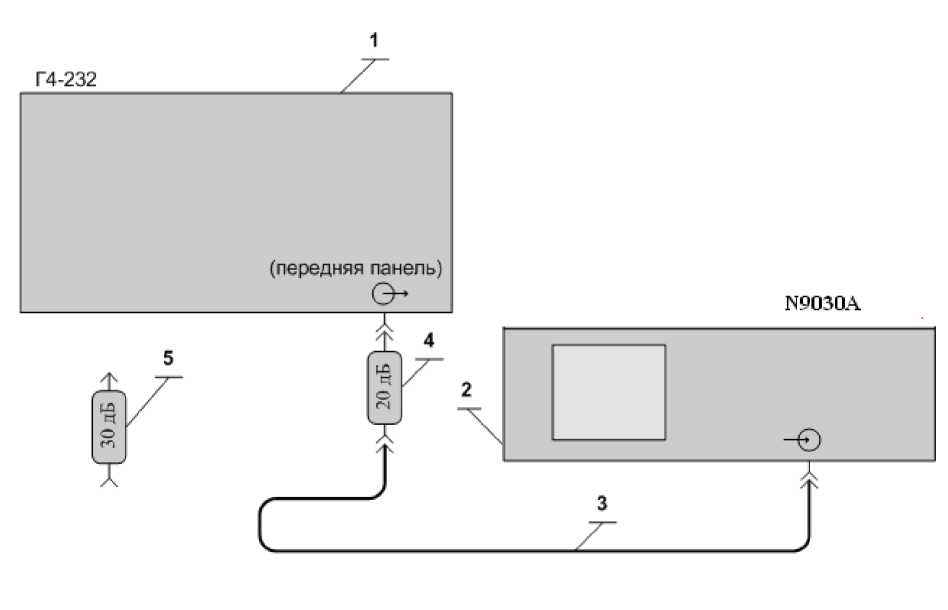

• 1 Базовый блок Генератора сигналов высокочастотного Г4-232;

• 2 Анализатор сигналов Agilent N9030A;

• 3 Кабель соединительный ВЧ 4.852.793-01 из комплекта прибора (7/3-7/3);

• 4 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта

ДК1-26;

• 5 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта

ДК1-26.

Рисунок 7.10 - Схема подключения приборов для измерения параметров подавления сигнала в паузе между импульсами и неравномерности вершины импульса при импульсной модуляции

Включить режим внутренней ИМ, установить длительность 1000 мс и период следования 2000 мс.

В анализаторе сигналов включить ждущий режим и дать однократный запуск.
					ТНСК.411653.005 РЭ	Лист
						142
Изм	Лист	№ документа	Подпись	Дата

измерения А/R и диапазон частот от 5 до 18 ГГц. Прокалибровать имеритель КСВН по короткозамкнутой нагрузке (подключение короткозамкнутой нагрузки вместо прибора показано на рисунке 7.26

Подключить прибор к измерителю КСВН и измерить КСВН в полосе частот от 5 до 18 ГГц. За измеренное значение КСВН принимают максимальное значение КСВН в полосе измеряемых частот.

Результаты поверки считать удовлетворительными, если КСВН основного выхода прибора не превышает:

- 2,5 при установленной мощности 3,01 дБм на частотах 5; 12; 17,85 и 20 ГГц,

- 2,2 при установленной мощности 0 дБм на частоте 20 ГГц,

- 1,9 в полосе частот от 5 до 17,85 ГГц.

Определение КСВН выхода преобразователя частоты

Определение КСВН выхода преобразователя частоты проводят с помощью анализатора цепей скалярного Р2М-40 в соответствии с его руководством по эксплуатации. Измерния проводят при включенном питании преобразователя частоты и отключенном выходе СВЧ-сигнала генератора и установленной частоте выходного сигнала 10 ГГц.

Результат поверки считать удовлетворительным, если КСВН выхода преобразователя частоты на выходном коаксиальном разъеме не более 2,5 .

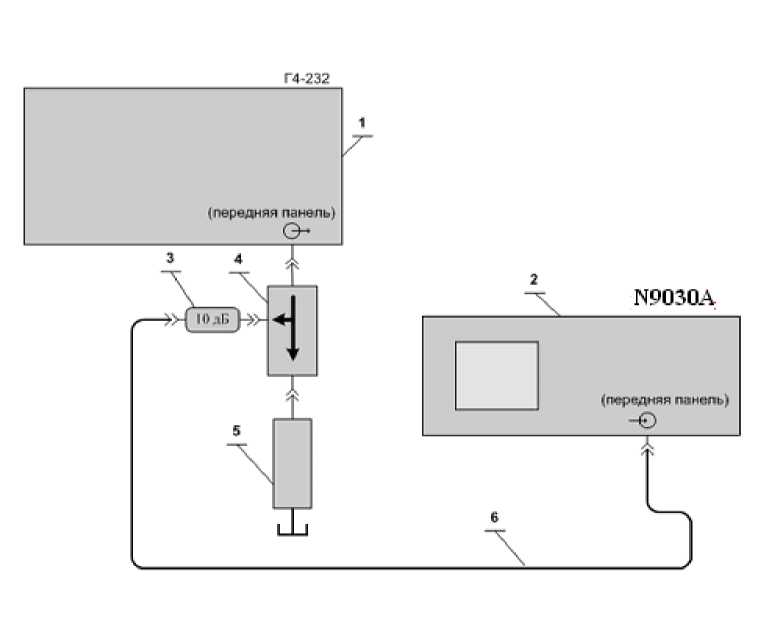

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Анализатор сигналов Agilent N9030A;

• 3 Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-26;

• 4 Ответвитель направленный 2.261.069-02;

• 5 Нагрузка короткозамкнутая с переменной фазой 2.243.115 из комплекта Р1-34 М ;

• 6 Кабель соединительный ВЧ 4.852.793-01 из комплекта прибора (7/3-7/3).

Рисунок 7.21 - Схема электрическая подключения приборов для определения КСВН на частотах 5; 12; 17,85 ГГц

2

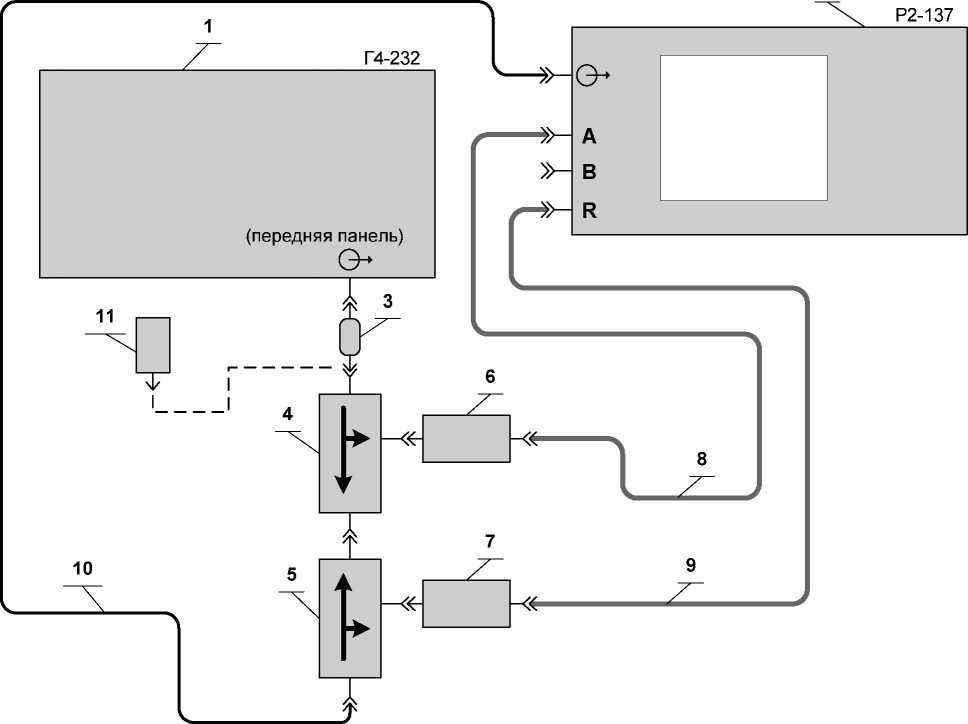

• 1 Базовый блок генератора сигналов высокочастотного Г4-232;

• 2 Измеритель КСВН и ослаблений панорамный Р2-137;

• 3 Переход коаксиальный ЕЭ2.236.461 из комплекта Р2-137;

• 4 Ответвитель направленный Хв2.243.154-01 из комплекта Р2-137;

• 5 Ответвитель направленный Хв2.243.154-07 из комплекта Р2-137;

• 6 Датчик ослаблений А МЕРА.467732-002 из комплекта Р2-137;

• 7 Датчик ослаблений R МЕРА.467732-003 из комплекта Р2-137;

• 8 Кабель К1 МЕРА.685621.013 из комплекта Р2-137;

• 9 Кабель К2 МЕРА.685621.059 из комплекта Р2-137;

• 10 Кабель ВЧ МЕРА.685621.021 из комплекта Р2-137;

• 11 Короткозамыкатель Лг5.437.002 из комплекта Р2-137 (для калибровки Р2-137).

Рисунок 7.22 - Схема подключения приборов для определения КСВН

в диапазоне частот от 5 до 17,85 ГГц

7.9.16 Проверка автоматизированного режима работы прибора на соответствие ГОСТ 26.003

Проверку автоматизированного режима работы прибора проводить следующим образом.

• 7.9.16.1 Подключить приборы по схеме, приведенной на рисунке 7.23.

Подключить к соединителю «КОП» на задней панели прибора анализатор КОП 814 через кабель КОП ЕЭ4.854.738-01 из комплекта анализатора КОП 814.

Примечание - Нет необходимости всё время держать пробник осциллографа подключенным к подключить к контакту 11 кабеля КОП , это можно делать только в моменты измерения в соответствии с методикой, изложенной ниже.

• 7.9.16.2   При помощи клавиш передней панели прибора установить равный 1, а переключатель режима ТПМ в положение «ТПМ Выкл»

• 7.9.16.3  Установить переключатели на передней панели анализатора

положения:

ЗО - нижнее;

ДУ - верхнее;

ОИ - нижнее;

КОМПАР - верхнее;

ЧЕТН - нижнее;

и нажать клавишу «СБРОС».

• 1 Базовый блок генератора сигналов высокочастотного Г 4-232;

• 2 Анализатор КОП 814;

• 3 Кабель КОП из комплекта анализатора КОП 814;

Рисунок 7.23 - Схема подключения приборов для проверки интерфейсных функций и программирования прибора через КОП

• 7.9.16.6 Установить переключатели на передней панели анализатора КОП в положения (режим передачи данных):

«РАБОТА»; «ПАМЯТЬ 128»;

«ПРД» - «ПАМЯТЬ»; «МЕДЛ» и нажать клавишу «СБРОС».

• 7.9.16.7 Переключатели «ЛД», «УП», «КП» передней панели анализатора должны оставаться в положениях, указанных в строке 15 таблицы 7.9

Передать информацию из анализатора КОП в прибор нажатием клавиши «ЗАПУСК» передней панели анализатора.

• 7.9.16.8 Контролировать индикацию частоты на передней панели прибора.

Результат поверки автоматизированного режима работы прибора считать удовлетворительным, если на индикаторе прибора индицируется частота 9500,000000 МГц.

выписывается извещение о непригодности к применению.

• 8 ТЕКУЩИЙ РЕМОНТ

8.1 Диагностирование прибора

• 8.1.1 Диагностирование прибора выполняется встроенными средствами диагностики автоматически при каждом включении прибора клавишей группы “ПИТАНИЕ” или вручную при нажатии клавиш «Тест Общ» и «Тест ПО». При нажатии клавиш «Тест Общ » на экран выводится отчет о тестировании узлов прибора. Пример такого отчета, а так же используемые условные обозначения, приведены на рисунке 8.1 (в данном примере неисправен узел ФАПЧ-5 ТНСК.467870.005). Сообщения об ошибке и причины их возникновения приведены в таблице 8.1.



  Работа узла нарушена

  					Тест: Тест Общ
  	ОЗУ □    ФАПЧ-1 □   ФАПЧ-2 О ПЗУ П    ФАПЧ-3 □  ФАПЧ-4 И УУ □    БОЧ   Q  ФАПЧ-5 □				Тест ПО
  ГЛАВ		МОД	ПАР	СИСТ

Работа узла в норме

Рисунок8.1 - Пример отчета о тестировании узлов прибора

ТНСК.411653.005 РЭ

ФАПЧ2   [Т|	Неисправна система ФАПЧ 2 ТНСК.467870.002
ФАПЧ 3   [х]	Неисправна система ФАПЧ 3 ТНСК.467870.003
ФАПЧ 4   [х]	Неисправна система ФАПЧ 4 ТНСК.467870.004
ФАПЧ5   [X]	Неисправна система ФАПЧ 5 ТНСК.467870.005

Примечание - При отсутствии сигнала внешней опорной частоты на входе «5/10/20 МГц» на задней панели состояние БОЧ не влияет на работу прибора.

• 8.1.2   Для проведения диагностирования с глубиной до ЭРИ или

невосстанавливаемого узла применяются внешние средства диагностики.

8.2 Указания по устранению неисправностей

• 8.2.1   До проведения работ по ремонту необходимо:

• - изучить раздел ТРЕБОВАНИЯ БЕЗОПАСНОСТИ;

• - изучить раздел Меры безопасности при работе с прибором и эксплуатационные ограничения ;

• - изучить раздел Меры безопасности при ремонте;

• - изучить раздел Меры защиты составных частей и элементов прибора от воздействия статического электричества ;

• - ознакомится с разделами Устройство и работа прибора и Описание работы структурных и функциональных частей прибора и изучить работу прибора, а также изучить принципиальные электрические схемы, приведённые в части 2 настоящего руководства по эксплуатации -ТНСК.411653.005 РЭ1;

• - ознакомится с перечнем наиболее возможных неисправностей, указанных в таблице 9.2;

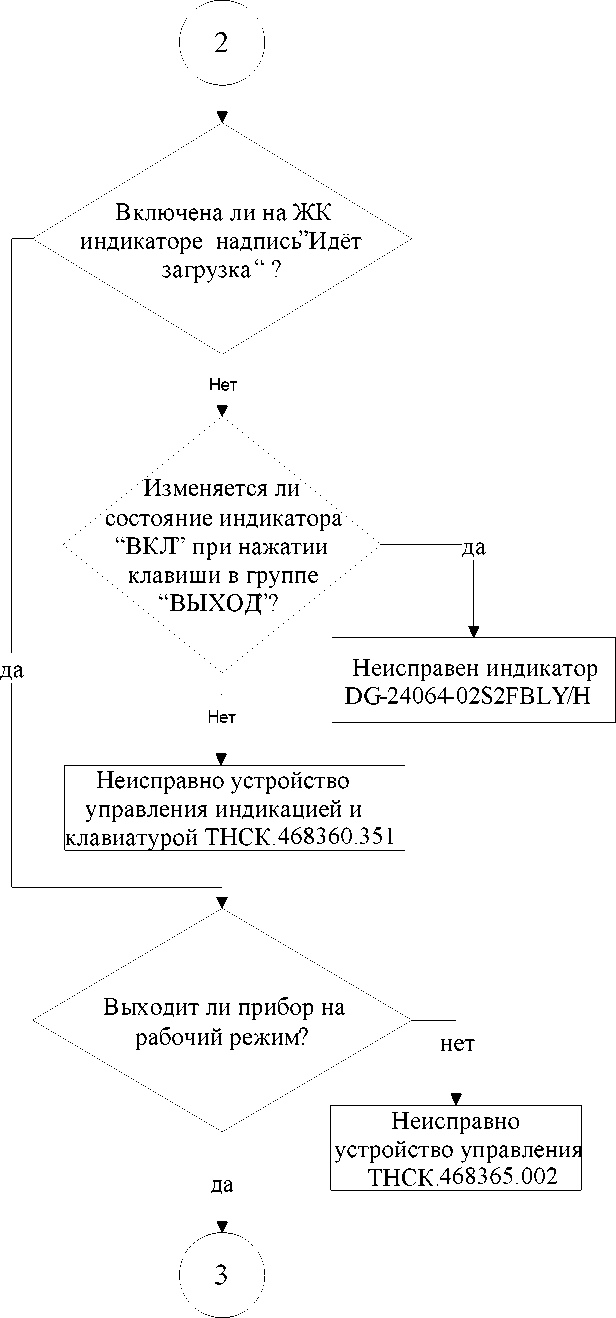

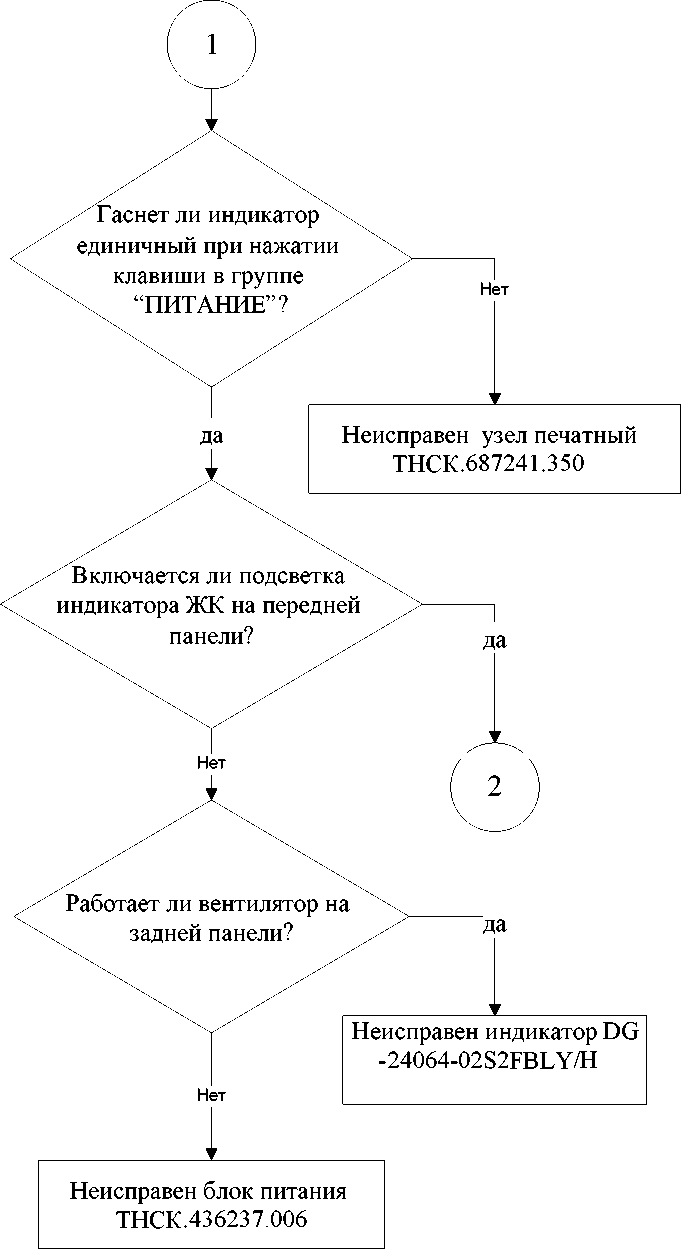

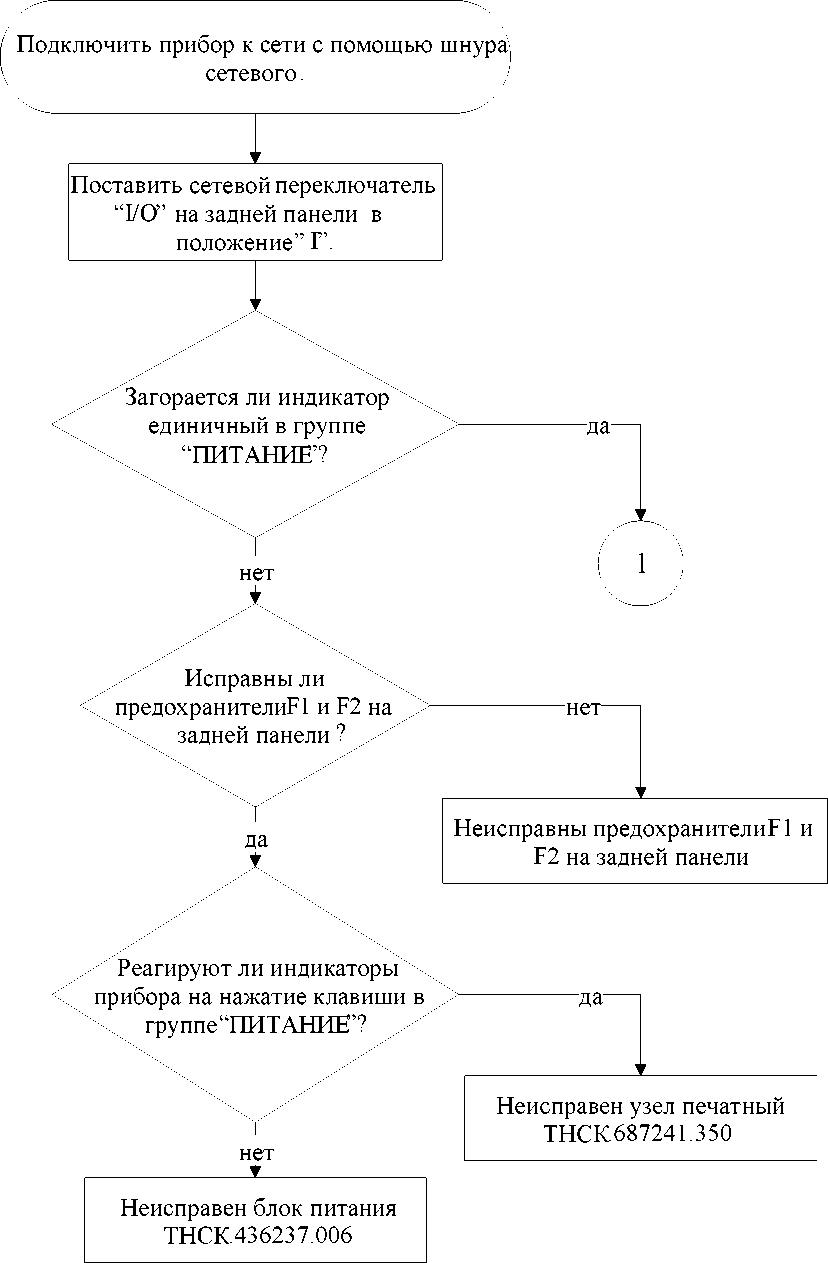

• - изучить схему алгоритма диагностирования (САД) по поиску неисправностей,

приведённую на рисунке 8.2.

ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ

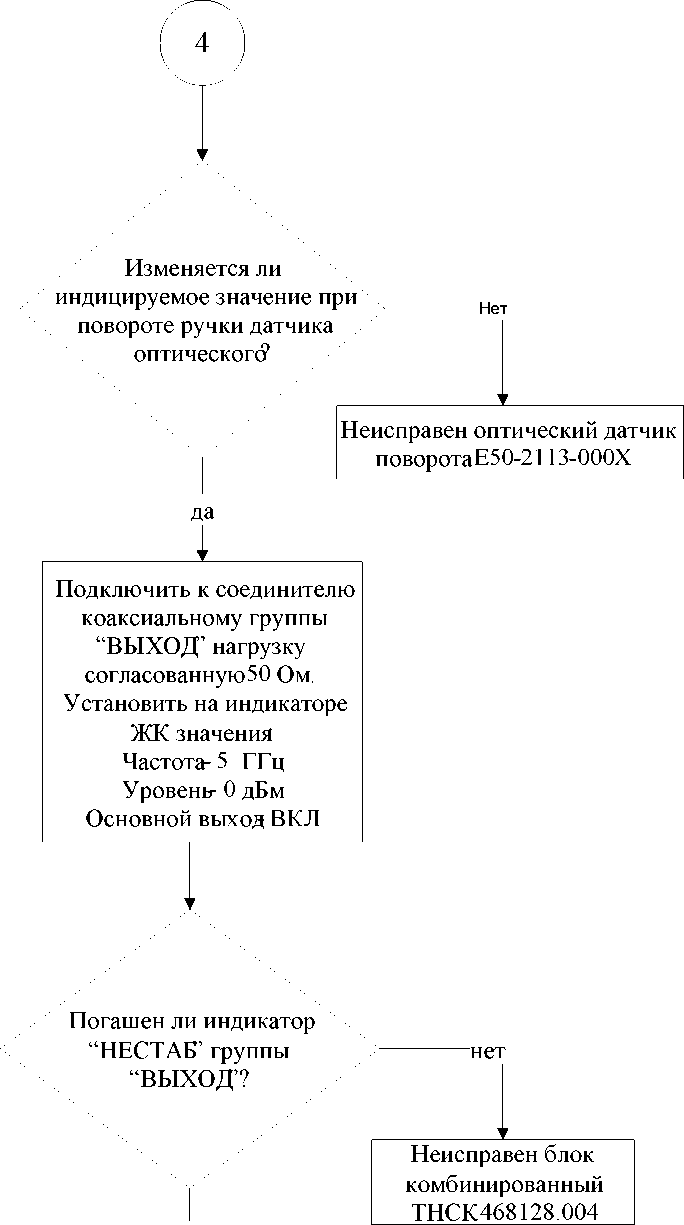

I

Прибор исправен

Рисунок 8.1 е - Схема алгоритма диагностирования по поиску неисправностей генератора сигналов высокочастотного Г4-232 (продолжение рисунка 8.1 д)

Лист

ТНСК.411653.005 РЭ

• 8.2.2 При проведении текущего ремонта необходимо:

- соблюдать требования пункта 9.4 Меры безопасности при ремонте настоящего руководства по эксплуатации;

- использовать при необходимости перечень наиболее возможных неисправностей, приведённых в таблице 9.2;

- выполнить диагностирование прибора встроенными и внешними средствами диагностики;

- использовать при необходимости схему алгоритма диагностирования прибора (САД) составных частей прибора, а также данные, приведённые в приложении А.

При обнаружении неисправностей в функционально законченных составных частях прибора необходимо выполнить их ремонт в соответствие с рекомендациями раздела 9.3 Ремонт составных частей прибора

9.3 Ремонт составных частей прибора

• 9.3.1 Все составные части прибора Г4-232 являются ремонтопригодными. При обнаружении неисправности в функционально законченных частях прибора для проведения текущего ремонта необходимо руководствоваться данными таблицы 9.3

Таблица 8.1

ТНСК.411653.005 РЭ

• 8.3.1.2    Ремонт блока питания.

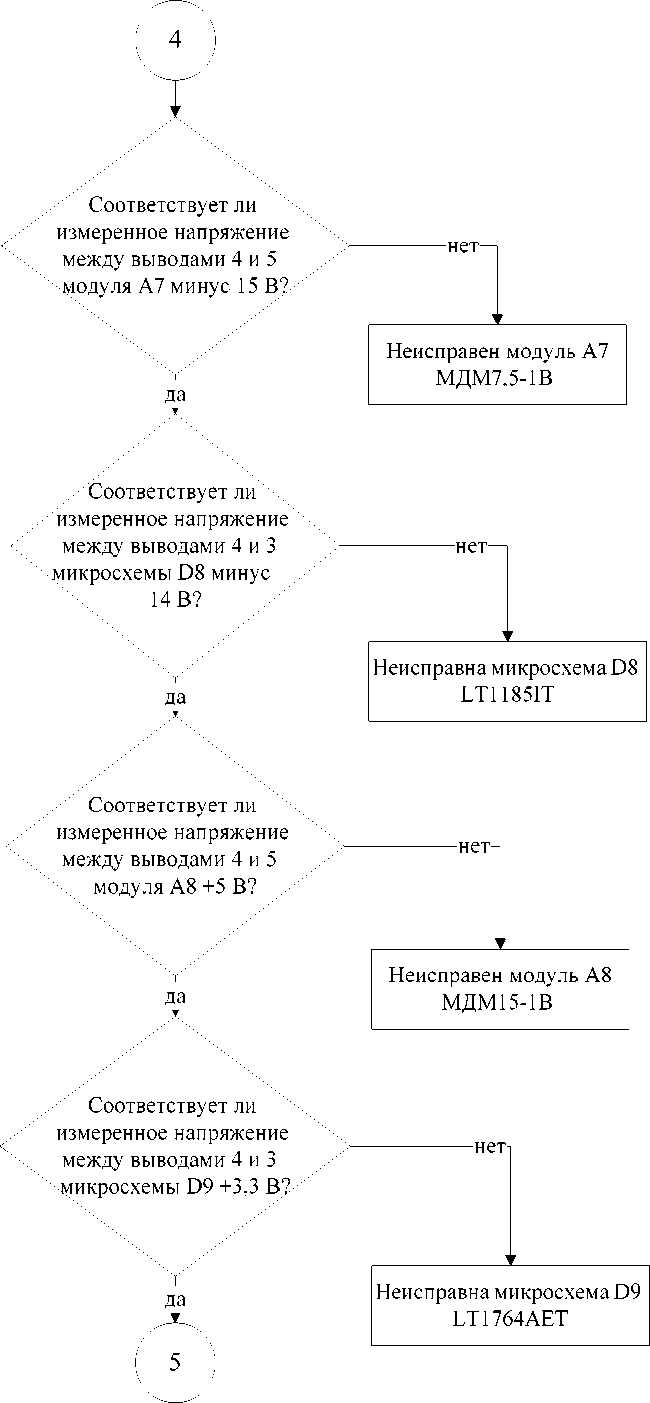

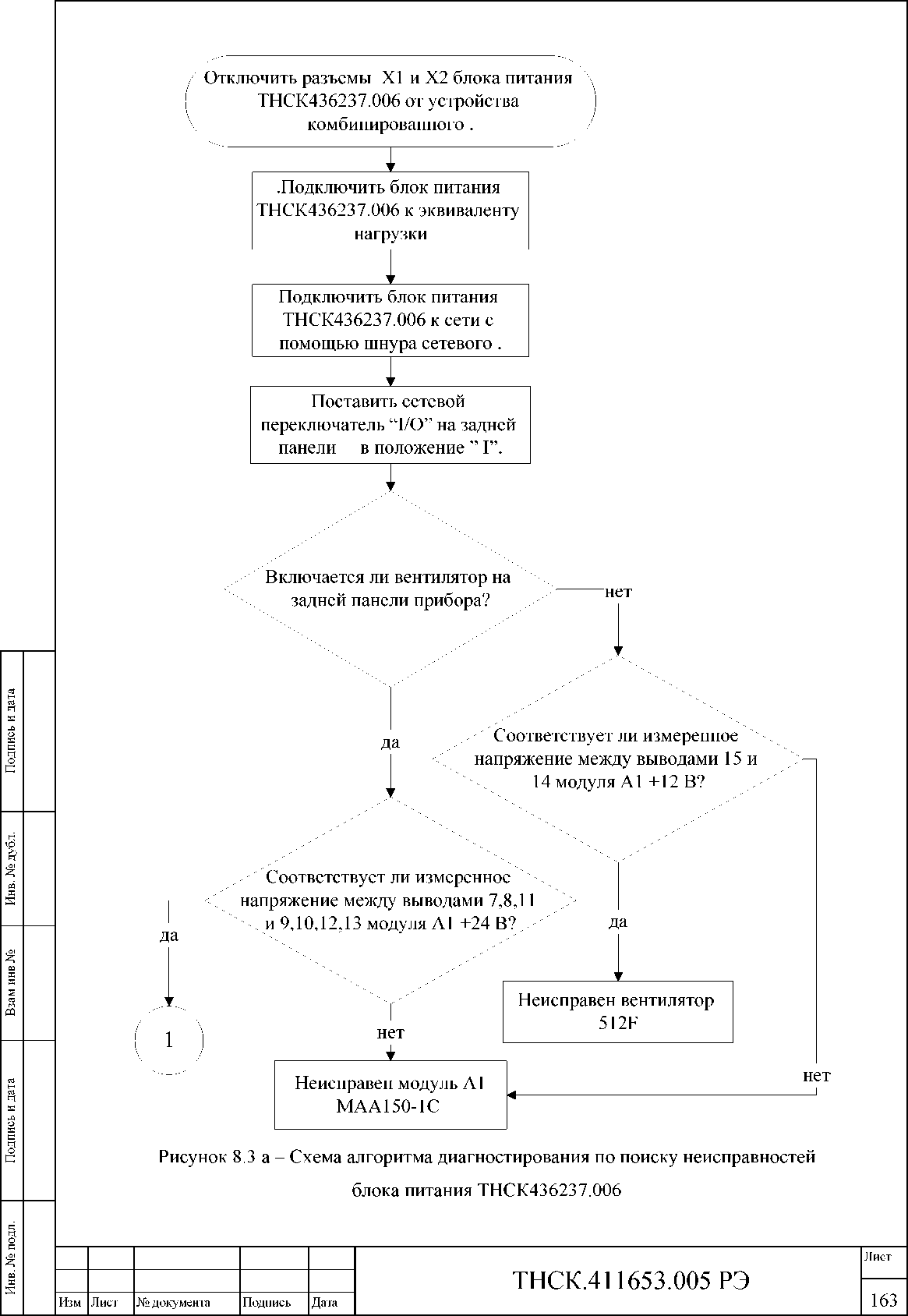

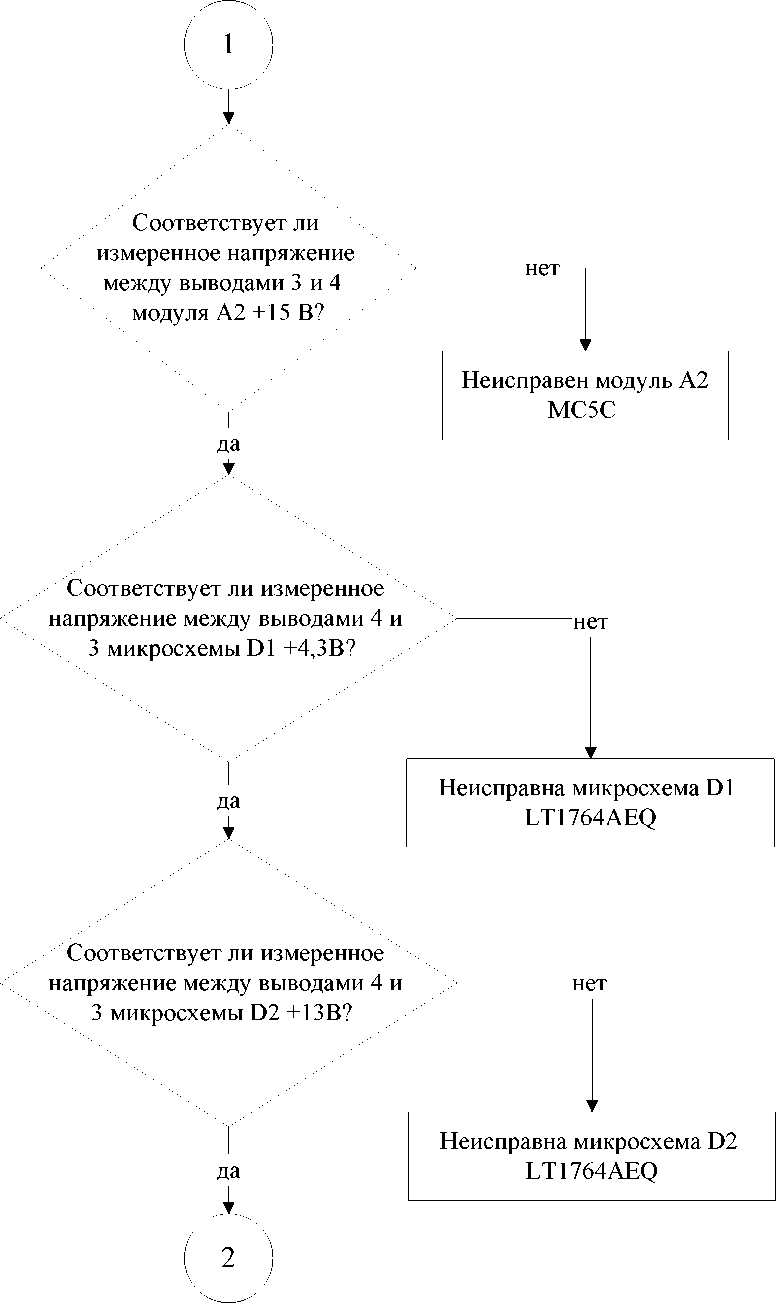

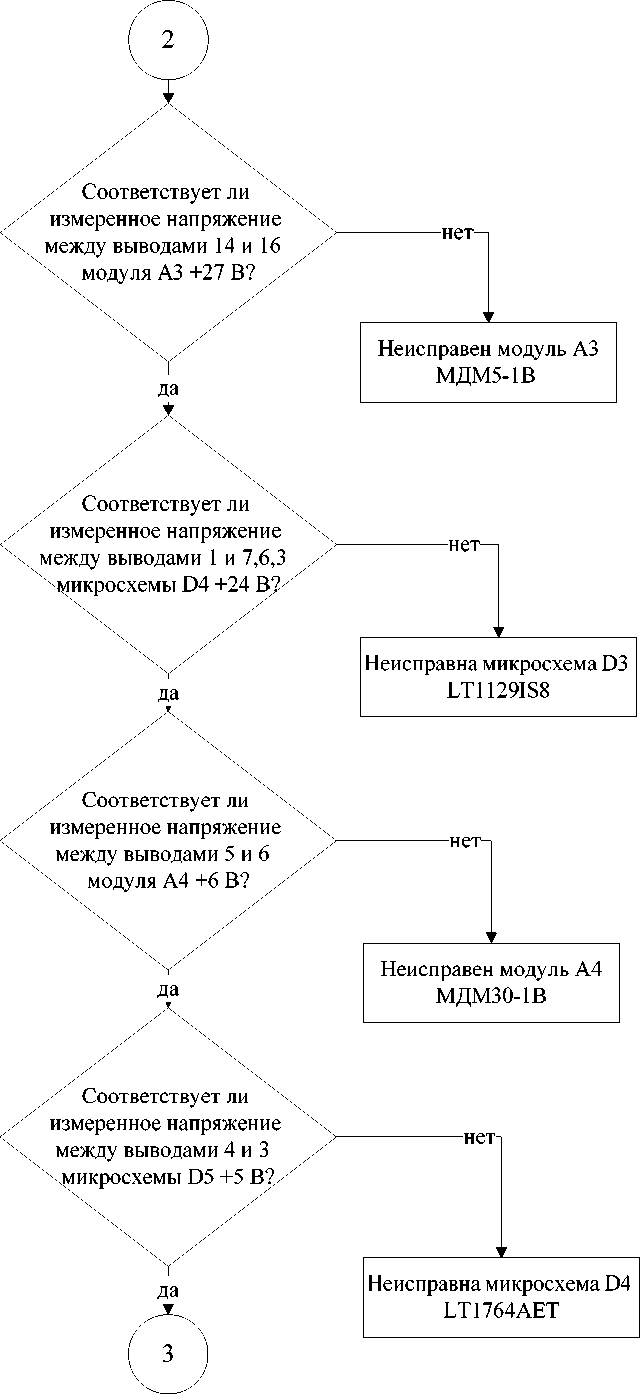

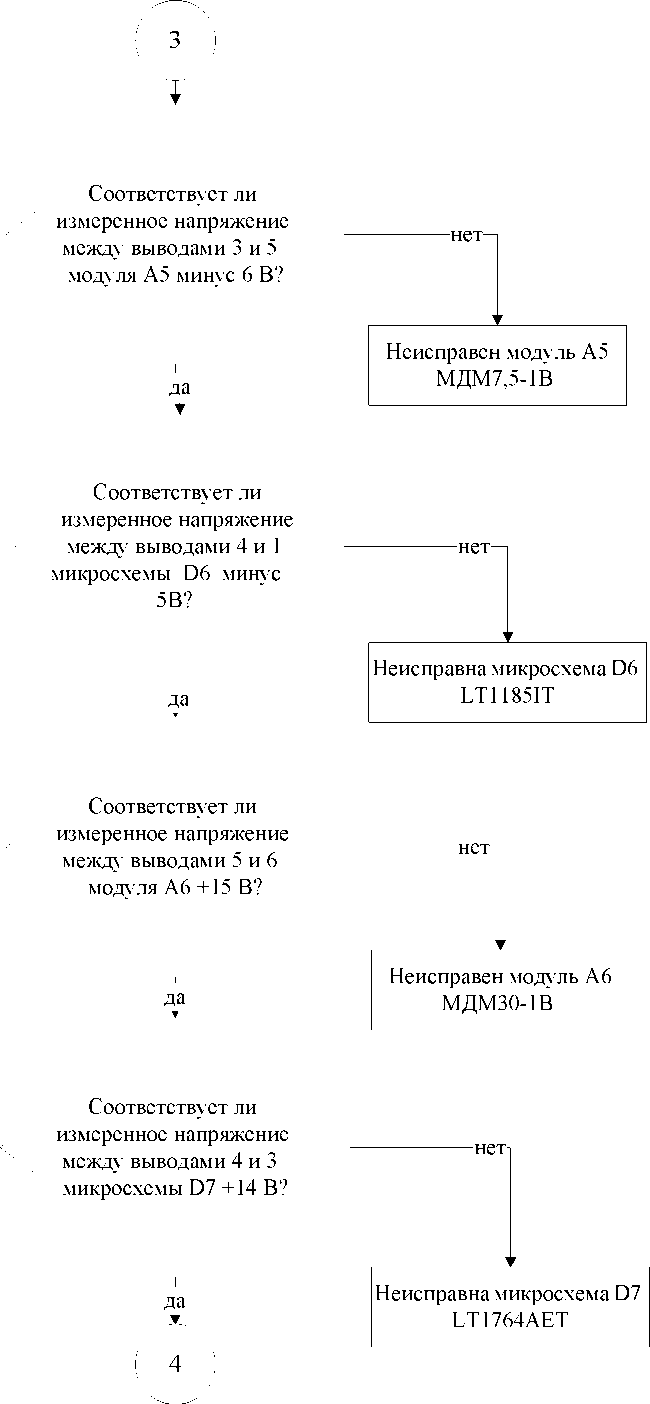

До проведения ремонта блока питания необходимо изучить раздел Меры безопасности при ремонте, схему электрическую принципиальную ТНСК.436237.006Э3, перечень элементов ТНСК.436237.006ПЭ3, схему алгоритма поиска неисправностей (САД) блока питания ТНСК.436237.006, приведённую на рисунке 8.3 .

Лист

ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ ТНСК.411653.005 РЭ

При проведении ремонта блока питания ТНСК.436237.006 необходимо:

- соблюдать требования раздела Меры безопасности при ремонте настоящего руководства;

- провести визуальный осмотр соединителей блока питания. Обгоревшие, обуглившиеся, потемневшие от повышенной температуры элементы, поврежденные разъемы (поломанные контакты) пометить меткой как подлежащие замене. Если поврежден печатный монтаж платы, и отремонтировать надёжно его не представляется возможным (имеет место отслаивание проводников, например, в результате многократных паек), то плата должна помечаться как подлежащая замене полностью;

- при помощи вольтметра В7-46 проконтролировать выходные напряжения блока питания на соответствие их таблице 8.4. В случае отсутствия одного или нескольких напряжений или в случае их значительного отличия от номинальных значений провести измерения напряжений на микросхемах D1 - D11 и модулях А1 - А10 узла печатного ТНСК.436230.352 и сравнить их с данными таблицы 8.4. Пользуясь данными таблицы 8.4, схемой электрической принципиальной ТНСК.436237.006Э3, перечнем элементов ТНСК.436237.006ПЭ3, произвести ремонт и устранить неисправность блока питания ТНСК.436237.006.

Допускается отличие измеренных значений напряжений на входе и выходе стабилизатора от значений, указанных в таблице 8.4, в пределах ± 5 %.

Лист

ТНСК.411653.005 РЭ 8.4   Меры безопасности при ремонте

• 8.4.1 При проведении текущего ремонта необходимо соблюдать требования безопасности, указанные в разделе 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ и в разделе 5.1 Меры безопасности при работе с прибором и эксплуатационные ограничения .

• 8.4.2 Пайку и монтаж производить только при отключенном от сети шнуре питания

SCZ - 1R.

• 8.4.3 Замену элементов производить только с заземляющим браслетом (сопротивление цепи заземления 1 МОм).

• 8.4.4 Следует принимать меры предосторожности при работе с открытым прибором, включённым для проведения ремонта отдельного узла или блока, так как в приборе имеются переменное напряжение сети 220 В и постоянные напряжения до 30 В.

8.5 Меры защиты составных частей и элементов прибора от воздействия статического электричества

• 8.5.1 Недопустимо касание центральных контактов внешних соединителей прибора и/или внутренних цепей прибора посторонними незаземлёнными предметами, телом при отсутствии заземляющего браслета и/или соединение их с незаземлёнными устройствами и/или корпусами других приборов.

  в

  я

  -0

  О я я

  о к

  Я ю

  £

  03

  Я S

  £

  03

  Я

  S

  s

  св

  м m

  св

  Й

  Я

  -0

  О я я

  о к

  я rt о с

  £

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.411653.005 РЭ

  Лист

• 9 ХРАНЕНИЕ

  • 9.1 Приборы должны храниться в закрытых складских помещениях на стеллажах при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей. Приборы без упаковки следует хранить в отапливаемых хранилищах. Расстояние от отопительной системы до приборов должно быть не менее 1 м.

  • 9.2 Условия отапливаемого хранилища:

- температура окружающего воздуха от 5 до 40 ^оС;

- относительная влажность окружающего воздуха до 80 % при температуре 25 ^оС.

• 9.3 Условия неотапливаемого хранилища для хранения приборов в упаковке предприятия-изготовителя:

- температура окружающего воздуха от минус 50 ^оС до 50 ^оС;

- относительная влажность окружающего воздуха до 98 % при температуре 25 ^оС.

10 ТРАНСПОРТИРОВАНИЕ

• 10.1 Климатические условия транспортирования не должны выходить за пределы заданных предельных условий:

- температура окружающего воздуха от минус 50 ^оС до 50 ^оС.

- относительная влажность окружающего воздуха 98 % при температуре 25 ^оС .

• 10.2 Прибор в упакованном виде допускает транспортирование всеми видами транспорта.

Условия транспортирования в части воздействия климатических факторов соответствуют условиям хранения на открытой площадке при условиях защиты от прямого воздействия атмосферных осадков.

• 10.3 Схема табельной упаковки и схема транспортной упаковки прибора, маркировочные и основные надписи и места пломбирования прибора приведены на рисунках 5.1 и 5.2

Товарный знак изготовителя, наименование и условное обозначение прибора нанесены в левой верхней части лицевой панели. Знак утверждения типа нанесён в правой верхней части лицевой панели.

• 10.4 Заводской порядковый номер прибора и год изготовления, знак соответствия обязательной сертификации расположены в правой части задней панели.



• 10.5 Все элементы и составные части, установленные на панелях и печатных платах, имеют маркировку позиционных обозначений в соответствии со схемами электрическими принципиальными.



• 10.6 Приборы, принятые ОТК, или прошедшие ремонт и поверку, пломбируются мастичными пломбами, которые установлены в чашках под головками винтов крепления верхней и нижней крышек к задней панели прибора. Нарушение целостности пломб при эксплуатации прибора не допускается.

11 ТАРА И УПАКОВКА

• 11.1 Схема упаковки прибора приведена на рисунке 5.1.

• 11.2 Ящик укладочный хранится в течение гарантийного срока эксплуатации прибора

• 12 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

  • 12.1 Наименование и условное обозначение прибора, наименование и товарный знак изготовителя, знак утверждения типа нанесены в левой верхней части лицевой панели.

  • 12.2 Заводской порядковый номер прибора и год изготовления расположены в правой нижней части задней панели.

  • 12.3 Все элементы и составные части, установленные на панелях и печатных платах, имеют маркировку позиционных обозначений в соответствии со схемами электрическими принципиальными.

  • 12.4 Приборы, принятые ОТК, или прошедшие ремонт и поверку пломбируются мастичными пломбами, которые установлены в чашках под головками винтов крепления верхней и нижней крышек к задней панели прибора, а также пломбируется гнездо подстройки кварцевого генератора. Нарушение целостности пломб при эксплуатации прибора не допускается. Схема пломбирования прибора показана на рисунке 12.1

Продолжение таблицы А1

Наименование узла	Позиционное обозначение	Напряжение на выводах транзисторов, В
		иЭ (И)	иБ (З)	иК (С)
Устройство управления индикацией и клавиатурой ТНСК.468360.351	VT1	минус 7,8±0,7	минус 8,5±0,8	минус 14,0±0,5
Генератор 10 кГц-	VT1	14±0,5	0±0,1	0±0,1
250 МГц ТНСК411653.352		14±0,5	3,3±0,3	14±0,5

Примечание - Транзисторы, работающие в ключевом режиме, могут иметь два состояния: открыт/закрыт. Текущие состояния таких транзисторов зависят от многих факторов - состояния режимов прибора, поданных на прибор сигналов и др. Поэтому при проверке режимов транзисторов и то, и другое состояние транзистора следует признать нормальным.

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ документа

Входящий № сопроводительного документа и дата

Подпись

Дата

Изме нен-ных

Заменён-ных

Но вых

Анну-лиро-ванных

ТНСК.411653.005 РЭ

Лист

182

Изм

Лист

№ документа

Подпись

Дата
