КОМПЛЕКСЫ ПРОГРАММНО-ТЕХНИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ РЕТОМ™-61850

Методика поверки

БРГА.441461.014МП г. Москва

2020 г.

• 1.1 Настоящая методика предназначена для проведения первичной и периодической поверок комплексов программно-технических измерительных цифровых РЕТОМ '-61850¹ (далее - комплексы). Настоящая методика устанавливает объем, условия поверки, методы и средства поверки комплексов и порядок оформления результатов поверки.

• 1.2 Комплекс включает в себя устройство РЕТОМ-61850 (далее - устройство) и программное обеспечение (далее - ПО).

Устройство составляет аппаратную часть комплекса. Устройство подключается к персональному компьютеру (далее - ПК) и в сочетании с установленным ПО образует комплекс. Индикация измеренных и воспроизводимых значений сигналов отображается на мониторе ПК.

• 1.3 На первичную поверку следует предъявлять комплексы до ввода в эксплуатацию, а также после ремонта. Периодическая поверка проводится в процессе эксплуатации и хранения.

• 1.4 Допускается проведение периодической поверки меньшего числа измеряемых (воспроизводимых) величин или меньшего числа поддиапазонов измерений (воспроизведения) в соответствии с заявлением владельца СИ, с обязательным указанием информации об объеме проведенной поверки.

• 1.5 Интервал между поверками - 4 года.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 В случае отрицательного результата проверки в процессе выполнения любой из операций комплексы бракуют и их поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Таблица 2 - Средства поверки

• 4.1 К проведению поверки допускают лица, изучившие настоящую методику, эксплуатационные документы на комплексы и средства поверки.

• 4.2 К проведению поверки допускают лица из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ. изучившие настоящую методику поверки, руководства по эксплуатации на поверяемое средство измерений и применяемые средства поверки.

• 4.3 Лица, допускаемые к поверке комплекса, должны иметь квалификационную группу по электробезопасности не ниже II.

• 5.1 При поверке комплексов должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, "Правил технической эксплуатации электроустановок потребителей", а также меры безопасности, изложенные в руководстве по эксплуатации применяемого оборудования.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого комплекса необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемым комплексом в условиях температуры, относительной влажности и атмосферного давления, выходящих за допустимые значения;

• - запрещается работать с поверяемым комплексом в случае обнаружения его повреждения.

• 6.1 Поверку комплексов следует проводить в нормальных условиях:

• - температура окружающего воздуха, °C 20 ± 5

• - относительная влажность воздуха, %   40 - 80 (без конденсации влаги)

• - атмосферное давление, кПа (мм. рт. ст.) 84 - 106,7 (630 - 800)

• - напряжение питающей сети и_Пит, В 230 ± 4,4

• - частота сети, Гц                       50 ± 0,5

• - отсутствие вибрации, тряски, ударов, влияющих на работу комплексов;

• - отсутствие внешних электрических и магнитных полей, превышающих установленные нормы по электрооборудованию для измерения, управления и лабораторного применения;

• - рабочее положение: горизонтальное положение устройства.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать комплекс в условиях окружающей среды, указанных в п. 6.1, не менее 4 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;

• - соединить зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории;

• - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны);

• - измерить и занести в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления, а также частоты и напряжения питающей сети;

• - установить программное обеспечение (далее - ПО, программа) из комплекта поставки на компьютер, используемый для управления комплексом;

• - соединить компьютер и устройство при помощи специального информационного кабеля из комплекта поставки (см. эксплуатационную документацию);

• - подключить устройство к сети питания;

• - включить устройство, для этого включить тумблер питания на задней панели над сетевым шнуром, а затем кратковременно нажать кнопку «Вкл/Выкл» на лицевой панели (после того, как индикатор «ГОТОВ» перейдет в режим постоянного свечения, устройство готово к работе);

• - запустить ПО, настроить сетевое подключение для связи устройства с ПК -осуществить «привязку» (подробное описание приведено в руководстве по эксплуатации на комплекс) и выйти из программы;

• - выключить устройство, кратковременно нажав кнопку «Вкл/Выкл» на лицевой панели устройства.

• 8.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• - наличие руководства по эксплуатации и паспорта на поверяемые комплексы;

• - соответствие комплектности комплексов эксплуатационной документации;

• - отсутствие повреждений, влияющих на работу комплексов (целостность корпуса и отсутствие видимых механических повреждений);

• - отсутствие внутри устройства посторонних предметов или незакреплённых деталей (не должно быть постороннего шума при манипуляциях с устройством (поступательные, вращательные движения)).

Результаты проверки считаются удовлетворительными, если выполнены все вышеуказанные требования.

• 8.2 Опробование

Опробование проводить следующим образом:

• 1) Произвести подготовку комплекса к работе согласно руководству по эксплуатации.

• 2) Включить устройство, для этого включить тумблер питания на задней панели над сетевым шнуром, а затем кратковременно нажать кнопку «Вкл/Выкл» на лицевой панели (после того, как индикатор «ГОТОВ» перейдет в режим постоянного свечения, устройство готово к работе).

• 3) Проверить возможность управления комплексом через компьютер с установленным ПО.

• 4) Собрать сегмент сети Ethernet как показано на рисунке 1 и сконфигурировать источник потока МЭК 61850-9-2 в комплексе (на компьютере в программе).

• 5) Включить источник потока МЭК 61850-9-2LE (сначала 80, затем 256 выборок на период) и проверить возможность приема потока установкой поверочной векторной компарирующей УПВК МЭ-61850 (далее по тексту - УПВК МЭ-61850).

• 6) Включить источник потока МЭК 61850-9-2 (сначала 96, затем 288 выборок на период) и проверить возможность приема потока прибором электроизмерительным многофункциональным Энергомонитор-61850 (далее по тексту - Энергомонитор-61850).

Результаты проверки считаются положительным, если выполняются все вышеуказанные требования.

• 8.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения комплекса осуществляется путем проверки идентификационных данных ПО.

Проверку идентификационных данных ПО производить следующим образом:

• 1) Произвести подготовку комплекса к работе согласно руководству по эксплуатации.

• 2) Проверить целостность внешнего ПО. для чего необходимо на верхней панели в меню основной программы «Стандартное программное обеспечение РЕТОМ-51/61/71/61850» выбрать пункт «Помощь», затем «О программе», на экране отобразится окно с указанием номера версии внешнего ПО.

• 3) Проверить целостность встроенного ПО, для чего необходимо в окне программы управления РЕТОМ-61850 выбрать пункт «Поиск устройств», затем выполнить «Поиск», на экране отобразится список найденных устройств с указанием номера версии встроенного ПО (версия ПО).

Результаты проверки считаются положительным, если считанные наименования и номера версии встроенного и внешнего ПО соответствуют значениям, указанным в таблице 3.

Таблица 3 - Характеристики ПО комплексов

• 8.4 Определение метрологических характеристик

  • 8.4.1 Определение метрологических характеристик при воспроизведении цифрового SV-потока.

    • 8.4.1.1  Определение относительной (абсолютной) погрешности воспроизведений среднеквадратического значения фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники; напряжения постоянного тока; среднеквадратического значения силы переменного тока и силы переменного тока основной гармоники; силы постоянного тока; частоты переменного тока; угла фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц для протокола МЭК-61850-9-2LE (частота дискретизации сигналов 80 и 256 выборок на период) проводится с помощью УПВК МЭ-61850 для каждого измерительного канала напряжения и тока (А, В, С, N) в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

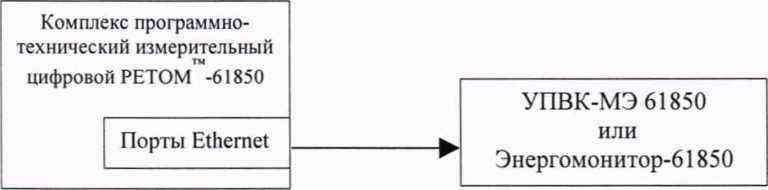

Рисунок 1 - Схема структурная для определения относительной (абсолютной) погрешности воспроизведений и измерений сигналов цифрового SV-потока

• 2) При помощи комплекса поочередно воспроизвести следующие значения сначала для частоты дискретизации сигналов 80 выборок/период, затем для 256 выборок/период:

• - среднеквадратические значения  фазного  напряжения  основной  гармоники  с

частотой 50 Гц: 1; 3; 5; 7; 10; 30; 70; 120; 180; 240 В;

• - среднеквадратические  значения  фазного напряжения  основной  гармоники  с

частотой 100 Гц: 1; 3; 5; 7; 10; 30; 70; 120; 180; 240 В;

• - напряжения постоянного тока: 1; 7; 30; 70; 240 В;

• - среднеквадратические значения силы переменного тока основной гармоники с частотой 50 Гц: 0,1; 0,3; 0,5; 0,7; 1; 2; 4; 6; 8; 10 А;

• - среднеквадратические значения силы переменного тока основной гармоники с частотой 100 Гц: 0,1; 0,3; 0,5; 0,7; 1; 2; 4; 6; 8; 10 А;

• - силы постоянного тока: 0,1; 0,5; 1; 5; 10 А;

• - частоты переменного тока (входной сигнал 240 В): 40; 45; 50; 60; 70; 100; 200; 300; 400; 500 Гц;

• - угла фазового сдвига между основной гармоникой и фронтом опорного сигнала 1 Гц с частотой 50 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов;

• - угла фазового сдвига между основной гармоникой и фронтом опорного сигнала 1 Гц с частотой 100 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов.

• 3) При помощи УПВК МЭ-61850 произвести измерение испытательных сигналов, заданных при помощи комплекса.

• 4) Для каждого испытательного сигнала произвести расчёт относительной или абсолютной погрешности по формулам (1) или (2) в зависимости от величины испытательного сигнала:

• - относительная погрешность воспроизведений 6, %:

6 = [(Х_к-Х_и)/Х_и]Ю0%,                     (1)

• - абсолютная погрешность воспроизведений

Д = Х_К-Х_И                            (2)

где Х_и - значение величины, измеренное эталонным средством измерений, В (А, Гц, градус);

Х_к - значение воспроизводимой величины, заданное комплексом, В (А, Гц, градус).

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов допускаемых значений, приведенных в приложении А.

• 8.4.1.2 Определение относительной (абсолютной) погрешности воспроизведений среднеквадратического значения фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники; среднеквадратического значения силы переменного тока и силы переменного тока основной гармоники; частоты переменного тока; угла фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц для протокола МЭК-61850-9-2 (частота дискретизации сигналов 96 и 288 выборок на период) проводится с помощью Энергомонитор-61850 для каждого измерительного канала напряжения и тока (А, В, С, N) в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) При помощи комплекса поочередно воспроизвести следующие значения сначала для частоты дискретизации сигналов 96 выборок/период, затем для 288 выборок/период:

• - среднеквадратические значения фазного напряжения основной гармоники с частотой 50 Гц: 1; 3; 5; 7; 10; 30; 70; 120; 180; 240 В;

• - среднеквадратические значения силы переменного тока основной гармоники с частотой 50 Гц: 0,1; 0,3; 0,5; 0,7; 1; 2; 4; 6; 8; 10 А;

• - частоты переменного тока (входной сигнал 240 В): 40; 45; 50; 60; 70 Гц;

• - угла фазового сдвига между основной гармоникой и фронтом опорного сигнала 1 Гц с частотой 50 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов.

• 3) При помощи Энергомонитор-61850 произвести измерение испытательных сигналов, заданных при помощи комплекса.

• 4) Для каждого испытательного сигнала произвести расчёт относительной или абсолютной погрешности по формулам (1) или (2) в зависимости от величины испытательного сигнала.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов допускаемых значений, приведенных в приложении А.

• 8.4.1.3 Определение абсолютной погрешности воспроизведений угла фазового сдвига по основным гармоникам между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы для частоты дискретизации 80, 96, 256 и 288 выборок/период проводится с помощью Энергомонитор-61850 для каждого измерительного канала напряжения и тока (А, В, С, N) в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) При помощи комплекса поочередно воспроизвести следующие значения сначала для частоты дискретизации 80 выборок/период, затем для 96 выборок/период, 256 выборок/период и 288 выборок/период:

• - угла фазового сдвига по основным гармоникам между сигналами напряжений с частотой 50 Гц (входной сигнал 240 В): 360 (-180), 270 (-90), 0, +90, +180 градусов;

• - угла фазового сдвига по основным гармоникам между сигналами токов с частотой 50 Гц (входной сигнал 10 А360 (-180), 270 (-90), 0, +90, +180 градусов;

• - угла фазового сдвига по основным гармоникам между сигналами тока и напряжения одной фазы с частотой 50 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов.

• 3) При помощи Энергомонитор-61850 произвести измерение испытательных сигналов, заданных при помощи комплекса.

• 4) Для каждого испытательного сигнала произвести расчёт абсолютной погрешности по формуле (2) в зависимости от величины испытательного сигнала.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов допускаемых значений, приведенных в приложении А.

8.4.2 Определение метрологических характеристик при измерении цифрового SV-потока.

• 8.4.2.1 Определение относительной (абсолютной) погрешности измерений среднеквадратического значения фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники; напряжения постоянного тока; среднеквадратического значения силы переменного тока и силы переменного тока основной гармоники; силы постоянного тока; частоты переменного тока; угла фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц для протокола МЭК-61850-9-2LE (частота дискретизации сигналов 80 и 256 выборок на период) проводится с помощью УПВК МЭ-61850 для каждого измерительного канала напряжения и тока (А, В, С, N) в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) При помощи комплекса поочередно воспроизвести следующие значения сначала для частоты дискретизации сигналов 80 выборок/период, затем для 256 выборок/период:

• - среднеквадратические значения  фазного  напряжения  основной  гармоники  с

частотой 50 Гц: 1; 3; 5; 7; 10; 30; 70; 120; 180; 240 В;

• - среднеквадратические  значения  фазного напряжения  основной гармоники  с

частотой 100 Гц: 1; 3; 5; 7; 10; 30; 70; 120; 180; 240 В;

• - напряжения постоянного тока: 1; 7; 30; 70; 240 В;

• - среднеквадратические значения силы переменного тока основной гармоники с частотой 50 Гц: 0,1; 0,3; 0,5; 0,7; 1; 2; 4; 6; 8; 10 А;

• - среднеквадратические значения силы переменного тока основной гармоники с частотой 100 Гц: 0,1; 0,3; 0,5; 0,7; 1; 2; 4; 6; 8; 10 А;

• - силы постоянного тока: 0,1; 0,5; 1; 5; 10 А;

• - частоты переменного тока (входной сигнал 240 В): 40; 45; 50; 60; 70; 100; 200; 300; 400; 500 Гц;

• - угла фазового сдвига между основной гармоникой и фронтом опорного сигнала 1 Гц с частотой 50 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов;

• - угла фазового сдвига между основной гармоникой и фронтом опорного сигнала 1 Гц с частотой 100 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов.

• 3) При помощи комплекса произвести измерение собственных генерируемых испытательных сигналов.

• 4) При помощи УПВК МЭ-61850 произвести измерение испытательных сигналов, заданных при помощи комплекса.

• 5) Для каждого испытательного сигнала произвести расчёт относительной или абсолютной погрешности по формулам (3) или (4) в зависимости от величины испытательного сигнала:

• - относительная погрешность воспроизведений 5, %:

  5 = [(Х_к - Х_и) / Х„] • 100%,

(3)

• - абсолютная погрешность воспроизведений

Д = Х_К-Х_И                            (4)

где Х_и - значение величины, измеренное комплексом, В (А, Гц, градус);

Х_к - значение величины, измеренное эталонным средством измерений, В (А, Гц, градус).

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов допускаемых значений, приведенных в приложении А.

• 8.4.2.2 Определение относительной (абсолютной) погрешности измерений среднеквадратического значения фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники; среднеквадратического значения силы переменного тока и силы переменного тока основной гармоники; частоты переменного тока; угла фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц для протокола МЭК-61850-9-2 (частота дискретизации сигналов 96 и 288 выборок на период) проводится с помощью Энергомонитор-61850 для каждого измерительного канала напряжения и тока (А, В, С, N) в следующей последовательности:

• 1) Соберите схему, представленную на рисунке 1.

• 2) При помощи комплекса поочередно воспроизвести следующие значения сначала для частоты дискретизации сигналов 96 выборок/период, затем для 288 выборок/период:

• - среднеквадратические значения фазного напряжения основной гармоники с частотой 50 Гц: 1; 3; 5; 7; 10; 30; 70; 120; 180; 240 В;

• - среднеквадратические значения силы переменного тока основной гармоники с частотой 50 Гц: 0,1; 0,3; 0,5; 0,7; 1; 2; 4; 6; 8; 10 А;

• - частоты переменного тока (входной сигнал 240 В): 40; 45; 50; 60; 70 Гц;

• - угла фазового сдвига между основной гармоникой и фронтом опорного сигнала 1 Гц с частотой 50 Гц (входной сигнал 240 В, 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов.

• 3) При помощи комплекса произвести измерение собственных генерируемых испытательных сигналов.

• 4) При помощи Энергомонитор-61850 произвести измерение испытательных сигналов, заданных при помощи комплекса.

• 5) Для каждого испытательного сигнала произвести расчёт относительной или абсолютной погрешности по формулам (3) или (4) в зависимости от величины испытательного сигнала.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов допускаемых значений, приведенных в приложении А.

• 8.4.2.3 Определение абсолютной погрешности измерений угла фазового сдвига по основным гармоникам между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы для частоты дискретизации 80, 96, 256 и 288 выборок/период проводится с помощью Энергомонитор-61850 для каждого измерительного канала напряжения и тока (А, В, С, N) в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) При помощи комплекса поочередно воспроизвести следующие значения сначала для частоты дискретизации 80 выборок/период, затем для 96 выборок/период, 256 выборок/период и 288 выборок/период:

• - угла фазового сдвига по основным гармоникам между сигналами напряжений с частотой 50 Гц (входной сигнал 240 В): 360 (-180), 270 (-90), 0, +90, +180 градусов;

• - угла фазового сдвига по основным гармоникам между сигналами токов с частотой 50 Гц (входной сигнал 10 А): 360 (-180), 270 (-90), 0, +90, +180 градусов;

• - угла фазового сдвига по основным гармоникам между сигналами тока и напряжения одной фазы с частотой 50 Гц (входной сигнал 240 В. 10 А): 360 (-180), 270 (-90), 0, +90, + 180 градусов.

• 3) При помощи комплекса произвести измерение собственных генерируемых испытательных сигналов.

• 4) При помощи Энергомонитор-61850 произвести измерение испытательных сигналов, заданных при помощи комплекса.

• 5) Для каждого испытательного сигнала произвести расчёт абсолютной погрешности по формуле (4) в зависимости от величины испытательного сигнала.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов допускаемых значений, приведенных в приложении А.

• 8.4.3 Определение абсолютной погрешности воспроизведений периода опорного сигнала 1 Гц (1PPS)

Определение абсолютной погрешности воспроизведений периода опорного сигнала 1 Гц (1 PPS) проводиться в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2.

• 2) Установить на частотомере - режим измерения периода канала 1, время счета 10 с.

• 3) Настроить вход «Канал 1»:

• - измерения по переднему (нарастающему) фронту;

• - сопротивление входа канала 1 МОм;

• - уровень напряжения точки привязки по переднему фронту 2,5 В;

• - вид связи - открытый вход;

• - фильтр нижних частот 100 кГц отключить.

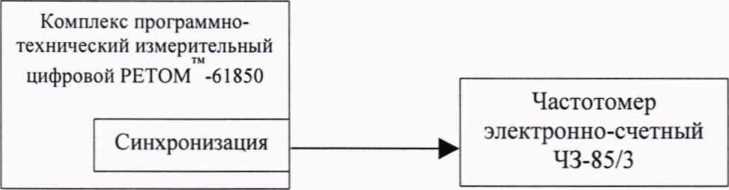

  Рисунок 2 - Структурная схема для определения абсолютной погрешности воспроизведений периода опорного сигнала 1 Гц (1PPS)

• 4) Установить на комплексе режим источника опорного сигнала 1 PPS от внутреннего генератора.

• 5) Произвести не менее 10 измерений периода выходного сигнала комплекса.

• 6) Оценить среднее арифметическое значение Т измеряемого периода по формуле (5):

7' = Г2?=₁Г₍                                    (5)

где Г, - результат измерений;

п - количество результатов измерений.

• 7) Вычислить абсолютную погрешность согласно формуле (6):

Д= 1 -Т

где Т - период, измеренный частотомером Т, выраженный в секундах.

Результаты проверки считаются положительными, если значение абсолютной погрешности не превышает пределов допускаемых значений, приведенных в Приложении А.

• 9.1  Результаты поверки комплексов оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», либо другим действующим нормативно техническим документом, регламентирующим поверку средств измерений.

• 9.2 Положительные результаты поверки комплекса удостоверяются свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.

• 9.3 При отрицательных результатах поверки комплекс не допускается к дальнейшему применению, выписывается извещение о непригодности.

Инженер ООО «ИЦРМ»

(справочное)

Номинальное среднеквадратическое значение воспроизводимого (измеряемого) фазного напряжения переменного тока и напряжения постоянного тока (в виде цифрового потока мгновенных значений) С_н0._м: от 10 до 240 В. Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений напряжения электрического тока: от 1 до 6,25 10⁴.

Номинальное среднеквадратическое значение воспроизводимой (измеряемой) силы переменного (постоянного) тока (в виде цифрового потока мгновенных значений) /_Ном‘- от 1 до 10 А. Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений силы и напряжения электрического тока: от 1 до 1,5-10⁵.

Таблица А.1 - Метрологические характеристики

13

¹

РЕТОМ™ - зарегистрированная торговая марка. Далее знак опускается.
