УТВЕРЖДАЮ

ГЦИ СИ ВНИИМС

В.Н. Яншин о 2005 г.

Измерители-регуляторы температуры и влажности МПР51-Щ4

Методика поверки КУВФ.421254.001 МП

Москва

2005

СОДЕРЖАНИЕ

при измерениях

7.1. Общие указания

7.2. Порядок юстировки датчиков температуры

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на измерители-регуляторы температуры и влажности МПР51-Щ4 (в дальнейшем по тексту именуемые «прибор»), предназначенные для измерения и автоматического регулирования температуры и влажности (при использовании датчиков психрометрического типа), а также для контроля положения задвижки (при использовании резисторных датчиков положения).

  • 1.2 Методика устанавливает и определяет порядок и способы проведения первичной и периодической поверки приборов в процессе их эксплуатации.

  • 1.3 Номинальные статические характеристики (НСХ) первичных преобразователей, диапазоны измеряемых параметров, разрешающая способность прибора, а также единицы их отображения на цифровом индикаторе приведены в таблице 1.

Таблица 1

Модификация прибора

Тип НСХ термопреобразователя сопротивления

Диапазон измерения

Разрешение

МПР51-Щ4.01

50М W100 = 1,426

-50...+200 °С

0,1 °С

50М W100 = 1,428

50П W100 = 1,385

-80...+750 °С

0,1 °С

50П W100 = 1,391

МПР51-Щ4.03

100М W100 = 1,426

-50...+200 °С

0,1 °С

100М W100 = 1,428

100П W100 = 1,385

-80...+750 °С

0,1 °С

100П W100=1,391

Предел основной приведенной погрешности прибора при измерении температуры не должен превышать 0,5 %.

  • 1.4 Измерение относительной влажности с помощью датчиков психрометрического типа производится в диапазоне 1...99 % (разрешающая способность 1 %) при температурах сухого термопреобразователя +10...+95 °С.

Предел допустимого значения погрешности определения относительной влажности не должен превышать:

  • - 4 % при температурах «сухого» термопреобразователя +50...+95 °С;

  • - 5 % при температурах «сухого» термопреобразователя +10...+49,9 °С.

  • 1.5 Межповерочный интервал - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 Для проведения поверки выполняют операции, указанные в таблице 2. Таблица 2

Наименование операции

Номер пункта методики поверки

1

Внешний осмотр

6.1

2

Опробование

6.2

3

Определение основной приведенной погрешности прибора

6.3

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться два магазина сопротивлений Р4831 ГОСТ 23737-79. Класс точности - 0,02.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Прибор относится к классу защиты ГОСТ 12.2.007.0-75

  • 4.2 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • 4.3 Любые подключения к прибору производить при отключенном питании прибора.

  • 4.4 К работе с прибором должны допускаться лица, изучившие руководство по эксплуатации МПР51-Щ4.

ВНИМАНИЕ! На открытых клеммах 45 и 46 работающего прибора - напряжение 220 В.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки следует соблюдать следующие условия:

    температура окружающего воздуха относительная влажность окружающего воздуха атмосферное давление

    20±5 °С;

    30 - 80%; 84,0-106,7кПа 630-800 мм рт. ст.;

    напряжение питания частота питающей сети

    220±11 В;

    47.63 Гц.

  • 5.2 Перед проведением поверки выполнить перечисленные ниже подготовительные работы.

    • 5.2.1 Подготовить к работе поверяемый прибор в соответствии с указаниями, изложенными в руководстве по эксплуатации, и выдержать его при температуре поверки не менее 4-х часов.

    • 5.2.2 Подготовить к работе средства поверки, в соответствии с их эксплуатационной документацией.

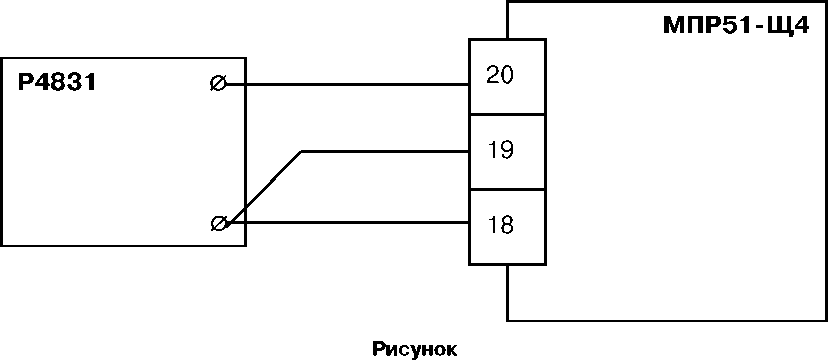

5.3 Подключение прибора к магазину сопротивлений производить по трехпроводной схеме (см. рисунок). Сопротивления проводов в линиях должны быть равны и не превышать 15 Ом.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра визуально проверяется:

  • - отсутствие механических повреждений корпуса прибора и его лицевой панели;

  • - отсутствие механических повреждений выходных клеммных соединителей;

  • - наличие на приборе необходимой маркировки.

Кроме того, проверяется наличие эксплуатационной документации, входящей в комплект поставки прибора (паспорт и руководство по эксплуатации).

  • 6.1.2 При обнаружении механических дефектов, а также при несоответствии маркировки или комплектности эксплуатационной документации определяется возможность дальнейшего использования прибора по назначению.

6.2 Опробование
  • 6.2.1 Прибор подключают к питающей сети и выдерживают во включенном состоянии не менее 20 мин. После подачи питания на прибор проверяют работу цифровой индикации на его лицевой панели в соответствии с руководством по эксплуатации прибора, а также корректность выдаваемой служебной информации.

  • 6.2.2 В соответствии с указаниями руководства по эксплуатации проверить во всех каналах заданные значения параметров коррекции и установить их равными 000 для всех каналов.

  • 6.2.3 В соответствии с указаниями руководства по эксплуатации отключить во всех каналах цифровые фильтры, установив в параметрах d 01.. .d 06 нулевые значения.

  • 6.2.4 Функционирование кнопок управления прибором и работа его цифровой индикации проверяются при выполнении указанных в п. 6.2.2, 6.2.3 действий, являющимися одновременно подготовительными для проведения дальнейших операций.

6.3 Определение основной приведенной погрешности прибора при измерениях
  • 6.3.1 Основную приведенную погрешность при измерении температуры в каналах Тсух, Твлаж, Тпрод определяют в точках, соответствующих 0, 5, 25, 50, 75, 95, 100 % диапазона измерений.

Допустимое значение погрешности определения относительной влажности определяют в точках, соответствующих 5, 25, 50, 75, 95 диапазона измерений.

  • 6.3.2 Определение погрешности прибора при измерении в канале Тсух

Подключить к входу канала измерения Тсух по трехпроводной линии магазин сопротивлений в соответствии со схемой, приведенной на рисунке. Последовательно устанавливая на магазине значения сопротивления, соответствующие температуре в каждой контрольной точке и указанные в таблицах 3 и 4 (для соответствующих модификаций прибора), зафиксировать показания цифрового индикатора на этом канале для каждой контрольной точки.

Таблица 3

Значение входного сигнала, Ом

Условное обозначение НСХ термопреобразователя*

Контрольные точки измеряемого диапазона (значение температуры по НСХ)

0 %

(- 50°С)

5 % (-37,5°С)

25 % (12,5°С)

50 %

(75°С)

75 % (137,5°С)

95 % (187,5°С)

100 %

(200°С)

МПР51-Щ4.01

50М W100=1,426

39,345

42,010

52,663

65,980

79,298

89,953

92,615

50М W100=1,428

39,225

41,933

52,673

66,040

79,408

90,103

92,775

МПР51-Щ4.03

100М W100=1,426

78,690

84,020

105,325

131,960

158,595

179,905

185,230

100М W100=1,428

78,450

83,865

105,345

132,080

158,815

180,205

185,550

Примечание - * в графе указано условное обозначение НСХ термопреобразователя и модификация прибора, с которым работает данный термопреобразователь.

Таблица 4

Значение входного сигнала, Ом

Условное обозначение НСХ термопреобразователя*

Контрольные точки измеряемого диапазона (значение температуры по НСХ)

0 % (- 50°С)

5 % (-38,5°С)

25 % (127,5°С)

50 % (335°С)

75 % (542,5°С)

95 % (708,5°С)

100 %

(750°С)

МПР51-Щ4.01

50П W100=1,385

34,165

42,433

74,445

112,225

147,513

173,958

180,320

50П W100=1,391

33,915

42,315

74,830

113,215

149,088

175,898

182,360

МПР51-Щ4.03

100П W100=1,385

68,330

84,865

148,890

224,450

294,025

347,915

360,640

100П W100=1,391

67,830

84,630

149,660

226,430

298,175

351,795

364,720

Примечание - * в графе указано условное обозначение НСХ термопреобразователя и модификация прибора, с которым работает данный термопреобразователь.

Рассчитать для каждой контрольной точки основную приведенную погрешность прибора при измерении температуры по формуле:

Yi

Т - Т

изм НСХ

Тнорм

норм

x100%

J

(1)

где y1   - основная приведенная погрешность прибора при измерении температуры;

Тизм - измеренное прибором значение температуры в заданной контрольной точке; ТНСХ - значение температуры в заданной контрольной точке по НСХ термопреобразователя;

Тнорм - нормирующее значение, равное разности максимальной и минимальной температур диапазона измерения термопреобразователя.

Рассчитанная для каждой контрольной точи основная приведенная погрешность прибора при измерении должна соответствовать п. 1.3 настоящей методики.

В случае невыполнения данного требования для канала измерения Тсух провести юстировку прибора в соответствии с указаниями, изложенными в п. 7.2 данной методики проверки, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

  • 6.3.3 Определение погрешности прибора при измерении в канале Твлаж

Подключить к входу канала измерения Т влаж магазин сопротивлений в соответствии со схемой, приведенной на рисунке (теперь магазин сопротивлений нужно подключать к клеммам прибора 17, 16, 15 вместо 20,19,18). Измерения и вычисления производить в соответствии с указаниями, изложенными в п. 6.3.2.

Наибольшее из рассчитанных значений основной приведенной погрешности у1 не должно превышать ±0,5 %.

В случае невыполнения данного требования провести юстировку прибора в соответствии с указаниями, изложенными в п. 7.2 настоящей методики, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

  • 6.3.4 Определение погрешности прибора при измерении в канале Т прод

К входу канала измерения Тпрод подключить магазин сопротивлений в соответствии со схемой, приведенной на рисунке (теперь магазин сопротивлений нужно подключать к выводам прибора 23, 22, 21 вместо 20,19,18). Произвести такие же измерения и вычисления, что и для канала Т сух.

Наибольшее из рассчитанных значений основной приведенной погрешности у1 не должно превышать ±0,5 %.

В случае невыполнения данного требования провести юстировку прибора в соответствии с указаниями, изложенными в п. 7.2 настоящей методики, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

  • 6.3.5 Определение допустимого значения погрешности определения относительной влажности

    • 6.3.5.1 Основную приведённую погрешность определять при сигналах, соответствующих температурам 20 °С и 60 °С, на входе Тсух.

    • 6.3.5.2 Подключить к входам Тсух (клеммы прибора 20, 19 ,18) и Твлаж (клеммы прибора 17, 16, 15) два магазина сопротивлений в соответствии со схемой, приведённой на рисунке (см. стр.5). В соответствии с руководством по эксплуатации установить психрометрический коэффициент А (параметр о06) равным 64 и перевести прибор в режим измерения влажности.

Установить на магазине сопротивлений значение сопротивления на входе Тсух, приведённое в таблице5 для соответствующих типов НСХ и модификаций прибора.

Последовательно устанавливая на магазине сопротивлений значения сопротивления на входе Твлаж, соответствующие влажности в каждой контрольной точке и указанные в таблице 5 (для соответствующих модификаций прибора). Зафиксировать показания цифрового индикатора для каждой контрольной точки.

Таблица 5

Условное обозначение НСХ термопреобразователя*

Т ** сух

Твлаж

влаж

Контрольные точки измеряемого диапазона***

5 % (6,7 оС)

25 % (10,0 оС)

50 % (13,8 оС)

75 % (17,1 оС)

95 % (19,4 оС)

МПР51-Щ4.01

50М W100 = 1,426

54,260

51,423

52,139

52,933

53,633

54,140

50М W100 = 1,428

54,280

51,428

52,149

52,943

53,648

54,155

50П W100 = 1,385

53,895

51,303

51,958

52,683

53,327

53,784

50П W100 = 1,391

53,960

51,326

51,988

52,727

53,377

53,846

МПР51-Щ4.03

100М W100 = 1,426

108,520

102,846

104,277

105,867

107,266

108,281

100М W100 = 1,428

108,560

102,856

104,297

105,887

107,296

108,309

100П W100 = 1,385

107,790

102,605

103,916

105,336

106,653

107,568

100П W100 = 1,391

107,920

102,652

103,976

105,454

106,754

107,692

Примечание - * в графе указано условное обозначение НСХ термопреобразователя и модификация прибора, с которым работает данный термопреобразователь.

** значения сопротивлений на входе Тсух при 20 оС.

*** в % указана относительная влажность воздуха, в оС - температура Твлаж.

Значения сопротивления, подключенного к входам, Ом

Рассчитать для каждой контрольной точки значение погрешности определения относительной влажности по формуле:

М^и’.м ^расч

Y2=-----—

^норм

х100%

(2)

где y 2   -значение погрешности определения относительной влажности;

Тизм - измеренное прибором значение влажности в заданной контрольной точке;

Трасч - расчётное значение влажности в заданной контрольной точке;

Тнорм - нормирующее значение, равное разности максимальной и минимальной влажности диапазона измерения.

Полученные значения не должны превышать величин, приведенных в п. 1.4.

В случае невыполнения данного требования по измерению влажности необходимо выполнить операцию юстировки прибора по методике, приведенной в п. 7.2, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

  • 6.3.5.3 Руководствуясь указаниями п. 6.3.5.2 и данными, изложенными в таблице 6, определить основную приведенную погрешность прибора при сигнале, соответствующем температуре 60 °С на входе Тсух.

Таблица 6

Условное обозначение НСХ термопреобразователя*

Т ** сух

Твлаж

влаж

Контрольные точки измеряемого диапазона***

5 % (25,4 оС)

25 % (37,5 оС)

50 % (47,4 оС)

75 % (54,4 оС)

95 % (59,0 оС)

МПР51-Щ4.01

50М W100 = 1,426

62,785

55,411

57,990

60,101

61,591

62,570

50М W100 = 1,428

62,835

55,431

58,020

60,136

61,636

62,620

50П W100 = 1,385

61,620

54,943

57,287

59,198

60,546

61,430

50П W100 = 1,391

61,805

55,023

57,402

59,343

60,708

61,610

МПР51-Щ4.03

100М W100 = 1,426

125,570

110,822

115,980

120,202

123,182

125,140

100М W100 = 1,428

125,670

110,862

116,040

120,272

123,272

125,240

100П W100 = 1,385

123,240

109,886

114,574

118,396

121,092

122,860

100П W100 = 1,391

123,610

110,046

114,804

118,686

121,416

123,220

Примечание - * в графе указано условное обозначение НСХ термопреобразователя и модификация прибора, с которым работает данный термопреобразователь.

** значения сопротивлений на входе Тсух при 60 оС.

Значения сопротивления, подключенного к входам, Ом

*** в % указана относительная влажность воздуха, в оС - температура Твлаж.

Полученные значения не должны превышать величин, приведенных в п. 1.4.

7 ЮСТИРОВКА ПРИБОРА 7.1 Общие положения

Юстировка должна производится только высококвалифицированными специалистами метрологических служб при увеличении погрешности измерения входных параметров сверх установленных значений.

Процедуру юстировки входов датчиков температуры возможно производить только в режиме ОСТАНОВ.

7.2 Порядок юстировки датчиков температуры
  • 7.2.3 Подключить к проверяемому входу прибора магазин сопротивлений типа Р4831.

  • 7.2.4 Установить на магазине сопротивлений R = 50 Ом (при использовании датчиков сопротивлением 50 Ом) или R = 100 Ом (при использовании датчиков сопротивлением 100 Ом).

Включить питание прибора.

  • 7.2.1 Выбрать канал, подлежащий юстировке. Канал, подлежащий юстировке (Тсух, Твлаж), выбирается нажатием кнопки f^]. При этом загорается соответствующий зеленый светодиод. Для Тпрод всегда используется тот же коэффициент юстировки, что и для Тсух.

  • 7.2.2 Установить параметры коррекции датчиков температуры равными нулю. Для этого войти в основное меню режима ПРОГРАММИРОВАНИЕ (см. Руководство по эксплуатации). В основном меню выбрать уровень L2, войти в него. Установить в параметрах 000 (для Тсух - это параметры 2с1.. .2с4, для Твлаж - 3с1.. .3с4, для Тпрод - 1с1.. .1с4). Перейти в режим ОСТАНОВ, нажав два раза кнопку ЦЦ|.

  • 7.2.5 В режиме ОСТАНОВ войти в основное меню режима ПРОГРАММИРОВАНИЕ, выбрать уровень L4. В этом уровне выставить значение параметра CAL равное 001 для Тсух (и Тпрод) или CAL равное 002 для Твлаж.

  • 7.2.6 Нажатием кнопки [прол], запустить процедуру юстировки, при этом на индикаторе

«ПАРАМЕТР» появятся прочерки «---», через 10...15 с по окончании процедуры юстировки

появится сообщение RDY, свидетельствующее о завершении вычисления коэффициента юстировки.

  • 7.2.7 Снова нажать кнопку |iiroi], при этом вычисленное значение коэффициента юстировки будет внесено в память прибора.

Если вместо кнопки |iiror| нажать кнопку ЦЦ|, внесение значений коэффициентов в память не произойдет.

  • 7.2.8 Для завершения юстировки два раза нажать кнопку ЦЦ. Прибор перейдёт в исходный режим. На индикаторе «ПАРАМЕТР» будет высвечиваться 00.0 или 0.0.

  • 7.2.9 Чтобы использовать вычисленный коэффициент юстировки для всех трех термометрических входов, надо установить значение параметра c05 равное 001 и произвести юстировку по каналу Тсух.

Чтобы использовать коэффициент юстировки отдельно для Тсух, Твлаж надо установить значение параметра c05 равное 000 и произвести юстировку для этих каналов. Для Тпрод всегда используется тот же коэффициент юстировки, что и для Тсух.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформляют протоколом по форме, установленной метрологической службой, проводящей поверку.

  • 8.2 Положительные результаты первичной и периодической поверки приборов органом Государственной метрологической службы оформляют свидетельством о государственной поверке установленной формы.

  • 8.3 При отрицательных результатах поверки приборы не допускают к применению.

11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
