СОГЛАСОВАНО руководителя ЛОЕИ

Методика поверки. ГСИ.Газоанализаторы GMS800.. ОЕИ Аналитика

. «11» марта 2021 г.

ТЕСТ»

В. А. Лапшинов

Государственная система обеспечения единства измерений Газоанализаторы GMS800.

МЕТОДИКА ПОВЕРКИ

МП-253/01-2021

Москва, 2021 г.

1. Общие положения

1.1 Настоящая методика поверки распространяется на Газоанализаторы GMS800 (далее -газоанализаторы), производства Фирма «SICK AG», Германия и устанавливает методику их первичной и периодической поверки
1.2 Газоанализаторы обеспечивают прослеживаемость к ГЭТ 154 «ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах».

2. Перечень операций поверки средства измерений

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

Наименование операции	Номер пункта методики поверки	Обязательность проведения операции при поверке
Наименование операции	Номер пункта методики поверки	первичной	периодической
1 Внешний осмотр средства измерений	7	да	да
2 Подготовка к поверке и опробование средства измерений	8	да	да
3 Проверка программного обеспечения	9	да	да
4 Определение метрологических характеристик средства измерений	10	да	да

2.2 Допускается проводить периодическую (первичную) поверку отдельных измерительных каналов газоанализаторов в меньших эксплуатационных диапазонах, не выходящих за пределы допустимых диапазонов газоанализаторов, на основании данных, указанных в эксплуатационной документации (паспорте) и (или) письменного заявления владельца СИ. Объем проведенной поверки оформляется в соответствии с действующим законодательством.

3. Требования к условиям проведения поверки

3.1 При проведении поверки соблюдают следующие условия:

температура окружающей среды, °C от +15 до +25

относительная влажность окружающей среды, % от 30 до 80

атмосферное давление, кПа 101,3 + 4,0

мм рт.ст. 760+30

4. Требования к специалистам, осуществляющим поверку

4.1 К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый газоанализатор, эксплуатационную документацию на средства поверки, настоящую методику поверки, знающие правила эксплуатации электроустановок, в том числе во взрывоопасных зонах (главы 3.4 и 7.3 ПУЭ), правила устройства и безопасной эксплуатации сосудов, работающих под давлением, имеющие соответствующую квалификацию и работающие в качестве поверителей в организации, аккредитованной на право проведения поверки средств физико-химических измерений.
4.2 Для получения результатов измерений, необходимых для поверки, допускается участие в поверке оператора, обслуживающего газоанализатор (под контролем поверителя).

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
8	Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа
10	Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4
	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2¹20-73, 6x1,5 мм
	Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см²*
	Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (per. № 62151-15).
	Генераторы влажного газа эталонные Родник-4М (per. № 48286-11)
	Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (характеристики приведены в Приложении А)
	Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением
	Поверочный нулевой газ (ПНГ) - воздух 1, 2 кл. по ГОСТ 17433-80
	Кислород газообразный первого сорта по ГОСТ 5583-78
	Водород газообразный марки А по ГОСТ 3022-80
	Секундомер механический СОПпр, класс точности 2 (per. № 11519-11)
1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий: 1.1) номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А; 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта; 4) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

6. Требования (условия) по обеспечению безопасности проведения поверки

6.1. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
6.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

9. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».

6.4. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

7. Внешний осмотр средства измерений

7.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

- соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;
- соответствие маркировки требованиям эксплуатационной документации;
- газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

7.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8. Подготовка к поверке и опробование средства измерений

8.1 Выполнить мероприятия по обеспечению условий безопасности.
- 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
- 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
- 8.1.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.
- 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
8.2 Опробование

8.2.1 При опробовании проверяют общее функционирование газоанализатора по отображению информации на дисплее. Опробование газоанализатора выполняют в соответствии с инструкцией по эксплуатации прибора. Газоанализатор включают и проверяют прохождение программы самодиагностики.
8.2.2 Результат опробования считают положительным, если:

- сообщения о неисправности газоанализатора отсутствуют;
- после окончания времени прогрева газоанализатор переходит в режим измерений,
- органы управления газоанализатора функционируют.

9. Проверка программного обеспечения

9.1 Для проверки соответствия ПО выполняют следующие операции:

- собирают газоанализатор и подают питание;

проверяют номер версии (идентификационный номер) ПО газоанализатора, отображающийся на цифровом дисплее BCU газоанализатора;

- для измерительных модулей и моделей GMS800 без наличия BCU, номера версий ПО определяют при помощи подсоединения блока газоанализатора к ПК с предустановленным ПО SOPAS ЕТ;

- номера версий ПО находятся в директории Device Info SOPAS ЕТ, отображающей общую информацию о приборе.
- сравнивают полученные данные с идентификационными данными, указанными в описании типа средств измерений.

9.2 Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные программного обеспечения средства измерений (идентификационное наименования программного обеспечения, номера версий) не ниже, указанных в описании типа средства измерений.

10. Определение метрологических характеристик средства измерений

10.1 Определение погрешности газоанализатора

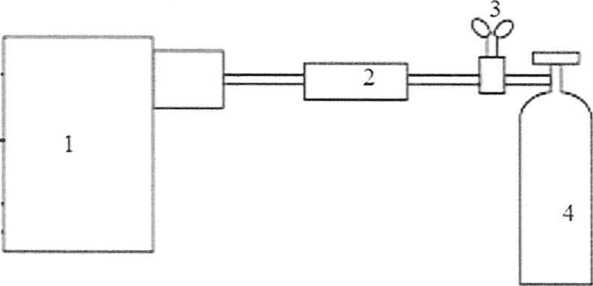

Определение погрешности газоанализатора проводят по схеме, приведенной в Приложении Б, рисунок Б.1 (Б.2) при поочередной подаче на вход газоанализатора поверочных газовых смесей (ГС), в последовательности:

При первичной поверке:

№№ 1-2-3-2-1-3

при периодической поверке:

№№ 1 - 2 - 3 - 1

где:

1 - ПНГ - поверочный нулевой газ - воздух по ТУ 6-21-5-82 (кроме кислорода) или азот газообразный по ГОСТ 9293-74 (для всех компонентов, в т.ч. и для кислорода);
2 - ГС, соответствующая одному из значений, находящемуся в границах 25-60% поверяемого диапазона;

3- ГС, соответствующая одному из значений, находящемуся в границах 75-100% поверяемого диапазона;

Подачу ГС на газоанализатор осуществляют посредством применения соответствующих фитинговых переходов и редуктора между газовыми баллонами, ротаметром и входом отбираемого газа на газоанализатор (рисунок Б.1 Приложения Б). Расход ГС устанавливают в зависимости от типа аналитического модуля и в соответствии с Руководством по эксплуатации. Время подачи определяется продолжительностью, равной не менее утроенного номинального времени установления показаний.

Время установления показаний для каждого модуля отображено в Описании типа на газоанализаторы.

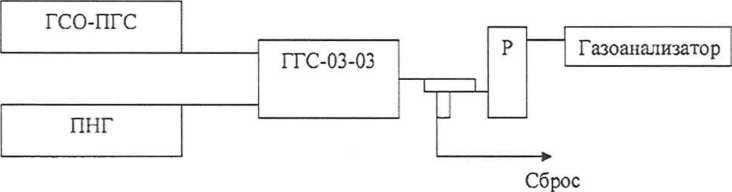

При использовании генератора-разбавителя прибор подключают в соответствии со схемой (рисунок Б.2 Приложения Б).

Фиксируют установившиеся значения показаний на дисплее газоанализатора.

Значение приведенной (у, %) погрешности рассчитывают по формуле (1):

(1)

где С, - результат измерений содержания определяемого компонента на входе газоанализатора, % об. д., млн’¹, мг/м³.

Cid - действительное значение содержания определяемого компонента в Гой ГС, % об. д., млн'¹, мг/м³.

Св, Сн - значения содержания определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, % об. д., млн’¹, мг/м³.

Значение относительной погрешности (8, %) рассчитывают по формуле (2):

с — (Q-Qg)

(Qa)

100%

(2)

10.2 Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблицах Приложения А.

11. Оформление результатов поверки

11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по разделам 7, 8, 9, 10 настоящей методики поверки.
11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством.
11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Инженер по метрологии

ООО «ПРОММАШ ТЕСТ»

Г.С. Володарская

Приложение А

(обязательное)

Метрологические характеристики газоанализаторов и номера ГСО

Тип модуля	Опре деляе мый компо нент	Диапазоны показаний объемной доли	Диапазон измерений объемной доли		Пределы допускаемой основной погрешност и		Номер ГСО по ГОСТ, ТУ
Тип модуля	Опре деляе мый компо нент	Диапазоны показаний объемной доли	млн"¹	об. д. %	прив еден ной, у, %	отно сите льно й, 5, %
1	2	3	4	5	6	7	8
UNOR	СО	от 0 до 20 млн"¹	от 0 до 5 вкл.		±8	-	ГСО 11055- 2018
		от 0 до 20 млн"¹	св. 5 до 20 вкл.		-	±8
		от 0 до 75 млн"¹	от 0 до 10 вкл.		±6	-
		от 0 до 75 млн"¹	св. 10 до 75 вкл.		-	±6
		от 0 до 200 млн"¹	от 0 до 20 вкл.		±6	-
		от 0 до 200 млн"¹	св. 20 до 200 вкл.		-	±6
		от 0 до 500 млн"¹	от 0 до 50 вкл.		±5	-
		от 0 до 500 млн"¹	св. 50 до 500 вкл.		-	±5
		от 0 до 1000 млн"¹	от 0 до 100 вкл.		±4	-
		от 0 до 1000 млн"¹	св. 100 до 1000 вкл.		-	±4
		от 0 до 1 %		от 0 до 0,1 вкл.	±3	-
		от 0 до 1 %		св. 0,1 до 1 вкл.		±3
		от 0 до 10 %		от 0 до 1 вкл.	±2	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±2
		от 0 до 50 %		от 0 до 5 вкл.	±2	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±2
		от 0 до 100 %	-	от 0 до 10 вкл.	±2	-
		от 0 до 100 %	-	св. 10 до 100 вкл.	-	±2
	со₂	от 0 до 10 млн"¹	от 0 до 5 вкл.		±10	-	ГСО 11055- 2018
		от 0 до 10 млн"¹	от 5 до 10 вкл.		-	±10
		от 0 до 100 млн"¹	от 0 до 10 вкл.		±10	-
		от 0 до 100 млн"¹	от 10 до 100 вкл.		-	±10
		от 0 до 200 млн"¹	от 0 до 20 вкл.		±8	-
		от 0 до 200 млн"¹	от 20 до 200 вкл.		-	±8
		от 0 до 500 млн"¹	от 0 до 50 вкл.		±5	-
		от 0 до 500 млн"¹	от 50 до 500 вкл.		-	±5
		от 0 до 1000 млн"¹	от 0 до 100 вкл.		±5	-
		от 0 до 1000 млн"¹	св. 100 до 1000 вкл.		-	±5
		от 0 до 4000 млн"¹	от 0 до 400 вкл.		±4	-
		от 0 до 4000 млн"¹	св. 400 до 4000 вкл.		-	±4
		от 0 до 1 %	-	от 0 до 0,1 вкл.	±3	-
		от 0 до 1 %	-	от 0,1 до 1,0 вкл.	-	±3
			-	от 0 до 1 вкл.	±2	-

	от 0 до 10 %	-	св.1 до 10 вкл.	-	±2
	от 0 до 50	-	от 0 до 5 вкл.	±2	-
	%	-	св.5 до 10 вкл.	-	±2
	от 0 до 100	-	от 0 до 10 вкл.	±2	-
	%	-	св. 10 до 100 вкл.	-	±2
NO	от 0 до 75	от 0 до 7 вкл.		±10	-
	млн'¹	св. 7 до 75 вкл.		-	±10
	от 0 до 100	от 0 до 10 вкл.		±9	-
	млн'¹	св. 10 до 100 вкл.		-	±9
	от 0 до 200	от 0 до 20 вкл.		±8	-
	млн'¹	св. 10 до 200 вкл.		-	±8
	от 0 до 500	от 0 до 50 вкл.		±7	-
	млн'¹	св. 50 до 500 вкл.		-	±7
	от 0 до	от 0 до 100 вкл.		±6	-	ГСО 10547-
	1000 млн'¹	св. 100 до 1000 вкл.		-	±6	2014
	от 0 до	от 0 до 400 вкл.		±5	-
	4000 млн'¹	св. 400 до 4000 вкл.		-	±5
	от 0 до 20		от 0 до 1 вкл.	±4	-
	%		св. 1 до 20 вкл.	-	±4
	от 0 до 50		от 0 до 5 вкл.	±2
	%		св. 5 до 50 вкл.		±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		от 10 до 100 вкл.	-	±2
СНзО	от 0 до	от 0 до 500 вкл.		±20		ГСО 10535-
H	1000 млн'¹	св. 500 до 1000 вкл.		-	±20	2014
С₂Н₅	от 0 до 700	от 0 до 100 вкл.		±20	-	ГСО 10535-
ОН	млн'¹	св. 100 до 700 вкл.		-	±20	2014
SO2	от 0 до 20	от 0 до 7 вкл.		± 15	-
	млн'¹	св. 7 до 20 вкл.		-	±15
	от 0 до 75	от 0 до 7,5 вкл.		± 10	-
	млн'¹	св. 7,5 до 75 вкл.		-	±10
	от 0 до 200	от 0 до 20 вкл.		±8	-
	млн'¹	св. 20 до 200 вкл.		-	±8
	от 0 до 500	от 0 до 50 вкл.		±8	-
	млн'¹	св. 50 до 500 вкл.		-	±8
	от 0 до	от 0 до 100 вкл.		±7	-	ГСО 10538- 2014
	1000 млн'¹	св. 100 до 1000 вкл.		-	±7
	от 0 до	от 0 до 500 вкл.		±7	-
	5000 млн'¹	св. 500 до 5000 вкл.		-	±7
	от 0 до 1		от 0 до 0,1 вкл.	±4	-
	%		св. 0,1 до 1 вкл.	-	±4
	от 0 до 10		от 0 до 1 вкл.	±4	-
	%		св. 1 до 10 вкл.	-	±4
	от 0 до 20		от 0 до 2 вкл.	±3	-
	%		св. 2 до 20 вкл.	-	±3
			от 0 до 5 вкл.	±2	-

	от 0 до 50 %	-	св. 5 до 50 вкл.	-	±2
	от 0 до 100	-	от 0 до 10 вкл.	±2	-
	%	-	от 10 до 100 вкл.	-	±2
N20	От 0 до 20	от 0 до 5 вкл.	-	± 10	-
	млн'¹	св. 5 до 20 вкл.	-	-	± 10
	от 0 до 50	от 0 до 10 вкл.	-	±8	-
	млн'¹	св. 10 до 50 вкл.	-	-	±8
	от 0 до 200	от 0 до 20 вкл.	-	±7	-
	млн'¹	св. 20 до 200 вкл.		-	±7
	от 0 до 500	от 0 до 50 вкл.	-	± 6	-
	млн'¹	св. 50 до 500 вкл.		-	±6
	от 0 до	от 0 до 100 вкл.	-	±6	-
	1000 млн'¹	св. 100 до 1000 вкл.	-	-	± 6	ГСО 10532-
	от 0 до 1		от 0 до 0,1 вкл.	±5		2014
	%		св. 0,1 до 1 вкл.	-	±5
	от 0 до 10		от 0 до 1 вкл.	±5
	%		св. 1 до 10 вкл.	-	±5
	от 0 до 20		от 0 до 2 вкл.	±4
	%		св. 2 до 20 вкл.	-	±4
	от 0 до 50		от 0 до 5 вкл.	±4
	%		св. 5 до 50 вкл.	-	±4
	от 0 до 100		от 0 до 10 вкл.	±3	-
	%		от 10 до 100 вкл.	-	±3
NHs	от 0 до 20	от 0 до 5 вкл.		±8	-
	млн'¹	св. 5 до 20 вкл.		-	±8
	от 0 до 50	от 0 до 10 вкл.		±8	-
	млн'¹	св. 10 до 50 вкл.		-	±8
	от 0 до 100	от 0 до 10 вкл.		±8	-
	млн'¹	св. 10 до 100 вкл.		-	±8
	от 0 до 200	от 0 до 20 вкл.		±8	-
	млн'¹	св. 20 до 200 вкл.		-	±8
	от 0 до 500	от 0 до 50 вкл.		±8	-
	млн'¹	св. 50 до 500 вкл.		-	±8
	от 0 до	от 0 до 100 вкл.		±8	-	ГСО 10547- 2014
	1000 млн'¹	св. 100 до 1000 вкл.		-	±8
	от 0 до	от 0 до 250 вкл.		±6	-
	2500 млн'¹	св. 250 до 2500 вкл.		-	±6
	от 0 до 1		от 0 до 0,1 вкл.	±4
	%		св. 0,1 до 1 вкл.	-	±4
	от 0 до 10		от 0 до 1 вкл.	±4
	%		св. 1 до 10 вкл.	-	±4
	от 0 до 20		от 0 до 2 вкл.	±4
	%		св. 2 до 20 вкл.	-	±4
	от 0 до 50		от 0 до 5 вкл.	±3	-
	%		св. 5 до 50 вкл.	-	±3
			от 0 до 10 вкл.	±3	-

	от 0 до 100 %	-	от 20 до 100 вкл.	-	±3
СН4	от 0 до 50	от 0 до 10 вкл.	-	±5	-
	млн’¹	св. 10 до 50 вкл.	-	-	±5
	от 0 до 100	от 0 до 10 вкл.	-	±5	-
	млн’¹	св. 10 до 100 вкл.	-	-	±5
	от 0 до 1		от 0 до 0,1 вкл.	±2	-
	%		св. 0,1 до 1 вкл.	-	±2	ГСО 10563-
	от 0 до 10		от 0 до 1 вкл.	±2	-	2015
	%		св. 1 до 10 вкл.	-	±2
	от 0 до 50		от 0 до 5 вкл.	±2	-
	%		св. 5 до 50 вкл.	-	±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		от 10 до 100 вкл.	-	±2
С2Н4	от 0 до 100	от 0 до 10 вкл.		± 10	-
	млн’¹	св. 10 до 100 вкл.		-	± 10
	от 0 до 500	от 0 до 50 вкл.		±8	-
	млн’¹	св. 50 до 500 вкл.		-	±8
	от 0 до	от 0 до 100 вкл.		±8	-
	1000 млн’¹	св. 100 до 1000 вкл.		-	±8
	от 0 до	от 0 до 200 вкл.		±8	-
	2000 млн’¹	св. 200 до 2000 вкл.		-	±8	ГСО 10563-
	от 0 до 1		от 0 до 0,1 вкл.	±8	-	2015
	%		св. 0,1 до 1 вкл.	-	±8
	от 0 до 10		от 0 до 1 вкл.	±8	-
	%		св. 1 до 10 вкл.	-	±8
	от 0 до 50		от 0 до 5 вкл.	±8	-
	%		св. 5 до 50 вкл.	-	±8
	от 0 до 100		от 0 до 10 вкл.	±8	-
	%		от 10 до 100 вкл.	-	±8
СзНз	от 0 до 100	от 0 до 10 вкл.		± 10	-
	млн’¹	св. 10 до 100 вкл.		-	± 10
	от 0 до 500	от 0 до 50 вкл.		±8	-	ГСО 10563-
	млн’¹	св. 50 до 500 вкл.		-	±8	2015
	от 0 до	от 0 до 100 вкл.		± 6	-
	1000 млн’¹	св. 100 до 1000 вкл.		-	±6
	от 0 до 1		от 0 до 0,1 вкл.	±2	-
	%		св. 0,1 до 1 вкл.	-	±2
	от 0 до 10		от 0 до 1 вкл.	±2	-
	%		св. 1 до 10 вкл.	-	± 2	ГСО 11055-
	от 0 до 50		от 0 до 5 вкл.	±2	-	2018
	%		св. 5 до 50 вкл.	-	±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		от 10 до 100 вкл.	-	±2
С₂Н₂	от 0 до 300	от 0 до 30 вкл.	-	±8	-	ГСО 10539- 2014
	млн’¹	св. 30 до 300 вкл.	-	-	±8
		от 0 до 100 вкл.	-	±6	-

	от 0 до 1000 млн’¹	св. 100 до 1000 вкл.	-	-	±6
	от 0 до	от 0 до 500 вкл.	-	±6	-
	5000 млн’¹	св. 500 до 5000 вкл.	-	-	±6
	от 0 до 1		от 0 до 0,1 вкл.	±5	-
	%		св. 0,1 до 1 вкл.	-	±5
	от 0 до 10		от 0 до 1 вкл.	±5	-
	%		св. 1 до 10 вкл.	-	±5
	от 0 до 50		от 0 до 5 вкл.	±4	-
	%		св. 5 до 50 вкл.	-	±4
	от 0 до 100		от 0 до 10 вкл.	±4	-
	%		от 10 до 100 вкл.	-	±4
C2H2F	от 0 до 100	от 0 до 10 вкл.	-	±25	-
4	млн’¹	св. 10 до 100 вкл.	-	-	±25
	от 0 до 150	от 0 до 15 вкл.	-	±20	-
	млн’¹	св. 15 до 100 вкл.	-	-	±20
	от 0 до 1		от 0 до 0,1 вкл.	± 15	-
	%		св. 0,1 до 1 вкл.	-	± 15	ГСО 10550-
	от 0 до 10		от 0 до 1 вкл.	± 10	-	2014
	%		св. 1 до 10 вкл.	-	± 10
	от 0 до 50		от 0 до 5 вкл.	±5	-
	%		св. 5 до 50 вкл.	-	±5
	от 0 до 100		от 0 до 10 вкл.	±5	-
	%		от 10 до 100 вкл.	-	±5
С₂Нб	от 0 до 100	от 0 до 10 вкл.		±8	-
	млн’¹	св. 10 до 100 вкл.		-	±8
	от 0 до 500	от 0 до 50 вкл.		±8	-
	млн’¹	св. 50 до 500 вкл.		-	±8
	от 0 до	от 0 до 200 вкл.		± 6	-
	2000 млн’¹	св. 200 до 2000 вкл.		-	± 6
	от 0 до 1		от 0 до 0,1 вкл.	± 6	-	ГСО 10541-
	%		св. 0,1 до 1 вкл.	-	±6	2014
	от 0 до 10		от 0 до 1 вкл.	± 6	-
	%		св. 1 до 10 вкл.	-	±6
	от 0 до 50		от 0 до 5 вкл.	±6	-
	%		св. 5 до 50 вкл.	-	± 6
	от 0 до 100		от 0 до 10 вкл.	± 6	-
	%		от 10 до 100 вкл.	-	± 6
С₅Н12	от 0 до 300	от 0 до 30 вкл.	-	±8	-
	млн’¹	св. 30 до 300 вкл.	-	-	±8
	от 0 до	от 0 до 100 вкл.	-	±7	-
	1000 млн’¹	св. 100 до 1000 вкл.	-	-	±7	ГСО 10541-
	от 0 до 1	-	от 0 до 0,1 вкл.	±7	-	2014
	%	-	св. 0,1 до 1 вкл.	-	±7
	от 0 до 10	-	от 0 до 1 вкл.	±7	-
	%	-	св. 1 до 10 вкл.	-	±7
СбН14		от 0 до 30 вкл.	-	± 10	-

	от 0 до 300 млн'¹	св. 30 до 300 вкл.	-	-	± 10
	от 0 до 500	от 0 до 50 вкл.		± 10	-
	млн'¹	св. 50 до 500 вкл.		-	± 10
	от 0 до	от 0 до 100 вкл.		±8	-	ГСО 10541-
	1000 млн'¹	св. 100 до 1000 вкл.		-	±8	2014
	от 0 до	от 0 до 800 вкл.		± 6	-
	8000 млн'¹	св. 800 до 8000 вкл.		-	± 6
	от 0 до 4	-	от 0 до 0,4 вкл.	±6	-
	%	-	св. 0,4 до 4 вкл.	-	± 6
C₇H16	от 0 до 300	от 0 до 30 вкл.	-	±20	-
	млн'¹	св. 30 до 300 вкл.	-	-	±20
	от 0 до 1		от 0 до 0,1 вкл.	±20	-
	%		св. 0,1 до 1 вкл.	-	±20	ГСО 10541-
	от 0 до 10		от 0 до 1 вкл.	± 10	-	2014
	%		св. 1 до 10 вкл.	-	± 10
	от 0 до 50		от 0 до 5 вкл.	± 10	-
	%		св. 5 до 50 вкл.	-	± 10
C4H10	от 0 до 100	от 0 до 10 вкл.	-	± 10	-
	МЛН'¹	св. 10 до 100 вкл.	-	-	± 10
	от 0 до 700	от 0 до 70 вкл.	-	±8	-
	млн'¹	св. 70 до 100 вкл.	-	-	±8
	от 0 до 1		от 0 до 0,1 вкл.	± 6	-	ГСО 10541-
	%		св. 0,1 до 1 вкл.	-	± 6	2014
	от 0 до 10		от 0 до 1 вкл.	± 6	-
	%		св. 1 до 10 вкл.	-	±6
	от 0 до 20		от 0 до 2 вкл.	±4	-
	%		св. 2 до 20 вкл.	-	±4
С₃Нб	от 0 до 300	от 0 до 30 вкл.	-	± 12	-
	млн'¹	св. 30 до 300 вкл.	-	-	± 12
	от 0 до 1		от 0 до 0,1 вкл.	± 10	-
	%		св. 0,1 до 1 вкл.	-	± 10	ГСО 10541-
	от 0 до 10		от 0 до 1 вкл.	±8	-	2014
	%		св. 1 до 10 вкл.	-	±8
	от 0 до 20		от 0 до 2 вкл.	±6	-
	%		св. 2 до 20 вкл.	-	±6
SF₆	от 0 до 50	от 0 до 5 вкл.	-	±8	-
	млн'¹	св. 5 до 50 вкл.	-	-	±8
	от 0 до 400	от 0 до 40 вкл.	-	±8	-
	млн'¹	св. 40 до 400 вкл.	-	-	±8
	от 0 до 1		от 0 до 0,1 вкл.	±6	-	ГСО 10532- 2014
	%		св. 0,1 до 1 вкл.	-	± 6
	от 0 до 10		от 0 до 1 вкл.	± 6	-
	%		св. 1 до 10 вкл.	-	±6
	от 0 до 50		от 0 до 5 вкл.	± 4	-
	%	-	св. 5 до 50 вкл.	-	±4
		-	от 0 до 10 вкл.	±4	-

		от 0 до 100 %	-	от 10 до 100 вкл.	-	±4
	CS₂	от 0 до 200 млн’¹	от 0 до 20 вкл.	-	±20	-	ГСО 10526- 2014
		от 0 до 200 млн’¹	св. 20 до 200 вкл.	-	-	±20
		от 0 до 700 млн’¹	от 0 до 70 вкл.	-	±20	-
		от 0 до 700 млн’¹	св. 70 до 700 вкл.	-	-	±20
		от 0 до 1 %		от 0 до ОД вкл.	± 15	-
		от 0 до 1 %		св. ОД до 1 вкл.	-	± 15
		от 0 до 10 %		от 0 до 1 вкл.	± 15	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	± 15
		от 0 до 50 %		от 0 до 5 вкл.	± 15	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	± 15
		от 0 до 100 %		от 0 до 10 вкл.	± 10	-
		от 0 до 100 %		от 10 до 100 вкл.	-	± 10
	C₄H₆(бути H)	от 0 до 5000 млн’¹	от 0 до 500 вкл.	-	±20	-	ГСО 10526- 2014
		от 0 до 5000 млн’¹	св. 500 до 5000 вкл.	-	-	±20
		от 0 до 1 %		от 0 до ОД вкл.	± 18	-
		от 0 до 1 %		св. ОД до 1 вкл.	-	± 18
		от 0 до 10 %		от 0 до 1 вкл.	± 15	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	± 15
		от 0 до 50 %		от 0 до 5 вкл.	± 15	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	± 15
	C₄H₆(1,3-бутад иен)	от 0 до 5000 млн'¹	от 0 до 500 вкл.	-	±20	-	ГСО 10526- 2014
		от 0 до 5000 млн'¹	св. 500 до 5000 вкл.	-	-	±20
		от 0 до 1 %		от 0 до ОД вкл.	± 18	-
		от 0 до 1 %		св. ОД до 1 вкл.	-	± 18
		от 0 до 10 %		от 0 до 1 вкл.	± 15	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	± 15
		от 0 до 60 %		от 0 до 6 вкл.	± 15	-
		от 0 до 60 %		св. 6 до 60 вкл.	-	± 15
	С₄Н₈(бути лен-1)	от 0 до 1000 млн’¹	от 0 до 100 вкл.	-	±20	-	ГСО 10526- 2014
		от 0 до 1000 млн’¹	св. 100 до 1000 вкл.	-	-	±20
		от 0 до 1 %		от 0 до ОД вкл.	± 15	-
		от 0 до 1 %		св. ОД до 1 вкл.	-	± 15
		от 0 до 10 %		от 0 до 1 вкл.	± 15	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	± 15
		от 0 до 60 %		от 0 до 6 вкл.	± 10	-
		от 0 до 60 %		св. 6 до 60 вкл.	-	± 10
	Н₂О	от 0 до 1000 млн’¹	от 0 до 100 вкл.	-	± 10	-	Генератор влажного газа РОДНИК-4М, (per. № 48286-11)
		от 0 до 1000 млн’¹	св. 100 до 1000 вкл.	-	-	± 10
		от 0 до 8%	-	от 0 до 1 вкл.	±5	-
		от 0 до 8%	-	св. 1 до 10 вкл.	-	±5
MULT OR	со₂	от 0 до 100 млн’¹	от 0 до 10 вкл.	-	±8	-	ГСО 11055- 2018
		от 0 до 100 млн’¹	св. 10 до 100 вкл.	-	-	±8
		от 0 до 200 млн’¹	от 0 до 20 вкл.	-	±8	-
		от 0 до 200 млн’¹	св. 20 до 200 вкл.	-	-	±8

	от 0 до 500	от 0 до 50 вкл.		±8	-
	млн"¹	св. 50 до 500 вкл.		-	±8
	от 0 до	от 0 до 100 вкл.		±6	-
	1000 млн"¹	св. 100 до 1000 вкл.		-	±6
	от 0 до	от 0 до 500 вкл.		±4	-
	5000 млн'¹	св. 500 до 5000 вкл.		-	±4
	от 0 до 1		от 0 до 0,1 вкл.	±2	-
	%		св. 0,1 до 1 вкл.	-	±2
	от 0 до 10		от 0 до 1 вкл.	±2	-
	%		св. 1 до 10 вкл.	-	±2
	от 0 до 20		от 0 до 2 вкл.	±2	-
	%		св. 2 до 20 вкл.	-	±2
	от 0 до 50		от 0 до 5 вкл.	± 2	-
	%		св. 5 до 50 вкл.	-	±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		от 10 до 100 вкл.	-	±2
СО	от 0 до 75	от 0 до 20 вкл.		±8	-
	млн'¹	св. 20 до 75 вкл.		-	±8
	от 0 до 500	от 0 до 50 вкл.		±6	-
	млн'¹	св. 50 до 500 вкл.		-	± 6
	от 0 до	от 0 до 100 вкл.		±4	-
	1000 млн'¹	св. 100 до 1000 вкл.		-	±4
	от 0 до 1		от 0 до 0,1 вкл.	±4	-
	%		св. 0,1 до 1 вкл.	-	±4	ГСО 11055-
	от 0 до 10		от 0 до 1 вкл.	±2	-	2018
	%		св. 1 до 10 вкл.	-	±2
	от 0 до 20		от 0 до 2 вкл.	±2	-
	%		св. 2 до 20 вкл.	-	±2
	от 0 до 50		от 0 до 5 вкл.	±2	-
	%		св. 5 до 50 вкл.	-	±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		от 10 до 100 вкл.	-	±2
сн₄	от 0 до 250	от 0 до 25 вкл.	-	±8	-
	млн'¹	св. 25 до 250 вкл.	-	-	±8
	от 0 до 500	от 0 до 50 вкл.	-	±8	-
	млн'¹	св. 50 до 500 вкл.	-	-	±8
	от 0 до	от 0 до 100 вкл.	-	± 6	-
	1000 млн'¹	св. 100 до 1000 вкл.	-	-	±6
	от 0 до 1		от 0 до 0,1 вкл.	±4	-	ГСО 10563- 2015
	%		св. 0,1 до 1 вкл.	-	±4
	от 0 до 10		от 0 до 1 вкл.	±2	-
	%		св. 1 до 10 вкл.	-	±2
	от 0 до 20		от 0 до 2 вкл.	±2	-
	%		св. 2 до 20 вкл.	-	±2
	от 0 до 50		от 0 до 5 вкл.	±2	-
	%		св. 5 до 50 вкл.	-	±2
			от 0 до 10 вкл.	±2	-

		от 0 до 100 %	-	от 10 до 100 вкл.	-	±2
	NO	от 0 до 100 млн'¹	от 0 до 10 вкл.		± 10	-	ГСО 10563- 2015
		от 0 до 100 млн'¹	св. 10 до 100 вкл.		-	± 10
		от 0 до 500 млн'¹	от 0 до 50 вкл.		±10	-
		от 0 до 500 млн'¹	св. 50 до 500 вкл.		-	± 10
		от 0 до 1000 млн'¹	от 0 до 100 вкл.		±8	-
		от 0 до 1000 млн'¹	св. 100 до 1000 вкл.		-	±8
		от 0 до 4000 млн'¹	от 0 до 400 вкл.		±6	-
		от 0 до 4000 млн'¹	св. 100 до 4000 вкл.		-	±6
		от 0 до 1 %		от 0 до 0,1 вкл.	±4	-
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	±4
		от 0 до 10 %		от 0 до 1 вкл.	±2	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	± 2
		от 0 до 20 %		от 0 до 2 вкл.	±2	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±2
		от 0 до 50 %		от 0 до 5 вкл.	±2	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±2
		от 0 до 100 %		от 0 до 10 вкл.	±2	-
		от 0 до 100 %		от 10 до 100 вкл.	-	±2
	SO₂	от 0 до 50 млн'¹	от 0 до 10 вкл.		± 12	-	ГСО 10538- 2014
		от 0 до 50 млн'¹	св. 10 до 50 вкл.		-	± 12
		от 0 до 500 млн'¹	от 0 до 50 вкл.		±12	-
		от 0 до 500 млн'¹	св. 50 до 500 вкл.		-	± 10
		от 0 до 1000 млн'¹	от 0 до 100 вкл.		±8	-
		от 0 до 1000 млн'¹	св. 100 до 1000 вкл.		-	±8
		от 0 до 4000 млн'¹	от 0 до 400 вкл.		±6	-
		от 0 до 4000 млн'¹	св. 100 до 4000 вкл.		-	±6
		от 0 до 1 %		от 0 до 0,1 вкл.	± 6	-
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	± 6
		от 0 до 10 %		от 0 до 1 вкл.	±4	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±4
		от 0 до 20 %		от 0 до 2 вкл.	±2	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±2
		от 0 до 50 %		от 0 до 5 вкл.	±2	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	± 2
		от 0 до 100 %		от 0 до 10 вкл.	±2	-
		от 0 до 100 %		от 10 до 100 вкл.	-	±2
DEFOR	Cl₂	от 0 до 125 млн'¹	от 0 до 12 вкл.		± 10	-	ГСО 10547- 2014
		от 0 до 125 млн'¹	св. 12 до 125 вкл.		-	± 10
		от 0 до 500 млн'¹	от 0 до 50 вкл.		±10	-
		от 0 до 500 млн'¹	св. 50 до 500 вкл.		-	± 10
		от 0 до 1000 млн'¹	от 0 до 100 вкл.		±8	-
		от 0 до 1000 млн'¹	св. 100 до 1000 вкл.		-	±8
		от 0 до 1 %	-	от 0 до 0,1 вкл.	± 8	-
		от 0 до 1 %	-	св. 0,1 до 1 вкл.	-	±8
			-	от 0 до 1 вкл.	±8	-

	от 0 до 10 %	-	св. 1 до 10 вкл.	-	±8
	от 0 до 20		от 0 до 2 вкл.	±8	-
	%		св. 2 до 20 вкл.	-	±8
	от 0 до 50		от 0 до 5 вкл.	±8	-
	%		св. 5 до 50 вкл.	-	±8
	от 0 до 100		от 0 до 10 вкл.	± 6	-
	%		от 10 до 100 вкл.	-	± 6
NO	от 0 до 10	от 0 до 5 вкл.		±12	-
	млн'¹	св. 5 до 10 вкл.		-	±12
	от 0 до 25	от 0 до 10 вкл.		±8	-
	млн'¹	св. 10 до 25 вкл.		-	±8
	от 0 до 50	от 0 до 15 вкл.		±8	-
	млн'¹	св. 15 до 50 вкл.		-	±8
	от 0 до 100	от 0 до 20 вкл.		±8	-
	млн'¹	св. 20 до 100 вкл.		-	±8
	от 0 до 200	от 0 до 30 вкл.		±8	-
	млн'¹	св. 30 до 200 вкл.		-	±8
	от 0 до 500	от 0 до 80 вкл.		± 6	-
	млн'¹	св. 80 до 500 вкл.		-	± 6	ГСО 10563-
	от 0 до	от 0 до 100 вкл.		±6	-	2015
	1000 млн'¹	св. 100 до 1000 вкл.		-	±6
	от 0 до 1		от 0 до 0,1 вкл.	±6	-
	%		св. 0,1 до 1 вкл.	-	±6
	от 0 до 10		от 0 до 1 вкл.	±6	-
	%		св. 1 до 10 вкл.	-	±8
	от 0 до 20		от 0 до 2 вкл.	±4	-
	%		св. 2 до 20 вкл.	-	±4
	от 0 до 50		от 0 до 5 вкл.	±4	-
	%		св. 5 до 50 вкл.	-	±4
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		св. 10 до 100 вкл.	-	±2
NO₂	от 0 до 10	от 0 до 5 вкл.		±10	-
	млн'¹	св. 5 до 10 вкл.		-	±10
	от 0 до 25	от 0 до 10 вкл.		±8	-
	млн'¹	св. 10 до 25 вкл.		-	±8
	от 0 до 50	от 0 до 15 вкл.		±8	-
	млн'¹	св. 15 до 50 вкл.		-	±8
	от 0 до 100	от 0 до 20 вкл.		±8	-	ГСО 10547- 2014
	млн'¹	св. 20 до 100 вкл.		-	±8
	от 0 до 200	от 0 до 30 вкл.		±4	-
	млн'¹	св. 30 до 200 вкл.		-	±4
	от 0 до 500	от 0 до 80 вкл.		±2	-
	млн'¹	св. 80 до 500 вкл.		-	±2
	от 0 до	от 0 до 100 вкл.		±2	-
	1000 млн'¹	св. 100 до 1000 вкл.		-	±2
		-	от 0 до 0,1 вкл.	±2	-

	от 0 до 1 %	-	св. 0,1 до 1 вкл.	-	±2
	от 0 до 10		от 0 до 1 вкл.	±2	-
	%		св. 1 до 10 вкл.	-	±2
	от 0 до 20		от 0 до 2 вкл.	±2	-
	%		св. 2 до 20 вкл.	-	± 2
	от 0 до 50		от 0 до 5 вкл.	±2	-
	%		св. 5 до 50 вкл.	-	±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		св. 10 до 100 вкл.	-	±2
so₂	от 0 до 10	от 0 до 5 вкл.		±10	-
	млн'¹	св. 5 до 10 вкл.		-	±10
	от 0 до 25	от 0 до 10 вкл.		±8	-
	млн'¹	св. 10 до 25 вкл.		-	±8
	от 0 до 50	от 0 до 15 вкл.		±8	-
	млн'¹	св. 15 до 50 вкл.		-	±8
	от 0 до 100	от 0 до 20 вкл.		±8	-
	млн'¹	св. 20 до 100 вкл.		-	±8
	от 0 до 200	от 0 до 30 вкл.		±4	-
	млн’¹	св. 30 до 200 вкл.		-	±4
	от 0 до 500	от 0 до 80 вкл.		±4	-
	млн'¹	св. 80 до 500 вкл.		-	±4	ГСО 10538-
	от 0 до	от 0 до 100 вкл.		±4	-	2014
	1000 млн'¹	св. 100 до 1000 вкл.		-	±4
	от 0 до 1		от 0 до 0,1 вкл.	±4	-
	%		св. 0,1 до 1 вкл.	-	±4
	от 0 до 10		от 0 до 1 вкл.	± 2	-
	%		св. 1 до 10 вкл.	-	±2
	от 0 до 20		от 0 до 2 вкл.	±2	-
	%		св. 2 до 20 вкл.	-	±2
	от 0 до 50		от 0 до 5 вкл.	±2	-
	%		св. 5 до 50 вкл.	-	±2
	от 0 до 100		от 0 до 10 вкл.	±2	-
	%		св. 10 до 100 вкл.	-	±2
NH₃	от 0 до 50	от 0 до 5 вкл.		± 10	-
	млн'¹	св. 5 до 50 вкл.		-	± 10
	от 0 до 100	от 0 до 10 вкл.		±8	-
	млн'¹	св. 10 до 100 вкл.		-	±8
	от 0 до 250	от 0 до 25 вкл.		±8	-
	млн'¹	св. 25 до 250 вкл.		-	±8	ГСО 10547-2014
	от 0 до 500	от 0 до 50 вкл.		±8	-
	млн'¹	св.50 до 500 вкл.		-	±8
	от 0 до 700	от 0 до 70 вкл.		±8	-
	млн'¹	св.70 до 700 вкл.		-	±8
	от 0 до 1	-	от 0 до 0,1 вкл.	±8	-
	%	-	св. 0,1 до 1 вкл.	-	±8
		-	от 0 до 1 вкл.	±8	-

	от 0 до 10 %	-	св. 1 до 10 вкл.	-	±8
	от 0 до 20		от 0 до 2 вкл.	± 6	-
	%		св. 2 до 20 вкл.	-	± 6
	от 0 до 50		от 0 до 5 вкл.	±6	-
	%		св. 5 до 50 вкл.	-	±6
	от 0 до 100		от 0 до 10 вкл.	±4	-
	%		св. 10 до 100 вкл.	-	±4
cs₂	от 0 до 50	от 0 до 5 вкл.		± 15	-
	млн’¹	св. 5 до 50 вкл.		-	± 15
	от 0 до 100	от 0 до 10 вкл.		± 15	-
	млн’¹	св. 10 до 100 вкл.		-	± 15
	от 0 до 250	от 0 до 25 вкл.		± 15	-
	млн'¹	св. 25 до 250 вкл.		-	± 15
	от 0 до 1		от 0 до 0,1 вкл.	± 15	-	ГСО 10526-
	%		св. 0,1 до 1 вкл.	-	± 15	2014
	от 0 до 10		от 0 до 1 вкл.	± 12	-
	%		св. 1 до 10 вкл.	-	± 12
	от 0 до 20		от 0 до 2 вкл.	± 12	-
	%		св. 2 до 20 вкл.	-	± 12
	от 0 до 30		от 0 до 3 вкл.	± 12	-
	%		св. 3 до 50 вкл.	-	± 12
cos	от 0 до 250	от 0 до 25 вкл.	-	± 10	-
	млн’¹	св. 25 до 250 вкл.	-	-	± 10
	от 0 до 1		от 0 до 0,1 вкл.	±8	-
	%		св. 0,1 до 1 вкл.	-	±8
	от 0 до 10		от 0 до 1 вкл.	±8	-
	%		св. 1 до 10 вкл.	-	±8	ГСО 10538-
	от 0 до 20		от 0 до 2 вкл.	±8	-	2014
	%		св. 2 до 20 вкл.	-	±8
	от 0 до 50		от 0 до 5 вкл.	±8	-
	%		св. 5 до 50 вкл.	-	±8
	от 0 до 100		от 0 до 10 вкл.	±8	-
	%		св. 10 до 100 вкл.	-	±8
H₂S	от 0 до 10	от 0 до 5 вкл.		±8	-
	млн’¹	св. 5 до 10 вкл.		-	±8
	от 0 до 25	от 0 до 10 вкл.		±8	-
	млн’¹	св. 10 до 25 вкл.		-	±8
	от 0 до 50	от 0 до 15 вкл.		±8	-
	млн’¹	св. 15 до 50 вкл.		-	±8	ГСО 10538-2014
	от 0 до 100	от 0 до 20 вкл.		±8	-
	млн’¹	св. 20 до 100 вкл.		-	±8
	от 0 до 200	от 0 до 30 вкл.		±8	-
	млн’¹	св. 30 до 200 вкл.		-	±8
	от 0 до 500	от 0 до 80 вкл.		± 8	-
	млн’¹	св. 80 до 500 вкл.		-	±8
		от 0 до 100 вкл.		±6	-

		от 0 до 1000 млн'¹	св. 100 до 1000 вкл.		-	± 6
		от 0 до 1 %		от 0 до 0,1 вкл.	±6	-
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	± 6
		от 0 до 10 %		от 0 до 1 вкл.	± 6	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±6
		от 0 до 20 %		от 0 до 2 вкл.	±6	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±6
		от 0 до 50 %		от 0 до 5 вкл.	±4	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±4
		от 0 до 100 %		от 0 до 10 вкл.	±4	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±4
THER MOR	Ar в O2/N2	от 0 до 5 %		от 0 до 1 вкл.	±1	-	ГСО 11052- 2018
		от 0 до 5 %		св. 1 до 5 вкл.	-	±1
		от 0 до 10 %		от 0 до 1 вкл.	±1	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±1
		от 0 до 20 %		от 0 до 2 вкл.	±0.5	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±0.5
		от 0 до 50 %		от 0 до 5 вкл.	±0.5	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±0.5
		от 0 до 100 %		от 0 до 10 вкл.	±0.5	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±0.5
	CH4B биога зе	от 0 до 60 %		от 0 до 6 вкл.	±1	- •	ГСО 11052- 2018
		от 0 до 60 %		св. 6 до 60 вкл.	-	±1
		от 0 до 100 %		от 0 до 10 вкл.	±0.5	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±0.5
	CO2 в возду хе	от 0 до 10 %		от 0 до 1 вкл.	±5	-	ГСО 10532-2014
		от 0 до 10 %		св. 1 до 10 вкл.	-	±5
		от 0 до 20 %		от 0 до 2 вкл.	±5	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±5
		от 0 до 50 %		от 0 до 5 вкл.	±4	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±4
		от 0 до 100 %		от 0 до 10 вкл.	±4	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±4
	Н2 в Аг/С Н4/С O2/N 2/02/ в топли вном газе / в возду хе	от 0 до 1 %		от 0 до 0,1 вкл.	±6	-	ГСО 10532- 2014
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	± 6
		от 0 до 10 %		от 0 до 1 вкл.	±6	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±6
		от 0 до 20 %		от 0 до 2 вкл.	± 6	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±6
		от 0 до 50 %		от 0 до 5 вкл.	±4	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±4
		от 0 до 100 %		от 0 до 10 вкл.	±4	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±4
	Не в N2	от 0 до 1 %		от 0 до 0,1 вкл.	±10	-	ГСО 10532-2014
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	±10
			-	от 0 до 1 вкл.	±8	-

		от 0 до 10 %	-	св. 1 до 10 вкл.	-	±8
		от 0 до 20 %		от 0 до 2 вкл.	± 6	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	± 6
		от 0 до 50 %		от 0 до 5 вкл.	±4	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±4
		от 0 до 100 %		от 0 до 10 вкл.	±2	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±2
	NHs В CO2	от 0 до 15%		от 0 до 2 вкл.	±5	-	ГСО 10547- 2014
		от 0 до 15%		св. 2 до 15 вкл.	-	±5
		от 0 до 50 %		от 0 до 5 вкл.	±4	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±4
		от 0 до 100 %		от 0 до 10 вкл.	±2	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±2
	NHs в возду хе	от 0 до 75 %		от 0 до 7 вкл.	±3	-	ГСО 10547- 2014
		от 0 до 75 %		св. 7 до 75 вкл.	-	±3
		от 0 до 100 %		от 0 до 10 вкл.	±2	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±2
OXOR- P	о₂	от 0 до 1 %		от 0 до 0,1 вкл.	±3	-	ГСО 10532- 2014
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	±3
		от 0 до 10 %		от 0 до 1 вкл.	±3	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±3
		от 0 до 20 %		от 0 до 2 вкл.	±2	-
		от 0 до 20 %		св. 2 до 20 вкл.	-	±2
		от 0 до 50 %		от 0 до 5 вкл.	± 2	-
		от 0 до 50 %		св. 5 до 50 вкл.	-	±2
		от 0 до 100 %		от 0 до 10 вкл.	±2	-
		от 0 до 100 %		св. 10 до 100 вкл.	-	±2
OXOR- E	О₂	от 0 до 1 %		от 0 до 0,1 вкл.	±5	-	ГСО 10532- 2014
		от 0 до 1 %		св. 0,1 до 1 вкл.	-	±5
		от 0 до 10 %		от 0 до 1 вкл.	±5	-
		от 0 до 10 %		св. 1 до 10 вкл.	-	±5
		от 0 до 25 %		от 0 до 2 вкл.	±5	-
		от 0 до 25 %		св. 2 до 25 вкл.	-	±5
FIDOR	СхНу *	от 0 до 15 млн’¹	от 0 до 5 вкл.		±8	-	ГСО 10550-2014 В качестве калибровочн ого газа используете я смесь пропана (СзНз) или метана (СН4) в синтетическ ом воздухе.
		от 0 до 15 млн’¹	св. 5 до 15 вкл.		-	±8
		от 0 до 50 млн’¹	от 0 до 5 вкл.		±7	-
		от 0 до 50 млн’¹	св. 5 до 50 вкл.		-	±7
		от 0 до 150 млн’¹	от 0 до 15 вкл.		± 6	-
		от 0 до 150 млн’¹	св. 15 до 150 вкл.		-	±6
		от 0 до 500 млн’¹	от 0 до 50 вкл.		±5	-
		от 0 до 500 млн’¹	св. 50 до 500 вкл.		-	±5
		от 0 до 1000 млн’¹	от 0 до 100 вкл.		±5	-
		от 0 до 1000 млн’¹	св. 100 до 1000 вкл.		-	± 5
		от 0 до 5000 млн’¹	от 0 до 500 вкл.		±5	-
		от 0 до 5000 млн’¹	св. 500 до 5000 вкл.		-	±5
			от 0 до 1000 вкл.		±5	-

	от 0 до 10000 млн’ 1	св. 1000 до 10000 вкл.	-	-	± 5
	от 0 до 15000 млн’ 1	от 0 до 1500 вкл.	-	±5	-
	от 0 до 15000 млн’ 1	св. 1500 до 15000 вкл.	-	-	±5
* Сумма углеводородов

Приложение Б

(обязательное)

Схема подачи ГС на газоанализатор

Рисунок Б. 1 - Рекомендуемая схема подачи ГС на вход газоанализаторов при

использовании стандартных баллонов с ГС.

1 - газоанализатор; 2 - ротаметр (индикатор расхода), 3 - редуктор; 4 - баллон с ГС.

Рисунок Б.2 - Рекомендуемая схема подачи ГС на вход газоанализаторов при

использовании генератора-разбавителя газовых смесей.

ГС - баллон с исходной газовой смесью;

ПНГ - баллон с поверочным нулевым газом;

ГГС-03-03 - генератор газовых смесей типа ГГС-03-03 (в качестве примера); Р-ротаметр.

Техническая поддержка

Методика поверки «ГСИ.Газоанализаторы GMS800.» (МП-253/01-2021)

Методика поверки

ГСИ.Газоанализаторы GMS800.

МП-253/01-2021

ПРОММАШ ТЕСТ»

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ГСИ.Газоанализаторы GMS800.» (МП-253/01-2021)

Методика поверки

ГСИ.Газоанализаторы GMS800.

МП-253/01-2021

ПРОММАШ ТЕСТ»

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
