Руководство по эксплуатации «КАЛИБРАТОР ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ В1-5» (Код не указан!)

КАЛИБРАТОР ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ

BI-5

Техническое описание и инструкция

по эксплуатации

При проведении ремонта прибора, замене электровакуумных и полупроводниковых приборов необходимо пользоваться картами напряжений, приведенными в приложении I.

После смены элементов в калибраторе необходимо произвести контроль напряжения калибровки. При необходимости, омеяить запись напряжения калибровки на шильдике прибора-и соответственно переставить кнопки "К" переключателя ВгЯСДНОЕ НАПРЯЖЕНИЕ.

31

Конгрсльио-измарительная аппаратура, необходимая для ремон-г« прибор® ₍ соответствует данным табл.5.

10. ПОВЕРКА ПРИБОРА

НаотояпмЯ раздел устанавливает методы и срсдотва пвриади-чч<»к>11 поверки прибора BI-5.

инриодическая поверка прибора производится не реже одного

о О месяцев, после транспортирования и после хранения на (иЭДЙДФ,

• 10.1. Операции поверки

• 10.1.1. При проведении поверки должна выполняться операции, уй.14«||Цныв в табл.4.

Таблица 4

- усилитель дифференциальный

Полоса пропускания -0-10 МГц.

минимальный коэффициент откло-

нения I мВ/дел.

2. Генератор двухкалальныЯ уии-

33

Продолжение табл.5

Примечания: I. При проведении поверки прибора допускается использование других средств поверки, имеющих аналогичные нормативно-технические характера тики.

2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 10.3. Условия поверки

• 10.3.1. При проведении поверки должны соблюдаться следующие условия:

• - окружающая температура 293 ±5 К (20 ±5°С);

• - относительная влажность воздуха 65+15$;

• - атмосферное давление 100x4 кИ/м² (750x30 мм рт.ст);

• - напряжение оети 220 ±4,4 В чаототой 50x0,5 Гц.

• 10.4. Подготовка к поверке

• 10.4.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - необходимо ознакомиться о инструкциями по эксплуатации поверяемого прибора я средств поверки;

• - произведите заземление поверяемого прибора и средств поверки;

• - подготовьте к измерениям средства поверки и поверяемый прибор; включите их на прогрев;

• - проверьте работоспособность всех средств поверки.

* '1

• 10.5. Проведение поверки

• 10.5.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено cool вотствие прибора следующим требованиям:

, - прибор должен быть полностью укомплектован;

35

«• вое органы управления и коммутация должны действовать

Н> ВМ*ио а обеопечивать надежность фиксации;

• - вое надписи на приборе должны быть четкими и ясными;

• - вое разъемы, клеммы и гнезда не должны иметь повреждений

j | должны быть чистыми;

• - прибор и его составные части не должны иметь механических

¹ (прождений.

• 10.6.2. Опробование

Дил опробования прибора необходимо;

• - установить органы управления прибором в исходное положение

• шотнетотвии о п.7.2 настоящего технического описания;

■ провести калибровку прибора при положительной и отрицатааь-

■ ииИ полярности выходных импульсов в соответствии с п.7.2 настоящего йшишчмкого описания.

При обнаружении неисправности прибор цодлевдт забракование

■ направлению в ремонт.

• 10.5.3. Определение длительности фронта и среза импульоов Определение длительности фронта я среза импульсов цроизводит-

м а помощью осциллографа CI-70 с усилителем 1УП в режиме внутреннего иапуска работы проверяемого приборе для импульсов обеих по-»1(|'11'Х)тей с напряжением 10, 50 и IU0 В и длительностью 1-3 мкс. Ill* игом емкость соединительного коаксиального кабеля любого типа дсижна быть 60 пФ ±10$.

Измерьте длительность фронта и среза импульсов между точками, (1оот|)«тстдующими значениям 0,1 и 0,9 амплитуды импульоов.

Результаты измерений считаются удовлетоврительниыи, если из-мп|н.1нние значения длительности фронта и среза не превышают значений,

оговоренных в п.2.6 настоящего описания.

А-

• 10.5.4. Определение погрешности установки даительноои импульсов

Определение погрешности установки длительности импульсов производится с помощью осциллографа CI-70 сусНлителеи 1У11.

В режиме внутреннего запуска работы прибора контролируйте длительность импульсов положительной полярности о напряжением 100 В в крайних точках каждого из поддиапазонов и во всех точках поддиапазона:

(I; 2; 3; ... 9,10) х 10 мкс.

В режиме внешнего запуска контролируйте относительную разницу между длительностью импульсов управляющего генератора типа Г5-30А и длительностью выходных импульсов прибора.

Проводите измерения для импульсов длительностью 5 мкс, имеющих частоту следования 100 Гц и напряжение любой полярности 0,1 и 100 В. Напряжение импульсов внешнего генератора устанавливайте равным 2 и 10 вольт положительной и отрицательной поляраости.

Примечание. При контроле длительности импульоов необходимо выбирать диапазон развертки осциллографа таким ‘ образом, чтобы изображение импульсов по длительности было не менее 50 мм.

Результаты измерений считаются удовлетворительными, если погрешность установки длительности импульсов не превышает значений, сговоренных в п.2.3 настоящего описания.

• 10.5.5. Определение погрешности установки частоты следования импульоов

Определение погрешности установки частоты импульсов производятся в режиме внутреннего вапуска во всех точках поддиапазона (0,1; 0,2 ......0,9; 1,0) X 10 Гц

« и uppilimx точках остальных поддиапазонов.

Определение частоты следования от I до 100 Гц производите

• |кы<ши.о осциллографа CI-70 с уоилителем ТУП, а для частоты 11,1 Гн г помощью того же осциллографа и секундомера.

Гопультаты измерений считаются удовлетворительными, если inn |иш1ность установки частоты следования не превышает значений, р>имн>1ил и п.2.4 настоящего описания.

• 10.5.6. Определение напряжения калибровки

Установите переключатель PE’JiMM РАБОТУ в положение ВНЕШН. ПАПУ'К или ВНУТР.ЗАПУСК, переключатель ПОЛЯРНОСТЬ ВЫХОДА - в ||<М1«0НН0 Л_ .

У тановите тумблер КОНТРСЛЬ-РАВОЧЕЕ ПОЛОЖЕНИЕ в положение КОНТРОЛЬ и замерьте напряжение калибровки между гнездами МШТНиП. и _L на правой стенке прибора с помощью потенциометре Г.цм с делителем Р35.

Смиренное напряжение не должно отличаться от указанного на шильдике прибора более, чем на ±0,1 В. По окончании измерения уптшкжитв тумблер КОНТ ЕШЬ- РАБОЧЕЕ ПОДОВЕНИЕ в рабочее положение.

• 10.5.7. Определение погрешности встроенного делителя

инн (плиния

Определение погрешности встроенного делителя производится по птцукгурной схэме рис.4.

Определение погрешности делителя производится на холостом йоду делителя (сопротивление нагрузки более 500 кОм) в точках lOU| 00| 80» .... 20} 10; 9; 8; .....2} I; 0.9; 0,8 .... 0,2;

0.1 И и при сопротивления вагрузкж 100 кОм в точках ИЮ; 10} I и 0,1 В.

Зв

Отсоедините прибор от питающей сети и на гнездо ПОВЕРКА ДЕНИТЕПЯ, расположенное на правой отеяке прибора, подайте относительно корпуса прибора напряжение плюо 60-70 вольт от источника Б&-13. Установите переключатель делителя в положение соответствующее напряжению калибровки прибора, указанному на его правой стенке, при этом тумблер BI должен находиться в положении 2.

Делитель напряжения Р35 должен использоваться во время измерений с коэффициентом деления 1:100. При определении погрешности встроенного делителя о сопротивлением нагрузки 100 кОм параллельно выхода прибора должен быть подключен резистор RI любого типа с фактическим сопротивлением 100 кОм +1СЙ.

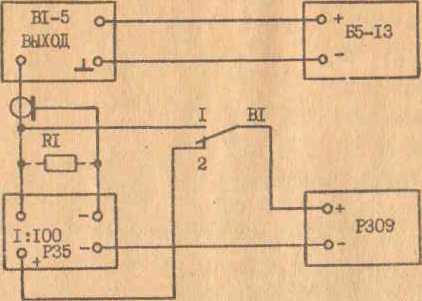

Рис.4. Структурная схема определения погрешности встроенного делителя

BI - резистор М/1Т-0,25-100 кОм +10%

Тумблер BI показан условно

Прогрейте делитель в течение 10-15 минут. Регулируя напряжение источника E5-I3 и вращая ручку потенциометра              '

КАЛИБРОВКА прибора BI-5, установите напряжение на выходе прибора, равное половине напряжения калибровки; точность установки должна быть ±0,001 вольта.

Установите переключатель делителя в положение, соответствующее перечисленным выше точкам, контролируйте по потенциометру выходное напряжение прибора. При проведении измерений периодически контролируйте точность установки напряжения на выходе прибора в в точках калибровки.

При определении погрешности встроенного делителя в точках от 4 В до 0,1 В для измерения выходного напряжения тумблер BI установите в положение I.

Вычислите по полученным результатам в каждой поверяемой точке погрешность делителя (&дел.) по формуле (4):

S’дел. =   V' ^г . 100%, (4)

Ui - напряжение, выставленное на делителе;

- напряжение, измеренное потенциометром.

Результаты проведенных измерений считаются удовлетворительными, если погрешность делителя в поверяемых точках не превышает ±0,15% на холостом ходу и +0,65% при нагрузке на сопротивление 100 кОм и если абсолютное значение алгебраической разницы зтих двух погрешностей в одноименных точках делителя 100, 10,1 и 0,1 В не превышает 0,5%.

• 10.5.8. Определение погрешности установки напряжения импульсов

Определение погрешности установки. напряжения импульсов производится в режиме внутреннего запуска для импульсов положительной и отрицательной полярности в точках 0,1; I; 10 и 100 В.

Погрешность установки напряжения импульсов ( ^ ) определяется как алгебраическая сумма погрешностей £к и $ дел. по формуле (5):

где $дел.

Л

Определение погрешности установки напряжения калибровки (    ) основана на сравнении напряжения импульсов испытываемого

прибора Ш-5 в его точке калибровки с напряжением импульсов, сформированных из постоянного напряжения источника Б5-13 и напряжения на резисторе Й1 от алемента 0,76 (см.рис.5).

Постоянное напряжение контролируется потенциометром И0Э с делителем Р35.

Сравнение импульсов осуществляется о помощью 01-70 с дифференциальным усилителем ШЗ. Для Формирования импульсов из постоянного напряжения используется контакт алектрический магия тоуправяяемый КЕМ-2А о катушкой подмагничивания, .управляемый генератором Г5-30А.

Реле Ш-5 обеспечивает поочередную коммутацию на один из входов осциллографа сравниваемых импульсов и управляется генератором 13-47.

Я ■■

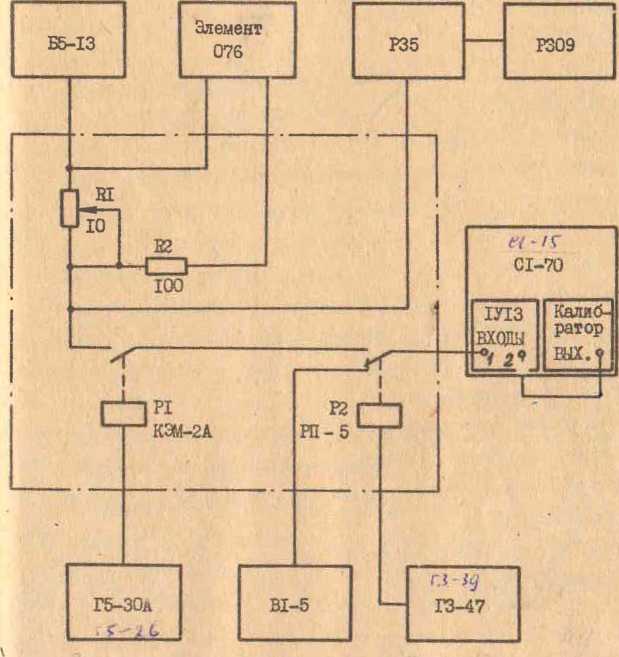

Рис. 5. Функги овальная схема стенда для определения погрешности установки напряжения импульсов калибровки .

BI - резистор ППБ-ЗА-Ю Ом +10?

52    - резистор МЯТ-0,25-100 Ом ±10?

PI - контакт электрический магнитоуправляемый КЭМ-2А с катушкой подмагничивания.

С целью увеличения точности сравнения на экране осциллографа просматриваются вершины импульсов, для чего на второй вход осциллографа о выхода его калибратора подайте регулируемое постоянное напряжение смещения.

При измерениях частоту следования сравниваемых импульсов установите равной 3 Гц, а их длительность равной 1000 мкс. Частоту переключения реле Ш-5 установите равной 0,2-0,3 Гц. Чувствительность входа дифференциального осциллографа, иа который подаются сравниваемые импульсы, на последнем этапе сравнения должна быть 0,05 дел./мВ, что соответствует разрешающей способности при сравнении на экране электронно-лучевой трубки не хуже 0,1%/дел- Произведите совмещение вернин сравниваемых импульсов путем изменения величины напряжения источника Б5-13 и изменения величины резнетора RL, Резистор EI обеспечивает более точное совмещение вершин импульсов.

По окончании совмещения вершин произведите измерение яапря-

*

женин потенциометром Р309. Измеренное потенциометром напряжение соответствует в этом случае действительному значению напряжения импульсов калибровки,

Вычислите величину погрешности установки импульсов калибровки (£к) но формуле (6):

{/к

где U к - напряжение импульсов калибровки, указанное

на шильдике прибора;

i/n - напряжение, измеренное потенциометром РЗО9 с делителем Р35.

Произведите определение погрешности установки импульсов калибровки для импульсов положительной и отрицательной полярноогей.

Результаты проведенных измерений считаются удовлетворительными если погрешность установки напряжения импульсов в проверяемых точках, определяется как алгебраическая сумма погрешностей && в (S’дел., не превышает значений, указанных в п.2.2.

10.6. Оформление результатов поверки

• 10.6.1. Положительные результаты поверки должны оформляться путем:

• - клеймения поверенного прибора;

• - записи в формуляре прибора результатов государственной поверки, заверенной поверителем с нанеоением оттиска поверигельно-го клейма или результатов ведомственной поверки, заверенной в порядке, установленном в органе ведомтоеяной метрологической службы.

Клейма наносятся на мастику, уложенную в места для клеймения, расположенные на боковых стенках прибора.

• 10.6.2. В случае отрицательных результатов эксплуатация прибора запрещается, погашаются клейма и отмечаются в формуляре результаты поверки о непригодности прибора. Прибор передается

в ремонт и после ремонта производится повторная поверка.
