УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

Комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ» Методика поверки

651-16-05 МП

л/.р

р.п. Менделеево 2016 г.

1 Введение

Настоящая методика поверки распространяется на комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ» (далее - комплекс) и устанавливает методы и средства их поверки.

Интервал между поверками- 2 года.

В тексте методики поверки приняты следующие сокращения и обозначения:

ТС - транспортное средство:

ЭД - эксплуатационная документация;

ПО - программное обеспечение.

2 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Обязательность проведения операции при поверке

первичной

периодической

1

2

3

4

1 Проверка внешнего вида

7.1

да

да

2 Опробование

7.2

да

да

3 Определение погрешности измерений скорости

7.3

да

да

4 Определение отклонения шкалы времени комплекса от шкалы UTC(SU)

7.4

да

да

3 Средства поверки
  • 3.1 При проведении поверки должны применяться средства измерений, указанные в

таблице 2.

Таблица 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.3

Лазерный дальномер Leica DISTO D5, пределы допускаемой погрешности измерений расстояний ± 1,5 мм

7.4

Осциллограф цифровой АКИН-4115/1 А: полоса пропускания 25 МГц, время нарастания переходной характеристики 14 нс, диапазон установки коэффициентов развертки от 25 нс/дел до 50 с/дел, пределы допускаемой относительной погрешности коэффициента развертки ± 0.01 %

7.4

Аппаратура    навигационно-временная    потребителей    глобальных

навигационных спутниковых систем ГЛОНАСС/GPS /GAL1LEO/SBAS NV08C-CSM-DR, предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS ±15 нс; пределы инструментальной погрешности (по уровню вероятности 0,95) определения скорости ± 0,1 м/с

3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики обеспечивающих требуемую точность измерений.

  • 3.3 Применяемые средства поверки должны быть утверждённого тина, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки комплексов допускается инженерно-технический персонал, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющий право на поверку (аттестованный в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 27472 (СТ СЭВ 5725). Средства автотранспортные специализированные. «Охрана труда. Эргономика», и «Правила безопасности при эксплуатации электроустановок потребителей».

6 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

-атмосферное давление, кПа                                        63 - 101

-относительная влажность при температуре окружающего

воздуха 30°С. %, не более                                                95

-температура окружающего воздуха. °C                    от минус 40 до 60

7 Проведение поверки
  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие комплекса следующим требованиям:

  • - комплектность комплекса должна соответствовать комплектности, указанной в формуляре;

  • - па корпусе комплекса должны быть нанесены маркировка и заводской помер, пломбировка должна быть в целостности;

  • - комплекс не должен иметь механических повреждений, влияющих на его работу.

Результаты поверки по данному пункту считаются положительными, если обеспечивается выполнение всех перечисленных в пункте требований.

При получении отрицательных результатов дальнейшее проведение поверки прекращают.

  • 7.2 Опробование

Опробование проводят на смонтированном комплексе на пункте дорожного контроля.

  • 7.2.1 Подготовить комплекс к работе, проверить включение электропитания комплекса.

  • 7.2.2 Проверить идентификационные данные ПО. Данные должны соответствовать

приведенным в таблице 3:

Таблица 3__

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Пголемей-СМ

Номер версии (идентификационный номер) Г1О

версия 1.0 и выше

Цифровой идентификатор ПО*

-

Другие идентификационные данные (если имеются)

-

  • 7.2.3 Проследовать на транспортном средстве (далее ТС) через зону контроля комплекса. Убедиться, что комплекс фиксирует ТС. и выводятся результаты:

  • - изображение зафиксированного транспортного средства;

  • - значение скорости ТС

  • - распознанный государственный регистрационный знак.

  • 7.2.4  Результаты поверки считаются положительными, если обеспечивается выполнение требований, перечисленных в пунктах 7.2.2 и 7.2.3. При получении отрицательных результатов дальнейшее проведение поверки прекращают.

  • 7.3 Определение абсолютной погрешности измерений скорости

Определение абсолютной погрешности измерений скорости проводится статическим методом.

  • 7.3.1 Подготовить комплекс к работе в соответствии с его РЭ.

  • 7.3.2 Расположить регистрационный знак или автомобиль с регистрационным знаком в зоне контроля комплекса.

  • 7.3.3 Добиться фиксации и распознавания регистрационного знака комплексом на данном расстоянии.

  • 7.3.4 Переместить регистрационный знак или автомобиль с регистрационным знаком в зоне контроля комплекса на расстояние 5 м вдоль полотна дороги по направлению движения. Расстояние, пройденное автомобилем (регистрационным знаком), измерить лазерным дальномером, и комплексом.

  • 7.3.5 Рассчитать относительную погрешность измерений расстояния по формуле:

6S= 100% • (Sk - Sp)/Sp,

где: Sp - расстояние, измеренное лазерным дальномером;

Sk - расстояние, измеренное комплексом.

  • 7.3.6 Относительную погрешность измерений интервалов времени рассчитать по формуле:

5Т= 100%-ДТ/Т.

где: ДТ - абсолютная погрешность установки интервалов времени комплекса ± 10 мкс.

Т - минимальный интервал времени прохождения ТС через зону контроля, который определяется как отношение длины зоны контроля и максимальной скорости движения ТС. фиксируемой комплексом и равен для поддиапазона 100 км/ч - 180 мс. для поддиапазона 255 км/ч - 70,6 мс.

Для поддиапазона 100 км/ч - 6Т = 0.0056 %.

Для поддиапазона 255 км/ч - 5Т = 0.0142 %.

  • 7.3.7 Рассчитать относительную погрешность измерений скорости по формуле:

6V = ±(|6S| +|8Т|)

  • 7.3.8 Рассчитать абсолютную погрешность измерений скорости движения ТС по формуле:

ДУ = (5V*Vm)/100%,

где Vm - максимальная скорость движения ТС. фиксируемая комплексом.

Vm = 100 и 255 км/ч

  • 7.3.9 Результаты поверки считать положительными, если значения абсолютной погрешности измерения скорости находится в пределах:

в поддиапазоне 100 км/ч - ±2,0 км/ч

в поддиапазоне от 100 до 255 км/ч - ± 5,1 км/ч

В противном случае комплекс бракуется и направляется в ремонт.

7.4 Определение отклонения шкалы времени комплекса от шкалы UTC(SU)

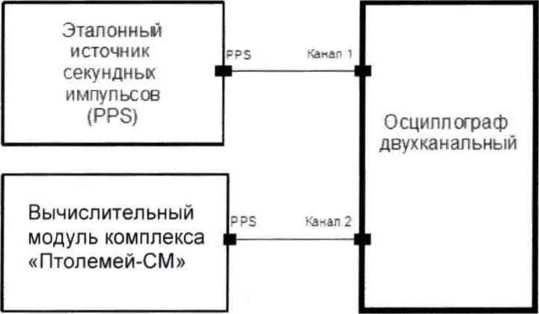

  • 7.4.1 Собрать измерительную схему согласно рисунку 3

Рисунок 1

  • 7.4.2 Убедиться что эталонный источник секундных импульсов (Навигационный приемник) синхронизирован со шкалой времени UTC (SU).

  • 7.4.3 Настроить двухканальный осциллограф:

  • 7.4.3.1 Установить коэффициенты горизонтального отклонения 1 вольт/ деление для обоих каналов осциллографа.

  • 7.4.3.2 Установить типы входов «постоянный ток» (DC).

  • 7.4.3.3 Установить развертку 500 мкс/деление.

  • 7.4.3.4 Установить тип синхронизации «автоматическая», «по переднему фронту», «источник канал 1».

  • 7.4.4 Но изображению на экране осциллографа убедиться, что разность передних фронтов секундных импульсов не превышает 1 мс.

  • 7.4.5 Результаты считать положительными, если разность передних фронтов секундных импульсов не превышает 1 мс.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

  • 8.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности установленного образца.

Начальник Центра испытаний и поверки

ФГУП «ВНИИФРТИ»

А. Апрелев
