МИЛЛИВОЛЬТМЕТР B3-36

МЕТОДИКА ПОВЕРКИ

2.710.032

12. ПОВЕРКА ПРИБОРА

Поверка прибора B3-36 должна проводиться в соответствии с требованиями ГОСТ 8.002-71, ГОСТ 8.118-74, ГОСТ 13473-68 и настоящего раздела ТО.

При выпуске в обращение из производства должны производиться следующие операции поверки: 12.3.1, 12.3.2, 12.3.3.

При послеремонтной и периодической поверке должны производиться следующие операции поверки: 12.3.2, 12.3.36, 12.3.3в, 12.3.3г, 12.3.3Д, 12.3.3е.

Периодичность поверки в процессе эксплуатации и хранения устанавливается предприятием, использующим прибор, с учетом условий и интенсивности его эксплуатации, но не реже одного раза в 12 месяцев.

  • 12.1. Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 5.

  • 12.2. Условия поверки и подготовка к ней.

12.2.1. При проведении поверки должны соблюдаться следующие условия:

  • — температура окружающего воздуха 293 ±5 К (+20 ±5 °C);

  • — относительная влажность окружающего воздуха 65 ±15%;

  • — атмосферное давление 100 ±4 кПа (750 ±30 мм рт. ст.);

  • — напряжение сети питания 22Q ±4,4 В, 50 ±0,5 Гц.

Номер операции

Наименование операции

Установленный поддиапазон

Проверяемая отметка

Номинальное значение показания

12.3.1.

Внешний осмотр

12.3.2

Опробование

10 мВ

8

12.3.3

Определение метрологических параметров:

12.3.3а

Проверка диапазона и

пределов поддиапазонов измерения, рабо-

Производится одновременно

чих областей частот измеряемых прибором напряжений

12.3.36

Определение основной погрешности прибора на частоте 100 кГц:

на поддиапазонах с верхними пределами

10 мВ;

3, 4, 5, 6, 7,

3 —10 мВ

10 и 100 мВ

100 мВ

8, 9, 10

30 —100 мВ

на поддиапазонах 30,

30, 300 мВ

конечная

конечное

300 мВ и 1 В

и 1 В

отметка

значение

шкалы

поддиапазона

на поддиапазоне с

3 В

10, 15, 20,

1 — 3 В

верхним пределом

3 В

25, 30

на поддиапазоне с верхним пределом

10 В с делителем ДН-112

100 мВ

«8»

8 В

12.3.3.В

Определение погрешности прибора на частоте 10 кГц

на поддиапазонах

10 мВ — 1 В

конечная

конечное

с верхними предела-

отметка

значение

мЦ 16 мВ — 1 В

*

шкалы

поддиапа-

t

зона

на поддиапазоне с верхним пределом 3 В

3 В

3

3 В

Средства поверки

Допускаемая

погрешность,

%

Образцовые

тип, используемые параметры

допускаемая погрешность,

%

Вспомогательные

тип, используемые параметры

допускаемая погрешность, %

с определение]

и основной поз

грешности

±6 на поддиа-

Вольтметр

+( 0,2+0,08 )

Генератор

пазоне 10 мВ;

±4 на осталь-

ВЗ-24, измеряемые

\      Их /

ГЗ-102,

ных поддиа-

напряжения

выходное

пазонах

1 — 8 В

напряжение

±4

Аттенюатор

Д1-13

±0,3 на частоте 10 МГц

1 — 8 В

±6

(АСО-ЗМ), ослабление 0 — 50 дБ

Вольтметр

■+• ( 0,2+ 0,08 )

Генератор

ВЗ-24,

v ’ их /

ГЗ-102,

±6 на поддиа-

измеряемые

±0,3 на час-

выходное

пазон 10 мВ

напряжения

тоте 10 МГц

напряжение

±4 на остальных поддиа-

1 — 8 В Аттенюатор

1 — 8 В

пазонах

Д1-13 (АСО-ЗМ), ослабление 0 — 50 дБ

Номер операции

12.3.3. г

12.3.3. д

Наименование операции

Установленный поддиапазон

Проверяемая отметка

Номинальное значение показания

на поддиапазоне с верхним пределом 10 В с делителем ДН-112

1

100 мВ

8

8 В

Определение погрешности прибора с делителем ДН-112 на частоте 500 кГц и с делителем ДН-111 на частотах 500 кГц и 1 МГц

100 мВ

10

10 В

Определение погреш-

10, 30,

конечная

конечное

ности прибора на час-

100 мВ

отметка

значение

тоте 30 МГц

300 мВ.

шкалы

поддиапа-

на поддиапазонах с верхними пределами измерения 10 мВ—3 В

1, 3 В

зона

на поддиапазоне с верхним пределом измерения 10 В с делителем ДН-111.

100 мВ

10

10 В

Определение погрешности прибора в рабо-

конечное

чем диапазоне частот,

Все под-

значение

МГц: 100

диапазоны

конечная

поддиап.

300

99

600

г»

99

>>

1000

99

99

Средства поверки

Допускаемая погрешность, %

Образцовые

Вспомогательные

тип, используемые параметры

допускаемая погрешность,

%

тип, используемые параметры

допускаемая погрешность, %

±6

±6

Вольтметр

±

( 0,2+

0,08 \

Генератор

ВЗ-24 с аттес-

Ux /

Г4-118,

тованным

выходное

диодом,

напряжение

измеряемые напряжения

0,1 —10 В

0,1 —10 в.

Фильтр,

/

частоты 0,5; 1 МГц

±6 на

Вольтметр

0,8+

0,08 \

Генератор

поддиап.Ю мВ;

ВЗ-24, измеря-

ч

Ux )

Г-118

емые напря-

Фильтр на

жения

28—44' МГц

±4 на

0,1—10 В

из комплекта

осталь-

Делитель

±0,5

измерителя

ных поддиапа-

ДН-13, коэф-

полных

зонах

фициент деле-

сопротивлений

ния 1:16

РЗ-ЗЗ

±6

Вольтметр ВЗ-24; измеряемые напря-

*

Генератор

Фильтр*

68 —

110 МГц

±6

жения

0,1 — 10 В

±(

0,8+

0,08 \ Ux /

Г4-119

±10

±

(1,5+

0,08 \

Г4-120

182—302

Ux /

±15

±/

з,о+

0,08 \

Г4-120

450—720

\

Ux )

±25

±(

4,0+

0,08 \

Г4-121

710—1000

Ux /

0,1—3 В

Номер операции

Наименов ание операции

Установленный поддиапазон

Проверяемая отметка

Номинальное значение показания

Определение погрешности прибора с делителем ДН-111 в рабочем диапазоне частот, МГц: 100

100 мВ

10

10 В

200

100 мВ

10

10 В

300

100 мВ

10

10 В

Примечания:

  • 1. При поверке допускается использование других средств, имеющих аналогичные технические характеристики и обеспечивающих определение метрологических параметров поверяемого прибора с требующейся точностью.

  • 2. Все измерительные приборы, применяемые при поверке, долж

ны быть поверены в установленном порядке.

  • 3. В случае получения отрицательных результатов при проведении отдельных операций поверки, дальнейшая поверка прекращается, клеймо на поверяемом приборе погашается, в формуляре делается запись о непригодности прибора к применению с перечислением параметров, по которым он не соответствует техническим требованиям.

* Фильтр из комплектов измерителей полных сопротивлений РЗ-ЗЗ и P3-35.

  • 12.2.2. Перед проведением поверки необходимо заземлить корпус прибора B3-36 и средства поверки.

Средства поверки прогреть в соответствии с указаниями по их эксплуатации.

Максимальное допустимое среднеквадратическое значение входного напряжения при измерении без делителей ДН-111 и ДН-112 определяются допустимым обратным напряжением диода Д18 и равняется 7 В. Поэтому запрещается подавать на вход пробника без делителей напряжение свыше 7 В.

Максимальное .допустимое постоянное напряжение на входе пробника равно 150 В.

Допустимая погрешность, %

Средства поверки

Образцовые

Вспомогательные

тип, используемые параметры

допускаемая погрешность, %

тип, используемые параметры

допускаемая погрешность, %

Делитель ДН-13, коэффициент деления 1:16

Генератор

Фильтр*

±10

0,08±-5^-)

Г4-119

68—110

±15

Г4-120

182—302

4-25

±(1'5+“)

Г4-120

0,1 —10 В

182—302

12.3. Проведение поверки.

  • 12.3.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено:

  • — соответствие прибора комплектности;

  • — отсутствие механических повреждений, влияющих на точность работы прибора;

  • — прочность крепления колпачка пробника;

  • — четкость фиксации переключателя поддиапазонов, плавность вращения ручек потенциометров установки нуля;

  • — состояние лакокрасочных покрытий и четкость маркировки. Проверить механический нуль показывающего прибора и при

необходимости установить его корректором.

  • 12.3.2. Опробование

Для опробования прибора необходимо:

  • — включить прибор в сеть, при этом должна светиться индикаторная лампочка;

  • — установить переключатель поддиапазонов в положение «10 мВ»;

  • — надеть на пробник любой из делителей напряжения, придаваемых к прибору (для экранирования входа пробника);

  • — плавно поворачивая ручку потенциометра « ► 0      ГРУБО»,

а при приближении к нулевой отметке шкалы — потенциометром «  0     ТОЧНО» установить указатель прибора в

черную область в начале шкалы. Электрический нуль установлен правильно, если указатель колеблется в пределах черной области шкалы.

Для удобства проведения отсчета переднюю часть прибора можно приподнять с помощью откидывающейся скобы.

Перед проведением операций проверки метрологических характеристик установить поверяемый прибор и средства поверки на само-прогрев: поверяемый прибор на 15 мин, а средства поверки на время,, указанное в паспорте на них.

При обнаружении неисправности прибор подлежит забракованию и направлению в ремонт.

  • 12.3.3. Проверка метрологических характеристик прибора.

12.3.3а. Диапазон и пределы поддиапазонов измерения, рабочие области частот измеряемых прибором . напряжений, проверяются одновременно с определением основной погрешности прибора и погрешности в рабочих областях частот.

12.3.36. Основная погрешность прибора в первой рабочей области частот определяется на частоте градуировки, в начале и конце области, на поддиапазонах с верхними пределами 100 мВ и 3 В на всех числовых отметках шкалы, а на остальных поддиапазонах только на конечных отметках шкалы, а также на тех отметках, где определены наибольшая и наименьшая погрешности (наибольшая положительная и отрицательная погрешности) путем сравнения показаний испытываемого прибора и образцового вольтметра ВЗ-24;

— на поддиапазоне с верхним пределом 100 мВ на отметках шкалы «3», «4», «5», «6», «7», «8», «9», «10» и на поддиапазонах с верхними пределами 10, 30, 300 мВ и 1 В на конечных отметках шкалы по схеме соединений, приведенной на рис. 3, и при этом переключатели поддиапазонов прибора и аттенюатора Д1-13 (АСОЗМ) нужно установить в требуемое положение согласно табл. 6;

Таблица б

Поддиапазон поверяемого прибора

. Положение переключателя АСО-ЗМ

10 мВ

40 дБ

30 мВ

30 дБ

100 мВ

20 дБ

300 мВ

Ю дБ

1 В

0 ДБ

  • — на поддиапазоне с верхним пределом 3 В на отметках шкалы «10», «15», «20», «25», «30» и с делителем ДН-112 на отметке шкалы «8» по схеме соединений, приведенной на рис. 4.

Перед измерением нужно при отключенном генераторе отрегулировать нули поверяемого прибора и вольтметра ВЗ-24.

12.3.3b. Погрешность прибора на частоте 10 кГц определяется:

  • — на поддиапазонах с верхними пределами 10 мВ — 1 В на конечной отметке шкалы по схеме соединений, приведенной на рис. 3;

  • — на поддиапазоне с верхним пределом 3 В на отметке «3» шкалы и с делителем ДН-112 на поддиапазоне 100 мВ на отметке «8» шкалы по схеме соединений, приведенной на рис. 4.

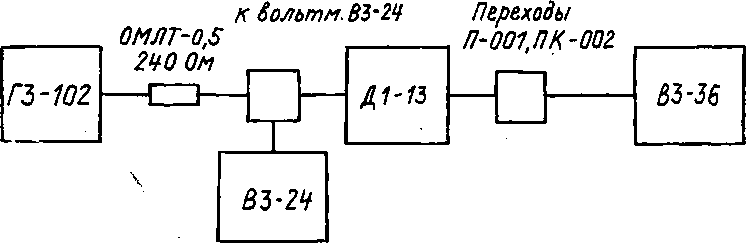

Схема, измерения погрешности в первой рабочей области частот:

Элемент №10

Рис. 3.

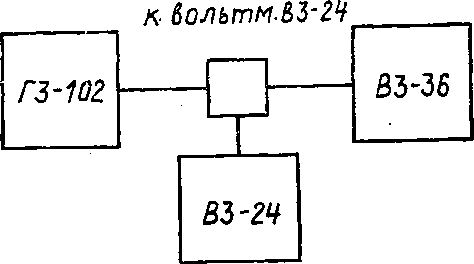

Схема измерения погрешности в первой рабочей области частот;

Злеме.нт№11

Рис. 4.

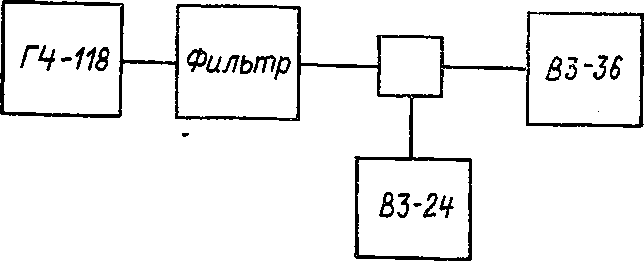

Схема измерения погрешности в первой рабочей области частот»

ГЦ-118

Фильтр

ДН-13

83-36

85-М

Рис. 5.

Схема измерения погрешности в первой рабочей области частот

Злейемт N * 11 к Ьолътк. ВЗ’2Ц

Рис. 6.

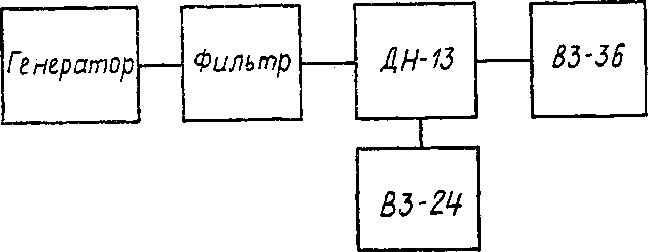

Схема

измерения погрешности во 2—6 рабочих областях частот

Рис. 7.

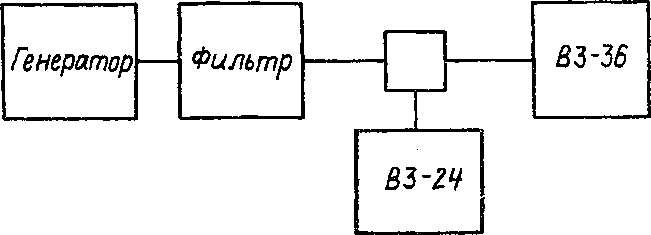

Схема

измерения погрешности во 2—6 рабочих областях частот

Элемент N-11 к йолыпм.ВЗ-214

Рис. 8.

В качестве образцовых приборов используются вольтметр ВЗ-24 и аттенюатор Д1-13 (АСО-ЗМ). Источником сигнала служит генератор ГЗ-102.

12.3.3г. Погрешность прибора с делителем ДН-112 на частоте 500 кГц и с делителем ДН-111 на частотах 500 кГц и 1 МГц на пределе 100 мВ и без делителей определяется на конечных отметках шкалы по схеме соединений, приведенной на рис. 6 (с делителями) и на рис. 5 (без делителей).

В качестве образцового прибора используется вольтметр ВЗ-24. Источником сигнала служит генератор Г4-118 с фильтром.

12.3.3д. Погрешность прибора на частоте 30 МГц на конечной отметке шкалы определяется:

  • — на поддиапазонах с верхними пределами 10 —100 мВ по схеме соединений, приведенной на рис. 5;

  • — на поддиапазонах с верхними пределами 300 мВ — 3 Вис делителем ДН-111 на поддиапазоне 100 мВ на конечной отметке шкалы по схеме соединений, приведенной на рис. 6.

В качестве образцового прибора используется вольтметр ВЗ-24. Источником сигнала служит генератор Г4-118 с фильтром из комплекта -измерителя полных сопротивлений РЗ-ЗЗ на частотный диапазон 28 — 44 МГц.

Погрешность прибора с делителем ДН-112 и ДН-111 в первой рабочей области частот на поддиапазонах с верхними пределами 30 — 300 В (на поддиапазонах прибора с верхними пределами 300 мВ — 3 В) определяется расчетным путем как алгебраическая сумма погрешностей прибора (на соответствующем поддиапазоне) и делителя, .по следующей формуле:

61дел. (30—300)=6n(0,3-3)-F[6f(flex.)(10)-6f(0,l)],          (2)

где бп(0,3—3) — погрешность прибора на частоте 100 кГц на поддиапазонах с верхними пределами 300 мВ — 3 В;

/Цдел.(Ю), df(0,1) — погрешность прибора с делителем и без него в частотном диапазоне.

При измерении по схеме соединений, приведенной на рис. 5 и 7, следует учитывать коэффициент деления делителя ДН-13 по его аттестату.

12.3.3е. Определение погрешности в рабочих областях частот производится на поддиапазонах, частотах и с использованием приборов, как указано в табл. 5, по схемам соединений, приведенным:

  • — на рис. 7 для поддиапазонов с верхними пределами 10—300 мВ на частотах 100, 300, 600 и 1000 МГц, источниками сигналов служат генераторы Г4-119, Г4-120, Г4-121, использованные с фильтрами измерителей полных сопротивлений: фильтр на 68—110 МГц (из комплекта РЗ-ЗЗ), фильтр на 182—302 МГц, фильтр на 450—720 МГц, фильтр на 710—1000 МГц (все из комплекта P3-35);

  • — на рис. 8 для поддиапазонов с верхними пределами 1—3 В на частотах 100, 300, 600 и 1000 МГц и 10 В с делителем ДН-111 на частотах 100, 200 и 300 МГц с использованием вышеперечисленных источников сигналов с соответствующими фильтрами.

Погрешность определяется на поддиапазонах с верхними пределами, кратными 10-ти — на конечных отметках шкалы «10» и на поддиапазонах с верхними пределами, кратными 3-м на отметках шкалы «30» или «31,6» и на тех отметках шкалы, где выявлена максимальная отрицательная и положительная погрешность при поверке по п. 12.3.36, путем сравнения показаний испытываемого прибора и: образцового.
