Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора

метрологии ВНИИМС»

. Иванникова 6/32019 г.

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-63

Методика поверки

СТ630-019.01 МП

2019 г.

СОДЕРЖАНИЕ

Стр.

Приложение А - Функциональные схемы поверки измерительных каналов (ИК)...

1 ВВЕДЕНИЕ

Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки системы измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-63 (далее - система) и устанавливает методику ее первичной и периодической поверок.

Система предназначена для измерения крутящего момента силы, частоты вращения, силы и коэффициентов рассогласования тензомостов и формирования на основе полученных данных дискретных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.

Производство единичное, заводской № 01.

Состав измерительных каналов (ИК) системы приведен в описании типа средства измерений. Перечень ИК приведен в технической документации на систему.

Система состоит из следующих уровней:

а) первичные измерительные преобразователи (ПИП);

б) вторичной электрической части ИК (ВИК);

Метрологические характеристики (MX) и основные технические характеристики системы и ее измерительных компонентов приведены в описании типа средства измерений.

Система подлежит покомпонентной (поэлементной) поверке:

  • 1) каждый ИК системы условно подразделяют на ПИП и ВИК;

  • 2) проверяют наличие действующих свидетельств о поверке (или отметок о поверке в эксплуатационной документации) на все ПИП, входящие в состав ИК системы;

  • 3) проводят экспериментальную проверку погрешностей ВИК;

  • 4) принимают решение о годности каждого отдельного ИК.

Результаты проверки каждого ИК системы считаются положительными, если:

  • - ПИП имеют действующее свидетельство о поверке (либо отметку о поверке в эксплуатационной документации);

  • - погрешность ВИК не превышает допускаемых значений в условиях поверки.

Допускается проведение поверки отдельных ИК в соответствии с письменным заявлением владельца системы с обязательным указанием информации об объёме проведённой поверки в перечне поверенных ИК, являющемся неотъемлемой частью свидетельства о поверке системы.

ИК системы, прошедшие поверку с отрицательным результатом, выводятся из эксплуатации и не включаются в перечень поверенных ИК, являющийся неотъемлемой частью свидетельства о поверке системы.

Периодическую поверку системы выполняют в процессе эксплуатации системы.

После ремонта системы, аварий, если эти события могли повлиять на метрологические характеристики ИК, а также после замены ее измерительных компонентов проводят первичную поверку системы. Допускается проводить поверку только тех ИК, которые подверглись указанным выше воздействиям.

Интервал между поверками системы - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполнять операции, указанные в таблице 1. Таблица 1

Наименование операции

№ пункта

МП

Проведение операции

первичная поверка (после ремонта)

периодическая поверка

Внешний осмотр

7.1

да

да

Опробование и проверка системы

7.2

да

да

Проверка MX ВИК системы

7.3

да

да

Проверка MX ВИК крутящего момента силы Количество ИК - 1

7.3.1

да

да

Проверка MX ВИК частоты вращения

Количество ИК - 1

7.3.2

да

да

Проверка MX ВИК силы

Количество ИК - 1

7.3.3

да

да

Проверка MX ВИК аналоговых сигналов от тензодатчиков

Количество ИК - 8

7.3.4

да

да

Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

7.4

да

да

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2. Таблица 2

Номер пункта

МП

Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3.1

Калибратор промышленных процессов универсальный АКИП-7301: диапазон воспроизведения силы постоянного тока от 0,001 мА до 20 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока (I) ± (0,0002 1 + 3 е.м.р.), мА

7.3.2

Генератор сигналов специальной формы ГСС-05: диапазон частот от 100 мкГц до

5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ± (5-10‘6 Гц-F + 1 мкГц)

7.3.3,

7.3.4

Калибратор К3607: диапазон воспроизведения коэффициента преобразования от -10 до +10 мВ/B, класс точности 0,025

Вспомогательные средства поверки

5.1

Измеритель комбинированный «TESTO 175-Н1»: диапазон измерения температуры от -20 до +55 °C, предел абсолютной погрешности измерения температуры ±0,4 °C; диапазон измерения относительной влажности от 5 до 95 %, предел абсолютной погрешности измерения относительной влажности ±2 %.

Барометр-анероид БАММ-1: диапазон измерения атмосферного давления от 80 до 106 кПа, предел основной допускаемой погрешности измерений атмосферного давления: ±200 Па

Вспомогательное оборудование

7.3.1

Кабель для поверки ДР и IU СТ720.00.13.000

7.3.2

Кабель для поверки ДМ СТ720.00.15.000

7.3.3,

7.3.4

Кабель для поверки ИК силы СТ760.00.13.000

  • 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующее свидетельство о поверке (знак поверки).

  • 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

ВНИМАНИЕ! На открытых контактах клеммных колодок системы напряжение опасное для жизни - 220 В.

  • 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

  • 4.5 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К)                       от 15 до 25 (от 288 до 298);

относительная влажность воздуха при температуре 25 °C, %                     от 30 до 80;

атмосферное давление, мм рт. ст. (кПа)                       от 730 до 785 (от 97,3 до 104,6);

напряжение питания однофазной сети переменного тока

при частоте (50±1) Гц, В                                                    от 215,6 до 224,4.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке:

  • - проверить наличие свидетельств (знаков поверки) о поверке средств поверки;

  • - проверить наличие свидетельств о поверке датчиков крутящего момента (при поверке поэлементным методом), датчиков тахометрических, датчика силы (при поверке поэлементным методом), термометров сопротивления (при поверке поэлементным методом)

  • - проверить целостность электрических цепей измерительного канала (ИК);

  • - включить питание измерительных преобразователей и аппаратуры системы;

  • - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений;

  • - исправность органов управления (четкость фиксации положения переключателей и кнопок);

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания изоляции на внешних токоведущих частях системы;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление стойки управления системы;

  • - наличие товарного знака изготовителя и заводского номера системы.

  • 7.1.2   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

7.2 Опробование и проверка системы
  • 7.2.1 При опробовании системы необходимо:

включить систему, подав напряжение питания на все ее компоненты;

запустить ПОГарис.

  • 7.2.2 Результаты опробования считать положительными, если ПО Гарис запускается и в окне «По текущим А и В» отображается информация с действующими значениями измеряемых величин.

  • 7.2.3 Для проверки каждого ИК системы выполняют операции в следующей последовательности:

  • 1) Проводят проверку наличия действующего свидетельства о поверке (или отметки о поверке в эксплуатационной документации) ПИП.

  • 2) Проводят экспериментальную проверку погрешности ВИК системы по соответствующей методике. Методики проверки ВИК, в зависимости от типа ИК, приведены в п. 7.3 настоящего документа.

  • 7.2.4 Результаты проверки ИК системы считаются положительными, если ПИП, входящий в состав проверяемого ИК, имеет действующее свидетельство о поверке (либо отметку о поверке в эксплуатационной документации), а ВИК прошел экспериментальную проверку погрешности с положительным результатом.

  • 7.2.5 Если в процессе проверки обнаруживают ПИП, имеющий свидетельство о поверке (или отметку о поверке в эксплуатационной документации) с истекшим сроком действия, то ИК системы, в состав которого входит такой ПИП, признают прошедшим поверку с отрицательным результатом.

7.3 Проверка MX ВИК системы
  • 7.3.1 Проверка MX ВИК крутящего момента силы

Проверка MX ВИК крутящего момента силы проводят в изложенной ниже последовательности:

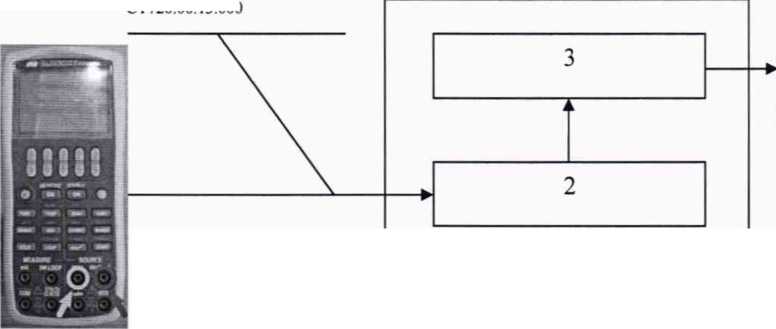

  • 7.3.1.1 Собрать функциональную схему для проверки MX ВИК силы постоянного тока, согласно рисунку 1 Приложения А.

Подключить калибратор АКИП-7301 ко входу «1» усилителя MGCplus с помощью кабеля для поверки ДР и IU СТ720.00.13.000 из состава ЗИП системы.

  • 7.3.1.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.3.1.3 Запустить ПО Гарис.

  • 7.3.1.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.3.1.5 Для каждой точки измерения) из таблицы 3:

  • - установить на калибраторе АКИП-7301 значение генерируемой силы постоянного тока Ij, соответствующее значению крутящего момента силы Nj;

  • - измеренное системой значение крутящего момента силы Xj из окна «По текущим А и В» записать в таблицу 3 (если показания измеряемого значения не стабильные, то в качестве измеренного значения записывается значение, максимально отклоняющееся от номинального);

  • - рассчитать абсолютную погрешность Aj измерений крутящего момента силы по формуле:

Aj = Xj-Nj                                          (1)

  • - рассчитать приведенную погрешность у, измерений крутящего момента силы по формуле:

= -100% (2) '’mar

Таблица 3

Точка измерения, j

Заданное калибратором значение силы постоянного электрического тока Ij, мА

Номинальное значение крутящего момента силы Nj, Нм

Измеренное системой значение крутящего момента силы Xj, Н-м

Абсолютная погрешность

Aj, Н м

Приведенная погрешность 73. %

1

5

1250

2

6

2500

3

8

5000

4

10

7500

5

12

10000

6

14

12500

7

16

15000

8

18

17500

9

20

20000

7.3.1.6 ВИК считают прошедшим поверку, если в каждой из проверяемых точек выполняется неравенство

  • - для точек j=l,2,3,4,5 |у;| < | ут|, где ут- пределы допускаемой приведенной погрешности ВИК для диапазона измерений от 0 до 10000 Н м, нормируемые в технической документации.

  • - для точек j=6,7,8,9: |Д;| < | Дт|, где Дт - пределы допускаемой абсолютной погрешности ВИК для диапазона измерений св. 10000 до 20000 Н-м, нормируемые в технической документации.

  • 7.3.2 Проверка MX ВИК частоты вращения

Проверка MX ВИК частоты вращения проводят в изложенной ниже последовательности:

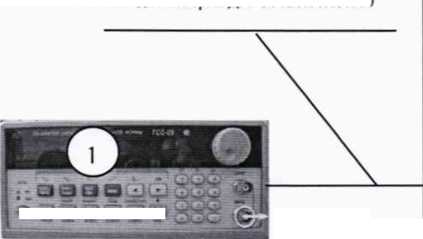

  • 7.3.2.1 Собрать функциональную схему для определения проверки MX ВИК частоты переменного тока, согласно рисунку 2 Приложения А.

Генератор ГСС-05 подключить с помощью кабеля для поверки ДМ СТ720.00.15.000 из состава ЗИП системы к разъёму платы МЭД-1/АР17.

  • 7.3.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.3.2.3 Запустить ПО Гарис.

  • 7.3.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.3.2.5 Зубчатое колесо на валу имеет 120 зубьев. За один оборот тахометрический датчик МЭД-1 формирует 120 импульсов, соответственно для 900 оборотов частота сигнала на выходе датчика МЭД-1 составит, Гц:

f=900 • 120/60= 1800

  • 7.3.2.5 Для каждой точки измерения j из таблицы 4:

  • - установить на генераторе ГСС-05 (параметры воспроизводимого сигнала: размах напряжения 5 В, смещение 2,5 В) значение частоты переменного тока Fj, соответствующее значению частоты вращения Cj;

  • - измеренное системой значение частоты вращения Hj из окна «По текущим А и В» записать в таблицу 4 (если показания измеряемого значения не стабильные, то в качестве измеренного значения записывается значение, максимально отклоняющееся от номинального);

  • - рассчитать относительную погрешность измерений частоты вращения 5j по формуле:

8j=^-100%                        (3)

Таблица 4

Точка измерения, j

Заданное генератором значение частоты переменного тока Fj, мА

Номинальное значение частоты вращения Cj, об/мин

Измеренное системой значение частоты вращения Hj, об/мин

Относительная погрешность 5j, %

1

20

10

2

60

30

3

100

50

4

200

100

5

600

300

6

1000

500

7

1800

900

7.3.2.6 ВИК считают прошедшим поверку, если в каждой из проверяемых точек выполняется неравенство |6у| < | 6Т|, где бт - пределы допускаемой относительной погрешности ВИК частоты вращения, нормируемые в технической документации.

  • 7.3.3 Проверка MX ВИК силы

Проверка MX ВИК силы проводят в изложенной ниже последовательности:

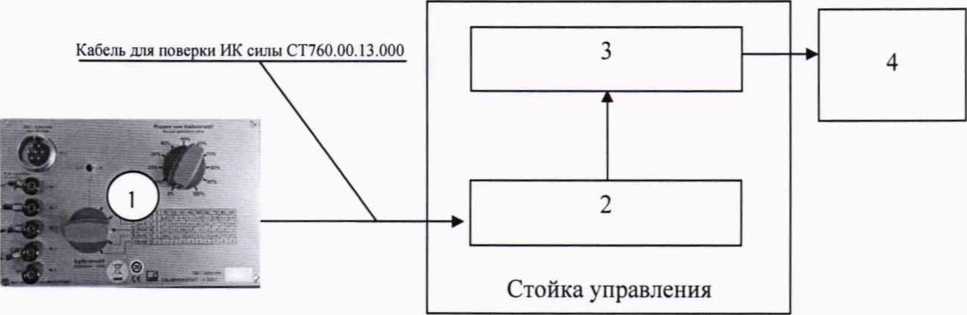

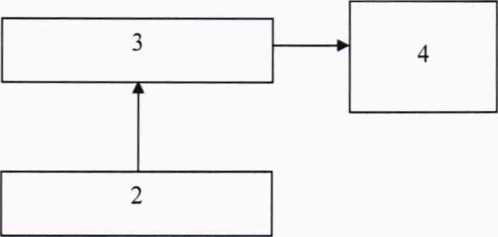

  • 7.3.3.1 Собрать функциональную схему для определения относительной погрешности измерений коэффициента преобразования, соответствующего значениям силы, согласно рисунку 3 Приложения А.

Калибратор К3607 кабелем для поверки ИК силы СТ760.00.13.000 из состава ЗИП системы подключить ко входу «3» усилителя MGCplus.

  • 7.3.3.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.3.3.3 Запустить ПО Гарис.

  • 7.3.3.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.3.3.5 Для каждой точки измерения] из таблицы 5:

  • - установить на калибраторе К3607 значение коэффициента преобразования Kj, что соответствует силе Yj;

  • - измеренное значение Zj из окна «По текущим А и В» записать в таблицу 5 (если показания измеряемого значения не стабильные, то в качестве измеренного значения записывается значение, максимально отклоняющееся от номинального);

  • - рассчитать абсолютную погрешность Aj измерения силы по формуле:

Aj = Zj - Yj                                                 (4)

  • - рассчитать приведенную погрешность у, измерений силы по формуле:

7j = A--100%                              (5)

'max

Таблица 5

Точка измерения,]

Заданное калибратором значение коэффициента преобразования Kj, мВ/В

Номинальное значение силы Yj,H

Измеренное системой значение силы Zj, Н

Приведенная погрешность

Yi> %

Абсолютная погрешность

Aj, Н

1

0,2

2000

2

0,8

8000

3

1,2

12000

4

1,6

16000

5

2,0

20000

7.3.3.6 ВИК считают прошедшим поверку, если в каждой из проверяемых точек выполняется неравенство

  • - для точек j=l,2: |у;-| < | ут|, где ут - пределы допускаемой приведенной погрешности ВИК для диапазона измерений от 0 до 10000 Н, нормируемые в технической документации.

  • - для точек j=3,4,5: |Д;| < | Дт|, где Дт - пределы допускаемой абсолютной погрешности ВИК для диапазона измерений св. 10000 до 20000 Н, нормируемые в технической документации.

  • 7.3.4 Проверка MX ВИК аналоговых сигналов от тензодатчиков

Проверка MX ВИК аналоговых сигналов от тензодатчиков проводят в изложенной ниже последовательности:

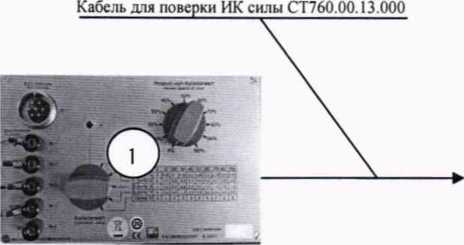

  • 7.3.4.1 Собрать схему поверки ВИК аналоговых сигналов от тензодатчиков согласно рисунку 3 Приложения А.

Калибратор К3607 кабелем для поверки ИК силы СТ760.00.13.000 из состава ЗИП системы подключить ко входу «4» усилителя MGCplus.

  • 7.3.4.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.3.4.3 Запустить ПО Гарис.

  • 7.3.4.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.3.4.5 Для каждой точки измерения] из таблицы 6:

  • - установить на калибраторе К3607 значение коэффициента преобразования Kj;

  • - измеренное значение Tj из окна «По текущим А и В» записать в таблицу 6 (если показания измеряемого значения не стабильные, то в качестве измеренного значения записывается значение, максимально отклоняющееся от номинального);

  • - рассчитать относительную погрешность 5j измерения аналоговых сигналов от тензодатчиков по формуле:

8j = ^-100%                          (6)

KJ

Таблица 6

Точка измерения, j

Заданное калибратором значение коэффициента преобразования К,, мВ/В

Измеренное системой значение коэффициента преобразования Tj, Н

Относительная погрешность 8j, %

1

-10

2

-5

3

-1

4

1

5

5

6

10

7.3.4.6 ВИК считают прошедшим поверку, если в каждой из проверяемых точек выполняется неравенство |б;| < | 6Т|, где 6Т - пределы допускаемой относительной погрешности ВИК частоты вращения, нормируемые в технической документации.

  • 7.4 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

На ПЭВМ системы запустить файл Garis.exe и открыть окно ? «О программе» (меню Справка -> О программе Гарис). Идентификационные наименования отображаются в верхней части окна «О программе».

Метрологически значимая часть ПО системы представляет собой:

исполняемый файл Garis.exe - Гарис (Гибкий Адаптивный Регулятор для Испытательных Систем): многоканальные статические и динамические испытания; модуль GarisGrad.dll - фильтрация, градуировочные расчеты;

модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

  • -  модуль Garislnterpreter.dll - интерпретатор формул для вычисляемых каналов;

  • -  драйверы платы L780 фирмы L-Card - файлы ldevpci.sys, ldevs.sys .

Идентификационные данные (признаки) метрологически значимой части ПО указаны в разделе 17 формуляра.

Для вычисления цифрового идентификатора (хеш-суммы) файла метрологически значимого программного компонента использовать данные ПО Гарис, которое само вычисляет хеш-суммы по алгоритму md5.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки заносятся в протокол поверки.

  • 8.2 По окончанию работ по поверке выписывают свидетельство о поверке системы, оформленное в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», с приложением, содержащим список ИК, прошедших проверку с положительным результатом.

  • 8.3 При отрицательных результатах проверки отдельных ИК, в случае невозможности их ремонта, эти ИК не допускают к применению, выписывают на них извещение о непригодности,

оформленное в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Разработали:

Зам. начальника отдела 201 ФГУП «ВНИИМС»

Инженер 3 кат. отдела 201 ФГУП «ВНИИМС» (

Ю.А. Шатохина

<///

Х/С/А.С. Смирнов

Приложение А

Функциональные схемы поверки ИК

Кабель для поверки ДР и IU

СТ720.00.13.000

Стойка управления

  • 1 - генератор ГСС-05;

  • 2 - многоканальный измерительный усилитель MGCpIus;

  • 3 -ПЭВМ;

  • 4 - рабочее место оператора

Рисунок 1 - Функциональная схема для проверки MX ВИК силы постоянного тока, соответствующей значениям крутящего момента силы

Кабель для поверки ДМ СТ720.00.15.000

Стойка управления

  • 1 - генератор ГСС-05;

  • 2 - многоканальный измерительный усилитель MGCpIus;

3-ПЭВМ;

4 - рабочее место оператора

Рисунок 2 - Функциональная схема для проверки MX ВИК частоты переменного тока, соответствующей значениям частоты вращения

  • 1 - калибратор К3607;

  • 2 - многоканальный измерительный усилитель MGCplus;

  • 3 - ПЭВМ;

  • 4 - рабочее место оператора

    Рисунок 3 - Функциональная схема для проверки MX ВИК коэффициента преобразования, соответствующего значениям силы

  • 1 - калибратор КЗ 607;

  • 2 - многоканальный измерительный усилитель MGCplus;

  • 3 - ПЭВМ;

  • 4 - рабочее место оператора

Рисунок 4 - Функциональная схема для проверки MX ВИК коэффициента преобразования

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
