ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ7 РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

ТЕПЛОСЧЕТЧИКИ ТеРосс-ТМ

Методика поверки

РТ-МП-6449-449-2019 г. Москва

2019 г.

1. Общие положения
  • 1.1  Настоящий документ распространяется на теплосчетчики ТеРосс-ТМ (далее -теплосчетчики), изготавливаемые фирмой ООО «Техно-Терм», МО, г. Раменское и устанавливает методику их первичной и периодических поверок.

  • 1.2 Интервал между поверками - 4 года.

2. Операции поверки
  • 2.1 При проведении поверки счетчиков выполняют следующие операции:

  • - внешний осмотр - п.п. 7.1;

  • - проверка герметичности - п.п. 7.2;

  • - опробование - п.п. 7.3;

  • - определение метрологических характеристик - п.п. 7.4;

  • - оформление результатов поверки - п. 8.

При получении отрицательного результата в процессе выполнения любой из операций поверки теплосчетчик признают непригодным и его поверку прекращают.

  • 2.2 Поверка включенных в состав теплосчетчика средств измерений расхода, давления, температуры (из числа указанных в описании типа средства измерений) выполняется в сроки и по методикам, установленным в эксплуатационной документации на эти средства измерений.

3. Средства поверки

3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Т а б л и ц а 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основных средств поверки

7.2, 7.3, 7.4

Преобразователь давления эталонный ПДЭ-010И. Регистрационный номер в Федеральном информационном фонде 33587-12. Диапазон измерений от 0 до 6,0 МПа, ПГ = ±1,0 %

7.2, 7.3, 7.4

Секундомер электронный СЧЕТ-1 М. Регистрационный номер в Федеральном информационном фонде 40929-09. Диапазон измерений от 0 до 9:59:59,99 с, ПГ = ±(6-105-Т + 0,001) с

7.3, 7.4

Рабочий эталон единиц объема 1-го разряда изготовленный в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018. ПГ= ±0,06 %

7.3, 7.4

Рабочий эталон единиц объема 2-го разряда изготовленный в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018. ПГ= ±0,25 %

7.3, 7.4

Мера электрического сопротивления постоянного тока многозначная Р3026-2. Регистрационный номер в Федеральном информационном фонде 8478-04. Диапазон воспроизведения сопротивлений от 0,01 до 1000 Ом, КТ 0,005

7.3, 7.4

Частотомер электронно-счетный Ч3-88. Регистрационный номер в Федеральном информационном фонде 41190-09. Диапазон измерений частоты от 0,01 Гц до 1,00 МГц, 6f = ±|5о|+1/1х-1:сч

7.3, 7.4

Калибратор   процессов   многофункциональный   FLUKE   726.

Регистрационный номер в Федеральном информационном фонде 52221-12. Диапазон измерений и воспроизведений сигналов постоянного тока от 0 до 24 мА, ПЛ = ±(0,0002^1 + 0,002 А) А; диапазон воспроизведения частоты от 0,1 Гц до 1,0 МГц, ПГ = ±(0,0005<F + 0,1 Гц) Гц,

7.3, 7.4

Калибратор температуры КТ-5.5. Диапазон воспроизведения температуры от -20 до +150 °С. Umax = 0,025 °C

Продолжение таблицы 2

7.3, 7.4

Калибратор температуры JOFRA, серии АТС-156В. Регистрационный номер в Федеральном информационном фонде 46576-11. ПГ = ±0,1 °С

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

4. Требования безопасности
  • 4.1 При проведении поверки соблюдают требования безопасности, определяемые:

  • - правилами безопасности труда, действующими на предприятии, проводящем поверку;

  • -  правилами безопасности при эксплуатации средств поверки, приведёнными в эксплуатационной документации на эти средства;

  • - «Правилами технической эксплуатации электроустановок» (ПТЭ);

  • - «Правилами техники безопасности при эксплуатации электроустановок потребителей» (ПТБ);

  • - «Правилами устройства электроустановок»;

  • 4.2 На средства измерений должны быть нанесены чёткие надписи и условные знаки, выполненные для обеспечения их безопасной эксплуатации.

5. Условия проведения поверки
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха: +(25 ± 10) °С;

  • - температура поверочной среды: +(20 ± 5) °С;

  • - дрейф температуры поверочной среды, не более: 3 °С/ч;

  • - относительная влажность окружающего воздуха: от 20 до 90 %;

  • - атмосферное давление: от 84 до 106 кПа;

  • - поверочная среда: водопроводная вода по СанПиН 2.1.4.1074-2001.

6. Подготовка к поверке
  • 6.1 Подготавливают к работе средства измерений, применяемые при поверке теплосчетчика, в соответствии с их эксплуатационной документацией.

  • 6.2 Подготавливают теплосчетчик к работе в соответствии с указаниями, изложенными в эксплуатационной документации.

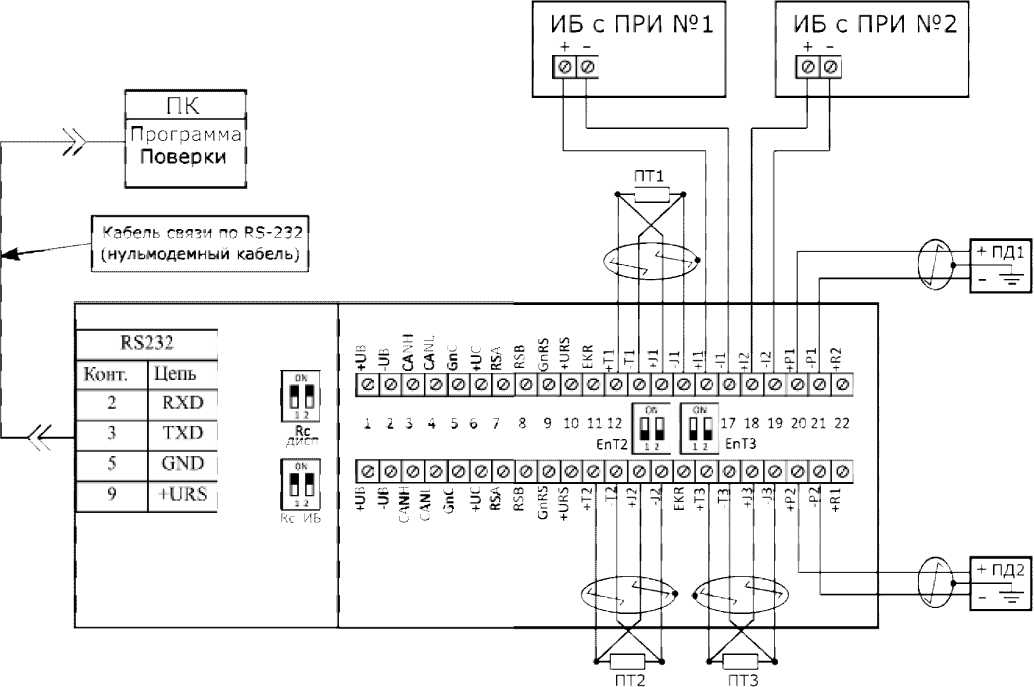

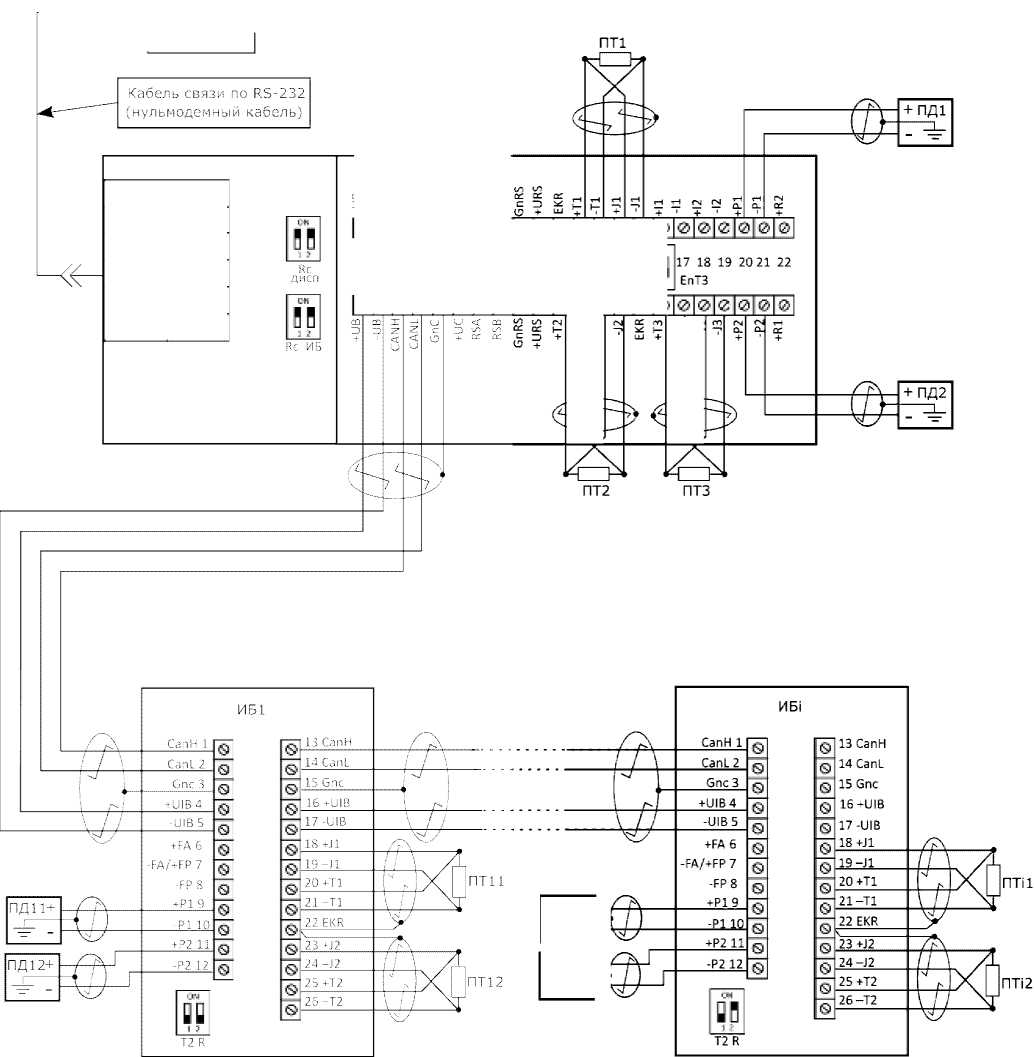

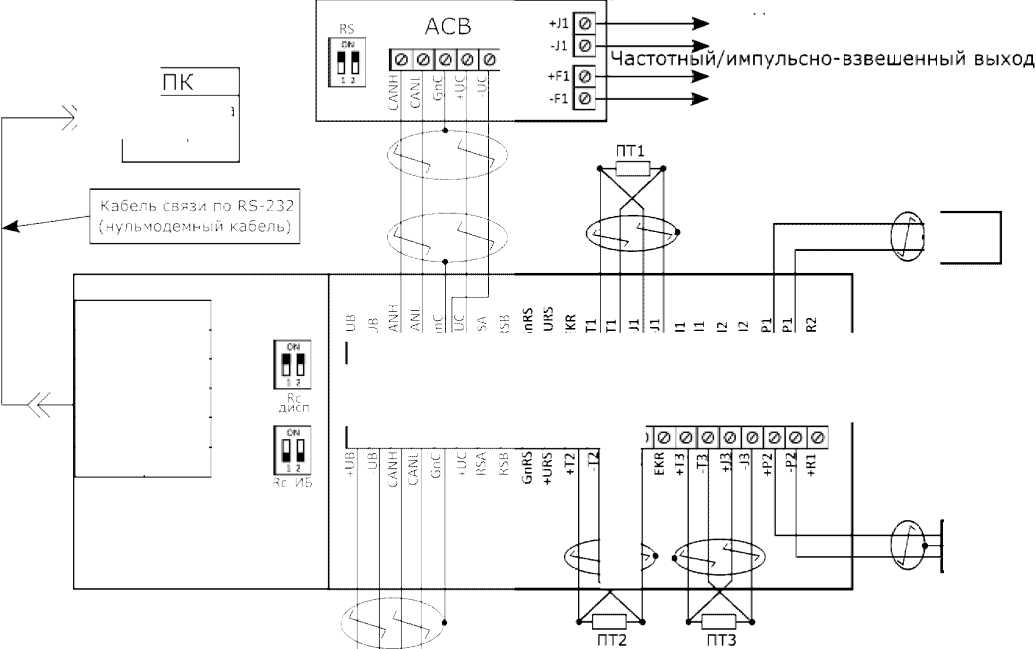

  • 6.3 Подключить к измерительным входам ТеРосс-ИБ (Приложение А и Б) меры сопротивлений вместо ТС и источники тока (калибратор тока) вместо ПД (только для теплосчетчика, укомплектованного преобразователями давления).

  • 6.4 Перед началом поверки теплосчетчика необходимо:

а) выдержать теплосчетчик в нормальных климатических условиях не менее 1 часа.

б)  выдержать ТеРосс-ИБ с электромагнитными преобразователями расхода (ПРЭ), установленные в измерительном канале поверочной установки и включенными в сеть, в течении:

  • - 30 минут при первичной поверке;

  • - 15 минут при периодической поверке.

в) в измерительном канале поверочной установки с предустановленными в него ТеРосс-ИБ с ПРЭ установить и выдержать в течение 10 минут расход поверочной среды, равный примерно (0,3 - 0,9)Gmax (где Gmax - наибольшее значение объемного расхода для данного типа ТеРосс-ИБ с ПРЭ, м3/ч);

г) при необходимости провести градуировку ТеРосс-ВУ и ТеРосс-ИБ в соответствии с эксплуатационной документацией.

7. Проведение поверки
  • 7.1 Внешний осмотр

При внешнем осмотре теплосчетчика проверяется:

  • -  комплектность должна соответствовать данным, указанным в эксплуатационной документации на теплосчетчик;

  • - маркировка теплосчетчика должна соответствовать данным, указанным в эксплуатационной документации. Целостность шильдиков на расходомере не должна быть нарушена;

  • - отсутствие крупных дефектов, затрудняющих отсчет показаний и манипуляции органами управления;

  • - заводской номер теплосчетчика соответствует указанному в паспорте;

  • - контакты разъемов должны быть чистые и не иметь следов коррозии;

  • - корпуса ПРЭ (ПРИ), ТеРосс-ИБ и ТеРосс-ВУ не должны иметь механических повреждений, влияющих на работоспособность;

  • - проточная часть ТеРосс-ИБ с ПРЭ не должна иметь на внутренней поверхности грязи и отложений;

Результат проверки считается положительным, если по внешнему виду и маркировке теплосчетчик соответствует данным эксплуатационной документации.

  • 7.2 Опробование

    • 7.2.1 Опробование теплосчетчика

Допускается совместить данный пункт с п. 7.3 настоящей методики поверки.

Проверить работоспособность теплосчетчика при изменении расхода внутри рабочего диапазона. На поверочной установке изменить расход поверочной среды (воды) от нуля до максимального значения и обратно. Показания дисплея теплосчетчика по объемному и массовому расходу должны изменяться пропорционально расходу.

Проверить работоспособность теплосчетчика при изменении сигналов от термопреобразователей сопротивления и датчиков давления в пределах их рабочего диапазона. При изменении значений сопротивления (в диапазоне, соответствующем диапазону измерений температуры теплосчётчиком) на выходе мер сопротивления, показания значений температуры на дисплее теплосчетчика должны изменяться. При изменении значений тока (в диапазоне, соответствующем диапазону измерений давления теплосчётчиком) на выходе калибратора тока, показания значений давления на дисплее теплосчетчика должны изменяться.

Для автоматического сбора и обработки измерительной информации при определении значений погрешностей измерительных каналов теплосчетчика допускается применять персональный компьютер (ПК) типа IBM PC и использовать программу «prolivka.exe». ПК подключить к теплосчетчику согласно эксплуатационной документации (Приложение Б). В случае, когда частотный, токовый или импульсный выходы конструктивно выполнены в отдельном корпусе в виде адаптера выходных сигналов, связанного с вычислительным устройством (ТеРосс-ВУ) по цифровому интерфейсу, ПК подключается непосредственно к этому адаптеру через конвертер интерфейсов (Приложение Б).

Результат испытаний считать положительным, если показания на индикаторе изменяются в соответствии с изменениями входных сигналов.

После выполнения указанных выше операций, не сливая воду, оставить проверяемые приборы на 1 час для стабилизации характеристик электромагнитных преобразователей расхода.

  • 7.2.2 Проверка идентификационных данных программного обеспечения

Проверяют соответствие идентификационных данных программного обеспечения (ПО). Для этого, согласно эксплуатационной документации, необходимо:

  • - в главном меню нажать одновременно комбинацию клавиш «Влево» и «Отмена». Появляется вспомогательное меню из четырех пунктов (рисунок 1.):

    НАСТРОЙКА

    ТЕСТИРОВАНИЕ

    ПЕРИФЕРИЯ

    ВЫВОД ОТЧЕТА

Рисунок 1 - вспомогательное меню.

  • - необходимо выбрать подменю «Периферия». Выбор делается клавишами со «стрелками». Во второй строке будет информация о версии.

  • - считать номер версии.

Необходимо переписать идентификационные данные ПО в протокол поверки.

Результаты поверки считают положительными, если идентификационные данные соответствуют данным, указанным в таблице 3.

Таблица 3 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

190514.hex

Номер версии (идентификационный номер) ПО

не ниже 6.5х

Примечание - Буквой «х» обозначен номер версии ПО, не влияющий на метрологические характеристики теплосчетчиков ТеРосс-ТМ.

7.3 Определение метрологических характеристик

Определение метрологических характеристик допускается проводить одним из двух методов: при помощи раздельной или комплексной поверки. Оба метода равнозначны.

  • 7.3.1 Определение метрологических характеристик при раздельной поверке

  • 7.3.1.1 Определение относительной погрешности измерений объемного расхода (объема)

  • 7.3.1.1.1 Определение относительной погрешности измерений объемного расхода (объема) при преобразовании сигналов от ТеРосс-ИБ с ПРЭ

Определение относительной погрешности измерений объемного расхода (объема) проводят при помощи поверочной установки. Допускается проводить поверку расходомерных каналов теплосчетчика только по объемному расходу или объему.

Определение относительной погрешности проводят на значениях расхода, соответствующих значениям: (1,2 - 1,5)Gmin, (0,1 - 0,22)^Gmax, (0,7 - 0,9)^Gmax (Gmin -минимальный расход ТеРосс-ИБ с ПРЭ (Приложение В)).

Пр имечания:

  • 1. для ПРЭ с 200 > DN > 65 допускается проводить поверку на расходах Gmin, 0,1-Gmax и 0,5^Gmax;

  • 2. для ПРЭ с DN300 - DN600, допускается проводить поверку на расходах: (1,2 - 1,5)-Gfflin, 0,1"Gmax и (0,25 - 0,3)Gmax.

Величины расходов (0,2 - 0,9)Gmax устанавливают с допуском ±5 %, а расходы (1,2 -1,5),Gmjn - с допуском ±10 %.

К поверочной установке ТеРосс-ИБ с ПРЭ подключаются при помощи кабелей «старт/стоп» (непосредственно к установке) и связи (к ПК - для передачи данных об объемном расходе (объеме) и синхронизации поверочной установки с ТеРосс-ИБ).

Время проведения каждого измерения должно быть не менее 60 секунд.

На каждом расходе проводят не менее двух измерений. Если ТеРосс-ИБ имеет несколько каналов расхода, то измерения проводят для каждого канала. Для однотипных ПРЭ (с одинаковым DN) допускается проводить поверку одновременно.

За результат принимается среднеарифметическое значение относительной погрешности. Результаты измерений заносят в протокол произвольной формы (Приложение Г). Относительную погрешность измерений объемного расхода ^g/, % или объема   %,

при i-ом измерении определяют по формулам

G - G d = 'G ЭЭТ100,                               (1)

эт

V - V

dv.     \       100,                                          (2)

эт

где   G. - расход по ТеРосс-ИБ с ПРЭ, м3/ч;

G9m - расход по поверочной установке, м3/ч; Vi - объем по ТеРосс-ИБ с ПРЭ, л;

V9m - объем по поверочной установке, л.

В случае, если поверочная установка оснащена весами, то определение относительной погрешности расходомеров при измерении объема осуществляется сравнением значений объема, измеренной расходомером, и объема, пересчитанной исходя из измеренных значений массы и плотности на поверочной установке. Объем V3m, м3, по поверочной установке вычисляют по формуле

эт

эт

ri

(3)

где

Мэт - масса жидкости, по весам, м3;

pi - плотность поверочной среды при i-ом измерении, кг/м3.

Значение относительной погрешности измерений объема §vi, %, при i-ом измерении определяется по формуле (2).

За результат принимают среднее арифметическое из полученных значений погрешности в каждой точке поверки.

Результаты поверки считают положительными, если значение относительной погрешности измерений объемного расхода (объема) не превышает следующих значений:

а) для ТеРосс-ИБ в составе с ПРЭ

  • - при 1 £ D £ 100

  • - при 100 < D £ 250

  • - при 250 < D £ 1000

б) для ТеРосс-ИБ в составе с ПРЭ*

  • - при 1 £ D £ 100

в) для ТеРосс-ИБ в составе с ПРИ, %:

  • - для класса 1 (по ГОСТ Р 51649-2014

  • - для класса 1 (по ГОСТ Р ЕН 1434-2011

  • - для класса 2 (по ГОСТ Р 51649-2014

  • - для класса 2 (по ГОСТ Р ЕН 1434-2011

±1,0 %

±1,5 %

±2,0 %

±0,2 %

±(1+0,0b(GB/G)), но не более ±3,5 % ±(1+0,01-(ghom/G)), но не более ±3,5 %

±(2+0,02^(GB/G)), но не более ±5,0 %

±(2+0,02-(Ghom/G)), но не более ±5,0 %

где   D - динамический диапазон ТеРосс-ИБ с ПРЭ;

G - текущее значение расхода, м3/ч;

GB - наибольшее значение расхода, м3/ч; Ghoh - номинальное значение расхода, м3/ч; * - изготовленных по специальному заказу.

  • 7.3.1.1.2 Определение относительной погрешности измерений объемного расхода (объема) при преобразовании сигналов от ТеРосс-ИБ с двунаправленным ПРЭ

В случае применения в составе теплосчетчика двунаправленного ПРЭ, его поверка осуществляется:

  • - в прямом направлении - по п.п.7.3.1.1.1;

  • - в обратном направлении - только расходе (0,1 - 0,22)Gmax.

Результаты поверки считают положительными, если значение относительной погрешности измерений объемного расхода (объема) не превышает значений, указанных в п.п.7.3.1.1.1.

  • 7.3.1.1.3 Определение относительной погрешности измерений объема при преобразовании сигналов от ТеРосс-ИБ с ПРИ с нормированным импульсным выходным сигналом

Данный пункт поверки проводится только для теплосчетчиков, в комплект которых входят преобразователи расхода с нормированным импульсным выходным сигналом.

Поверка ПРИ проводится в соответствии с их эксплуатационной документацией.

Поверку ТеРосс-ИБ проводить с использованием калибратора прямоугольных импульсов или генератора и частотомера, подключаемых к соответствующим входам теплосчетчика. Допускается подключить калибратор или генератор к нескольким импульсным входам теплосчетчика одновременно.

  • 7.3.1.1.3.1 Поверка с использованием калибратора прямоугольных импульсов Зафиксировать значение весового коэффициента KV, л/имп (м3/имп), для каждого поверяемого импульсного канала расхода теплосчетчика.

Установить на калибраторе режим генерации импульсов с частотой следования импульсов fu = 10 Гц и амплитудой (8 - 12) В. Установить количество импульсов Nu = 1000 имп.

Войти в режим поверки измерения объёма ТеРосс-ВУ в низкочастотном режиме, по измерительному каналу ПРИ с импульсным выходом.

Подать сигнал внешнего запуска на теплосчётчик. Затем перевести калибратор в режим генерации импульсов. По окончании счёта зафиксировать показания накопленного объёма Vi, л (м3), на индикаторе теплосчетчика.

Расчетное (эталонное) значение накопленного объёма Уэт, л (м3), рассчитать по формуле

Уэт = Kv ■ Nu                                   (4)

Относительную погрешность измерений объема при преобразовании сигналов от ТеРосс-ИБ с ПРИ с нормированным импульсным выходным сигналом dV(B) , %, рассчитать по формуле (2).

Результаты измерений и вычислений заносят в протокол произвольной формы (Приложение Г).

Результаты поверки считают положительными, если значение относительной погрешности измерений объема при преобразовании сигналов от ПРИ с нормированным импульсным выходным сигналом не превышает ±0,2 %.

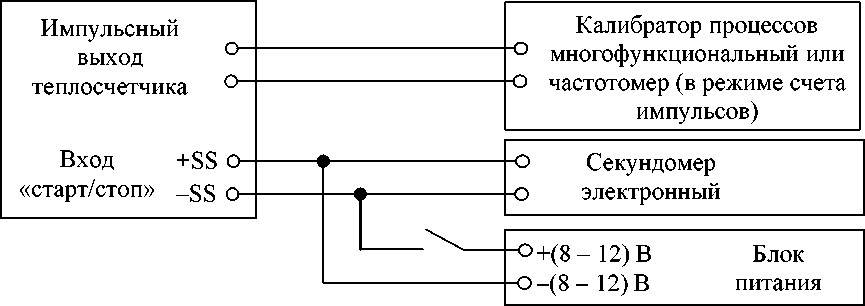

  • 7.3.1.1.3.2 Поверка с использованием генератора и частотомера

Зафиксировать значение весового коэффициента KV, л/имп (м3/имп), для каждого поверяемого импульсного канала расхода теплосчетчика.

Задать на генераторе период следования импульсов t0 = 0,1 с (fu = 10 Гц). и амплитуду (8 - 12) В. Установить электронный секундомер (таймер) на время отключения Тк = 100 с.

Войти в режим поверки измерения объёма ТеРосс-ВУ в низкочастотном режиме, по измерительному каналу ПРИ с импульсным выходом.

Подать сигнал внешнего запуска на теплосчётчик, генератор и секундомер. Контролировать частоту следования импульсов по частотомеру. По окончании счёта зафиксировать показания накопленного объёма Vi, л (м3), на индикаторе теплосчетчика.

Расчетное (эталонное) значение накопленного объёма Уэт, л (м3), рассчитать по формуле

У= — -(Tk - Th ),                              (5)

t0

где   Тн и Тк - начальное и конечное время измерения, с (в общем случае tH = 0 c).

Относительную погрешность измерений объема при преобразовании сигналов от ТеРосс-ИБ с ПРИ с нормированным импульсным выходным сигналом dV(B) , %, рассчитать по формуле (2).

Результаты измерений заносят в протокол произвольной формы (Приложение Г). Результаты поверки считают положительными, если значение относительной погрешности измерений объема при преобразовании сигналов от ТеРосс-ИБ с ПРИ с нормированным импульсным выходным сигналом не превышает ±0,2 %.

  • 7.3.1.2 Определение абсолютной погрешности измерений температуры

Определение абсолютной погрешности измерений температуры может проводится С учетом погрешности термопреобразователей (ПТ) или без учета погрешности ПТ.

  • 7.3.1.2.1 Определение абсолютной погрешности измерений температуры без учета ПТ Поверка проводится для трех значений разницы температур. Значения температур выбираются из таблицы 5 (для ПТ с НСХ Pt100 или 100П).

Таблица 5 - Значения температур

точка поверки

Значения температур

Значения разницы температур, Dt

7(подающий трубопровод)

?(обратный трубопровод)

Температура

тип

НСХ

Температура

тип

НСХ

100П

Pt100

100П

Pt100

°С

Ом

Ом

°С

Ом

Ом

°С

1

160

162,01

161,05

10

103,96

103,90

150

2

80

131,38

130,90

40

115,78

115,54

40

3

33

113,03

112,83

30

111,85

111,67

3

При применении в составе теплосчетчика ПТ с НСХ Pt500 или 500П необходимо умножить значения сопротивлений (из таблицы 5) на 5.

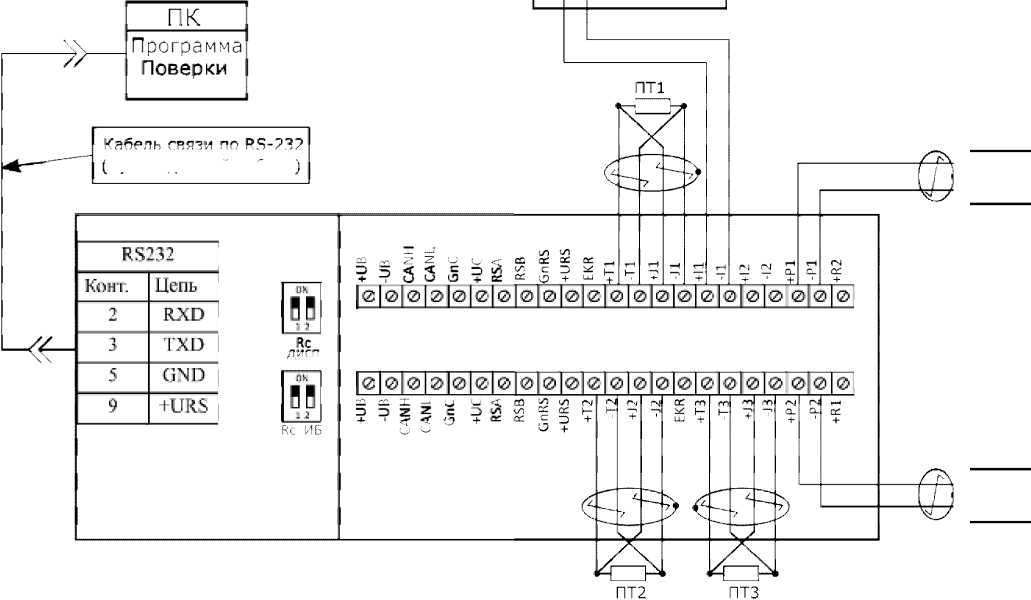

Подключить к входам t1 и t2 ТеРосс-ИБ магазины сопротивлений (Приложение А, Рисунок А.4). Установить значения температур t1 и t2, соответствующие первой контрольной точке (таблица 5).

Дождаться установившегося значения температур (примерно 40 секунд). Затем, в течении времени сеанса измерений Tss, с (Tss = 100 с), зафиксировать средние значения измеренных температур t^ и ^и, °С.

В каждой контрольной точке поверки произвести один сеанс измерений.

Абсолютную погрешность измерений температуры Dti, °С, рассчитать по формулам

Dtl = Ьи - Ьэ и Dt2 =   - 12Э ,                          (6)

где   tw и t2n - температуры, измеренные теплосчетчиком, °С;

и ЬЭ - заданные значения температур, °С;

Проделать аналогичные измерения для остальных контрольных точек поверки. Результаты измерений заносят в протокол произвольной формы (Приложение Г).

Результаты поверки по данному пункту считают положительными, если значение абсолютной погрешности измерений температуры Dti, °С (без учета погрешности ПТ), не превышает значений ±(0,2 + 0,0005-|t|) °С.

  • 7.3.1.2.2 Определение абсолютной погрешности измерений температуры с учетом ПТ

Определение абсолютной погрешности измерений температуры с учетом ПТ проводится при помощи калибратора температуры или термостата с эталонным термометром.

Определение абсолютной погрешности измерений температуры с учетом ПТ проводится при двух значениях температуры: полюс 5 °С и плюс 90 °С.

Штатные ПТ подключают к тепловычислителю и погружают в калибратор температуры (термостат).

Дождаться установившегося значения температур (примерно 40 секунд). Затем, в течении времени сеанса измерений Tss, с (Tss = 100 с), зафиксировать средние значения измеренных температур tm и ^и, °С.

В каждой контрольной точке поверки произвести один сеанс измерений.

Абсолютную погрешность измерений температуры Dti, °С, рассчитать по формулам (6). Результаты измерений заносят в протокол произвольной формы (Приложение Г).

Результаты поверки по данному пункту считают положительными, если значение абсолютной погрешности измерений температуры Dti, °С (с учетом погрешности ПТ), не превышает значений ±(0,6 + 0,004-|t|) °С.

  • 7.3.1.3 Определение приведенной погрешности измерений давления

Определение приведенной погрешности измерений давления проводится без учета погрешности преобразователей давления (ПД).

Данный пункт поверки проводится только для теплосчетчиков, в комплект которых входят ПД. Поверка проводится для каждого канала измерений давления.

Поверка проводится в трех контрольных точках: Pmin, 0.5•Ртах и Ртах. (где: Ртах - верхний

предел измерений давления ПД, МПа; Pmin - нижний предел измерений давления ПД, МПа). Значения тока для каждой точки указаны в таблице 6.

Таблица 6 - Значения тока

Точка поверки

Обозначение точки

Значения тока для различных диапазонов канала измерений постоянного тока, мА

0 - 5

0 - 20

4 - 20

1

P min

0

0

4,0

2

0,5-Pmax

2,5

10,0

12,0

3

P

1 max

5,0

20,0

20,0

В каждой точке проводят не менее двух измерений.

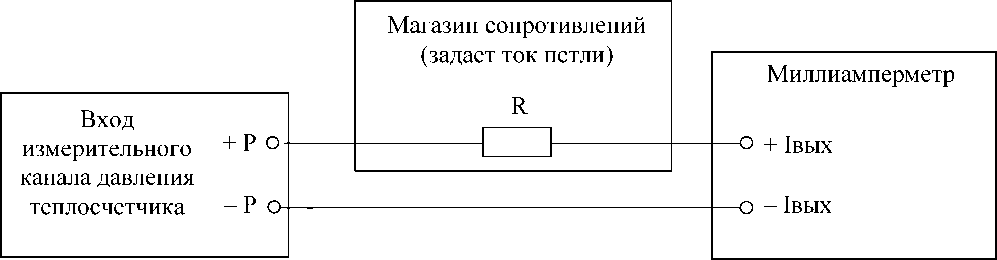

Подключают ко входу проверяемого измерительного канала давления калибратор токовой петли (Приложение Б, рисунок Б.1, Б.5).

Подают на вход проверяемого канала давления токи из таблицы 6. Считывают с индикатора электронного блока теплосчетчика результат измерений давления проверяемым каналом.

Приведенную погрешность измерений давления YPi, %, определяют по формуле P - P

gPi = P- P100,                                     (7)

max min

где Pi - значение давления по показаниям теплосчетчика, МПа;

Рэт - заданное значение давления, пропорциональное поданному току, МПа.

Рэт

Г i -1 ■ У

эт _____min

\ 1 max   Imin 0

Х (Pmax

- P . ) + P .

min mi

m.n

(8)

где

Pmax - максимальное давление для данного типа датчика, МПа;

Pmin - минимальное давление для данного типа датчика, МПа;

Imax - максимальное значение установленного диапазона токового выхода, мА;

Imin - минимальное значение установленного диапазона токового выхода, мА; 1эт - ток, задаваемый калибратором, мА.

Результаты поверки по данному пункту считают положительными, если приведенная погрешность канала измерений давления (без учета погрешности ПД) не превышает ±0,5 %.

  • 7.3.1.4 Определение относительной погрешности вычисления количества теплоты Относительная погрешность вычисления количества теплоты вычисляется для всех каналов измерения тепловой энергии теплосчётчика при первичной поверке и для рабочих каналов - при периодической поверке.

Данный метод применяется в основном для теплосчетчиков, укомплектованных ТеРосс-ИБ с ПРИ. При применения данного пункта для ТеРосс-ИБ с ПРЭ необходимо использовать таблицу 8.

  • 7.3.1.4.1 Определение относительной погрешности вычисления количества теплоты для ТеРосс-ИБ с ПРИ

Определение относительной погрешности вычисления количества теплоты проводится для всех контрольных точек поверки из таблицы 7.

Таблица 7 - значения величин для вычисления количества теплоты

Точка поверки

Заданное число импульсов*, N

Давление в подающем труб-де, Р1

Температуры

Разница температур, Dt

Подающий труб-д, t1

Обратный труб-д, t2

имп

МПа

°С

°С

°С

1

1000

1,0

160

10

150

2

1000

1,0

80

40

40

Продолжение таблицы 7

3

1000

1,0

33

30

3

*   _   Ч

м

к(

исло задается в случае поверки при помощи калибратора процессов ногофункционального. При поверке при помощи генератора и частотомера, зличество импульсов берется с индикатора частотомера.

Окончание таблицы 7

Точка поверки

Температуры

Плотности

Энтальпии

Подающий труб-д, t1

Обратный

труб-д, t2

Подающий труб-д, Г1

Обратный труб-д, Г2

Подающий труб-д, h1

Обратный труб-д, h2

°С

°С

кг/м3

кг/м3

ккал/кг

ккал/кг

1

160

10

907,6787

1000,1305

161,4115

10,2691

2

80

40

972,2043

992,6171

80,1822

40,2266

3

33

30

995,1058

996,0513

33,2438

30,2506

Подключить к входам t1 и t2 ИБ меры сопротивлений, а к импульсным входам ТеРосс-ИБ

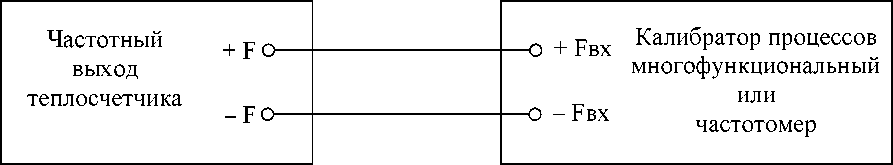

  • - калибратор процессов многофункциональный и частотомер (Приложение А, рисунок А.2).

После стабилизации температуры фиксируют показания накопленного количества теплоты Енач, ккал, на индикаторе теплосчетчика (или в программе поверки), а так же значения накопленного объема VHa4, л.

Подать заданное количество импульсов ^И (за время TSS, с) с калибратора на входы ТеРосс-ИБ и частотомера. Частота следования импульсов FM = 10 Гц.

По окончании счета импульсов фиксируют показания накопленного объема VKOH, л, и накопленного количества теплоты Екон, ккал.

Вычисляют разницу показаний кЕизм, ккал, и Д VU3M, л, по формулам

ДЕизм Екон _ Енач ,                                     (10)

Д Vизм = Vкон _ VHa4 .                                     (11)

Рассчитывают значение количества теплоты ДЕрасч, ккал, для условий, заданных в таблице 7, по формулам

  • - для теплосчетчика устанавливаемого на обратном трубопроводе:

    (12)

ДЕрасч ДЕизм р2 (h1 - h2) или ДЕрасч ДЕизм k2 (t1 - t2)->

  • - для теплосчетчика устанавливаемого на подающем трубопроводе:

ДЕ расч   ДЕизм р(h1 - h2) или ДЕрасч   ДЕизм k(t1 - t2)->                 (13)

где р1 и р2 - плотность воды в подающем и обратном трубопроводе, соответственно, кг/м3;

h1 и h2 - энтальпия в подающем и обратном трубопроводе, соответственно, ккал/кг; k1 и k2 - тепловой коэффициент в подающем и обратном трубопроводе, соответственно, ккал/мД°С (Приложение А, ГОСТ Р ЕН 1434-1-2011);

t1 и t2 - температура в подающем и обратном трубопроводе, соответственно, °С.

Тепловой коэффициент k, ккал/мД°С, рассчитывается по формуле h1 - h2

(14)

k1,2 = Г1,2' t -1 '

12

Относительную погрешность вычисления количества теплоты dE, %, определяют по

формуле

dE = ^Еизи  DEpam . 100                             (15)

E       DE расч

расч

где   ДЕизм - значения количества теплоты по индикатору теплосчетчика, ккал;

ДЕрас - расчетное значение количества теплоты, ккал.

Повторить перечисленные выше процедуры для других точек поверки и каналов измерений количества теплоты (таблица 7).

Результаты измерений и вычислений заносятся в протокол произвольной формы

(Приложение Г).

Результаты поверки по данному пункту считают положительными, если относительная погрешность измерений количества теплоты (без учета погрешности датчиков ПД и ПТ) не превышает значений:

±(0,5 + Atmin/At),                                      (16)

где   Atmin - минимальная разность температур (Atmin = 3 °C), °С;

At - устанавливаемая разница температур, °С.

  • 7.3.1.4.2 Определение относительной погрешности вычисления количества теплоты для ТеРосс-ИБ с ПРЭ

Определение относительной погрешности вычисления количества теплоты проводится для всех контрольных точек поверки из таблицы 8.

В программе поверки «prolivka.exe», задаются значения расхода, температуры и давления, соответствующие таблицы 8. Персональный компьютер имитирует шину данных ТеРосс-ИБ и выдает значение расхода, температуры и давления, на основании которых, ТеРосс-ВУ рассчитывает количество теплоты для условий, указанных в таблице 8.

Расчетные значения количества теплоты сравнивают с показаниями по индикатору теплосчетчика.

Относительную погрешность вычисления количества теплоты dE, %, определяют по формуле (15).

Повторить перечисленные выше процедуры для всех точек поверки и каналов измерений количества теплоты (таблица 8).

Результаты измерений и вычислений заносятся в протокол произвольной формы (Приложение Г).

Результаты поверки по данному пункту считают положительными, если относительная погрешность измерений количества теплоты (без учета погрешности датчиков ПД и ПТ) не превышает значений, рассчитанных по формуле (16).

  • 7.3.1.5 Определение относительной погрешности хода часов

Определение относительной погрешности хода часов проводят при помощи электронного секундомера (ЭС).

Собрать электрическую схему подключения измерительных приборов (Приложение Б, рисунок Б.3).

Соединить вход «старт/стоп» теплосчетчика и вход ЭС.

Войти в режим «Поверка». Перед началом измерений секундомер обнулить.

Подать сигнал «старт» (напряжение, не более +(8 - 12) В) на контакты «+SS» и «-SS» теплосчетчика и одновременно - на вход ЭС. При этом теплосчетчик и ЭС начнут отсчет времени.

Спустя 300 с подать сигнал «стоп» (снять напряжение +(8 - 12) В с контактов «+SS» и «-SS» теплосчетчика и входа ЭС). При этом теплосчетчик и ЭС остановят отсчет времени.

Считать показания теплосчетчика (7жи, с) и показания электронного секундомера (Tsss, с).

Определить относительную погрешность хода часов Jj, %, по формуле

dT = Tsssi ~ T100.                                      (18)

TSS3

Повторить измерения не менее трех раз. За результат принять среднее арифметическое значение погрешности.

Результаты измерений и вычислений заносятся в протокол произвольной формы (Приложение Г).

Результат поверки по данному пункту считать положительным, если относительная погрешность хода часов не превышает ±0,01 %.

  • 7.3.2 Определение относительной погрешности вычисления количества теплоты проливным методом (комплексная поверка)

Подключить к входам t1 и t2 ТеРосс-ИБ магазины сопротивлений (Приложение А, рисунок А.4) или штатные ПТ. При использовании ПТ, необходимо погрузить их в различные термостаты или калибраторы температуры. Подготовить ПРЭ (ПРИ) поверяемого канала к измерениям согласно п.п.7.3.1.1 и эксплуатационной документации.

Установить значение расхода G, м3/ч, и температур t1 и t2, соответствующие контрольной точке (таблица 8).

Величины расходов допускается устанавливать с точностью ±10 %.

После стабилизации температуры фиксируют показания накопленного количества теплоты Енач, ккал, на индикаторе теплосчетчика (или в программе поверки), а так же значения накопленного объема VHa4, л.

Проливают через теплосчетчик объем воды, соответствующий расходу контрольной точке (таблица 8) и времени, не менее TSS = 100 с.

По окончании пролива фиксируют показания накопленного объема VKOH, л, и накопленного количества теплоты Екон, ккал.

Вычисляют разницу показаний ДЕизм, ккал, и Д VU3M, л, по формулам (10) и (11).

Рассчитывают значение тепловой энергии ДЕрасч, ккал, для условий, заданных в таблице 8, по формулам

  • - для теплосчетчика устанавливаемого на обратном трубопроводе - формула (12);

  • - для теплосчетчика устанавливаемого на подающем трубопроводе - формула (13).

Таблица 8 - значения величин для вычисления количества теплоты

Точка поверки

Объемный расход

Давление в подающем труб-де, Р1

Темпе

ратуры

Разница температур, Dt

Подающий труб-д, t1

Обратный труб-д, t2

м3

МПа

°С

°С

°С

1

(1,2 - 1,5)-Gmn

1,0

160

10

150

2

(0,1 - 0,22)Gmax

1,0

80

40

40

3

(0,7 - 0,9)Gmax

1,0

33

30

3

Примечания:

  • 1. для ПРЭ (ПРИ) с 200 > DN > 65 допускается проводить поверку на расходах Gmin, 0,1^Gmax и 0,5^Gmax;

  • 2. для ПРЭ (ПРИ) с DN300 - DN600 допускается проводить поверку на расходах (1,2 - 1,5)-Gmm, 0,1'Gmax и (0,25 - 0,3)Gmax.

Продолжение таблицы 8

Точка поверки

Температуры

Плотности

Энтальпии

Подающий труб-д, t1

Обратный труб-д, t2

Подающий труб-д, Г1

Обратный труб-д, Г2

Подающий труб-д, h1

Обратный труб-д, h2

°С

°С

кг/м3

кг/м3

ккал/кг

ккал/кг

1

160

10

907,6787

1000,1305

161,4115

10,2691

2

80

40

972,2043

992,6171

80,1822

40,2266

3

33

30

995,1058

996,0513

33,2438

30,2506

Тепловой коэффициент рассчитывается по формуле (14).

Относительную погрешность вычисления количества теплоты dE, %, определяют по формуле (16).

Повторить перечисленные выше процедуры для других точек поверки и других каналов измерений количества теплоты.

Результаты измерений и вычислений заносятся в протокол произвольной формы (Приложение Г).

Результаты поверки по данному пункту считают положительными, если относительная погрешность измерений количества теплоты (без учета погрешности датчиков ПД и ПТ) не превышает значений:

- с учетом комплекта ПТ:

по ГОСТ Р 51649-2014 - для класса 1 и 2;

по ГОСТ Р ЕН 1434-2011 - для класса 1 и 2

- без учета комплекта ПТ:

по ГОСТ Р 51649-2014

±(1,5+(Atmin/At)+0,0P(GB/G)) - для класса 1

^±(2.5-( A/mil,/A/)-0.020GB/G)) - для класса 2

±(1,5+(Atmjn/At)+0,01-(GHoM/G)) - для класса 1

по ГОСТ Р ЕН 1434-2011

±(2,5+(Atmin/At)+0,02^GHOM/G)) - для класса 2

8. Оформление результатов поверки
  • 8.1 Результаты поверки заносят в протокол произвольной формы (пример приведен в Приложении Г).

  • 8.2 При положительных результатах поверки выдается свидетельство о поверке в соответствии с действующими правовыми нормативными документами и (или) делается отметка в паспорте прибора. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

  • 8.3 При отрицательных результатах поверки выдают извещение о непригодности средства измерений с указанием причин.

Разаработано:

Начальник лаборатории № 449

ФБУ «Ростест-Москва»                                  _________________ В.И. Беда

Ведущий инженер по метрологии лаборатории №449 ФБУ «Ростест-Москва»

_________________Н.В. Салунин

ПРИЛОЖЕНИЕ А (справочное)

СХЕМЫ ПОДКЛЮЧЕНИЙ ТЕПЛОСЧЕТЧИКА

[нульмодемньш кабель;

1 2 3 4 ь 6 7  8  9 10 11 12

ЕпТ2

ст. ‘

QQ

L 3

СМ

J Г 17 18 19 20 21 22

lj ЕпТЗ

V

+ ПД1

J-

-

V

+ ПД2

-

Рисунок А.1 - Электрическая схема подключения однопоточного теплосчетчика с ТеРосс-ИБ, имеющим импульсный выход

Рисунок А.2 - Электрическая схема подключения двухпоточного теплосчетчика с ТеРосс-ИБ, имеющим импульсный выход

Токовый выход

ЕпТЗ

1 2

С+J I

Г П 17 18 19 20 21 22 :: | ЕпТЗ

7  8  9 10 11 12 Г "

+ ПД2

Программа Поверки

RS232

Копт.

Цель

2

RXD

TXD

5

GND

9

+URS

10 М .......0R 10 10 10 10 101 010 10 |0|00|g|^|0|4|0|g

ЕпТ2

|®|г|0 0|01010|о|01®|г|®I®|г

(N

гч

U

—'

V

+ ПД1

Л

-

Рисунок А.3 - Электрическая схема подключения однопоточного теплосчетчика с ТеРосс-ИБ, имеющим цифровой выход

\\

ПК

Программа

Поверки

RS232

Кент

Цепь

2

R_XD

3

TXD

5

GND

9

1 IJR.S

ZD

|к||а|а|а|а|и|0|с[и[и|й|'3|й|аа|и

Гм

iVj

BQ BQ

OI

Н

гч

-—

m ь

сг>

"+

ПД11 +

-

4

ПД12 +

i

А

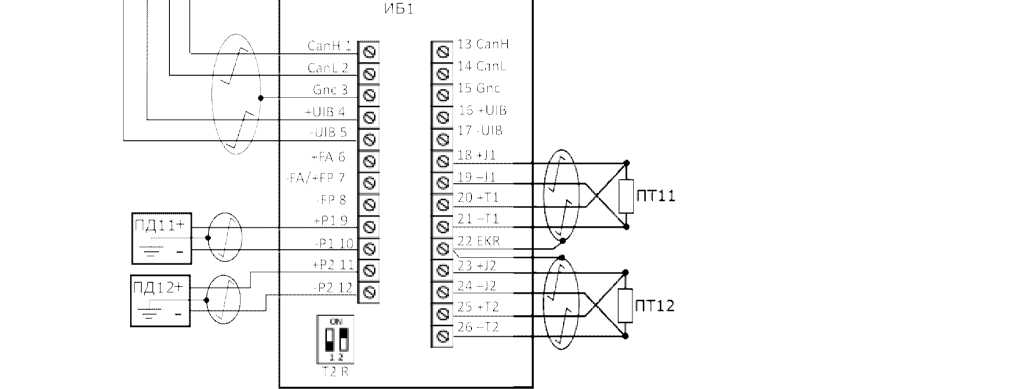

Рисунок А.4 - Электрическая схема подключения многопоточного теплосчетчика с ТеРосс-ИБ, имеющим цифровой выход

ПРИЛОЖЕНИЕ Б ( справочное )

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ЭТАЛОННЫХ СИ ПРИ ПОВЕРКЕ ТЕПЛОСЧЕТЧИКА.

Калибратор процессов

Токовый выход

многофункциональный

теплосчетчика

или миллиамперметр

+ I О—

---о + 1вх

- I О---

---О - 1вх

Рисунок Б.1 - Электрическая схема подключения эталонного СИ при поверке токового выхода теплосчетчика

Рисунок Б.2 - Электрическая схема подключения эталонных СИ при поверке активного частотного выхода теплосчетчика.

Рисунок Б.3 - Электрическая схема подключения эталонных СИ при поверке импульсного выхода теплосчетчика.

Калибратор процессов

Вход

1вх = (0 - 20) мА

многофункциональный

измерительного + Р °

------X------

—О + 1вых

канала давления

теплосчетчика -Р О--

—О - 1вых

Рисунок Б.4 - Электрическая схема подключения эталонного СИ при поверке измерительного канала давления теплосчетчика

Рисунок Б.5 - Электрическая схема подключения эталонного СИ при поверке измерительного канала давления теплосчетчика при использовании магазина сопротивлений и миллиамперметра.

Программа Поверки

Измеритель салибратор

Частотомер

Конвертор

( SBT'.W

CAN     |

Цепь

Конь |

СанН

1 й

Сэп1_

2

1

GnC

н

3 1

1—

__ч

Питание

Конт.

Цепь

9

-1Гс

10

+U

Рисунок Б.6 - Электрическая схема поверки токового и частотного выхода при использовании устройства расширения - Адаптера стандартизованных выходов.

ПРИЛОЖЕНИЕ В ( справочное )

ЗНАЧЕНИЯ ОБЪЕМНЫХ РАСХОДОВ ТеРосс-ИБ с ПРЭ

DN

Максимальный объемный расход 1) Gmax, м /ч

Минимальный объемный расход Gmin

(в зависимости от динамического диапазона Gmax/Gmin), м3

Gmax/Gmin = 100

Gmax/Gmin  250

Gmax/Gmin = 1000

10

2,5

0,025

0,01

-

15

6

0,05

0,024

0,01

20

11

0,11

0,044

0,011

25

16

0,16

0,064

0,016

32

25

0,25

0,1

0,025

40

40

0,4

0,16

0,04

50

60

0,6

0,24

0,06

65

100

1,0

0,4

0,1

80

160

1,6

0,64

0,16

100

250

2,5

1,0

0,25

150

600

6,0

2,4

0,6

200

1000

10

4,0

1,0

300

2500

25

10,0

2,5

400 2)

4000

40

16

4

500 2)

6000

60

24

6

600 2)

9000

90

36

9

Примечание:

  • 1) Номинальный расход Gnom = 0,5^Gmax, м3/ч.

  • 2) Поставляется по специальному заказу.

ПРИЛОЖЕНИЕ Г ( обязательное )

ФОРМА

протокола поверки теплосчетчика (раздельная поверка)

ПРОТОКОЛ ПОВЕРКИ

№ ______________ от «___»__________ 20___ г.

Вид поверки:

Первичная / Периодическая

Место проведения поверки:

Наименование, тип (модификация) средства измерений, регистрационный номер в Госреестре СИ РФ:

Основные метрологические характеристики СИ:

DN, мм; класс теплосчетчика

Заводской номер:

Методика поверки:

РТ-МП-6449-449-2019

Применяемые эталоны:

Условия проведения поверки:

Температура окружающего воздуха, °C

Относительная влажность воздуха, %

Атмосферное давление, кПа

Результаты поверки:

Внешний осмотр: Соответствует / Не соответствует

Опробование: Соответствует / Не соответствует

Идентификационные данные:

Номер версии (идентификационный номер) ПО ___________________

Таблица Г.1.1.1 - Определение относительной погрешности измерений объемного расхода при

преобразовании сигналов от ТеРосс-И

Б с ПРЭ

Точка поверки

Расход, G

Расход по каналу 1

Расход по каналу 2

Расход по эталону

Относит.

погр. по

каналу 1

Относит.

погр. по

каналу 2

Допуск

м3

м3

м3

м3

%

%

%

1

(0,25 - 0,9)Gmax

2

(0,1 - 0,22)^Gmax

3

(1,2 - 1,5)’Gmin

Таблица Г.1.1.2 - Определение относительной погрешности измерений объема при

преобразовании сигналов от ТеРосс-И

Б с ПРЭ

Точка

поверки

Расход, G

Объем по

каналу 1

Объем по

каналу 2

Объем по эталону

Относит.

погр. по

каналу 1

Относит.

погр. по

каналу 2

Допуск

м3

л

л

л

%

%

%

1

(0,25 - 0,9)'Gmax

2

(0,1 - 0,22)^Gmax

3

(1,2 - 1,5)-Gmin

Таблица Г.1.1.3  - Определение относительной погрешности измерений объема при

преобразовании сигналов от ТеРосс-ИБ с ПРИ с нормированным импульсным выходным сигналом

Частота

Заданное число импульсов, N

Коэффициент преобразования, К

Объем по каналу n

Расчетный объем

Относит. погр. по каналу n

Допуск

Гц

имп

л/имп

л

л

%

%

10

1000*

*  - Ч

м

ко

исло задается в случае поверки при помощи калибратора процессов ногофункционального. При поверке при помощи генератора и частотомера, >личество импульсов берется с индикатора частотомера.

Таблица Г.1.2.1 - Определение абсолютной погрешности измерений температуры

точка поверки

Подающий трубопровод

Допуск

Обратный трубопровод

Допуск

Заданная темп-ра

Измеренная темп-ра

Абсолютн. погрешн.

Заданная темп-ра

Измеренная темп-ра

Абсолютн. погрешн.

°С

°С

°С

°С

°С

°С

°С

°С

1

150

±0,275

5

±0,203

2

70

±0,235

30

±0,215

3

40

±0,220

37

±0,219

Таблица Г.1.2.2 - Определение абсолютной погрешности измерений разности температур

точка поверки

Заданная разность температур

Измеренная разность температур

Абсолютная погрешность

Допуск

°С

°С

°С

°С

1

145

±0,1125

2

40

±0,0600

3

3

±0,0415

Таблица Г.1.3 - Определение относительной погрешности измерений давления

Точка поверки

Обозначение точки

Заданное значение давления

Заданное значение тока

Измеренное давление

Относительн. погрешн.

Допуск

МПа

мА

МПа

%

%

1

P .

1 min

±0,5

2

0.57',„ax

3

P

1 max

Таблица Г.1.4 - Определение относительной погрешности вычисления количества теплоты

Точка поверки

Заданный расход, G

Давление в подающем труб-де, Р1

Заданные температуры

Тепловой коэффициент к

Плотность,

Р

Подающий труб-д, t1

Обратный труб-д, t2

м3

МПа

°С

°С

ккал/(м3-°С)

кг/м3

1

(1,2 - 1,5)-Gmn

1,0

150

5

2

(0,1 - 0,22)Gmax

1,0

70

30

3

(0,5 - 0,9)Gmax

1,0

40

37

Окончание таблицы Г.1

.4

Точка поверки

Накоплен. объем, V

Количество теплоты по прибору, ЛЕ кЛ*-'изм

Расчетное количество теплоты,

ЛЕ9

расч

Относительн. погрешность

Допуск**

3 м

ккал

ккал

%

%

1

2

3

** - В соответствии с классом теплосчетчика.

Таблица Г.1.5 - Определение относительной погрешности измерений времени

Точка поверки

Заданное значение времени

Измеренное

значение времени

Относительн. погрешность

Допуск

с

с

%

%

1

300

±0,01

2

3

Заключение:   Средство измерений пригодно / непригодно к применению

Поверитель: _______________/_______________________/

(подпись)          ( расшифровка подписи)

ФОРМА

протокола поверки теплосчетчика (комплексная поверка)

ПРОТОКОЛ ПОВЕРКИ

№ ______________ от «___»__________ 20___ г.

Вид поверки:

Первичная / Периодическая

Место проведения поверки:

Наименование, тип (модификация) средства измерений, регистрационный номер в Госреестре СИ РФ:

Основные метрологические характеристики СИ:

DN, мм; класс теплосчетчика

Заводской номер:

Методика поверки:

РТ-МП-6449-449-2019

Применяемые эталоны:

Условия проведения поверки:

Температура окружающего воздуха, °C

Относительная влажность воздуха, %

Атмосферное давление, кПа

Результаты поверки:

Внешний осмотр: Соответствует / Не соответствует

Опробование: Соответствует / Не соответствует Идентификационные данные:

Номер версии (идентификационный номер) ПО ___________________

Таблица Г.2.1 - Определение относительной погрешности вычисления количества теплоты

Точка поверки

Заданный расход, G

Давление в подающем труб-де, Р1

Заданные температуры

Тепловой коэффициент к

Плотность,

Р

Накоплен. объем, V

Подающий труб-д, t1

Обратный труб-д, t2

м3

МПа

°С

°С

ккал/(м3-°С)

кг/м3

3 м

1

(1,2 - 1,5)Gmn

1,0

150

5

2

(0,1 - 0,22) Gmax

1,0

70

30

3

(0,5 - 0,9)Gmax

1,0

40

37

Окончание таблицы Г.2.1

Точка поверки

Количество теплоты по прибору, \Е Ш-^ИЗМ

Расчетное количество теплоты,

ЛЕ

L±L-‘ расч

Относительн. погрешность

Допуск**

ккал

ккал

%

%

1

2

3

* - В соответствии с классом теплосчетчика.

Таблица Г.2.2 - Определение относительной погрешности измерений давления

Точка поверки

Обозначение точки

Заданное

значение давления

Заданное

значение тока

Измеренное

значение тока

Относительн. погрешн.

Допуск

МПа

мА

мА

%

%

1

P .

1 min

±0,5

2

0.5Pmax

3

Pmax

Таблица Г.2.3 - Определение относительной погрешности измерений времени

Точка поверки

Заданное значение времени

Измеренное

значение времени

Относительн. погрешность

Допуск

с

с

%

%

1

300

±0,01

2

3

Заключение:   Средство измерений пригодно / непригодно к применению

Поверитель: _______________/_______________________/

(подпись)          ( расшифровка подписи)

25

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
