Методика поверки «Государственная система обеспечения единства измерений Приборы для измерения и регулирования температуры многоканальные «Термодат»» (MП 2411-0106-2014)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
УТВЕРЖДАЮ . директора ФГУП Менделеева»
Пронин
» ноября 2019 г.
Государственная система обеспечения единства измерений
Приборы для измерения и регулирования температуры многоканальные «Термодат» МЕТОДИКА ПОВЕРКИМП 2411-0106-2014
с изменением 1
Руководитель отдела эталонов и научных исследований в области термодинамики
<^77^ А.И. Походун
Заместитель руководителя лаборатории термометрии
,М. Фуксов
Санкт-Петербург 2019
Настоящая методика предназначена для проведения первичной и периодической поверки приборов для измерения и регулирования температуры многоканальных «Термодат» (далее -приборы), выпускаемых ООО НПП «Системы контроля», г. Пермь.
Методика устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик приборов и порядок оформления результатов поверки.
Интервал между поверками - 2 года.
-
1 ОПЕРАЦИИ ПОВЕРКИ
1.1 При проведении поверки должны выполняться операции, указанные в таблице 1 Таблица 1
Наименование операции
№ пункта методики
Наименование эталонного средства измерений или вспомогательного средства поверки, их характеристики
Обязательность проведения при поверке
первичной
периодической
1
2
3
4
5
Внешний осмотр
4.1
Визуально
Да
Да
Опробование
4.2
Да
Да
Подтверждение соответствия программного обеспечения
4.3
Да
Да
Определение приведенной погрешности
4.4
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012», регистрационный номер в Федеральном информационном фонде 56318-14
Да
Да
Примечание: Допускается применение аналогичных средств поверки, обеспечивающих опреде-ление метрологических характеристик поверяемых СИ с требуемой точностью.
(Измененная редакция, изм. № 1)
-
1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.
-
1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.
-
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.
-
3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
-
3.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C от 15 до 30
-
- относительная влажность, %, не более 80
-
- атмосферное давление, кПа от 84 до 106
Напряжение питания в соответствии с маркировкой поверяемых приборов.
(Измененная редакция, изм. № 1)
-
3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
3.2.1 Проверка наличия паспортов, свидетельств поверки метрологическими органами всех средств поверки.
-
3.2.2 Подготовка средств поверки к работе по соответствующим инструкциям по эксплуатации.
3.2.3. Подготовка к работе поверяемого прибора в соответствии с руководством по эксплуатации.
-
4 ПРОВЕДЕНИЕ ПОВЕРКИ
-
4.1 Внешний осмотр.
При проведении внешнего осмотра необходимо убедиться в:
-
- целостности прибора (отсутствие трещин или вмятин на корпусе);
-
- соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации;
-
- зажимы прибора должны иметь все винты, резьба винтов должна быть исправна.
-
4.2 Проверка работы прибора (опробование).
Подключить питающее напряжение к клеммам прибора, включить прибор и проверить инициацию символов на дисплее и работоспособность элементов управления.
-
4.3 Подтверждение соответствия программного обеспечения

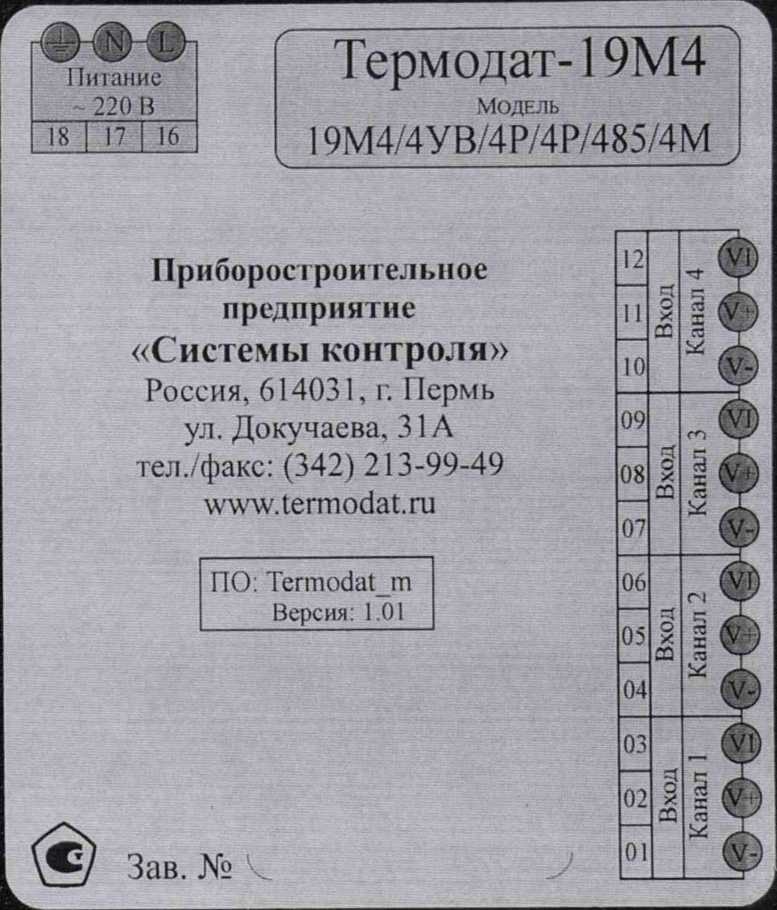

Идентификация ПО осуществляется по информационной наклейке на тыльной стороне прибора: «ПО: Termodat m v 1.01»(Приложение 2).
Результат проверки считается положительным, если номер версии ПО не ниже, указанного в описании типа.
-
4.4 Определение погрешности
Определение погрешности преобразования заложенной номинальной статической характеристики (НСХ) проводят для преобразователей задействованные в процессе эксплуатации (тип первичного преобразователя указан в приложении паспорта) или по требованию заказчика.
-
4.4.1 Определение погрешности приборов в режиме измерения сигналов термопреобразователей сопротивления.
-
4.4.1.1 Соединить измерительный вход (1-й канал) прибора с выходными клеммами калибратора по трех проводной схеме. Режим работы калибратора - воспроизведение сигналов термопреобразователей сопротивления.
Выбрать в меню прибора тип термопреобразователя сопротивления, установить соответствующее номинальное сопротивление, используя указания руководства по эксплуатации. На калибраторе последовательно установить значения температуры термопреобразователя, соответствующие 0, 50, 100 % от полного диапазона измерений для выбранного типа термопреобразователя сопротивления.
-
4.4.1.2 Значение приведенной погрешности измерений сигналов термопреобразователей определяют по формуле:
&Р = O’uxw - Тэт)/ (Те - *100 % (1)
где: Гигм- значение температуры по показаниям прибора,
Тэт- значение температуры, воспроизведенное калибратором,
Тв - верхний предел диапазона измерений,
Тн - нижний предел диапазона измерений.
-
4.4.2 Определение погрешности приборов в режиме измерения сигналов термопар.
-
4.4.2.1 Соединить измерительный вход (1-й канал) прибора с выходными клеммами калибратора. Режим работы калибратора - воспроизведение сигналов термопар; метод компенсации холодного спая термопары - выключен.
Выбрать в меню прибора тип термопары и отключить компенсацию температуры свободных концов термопары, используя указания руководства по эксплуатации. На калибраторе последовательно установить значения температуры термопары, соответствующие 0, 50, 100 % от полного диапазона измерений для выбранного типа термопары.
Примечание: Допускается проверка характеристики выбранной термопары в поверяемом приборе сравнением с воспроизводимыми значениями напряжения постоянного тока калибратора в соответствии с таблицами ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
(Измененная редакция, изм. № 1)
-
4.4.2.2 Значение приведенной погрешности измерений сигналов термопар определяют по формуле 1.
-
4.4.3 Определение погрешности приборов в режиме измерения сигналов датчика с унифицированным сигналом силы постоянного тока.
-
4.4.3.1 Соединить вход прибора через прецизионный шунт R между клеммами V+ и V-, (номинальное сопротивление R, указано в руководстве по эксплуатации) с выходными клеммами калибратора. Режим работы калибратора - воспроизведение силы постоянного тока от 0 до 24 мА.
Используя руководство по эксплуатации на прибор:
-
- установить на приборе выбранный тип унифицированного сигнала постоянного тока и линейное масштабирование;
-
- задать верхний и нижний пределы измерения первичного преобразователя (например: 0 °C и 1000 °C), соответствующие верхнему и нижнему пределам унифицированного сигнала постоянного тока.
На калибраторе последовательно установить значения тока, соответствующие 0, 50, 100 % от диапазона.
-
4.4.3.2 Значение приведенной погрешности измерений сигналов датчиков с унифицированным сигналом силы постоянного тока определяют по формуле 1, при этом Тэт рассчитывают по формуле 2:
где 1эт - значение силы постоянного тока, воспроизводимое калибратором;
1Н - нижний предел диапазона унифицированного сигнала силы постоянного тока;
/в- верхний предел диапазона унифицированного сигнала силы постоянного тока;
-
- нижний предел диапазона измерений температуры соответствующий
-
- верхний предел диапазона измерений температуры соответствующий /в;
-
4.4.4 Определение погрешности приборов в режиме измерения сигналов датчика с унифицированным сигналом напряжения постоянного тока (0-10 В).
-
4.4.4.1 Соединить вход прибора через прецизионный делитель (коэффициент деления делителя должен быть не менее чем 1:100) с выходными клеммами калибратора. Режим работы калибратора - воспроизведение напряжения постоянного тока.
Используя указания руководства по эксплуатации на прибор:
-
- установить на приборе выбранный тип унифицированного сигнала постоянного напряжения и линейное масштабирование, используя указания руководства по эксплуатации.
-
- задать верхний и нижний пределы измерения первичного преобразователя (например: 0 °C и 1000 °C), соответствующие верхнему и нижнему пределам унифицированного сигнала постоянного напряжения.
На калибраторе последовательно установить значения напряжения, соответствующие 0, 50, 100 % от диапазона.
-
4.4.4.2 Значение приведенной погрешности измерений сигналов датчиков с унифицированным сигналом напряжения постоянного тока определяют по формуле 1, при этом Тэт рассчитывают по формуле 3:
(3),
где иэт- значение напряжения постоянного тока, воспроизводимое калибратором;
UH - нижний предел диапазона унифицированного сигнала наряжения постоянного тока;
Ue - верхний предел диапазона унифицированного сигнала напряжения постоянного тока;
Тн - нижний предел диапазона измерений температуры соответствующий UH\
Тя - верхний предел диапазона измерений температуры соответствующий Ue;
-
4.4.5 Повторить измерения для остальных измерительных каналов прибора по п.4.4.1-4.4.4.2 для типов первичных преобразователей, указанных в приложении паспорта.
Результат поверки считают положительным, если значения погрешности не превышают ±(0,25 + 1 ед. мл. разряда) %.
-
5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленного образца. При отрицательных результатах поверки выдается извещение о непригодности с указанием причин непригодности.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
(Измененная редакция, изм. № 1)
ПРИЛОЖЕНИЕ 1 Рекомендуемое
Дата___________________
ПРОТОКОЛ
Прибор_______________________№ ____________________
представленный__,
Место проведения поверки__
Методика поверки: МП 2411-0106-2014 с изменением №1 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки», утвержденная ФГУП «ВНИИМ им. Д.И. Менделеева» 22 ноября 2019 г.
Значения влияющих факторов:
Температура окружающей среды_°C
Относительная влажность__%
Атмосферное давление__кПа
Поверка проведена с применением эталонных (образцовых) СИ:
Результаты внешнего осмотра:_________________________________________
Подтверждение соответствия ПО, версия:_________________
Таблица результатов поверки:
Тэт ТС (Pt 100) |
ТИ1ИI |
Тизм2 |
Тизм 3 |
Тиз.ч средн. | |
-200 °C | |||||
0°С | |||||
650 °C | |||||
Тэт ТП (тип К) | |||||
-270 °C | |||||
0°С | |||||
1350 °C | |||||
Тэт ... | |||||
Хэт (4-20мА) | |||||
4 мА - 0 °C | |||||
12 мА- 500 °C | |||||
20 мА - 1000 °C |
Выводы: погрешность прибора не превышает ±(0,25 + 1 ед. мл. разряда) %.
Должность, подпись, И. О. Фамилия лица,
проводи вшего поверку_________________________________________________
Дата проведения поверки «___»___________________201_ г.
ПРИЛОЖЕНИЕ 2.
Идентификационные параметры программного обеспечения
