Методика поверки «ГСИ. ГЕНЕРАТОРЫ ИНФРАНИЗКОЧАСТОТНЫЕ ВЫСОКОВОЛЬТНЫЕ VLF» (Код не указан!)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

Иванникова

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

д p.G4973H6

г. Москва 2016

Настоящая методика устанавливает методы и средства первичной и периодических поверок генераторов инфранизкочастотных высоковольтных VLF, изготавливаемых фирмой «High Voltage, Inc.», США.

Генераторы инфранизкочастотные высоковольтные VLF (далее - генераторы) предназначены для воспроизведения высокого напряжения инфранизкой частоты при испытаниях и диагностировании изоляции силовых кабелей и твердых диэлектриков.

Межповерочный интервал - 2 года.

Допускается проведение первичной поверки генераторов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка генераторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Примечание: ⁰ - только для модификации VLF-65E.

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением свыше 1 кВ и имеющие квалификационную группу по технике безопасности не ниже IV.

Все средства измерений, участвующие в поверке должны быть надежно заземлены.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20 ± 5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• •     напряжение питающей сети переменного тока 230 В ± 10 %, 50 Гц;

• •    коэффициент искажения синусоидальности кривой напряжения не более 5 %.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, подготовлены к работе согласно их руководствам по эксплуатации.

• 4. Поверяемый прибор установить на горизонтальную поверхность в строго вертикальном положении, соблюдая условия и правила, предусмотренные руководством по эксплуатации.

7.1 Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерения, перечисленные в таблицах 4-5.

Таблица 4 - Метрологические характеристики

Примечание: ⁰ - амплитудное значение;

²⁾ - за нормирующее значение принимается верхний предел диапазона воспроизведения/измерений.

Таблица 5 - Метрологические характеристики (продолжение)

Примечание: ¹⁾ - положительной и отрицательной полярности;

• ²⁾ - синусоидальной и прямоугольной формы;

• ³⁾ - синусоидальной формы;

• ⁴⁾ - за нормирующее значение принимается верхний предел диапазона воспроизведения/измерений; ^э) - относительная погрешность.

Внимание! При поверке необходимо руководствоваться требованиями РЭ.

12 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• 1. Комплектность и маркировка должны соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3   Опробование

Проверить работоспособность индикаторов и органов управления. Режимы работы прибора, устанавливаемые при переключении различных органов управления, и значения напряжения, отображаемые на индикаторах, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

• 7.4   Определение пределов допускаемой погрешности воспроизведения напряжения переменного и постоянного тока

Определение погрешности производить методом прямого измерения напряжения переменного (постоянного) тока, воспроизводимого поверяемым прибором, эталонной мерой -делителем напряжения ДН-100э и вольтметром универсальным В7-78/1.

Определение погрешности проводить в следующем порядке:

• 1. Собрать схему измерений, изображенную на рисунке 1.

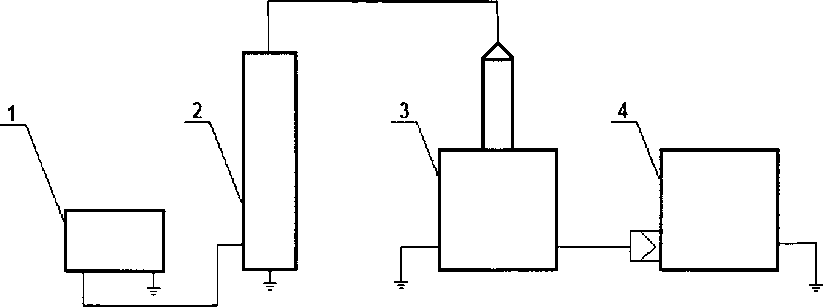

Рис. 1 - Схема измерений при определении погрешности измерения напряжения переменного и постоянного тока

где:   1 - вольтметр универсальный В7-78/1;

• 2 - делитель напряжения ДН-100э;

• 3 - блок высоковольтный генератора;

• 4 - блок управления генератора.

• 2. Перевести поверяемый прибор в режим формирования напряжения переменного (постоянного) тока частотой 0,1 Гц.

Примечание: При определении погрешности воспроизведения напряжения постоянного тока параллельно делителю напряжения подключить конденсатор ПК 100-0,25.

• 3. Перевести вольтметр универсальный В7-78/1 в режим регистрации максимальных значений напряжения.

• 4. Органами управления поверяемого прибора установить выходное напряжение, соответствующее 10 - 15 % от конечного значения диапазона измерений.

• 5. Произвести измерение выходного напряжения прибора, фиксируя показания вольтметра В7-78/1.

• 6. Провести измерения по п.п. 3-4 устанавливая на поверяемом приборе выходное напряжение, соответствующее 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

Примечание: Для модификации генераторов VLF-12011CMF устанавливать максимальное выходное напряжение 100 кВ.

• 7. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности воспроизведения напряжения, определенные по формуле:

U_x-U_oxK₇

₌ _х----о---Д_ _{х 1 QQ%}

U

^и к

(2) - для модификации VLF-65E

где Ux - значение напряжения, установленное на выходе поверяемого прибора, В; Uo - показания вольтметра В7-78/1, В;

Uk - конечное значение диапазона воспроизведения поверяемого прибора, В;

Кд - коэффициент деления делителя напряжения ДН-100э

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.5 Определение пределов допускаемой погрешности измерения силы переменного и постоянного тока

Определение погрешности производить методом непосредственного сличения показаний поверяемого прибора, с показаниями эталонного амперметра.

Определение погрешности проводить в следующем порядке:

• 1. Собрать схему измерений, изображенную на рисунке 2.

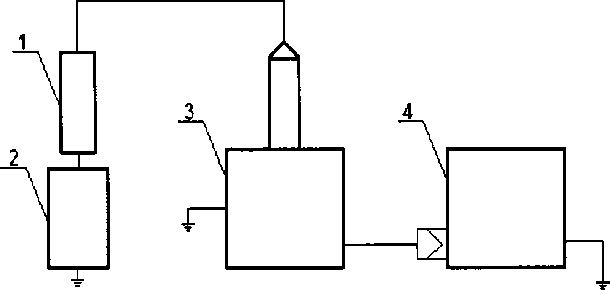

  Рис. 2 - Схема измерений при определении погрешности измерения силы переменного и постоянного тока

  где:   1 - нагрузка активная высоковольтная;

• 2 - вольтметр универсальный В7-78/1 в режиме амперметра:

• 3 - блок высоковольтный генератора;

• 4 - блок управления генератора.

• 2. Перевести поверяемый прибор в режим формирования напряжения переменного (постоянного) тока частотой 0.1 Гц.

Примечание: При определении погрешности измерения силы постоянного тока параллельно нагрузке и вольтметру В7-78/1 подключить конденсатор ПК 100-0,25.

• 3. Перевести вольтметр универсальный В7-78/1 в режим регистрации максимальных значений тока.

• 4. Органами управления поверяемого прибора установить выходное напряжение, соответствующее 10 - 15 % от конечного значения диапазона измерений.

• 5. Произвести измерение выходного тока прибора, фиксируя показания вольтметра В7-78/1.

• 6. Провести измерения по п.п. 3-4 устанавливая на поверяемом приборе выходное напряжение, соответствующее 20 - 30 %. 40 - 60 %. 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

Примечание: Поскольку для каждой модели генераторов нагрузка своя, а применяемая при поверке нагрузка может в этом смысле оказаться неоптимальной, при определении погрешности необходимо внимательно следить за выходным напряжением, чтобы не превысить верхний предел диапазона измерений выходного тока.

• 7. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности измерения силы тока, определенные по формуле:

_Z/= ^х~ °хЮ0%                           (3)

Лг

(4) - для модификации VI.F-65E

где 1х - значение силы тока, измеренное поверяемым прибором. мА:

1₀ - показания вольтметра В7-78/1, мА;

1к - конечное значение диапазона измерений поверяемого прибора. мА не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.
