Методика поверки «Генераторы сигналов высокочастотные Г4-МВМ-118» (651-17-034 MП)

УТВЕРЖДАЮ

Генераторы сигналов высокочастотные Г4-МВМ-118 Методика поверки

651-17-034 МП

2017 г.

• 1.1 Настоящая методика распространяется на генераторы сигналов высокочастотные Г4-МВМ-118 (далее - генераторы), изготавливаемые обществом с ограниченной ответственностью НПЦ «МитиноПрибор» (ООО НПЦ «МитиноПрибор»), г. Москва, Зеленоград, и устанавливает методы, средства и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

2.1 При поверке выполнить работы в объеме, указанном в таблице 1. аблица 1

• 2.2 В случае получения отрицательных результатов при выполнении любой из операций таблицы 1 поверка прекращается и генератор бракуется.

• 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

3.2 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах). Таблица 2__________

• 3.3 Допускается использование других средств поверки, позволяющие определять метрологические характеристики генератора с требуемой точностью.

• 4.1 К проведению поверки генератора допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющий право на поверку в области радиотехнических измерений.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

• 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                          от +15 до +25;

  • - относительная влажность воздуха, %, не более                              80;

  • - атмосферное давление, кПа                                     от 84 до 106,7;

  • - напряжение питания, В                                            220 ± 23;

  -частота, Гц                                                            50 ±1.

- наличие маркировки согласно требованиям РЭ.

Результаты поверки считать положительными, если выполняются все перечисленные выше требования.

• 8.2.1 Подготовить генератор к работе в соответствии с РЭ. Убедиться в работоспособности генератора с помощью средств самодиагностики.

• 8.2.2 Собрать схему, как показано на рисунке 1. Соединить выход генератора Г4-МВМ-118 со входом ваттметра М3-75/2. Добиться установления рабочего режима.



  Рисунок 1

  • 8.2.3 Установить уровень выходного сигнала мощности генератора минус 10 дБм¹. Подать сигнал частотой 100,0 ГГц на вход ваттметра МЗ-75/2. Снять показания ваттметра. Убедиться, что уровень сигнала находится в пределах от минус 8 до минус 12 дБм.

  • 8.2.4 В случае обнаружения неисправности поверка прекращается, генератор бракуется.

• 8.3.1 Определение относительной погрешности установки частоты

• 8.3.1.1 Собрать схему, как показано на рисунке 2. На генераторе включить внутреннюю синхронизацию. Добиться установления рабочего режима. Подать сигнал частотой 78,33 ГГц на волноводный вход смесителя СВК-03. Выход СВЧ на передней панели РЧ5-29М соединить коаксиальным кабелем ко входу Гет на СВК-03, вход ПЧ на передней панели соединить коаксиальным кабелем к выходу Fnn на СВК-03. Добиться установления рабочего режима.

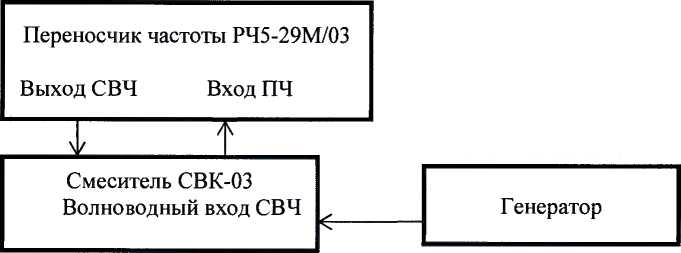

  Рисунок 2 - Схема подключений

  8.3.1.2 С помощью переносчика частоты РЧ5-29М (рисунок 3) произвести измерения частоты. Определить абсолютную и относительную погрешность. Результат занести в таблицу 3

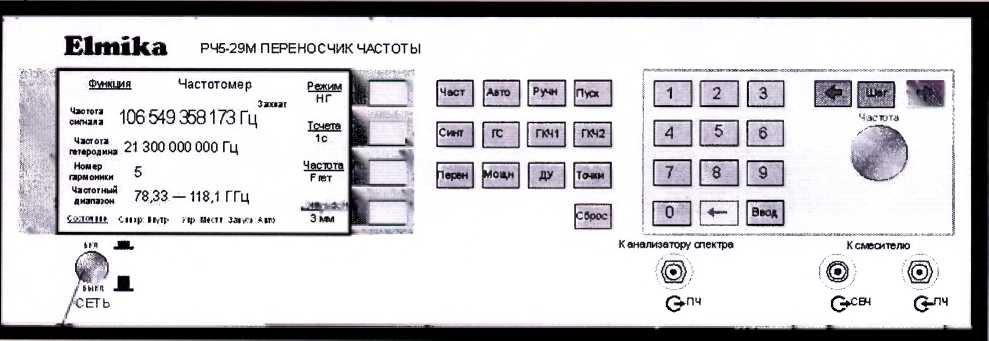

  Рисунок 3 - Передняя панель переносчика частоты РЧ5-29М

¹ Для обозначения единицы абсолютного уровня сигнала по мощности, определяемого как 1 Olg(P), где Р - значение мощности, выраженной в милливаттах, используется дБм.

4

Таблица 3

• 8.3.1.3 Результаты поверки считать положительными, если значения относительной погрешности установки частоты находятся в пределах ±1 ■ 10’⁶.

• 8.3.2 Определение нестабильности частоты за любой 15-минутный интервал после установления рабочего режима

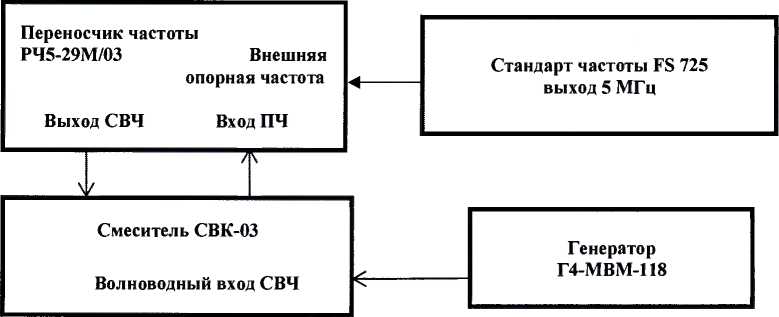

Рисунок 4

• 8.3.2.1 Собрать схему, как показано на рисунке 4. На переносчике частоты РЧ5-29М включить внешнюю опорную частоту и на вход «Опорная частота» подать сигнал 5 МГц от стандарта частоты FS 725. Произвести измерение частоты на РЧ5-29М. Записать значение, измеренное частотомером в таблицу 4 в качестве foi.

• 8.3.2.2 В следующие 15 минут, через равные промежутки времени, провести серию из 5 измерений частоты 78,33 ГГц. Посчитать разность каждого из 5 значений с величиной foi. Выбрать максимальную и занести в таблицу в качестве Д. Посчитать нестабильность 5f = Д/foi.

• 8.3.2.3 Повторить операции п.8.3.2.1-8.3.2.2 для частот 102,0 ГГц и 118,1 ГГц. Результаты занести в таблицу 4.

Таблица 4

• 8.3.2.4 Результаты поверки считать положительными, если значения нестабильности находятся в пределах ±1 • 10'⁸.

• 8.3.3 Определение выходной мощности

• 8.3.3.1 Соединить выход генератора со входом ваттметра МЗ-75/2.

• 8.3.3.2 Установить уровень выходной мощности генератора минус 10 дБм¹. Снять показания ваттметра для частот, представленных в таблице 5.

Таблица 5

• 8.3.3.3 Результат определения уровня выходной мощности считать положительным, если во всем диапазоне частот (на всех частотах) уровень сигнала находится в пределах от минус 8 до минус 12 дБм.

• 8.3.4 Определение диапазона регулирования выходной мощности с помощью встроенного электронного аттенюатора

• 8.3.4.1 Соединить выход генератора с входом ваттметра МЗ-75/2.

• 8.3.4.2 Выставить на генераторе значение частоты 78,33 ГГц и выходной мощности минус 10 дБм. Записать показания ваттметра.

• 8.3.4.3 Установить значения выходной мощности минус 15 и минус 20 дБм. Записать показания ваттметра в таблицу 6.

• 8.3.4.4 Повторить операции п.п. 8.3.4.2 и 8.3.4.3 для значений частоты 100,0 и 118,0 ГГц. Полученные результаты занести в таблицы 7 и 8.

¹ Для обозначения единицы абсолютного уровня сигнала по мощности, определяемого как 101g(P), где Р -значение мощности, выраженной в милливаттах, используется дБм.

6

Таблица 6

Таблица 7

Таблица 8

• 8.3.4.3 Результаты поверки считать положительными, если значения абсолютной погрешности установки уровня выходной мощности сигнала, дБ относительно 1 мВт (дБм) находятся в пределах ±(1,0+0,1 -|Р|), где Р - уровень выходной мощности сигнала, дБ относительно 1 мВт (дБм).

8.3.5 Определение КСВН выхода генератора

• 8.3.5.1 Соединить выход генератора со входом конвертера ZVA - Z110 анализатора ZVA - 67.

• 8.3.5.2 Подготовить генератор к измерению КСВН.

• 8.3.5.3 Произвести измерение КСВН. Результат занести в таблицу 9.

Таблица 9

• 8.3.5.4 Результаты поверки считать положительными, если значения КСВН не превышают 1,5.

• 9.1 При положительных результатах поверки на генератор оформляется свидетельство о поверке установленной формы.

• 9.2 При отрицательных результатах поверки на генератор оформляют извещение о непригодности к применению с обязательным указанием причин забракования.

"Начальник НПО-1 ФГУП «ВНИИФТРИ»

Старший научный сотрудник лаборатории 120

ФГУП «ВНИИФТРИ»

¹

ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ на поверяемый генератор по его подготовке к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов;

• - выполнить калибровку средств поверки, если это требуется.

²

ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

³

При внешнем осмотре проверить:

⁴

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

⁵

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;
