Методика поверки «Терминалы Omnicomm» (842-19-03МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Терминалы Omnicomm

Методика поверки

842-19-ОЗМП р.п. Менделеево 2019 г.

• 1.1 Настоящая методика поверки распространяется на терминалы Omnicomm (далее - терминалы), изготавливаемые ООО «Омникомм Технологии», г. Щелково Московской обл., и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 8 лет.

• 2.1 При поверке терминалов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и терминалы бракуются.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

• 4.1 К проведению поверки терминалов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                                     от 15 до 25;

• - относительная влажность окружающего воздуха, %, не более                       80.

Все средства измерений, использующиеся при поверке терминалов, должны работать в нормальных условиях эксплуатации.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемых терминалов по подготовке их к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1.

• 8.2 Опробование

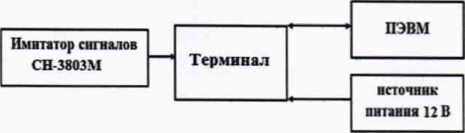

  • 8.2.1 Собрать схему в соответствии с рисунком 1.

Рисунок 1

• 8.2.2 Подать питание на терминал, на имитаторе сигналов воспроизвести сценарий для неподвижного объекта. Установить связь с терминалом в ПО «Omnicomm Configurator» и дождаться решения навигационной задачи.

• 8.2.3 В меню «Параметры связи» убедиться, что навигационные параметры с использованием сигналов ГНСС успешно рассчитаны и отображаются в окне программы

• 8.2.4 Открыть программу «Omnicomm Configurator» на ПК, выполнить соединение с терминалом. Под модификацией терминала отобразится номер версии ПО . Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

Таблица 3

• 8.2.5 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.3- 8.2.4.

8.3 Определение инструментальной погрешности (при доверительной вероятности 0,67) определения координат в плане, высоты и скорости в диапазоне скоростей от 0 до 515 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3.

• 8.3.1 Собрать схему в соответствии с рисунком 1. В соответствии с РЭ убедиться, что в аппаратуре установлена система координат WGS-84.

• 8.3.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4 (при первичной поверке), таблице 5 (при периодической поверке), при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

аблица 4

аблица 5

• 8.3.3 Осуществить запись не менее 200 строк измерительной информации (координаты местоположения и скорость) на ПЭВМ при значении геометрического фактора PDOP, рассчитываемым терминалом, не более 3. После окончания записи измерительной информации разобрать схему.

• 8.3.4 Определить систематическую составляющую инструментальной погрешности определения координат местоположения по формулам (1) и (2), например, для координаты В (широта):

AB(j) = B(j) - В_действ(/),                            (1)

dB=l-jAB(j) ,                          (2)

где ВдействО) ~ действительное значение координаты В в j-ый момент времени, секунды; B(j) - измеренное терминалом значение координаты В в j-й момент времени, секунды; N - количество измерений.

Аналогичным образом определить систематическую составляющую инструментальной погрешности определения координат L (долготы) и Н (высоты).

• 8.3.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей инструментальной погрешности определения координат по формуле (3), например, для координаты В (широта):



  N-1

(3)

Аналогичным образом определить СКО случайной составляющей погрешности определения координат L (долгота) и Н (высота).

• 8.3.6 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) и (5):

- для широты:

где а - большая полуось эллипсоида (а = 6378137 м);

е - первый эксцентриситет эллипсоида (е² = 6,69437999014-10*³);

Г = 0,000004848136811095359933 радиан (arcl*).

• 8.3.7 Определить абсолютную инструментальную погрешность (при доверительной вероятности 0,67) определения координат местоположения по формулам (6) и (7):

77_л = ±|          + dL(ju)² + у/а_в(м)² + a_L(.u)²1   .         (6)

где Vдейств(]) - действительное значение скорости в j-ый момент времени, м/с;

V(j) - измеренное значение скорости в j-й момент времени, м/с;

N - количество измерений.

• 8.3.9 Определить СКО случайной составляющей инструментальной погрешности определения скорости по формуле (10):

N

м___

N — 1

• 8.3.10 Определить инструментальную погрешность (по уровню вероятности 0,67) определения скорости по формуле (11):

n_v= ±(Ш + <7_V)     .                   (И)

• 8.3.11 Результаты поверки считать положительными, если значения инструментальной погрешности (при доверительной вероятности 0,67) определения параметров в диапазоне скоростей от 0 до 515 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находится в пределах: координат в плане ±6,0 м, высоты ±9,0 м, скорости ±0,1 м/с.

• 9.1 При положительных результатах поверки выдается свидетельство установленной формы (на оборотной стороне свидетельства о поверке записываются результаты поверки) и (или) делается запись в паспорте, заверяемая подписью поверителя и знаком поверки.

• 9.2 В случае отрицательных результатов поверки поверяемые терминалы к дальнейшему применению не допускается. На них выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального                                         /

директора-начальник НИО-8 ФГУП «ВНИИФТРИ»              Т О.В. Денисенко

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
