Методика поверки «гси.Контроллеры промышленные DevLink» (ЖАЯК.420000.002 МП)

Методика поверки

Тип документа

гси.Контроллеры промышленные DevLink

Наименование

ЖАЯК.420000.002 МП

Обозначение документа

ФБУ пензенский ЦСМ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО Технический директор ООО НПФ «КРУГ»

УТВЕРЖДАЮ

Заместитель директора

ЦСМ»

Ю. Г. Тюрина

Контроллеры промышленные DevLink Методика поверки ЖАЖ.420000.002 МП

Пенза

2020 г.

СОДЕРЖАНИЕ
  • 4.3.3 Проверка метрологических характеристик каналов измерений температуры с помощью

внешних термопар, нормируемые статические характеристики преобразования которых регламентированы ГОСТ Р 8.585-2001

  • 4.3.4 Проверка метрологических характеристик каналов измерений электрического

сопротивления

  • 4.3.5 Проверка метрологических характеристик каналов измерений температуры с помощью

внешних термометров сопротивлений, нормируемые статические характеристики которых регламентированы ГОСТ 6651-2009

  • 4.3.6 Проверка метрологических характеристик каналов воспроизведения напряжения

постоянного тока

  • 4.3.7 Проверка метрологических характеристик каналов воспроизведения силы постоянного

тока

Настоящая методика поверки распространяется на контроллеры промышленные DevLink (далее - контроллеры), предназначенные для измерений силы и напряжения постоянного тока, электрического сопротивления, количества импульсов и времени, преобразования электрического сопротивления в значения температуры, а также для воспроизведения силы и напряжения постоянного тока, и устанавливает методику первичной и периодической поверки.

Интервал между поверками (межповерочный интервал) - 4 года.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

Поверка контроллеров на части диапазона измерений (поддиапазонов измерений) невозможна. Допускается проведение поверки отдельных измерительных каналов из состава контроллеров с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Операции и основные средства поверки приведены в таблице 1

Таблица 1

Наименование операции

Номер пункта методики

Рекомендуемые средства поверки

Требуемые значения метрологических характеристик

1 Внешний осмотр

4.1

-

-

2 Опробование

4.2

3 Проверка метрологических характеристик

4.3

Калибратор универсальный Fluke 5 520А

Диапазон воспроизведения силы постоянного тока от 0 до

20 мА.

Пределы допускаемой приведенной погрешности ±0,03 %.

Диапазон воспроизведения напряжения постоянного тока от 0 до 10 В. Пределы допускаемой приведенной погрешности ±0,03 %.

Генератор сигналов произвольной формы 33220А

Диапазон частот импульсного выходного сигнала от 0 до 1000 Гц. Пределы допускаемой относительной погрешности ±2-10"5.

Изм

Лист

N докум.

Подпись

Дата

Продолжение таблицы 1

Наименование операции

Номер пункта методики

Рекомендуемые средства поверки

Требуемые значения метрологических характеристик

Мультиметр цифровой прецизионный Fluke 8508А

Диапазон измерений напряжения постоянного тока от 0 до 10 В. Пределы допускаемой приведенной погрешности ±0,03 %.

Диапазон измерений силы постоянного тока от 0 до 20 мА. Пределы допускаемой приведенной погрешности ± 0,03 %.

Магазин

сопротивления

Р4831

Диапазон воспроизведения электрического сопротивления от 0 до 2 кОм. Пределы допускаемой приведенной погрешности ±0,03 %.

Радиочасы РЧ-

011/2

Диапазон измерений от 0 до 86400 с. погрешность измерений ±0,6 с

Примечание.

  • 1 Допускается применять другие средства измерений, обеспечивающие требуемую точность

  • 2 В качестве вспомогательных устройств при проведении поверки используется персональный компьютер с поддержкой или адаптером интерфейса RS-485 (далее персональный компьютер)

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования безопасности, установленные действующими «Правилами техники безопасности при эксплуатации электроустановок потребителей», требования разделов «Указания мер безопасности», приведённых в эксплуатационной документации применяемых средств измерений (далее - СИ).

К выполнению поверки могут быть допущены специалисты, прошедшие обучение и аттестованные в качестве поверителей по соответствующим видам измерений.

3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 3.1 При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха, °C

    от +15 до +25:

    от 30 до 80: от 84 до 106:

    от 22 до 26: от 215,6 до 224,4;

    50,0 ± 0,5;

  • - относительная влажность воздуха. %

  • - атмосферное давление, кПа

  • - напряжение питание постоянного тока. В

  • - напряжение питающей сети переменного тока, В

  • - частота питающей сети, Гц

  • - отсутствие вибрации и электромагнитных полей (кроме магнитного поля Земли).

  • 3.2 Контроллер до начала поверки должен быть выдержан в условиях, указанных в пункте 3.1, не менее 2 часов.

Непосредственно перед проведением поверки необходимо подготовить контроллер и средства поверки к работе в соответствии с их эксплуатационной документацией.

Изм

Лист

N докум.

Подпись

Дата

Все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке.

4 проведение поверки

4.1 Внешиий осмотр

Внешний осмотр поверяемого контроллера производят без включения питания.

При внешнем осмотре проверяют:

  • - наличие необходимых надписей на наружных панелях;

  • - отсутствие дефектов панелей, каркаса: сколов, царапин, равномерности нанесения покрытия, отсутствие других механических повреждений, следов коррозии;

  • - соответствие комплектности контроллера паспорту;

  • - состояние разъемов.

Контроллер не допускается к дальнейшей поверке, если обнаружено несоответствие хотя бы одному из вышеперечисленных критериев.

4.2 Опробование

Подать питающее напряжение на модули контроллера. В соответствии с эксплуатационной документацией на него проверить его функционирование в целом при нулевых значениях входных величин.

Провести проверку идентификационных данных метрологически значимого программного обеспечения (ПО) согласно руководства по эксплуатации на контроллеры. Проверку идентификационных данных метрологически значимого ПО проводят только при наличии в составе контроллера процессорного модуля.

Контроллер признается годным, если он функционирует без сбоев и без появлений сообщений об ошибках, а идентификационные данные метрологически значимого программного обеспечения соответствуют указанным в руководстве по эксплуатации и описании типа.

  • 4.3 Проверка метрологических характеристик

4.3.1 Проверка метрологических характеристик каналов измерений напряжения постоянного тока

Проверку проводят для каналов:

  • - с резервированием или без резервирования;

  • - с барьерами искрозащиты (ВИЗ) или без барьеров искрозащиты (ВИЗ).

Проверку проводят путем измерений значений напряжения постоянного тока, подаваемых с калибратора. Порядок проведения проверки следующий:

  • - на нижней плате модуля с помощью 8 джамперов перед включением модуля необходимо сделать переключения на режим измерения напряжения для всех 8 каналов в соответствии с руководством по эксплуатации на модули DevLink-A10;

  • - установить DlP-переключатели, расположенные на верхней плате модуля в режим «IN1T»;

  • - собрать схему соединений при настройке модулей ввода/вывода DevLink-АЮ согласно рисунку А.1 приложения А;

  • - включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт. к которому подключен модуль;

  • - включить питание модуля;

-установить в окне программы DevLink Utility режим «1NIT»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

    Изм

    Лист

    N докум.

    Подпись

    Дата

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тип канала и диапазона измерений для всех каналов в соответствии с описанием типа;

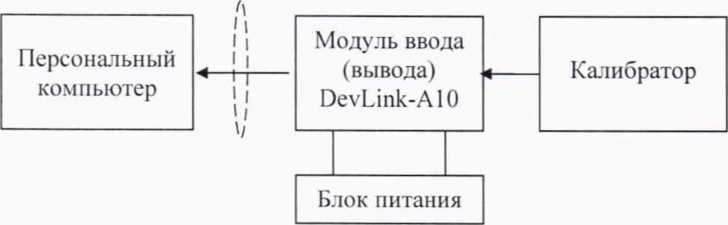

  • - собрать схему согласно рисунку А.2.1 или рисунку А.2.2 приложения А;

  • - на вход «1» проверяемого модуля DevLink-АЮ подать значение напряжения в соответствии с таблицей 2 для соответствующего диапазона измерений;

  • - зафиксировать измеренное модулем значение Иизм. по показаниям на экране персонального компьютера.

Далее соответствующий канал модуля проверяется в соответствии с изложенной методикой во всех остальных точках.

Таблица 2

Диапазон измерений

Ед. изм.

Пределы допускаемой приведённой погрешности, %

Значение напряжения, подаваемое с калибратора

Допускаемое значение напряжения при уровне бракования 0,8

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

Имин.

и.макс.

Umhh.

Имакс.

от -150 до

+ 150

мВ

±0.1/±0.11

-150

-150,24

-149,76

-150,26

-149.74

-135

-135.24

-134,76

-135,26

-134.74

-75

-75.24

-74.76

-75.26

-74.74

0

-0.24

0,24

-0,26

0,26

75

74.76

75.24

74,74

75.26

135

134.76

135.24

134.74

135.26

150

149.76

150,24

149.74

150,26

от -250 до

+250

мВ

±0.1/±0.11

-250

-250,4

-249.6

-250,4

-249,6

-225

-225.4

-224.6

-225.4

-224,6

-125

-125,4

-124.6

-125.4

-124.6

0

-0.4

0.4

-0.4

0,4

125

124.6

125,4

124.6

125.4

225

224.6

225,4

224,6

225.4

250

249.6

250,4

249,6

250,4

от -500 до

+500

мВ

±0.1/±0.11

-500

-500.8

-499,2

-500.9

-499,1

-450

—450.8

-449,2

-450,9

-449,1

-250

-250.8

-249.2

-250.9

-249,1

0

-0.8

0.8

-0.9

0.9

250

249,2

250.8

249.1

250,9

450

449.2

450.8

449,1

450.9

500

499.2

500.8

499,1

500.9

от -1 до +1

В

±0,1/±0,11

-1

-1,0016

-0.9984

-1.0018

-0,9982

-0.9

-0,9016

-0,8984

-0.9018

-0,8982

—0,5

-0,5016

-0,4984

-0.5018

-0,4982

0

-0.0016

0.0016

-0,0018

0.0018

0,5

0.4984

0,5016

0.4982

0.5018

0,9

0,8984

0,9016

0.8982

0.9018

1

0.9984

1.0016

0.9982

1.0018

Изм

Лист

N докум.

Подпись

Дата

таблицы 2

Диапазон измерений

Ед. изм.

Пределы допускаемой приведённой погрешности, %

Значение напряжения, подаваемое с калибратора

Допускаемое значение напряжения при уровне бракования 0,8

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

Umhh.

имакс.

Umhh.

имакс.

от -2 до +2

В

±0,1/±0.11

-2

-2,0032

-1,9968

-2,0035

-1,9965

-1.8

-1.8032

-1.7968

-1,8035

-1.7965

-1

-1,0032

-0,9968

-1,0035

-0.9965

0

-0.0032

0,0032

-0,0035

0,0035

1

0.9968

1.0032

0.9965

1.0035

1.8

1.7968

1.8032

1,7965

1.8035

2

1,9968

2.0032

1,9965

2.0035

от -5 до +5

В

±0,1/±0,11

-5

-5,008

—4.992

-5,009

-4,991

-4,5

-4,508

-4.492

-4,509

-4,491

-2,5

-2,508

-2,492

-2,509

-2,491

0

-0.008

0,008

-0,009

0,009

2,5

2,492

2,508

2,491

2,509

4.5

4.492

4,508

4,491

4.509

5

4.992

5,008

4,991

5.009

от -10 до

+10

В

±0.1/±0.11

-10

-10.016

-9,984

-10.0176

-9.9824

-9

-9,016

-8,984

-9,0176

-8.9824

-5

-5.016

-4,984

-5,0176

^1.9824

0

-0,016

0,016

-0,0176

0.0176

5

4,984

5,016

4,9824

5.0176

9

8.984

9.016

8.9824

9,0176

10

9.984

10.016

9.9824

10,0176

от 0 до 1

В

±0,1/±0.11

0.01

0,0092

0.0108

0.0091

0.0109

0.05

0.0492

0.0508

0.0491

0,0509

0.25

0,2492

0,2508

0,2491

0.2509

0.5

0.4992

0,5008

0.4991

0,5009

0,75

0,7492

0,7508

0,7491

0,7509

0.95

0,9492

0,9508

0,9491

0.9509

1

0,9992

1.0008

0,9991

1.0009

от 0 до 2

В

±0,1/±0,11

0.05

0.0484

0,0516

0,0482

0,0518

0,1

0,0984

0.1016

0.0982

0,1018

0,5

0,4984

0,5016

0,4982

0,5018

1

0.9984

1,0016

0,9982

1,0018

1.5

1,4984

1,5016

1,4982

1,5018

1.9

1.8984

1,9016

1,8982

1.9018

2

1,9984

2,0016

1,9982

2,0018

Изм

Лист

N докум.

Подпись

Дата

Диапазон измерений

Ед. изм.

Пределы допускаемой приведённой погрешности, °/о

Значение напряжения, подаваемое с калибратора

Допускаемое значение

напряжения при уровне бракования 0.8

Без резервирования и/или ВИЗ

С резервированием и/или БИЗ

Umhh.

Имакс.

имин.

Имакс.

от 0 до 5

В

±0.1/±0.11

0.1

0.096

0,104

0,096

0,104

0,25

0,246

0,254

0,246

0,254

1,25

1,246

1,254

1,246

1,254

2.5

2,496

2,504

2,496

2.504

3.75

3,746

3,754

3,746

3.754

4.75

4,746

4.754

4,746

4,754

5

4.996

5,004

4,996

5,004

от 0 до 10

В

±0,1/±0.11

0,1

0,092

0,108

0,091

0,109

0,5

0,492

0,508

0,491

0,509

2,5

2,492

2,508

2,491

2,509

5

4,992

5.008

4,991

5.009

7,5

7,492

7,508

7,491

7.509

9,5

9.492

9.508

9,491

9,509

10

9,992

10.008

9,991

10.009

от 0 до 50

мВ

±0,1/±0.11

1

0.96

1.04

0.96

1.04

2,5

2.46

2.54

2.46

2,54

12,5

12.46

12.54

12.46

12,54

25

24.96

25,04

24,96

25.04

37.5

37,46

37.54

37,46

37.54

47,5

47,46

47,54

47,46

47,54

50

49,96

50.04

49.96

50.04

от 0 до

150

мВ

±0,1/±0.11

2.5

2,38

2.62

2,37

2,63

7.5

7,38

7.62

7,37

7,63

37.5

37,38

37.62

37,37

37,63

75

74,88

75.12

74.87

75,13

112.5

112,38

112,62

112,37

112.63

142.5

142,38

142,62

142,37

142.63

150

149,88

150,12

149,8

150.13

от 0 до

500

мВ

±0.1/±0.11

5

4,6

5.4

4,6

5.4

25

24,6

25.4

24.6

25.4

125

124,6

125,4

124.6

125,4

250

249,6

250.4

249,6

250.4

375

374,6

375.4

374,6

375.4

475

474.6

475.4

474,6

475.4

500

499.6

500.4

499.6

500.4

от 0 до

1000

мВ

±0.1/±0,11

10

9,2

10.8

9,1

10,9

50

49,2

50.8

49.1

50,9

250

249,2

250.8

249,1

250,9

500

499.2

500.8

499,1

500,9

750

749.2

750.8

749.1

750,9

950

949,2

950.8

949.1

950.9

1000

999.2

1000.8

999,1

1000.9

Изм

Лист

N докум.

Подпись

Дата

Контроллеры признаются годными, если для всех каналов измерений напряжения постоянного тока и во всех проверочных точках выполняется неравенство: Umhh. < Иизм. < Цмакс.

4.3.2 Проверка метрологических характеристик каналов измерений силы постоянного тока

Проверку проводят для каналов:

  • - с резервирование.м или без резервирования;

  • - с барьерами искрозащиты (ВИЗ) или без барьеров искрозащиты (ВИЗ).

Проверку проводят путем измерений значений силы постоянного тока, подаваемых с калибратора. Порядок проведения проверки следующий:

  • - на нижней плате модуля с помощью 8 джамперов перед включением модуля необходимо сделать переключения на режим измерения тока для всех 8 каналов в соответствии с руководством по эксплуатации на модули DevLink-A10;

  • - установить DIP-переключатели, расположенные на верхней плате модуля в режим «INIT»; '

-собрать схему соединений при настройке модулей ввода/вывода DevLink-A10 согласно рисунку А.1 приложения А;

  • - включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт, к которому подключен модуль:

  • - включить питание модуля:

  • - установить в окне программы DevLink Utility режим «INIT»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тин канала и диапазона измерений для всех каналов в соответствии с описанием типа:

  • - собрать схему согласно рисунку А.2.1 или рисунку А.2.2 приложения А;

  • - на вход «1» проверяемого модуля DevLink-АЮ подать значение силы тока в соответствии с таблицей 3 для соответствующего диапазона измерений;

  • - зафиксировать измеренное модулем значение 1изм. но показаниям на экране персонального компьютера.

Далее соответствующий канал модуля проверяется в соответствии с изложенной методикой во всех остальных точках.

Таблица 3

N до кум.

Подпись

Дата

Диапазон измерений. мА

Пределы допускаемой приведённой погрешности, %

Значение силы тока, подавае-мое с калибратора.

мА

Допускаемое значение тока при уровне бракования 0,8, мА

Без резервирования и/или

БИЗ

С резервированием и/или БИЗ

1мин.

[макс.

1мин.

1макс.

от -20 до

+20

±0,1/±0,11

-20

-20.032

-19,968

-20.035

-19,965

-10

-10,032

-9,968

-10.035

-9,965

-5

-5,032

-4,968

-5.035

-4,965

0

-0.032

0.032

-0.035

0.035

5

4,968

5.032

4.965

5.035

10

9.968

10,032

9.965

10.035

20

19.968

20.032

19.965

20,035

□женне таблицы 3

Диапазон измерений. мА

Пределы допускаемой приведённой погрешности. %

Значение силы тока, подавае-мое с калибратора, мА

Допускаемое значение тока при уровне бракования 0,8, мА

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

1мин.

1макс.

1мин.

1макс.

от 0 до 20

±0.1 /±0.11

0.5

0,484

0.516

0.482

0,518

п Э

2,984

3.016

2,982

3,018

6

5,984

6,016

5,982

6,018

9

8,984

9.016

8.982

9,018

12

11,984

12.016

11.982

12.018

15

14,984

15.016

14,982

15.018

20

19,984

20.016

19.982

20,018

от 4 до 20

±0,1/±0.11

4

3.9872

4,0128

3.9859

4.0352

6.5

6.4872

6.5128

6.4648

6.5352

9

8.9872

9,0128

8.9648

9.0352

11.5

11.4872

11,5128

11,4648

11,5352

14

13,9872

14.0128

13.9648

14.0352

17

16.9872

17.0128

16.9648

17,0352

20

19,9872

20.0128

19,9648

20,0352

Контроллеры признаются годными, если для всех каналов измерений силы постоянного тока и во всех проверочных точках выполняется неравенство: 1мин. < 1изм. < 1макс

  • 4.3.3 Проверка метрологических характеристик каналов измерений температуры с помощью внешних термопар, нормируемые статические характеристики преобразовании которых регламентированы ГОСТ Р 8.585-2001

Проверку проводят для каналов:

-с резервированием или без резервирования:

  • - с барьерами искрозащиты (БИЗ) или без барьеров искрозащиты (БИЗ).

Проверку проводят путем измерений значений напряжения постоянного тока, подаваемых от калибратора. Порядок проведения проверки следующий:

  • - на нижней плате модуля с помощью 8 джамперов перед включением модуля необходимо сделать переключения на режим измерения напряжения для всех 8 каналов в соответствии с руководством по эксплуатации на модули DevLink-A10;

  • - установить DIP-переключатели. расположенные на верхней плате модуля в режим «INIT»; '

  • - собрать схему соединений при настройке модулей ввода/вывода DevLink-A10 согласно рисунку А.1 приложения А;

включить компьютер и загрузить программу Dev Link Utility, выбрать COM-порт. к которому подключен модуль;

  • - включить питание модуля:

  • - установить в окне программы DevLink Utility режим «1NIT».

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тин канала и диапазона измерений для всех каналов в соответствии с описанием типа;

    Изм

    Лист

    N докум.

    Подпись

    Дата

  • - собрать схему измерений согласно рисунку А.2.1 или рисунку А.2.2 приложения А;

  • - провести настройку компенсации температуры холодного спая в соответствии с руководством по эксплуатации модуля ввода/вывода DevLink-АЮ. В процессе проведения проверки необходимо контролировать температуру холодного спая. Её значение должно измениться (рекомендуемо) не более, чем на±0,2°С;

  • - на вход «1» проверяемого модуля DevLink-A10 подать значение напряжения в соответствии с таблицей 4 для соответствующего диапазона измерений температуры и типа термопары;

  • - зафиксировать измеренное модулем значение Тизм. по показаниям на экране персонального компьютера.

Далее соответствующий канал модуля проверяется в соответствии с изложенной методикой во всех остальных точках.

Таблицаz-

Тип термопары

Диапазон измерений, °C

Пределы допускаемой абсолютной погрешности, °C

Значение напряжения, подаваемое с калибратора, мВ

Допускаемое значение температуры при уровне бракования 0.8, °C

Без резервирования и/или ВИЗ

С резервированием и/или БИЗ

Тмин.

Тмакс.

Тмин.

Тмакс.

К

от -200 до

+ 1300

+ 1/+1.1

-6.690

-200.8

-199.2

-200.9

-199,1

-5.142

-128,3

-126,7

-128,4

-126,6

5.842

161,7

163,3

161,8

163,4

20.912

524.2

525,8

524.3

525,9

36.027

886.7

888.3

886.8

888.4

47.215

1176,7

1178.3

1176.8

1178.4

49.846

1249,2

1250.8

1249,3

1250.9

L

от -200 до

+800

+ 1/+1.1

-10.777

-200.8

-199,2

-200.9

-199.1

-9.119

-150.8

-149,2

-150,9

-149,1

2.016

49,2

50,8

49.3

50.9

21,550

299.2

300,8

299,3

300,9

43.411

549,2

550,8

549,3

550,9

60.911

749,2

750,8

749,3

750,9

65.180

799.2

800,8

799,3

800.9

S

от -50 до + 1700

±2/±2,2

-0.348

-51.6

-48.4

-51,7

-48.3

0,106

35.9

39,1

36.0

39.2

3.027

385.9

389.1

386.0

389.2

7,505

823.4

826,6

823,5

826.7

12.598

1261.4

1264.6

1261.5

1264.7

16.818

1611,4

1614.6

1611,5

1614,7

17.834

1698,4

1701,6

1698.5

1701.7

R

от -50 до

+ 1700

±2/±2,2

-0,338

-51.6

-48,4

-51,7

-48,3

0,106

35.9

39,1

36.0

39.2

3.167

385.9

389,1

386,0

389,2

8,148

823.4

826.6

823,5

826.7

13.997

1261,4

1264,6

1261,5

1264.7

18.918

1611.4

1614.6

1611,5

1614,7

20.111

1698,4

1701.6

1698.5

1701,7

Изм

Лист

Nдокум.

Подпись

Дата

11родолжение таблицы 4

Тип термопары

Диапазон измерений, °C

Пределы допускаемой абсолютной погрешности, °C

Значение напряжения, подаваемое с калибратора, мВ

Допускаемое значение температуры при уровне бракования 0.8, °C

Вез резервирования и/или ВИЗ

С резервированием и/или ВИЗ

Тмин.

Тмакс.

Тмин.

Тмакс.

В

от +300 до + 1700

±2/±2,2

0,433

298,4

301.6

298.5

301,7

0.672

368.4

371.6

368.5

371.7

2,103

648.4

651,6

648.5

651,7

4.837

998,4

1001.6

998.5

1001,7

8,400

1348.4

1351.6

1348.5

1351.7

11.617

1628,4

1631,6

1628.5

1631,7

12.435

1698,4

1701,6

1698,5

1701,7

А-1

от 0 до

+2300

±3/±3,3

-0.246

-2,4

2,4

-2.5

2,5

1,274

110,1

114.9

110,2

115.0

8,725

560.1

564,9

560.2

565,0

17.790

1122,6

1127.4

1122.7

1127,5

25.426

1685.6

1690,4

1685.7

1690,5

30,311

2135.6

2140,4

2135.7

2140.5

31.343

2247.6

2252.4

2247,7

2252.5

.1

от -200 до + 1200

±1/±1.1

-8.910

-200.8

-199,2

-200,9

-199.3

-6.820

-130.8

-129,2

-130.9

-129,3

6.991

149.2

150,8

149,3

150,9

26.373

499,2

500,8

499,3

500,9

47.696

849.2

850.8

849,3

850,9

64.506

1129,2

1130.8

1129,3

1130.9

68.534

1199,2

1200.8

1199,3

1200,9

N

от -200 до + 1300

±1/±1,1

-4.516

-200.8

-199.2

-200.9

-199,3

-3.427

-125,8

-124,2

-125.9

-124.3

4,573

174.2

175,8

174,3

175,9

18.147

549,2

550,8

549.3

550.9

32.821

924.2

925.8

924.3

925.9

44.248

1224.2

1225.8

1224.3

1225.9

46.988

1299,2

1300.8

1299.3

1300.9

Контроллеры признаются годными, если для всех каналов измерений температуры с помощью внешних термопар, нормируемые статические характеристики преобразования которых регламентированы ГОСТ Р 8.585-2001. и во всех проверочных точках выполняется неравенство: Гмин. < Тизм. < Тмакс

4.3.4 Проверка метрологических характеристик каналов измерений электрического сопротивлении

Проверку проводят для каналов:

  • - с резервированием или без резервирования:

  • - с барьерами искрозащиты (ВИЗ) или без барьеров искрозащиты (ВИЗ).

Проверку проводят путем измерений значений электрического сопротивления, подаваемых с магазина сопротивления. Порядок проведения проверки следующий:

  • - установить DIP-переключатели, расположенные на верхней плате модуля в режим «IN1T»; ’

    Изм

    Лист

    N до кум.

    Подпись

    Дата

  • - собрать схему соединений при настройке модулей ввода/вывода DevLink-АЮ согласно рисунку А.1 приложения А;

  • -  включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт, к которому подключен модуль;

  • - включить питание модуля:

  • - установить в окне программы DevLink Utility режим «INIT»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в

сети;

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тип канала и диапазона измерений для всех каналов в соответствии с описанием тина;

-собрать схему измерений согласно рисунку А.2.1 или рисунку А.2.2 приложения А;

  • - на вход «1» проверяемого модуля DevLink-АЮ подать значение сопротивления согласно таблице 5 для соответствующего диапазона измерений;

  • - зафиксировать измеренное модулем значение Иизм. по показаниям на экране персонального компьютера;

Далее соответствующий канал модуля проверяется в соответствии с изложенной методикой во всех остальных точках.

Таблица 5

Диапазон измерений. Ом

Пределы допускаемой приведенной погрешности. Ом

Значение сопро-тивления. подаваемое с магазина сопротивления, Ом

Допускаемое значение

сопротивления при уровне бракования 0.8. °C

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

Имин.

Кмакс.

Кмин.

Кмакс.

От 0 до

100

±0.1/±0.11

1

0.92

1,08

0,91

1,09

5

4,92

5,08

4,91

5,09

25

24.92

25,08

24,91

25.09

50

49.92

50,08

49.91

50.09

75

74.92

75.08

74.91

75.09

95

94.92

95.08

94.91

95,09

100

99.92

100.08

99,91

100.09

От 0 до

250

±0,1/±0.11

1

0.8

1.2

0.8

1.2

12.5

12,2

12.8

12,3

12,7

62,5

62,2

62.8

62,3

62,7

125

124.8

125.8

124.8

125.2

187.5

187,2

187.8

187,3

187.7

237.5

237,2

237.8

237,3

237,7

250

249.8

250,2

249.8

250,2

От 0 до

500

±0,1/±0.11

I

0.6

1.4

0.6

1.4

25

24.6

25,4

24,6

25.4

125

124,6

125.4

124.6

125.4

250

249.6

250.4

249,6

250,4

375

374.6

375.4

374,6

375.4

475

474,6

475.4

474,6

475,4

500

499.6

500.4

499,6

500.4

Изм

Лист

N до кум.

Подпись

Дата

11родо.1жение таблицы 5

Диапазон измерений. Ом

Пределы допускаемой приведенной погрешности. Ом

Значение сопро-тивления. подаваемое с магазина сопротивления. Ом

Допускаемое значение

сопротивления при уровне бракования 0,8. °C

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

Имин.

Имакс.

Кмин.

Имакс.

От 0 до

1000

±0,1/±0.11

1

0.2

1.8

0,1

1,9

50

49,2

50.8

49.1

50,9

250

249.2

250,8

249,1

250.9

450

449,2

450.8

449,1

450.9

650

649,2

650.8

649,1

650.9

850

849.2

850,8

849,1

850.9

1000

999.2

1000.8

999,1

1000.9

От 0 до

2000

±0,1/±0,11

5

3.4

6.6

3,2

6.8

100

98.4

101.6

98,2

101.8

500

498,4

501.6

498,2

501.8

1000

998.4

1001.6

998,2

1001.8

1500

1498,4

1501,6

1498,2

1501.8

1900

1898,4

1901,6

1898.2

1901.8

2000

1998,4

2001.6

1998.2

2001,8

Контроллеры признаются годными, если для всех каналов измерений электрического сопротивления и во всех проверочных точках выполняется неравенство: Имин. < Кизм. < Кмакс

  • 4.3.5 Проверка метрологических характеристик каналов измерений температуры с помощью внешних термометров сопротивлений, нормируемые статические характеристики которых регламентированы ГОСТ 6651-2009

Проверку проводят для каналов:

  • - с резервированием или без резервирования:

  • - с барьерами искрозащиты (ВИЗ) или без барьеров искрозащиты (ВИЗ).

Проверку проводят путем измерений значений электрического сопротивления, подаваемых с магазина сопротивления. Порядок проведения проверки следующий:

  • - установить DIP-переключатели, расположенные на верхней плате модуля в режим «INIT»; ’

-собрать схему соединений при настройке модулей ввода/вывода DevLink-АЮ согласно рисунку А.1 приложения А:

  • - включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт. к которому подключен модуль;

  • - включить питание модуля;

-установить в окне программы DevLink Utility режим «INIT»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тип канала и диапазона измерений для всех каналов в соответствии с описанием типа;

-собрать схему измерений согласно рисунку А.2.1 или рисунку А.2.2 приложения А;

  • - на вход «1» проверяемого модуля DevLink-АЮ подать значение сопротивления согласно таблице 6 для соответствующего диапазона измерений;

Лист

п-

- зафиксировать измеренное модулем значение температуры Тизм. по показаниям на экране персонального компьютера.

Далее соответствующий канал модуля поверяется в соответствии с изложенной методикой во всех остальных проверочных точках.

Таблица 6

Тип термометра сопротивления

Диапазон измерений, °C

Пределы допускаемой абсолютной погрешности, °C

Значение сопротивления, подаваемое с магазина сопротивления. Ом

Допускаемое значение температуры при уровне бракования 0,8. °C

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

Тмин.

Тмакс.

Тмин.

Тмакс.

50М

от-180 до +200

+0.25/+0.28

10.495

-179.20

-178.80

-179,28

-178.72

23.825

-120,20

-119.80

-120,28

-119,72

37.050

-60,20

-59.80

-60,28

-59,72

50.000

-0.20

0,20

-0,28

0.28

62.840

59.80

60.20

59.72

60,28

75.680

119.80

120,20

119.72

120,28

92.585

198.80

199,20

198,72

199.28

100М

от -180 до +200

±0,25/±0,28

20.99

-179.20

-178,80

-179.28

-178,72

47.65

-120,20

-119,80

-120,28

-119.72

74.10

-60,20

-59.80

-60.28

-59.72

100.00

-0,20

0,20

-0.28

0.28

125.68

59.80

60.20

59,72

60,28

151,36

119.80

120.20

119.72

120.28

185.17

198,80

199.20

198,72

199,28

Pt 50

от -200 до +850

+ 1/+1.1

9,475

-199.8

-198.2

-199,9

-198.1

19.860

-150.8

-149.2

-150,9

-149.1

61.620

59,2

60.8

59.1

60.9

109.575

319.2

320.8

319.1

320.9

153.625

579,2

580.8

579,1

580.9

187.850

799,2

800.8

799,1

800,9

195.095

848,2

849.8

848.1

849,9

Pt 100

от -200 до —850

±1/±1,1

18.95

-199.8

-198.2

-199.9

-198.1

39.72

-150.8

-149.2

-150.9

-149.1

123,24

59,2

60.8

59,1

60,9

219,15

319,2

320.8

319,1

320,9

307,25

579,2

580,8

579,1

580,9

375,7

799,2

800,8

799,1

800.9

390,19

848.2

849,8

848.1

849.9

Pt 500

от -200 до +850

+ 1/+1,1

94,75

-199.8

-198.2

-199,9

-198.1

198.60

-150.8

-149.2

-150.9

-149.1

616.20

59.2

60.8

59.1

60,9

1095.75

319,2

320.8

319,1

320,9

1536.25

579.2

580,8

579,1

580,9

1878.50

799,2

800.8

799.1

800.9

1950.95

848.2

849,8

848.1

849.9

Лист

L5~"

»лжение таблицы 4

Тип

термометра сопротивления

Диапазон измерений, °C

Пределы допускаемой абсолютной погрешности, °C

Значение сопротивления, подаваемое с магазина сопротивлений.

Ом

Допускаемое значение температуры при уровне бракования 0,8. °C

Вез резервирования и/или ВИЗ

С резервированием и/или ВИЗ

Тмин.

Тмакс.

Тмин.

Тмакс.

50П

от -200 до +850

+ 1/+1.1

8,840

-199.8

-198.2

-199.9

-198.1

19.395

-150.8

-149.2

-150.9

-149.1

61.800

59,2

60.8

59.1

60.9

110,515

319.2

320,8

319.1

320.9

155,275

579,2

580,8

579,1

580.9

190,070

799,2

800.8

799.1

800,9

197.435

848.2

849.8

848.1

849,9

100П

от -200 до +850

±1/±1.1

17.68

-199.8

-198.2

-199.9

-198.1

38,79

-150,8

-149,2

-150,9

-149.1

123.6

59.2

60.8

59,1

60.9

221.03

319,2

320.8

319,1

320.9

310.55

579,2

580,8

579,1

580.9

380.14

799.2

800.8

799,1

800,9

394.87

848.2

849.8

848.1

849,9

100Н

от -60 до +180

±0.3/±0,33

69.92

-59.24

-58,76

-59,27

-58.73

75,17

-48,24

-47,76

-48,27

-47,73

100

-0,24

0,24

-0.27

0.27

135.41

59,76

60,24

59.73

60,27

175.95

119,76

120,24

119.73

120.27

214.82

69.76

70.24

69.73

70,27

222.36

178,76

179,24

178.73

179.27

500Н

от -60 до +180

±0,3/±0.33

349.6

-59,24

-58.76

-59,27

-58.73

375.85

-48.24

-47,76

-48,27

-47,73

500

-0,24

0,24

-0,27

0,27

677.05

59.76

60.24

59,73

60,27

879.75

119.76

120,24

119.73

120.27

1074,1

69,76

70.24

69.73

70.27

1111,8

178.76

179,24

178,73

179,27

Контроллеры признаются годными, если для всех каналов измерений температуры с помощью внешних термометров сопротивлений, нормируемые статические характеристики которых регламентированы ГОСТ 6651-2009. и во всех проверочных точках выполняется неравенство: Тмин. < Тизм. < Тмакс

4.3.6 Проверка метрологических характеристик каналов воспроизведения напряжения постоянного тока

Проверку проводят для каналов:

-с резервированием или без резервирования:

- с барьерами искрозащиты (ВИЗ) или без барьеров искрозащиты (ВИЗ).

Проверку проводят путем измерений значений напряжения постоянного тока на выходе модуля, задаваемого но командам, подаваемым с персонального компьютера. Порядок проведения проверки следующий:

Изм

Лист

N докум.

Подпись

Дата

  • - установить DIP-переключатели, расположенные на верхней плате модуля в режим «IN1T»;

  • - собрать схему соединений при настройке модулей ввода/вывода DevLink-АЮ согласно рисунку А.1 приложения А;

  • -  включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт. к которому подключен модуль;

  • - включить питание;

  • - установить в окне программы DevLink Utility режим «INIT»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тип канала и диапазона измерений для всех каналов в соответствии с описанием типа:

-собрать схему измерений согласно рисунку А.3.1 или рисунку А.3.2 приложения А;

  • - на персональном компьютере установить значение напряжения постоянного тока для первой точки согласно таблице 7 и подтвердить подачу напряжения нажатием кнопки «Enter». На выходных клеммах 1-го канала модуля с помощью мультиметра измерить значение напряжения Иизм.

Далее соответствующий канал модуля проверяется в соответствии с изложенной методикой во всех остальных точках.

Таблица 7

Диапазон воспроизведения. В

Пределы допускаемой приведённой погрешности, %

Значение воспроизводимо-го напряжения.

В

Допускаемое значение напряжения при уровне бракования 0,8, В

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

Имин.

Имакс.

Имин.

Имакс.

от 0 до 5

±0.1/±0.11

0,15

0.146

0,154

0,146

0.154

0,25

0,246

0,254

0,246

0,254

1,25

1,246

1,254

1,246

1,254

2.5

2.496

2,504

2,496

2,504

3,75

3.746

3,754

3,746

3,754

4,75

4,746

4,754

4,746

4.754

5

4,996

5.004

4,996

5.004

от 0 до 10

±0.1/±0.11

0.1

0,092

0,108

0,091

0.109

0.5

0,492

0.508

0,491

0,509

2,5

2,492

2,508

2,491

2,509

5

4,992

5.008

4.991

5,009

7.5

7,492

7,508

7.491

7,509

9.5

9.492

9.508

9,491

9,509

10

9,992

10.008

9,991

10,009

Контроллеры признаются годными, если для всех каналов воспроизведения напряжения постоянного тока и во всех проверочных точках выполняется неравенство: и.мип. < иизм. < Имакс.

4.3.7 Проверка метрологических характеристик каналов воспроизведения силы постоянного тока

Проверку проводят для каналов:

-с резервированием или без резервирования;

-с барьерами искрозащиты (ВИЗ) или без барьеров искрозащиты (ВИЗ).

Проверку проводят путем измерений значений силы постоянного тока на выходе модуля. задаваемого по командам, подаваемым с персонального компьютера. Порядок проведения проверки следующий:

  • - установить DIP-переключатели, расположенные на верхней плате модуля в режим «INIT»; '

  • - собрать схему соединений при настройке модулей ввода/вывода DevLink-A10 согласно рисунку А.1 приложения А;

включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт. к которому подключен модуль;

  • - включить питание;

  • - установить в окне программы DevLink Utility режим «INIT»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

  • - открыть окно «Поверка»;

  • - выбрать соответствующий тип канала и диапазона измерений для всех каналов в соответствии с описанием типа;

-собрать схему измерений согласно рисунку А.3.1 или рисунку А.3.2 приложения А;

  • - на персональном компьютере установить значение силы постоянного тока для первой точки согласно таблице 7 и подтвердить подачу напряжения нажатием кнопки «Enter». На выходных клеммах 1-го канала модуля с помощью мультиметра измерить значение силы тока 1изм.

Далее соответствующий канал модуля проверяется в соответствии с изложенной методикой во всех остальных точках.

Таблица 8

Диапазон воспроизведения. мА

Пределы допускаемой приведённой погрешности, %

Значение вое-производимой силы тока. мА

Допускаемое значение силы тока при уровне бракования 0,8, мА

Без резервирования и/или БИЗ

С резервированием и/или БИЗ

1мин.

1макс.

1мин.

1макс.

От 0 до 20

±0.1/±0.11

0.1

0.084

0,116

0.082

0,118

1

0.984

1.016

0.982

1.018

5

4.984

5.016

4,982

5.018

10

9.984

10,016

9,982

10.018

15

14.984

15,016

14,982

15,018

19

18.984

19,016

18.982

19,018

20

19.984

20,016

19,982

20.018

От 4 до 20

±0.1/±0.11

4.1

4.087

4.113

4.086

4,114

4.8

4,787

4.813

4.786

4.814

8

7,987

8.013

7.986

8.014

12

11,987

12,013

11,986

12,014

16

15,987

16,013

15,986

16,014

19.2

19.187

19,213

19,186

19,214

20

19,987

20,013

19.986

20.014

Контроллеры признаются годными, если для всех каналов воспроизведения силы постоянного тока и во всех проверочных точках выполняется неравенство: 1мин. < 1изм. < Емакс.

Изм

Лист

N докум.

Подпись

Дата

4.3.8 Проверка метрологических характеристик измерительных каналов счета импульсов

Проверку проводят путем измерений количества импульсов, подаваемых с калибратора. Порядок проведения проверки следующий:

-собрать схему соединений при настройке модулей ввода/вывода DevLink-АЮ согласно рисунку А.4.1 или рисунку А.4.2 приложения А;

  • - включить компьютер и загрузить программу DevLink Utility, выбрать COM-порт, к которому подключен модуль:

  • - включить питание модуля:

  • - установить в окне программы DevLink Utility режим «IN1T»;

  • - нажать кнопку «Поиск модулей» в окне программы DevLink Utility и найти модуль в сети;

-открыть вкладку «Счетчики»;

  • - включить счетчик и обнулить значения для всех проверяемых каналов;

  • - подать с генератора 65535 импульсов с частотой 1000 Гц и амплитудой сигнала 24 В;

  • - по окончанию выдачи импульсов на экране персонального компьютера в окне программы DevLink Utility на вкладке «Счетчики» зафиксировать число подсчитанных импульсов.

Выполнить вышеуказанные операции по для всех проверяемых каналов.

Контроллеры признаются годными, если для всех каналов абсолютная погрешность измерений не превышает ±1 импульс.

4.3.9 Проверка метрологических характеристик каналов измерений интервалов времени

В соответствии с руководством по эксплуатации на процессорный модуль DevLink подключить контроллер к компьютеру по сети Ethernet и войти во вкладку «Удаленная консоль». которая отображает дату и время.

Выполнить сличение показаний часов контроллера с показаниями радиочасов. Зафиксировать значения. Через 24 часа повторить сличение.

Контроллеры признаются годными, если значение абсолютной среднесуточной погрешности хода часов (текущего времени) без внешней синхронизации (в автономном режиме) не превышает ±2 с.

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Примечание - В случае если проведена поверка отдельных измерительных каналов из состава контроллера с положительными результатами, в свидетельстве о поверке контроллера обязательно должен быть приведен перечень этих измерительных каналов.

Знак поверки наносится на свидетельство о поверке.

По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений. требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Изм

Лист

N докум.

Подпись

Дата

Приложение А (обязательное)

Схемы соединений для настройки и поверке контроллера DevLink

RS-485

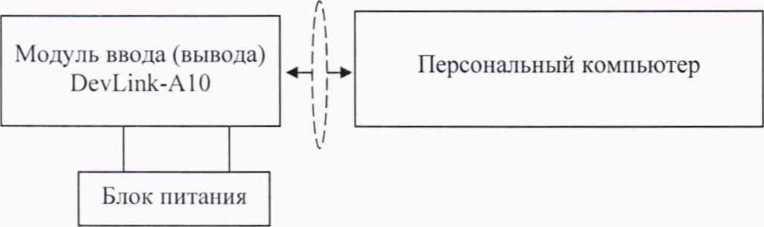

Рисунок А.1 - Схема соединений при настройке модулей ввода (вывода) DevLink-A10

RS-485

Ethernet

Рисунок А.2.1 - Схема соединений при проверке каналов измерений напряжения, тока, сопротивления и температуры

(процессорный модуль DevLink в составе с модулями ввода (вывода) DevLink-A10)

RS-485

Рисунок А.2.2 - Схема соединений при проверке каналов измерений напряжения, тока, сопротивления и температуры

Изм

Лист

N докум.

Подпись

Дата

(при наличии только модулей ввода (вывода) DevLink-A10)

Ethernet                   RS-485

Персональный компьютер

Л П 1 1 I 1

Процессорный модуль DevLink

Н

1 .

Модуль ввода (вывода)

DevLink-A10

1

П—*

11 ||

II || V

1

*■ Мультиметр

V

Блок питания

Блок питания

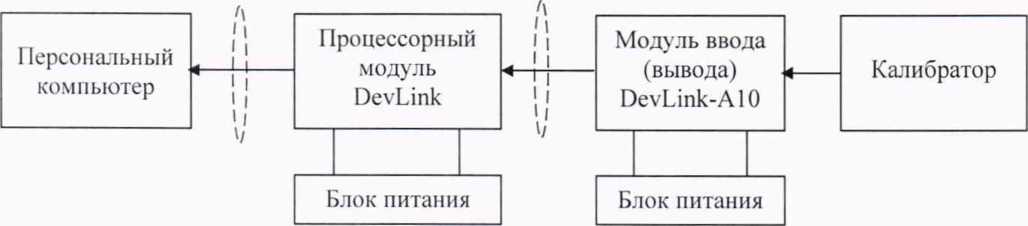

Рисунок А.3.1 - Схема соединений при проверке каналов выдачи тока и напряжения (процессорный модуль DevLink в составе с модулями ввода (вывода) DevLink-A10)

RS-485

d’ Мультиметр

Блок питания

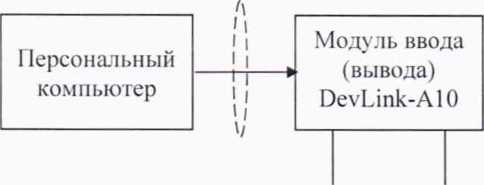

Рисунок А.3.2 - Схема соединений при проверке каналов выдачи тока и напряжения (при наличии только модулей ввода (вывода) DevLink-A10)

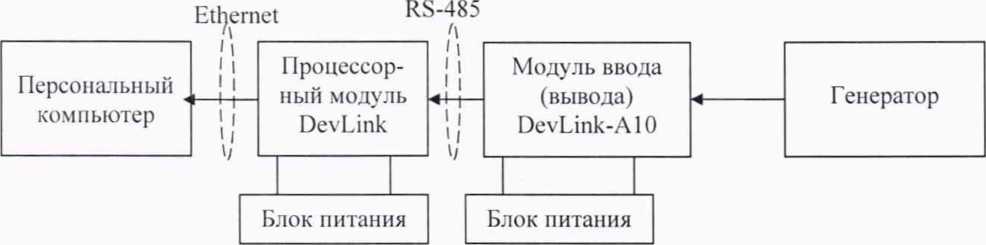

Рисунок А.4.1 - Схема соединений при проверке счёта импульсов (процессорный модуль DevLink в составе с модулями ввода (вывода) DevLink-A10)

Изм

Лист

N докум.

Подпись

Дата

RS-485

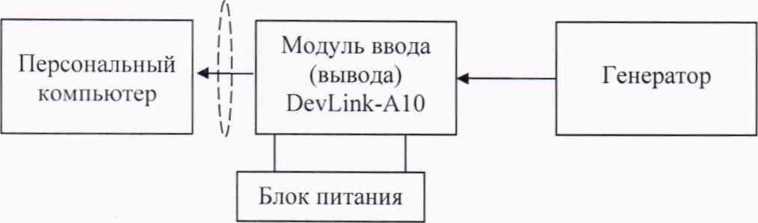

Рисунок A.4.2 - Схема соединений при проверке счёта импульсов (при наличии только модулей ввода (вывода) DevLink-A10)

Примечания для рисунков Приложения А:

  • 1) Для каналов измерений (воспроизведения) электрического напряжения и силы электрического постоянного тока с резервированием схему соединений выполнить в соответствии с руководством по эксплуатации на контроллер DevLink.

  • 2) Для каналов измерений (воспроизведения) электрического напряжения и силы электрического постоянного тока с барьерами искрозащиты подключение барьеров к контроллеру выполнить в соответствии с их эксплуатационной документацией.

Лист

N до кум.

Подпись

Дата

Лист

ЖАЯК.420000.002 МП

22

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
