Методика поверки «Газоанализаторы многоканальные DGC-06» (МП 242-2419-2021)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

И.о. генерального директора ФГУП «ВНИИ им. Д.И. Менделеева»

ЗАМЕСТИТЕЛЬ rCHEUh'^uV} ДА?

ХРИВЦОК

ДОВЕРЕННОСТЬ

ОТ 16 д

Государственная система обеспечения единства измерений Газоанализаторы многоканальные DGC-06 Методика поверки

МП 242- 2419-2021

И.о. руководителя

научно-исследовательского отдела государственных эталонов

в области физико-хим еских измерений

ФГУП «ВН1

_ А.В. Колобова ________202/; г.

Настоящая методика поверки распространяется на газоанализаторы многоканальные DGC-06, зав. №№ Е01476, Е01477, выпускаемые фирмой «MSR-Electronic GmbH», Германия, и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Основные средства поверки должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2019.

Метод, обеспечивающий реализацию методики поверки - прямое измерение поверяемым средством измерений величины, воспроизводимом стандартным образцом.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов газоанализаторов.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

• 3.1 При проведении поверки следует соблюдать следующие условия:

• -    температура окружающей среды, °C                                           20±5;

• -    относительная влажность воздуха, %                                       от 30 до 80;

• -     атмосферное давление, кПа                                            от 90,6 до 104,8.

• 4.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, Приказом Госстандарта от 14.12.2018 г. № 2664. эксплуатационной документацией на газоанализаторы, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки применяют средства, указанные в таблице 2.

  5.3 Допускается использование средств поверки, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью ^п.

Таблица 2 - Средства поверки

5.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением — действующие паспорта.

’Допускается использование стандартных образцов состава газовых смесей (ГС) утвержденного типа, не указанных в настоящей методики поверки, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого датчика, должно быть не более 1/3.

• 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 6.3 Должны выполняться требования охраны труда для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 6.4 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 года N 536.

• 7.1 При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

• -    соответствие комплектности (при первичной поверке) и маркировки требованиям эксплуатационной документации;

• -    отсутствие механических повреждений газоанализаторов и линий связи, влияющих на работоспособность;

• -     исправность органов управления.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -    выполнить мероприятия по обеспечению условий безопасности;

• -    проверить наличие паспортов и сроки годности ГС в баллонах под давлением;

• -    баллоны с ГС выдержать при температуре поверки не менее 24 ч;

• -     выдержать газоанализаторы при температуре поверки в течение не менее 4 ч;

• -    подготовить газоанализаторы к работе в соответствии с требованиями эксплуатационной документации;

подготовить к работе эталонные и вспомогательные средства поверки, указанные в разделе 5 настоящей Методики поверки, в соответствии с требованиями их эксплуатационной документации.

• 8.2 Опробование

Опробование газоанализаторов производится автоматически при включении электрического питания согласно эксплуатационной документации.

Результаты опробования считают положительными, если по окончании времени прогрева:

• - на дисплее контроллеров газоанализаторов выводятся текущие результаты измерений;

• - на аналоговом и цифровом выходах газоанализаторов есть соответствующие выходные сигналы;

• - отсутствует сигнализация об ошибках и неисправностях.

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализаторов. Встроенное ПО газоанализаторов идентифицируется посредством отображения номера версии ПО на дисплее газоанализатора через меню (номер версии встроенного ПО отображается на дисплее газоанализатора в меню «Display Parameter»);

Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений в сети Интернет.

- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО газоанализаторов считают положительным, если идентификационные данные соответствуют указанным в описании типа (приложение к Свидетельству об утверждении типа).

• 10.1 Определение основной погрешности

Определение основной погрешности газоанализатора производят в следующей последовательности:

а) собирают газовую схему, представленную на рисунке Б. 1 (Приложение Б);

б) на вход газоанализатора подают ГС (Приложение А, в зависимости от определяемого компонента) в последовательности:

• - №№ 1-2-3 (для определяемых компонентов для которых в Приложении А указаны ЗГС);

• - №№ 1 - 2 - 3 - 4 (для определяемых компонентов для которых в Приложении А указаны 4 ГС).

Время подачи каждой ГС не менее утроенного времени установления показаний, время подачи контролируют с помощью секундомера.

в) по показаниям дисплея контроллера газоанализатора фиксируют установившиеся показания газоанализатора при подаче каждой ГС;

г) рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле

С|=£’(1г4),                                    (1)

где lj      - установившееся значение выходного токового сигнала газоанализатора при пода

че i-ой ГС, мА;

С_в - верхний предел диапазона показаний определяемого компонента, объемная доля, млн’¹ (%) или довзрывоопасная концентрация, % НКПР.

д) значение основной абсолютной погрешности газоанализатора с датчиками PolyGard 2 Д_ь млн'¹ для диапазонов измерений для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

A_f = Q - С^д,                                      (2)

где C_t- - установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, млн’¹;

С^д - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля определяемого компонента, млн’¹.

2) значение основной абсолютной погрешности газоанализатора с датчиками PolyXeta 2 Aj, довзрывоопасная концентрация, % НКПР рассчитывают по формуле

Д₍= с'⁰⁰⁸⁾ - K_t ■ С^^пт\                           (3)

где С^(лов) - результат измерений довзрывоопасной концентрации поверочного компонента (пропана) при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

^.д(пов.)   _ _дей_{ствительное} значение довзрывоопасной концентрации поверочного компо

нента в i-й ГС, содержащей поверочный компонент, % НКПР;

Ki        - значение поправочного коэффициента для i-ой точки поверки, указанное в

приложении А.

Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС С_д, % НКПР, по значению объемной доли определяемого компонента, %, рассчитывают по формуле

_сд(% (об.д.)) -4--юо,

ЧЖПР

_/г.д(% (об.Д.))         (Z

^где                ■ ооъемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

Снкпр ■ объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ Р МЭК 60079-20-1-2011, %.

е) значение основной относительной погрешности газоанализатора %, для диапазонов измерений для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

• 10.2 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.10.1 при подаче ГС №1 и ГС № 3 (ГС № 4), в следующем порядке:

• 1) подать на датчик газоанализатора ГС № 3 (ГС № 4), зафиксировать установившееся значение показаний газоанализатора;

• 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

• 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию и ГС № 3 (ГС № 4) в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

• 11.1 Результаты определения основной погрешности и времени установления показаний считают положительными если определенные значения не превышают значений, указанных в Приложении В.

• 12.1 При проведении поверки оформляют протокол результатов поверки.

• 12.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца газоанализатора выдают свидетельство о поверке установленной формы.

При отрицательных результатах поверки вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца выдают извещение о непригодности установленной формы, с указанием причин непригодности.

Нанесение знака поверки на средство измерений не предусмотрено.

Приложение А

(обязательное) Характеристики ГС, используемых при поверке газоанализаторов MSR

А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов с датчиками Р<

Таблица А.2 - Технические характеристики ГС, используемых при поверке газоанализаторов с датчиками PolyGard 2

Примечания:

• 1) Изготовители и поставщики стандартных образцов газовых смесей должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2019.

• 2) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-Т;

• 3) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-К.

Таблица А.З - Значения коэффициентов пересчета на поверочный компонент (пропан) для газоанализаторов с датчиками PolyXeta 2

Приложение Б

(рекомендуемое)

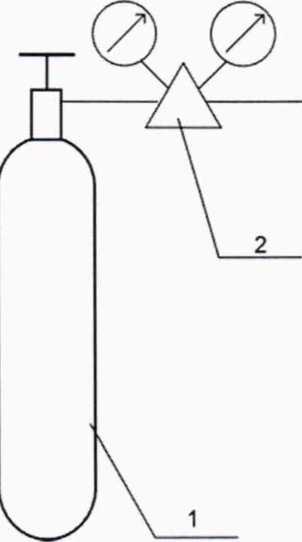

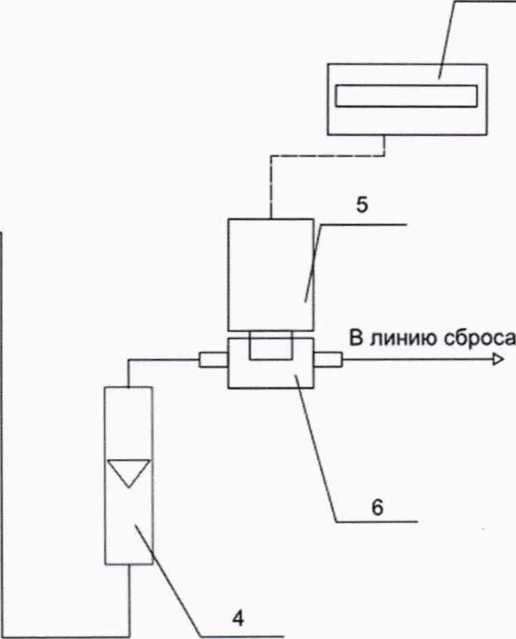

Схема подачи ГС при проведении поверки

1 - источник ГС (баллон с ГС, ГГП-1); 2 - редуктор баллонный (используется при подаче ГС от баллона); 3 - вентиль точной регулировки трассовый (используется при подаче ГС от баллона);

4 - ротаметр (индикатор расхода); 5 - датчик газоанализатора; 6 - насадка;

7 - контроллер газоанализатора

Рисунок Б.1 - Схема подачи ГС на газоанализаторы при проведении поверки

Приложение В

(обязательное) Основные метрологические характеристики Таблица В.1 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной по-

2

грешности датчиков

^{1 1} В скобках для каждого определяемого компонента указано значение ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88, ГН 2.2.5.1313-03, выраженное в единицах объемной доли, млн'¹ (пересчет выполнен для условий 20 °C, 101,3 кПа).

²⁾ В столбце «Назначение» приняты следующие обозначения:

• - «контроль ПДК» - в соответствии с приказом Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 г., в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент;

• - «При аварийных ситуациях» - не может быть применено для контроля ПДК. только ава-рийные выбросы.

Таблица В.2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной по-грешности датчиков PolyXeta 2

12
