Методика поверки «Модуль ввода аналоговых сигналов восьмиканальный ADC8S» (СЕМШ10.1008МП)

генерального директора -Петербург»

Т.М. Козлякова

2018 г.

УТВЕРЖДАЮ

МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ ВОСЬМИКАНАЛЬНЫЙ ADC8S

МЕТОДИКА ПОВЕРКИ

СЕМШ10.1008МП

2018 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ СПЕЦИАЛИСТОВ, ПРОВОДЯЩИХ ПОВЕРКУ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. СХЕМА РАБОЧЕГО МЕСТА ИСПЫТАНИЙ МОДУЛЯ ADC8S

ПРИЛОЖЕНИЕ Б. ПОВЕРОЧНЫЕ ТАБЛИЦЫ

Настоящая методика поверки предназначена для проведения первичной и периодической поверки (калибровки) модуля ввода аналоговых сигналов восьмиканального ADC8S (далее - модуль) на соответствие метрологических характеристик измерения параметров аналоговых сигналов: напряжения постоянного и переменного тока, частоты переменного тока, параметров кодовых сигналов переменного тока и интервалов времени в диагностических системах железнодорожной автоматики и телемеханики.

Интервал между поверками - 6 лет.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1

2.1 Перечень средств поверки приведен в таблице 2. Таблица 2

• 2.2 Персональный компьютер должен обладать конфигурацией не хуже, чем следующая:

• - компьютер с установленной ОС «Windows» версии не ниже «ХР SP3»;

• - центральный процессор архитектуры х86 или х64 с тактовой частотой от 2 ГГц;

• - плата расширения Advantech PCI-1611 или аналог;

• - последовательный порт RS-232;

• - оперативная память от 2 Гб;

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ СПЕЦИАЛИСТОВ, ПРОВОДЯЩИХ

• 3.1 Специалисты, проводящие поверку, должны быть аттестованы в качестве поверителей средств измерений.

• 3.2 Специалисты, проводящие поверку, должны иметь навыки работы на персональном компьютере.

При проведении поверки необходимо соблюдать требования безопасности, приведенные в руководствах по эксплуатации на средства поверки и поверяемый модуль.

Поверку модуля проводить при нормальных условиях применения согласно ГОСТ 22261:

• - температура окружающего воздуха                (20 ± 10) °C;

• - относительная влажность воздуха                   (30 - 80) %;

• - атмосферное давление                             (84 - 106) кПа.

Модуль подготавливается к поверке в соответствии с требованиями настоящей методики поверки и следующих документов:

-модуль ввода аналоговых сигналов восьмиканальный ADC8S. Руководство по эксплуатации. СЕМИНО. 1008РЭ,

• - стенд диагностики модулей габарита 3U. Руководство по эксплуатации. СЕМШ50.1003РЭ,

• - ПО «Метрология ADC8S». Руководство пользователя. 52133845.50 5230 106-04 91 01,

• - ПО «Утилита установки». Руководство пользователя. 52133845.50.5200 30-01.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие модуля следующим требованиям:

• - наличие маркировки (наименование изделия, товарный знак или наименование предприятия изготовителя, заводской порядковый номер, год изготовления, назначение индикаторов);

• - четкость всех надписей на поверяемом модуле;

• - чистота контактов разъемных соединителей;

• - прочность и целостность всех покрытий, обеспечивающих защиту от внешних воздействий;

• - отсутствие механических повреждений.

• 7.1.2 При невыполнении указанных требований модуль к дальнейшей поверке не допускается.

• 7.2.1 Собрать схему рабочего места по поверке модуля в соответствии с приложением А.

• 7.2.2 Включить питание модуля, средств поверки и персонального компьютера.

• 7.2.3 Если метрологическое программное обеспечение не установлено, установить его на компьютере с прилагаемого компакт-диска, следуя указаниям.

• 7.2.4 Запустить программу «Метрология ADC8S». Контролировать появление основного окна программы (см. рисунок 1). Контролировать наличие в правой части основного окна панели управления с кнопками и полями ввода исходных данных для измерений, в верхней части окна - кнопок выбора режимов измерений.

• 7.2.5 Последовательно войти в режимы «Постоянный ток», «Переменный ток», «Модулированный сигнал», «Кодовый сигнал». Контролировать возможность переключения режимов измерения.

• 7.2.6 Нажать кнопку «Версия ADC8S» в окне программы. Контролировать появление в строке статуса программы сообщения: «ADC8S. Версия ПО 5.40.243. Контрольная сумма F328».

• 7.2.7 Перейти в режим «Переменный ток». В полях ввода действительных значений «U, В» и «F, Гц» установить значение напряжения 5 В и значение частоты 50 Гц, соответственно.

Нажать кнопку «Ввод в калибратор». Убедиться, что на калибраторе выставлены введенные значения, а в статусной строке программы появилось сообщение: «На калибраторе включено переменное напряжение 5.0000 В, 0.0500 кГц».

гм» Гц 12

На каямбраторв вямечено переменное напряжение 5.80И В. 8.8750 кГц. кодоядя модуляция *КЖ*

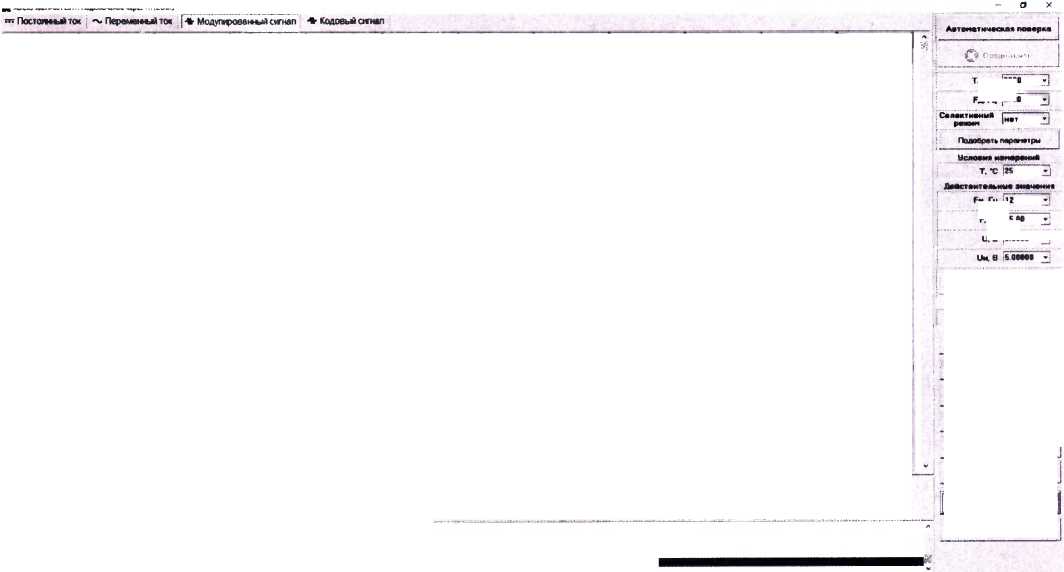

Рисунок 1 - Основное окно программы «Метрология ADC8S»

• 7.2.8 Нажать кнопку «Подобрать параметры». Убедиться, что в полях ввода «Ти, мс» и «Ед, Гц» установлены значения «1000». В поле повторных измерений «Ыизм» ввести «50».

Нажать кнопку «Измерить». Контролировать выполнение нескольких последовательных измерений, появление в таблице измерений новых записей.

• 7.2.9 Нажать кнопку «Остановить». Убедиться, что повторные измерения больше не производятся.

• 7.2.10 Переключиться последовательно на каждый канал, убедиться в наличии записей в таблице по всем каналам.

• 7.2.11  Нажать правой кнопкой мыши кнопку «Автоматическая поверка». В появившемся меню выбрать «Модулированный сигнал Модуляция 8 Гц -> Несущая 420 Гц». Убедиться, что программа автоматически переключилась в режим «Модулированный сигнал», количество повторных измерений равно 5, поля ввода действительных значений обновились, выставлены соответствующие показания на калибраторе и начаты измерения.

• 7.2.12 В течении 30-60 секунд программа должна осуществить по 5 измерений в 5 поверочных точках. В ходе измерений контролировать последовательную смену режимов, соответствие действительных значений в окне программы и на калибраторе.

• 7.2.13 По окончании измерений проверить наличие записей в таблице для всех каналов.

• 7.2.14 Выйти из программы, запустить её вновь. Убедиться, что значения полей ввода и записи в таблице сохранены.

• 7.2.15 Нажать кнопку «Очистить». В выпавшем меню выбрать пункт «Все таблицы». Контролировать очистку всех таблиц по всем каналам.

• 7.2.16 В случае невыполнения требований и функций, изложенных в п.п. 7.2.4 - 7.2.15 убедиться в правильности подключения стенда, наличии питания, необходимых соединений. Повторить п.п. 7.2.4 - 7.2.15.

При повторном невыполнении хотя бы одного из этих пунктов поверка прекращается.

• 7.2.17 При несовпадении в сообщении по п. 7.2.6 номера версии ПО или контрольной суммы модуль к поверке не допускается.

• 7.3.1 На панели «Калибратор» стенда нажать кнопку «Измерение Rbx», контролировать включение соответствующего светодиода. При этом на вход модуля подключается добавочное сопротивление Ro (эквивалентная электрическая схема представлена на рисунке 2).

  Модуль ADC8S			Стенд I-------------------1	Калибратор
  	1		1_________________1 Ro
  и2		Rbx		и1
  	т

Рисунок 2 - Схема измерения Rbx

• 7.3.2 Входное сопротивление модуля Rbx вычисляется по формуле:

Rbx = Ro-U₂/(Ui-U₂)                         (1)

где Ro - добавочное сопротивление 100 кОм ± 1 %,

U] - напряжение на выходе калибратора,

U₂ - напряжение, измеренное модулем.

• 7.3.3 Контролировать переключение программы и калибратора в режим «Постоянный ток» и установку действительного значения Ui = 5 В. После окончания измерений контролировать появление на закладках каналов основного окна программы значений входного сопротивления.

• 7.3.4  Нажать кнопку «Измерение Rbx» на панели «Калибратор» стенда, контролировать выключение соответствующего светодиода.

• 7.3.5 Входное сопротивление допускаемых к дальнейшей проверке модулей не должно быть менее 450 кОм.

• 7.4.1 Произвести очистку всех таблиц.

• 7.4.2 Нажать кнопку «Автоматическая поверка». Контролировать начало поверки: переход в режим «Постоянный ток», установку действительных значений в окне программы и на калибраторе, начало измерений.

• 7.4.3 Контролировать ход поверки, сверяя режим и поверяемые точки в окне программы и на калибраторе со значениями из соответствующей поверочной таблицы (см. приложение Б).

• 7.4.4 Контролировать результаты измерений и значения относительной погрешности для всех нормируемых параметров (см. таблицу 3). В случае выхода значения относительной погрешности измерения за допускаемые пределы, соответствующие ячейки в таблице и канал будут выделены красным.

• 7.4.5 После завершения измерений ознакомиться с результатами измерений и значениями погрешностей. Результаты поверки считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности не превышают значений, указанных в таблице 3.

Таблица 3 - Пределы допускаемых основных относительных погрешностей для различных видов измеряемых сигналов и параметров

Продолжение таблицы 3

• 7.4.6 Нажать кнопку «Отчёт». Контролировать формирование электронного документа, содержащего все результаты поверки. Убедиться, что отчет сформирован правильно. При необходимости отчет можно сохранить в файл или распечатать.

Примечание.

• - При необходимости перед началом автоматической поверки, количество и значения поверяемых точек, количество повторных измерений могут быть изменены.

• - Поверка в любой момент может быть остановлена.

• - Каждый этап автоматической проверки может быть выполнен отдельно от остальных.

• 8.1 Результаты поверки оформляются протоколом произвольной формы с приложением таблиц по форме указанной в Приложении Б.

• 8.2 Результаты поверки заносят в формуляр модуля.

• 8.3 Знак поверки при первичной поверке в виде наклейки наносится в формуляр, при периодической поверке - в виде наклейки на лицевую панель модуля.

• 8.4 В случае неудовлетворительных результатов поверки модуль признается непригодным к эксплуатации, оформляется извещение о непригодности.



  Н.М. Мурашева

Главный специалист отдела № 432

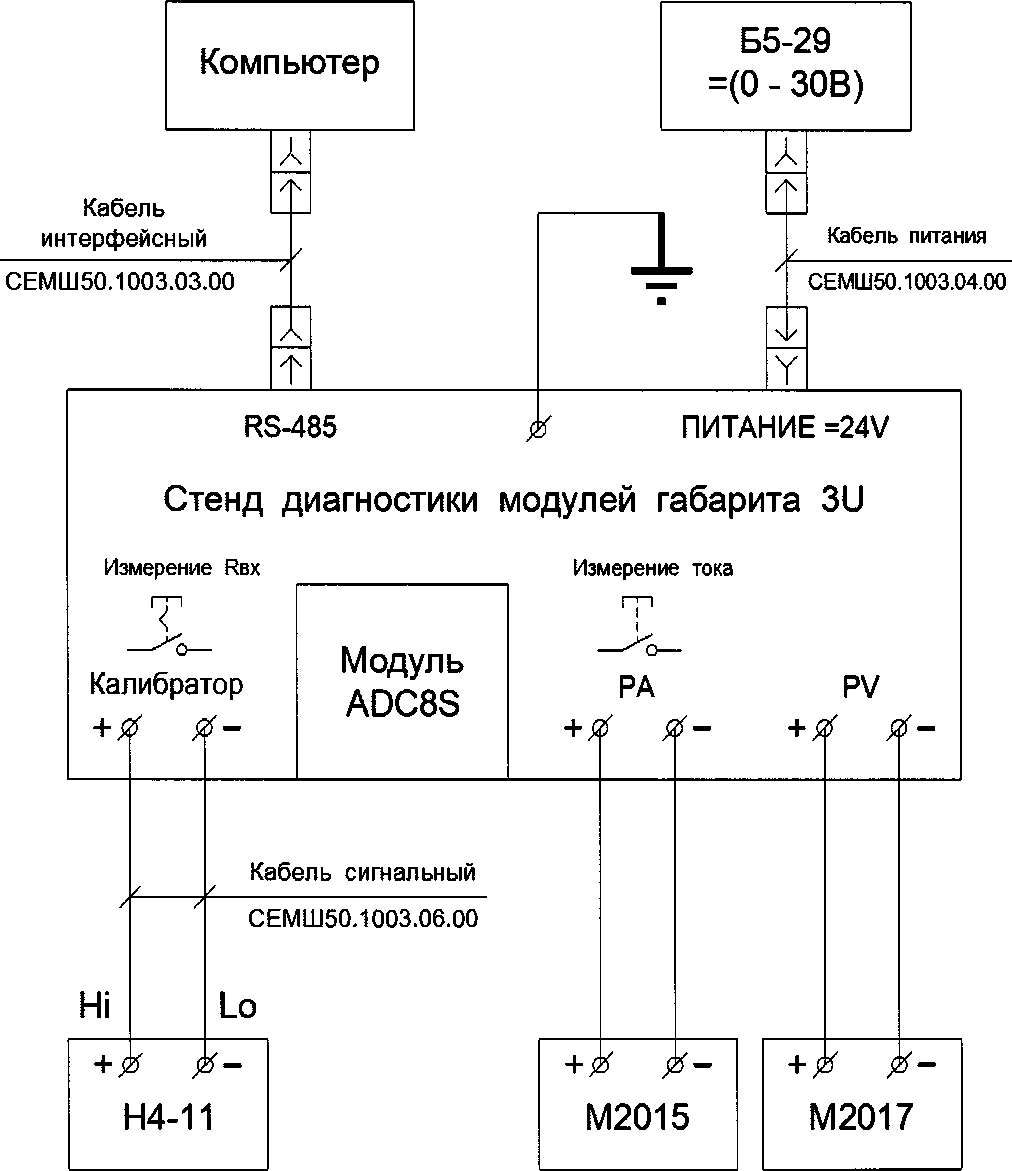

ПРИЛОЖЕНИЕ А. СХЕМА РАБОЧЕГО МЕСТА ИСПЫТАНИЙ МОДУЛЯ ADC8S

Калибратор                    Амперметр Вольтметр

Ниже приводятся поверочные таблицы Б.1 - Б.7 для каждого из различных видов поверяемых сигналов.

Таблица Б.1 - Напряжение постоянного тока положительной и отрицательной полярности в диапазоне (0,05 -7) В.__________________________________________________________

Поверяемая точка

Напряжение, В

-7

7

Таблица Б.2 - Среднеквадратическое значение напряжения переменного тока в диапазоне (0,03-5) В, частотой в диапазоне (10-1000) Гц.

Таблица Б.З - Среднеквадратическое значение напряжения переменного тока в диапазоне 0,03-5) В, частотой из ряда (25±2, 50±2, 75±2,125±2, 150±2, 175±3, 225±4, 275±7, 325±7) Гц

в селективном режиме измерения.

Таблица Б.4  - Среднеквадратическое значение напряжения амплитудно-

модулированного переменного тока в диапазоне (0,05-3,5) В, несущей частотой в диапазоне (400-1000) Гц и частотой модуляции 8 или 12 Гц.

Таблица Б. 5   - Среднеквадратическое значение напряжения амплитудно-

моАудированного переменного тока в диапазоне (0,05-3,5) В, несущей частотой из ряда (417-428, 472-483, 572-583, 717-728, 772-783) Гц и частотой модуляции 8 или 12 Гц в селектив-

ном режим измерения.

Таблица Б. 6 - Среднеквадратическое значение напряжения амплитудно-модулированного переменного тока в диапазоне (0,03-5) В, несущей частотой в диапазоне (25-75) Гц и кодовой импульсной модуляцией с длительностью импульсов и пауз от 100 до 1000 мс.

Таблица Б.7 - Среднеквадратическое значение напряжения в импульсе амплитудно-модулированного переменного тока в диапазоне (0,03-5) В, несущими частотами 25, 50 или 75 Гц и кодовой импульсной модуляцией с длительностью импульсов и пауз от 100 до 1000 мс в

селективном режиме измерения.
