Методика поверки «ГСИ. Счетчики жидкости турбинные PTF, PNF» (МП 208-074-2018)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ Заместитель директора производственной метрологии ФГУЙ "ВНИИМС"

< О._ж И

£> 4-

<75

Государственная система обеспечения единства измерений

Счетчики жидкости турбинные PTF, PNF

Методика поверки

МП 208-074-2018

Москва

2018

СОДЕРЖАНИЕ

• 1   Область применения

• 2   Нормативные ссылки

• 3   Термины, определения и сокращения

• 4   Операции поверки

• 5   Средства поверки

• 6   Требования безопасности...................................

• 7   Условия поверки

• 8   Подготовка к поверке

• 9   Проведение поверки

  • 9.1     Внешний осмотр

  • 9.2     Опробование

  • 9.3     Определение метрологических характеристик

• 10   Обработка результатов измерений

• 11 Оформление результатов поверки

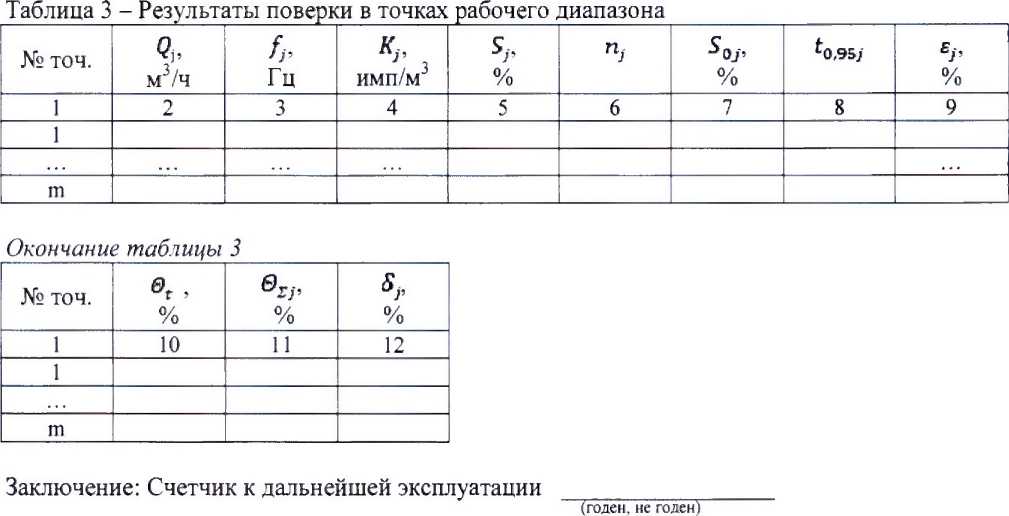

Приложение А (рекомендуемое) Форма протокола поверки рабочего счетчика

Приложение Б (рекомендуемое) Форма протокола поверки контрольного счетчика

Приложение В (рекомендуемое) Методика анализа результатов измерений

на наличие промахов

Приложение Г (справочное) Справочные материалы

Г.1 Квантиль распределения Стьюдента

Г.2 Коэффициенты линейного расширения и модули упругости

Настоящий документ распространяется на счетчики жидкости турбинные PTF, PNF (далее - счетчики) и устанавливает методику их первичной, периодической и внеочередной поверок с применением трубопоршневых поверочных установок или компакт-пруверов.

Счетчики, в составе которых отсутствует вторичный прибор (далее - ПВ), допускается поверять по МИ 3287- 2010 ТСИ. Преобразователи объемного расхода. Методика поверки".

Интервал между поверками - не более одного года.

В настоящей методике использованы ссылки на следующие нормативные документы:

РМГ 29-2013 ГСИ. Метрология. Основные термины и определения.

ГОСТ Р 8.736-2011 ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения.

ГОСТ 33-2016 Нефть и нефтепродукты. Прозрачные и непрозрачные жидкости. Определения кинематической и динамической вязкости.

ГОСТ 1756-2000 Нефтепродукты. Методы определения давления насыщенных паров.

ГОСТ 3900-85 Нефть и нефтепродукты. Методы определения плотности

Приказ Минпромторга России РФ №1815 от 02.07.2015 "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

МИ 3002-2006 ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок.

Р 50.2.076-2010 ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения.

СНиП 23-05-95 Естественное и искусственное освещение.

Примечание - При пользовании настоящего документа следует в установленном порядке проверить действие нормативных документов, перечисленных в Разделе 2. Если нормативный документ заменен или частично изменен, то следует руководствоваться положениями заменяющего или частично заменяющего документа. Если нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.

В настоящей методике приняты следующие термины, их определения и сокращения:

ГХ - градуировочная характеристика;

ИВК - измерительно-вычислительный комплекс, вычислитель расхода или измерительный контроллер, входящие в состав системы измерений, ТПУ или КП, установленные стационарно или монтируемые и применяемые только во время поверки счетчиков;

ТПУ - трубопоршневая поверочная установка;

КП - компакт-прувер;

MX - метрологические характеристики;

ПВ - прибор вторичный счетчика;

ПП - преобразователь плотности;

ПР - преобразователь объема и объемного расхода турбинный;

ПУ - поверочная установка (ТПУ или КП);

Поверочная жидкость - вода, нефть, сырая нефть или нефтепродукты;

СИ - средство измерений;

СКО - среднее квадратическое отклонение.

Рабочий счетчик- счетчик, применяемый для измерений количества рабочей среды при эксплуатации в составе системы измерений;

Контрольный счетчик - счетчик, применяемый для контроля метрологических характеристик рабочих счетчиков.

4.1 При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1 - Операции поверки

5 СРЕДСТВА ПОВЕРКИ

• 5.1 При проведении поверки применяют средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки и их метрологические характеристики

5.2 Используемые средства поверки должны быть поверены и иметь действующие свидетельства о поверке или знаки поверки.

• 5.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью, указанных в п.5.1.

• 6.1 При проведении поверки соблюдают требования безопасности, определяемые следующими документами:

• - Трудовой Кодекс Российской Федерации;

• - ПБ 08-624-03 "Правила безопасности в нефтяной и газовой промышленности";

• -  "Правила технической эксплуатации электроустановок потребителей" (утверждены приказом № 6 Минэнерго РФ от 13.01.03 г.);

• - ПОТ Р М-016-2001, РД 153-34.0-03.150-00 (с изм. 2003) "Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок";

• - "Правила устройства электроустановок (ПУЭ) потребителей" (6-е изд., 7-е изд.);

• - правила безопасности при эксплуатации средств поверки, приведенные в эксплуатационной документации;

• - инструкции по охране труда, действующие на объекте.

• 6.2 Наибольшее давление поверочной жидкости при поверке не должно превышать значения, указанного в эксплуатационной документации на оборудование и применяемые СИ. Использование элементов монтажа или шлангов, не прошедших гидравлические испытания, запрещается.

• 6.3 На трубопроводах, заполненных нефтью или нефтепродуктами, применяют приборы взрывозащищенного исполнения, на которых нанесены четкие надписи и маркировка, подтверждающие безопасность их применения.

• 6.4  К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ. При необходимости предусматривают лестницы и площадки, соответствующие требованиям безопасности.

• 6.5  Освещенность в месте проведения поверки должна соответствовать санитарным нормам согласно СНиП 23-05-95.

• 6.6 Управление оборудованием и средствами поверки производят лица, прошедшие обучение и проверку знаний требований безопасности и допущенные к обслуживанию системы измерений.

• 6.7 При появлении течи поверочной жидкости, загазованности и других ситуаций, нарушающих процесс поверки, поверка должна быть прекращена.

• 7.1 При проведении поверки счетчиков соблюдают следующие условия:

  • 7.1.1 Поверку проводят на месте эксплуатации в составе измерительной системы в комплекте с элементами измерительных линий либо в составе испытательных, поверочных и калибровочных комплексов, использующих жидкости-заменители рабочих сред.

  • 7.1.2 Отклонение объемного расхода поверочной жидкости от установленного значения в процессе поверки не должно превышать 2,5 %.

  • 7.1.3 Изменение температуры поверочной жидкости в ПУ и в поверяемом счетчике за время измерения не должно превышать 0,2 °C.

  • 7.1.4  Диапазоны рабочего давления и объемного расхода определяются типоразмером поверяемого счетчика, рабочим диапазоном объемного расхода средств поверки и технологическими требованиями.

  • 7.1.5  При использовании в качестве поверочной жидкости нефти или нефтепродуктов объемная доля воды не должна превышать 5 %.

  • 7.1.6 Содержание свободного газа не допускается.

  • 7.1.7  Для обеспечения безкавитационной работы избыточное давление в трубопроводе после поверяемого счетчика, P_min, МПа, должно быть не менее вычисленного по формуле

Р > 2 ■ ДР_а + 2,06- Р₂                                 (1)

где ДР/ - падение давления на счетчике, МПа, (из эксплуатационной документации счетчика);

Р2 - давление насыщенных паров в поверочной жидкости при максимальной ее температуре в процессе поверки, МПа. Для нефтепродуктов определяют согласно ГОСТ 1756, для воды и других жидкостей - на основании справочных данных.

• 7.2 Регулирование объемного расхода проводят при помощи регуляторов расхода, расположенных на выходе ПУ и (или) на измерительных линиях. Допускается вместо регуляторов расхода использовать запорную арматуру.

• 8.1 Проверяют наличие действующих свидетельств о поверке или знаков поверки на все средства поверки.

• 8.2  Если в комплект поверяемого счетчика входит прибор вторичный теплоэнергоконтроллер ИМ2300 или другой измерительно-вычислительный комплекс, счетчик импульсов, средство обработки информации (далее - ПВ), то выполняют его поверку в соответствии с нормативным документом на поверку.

• 8.3 Проверяют правильность монтажа средств поверки и поверяемого счетчика. Если в состав счетчика входит ПВ, то отсоединяют ПВ от преобразователя объема и объемного расхода турбинного (далее - ПР) и подключают ПР к ИВК (средству поверки).

• 8.4  Подготавливают средства поверки согласно указаниям технической документации.

• 8.5 Вводят в память ИВК или проверяют введенные ранее данные, необходимые для обработки результатов поверки.

• 8.6 Проверяют отсутствие газа в измерительной линии с поверяемым счетчиком и ПУ, а также в верхних точках трубопроводов. Для этого устанавливают объемный расход поверочной жидкости в пределах диапазона измерений поверяемого счетчика и приоткрывают краны, расположенные в высших точках измерительной линии и ПУ. Проводят 1-3 раза запуск поршня, удаляя после каждого запуска газ. Считают, что газ (воздух) отсутствует полностью, если из кранов вытекает струя поверочной жидкости без газовых пузырьков.

• 8.7 При рабочем давлении проверяют герметичность системы, состоящей из поверяемого счетчика и ПУ. При этом не допускается появление капель или утечек поверочной жидкости через сальники, фланцевые, резьбовые или сварные соединения при наблюдении в течение 5 мин.

• 8.8 Проверяют герметичность задвижек, через которые возможны утечки поверочной жидкости, влияющие на результаты измерений при поверке.

• 8.9 Проверяют герметичность устройства пуска и приема поршня ПУ в соответствии с технической документацией.

• 8.10 Проверяют стабильность температуры поверочной жидкости. Температуру поверочной жидкости считают стабильной, если ее изменение в ПУ и в поверяемом счетчике не превышает 0,2 °C за время измерения.

• 8.11 Определяют плотность поверочной жидкости за время поверки одним из следующих методов:

• - с помощью поточного плотномера;

• - в испытательной лаборатории либо расчетным методом по аттестованной методике (методу) выполнения измерений. Для нефти и нефтепродуктов - по ГОСТ 3900 с учетом Рекомендации по метрологии Р 50.2.076;

• 8.12 Определяют кинематическую вязкость поверочной жидкости за время поверки одним из следующих методов:

• - с помощью поточного вискозиметра;

• - в испытательной лаборатории либо расчетным методом по аттестованной методике (методу) выполнения измерений. Для нефти и нефтепродуктов - по ГОСТ 33.

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают соответствие поверяемого счетчика следующим требованиям:

• - комплектность соответствует указанной в технической документации;

• -  отсутствуют механические повреждения и дефекты, препятствующие применению;

• - надписи и обозначения на поверяемом счетчике четкие и соответствуют требованиям технической документации.

• 9.2.1 Опробование поверяемого счетчика проводят совместно со средствами поверки.

• 9.2.2 Устанавливают объемный расход поверочной жидкости в пределах рабочего диапазона измерений расхода поверяемого счетчика.

• 9.2.3 Наблюдают на дисплее ИВК значения следующих параметров:

• - частоты выходного сигнала поверяемого счетчика;

• - объемного расхода поверочной жидкости;

• - температуры и давления поверочной жидкости в поверяемом счетчике;

• - температуры и давления поверочной жидкости на входе и выходе ТПУ или температуры и давления поверочной жидкости в КП;

• - температуры планки крепления детекторов или инварового стержня КП;

• - кинематической вязкости поверочной жидкости (при наличии преобразователя вязкости);

• - плотности, температуры и давления поверочной жидкости в ПП.

• 9.2.4 Запускают поршень ПУ. При срабатывании первого детектора наблюдают за началом отсчета импульсов выходного сигнала поверяемого счетчика, при срабатывании второго детектора - за окончанием отсчета импульсов. Для двунаправленных ТПУ проводят те же операции при движении поршня в обратном направлении.

• 9.3.1 При поверке счетчика определяют следующие MX:

• - коэффициенты преобразования счетчика в точках рабочего диапазона объемного расхода;

• - среднее значение коэффициента преобразования счетчика в рабочем диапазоне объемного расхода (для случая реализации ГХ счетчика в виде постоянного среднего коэффициента преобразования);

• - границы относительной погрешности рабочего счетчика в рабочем диапазоне объемного расхода;

• - границы относительной погрешности контрольного счетчика в точках рабочего диапазона объемного расхода.

• 9.3.2 Определение MX поверяемого счетчика проводят не менее чем в трёх точках рабочего диапазона объемного расхода, соответствующего технологическим условиям по месту эксплуатации счетчика (значение рабочего диапазона объемного расхода указывает владелец счетчика в заявлении, оформленном в произвольной форме). Значения объемного расхода (точки рабочего диапазона) рекомендуется выбирать с интервалом не более 20 % от максимального значения объемного расхода поверяемого счетчика.

В каждой точке рабочего диапазона измерений объемного расхода для рабочего счетчика проводят не менее пяти измерений, для контрольного счетчика проводят не менее семи измерений.

Последовательность выбора точек расхода может быть произвольной.

• 9.3.3 Для определения коэффициента преобразования поверяемого счетчика устанавливают выбранное значение объемного расхода по показаниям поверяемого счетчика и проводят предварительное измерение для уточнения значения установленного объемного расхода.

Запускают поршень ПУ. При срабатывании второго детектора регистрируют время между срабатываниями первого и второго детекторов, количество импульсов выходного сигнала поверяемого счетчика.

Объемный расход поверочной жидкости через поверяемый счетчик вычисляют по формуле (9).

При необходимости проводят корректировку значения объемного расхода регулятором расхода или запорной арматурой

• 9.3.4 После стабилизации объемного расхода в соответствии с 7.1.2 и стабилизации температуры поверочной жидкости в соответствии с 7.1.3 проводят необходимое количество измерений.

Запускают поршень ПУ. При срабатывании первого детектора ИВК начинает отсчет импульсов выходного сигнала поверяемого счетчика и времени, при срабатывании второго детектора - заканчивает.

Если количество импульсов выходного сигнала поверяемого счетчика за время между срабатываниями детекторов ПУ меньше 10000, то ИВК должен определять количество импульсов с долями.

Для определения средних значений за время измерения ИВК периодически фиксирует значения следующих параметров:

• - температуры поверочной жидкости на входе и выходе ТПУ или в КП;

• - давления поверочной жидкости на входе и выходе ТПУ или в КП;

• - температуры планки крепления детекторов или инварового стержня КП;

• - температуры поверочной жидкости в поверяемом счетчике;

• - давления поверочной жидкости в поверяемом счетчике;

• - плотность поверочной жидкости, измеренную ПП;

• - температуру поверочной жидкости в ПП;

• - давление поверочной жидкости в ПП;

• - кинематическую вязкость поверочной жидкости, измеренную преобразователем вязкости (при наличии преобразователя вязкости).

Перечень параметров допускается изменять в зависимости от алгоритмов, реализованных в ИВК.

При использовании термометров и манометров с визуальным отсчетом допускается фиксировать температуру и давление один раз за время измерения.

Для однонаправленной ТПУ прохождение поршня от одного детектора до другого принимают за одно измерение.

Если для двунаправленной ТПУ определена вместимость калиброванного участка как сумма вместимостей в обоих направлениях, то за одно измерение принимают движение поршня в прямом и обратном направлении, количество импульсов и время прохождения поршня в прямом и обратном направлениях суммируют.

Если для двунаправленной ТПУ определена вместимость калиброванного участка для каждого направления, то за одно измерение принимают движение поршня в каждом направлении.

При наличии у ТПУ двух и более пар детекторов допускается использовать две и более пары детекторов.

При использовании КП допускается за результат измерения считать среднее значение результатов измерений для нескольких проходов поршня (не более 20).

• 9.3.5 Результаты измерений заносят в протокол. Рекомендуемая форма протокола поверки рабочего счетчика приведена в приложении А, контрольного счетчика - в приложении Б. Допускается в таблицах протокола удалять ненужные и добавлять необходимые столбцы и строки.

При заполнении протокола полученные результаты измерений и вычислений округляют в соответствии с таблицей 3.

Таблица 3 - Точность представления результатов измерений и вычислений

рекомендованного количества значащих цифр, то число округляют до целого.

• 10.1 Объем жидкости, прошедшей через поверяемый счетчик за время i-ro измерения в j-й точке рабочего диапазона объемного расхода К,-,, м³, вычисляют по формуле

V sV - К • /Г ..-К  .. • ЙГ ..

Ji     0            рпу/: “tay* риу:

где Vo - вместимость калиброванного участка ПУ при стандартных (базовых) условиях (t = 15 °C или 20 °C и Р_ИЗб ⁼ 0 МПа), м³. Значение берут из свидетельства о поверке или сертификата калибровки ПУ;

~ коэффициент, учитывающий влияние температуры на вместимость ПУ при i-м измерении в j-й точке диапазона расхода, который определяют по формуле (3);

^_ коэффициент, учитывающий влияние давления на вместимость ПУ при i-м измерении в j-й точке диапазона расхода, который определяют по формуле (5). Вариант вычислений выбирают в соответствии с методикой, по которой была проведена поверка ПУ;

• - коэффициент, учитывающий влияние разности температуры в ПУ и поверяемом счетчике на объем жидкости при i-м измерении в j-й точке диапазона расхода, который определяют по формуле (7);

• - коэффициент, учитывающий влияние разности давления в ПУ и поверяемом счетчике на объем жидкости при i-м измерении в j-й точке диапазона расхода, который определяют по формуле (8)

  где

  где

  где

  где

• - коэффициент линейного расширения материала стенок калиброванного участка ПУ, 1/°С. Значение берут из технической документации на ПУ или определяют в соответствии с таблицей Г.2 приложения Г;

• - коэффициент линейного расширения материала планки крепления детекторов или инварового стержня, 1/°С. Значение берут из технической документации на КП или определяют в соответствии с таблицей Г.2 приложения Г;

• - значение температуры 15 или 20 °C, соответствующее стандартным (базовым) условиям. Принимают в соответствии со свидетельством о поверке или сертификатом калибровки ПУ;

  ^CTJt

• - температура планки крепления детекторов или инварового стержня за время i-ro измерения в j-й точке рабочего диапазона объемного расхода (при отсутствии датчика температуры принимают равной температуре окружающей среды), °C;

• - средняя температура жидкости в ПУ за время i-ro измерения в j-й точке диапазона расхода, °C. При применении ТПУ определяют по формуле

^Csyji          2      ’                                               vH

^Bxnyji' ^выхпя! ^_ температура поверочной жидкости на входе и выходе ТПУ за время i-ro измерения в j-й точке рабочего диапазона объемного расхода, °C.

(^{1 +} ^Ц^£'^РпУЛ^ВаР^ИаНТ1

( ^{1 +} &s ’ ^вариант²

• - внутренний диаметр калиброванного участка ПУ (значение берут из технической документации на ПУ), мм;

• - толщина стенок калиброванного участка ПУ (значение берут из технической документации на ПУ), мм;

• - модуль упругости материала стенок калиброванного участка ПУ (значение берут из технической документации на ПУ или определяют в соответствии с таблицей Г.2 приложения Г), МПа;

• - среднее давление жидкости в ПУ за время i-ro измерения в j-й точке диапазона расхода, МПа. При применении ТПУ определяют по формуле

  где

  р     р

  Bxnyji’ ^rBbEtnyji

давление поверочной жидкости на входе и выходе ТПУ за время i-го измерения в j-й точке рабочего диапазона объемного расхода, МПа.

” температура жидкости в счетчике за время i-ro измерения в j-й точке диапазона расхода, °C;

~ коэффициент объемного расширения жидкости для i-ro измерении в j-й точке диапазона расхода, 1/°С. Для нефти и нефтепродуктов определяют в соответствии с Р 50.2.076, для воды принимают равным 2,6-10’⁴.

= ¹ + Гж/г ■ (^РпуД “ ^Fc-*j J где P^ji - давление жидкости в счетчике за время i-ro измерения в j-й точке диапазона расхода, МПа.

у_ж/1 ^_ коэффициент сжимаемости жидкости для i-ro измерении в j-й точке диапазона расхода, 1/МПа. Для нефти и нефтепродуктов определяют в соответствии с Р 50.2.076, для воды принимают равным 4,91 • 10'⁴.

Вычисление объема жидкости, прошедшей через поверяемый счетчик за время измерения, допускается проводить согласно алгоритму, реализованному в ИВК, прошедшему испытания для целей утверждения типа.

• 10.2 Объемный расход поверочной жидкости через поверяемый счетчик за время i-ro измерения в j-й точке диапазона объемного расхода, м³/ч, вычисляют по формуле

^=^-36ОС,                            (9)

где        - объем жидкости, прошедший через поверяемый счетчик за время i-ro

измерения в j-й точке диапазона расхода, м³;

Тц - время i-ro измерения в j-й точке диапазона расхода, с.

• 10.3 Объемный расход поверочной жидкости через поверяемый счетчик в j-й точке диапазона объемного расхода, Qj, м³/ч, вычисляют по формуле

Qj =                                      (Ю)

где iij - количество измерений в j-й точке рабочего диапазона объемного расхода.

• 10.4 Частоту выходного сигнала поверяемого счетчика для i-ro измерения в j-й точке рабочего диапазона объемного расхода, Гц, вычисляют по формуле

где        - количество импульсов от поверяемого счетчика за время i-ro измерения в j-

й точке рабочего диапазона объемного расхода, имп.

• 10.5 Частоту выходного сигнала поверяемого счетчика в j-й точке рабочего диапазона объемного расхода, fj, Гц, вычисляют по формуле

y-ⁿj f..

fl -                                             (12)

• 10.6 Коэффициент преобразования поверяемого счетчика для i-ro измерения в j-й точке рабочего диапазона объемного расхода, имп/м³, вычисляют по формуле

03)

• 10.7 Коэффициент преобразования поверяемого счетчика в j-й точке рабочего диапазона объемного расхода, А), имп/м³, вычисляют по формуле

_{к =}                                        (14)

J       nj

• 10.8 Среднее значение коэффициента преобразования поверяемого счетчика в рабочем диапазоне объемного расхода, Кд, имп/м³ (для случая реализации ГХ счетчика в виде постоянного среднего коэффициента преобразования), вычисляют по формуле

(15)

- количество точек расхода.

• 10.9 Среднее значение кинематической вязкости поверочной жидкости за время поверки, v, мм /с вычисляют по формуле

{—¹ * принял ич иипре о б разо вате ля вязкости

пр иотсутствиип р ео бразо вате ля вязко сти

где Vji - кинематическая вязкость поверочной жидкости для i-ro измерения в j-й точке рабочего диапазона объемного расхода, мм²/с;

v_H,v_K - кинематическая вязкость поверочной жидкости, определенная в испытательной лаборатории в начале и в конце поверки соответственно, мм²/с.

• 10.10 СКО результатов измерений в j-й точке рабочего диапазона объемного расхода,   %,определяют по формуле



-■100 i

• 10.11 Проверяют выполнение условия:

S_s<S^_aB                                   (18)

где S_J30lI - предельно допускаемое значение СКО в соответствии с описанием типа счетчика, %.

• 10.12  При выполнении условия (18) продолжают обработку результатов измерений.

При невыполнении условия (18) выявляют наличие промахов в полученных результатах измерений, согласно приложения В. Выявленный промах исключают и проводят дополнительное измерение.

При отсутствии промахов выявляют и устраняют причины, вызвавшие невыполнение условия (18) и повторно выполняют измерения.

• 10.13 СКО среднего значения результатов измерений в j-й точке рабочего диапазона объемного расхода, S_Oj, %,определяют по формуле



(19)

объемного расхода,   %,определяют по формуле

S₀=max(s_0/)                                  (20)

• 10.15 Границу случайной погрешности поверяемого счетчика в j-й точке рабочего диапазона объемного расхода при доверительной вероятности Р=0,95, e_f, %, вычисляют по формуле

⁶/^=tO,95J '^OJ>                                           (21)

где        - квантиль распределения Стьюдента для количества измерений

(определяют по таблице Г.1 приложения Г).

• 10.16 Границу случайной погрешности поверяемого счетчика в рабочем диапазоне объемного расхода при доверительной вероятности Р=0,95, £, %, определяют по формуле

Е=тах(Е_;)                                    (22)

• 10.17 Границу неисключенной систематической погрешности поверяемого счетчика в рабочем диапазоне объемного расхода, %, определяют по формуле

= 1,1 ■ 7_@2_о+@2_о+@2_+@2₊₀2_вк+02_в (23) где 0_ГО - граница суммарной неисключенной систематической погрешности ПУ, %. Значение берут из свидетельства о поверке или сертификата калибровки ПУ;

®_vo - граница неисключенной систематической погрешности определения среднего значения вместимости ПУ, %; Значение берут из свидетельства о поверке или сертификата калибровки ПУ. Для ТПУ с двумя и более парами детекторов берут наибольшее значение (из числа использующихся при поверке).

0_ИВК - предел допускаемой относительной погрешности преобразования входных электрических сигналов в значение коэффициента преобразования ИВК (средства поверки), %. Значение берут из свидетельства или протокола поверки ИВК;

®пв ^_ предел допускаемой относительной погрешности преобразования входных электрических сигналов в значение объема рабочей среды ПВ, %. Значение берут из свидетельства или протокола поверки ПВ. Значение принимают равным нулю в случае если в состав счетчика ПВ не входит;

- граница неисключенной систематической погрешности, обусловленной видом аппроксимации градуировочной характеристики поверяемого счетчика в рабочем диапазоне объемного расхода, %. Определяют по формуле

®t=Pxn«x ■ 100 ■                                          (25)

где       - предел допускаемой абсолютной погрешности СИ температуры,

установленных в ПУ, °C. Значение берут из свидетельства о поверке СИ температуры;

At - предел допускаемой абсолютной погрешности СИ температуры, установленного около поверяемого счетчика, °C. Значение берут из свидетельства о поверке СИ температуры;

Ржт» ^_ максимальное значение коэффициента объемного расширения поверочной жидкости за время поверки, 1/°С, которое определяют по формуле

Д_кши=тах(Д_к.₁₁)                                 (26)

• 10.18 Границу неисключенной систематической погрешности поверяемого счетчика, использующегося в качестве контрольного, в j-й точке рабочего диапазона объемного расхода, %, определяют по формуле

  (27)

= 1Л ■

• 10.19 Границу относительной погрешности поверяемого счетчика в рабочем диапазоне объемного расхода <5, %, определяют по формулам

если — < 0,8 So

если0,8 < — < 8

s₀

если — > 8

So

- суммарное СКО результатов измерений в рабочем диапазоне объемного расхода, %, которое определяют по формуле

% =

- СКО суммы неисключенных систематических погрешностей, %, которое определяют по формуле

• 5 = J ^gs°          ⁺⁸йвк

- коэффициент, зависящий от соотношения случайной и неисключенной систематической погрешностей, который определяют по формуле

f

^S 5_s*Sg’

• 10.20 Границу относительной погрешности поверяемого счетчика, использующегося в качестве контрольного, в j-й точке рабочего диапазона объемного расхода,^-, %, определяют по формулам

г

- суммарное СКО результатов измерений в j-й точке рабочего диапазона объемного расхода, %, которое определяют по формуле

- СКО суммы неисключенных систематических погрешностей в j-й точке рабочего диапазона объемного расхода, %, которое определяют по формуле

$ _        ^+st МЬк +°пв                              (34)

- коэффициент, зависящий от соотношения случайной и неисключенной систематической погрешностей, который определяют по формуле

(35)

10.21 Проверяют выполнение условий

в <                                          (36)

(37)

5_ДОП ^_ предел допускаемой относительной погрешности в диапазоне объемного расхода в соответствии с описанием типа счетчика, %;

<5;_ДОП - предел допускаемой относительной погрешности в точке диапазона объемного расхода в соответствии с описанием типа счетчика, %.

Если условия (36), (37) не выполняются, то рекомендуется:

• - увеличить количество точек в рабочем диапазоне объемного расхода;

• - увеличить количество измерений в точках рабочего диапазона объемного расхода;

• - увеличить количество проходов поршня за одно измерение (при поверке по КП);

• - уменьшить рабочий диапазон объемного расхода.

При повторном невыполнении условий (36), (37) поверку прекращают.

• 11.1 Результаты поверки счетчика оформляют протоколом в двух экземплярах по форме, приведенной в приложении А для рабочего счетчика, в приложении Б - для контрольного счетчика. Для контрольно-резервного счетчика оформляют оба протокола.

При оформлении протоколов средствами вычислительной техники или вручную допускается формы протоколов представлять в измененном виде.

• 11.2 При положительных результатах поверки счетчика оформляют свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

В свидетельстве указывают пределы допускаемой относительной погрешности в диапазоне расхода - для рабочих и контрольных счетчиков; пределы допускаемой относительной погрешности в точках диапазона расхода - для контрольных счетчиков.

Для расширения рабочего диапазона вязкости рабочей жидкости допускается использовать семейство градуировочных характеристик, определенных в межповерочный интервал при нескольких значениях вязкости.

Протокол поверки является обязательным приложением к свидетельству о поверке.

• 11.3 Выполняют пломбирование счетчиков.

• 11.4 При отрицательных результатах поверки счетчик к эксплуатации не допускают, действующее свидетельство о предыдущей поверке аннулируют и оформляют извещение о непригодности в соответствии с Приказом Минпромторга России от 02 июля 2015 г. №1815.

Начальник отдела 208 ФГУП "ВНИИМС"

Начальник сектора ФГУП "ВНИИМС"

Б.А. Иполитов

В. И. Никитин

Н.В. Сумцов

(рекомендуемое)

ПРОТОКОЛ №__

поверки рабочего счетчика с помощью ПУ

Место проведения поверки:_____________________________________________________

Счетчик:    Тип ПР__________________________ Зав. №__________

Тип вторичного прибора___________ Зав. № ___________

ПУ:             Тип____________________________ Зав. № __________

ИВК:       Тип____________________________ Зав. №

Поверочная жидкость___________________________ Вязкость, мм²/с, ~

Таблица 1- Исходные данные

Таблица 2 - Результаты измерений и вычислений

Окончание таблицы 2

Таблица 3 - Результаты поверки в точках рабочего диапазона

Таблица 4 - Результаты поверки в рабочем диапазоне

Заключение: Счетчик к дальнейшей эксплуатации ________________

(годен. не годен)

Подпись лица, проводившего поверку ___________________/________

подпись                         И О. Фамилия

Дата проведения поверки "____" _____________ 20____г.

Примечание - Столбец 3 таблицы 4 заполняют только при реализации ГХ счетчика в виде постоянного среднего коэффициента преобразования.

(рекомендуемое)

ПРОТОКОЛ №__

поверки контрольного счетчика с помощью ПУ

Место проведения поверки: _____________________________________________________

Счетчик:    Тип ПР_________________________ Зав. № ___________

Тип вторичного прибора___________ Зав. № ___________

ПУ:             Тип____________________________ Зав. №__________

ИВК:      Тип___________________________ Зав. №

Поверочная жидкость__________________________ Вязкость, мм^/с.

Таблица 1- Исходные данные

Окончание таблицы 1

Таблица 2 - Результаты измерений и вычислений

Окончание таблицы 2

Подпись лица, проводившего поверку___________________/________

подпись                        И О Фамилия

Дата проведения поверки "____" _____________ 20____г.

(рекомендуемое)

Проверку результатов измерений на один промах по критерию Граббса при определении метрологических характеристик выполняю! в следующей последовательности.

Определяют СКО результатов измерений в j-й точке рабочего диапазона объемного расхода. $к_;по формуле

(справочное)

Справочные материалы

Значения квантиля распределения Стьюдента to,95 при доверительной вероятности

Р“0.95 в зависимости от количества измерений приведены в таблице Г. 1.

Таблица Г.1

Значения коэффициентов линейного расширения и модули упругости материалов стенок калиброванного участка ПУ, материала планки крепления детекторов в зависимости от материала приведены в таблице Г.2.

Таблица Г.2
