Методика поверки «Системы оптические измерительные MTS-8000E с модулем измерений распределения температуры и механических напряжений в оптическом волокне» (МП 007.Ф3-18)

УТВЕРЖДАЮ

Руководитель службы качества

ФГУП «ВНИИОФИ»

___Н. П. Муравская

« 05 » декабря 2017 г.

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

Главный метролог

ФГУП «ВНИИОФИ»

С.Н. Него да «   » декабря 2017 г.

Москва

2017 г.

Настоящая методика распространяется на системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне (далее по тексту - системы), предназначенные для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне, и устанавливает методы и средства первичной и периодической поверки.

Интервал между поверками - 1 год.

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 2.2 Допускается проведение поверки в неполном объеме отдельно по параметрам длины, температуры или деформации.

• 2.3 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

• 3.2 Допускается применение других средств поверки, обеспечивающих определение необходимых метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.3 Средства измерений (СИ), используемые при проведении поверки, должны быть поверены и аттестованы в установленном порядке.

К проведению поверки допускаются учёные-хранители ГЭТ 170-2011 или лица, допущенные к работе на ГЭТ 170-2011, изучившие настоящую методику и руководства по эксплуатации системы и средств поверки, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и имеющих опыт работы с высокоточными средствами измерений в области волоконно-оптических систем передачи информации, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 5.1 При проведении поверки соблюдают требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83 правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. и Санитарными нормами и правилами устройства и эксплуатации лазеров СанПиН 5804-91. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 Система электрического питания прибора должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи прибора.

• 5.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах по охране труда при эксплуатации электроустановок», а также требования руководства по эксплуатации.

• 5.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

температура окружающей среды, °C........................................от 15 до 25

относительная влажность воздуха, не более, %.........................90

атмосферное давление, кПа......................................................от 84,0 до 106,7

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры при проведении поверки -не более 2 °C.

• 6.3 В помещении не допускаются посторонние источники электромагнитного излучения, мощные электрические и магнитные поля.

• 7.1 Все оптические детали приборов, используемых при поверке, очищают от пыли и протирают безворсовой салфеткой, смоченной в спирте ГОСТ 9805. ВНИМАНИЕ! Перед сборкой установок для проведения измерений необходимо тщательно очистить все стыкуемые волоконно-оптические разъёмы!

• 7.2 Выдерживают систему в условиях, указанных в п.6.1 настоящей Методики поверки, не менее 2 часов

• 7.3 Подготавливают к работе поверяемую систему и СИ, применяемые при поверке, согласно соответствующим разделам их Руководств по эксплуатации (РЭ).

• 7.4 Для определения диапазона измерений длины и расчёта допустимой абсолютной погрешности измерений длины поверяемой системы предварительно измеряют длину образцов оптического волокна (ОВ) с помощью комплекса средств измерений для воспроизведения и передачи единиц длины и времени распространения сигнала в световоде при температуре образцов (20 ± 1) °C и показателем преломления ОВ, равным 1,4682. Для термостабилизации образцов ОВ используют термостат воздушный лабораторный ТВЛ-К (150) в соответствии с его РЭ. Фиксируют полученные значения длин образцов ОВ Ll_ref, L2_ref, L3_ref, L4_ref, L5_ref и L6_ref с номинальной длиной 0,04; 1,0; 12,5; 25,0; 50,0 и 125 км соответственно.

• 7.5 Для определения динамического диапазона измерений поверяемой системы предварительно измеряют ослабление оптического излучения для образцов ОВ с номинальной длиной 25, 50 и 125 км. Для этого берут источник излучения с длиной волны 1550 нм и измеритель мощности из состава РЭСМ-ВС. Соединяют их с помощью кабеля (пачкорда) и проводят измерения средней мощности источника Ро (в дБм). Затем соединяют источник и измеритель мощности с помощью образцов ОВ и измеряют среднюю мощность Pi. Значение ослабления А (в дБ) для каждого образца ОВ вычисляют по формуле:

  (1)

• 8 Проведение поверки

• 8.1.1 При внешнем осмотре должно быть установлено:

• - наличие маркировки, подтверждающей тип и идентифицирующей система;

• - отсутствие на наружных поверхностях системы повреждений, влияющих на его работоспособность;

• - отсутствие ослаблений элементов конструкции, сохранность пломб, чистоту разъемов;

• - в целостности соединительных кабелей.

• 8.1.2 Система считается прошедшей операцию поверки, если видимые механические повреждения системы, кабелей и разъёмов отсутствуют, а органы управления исправны.

• 8.2.1 Подключают образец ОВ к системе согласно разделу «Присоединение волоконно-оптического кабеля к измерительному порту» Главы 1 РЭ системы.

• 8.2.2 Включают систему нажатием кнопки «ON/OFF» в левом нижнем углу прибора. Проверяют режим горения индикатора «ON» после включения питания - он должен гореть непрерывно.

• 8.2.3 Дожидаются окончания загрузки операционной системы и главного меню

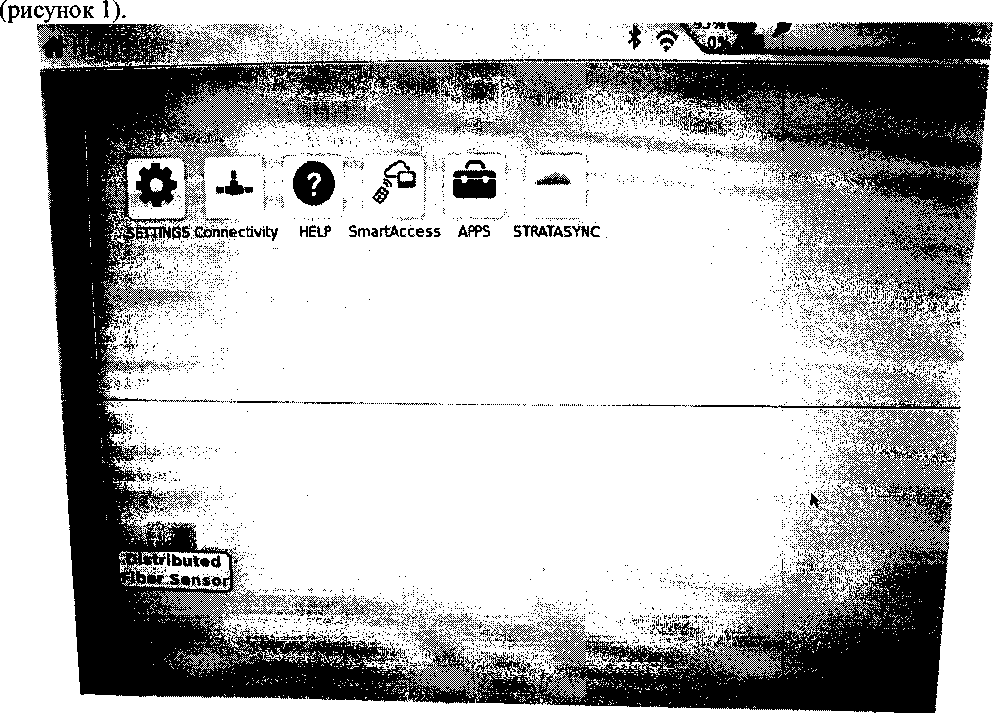

Рисунок 1 - Главное меню системы

• 8.2.4 Нажимают на пиктограмму «Distributed fiber sensor» - она должна подсветиться жёлтым цветом и ожидают загрузки окна настройки (рисунок 2).



  Sweep                      Single

  Time interval between Scans 00:10...

  Mode

  Brillouin



  Range

  Pulse

  Resolution

  Averaging acquisition

  Total Me.i- ^;n

  20km 20ns (2m) Auto 50cm Medium

  XI mn 57

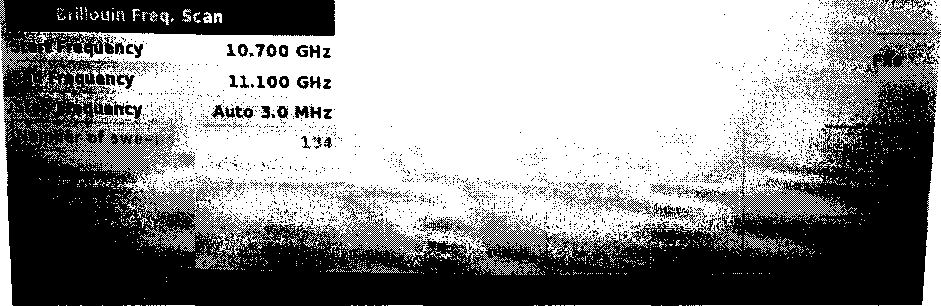

  Рисунок 2 - Окно настройки системы

• 8.2.4 В закладке «Mode» выбирают режим «Fiber Discover» и выполняют тестовое измерение согласно Разделу «Выполнение теста DTSS» Главы 4 РЭ системы.

• 8.2.5 Система считается прошедшей операцию опробования, если индикатор питания горит непрерывно зелёным светом, ПО системы запускается, в результате тестового измерения прибор обнаруживает подключённый к нему образец ОВ и измеряет его длину.

• 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения сведениям, приведенным в описании типа на системы.

• 8.3.2 Для вывода на экран идентификационных данных программного обеспечения необходимо нажать вкладку «About» в главном окне ПО справа.

8.3.3 Система считается прошедшей операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3. Таблица 3

• 8.4 Определение метрологических характеристик

• 8.4.1.1 Собирают установку согласно схеме, представленной на рисунке 3. Используют образец ОВ с номинальным значением длины 0,04 км. Образец соединяют с помощью волоконно-оптических соединительных кабелей (пачкордов) с разъёмами типа Е2000. Перед соединением измеряют длину соединительных пачкордов L_p, м, с помощью рулетки.



1 - поверяемая система; 2 - образец ОВ, помещённый в воздушный термостат при температуре (20 ± 1)°С

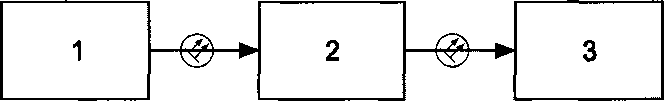

Рисунок 3 - Блок-схема установки для измерений длины ОВ

• 8.4.1.2 Измеряют длину образца ОВ с помощью поверяемой системы. Для этого в настройках системы выбирают режим (mode) «Raileigh», длительность зондирующего импульса в соответствии с разделом «Диапазоны» Главы 6 РЭ системы и нажимают кнопку «START/STOP». Измерения проводят 10 раз и фиксируют значения длины Li, м, где i=(l ;10).

• 8.4.1.3 Вычисляют среднее арифметическое измеренных значений длины образца ОВ, м, по формуле:

10

^<2)

• 8.4.1.4 Вычисляют среднее квадратическое отклонение (СКО) результатов измерений (п=10) длины, м, поверяемой системой по формуле:



(3)

• 8.4.1.5 Вычисляют неисключённую систематичекую погрешность (НСП) измерений длины, м, поверяемой системой по формуле:

® ~ \L ~ (^ref ⁺ ^>)|                               (4)

где L_p - длина соединительных пачкордов, м, измеренная с помощью рулетки;

Llref — эталонное значение длины образца ОВ, м, полученное в п.7.4 настоящей методики

поверки.

• 8.4.1.6 Вычисляют абсолютную погрешность измерений длины, м, поверяемой системы по формуле: где Д_£ - погрешность измерений длины образцов ОВ, равная 0,1 м для длин не более 1 км и 0,25 м для длин не более 125 км.




  + 0²

  3

  + S²

  (5)

• 8.4.1.7 Повторяют операции п.п.8.4.1.1-8.4.1.6 для середины и верхней границы диапазона измерений длины с помощью образцов ОВ с номинальным значением длины 25 и 125 км.

8.4.1.13 Система считается прошедшей операцию поверки, если диапазон измерений длины составляет не менее чем от 100 до 125000 м; а значение абсолютной погрешности измерений длины не превышает ± (1 + 510‘⁵ L + 5), где 5 - разрешение по пространственной выборке (шаг дискретизации), м, L - измеряемая длина ОВ, м.

• 8.4.2.1 Для определения разрешающей способности при измерениях длины собирают установку, схема которой приведена на рисунке 4. Для этого последовательно подключают к поверяемой системе образец ОВ с номинальным значением длины 12,5 км; затем образец ОВ номинальным значением длины 1 км. Образцы ОВ соединяют между собой с помощью волоконно-оптических адаптеров (розеток).



1 - поверяемая система; 2 - образец ОВ с номинальной длиной 12,5 км; 3 - образец ОВ с номинальной длиной 1,0 км;

Рисунок 4 - Блок-схема установки для разрешающей способности при измерениях длины ОВ

• 8.4.2.2 Проводят единичное измерение длины ОВ аналогично п. 8.4.1.2, выбрав ширину зондирующего импульса не более 10 нс, в результате измерений получают рефлектограмму (типичный вид рефлектограммы приведён в главе 1 «Принцип измерений» РЭ поверяемой системы).

• 8.4.2.3 На полученной рефлектограмме находят пик, который соответствует месту стыка образцов ОВ. Внешний вид пика показан на рисунке 5.

Км

Рисунок 5 - Пример импульса обратного отражения на рефлектограмме

• 8.4.2.4 Измеряют ширину импульса обратного отражения 8L, м, по уровню 1,5 дБ от максимума (полуширина импульса обратного отражения) с помощью маркеров, функции которых описаны в разделе «График OTDR (Рефлектограмма)» Главы 4 РЭ поверяемой системы.

• 8.4.2.5 За значение пространственной разрешающей способности поверяемой системы принимают значение полуширины импульса обратного отражения.

• 8.4.2.6 Повторяют операции п.п. 8.4.2.2 - 8.4.2.5 для последовательно подключённых образцов ОВ с номинальной длиной 25,0, 12,5 и 1,0 км соответственно. Ширину зондирующего импульса выбирают не более 30 нс. Импульс обратного отражения измеряют в месте стыка образцов ОВ номиналом 12,5 и 1,0 км.

• 8.4.2.7 Система считается прошедшей операцию поверки, если измеренные значения пространственной разрешающей способности 8L не превышают 1 м на длине до 10 км и 5 м на длине до 40 км.

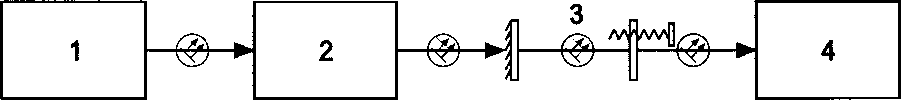

• 8.4.3.1 Собирают установку согласно схеме, приведенной на рисунке 6. Измерения деформации сначала проводят на минимальной длине ОВ 0,04 км, а потом на максимальной длине ОВ 50 км, во всём диапазоне измерений деформации (от 0,01 до 2,00 %). Для этого последовательно подключают к поверяемой системе образец ОВ с номинальным значением дли-

ны 0,04 км, затем образец ОВ длиной 20 м, (один конец которого жёстко закреплён на неподвижной плоскости, а второй на каретке с микрометрическим винтом), затем образец ОВ с номинальным значением длины 1 км. Создают преднатяг (предварительное удлинение) деформируемого участка ОВ. Для этого перемещают каретку микрометрического винта на расстояние, соответствующее 0,1 % от длины растягиваемого участка ОВ. Перемещение каретки контролируют с помощью системы лазерной измерительной XL-80, для чего устанавливают на каретку отражатель из состава XL-80 и измеряют его перемещение согласно РЭ системы XL-80.

1 - поверяемая система; 2 - образец ОВ с номинальным значением длины 0,04 км; 3 -растягиваемый образец ОВ длиной 20 метров; 4 - Образец ОВ с номинальной длиной 1 км Рисунок 6 - Блок-схема установки для измерений деформации ОВ с помощью поверяемого системы

• 8.4.3.2 Проводят 10 измерений деформации (удлинения) образца ОВ D_0i, %, в соответствии с РЭ на поверяемую систему и 10 измерений перемещения каретки D ren Oi, %.

• 8.4.3.3 Растягивают образец ОВ на 0,01 % (или 2 мм) и проводят 10 измерений деформации образца ОВ ОВ D 0,01 i, %, в соответствии с РЭ на поверяемую систему в одной точке по шкале длины (в середине растягиваемого участка ОВ) и 10 измерений перемещения каретки D_ren_0,01i.

• 8.4.3.4 Растягивают образец ОВ на 0,1 % (или 20 мм) и проводят 10 измерений деформации образца ОВ D_xi, %, в соответствии с РЭ на поверяемую систему и 10 измерений перемещения каретки Drenxi, %.

• 8.4.3.5 Повторяют операции п.8.4.3.4 пока значение натяжения ОВ не достигнет 2 % (или 400 мм) с шагом в соответствии с таблицей 4. По результатам измерений заполняют таблицу 4.

Таблица 4 - Результаты измерений удлинения образца ОВ

• 8.4.3.6 Среднее значение деформации (относительного удлинения) образца ОВ, %, измеренной системой, Эсредх (х - номинальное значение относительного удлинения), вычисляют по формуле:



(6)

где Dxi - полученные значения относительного удлинения, %, по результатам десяти измерений в одной точке по шкале длины (в середине растягиваемого участка образца ОВ).

• 8.4.3.7 Среднее значение перемещения каретки (относительного удлинения), %, измеренной с помощью системы лазерной измерительной XL-80, D ref x (х - номинальное значение относительного удлинения), вычисляют по формуле:

  10

  _ren _x_j

  D _ref _x = —

  (7)

10

• 8.4.3.8 CKO результатов измерений относительного удлинения системой Sa, %, вычисляют по формуле:

S. = /------У (Dx - D сред х)^{1 2}

• 8.4.3.9 СКО результатов измерений относительного удлинения с помощью системы лазерной измерительной XL-80, Sa__ref, %, вычисляют по формуле:

  S_d__Kf

  1

  \ п • (и -1)

  •^(Д_ren_х, -D_ref _х)²

  (=i

  (9)

• 8.4.3.10 Разность значений удлинения - это разность между значением удлинения, измеренным с помощью системы лазерной измерительной XL-80, и значением удлинения ОВ, измеренным с помощью поверяемого системы (НСП измерений деформации поверяемой системой), ®а, %, вычисляют по формуле:

=|/9_фвд_х-£>_ге/_х|                      (10)

• 8.4.3.11 Значение абсолютной погрешности измерений деформации, %, поверяемой системой вычисляют по формуле:



  (И)

где Дхь - значение погрешности измерений удлинения с помощью системы лазерной измерительной XL-80, равное 0,0001 %.

• 8.4.3.12 Повторяют операции п.п.8.4.3.1-8.4.3.11 для образца ОВ (2) с номинальным значением длины 50 км и образца ОВ (4) с номинальным значением длины 25 км.

• 8.4.3.13 Система считается прошедшей операцию поверки, если диапазон измерений деформации составляет от 0,01 до 2,00 %, а значения абсолютной погрешности измерений деформации не превышают ±0,015 %.

• 8.4.4.1 Собирают установку согласно схеме, приведенной на рисунке 7. Измерения температуры сначала проводят на минимальной длине ОВ 0,04 км, а потом на максимальной длине ОВ 50 км, во всём диапазоне измерений температуры от минус 40 до плюс 150 °C. Для проведения измерений к поверяемому анализатору последовательно подключают образцы ОВ с номинальным значением длины 0,04; 0,02; 1,0 км



жения заданной температуры и измеряют её значение в жидкостном термостате с помощью измерителя температуры МИТ 2.05 в соответствии с его РЭ.

• 8.4.4.3 Проводят 10 измерений температуры образца ОВ с помощью МИТ 2.05 и поверяемой системы в соответствии с их РЭ, причём в случае системы в одной точке по шкале длины (в середине нагреваемого/охлаждаемого участка ОВ).

• 8.4.4.4 Повторяют операции п.8.4.4.3 для значений температуры в жидкостном термостате в диапазоне от минус 40 до плюс 150 °C шагом в соответствии с таблицей 5. С. Фиксируют полученные значения результатов измерений температуры в жидкостном термостате Tx_mit_t, °C, температуры образца ОВ, измеренных системой 7х₍ , °C, где i=(l;10). По результатам измерений заполняют таблицу 5.

Таблица 5 - Результаты измерений температуры

• 8.4.4.5 Среднее значение температуры образца ОВ Тх сред, °C (х - номинальное значение измеряемой температуры), вычисляют по формуле:

ю

Тх _ сред = Q ,

• 8.4.4.6 Среднее значение температуры в термостате Tx_ref, °C (х - номинальное значение измеряемой температуры), вычисляют по формуле:

ю

J>^Tx_mif

Тх ref = —-------,

10

• 8.4.4.7 СКО результатов измерений температуры с помощью поверяемой системы St, °C, вычисляют по формуле:

' v«-(«-i) £      "

• 8.4.4.8 СКО результатов измерений температуры с помощью МИТ-2.05 St ref, °C, вычисляют по формуле:

(15)

• 8.4.4.9 Разность температур - это разность между средним значением температуры в жидкостном термостате и средним значением температуры образца ОВ, измеренной с помощью поверяемого системы (неисключённая систематическая погрешность (НСП) измерений температуры поверяемым системой), 0t, °C, вычисляют по формуле:

• 8.4.4.10 Значение абсолютной погрешности измерений температуры поверяемым системой вычисляют по формуле:

где Де - значение погрешности измерений температуры с помощью измерителя температуры МИТ 2.05 в комплекте с термометром сопротивления типа ТСПВ-1 с номинальным сопротивлением 100 Ом (Д_е= (0,024+0,00006-Itl) °C, где t - значение температуры).

• 8.4.4.11 Повторяют операции п.п.8.4.4.1-8.4.4.10 для образца ОВ (2) с номинальным значением длины 50 км и образца ОВ (4) с номинальным значением длины 25 км.

• 8.4.4.12 Система считается прошедшей операцию поверки, если диапазон измерений температуры составляет от минус 40 до плюс 150 °C, а значения абсолютной погрешности измерений температуры не превышают ± 3 °C.

• 8.4.5.1 Для определения пространственной разрешающей способности при измерениях температуры и деформации используют установку для измерений температуры, схема которой приведена на рисунке 7. Так как при измерениях и температуры, и деформации поверяемой системой промежуточной измеряемой величиной является сдвиг бриллюэновской частоты рассеяния излучения в ОВ, то определение пространственной разрешающей способности проводят на примере температурного воздействия на ОВ. Для этого последовательно подключают к поверяемой системе образец ОВ (2) с номинальным значением длины 12,5 км; затем образец ОВ (3) номинальным значением длины 2 м, затем образец ОВ (4) с номинальным значением длины 25 км. Образец ОВ длиной 2 м измеряют с помощью рулетки, фиксируют значение длины Ц, м, и помещают в жидкостной термостат при температуре (40 ± 1) °C.

• 8.4.5.2 Проводят 10 измерений температуры образца ОВ с помощью МИТ 2.05 и поверяемой системы в соответствии с их РЭ, причём в случае системы в одной точке по шкале длины (в середине нагреваемого/охлаждаемого участка ОВ).

• 8.4.5.3 Проводят обработку результатов измерений в соответствии с п.п.8.4.4.5-8.4.4.10.

• 8.4.5.4 Повторяют операции п.п.8.4.5.1-8.4.5.3 для образца ОВ (2) с номинальным значением длины 12,5 и 25 км, образца ОВ (3) с длиной 20 м и образца ОВ (4) с номинальным значением длины 25 км.

• 8.4.5.5 Система считается прошедшей операцию поверки, если длины нагреваемых участков составляют не более 2 м для участка длиной до 10 км и 20 м для участка длиной до 40 км, а значения абсолютной погрешности измерений температуры не превышают ± 3 °C.

• 8.4.6.1 Динамическим диапазоном работы поверяемой системы является то максимальное значение вносимого компонентами волоконно-оптического тракта ослабления, при котором метрологические характеристики поверяемого системы соответствуют заданным значениям.

• 8.4.6.2 Для определения динамического диапазона при измерениях длины собирают схему согласно рисунку 4 с образцом ОВ (2) с номинальным значением длины 125 км, соединённым с образцом ОВ (3) с номинальным значением длины 50 км.

• 8.4.6.3 Проводят измерение длины подключённого ОВ в режиме «Raileigh» с уровнем усреднения «High», которые устанавливаются согласно разделу «Активизация и конфигурирование функции DTSS» Главы 3 РЭ поверяемой системы, и на полученной рефлектограмме определяют разность ДА, дБ, между уровнем сигнала, рассеянного от ближнего к поверяемой системе конца измеряемого ОВ, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

• 8.4.6.4 Для определения динамического диапазона измерений температуры и деформации повторяют операции п.п. 8.4.4.1 - 8.4.4.10 для температуры плюс 40 °C, п.п. 8.4.3.6 -8.4.3.11 для деформации (удлинения образца OB) 1 % с включением в соответствующие схемы установок аттенюатора IQ-505 из состава ГЭТ 170-2011. Аттенюатор подключают непосредственно к поверяемой системе, через него далее соединяют остальные компоненты схемы.

Значение вносимого аттенюатором ослабления при измерениях температуры и деформации выбирают (10-А), дБ, где А - значение ослабления, вносимого образцом ОВ с номинальным значением длины 50 км, которое было найдено в п.7.5 настоящей методики.

• 8.4.6.5 Система считается прошедшей операцию поверки, если динамический диапазон ДА при измерениях длины составляет не менее 25 дБ, а динамический диапазон при измерениях температуры и деформации составляет не менее 10 дБ в образце ОВ длиной 50 км, абсолютная погрешность измерений температуры при этом не должна превышать значений ± 3 °C, а абсолютная погрешность измерений деформации не должна превышать значений ±0,015 %.

• 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 При положительных результатах поверки, система признается годной. На неё выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.6 фактических значений метрологических характеристик системы и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и систему допускают к эксплуатации.

• 9.3  Система, прошедшая поверку с отрицательным результатом, признается непригодной, не допускается к применению и на неё выдается извещение о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

  Начальник сектора лаборатории Ф-3



  В.Е. Кравцов

Старший научный сотрудник лаборатории Ф-3

ПРИЛОЖЕНИЕ А к методике поверки МП 007.ФЗ-17 «Системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне»

ПРОТОКОЛ первичной / периодической поверки от «_______»_____________201__года

Средство измерений: «Система оптическая измерительная MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне» Наименование СИ, тип

Зав. №________№/№__________________________________________

Заводские номера блоков

Принадлежащее___________________________________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 007.ФЗ-17 «ГСИ. Системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне. Методика поверки», утверждённой ФГУП «ВНИИОФИ» 05 декабря 2017 г.

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов _____________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C            от -10 до +45

• - относительная влажность воздуха, %, не более          95

• - атмосферное давление, кПа                     От 84 до 106,7

Внешний осмотр:__________________________________________

Опробование:_______________________________________________

Получены результаты поверки метрологических характеристик:

Динамический диапазон ^{3 4 5}, дБ, не менее, при измерениях:

• - длины

• - температуры

• - деформации

подписи, ФИО, должность

¹

- поверяемая система; 2 - образец ОВ с номинальным значением длины 0,04 км; 3 -образец ОВ длиной 0,02 км, помещённый в жидкостной термостат; 4 - Образец ОВ с номинальной длиной 1 км.

Рисунок 7 - Блок-схема установки для измерений температуры в ОВ с помощью поверяемой системы

²

• 8.4.4.2 Вставляют в соответствующие отверстия в крышке жидкостного термостата два термометра сопротивления ТСПВ-1 и подключают их к измерителю температуры МИТ 2.05. Опускают температуру в жидкостном термостате до минус 40 °C в соответствии с его РЭ. Скорость снижения температуры задается не более 10 °C в час. Выжидают 30 минут после дости-

³

где 5 - разрешение по пространственной выборке (шаг дискретизации), L - длина оптического волокна

⁴

при усреднении в режиме не ниже «medium» и длине оптического волокна не более 50000 м

⁵

Динамический диапазон - это максимальное ослабление уровня сигнала в опти-ческом волокне при измерениях длины, температуры и деформации

Рекомендации_________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_________________________________________________
