Номер по Госреестру СИ: 75839-19
75839-19 Вибропреобразователи
(TR-26, TR-27, TR-I)
Назначение средства измерений:
Вибропреобразователи модификаций TR-26, TR-27, TR-I (далее -вибропреобразователи) предназначены для измерений среднеквадратических значений (далее -СКЗ) виброускорения или виброскорости.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Внешний вид.
Вибропреобразователи
Рисунок № 2
Внешний вид.
Вибропреобразователи
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям модификаций TR-26, TR-27 и TR-I
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация CEMB S.p.A., Италия
Поверка
Поверкаосуществляется по документу МП 204/3-02-2019 «Вибропреобразователи модификаций TR-26, TR-27, TR-I. Методика поверки», утвержденному ФГУП «ВНИИМС» «31» января 2019 г.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вибропреобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
CEMB S.p.A., Италия
Адрес: Via Risorgimento n.9 - 23826 Mandello del Lario (Lc) Italy
Телефон: +39-0341-706-111
Web-сайт: www.cemb.com
Заявитель
Акционерное общество «Теккноу» (АО «Теккноу»)ИНН 7801079340
Адрес:196066, г. Санкт-Петербург, Московский пр., д. 212 офис 0012
Юридический адрес: 199155, г. Санкт-Петербург, ВО, ул.Уральская, д.17, корп.3, литер Е, пом. 24H, офис 4
Телефон: +7 (812) 324 56 27
Факс: +7 (812) 324 56 29
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы вибропреобразователей заключается в генерации электрического сигнала от 4 до 20 мА, пропорционального воздействующему значению виброускорения или виброскорости.
Вибропреобразователи являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Пьезоэлемент вибропреобразователя преобразует механические колебания в электрический сигнал.
Вибропреобразователи модификации TR-26 выпускаются в девяти исполнениях, отличающихся между собой измеряемым параметром вибрации (виброускорение или виброскорость) и диапазонами измерений.
Код исполнения вибропреобразователей модификации TR-26 приведен на схеме 1:
TR-26 / □ / □ / О / □
где:
может принимать значения от 0 до 8 в зависимости от измеряемой величины и
диапазона измерения
B - резьбовое крепление
С - сертификат взрывозащиты
- исполнение соединительного кабеля
Схема 1 - Исполнения вибропреобразователей модификации TR-26
Вибропреобразователи модификации TR-27 выпускаются в девяти исполнениях, отличающихся между собой измеряемым параметром вибрации (виброускорение или виброскорость) и диапазонами измерений.
Код исполнения вибропреобразователей модификации TR-27 приведен на схеме 2:
TR-27 / □ / □ / О / □ / О
где:
И - может принимать значения от 0 до 8 в зависимости от измеряемой величины и диапазона измерения
B - резьбовое крепление.
_С
_D
E - сертификат взрывозащиты
Схема 2 - Исполнения вибропреобразователей модификации TR-27
-
- исполнение соединительного кабеля
-
- длина кабеля
Вибропреобразователи модификации TR-I выпускаются в девяти исполнениях, отличающихся между собой измеряемым параметром вибрации (виброускорение или виброскорость) и диапазонами измерений согласно схеме 3.
Код исполнения вибропреобразователей модификации TR-I приведен на схеме 3:
TR-I / Д/ Д/ НИ/ [■
где:
А - может принимать значения от 0 до 8 в зависимости от измеряемой величины и диапазона измерения
B
С_
D
- резьбовое крепление.
- сертификат взрывозащиты
- покрытие
Схема 3 - Исполнения вибропреобразователей модификации TR-I
Общий вид вибропреобразователей модификаций TR-26, TR-27, TR-I представлены на рисунках 1-3.

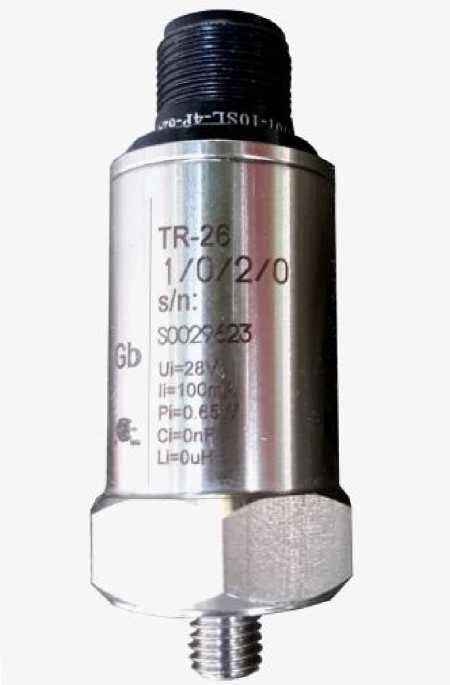

Рисунок 1 - Общий вид вибропреобразователя модификации TR-26

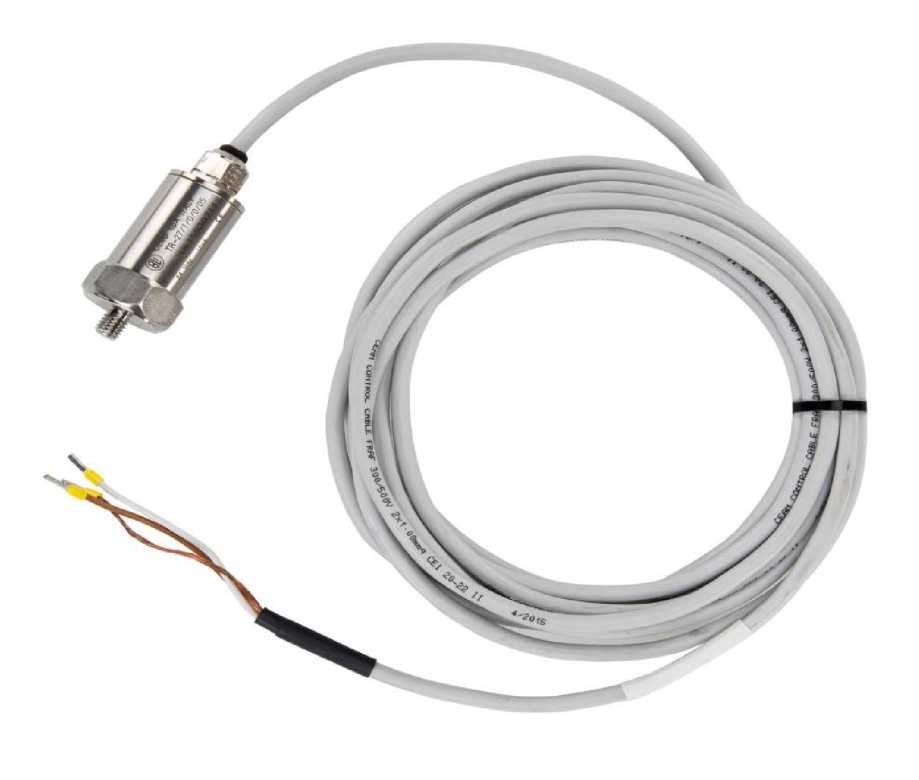

Рисунок 2 - Общий вид вибропреобразователя модификации TR-27

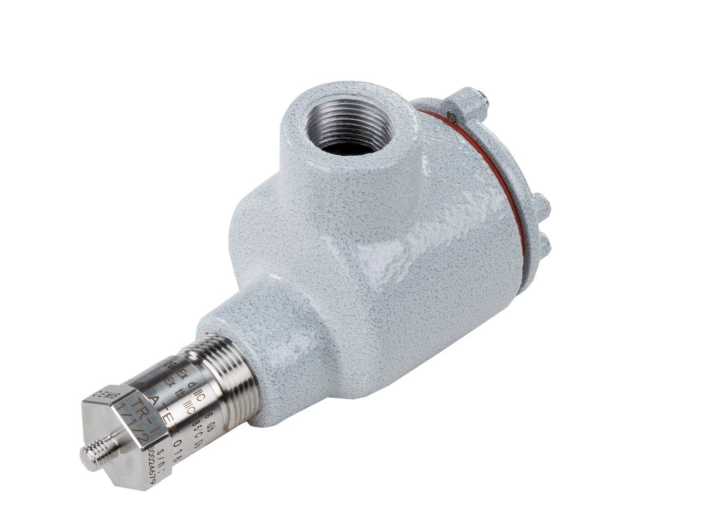

Рисунок 3 - Общий вид вибропреобразователя модификации TR-I
Пломбирование вибропреобразователей модификаций TR-26, TR-27, TR-I не предусмотрено.
Таблица 1 - Метрологические характеристики вибропреобразователей модификаций TR-26,
TR-27 и TR-I
Наименование характеристики |
Модификации | ||
TR-I |
TR-26 |
TR-27 | |
Значения | |||
Диапазоны измерений виброскорости (СКЗ), мм/с |
от 0,3 до 10 от 0,3 до 12,7 от 0,5 до 20 от 0,5 до 25,4 от 2,5 до 50 от 2,5 до 100 | ||
Диапазоны измерений виброускорений (СКЗ), м/с2 |
от 0,3 до 9,8 от 2,5 до 49 от 2,5 до 98 | ||
Диапазон рабочих частот, Гц |
от 1,5 до 2000 | ||
Номинальные значения коэффициента преобразования на базовой частоте 75 Гц: для диапазонов измерений виброскорости (СКЗ), мА/(мм^с-1): - от 0,3 до 10 мм/с |
1,6 | ||
- от 0,3 до 12,7 мм/с |
1,26 | ||
- от 0,5 до 20 мм/с |
0,8 | ||
- от 0,5 до 25,4 мм/с |
0,63 | ||
- от 2,5 до 50 мм/с |
0,32 | ||
- от 2,5 до 100 мм/с для диапазонов измерений виброускорений (СКЗ), |
0,16 | ||
мА/(м^с-2): - от 0,25 до 9,8 м2/с2 |
1,6 | ||
- от 2,5 до 49 м/с2 |
0,32 | ||
- от 2,5 до 98 м/с2 |
0,16 | ||
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 75 Гц, % |
±15 |
±10 | |
Нелинейность амплитудной характеристики на базовой частоте 75 Гц, %, не более |
±2 | ||
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики не более | |||
±5 %, Гц |
от 5 до 300 включ. | ||
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики не более | |||
±20 %, Гц |
св |
300 до 1000 |
Продолжение таблицы 1 - Метрологические характеристики вибропреобразователей модификаций TR-26, TR-27 и TR-I
Наименование характеристики |
Модификации | ||
TR-I |
TR-26 |
TR-27 | |
Значения | |||
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики не более ±3 дБ, Гц |
от 1,5 до 2000 | ||
* - в зависимости от исполнения вибропреобразователя согласно паспорту |
Таблица 2 - Основные технические характеристики вибропреобразователей модификаций
TR-26, TR-27
Наименование характеристики |
Модификации | |
TR-26 |
TR-27 | |
Значения | ||
Масса, г, не более |
111 |
113 |
Габаритные размеры (диаметрхвысота) мм, не более |
27 х 59 |
27 х 49 |
Параметры электропитания: - напряжение постоянного тока, В |
от 10 до 35 | |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +120 | |
Маркировка взрывозащиты |
0Ex ia IIC T6...T4 Ga Ex ia IIIC T85°C...T135°C Da PO Ex ia I Ma 1Ex ia IIC T6.T4 Gb (1Ex e IIC T6.T4 Gb X Ex ia IIIC T85°C.T135°C Db Ex tc IIIC T85°C.N135°C Dc X |
0Ex ia IIC T6...T4 Ga X Ex ia IIIC T85°C.T135°C Da X PO Ex ia I Ma X 1Ex e IIC T6.T4 Gb X Ex tc IIIC T85°C.T135°C Dc X |
Таблица 3 - Основные технические характеристики вибропреобразователей модификации TR-I
Наименование характеристики |
Модификация |
TR-I | |
Значения | |
Масса, г, не более |
525 |
Г абаритные размеры (диаметрхвысота) мм, не более |
89,5 х 151 |
Параметры электропитания: - напряжение постоянного тока, В |
от 10 до 35 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
Маркировка взрывозащиты |
1Ex d IIC T6 Gb Ex tb IIIC T85°C Db |
