Принцип действия станков балансировочных K22, C29, ER60, K10N, K7, K12, ER85SE, ER80, ER80SE, ER89, ER70, ER70SE, C71evo, C71SEevo, C72SEevo, C73Levo, C73LSEevo, C87SEevo, ER100I, C206, C212, C218, C202SE основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опоры вала ротора станка при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальных опорах вала ротора балансировочного станка. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опоры вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора станка. Обработка сигналов от всех датчиков проводится в блоке обработки.

Станки балансировочные K22, C29, ER60, K10N, K7, K12, ER85SE, ER80, ER80SE, ER89, ER70, ER70SE, C71evo, C71SEevo, C72SEevo, C73Levo, C73LSEevo, C87SEevo, ER100I, C206, C212, C218, C202SE конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя станка. Перед началом процесса балансировки колесо закрепляется на валу станка с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора станка. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя станка. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.

Станки балансировочные K22 предназначены для балансировки колес мотоциклов.

Лист № 2

Всего листов 5

Станки балансировочные C29, ER60, K10N, K7, K12, ER85SE, ER80, ER80SE, ER89, ER70, ER70SE, C71evo, C71SEevo, C72SEevo, C73Levo, C73LSEevo, C87SEevo, ER100I предназначены для балансировки колес легковых автомобилей и микроавтобусов.

Станки балансировочные C206, C212, C218, C202SE предназначены для балансировки колес легковых и грузовых автомобилей.

Модели станков отличаются типом применяемого устройства вывода и отображения измерительной информации, способом измерения и ввода параметров диска балансируемого колеса, а так же способом его закрепления во время измерений. Некоторые модели также опционально могут дополняться подъемником для колес и устройством для определения износа протектора.

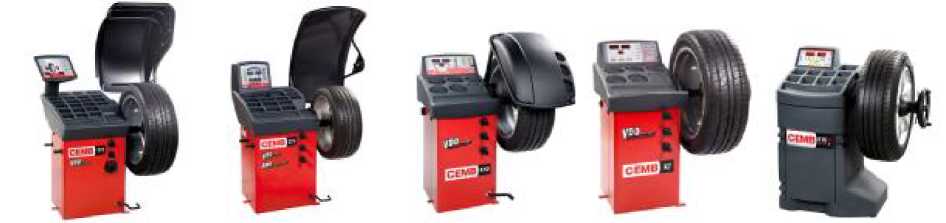

Общий вид станков балансировочных

K22, C29, ER60, K10N, K7, K12, ER85SE, ER80, ER80SE, ER89, ER70, ER70SE, C71evo,

K22

ER85SE

ER70, ER70SE

ER89

ER60       ER80, ER80SE

I

C87SEevo

C73Levo, C73LSEevo

C72SEevo

K12          K7           K10N

C29

C71evo, C71SEevo

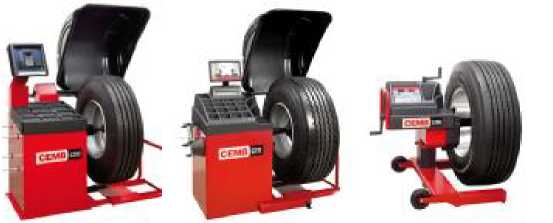

C218

C202SE

C212

C206

- станок балансировочный K22, C29, ER60, K10N, K7, K12, ER85SE, ER80, ER80SE, ER89, ER70, ER70SE, C71evo, C71SEevo, C72SEevo, C73Levo, C73LSEevo, C87SEevo, ER100I, C206, C212, C218, C202SE;

- комплект зажимных и установочных приспособлений и принадлежностей;

- руководство по эксплуатации.
