Номер по Госреестру СИ: 57772-14
57772-14 Преобразователи виброскорости
(TR-26/1/0/2)
Назначение средства измерений:
Преобразователи виброскорости TR-26/1/0/2 (далее вибропреобразователи) предназначены для измерения параметров вибрации (виброскорости) корпусов подшипников компрессоров комплекса по производству ПВХ ООО «РусВинил », Нижегородская область, Кстовский район, г. Кстово, Промзона.

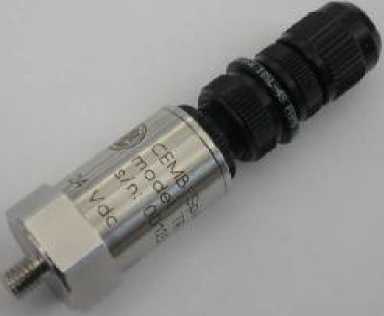

Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на вибропреобразователь.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям TR-26/1/0/2
-
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 ~2Л104 Гц.
-
2. Техническая документация фирмы.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО «РусВинил», Нижегородская область, Кстовский район, г. Кстово, Промзона).
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими , индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
-
- поверочная вибрационная установка 2 разряда по МИ 2070-90;
-
- мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Изготовитель
Фирма «CEMB S.p.A.», Италия
Адрес: 23826 Mandello del Lario (Lc), Италия
Тел. +39 0341 706111
Сайт: www.cemb.com
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-Петербург
Адрес: 196084, г. Санкт-Петербург, Лиговский проспект, д. 266 лит. О
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт: www.technip.com
Лист № 3
Всего листов 3
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи виброскорости являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Принцип работы преобразователей основан на преобразовании виброскорости в пропорциональный электрический сигнал. Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.
Внешний вид вибропреобразователей, приведен на рисунке 1.
Рис. 1
Преобразователи виброскорости TR-26/1/0/2 8 шт.
Зав. №№ 50189, 50190, 50191, 50192, 50199, 50200, 50201, 50202
Паспорт 8 экз.
Диапазоны измерения виброскорости (скз), мм/с |
от 0 до 20 |
Диапазон частот, Гц |
от 1,5 до 2 500 |
Нелинейность амплитудной характеристики, %, не более |
±2 |
Неравномерность амплитудно-частотной характеристики в диапазоне частот: (10 - 1 000) Гц, %, не более (1,5 - 2 500) Гц, дБ, не более |
-н ■ |
Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне частот: (10 - 1 000) Гц, % (1,5 - 2 500) Гц, дБ |
±3,5 -4 |
Диапазон выходного сигнала, мА |
от 4 до 20 |
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 50 до 120 |
Габаритные размеры (диаметр х высота без шпильки), мм, не более |
30*64 |
Масса, г, не более |
105 |
