Номер по Госреестру СИ: 54957-13
54957-13 Устройства для измерений углов установки колес автомобилей
(DWA3300, DWA3400)
Назначение средства измерений:
Устройства для измерений углов установки колес автомобилей DWA3300, DWA3400 предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.09.2018
Номер записи - 145071
ID в реестре СИ - 367471
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "CEMB S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№643 от 2019.03.26 О продлении срока действия свидетельств об утверждении типа средств измерений
№1090 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Устройства для измерений углов установки колес автомобилей (DWA3300, DWA3400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "CEMB S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17506-04 01.02.2009 |
Станки балансировочные, FOCUS мод. F63, F7PLUS, F83, F91, FT10M, F215 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
1 год | |
|
26295-04 01.02.2009 |
Станки балансировочные, CEMB мод. K6, K7, K10, C65, C71, C72, C75, C78, C205, C211, C215 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
1 год | |
|
54957-13 23.09.2018 |
Устройства для измерений углов установки колес автомобилей, DWA3300, DWA3400 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
54958-13 23.09.2018 |
Устройства для измерений углов установки колес автомобилей, DWA1000, DWA1500 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
55022-13 30.09.2018 |
Станки балансировочные, K22, C29, ER60, K10N, K7, K12, ER85SE, ER80, ER80SE, ER89, ER70, ER70SE, C71evo, C71SEevo, C72SEevo, C73Levo, C73LSEevo, C87SEevo, ER100I, C206, C212, C218, C202SE Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
57772-14 |
Преобразователи виброскорости, TR-26/1/0/2 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
62930-15 25.12.2020 |
Датчики вибрации, TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
70726-18 28.03.2023 |
Датчики виброскорости, Т1-40 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
75839-19 20.08.2029 |
Вибропреобразователи , TR-26, TR-27, TR-I Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77201-20 16.01.2030 |
Датчики вихретоковые, TR-NC/8 и T-NC/8-API Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
78573-20 29.06.2025 |
Стенды балансировочные, C29 TILT, C30, C202SE, C206, C210, C212, C218, ER10, ER10PRO, ER15, ER60PRO, ER63, ER63SE, ER65, ER65SE, ER70 EVO, ER70SE EVO, ER80 Spotter, ER80SE Spotter, ER85 EVO, ER85 Spotter, ER90 EVO, ER100 EVO, K22 bike, K22 HS, PAGURO P1, PAGURO P2 Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
79147-20 11.09.2025 |
Устройства для измерений углов установки колес автомобилей, DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT Фирма "CEMB S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Устройства для измерений углов установки колес автомобилей (DWA3300, DWA3400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства для измерений углов установки колес автомобилей (DWA3300, DWA3400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей DWA3300, DWA3400 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
ПО предусматривает возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CEMBDWA |
3dApp.exe |
0.1 |
20B0B051 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и методом печати на приборную стойку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей DWA3300, DWA3400. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей DWA3300, DWA3400-
1. ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».
-
2. Техническая документация «Cemb S.p.A.», Италия.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по документу МП АПМ 31-13 «Устройства для измерений углов установки колес автомобилей DWA3300, DWA3400. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в августе 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
-
- квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;
-
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;
Изготовитель
«CEMB S.p.A.», Италия
Via Risorgimento, 9-23826 Mandello del Lario (Lc), Italy Тел.:+39 0341 706369
E-mail: garage@cemb.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
В моделях устройств для измерений углов установки колес автомобилей DWA3300, DWA3400 процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений про-
водится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройства заложена база данных на большое
количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства для измерений углов установки колес автомобилей DWA3300, DWA3400
конструктивно состоят из передвижной приборной стойки, четырех светоотражающих мишеней с элементами крепления, стойки с видеокамерами. Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер и клавиатуру, мышь.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

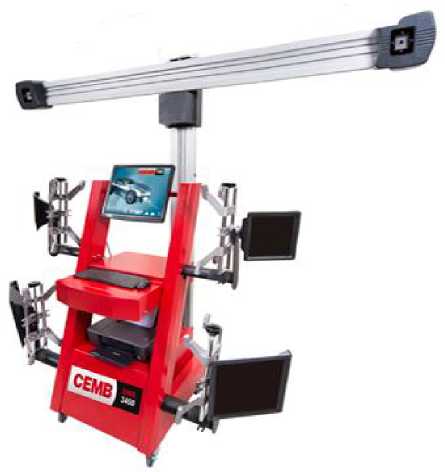

Фотография общего вида устройств для измерений углов установки колес автомобилей DWA3300, DWA3400
В комплект поставки входят:
- устройство для измерений углов установки колес автомобилей ;
- приборная стойка;
- комплект принадлежностей и приспособлений ;
- руководство по эксплуатации ;
- методика поверки МП АПМ 31-13.
|
Наименование характеристики |
Значение характеристики |
|
Модель |
DWA3300 DWA3400 |
|
Углы развала колес | |
|
Диапазон измерений, ...° |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений, .' |
±3 |
|
Углы индивидуального схождение колес | |
|
Диапазон измерений, ..° |
±4 |
|
Пределы допускаемой абсолютной погрешности измерений, |
±3 |
|
Углы продольного наклона оси поворота управляемых колес | |
|
Диапазон измерений, ..° |
±20 |
|
Пределы допускаемой абсолютной погрешности измерений, .' |
±6 |
|
Углы поперечного наклона оси поворота управляемых колес | |
|
Диапазон измерений углов, ..,° |
±20 |
|
Пределы допускаемой абсолютной погрешности измерений, |
±6 |
|
Габаритные размеры, не более, мм
|
460х250х 610 2000х2750х740 |
|
Масса, кг, не более - отражающая мишень |
6 |
|
Номинальное напряжение питания, В |
220+10% 220-15% |
|
Частота питающей сети, Гц |
50±1 |
