Номер по Госреестру СИ: 79147-20
79147-20 Устройства для измерений углов установки колес автомобилей
(DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT)
Назначение средства измерений:
Устройства для измерений углов установки колес автомобилей DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес.
Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 1
Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 2
Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 3
Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 4
Программное обеспечение
Устройства имеют программное обеспечение (далее -ПО), устанавливаемое на ПК, предназначенный для управления функциональными возможностями устройств, проведения измерений и обработки их результатов. Программное обеспечение предустанавливается на ПК, входящий в комплектность средства измерений, и может быть установлено на другой ПК, с помощью компакт-диска.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ПО и измерительную информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО |
Номер версии (идентификационный номер) ПО |
Sw v.3.1c |
Цифровой идентификатор ПО |
5f5d21be4ef1176c8ac21b53f98ab91a |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT
Техническая документация «CEMB S.p.A.», Италия
Поверка
Поверкаосуществляется по документу МП АПМ 63-19 «ГСИ. Устройства для измерений углов установки колес автомобилей DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT. Методика поверки», утверждённому ООО «Автопрогресс-М» «24» июля 2019 г.
Основные средства поверки:
-
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
-
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«CEMB S.p.A.», ИталияVia Risorgimento 9, 23826 Mandello del Lario (Lc) Телефон: +39 0341 706111, факс: +39 0341 700725
E-mail: garage@cemb.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12 Телефон: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Действие устройств основано на измерении угловых параметров, определяющих положение колес автомобилей, с помощью видеокамер, считывающих положение светоотражающих мишеней.
Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройств заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства конструктивно состоят из передвижной приборной стойки (поставляется в соответствии с заказом потребителя), четырех светоотражающих мишеней и стойки с видеокамерами. В комплект устройств DWA2500 и DWA3500 входит приборной стойки устройств входит персональный компьютер, клавиатура и компьютерная мышь.
Устройства выпускаются в четырех модификациях: DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT, которые отличаются габаритными размерами, массой и исполнением приборной стойки, наличием персонального компьютера.
Общий вид устройств представлен на рисунках 1 - 3.
Общий вид маркировочной таблички устройств представлен на рисунке 4

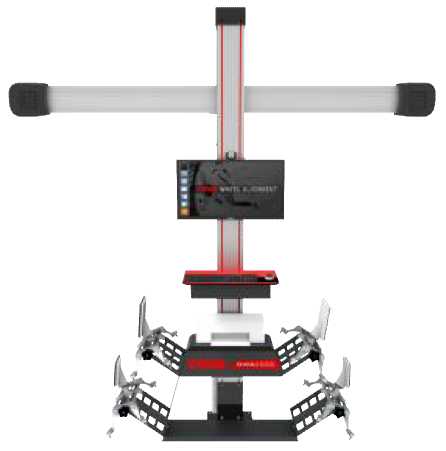

Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей DWA2500

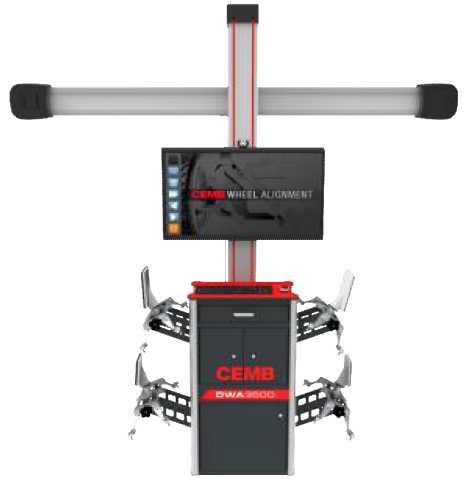

Рисунок 2 - Общий вид устройств для измерений углов установки колес автомобилей DWA3500

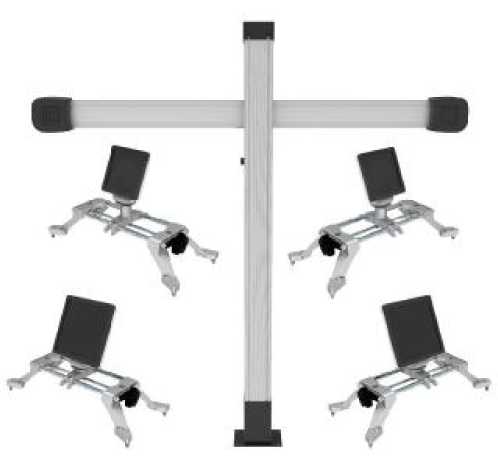

Рисунок 3 - Общий вид устройств для измерений
углов установки колес автомобилей DWA2500
LIGHT, DWA3500 LIGHT
Рисунок 4 - Общий вид маркировочной таблички устройств для измерений углов установки колес автомобилей
Пломбирование устройств для измерений углов установки колес автомобилей DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT не предусмотрено.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Устройство для измерений углов установки осей и колес автомобилей (модификация в соответствии с заказом потребителя) |
1 шт. | |
Персональный компьютер с устройствами ввода и вывода информации* |
1 шт. | |
Компакт-диск с программным обеспечением |
1 шт. | |
Поворотная пластина |
2 шт. | |
Блокиратор педали тормоза |
1 шт. | |
Фиксатор рулевого колеса |
1 шт. | |
Комплект принадлежностей и приспособлений |
1 шт. | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Методика поверки |
МП АПМ 63-19 |
1 экз. |
* только для модификаций DWA2500, DWA3500 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Углы развала колес | |
Диапазон измерений, ° |
±10 |
Пределы допускаемой абсолютной погрешности измерений, ' |
±2 |
Индивидуальный угол схождения колес | |
Диапазон измерений, ° |
±12,5 |
Пределы допускаемой абсолютной погрешности измерений, ' |
±2 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | |
Модификация |
DWA2500 |
DWA3500 |
Габаритные размеры (Д*Ш*В), мм, не более - светоотражающие мишени |
160x160x70/225x225x70 |
160x160x70/225x225x70 |
- стойка с видеокамерами |
2760x440x2743 |
2760x610x2800 |
Масса, кг, не более - светоотражающие мишени |
0,2 |
0,2 |
- стойка с видеокамерами |
240 |
270 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Модификация |
DWA2500 LIGHT, DWA3500 LIGHT |
Габаритные размеры (ДxШxВ), мм, не более
|
160x160x70/225x225x70 2760x2800x270 |
Масса, кг, не более
|
0,2 140 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от +15 до +35 |
Параметры электрического питания: - напряжение переменного тока, В |
220+22-зз |
- частота переменного тока, Гц |
50±1 |
