Номер по Госреестру СИ: 62930-15
62930-15 Датчики вибрации
(TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P)
Назначение средства измерений:
Датчики вибрации TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P (далее - датчики вибрации) предназначены для измерения уровня вибрации механизмов и конструкций.
![Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-1.jpg)
Внешний вид.
Датчики вибрации
Рисунок № 1
![Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-2.jpg)
Внешний вид.
Датчики вибрации
Рисунок № 2
![Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-3.jpg)
Внешний вид.
Датчики вибрации
Рисунок № 3
![Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-4.jpg)
Внешний вид.
Датчики вибрации
Рисунок № 4
![Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 5](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-5.jpg)
Внешний вид.
Датчики вибрации
Рисунок № 5
Знак утверждения типа
Знак утверждения типа наносится на титульном листе «Паспорт » типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений представлены в паспорте на датчик вибрации «Датчик вибрации CEMB TR-26 ATEX, CEMB TR-26, CEMB TR-27, CEMB TR-I ATEX, CEMB TR-P. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P
-
1. ГОСТ 30296 - 95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
-
2. ГОСТ Р 8.800 - 2012 ГСИ. Государственная поверочная схема для сред-1ств изме-4рений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 240-4 Гц.
-
3. Техническая документация фирмы «CEMB S.p.A.», Италия.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Наименование рабочих эталонов |
Основные технические характеристики | |
Пределы измерения |
Класс, разряд, погрешность | |
Станция для калибровки преобразователей вибрации 9155 |
Диапазон частот: от 0,2 Гц до 20000 Гц |
I-го разряда по ГОСТ Р 8.800-2012 |
Мультиметр Agilent 3458A |
Диапазон частот от 0 Гц до 250 кГц; диапазон измерения от 10 нА до 1 А |
940-6 А |
Установка вибрационная поверочная типа 3629 |
Диапазон частот от 5 до 6400 Гц |
II-го разряда по МИ 1929-07 |
Мегаомметр цифровой ЦС0202-2 |
Пределы допускаемой основной относительной погрешности измерения сопротивления ± 2,5 % |
Класс точности по ГОСТ 8.401-80 |
Заявитель
Закрытое акционерное общество «ТЕККНОУ»Адрес: 199155, г. Санкт-Петербург, ул. ВО, ул.Уральская д.17, корп.3, литер Е, пом.1-Н
Тел. +7 (812) 324 56 27, +7 (812) 324 56 28
Факс +7 (812) 324 56 29
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418 г. Москва, Нахимовский проспект, 31
Тел: + 7 (495) 544 00 00
Датчики вибрации являются первичными преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Пьезоэлемент датчика преобразует механические колебания в электрический сигнал.
Принцип работы датчиков вибрации заключается в генерации электрического сигнала (4...20 мА), пропорционального воздействующей виброскорости или виброускорения. Для питания датчика используется либо специализированный вторичный блок, либо стандартный стабилизированный источник напряжения.
Датчики вибрации серии TR-26 имеют маркировку взрывозащиты «0ExiaIICT4/T5/T6», TR-I - «1ExdIICT6» и могут применяться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, гл. 7.3. ПУЭ, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.
Фотографии общего вида датчиков вибрации приведены на рисунках 1, 2, 3, 4, 5.
![Внешний вид. Датчики абсолютной вибрации (ВИБРОБИТ AV100), http://oei-analitika.ru](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-1.jpg)

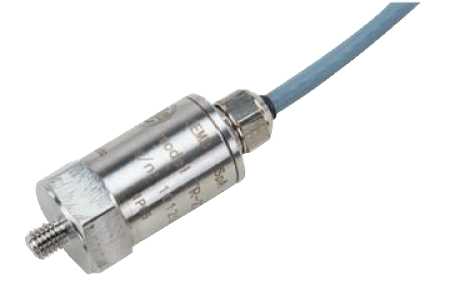

Рисунок 1 - общий вид датчика вибрации TR-27
![Внешний вид. Датчики абсолютной вибрации (ВИБРОБИТ AV100), http://oei-analitika.ru](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-2.jpg)

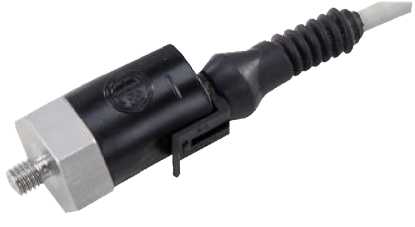

Рисунок 2 - общий вид датчика вибрации TR-P
![Внешний вид. Датчики абсолютной вибрации (ВИБРОБИТ AV100), http://oei-analitika.ru](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-3.jpg)

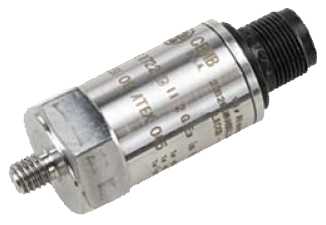

Рисунок 3 - общий вид датчика вибрации TR-26 ATEX
![Внешний вид. Датчики абсолютной вибрации (ВИБРОБИТ AV100), http://oei-analitika.ru](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-4.jpg)

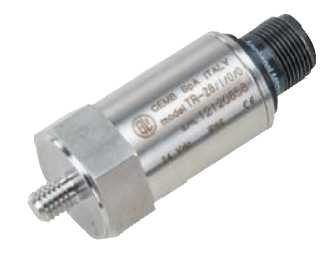

Рисунок 4 - общий вид датчика вибрации TR-26
![Внешний вид. Датчики абсолютной вибрации (ВИБРОБИТ AV100), http://oei-analitika.ru](../kurilka/type_si_html/2015-62930-15_files/2015-62930-15-5.jpg)

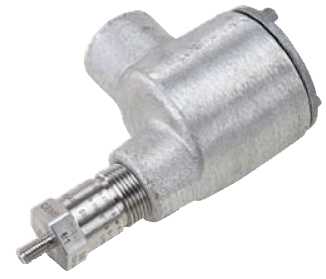

Рисунок 5 - общий вид датчика вибрации TR-I ATEX
Основные метрологические и технические характеристики датчиков вибрации приведены в таблице 1.
Таблица 1
Наименование параметра (характеристики) |
Тип | ||||
TR-26 ATEX |
TR-26 |
TR-27 |
TR-I ATEX |
TR-P | |
1 |
2 |
3 |
4 |
5 |
6 |
Диапазон виброскорости (СКЗ), мм/с |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 | |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 | |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 | ||
Диапазон виброускорения (СКЗ), м/с2 |
от 0 до 9,8 |
от 0 до 9,8 |
от 0 до 9,8 |
от 0 до 9,8 | |
от 0 до 49 |
от 0 до 49 |
от 0 до 49 |
от 0 до 49 |
- | |
от 0 до 98 |
от 0 до 98 |
от 0 до 98 |
от 0 до 98 | ||
Диапазон рабочих частот, Гц |
от 1,5 до 2500 |
от 1,5 до 2500 |
от 1,5 до 2000 |
от 1,5 до 2500 |
от 3 до 1500 |
Номинальный коэффициент преобразования на базовой частоте 75 Гц: по виброскорости в диапазонах, мА/мм^с-1: - от 0 до 10 |
1,6 |
1,6 |
1,6 |
1,6 |
1,6 |
- от 0 до 20 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
- от 0 до 50 |
0,32 |
0,32 |
0,32 |
0,32 |
0,32 |
- от 0 до 100 |
0,16 |
0,16 |
0,16 |
0,16 |
- |
по виброускорению в диапазонах, мА/м •с-2: - от 0 до 9,8 |
1,6 |
1,6 |
1,6 |
1,6 | |
- от 0 до 49 |
0,32 |
0,32 |
0,32 |
0,32 |
- |
- от 0 до 98 |
0,16 |
0,16 |
0,16 |
0,16 |
- |
Отклонение коэффициента преобразования от номинального значения, не более, %: по виброскорости, мА/мм •с-1 по виброускорению, мА/м •с-2 |
± 5 |
± 5 |
± 5 |
± 5 |
± 5 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
Нелинейность амплитудной характеристики на базовой частоте 75 Гц в диапазонах, не более, % СКЗ виброскорости от 0,1 до максимального* мм/с |
± 2 |
± 2 |
± 2 |
± 2 |
± 2 |
СКЗ виброскорости от 0,1 до максимального* м/с2 | |||||
Неравномерность амплитудно-частотной характеристики в диапазонах частот, не более, % (дБ) - от 10 Гц до 1000 Гц |
± 3 |
± 3 |
± 3 |
± 3 |
± 3 |
- от 1,5 Гц до 10 Гц |
(± 3) |
(± 3) |
(± 3) |
(± 3) |
- |
- от 1000 Гц до 2500 Гц |
(± 3) |
(± 3) |
- |
(± 3) |
- |
- от 3 Гц до 10 Гц |
- |
- |
- |
- |
(± 3) |
- от 1000 Гц до 1500 Гц |
- |
- |
- |
- |
(± 3) |
- от 1000 Гц до 2000 Гц |
- |
- |
(± 3) |
- |
- |
Относительный коэффициент поперечного преобразования, не более, % |
5 |
5 |
5 |
5 |
5 |
Сопротивление изоляции, МОм, не менее |
100 |
100 |
100 |
100 |
100 |
Масса, г, не более |
111 |
111 |
113 |
525 |
46 |
Г абаритные размеры, мм, не более |
027 х 59 (027 х 64)* |
027 х 64 |
027 х 46 |
066 х 89 х 151 |
027 х 43 |
Параметры электропитания: напряжение постоянного тока, В |
от 10 до 35 |
от 10 до 35 |
от 10 до 35 |
от 10 до 35 |
от 10 до 35 |
Рабочие условия эксплуатации: 0 температура окружающей среды, С |
от минус 65 до |
от минус 65 до |
от минус 65 до |
от минус 65 до |
от минус 65 до |
плюс 90 |
плюс 90 |
плюс 90 |
плюс 90 |
плюс 90 |
- в зависимости от исполнения
