Номер по Госреестру СИ: 54958-13
54958-13 Устройства для измерений углов установки колес автомобилей
(DWA1000, DWA1500)
Назначение средства измерений:
Устройства для измерений углов установки колес автомобилей DWA1000, DWA1500 предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Внешний вид.

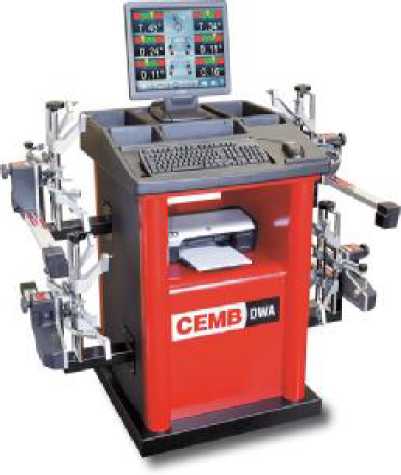

Устройства для измерений углов установки колес автомобилей
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей DWA1000, DWA1500 и служит для управления их функциональными возможностями, а также для отображения результатов измерений. ПО предусматривает возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CEMBDWA |
align.exe |
1.7 |
33266069 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей DWA1000, DWA1500. Руководство по эксплуатации». 1. ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования». 2. Техническая документация «CEMB S.p.A.», Италия. Перечень основных средств поверки (эталонов), применяемых для поверки: - квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76; - стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93; Действие устройств для измерений углов установки колес автомобилей DWA1000, DWA1500 основано на измерении угловых параметров, определяющих положение автомобиля, с помощью прецизионных датчиков, обладающих необходимой стабильностью в заданном диапазоне измеряемых параметров. Конструктивно устройства для измерений углов установки колес автомобилей DWA1000, DWA1500 состоят из приборной стойки и четырех измерительных блоков. Измерительные блоки содержат по четыре CCD (инфракрасная технология) датчика измерения углов в горизонтальной плоскости и по два датчика - измерителей вертикальных углов: датчик развала и датчик наклона в продольном и поперечном направлении оси поворота колеса. Управление процессом измерений осуществляться с персонального компьютера с помощью программного обеспечения. Некоторые команды могут быть введены непосредственно с измерительных блоков. В память персонального компьютера заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей и схемы их загрузки при проведении контроля. Устройства для измерений углов установки колес автомобилей DWA1000, DWA1500 обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля. В процессе диагностического контроля обеспечивается постоянная актуализация информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. Приборная стойка имеет передвижной тип конструкции и включает в себя персо- нальный компьютер с устройствами ввода, жидкокристаллический монитор, принтер и зарядное устройство для подзарядки систем питания измерительных блоков. Программным обеспечением предусмотрена возможность калибровки измеритель- ных датчиков при помощи калибровочного приспособления, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Устройства для измерений углов установки колес автомобилей выпускаются в сле- дующих модификациях: DWA1000W, DWA1000L, DWA1000W Light, DWA1000W Truck, DWA1000L Truck, DWA1000W Light Truck, DWA1500W, DWA1500L, DWA1500W Light имеют различия в комплектации дополнительных принадлежностей и приспособлений. Модификации DWA1000W, DWA1000L, DWA1000W Light имеют четыре измерительных блока, предназначенные для легковых автомобилей. Модификации DWA1000W Truck, DWA1000L Truck, DWA1000W Light Truck имеют четыре измерительных блока, предназначенные для грузовых автомобилей. Лист № 2 Всего листов 5 Модификации DWA1500W, DWA1500L, DWA1500W Light имеют два измерительных блока, предназначенные для грузовых автомобилей и два измерительных блока - легковых автомобилей. Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, одного из винтов внутри каждой измерительного блока, а также корпуса персонального компьютера, находящегося внутри приборной стойки. Фотография общего вида устройств для измерений углов установки колес автомобилей DWA1000, DWA1500 В комплект поставки входят: - устройство для измерений углов установки осей и колес автомобилей ; - приборная стойка; - комплект принадлежностей и приспособлений ; - руководство по эксплуатации ; - методика поверки . | ||||||
Наименование характеристики |
Значение характеристики | |||||
Модель |
DWA1000W ,DWA1000L , |
DWA1000W Truck,DWA1000L Truck, |
DWA1500W, |
DWA1500W | ||
DWA1000W Light |
DWA1000W Light Truck |
DWA1500L |
Light | |||
Углы развала колес | ||||||
Диапазон измерений, ...° |
±10 |
±10 |
±10 | |||
Пределы абсолютной погрешности измерений, |
±3 |
±3 |
±3 | |||
Углы индивидуального схождение колес | ||||||
Диапазон измерений, ...° |
±4 |
±4 |
±4 | |||
Пределы допускаемой абсолютной погрешности измерений, .' |
±3 |
±3 |
±3 | |||
Углы продольного наклона оси поворота управляемых колес | ||||||
Диапазон измерений, ...° |
±20 |
±20 |
±20 | |||
Пределы допускаемой абсолютной погрешности измерений, .' |
±6 |
±6 |
±6 | |||
Углы поперечного наклона оси поворота управляемых колес | ||||||
Диапазон измерений углов, ...° |
±20 |
±20 |
±20 | |||
Пределы допускаемой абсолютной погрешности измерений, |
±6 |
±6 |
±6 | |||
Габаритные размеры, не более, мм - измерительный блок | ||||||
-для легковых автотранспортных средств |
700х300х 610 |
- |
700х300х 610 |
700х300х 610 | ||
-для грузовых автотранспортных средств |
- |
850х300х 610 |
850х300х 610 |
850х300х 610 | ||
- приборная стойка |
1433х1492х738 |
760х980х 1140 |
1433х1492х738 |
760х980х 1140 | ||
Масса, кг, не более - измерительный блок -для легковых автотранспортных средств |
5 |
5 | ||||
-для грузовых автотранспортных средств |
- |
7 |
7 | |||
Номинальное напряжение питания, В |
2 20+10% 220-15% | |||||
Частота питающей сети, Гц |
50±1 |
Лист № 4 Всего листов 4
