Номер по Госреестру СИ: 77201-20
77201-20 Датчики вихретоковые
(TR-NC/8 и T-NC/8-API)
Назначение средства измерений:
Датчики вихретоковые моделей TR-NC/8 и T-NC/8-API (далее - датчики) предназначены для измерений виброперемещения и осевого смещения.
Внешний вид.
Датчики вихретоковые
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вихретоковым моделей TR-NC/8 и T-NC/8-API
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация CEMB S.p.A., Италия
Поверка
Поверкаосуществляется по документу МП 204/3-11-2019 «Датчики вихретоковые моделей TR-NC/8 и T-NC/8-API. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 июля 2019 года.
Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу № 2772 от 27 декабря 2018 г., головка микрометрическая цифровая серии 164 (рег. № 33793-07), мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
CEMB S.p.A., Италия
Адрес: Via Risorgimento n.9 - 23826 Mandello del Lario (Lc), Italy
Телефон: +39-0341-706-111
Web-сайт: www.cemb.com
Заявитель
Акционерное общество «Теккноу» (АО «Теккноу»)ИНН 7801079340
Адрес: 196066, г. Санкт-Петербург, Московский пр., д 212 офис 0012
Юридический адрес: 199155 г. Санкт-Петербург, ВО, ул. Уральская, д. 17, корп. 3, литер Е, пом. 24Н, офис 4
Телефон: +7 (812) 324-56-27
Факс: +7 (812) 324-56-29
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение зазора между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Датчики вихретоковые моделей TR-NC/8 и T-NC/8-API состоят из бесконтактного датчика вибрации, блока преобразований и соединительного кабеля. Блок преобразований может подключаться непосредственно к системе приема и накопления данных (PLC -программируемый логический контроллер или ЦОС - прибор цифровой обработки данных). Преобразователи поставляются в общепромышленном исполнении или во взрывобезопасном исполнении. Блок преобразований обеспечивает питание и формирование аналоговых выходных сигналов.
Датчики вихретоковые модели TR-NC/8 состоят из бесконтактного датчика (сенсора) ST-NC/8, блока преобразований TR-NC/8 и соединительного кабеля. Датчики вихретоковые модели T-NC/8-API состоят из бесконтактного датчика (сенсора) ST-NC/8, блока преобразований T-NC/8-API и соединительного кабеля.
Датчики вихретоковые модели T-NC/8-API отличаются от датчиков вихретоковых модели TR-NC/8 диапазонами измерений и моделью блока преобразований. Блок преобразований TR-NC/8 дополнительно оснащен разъемом BNC для последующей обработки сигнала.

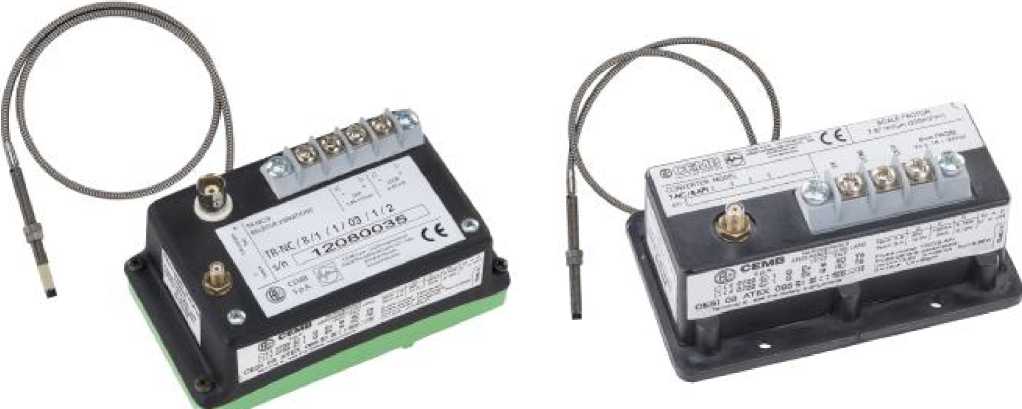

Общий вид датчиков вихретоковых моделей TR-NC/8 и T-NC/8-API представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
TR-NC/8
T-NC/8-API
Рисунок 1 - Общий вид датчиков вихретоковых моделей TR-NC/8 и T-NC/8-API
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
TR-NC/8 |
T-NC/8-API | |
Диапазоны измерений виброперемещения, мкм |
от 1 до 100 от 1 до 125 от 1 до 200 от 1 до 250 |
от 1 до 500 |
Диапазон рабочих частот, Гц |
от 1,5 до 10000 | |
Нелинейность амплитудной характеристики, %, не более |
±2 |
±1 |
Неравномерность частотной характеристики в диапазоне частот от 1,5 до 1000 Гц, %, не более |
±10 | |
Диапазоны измерений осевого смещения, мм |
от 1,0 до 2,0 от 0,75 до 2,25 от 0,5 до 2,5 |
от 0,5 до 2,5 от 0,5 до 4,5 |
Пределы основной относительной погрешности измерения осевого смещения, % |
±3 | |
Диапазон выходного постоянного тока, мА |
от 4 до 20 |
- |
Диапазон выходного переменного напряжения, В |
от 0 до 20 | |
Нормальные условия измерений, °С |
23±5 | |
Пределы допускаемой дополнительной относительной погрешности измерения виброперемещения и осевого смещения, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % |
±10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
TR-NC/8 |
T-NC/8-API | |
Рабочий диапазон температур, °С: - датчика |
от -35 до +175 |
от -35 до +175 |
- блока преобразований |
от -20 до +70 |
от -35 до +75 |
Габаритные размеры, мм, не более: - датчика (диаметрхдлина) |
010x250 |
010х250 |
- блока преобразований (длинахширинахвысота) |
120х68х61 |
101,5х61х44,5 |
Длина соединительного кабеля, м, не более |
от 1,5 до 8,5 | |
Масса, г, не более: - датчика |
160 |
160 |
- блока преобразований |
210 |
210 |
Маркировка взрывозащиты |
0Ex iaIIC T6...T5 Ga |
