Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 72837-18
72837-18 Фурье-спектрометры инфракрасные
(Cary 600 Series FTIR Spectrometer (мод. 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR)
Назначение средства измерений:
Фурье-спектрометры инфракрасные Cary 600 Series FTIR Spectrometer (моделей 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR (далее - фурье-спектрометры) предназначены для измерений содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах, продуктах питания, почвах, волокнах, полимерах, нефтепродуктах, фармацевтических препаратах и т.д. по спектрам поглощения в инфракрасной области спектра в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Cary 600 Series FTIR Spectrometer (мод. 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 8 | 10 | 1,25 |
| юридическое лицо | Юридические лица | 7 | 15 | 2,14 |
| ООО «ТехноХимТрейд» | Юридические лица | 4 | 8 | 2,00 |
| АО "УЭХК" | Юридические лица | 2 | 7 | 3,50 |
| ОАО "ФАРМСТАНДАРТ-ЛЕКСРЕДСТВА" | Юридические лица | 2 | 2 | 1,00 |
| ООО «СКОПИНФАРМ» | Юридические лица | 2 | 2 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ЩЕКИНОАЗОТ" | Юридические лица | 2 | 2 | 1,00 |
| ФГБУ «27 Научный центр» Министерства обороны Российской Федерации | Юридические лица | 1 | 3 | 3,00 |
| ООО "СИБУР-ИННОВАЦИИ" | Юридические лица | 1 | 3 | 3,00 |
| ООО "НИОСТ" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "СПЕЦГЕОЛОГОРАЗВЕДКА" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ЭЛЛАРА" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Безен Мануфэкчуринг Рус" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "БИОНОРИКА ФАРМАСЬЮТИКАЛС" | Юридические лица | 1 | 2 | 2,00 |
| АО "НИОПИК" | Юридические лица | 1 | 1 | 1,00 |
| АО "БИННОФАРМ" | Юридические лица | 1 | 1 | 1,00 |
| НПП ЛАБТЕХ ООО | Юридические лица | 1 | 1 | 1,00 |
| ООО «УРЦ «ТЭ и Д» | Юридические лица | 1 | 1 | 1,00 |
| ООО "АСПЕКТУС ФАРМА" | Юридические лица | 1 | 1 | 1,00 |
| ООО «БИОФАРМАХОЛДИНГ» | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "ТРАНСНЕФТЬ-ТЕРМИНАЛ" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "АспектусФарма" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ГЛЮВЕКС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Поверие" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ПРОММАШ ТЕСТ» | Юридические лица | 1 | 1 | 1,00 |
| ООО "ИИХР" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЦЕФЕЙ-ТЕСТ» | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ВТФ ЛЕКСРЕДСТВА" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ФРЕРУС" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Фармстандарт-Лексредства» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5c74e68b-08a2-2d75-2a4d-f99d28dea5e1 | 72837-18 | 2023-12-11 | — | актуальная |
| b2de9518-c07b-6ad2-9c43-f69650791662 | 72837-18 | 2023-03-31 | 2023-12-11 | архивная |
| dd4c08f5-5015-25be-50af-07b4fe9d0b8d | 72837-18 | 2022-04-11 | 2023-03-31 | архивная |
| 1994ce04-710d-bba4-0662-c76075175249 | 72837-18 | 2020-05-07 | 2022-04-11 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 11.12.2023
Срок свидетельства - 22.10.2024
Номер записи -
ID в реестре СИ - 492484
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Cary 630 FTIR, мод. Cary 630 FTIR, Фурье-спектрометр инфракрасный Cary 630 FTIR, Cary 630, 670 FTIR, мод. 670 FTIR, мод.Cary 630 FTIR, модификации Cary 630 FTIR, Фурье-спектрометр инфракрасный, Фурье-спектрометры инфракрасные Cary 630 FTIR
Изготовитель - Фирма "Agilent Technologies Bayan Lepas Free"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кол-во поверок - 97
Выдано извещений - 3
Кол-во периодических поверок - 74
Кол-во средств измерений - 50
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
№2219 от 2018.10.22 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60024-15 27.02.2020 |
Спектрофотометры, Cary 8454 UV-Vis Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61265-15 01.04.2025 |
Спектрометры атомно-абсорбционные, AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64099-16 |
Спектрометр атомно-абсорбционный, 240FS AA Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66313-16 30.12.2026 |
Течеискатели масс-спектрометрические гелиевые , VS Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
67595-17 30.05.2027 |
Спектрометры флуоресцентные, Cary Eclipse Fluorescence Spectrophotometer Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
67834-17 19.06.2022 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , 5110 ICP-OES Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
69108-17 31.10.2022 |
Спектрометры атомно-эмиссионные c микроволновой плазмой, 4210 MP-AES Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
70026-17 26.12.2022 |
Спектрофотометры, Cary 60 UV-Vis Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72837-18 22.10.2024 |
Фурье-спектрометры инфракрасные, Cary 600 Series FTIR Spectrometer (мод. 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
81901-21 31.05.2026 |
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES, Agilent модели 5800 и 5900 Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "УЭХК" (RA.RU.310586) | 7 | 0 | 6 | 0 | 7 | 0 | 6 | |||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 3 | 9 | 0 | 7 | 3 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 2 | 3 | 3 | 0 | 6 | 3 | 3 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 11 | 2 | 5 | 6 | 0 | 11 | 5 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 1 | 1 | 2 | 2 | 3 | 1 | 2 | |
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 6 | 1 | 12 | 1 | 6 | 0 | 6 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
9547 | 9547 |
В фурье-спектрометрах используется автономное программное обеспечение, предназначенное для управления работой фурье-спектрометра и процессом измерений, а также для хранения и обработки полученных данных. Для модели Cary 630 FTIR используется ПО MicroLab (Resolutions Pro может использоваться только для обработки данных), а для остальных моделей серии 600- ПО Resolutions Pro. Идентификационные данные ПО приведены в таблице 1.
Все ПО является метрологически значимым и выполняет следующие функции:
- регистрация сигнала детектора (интерферограммы);
- создание и хранение файлов методов измерений;
- получение ИК спектра из интерферограммы методом преобразования Фурье;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Cary 630 FTIR |
660 FTIR, 670 FTIR, 680 FTIR | |
|
Идентификационное наименование ПО |
MicroLab |
Resolutions Pro |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.5 |
не ниже 5.2 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель фурье-спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фурье-спектрометрам инфракрасным Cary 600 Series FTIR Spectrometer (моделей 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR
Техническая документация изготовителя «Agilent Technologies, Inc.», США
осуществляется по документу МП-242-2189-2018 «ГСИ. Фурье-спектрометры инфракрасные Cary 600 Series FTIR Spectrometer (моделей 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда единицы длины волны в диапазоне от 3,2 до 18,5 мкм (в диапазоне волновых чисел не менее от 3100 до 540 см-1) по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точность.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1.
Место нанесения

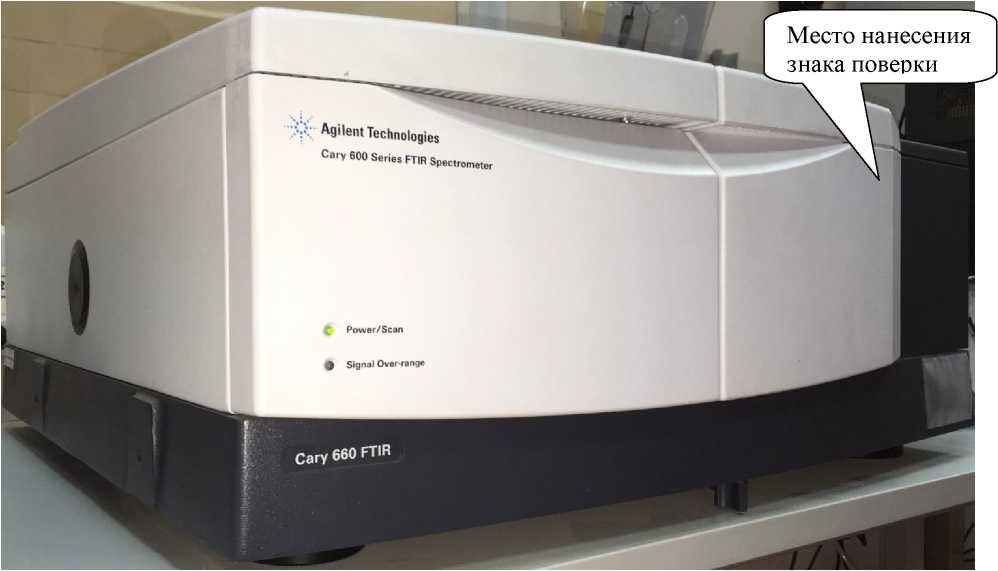

Рисунок 2 - Общий вид фурье-спектрометров инфракрасных Cary 600 Series FTIR Spectrometer (моделей 660 FTIR, 670 FTIR, 680 FTIR)|
Идентификационные данные (признаки) |
Значение | |
|
Cary 630 FTIR |
660 FTIR, 670 FTIR, 680 FTIR | |
|
Идентификационное наименование ПО |
MicroLab |
Resolutions Pro |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.5 |
не ниже 5.2 |
|
Наименование характеристики |
Значение | ||
|
Модель |
630 FTIR |
660 FTIR |
670 FTIR 680 FTIR |
|
Спектральный диапазон (основной), см-1 |
от 7000 до 375(KBr) от 5100 до 600(ZnSe) |
от 9000 до 375 |
от 9000 до 375 |
|
Спектральный диапазон (максимальный, опция), см-1 |
нет |
от 53 000 до 20 |
от 53 000 до 10 |
|
Спектральное разрешение, см-1 |
2; 4; 8; 16; 32 |
0,06; 0,1; 0,25; 0,5; 1; 2; 4; 8; 16; 32 |
0,06; 0,1; 0,25; 0,5; 1; 2;4; 8; 16; 32 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1 |
±1,0 |
±1,0 |
±1,0 |
|
Наименование характеристики |
Значение | ||
|
Модель |
630 FTIR |
660 FTIR |
670 FTIR 680 FTIR |
|
Отношение сиг-нал/шум, (разрешение 4 см-1), не менее |
18 000 (в области от 1142 до 1042 см-1, RMS, инт. 1 мин.) |
10 000 (p-p, инт. 5 с) |
12 000 (p-p, инт. 5 с) |
|
Наименование характеристики |
Значение | |
|
Модель |
630 FTIR |
660 FTIR, 670 FTIR, 680 FTIR |
|
Габаритные размеры (Д*Ш*В), мм, не более |
310x160x130 |
756x708x344 |
|
Масса, кг, не более |
3,8 |
80 |
|
Напряжение питания переменного тока частотой (50±1 Гц), В |
220+22-33 | |
|
Потребляемая мощность, В^А, не более |
120 |
200 |
|
Условия эксплуатации: | ||
|
- диапазон температур окружающей среды, °С |
от +15 до +30 | |
|
- относительная влажность окружающего воздуха (при температуре +25 °С), %, не более |
80 | |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 | |
|
Средний срок службы, лет |
8 | |
|
Наработка на отказ, ч, не менее |
5000 | |
|
Наименование |
Обозначение |
Количество |
|
Фурье-спектрометр инфракрасный |
- |
1 шт. |
|
Программное обеспечение |
- |
1 компл. |
|
Методика поверки |
МП-242-2189-2018 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Принцип действия прибора основан на том, что при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами; контроль положения и скорости движения зеркала интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).
Фурье-спектрометр представляет собой стационарный автоматизированный настольный прибор, состоящий из двухлучевого интерферометра, источника и приемника излучения, оптической системы и блока электроники.
Модели построены по общей принципиальной схеме и отличаются друг от друга особенностями конструкции отдельных узлов (интерферометра, источников и приемников излучения) и возможностью подключения дополнительных внешних приставок.
Модель Cary 630 отличается от других моделей серии 600 портативной конструкцией и возможностью быстрого присоединения внешних приставок с автоматической их идентификацией и автоматическим подключением необходимых опций программного обеспечения.
Изготовитель не осуществляет пломбирование прибора.
Общий вид фурье-спектрометров приведен на рисунках 1 и 2.
Место нанесения
знака поверки
Рисунок 1 - Общий вид фурье-спектрометров инфракрасных Cary 630 FTIR
Рисунок 2 - Общий вид фурье-спектрометров инфракрасных Cary 600 Series FTIR Spectrometer (моделей 660 FTIR, 670 FTIR, 680 FTIR)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модель |
630 FTIR |
660 FTIR |
670 FTIR 680 FTIR |
|
Спектральный диапазон (основной), см-1 |
от 7000 до 375(KBr) от 5100 до 600(ZnSe) |
от 9000 до 375 |
от 9000 до 375 |
|
Спектральный диапазон (максимальный, опция), см-1 |
нет |
от 53 000 до 20 |
от 53 000 до 10 |
|
Спектральное разрешение, см-1 |
2; 4; 8; 16; 32 |
0,06; 0,1; 0,25; 0,5; 1; 2; 4; 8; 16; 32 |
0,06; 0,1; 0,25; 0,5; 1; 2;4; 8; 16; 32 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1 |
±1,0 |
±1,0 |
±1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модель |
630 FTIR |
660 FTIR |
670 FTIR 680 FTIR |
|
Отношение сиг-нал/шум, (разрешение 4 см-1), не менее |
18 000 (в области от 1142 до 1042 см-1, RMS, инт. 1 мин.) |
10 000 (p-p, инт. 5 с) |
12 000 (p-p, инт. 5 с) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модель |
630 FTIR |
660 FTIR, 670 FTIR, 680 FTIR |
|
Габаритные размеры (Д*Ш*В), мм, не более |
310x160x130 |
756x708x344 |
|
Масса, кг, не более |
3,8 |
80 |
|
Напряжение питания переменного тока частотой (50±1 Гц), В |
220+22-33 | |
|
Потребляемая мощность, В^А, не более |
120 |
200 |
|
Условия эксплуатации: | ||
|
- диапазон температур окружающей среды, °С |
от +15 до +30 | |
|
- относительная влажность окружающего воздуха (при температуре +25 °С), %, не более |
80 | |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 | |
|
Средний срок службы, лет |
8 | |
|
Наработка на отказ, ч, не менее |
5000 | |
