Номер по Госреестру СИ: 81901-21
81901-21 Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES
(Agilent модели 5800 и 5900)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES Agilent модели 5800 и 5900 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах и отработанных смазочных маслах в соответствии с аттестованными методами (методиками) измерений.
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES
Рисунок № 1
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES
Рисунок № 2
Программное обеспечение
Спектрометры оснащены автономным ПО ICP Expert. Все ПО является метрологически значимым и выполняет функции управления спектрометрами, установки режимов работы спектрометров, обработки и хранения результатов измерений, построения градуировочных графиков, проведения диагностических тестов спектрометров.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Лист № 3 Всего листов 4 Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ICP Expert. |
Номер версии (идентификационный номер) ПО, не ниже |
7.5.X.Y |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Спектрометры эмиссионные с индуктивносвязанной плазмой ICP-OES Agilent модели 5800 и 5900» (п. 4).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой ICP-OES Agilent модели 5800 и 5900:Техническая документация фирмы «Agilent Technologies Bayan Lepas Free», Малайзия.
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении интенсивности спектральных линий атомов и ионов и определении массовой концентрации элементов при помощи градуировочных характеристик.
Спектрометры состоят из источника возбуждения спектров, который обеспечивает различные варианты наблюдения плазмы, полихроматора для разложения излучения в спектр, детектора на основе CCD матрицы, обеспечивающего регистрацию всего спектра одновременно или набора выделенных спектральных линий и блока электроники.
Спектрометры обеспечивают одновременное измерение обычных и гидридобразующих элементов включая As, Se и Hg, исключая переключение режимов работы спектрометра и сокращая общее время анализа. Спектрометр имеет возможность выбора методов коррекции фона от традиционного вне пика до уникального способа встроенной коррекции фона.
Спектрометры выпускаются в следующих модификациях: 5800 и 5900, которые отличаются методами обзора плазмы.
Модель Agilent ICP-OES 5900 осуществляет режим SVDV (SVDV Mode) - синхронное аксиальное и радиальное наблюдение плазмы.
Модели Agilent ICP-OES 5800 и 5900 осуществляет режим VDV (VDV Mode) -последовательное аксиальное и радиальное наблюдение плазмы, режим RV (RV Mode) -радиальное наблюдение плазмы
Общий вид спектрометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид спектрометров

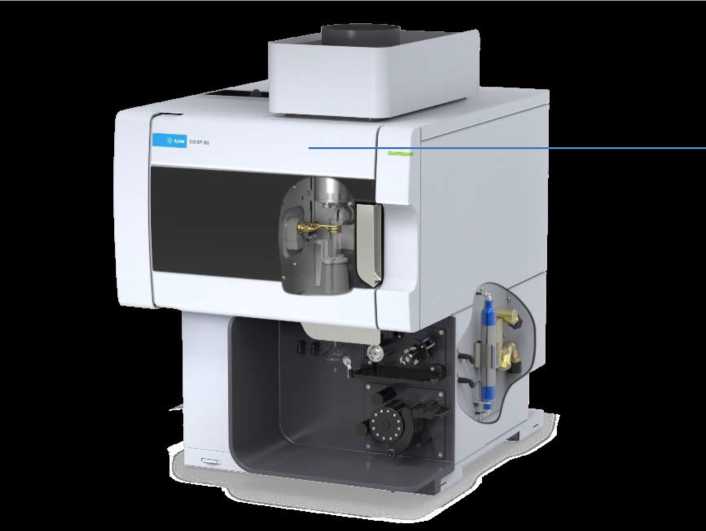

Место нанесения знака
поверки
Рисунок 2 - Обозначение места нанесения знака поверки
Пломбирование спектрометров от несанкционированного доступа не предусмотрено.
Знак поверки наносится на корпус спектрометра в соответствии с рисунком 2 по заявлению владельца средства измерений или лица, представившего его на поверку.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Уровень выходного сигнала по раствору бария с концентрацией 5 мг/л на длине волны 493,408 нм, не ниже |
5,0^105 |
- режим радиального обзора | |
- режим осевого обзора |
2,5406 |
Относительное СКО выходного сигнала, %, не более | |
- режим радиального обзора |
1,0 |
- режим осевого обзора |
0,5 |
Пределы обнаружения, мкг/дм3, не более | |
- цинк режим осевого обзора |
0,15 |
- цинк режим радиального обзора |
0,25 |
- медь режим осевого обзора |
0,35 |
- медь режим радиального обзора |
1,50 |
- барий режим осевого обзора |
0,05 |
- барий режим радиального обзора |
0,05 |
Пределы допускаемой относительной погрешности | |
измерений массовой концентрации элементов, % |
±3* |
* При измерении массовой концентрации элементов |
1,0 мг/л |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
от 167 до 785 |
Спектральное разрешение, пм, не более: | |
- на длине волны 213,875 (цинк) |
8 |
- на длине волны 327,395 (медь) |
12 |
- на длине волны 614,171 (барий) |
26 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 220 до 240 |
- частота переменного тока, Г ц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
2900 |
Габаритные размеры, мм, не более: | |
- длина |
887 |
- ширина |
740 |
- высота |
625 |
Масса, кг, не более |
90 |
Наработка на отказ, ч., не менее |
10000 |
Средний срок службы, лет |
8 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +17 до +35 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 70 до 106 |
