69108-17 Спектрометры атомно-эмиссионные c микроволновой плазмой
(4210 MP-AES)
Назначение средства измерений:
Спектрометры атомно-эмиссионные с микроволновой плазмой 4210 MP-AES (далее по тексту - спектрометры), предназначены для измерения массовой концентрации элементов в пробах растворов в соответствии с аттестованными и стандартизованными методами (методиками).
Внешний вид.
Спектрометры атомно-эмиссионные c микроволновой плазмой
Рисунок № 1
Внешний вид.
Спектрометры атомно-эмиссионные c микроволновой плазмой
Рисунок № 2
Внешний вид.
Спектрометры атомно-эмиссионные c микроволновой плазмой
Рисунок № 3
Внешний вид.
Спектрометры атомно-эмиссионные c микроволновой плазмой
Рисунок № 4
Программное обеспечение
Спектрометры оснащены автономным ПО MP Expert, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные. Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MP Expert |
Номер версии (идентификационный номер) ПО |
не ниже 1.4.0.4110 |
Цифровой идентификатор ПО |
FD45FEEA300E7EF715E9C472C82AC0F1 (файл mpexpert.exe, для версии 1.4.0.4110, расчет по алгоритму MD 5) |
К метрологически значимой части ПО относится файл mpexpert.exe, который выполняет следующие функции:
-
- управление прибором;
-
- установка режимов работы прибора;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным способом и на заднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе и следующих методиках измерений:
-
1) Методика измерений массовой доли металлов методом атомно-эмиссионной спектрометрии с микроволновой плазмой в пробах почв и грунтов (№205-40/RA.RU.311787-2016/2016)
-
2) Методика измерений массовой концентрации металлов методом атомно-эмиссионной спектрометрии с микроволновой плазмой в питьевой воде, природной (поверхностной и подземной) воде и воде для фармацевтического производства (№205-39/RA.RU.311787-2016/2016)
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-эмиссионным с микроволновой плазмой 4210 MP-AESТехническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2142-2017 «Спектрометры атомно-эмиссионные с микроволновой плазмой 4210 MP-AES. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 июня 2017 г.
Основные средства поверки:
- стандартные образцы состава ионов металлов: Ba (ГСО 7760-2000), Mn (ГСО 7762-2000), Cu (ГСО 7836-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Изготовитель
не осуществляет пломбирование спектрометров. Общий вид спектрометров и место нанесения знака поверки приведены на рисунке 1.Место нанесения знака поверки
Рисунок 1 - Общий вид спектрометров
Программное обеспечение Спектрометры оснащены автономным ПО MP Expert, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные. Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MP Expert |
Номер версии (идентификационный номер) ПО |
не ниже 1.4.0.4110 |
Цифровой идентификатор ПО |
FD45FEEA300E7EF715E9C472C82AC0F1 (файл mpexpert.exe, для версии 1.4.0.4110, расчет по алгоритму MD 5) |
-
- управление прибором;
-
- установка режимов работы прибора;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических тестов прибора.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
от 178 до 780 |
Спектральное разрешение (на уровне 50 % от интенсивности пика), нм, не более |
0,05 |
Пределы обнаружения контрольных элементов (по критерию 3с), мкг/дм3, | |
не более: | |
- Ba (1= 614,171 нм) |
2 |
- Mn (1= 403,076 нм) |
7,5 |
- Cu (1= 324,754 нм) |
15 |
Относительное среднеквадратическое отклонение (ОСКО) интенсивности спектральных линий контрольных элементов (Ba, Mn, Cu), %, не более |
3,0 |
Наименование характеристики |
Значение |
Габаритные размеры (ДхШхВ), мм, не более |
960x660x660 |
Масса, кг, не более |
73 |
Напряжение питания переменного тока частотой (50±1) Гц |
220 +22 |
Потребляемая мощность, В • А, не более |
2040 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
5000 |
Наименование характеристики |
Значение |
Условия эксплуатации: о температура окружающего воздуха, С |
от +15 до +30 |
относительная влажность воздуха, %, не более |
80 |
атмосферное давление, кПа |
от 84 до 106 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Спектрометр атомно-эмиссионный с микроволновой плазмой 4210 MP-AES |
- |
1 шт |
Генератор азота из воздуха Agilent 4107 (25 л/мин; N2 > 99,5%) |
- |
1 шт. |
Система подготовки проб SPS4 |
- |
1 шт |
Многорежимная система ввода проб MSIS |
- |
1 шт |
Внешний модуль регулировки расхода газа (EGCM) |
- |
1 шт |
Устройство продувки монохроматора воздухом |
- |
1 шт |
Программное обеспечение на компакт-диске |
- |
1 шт |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 242-2142- |
1 экз. |
2017 |
Основные средства поверки:
- стандартные образцы состава ионов металлов: Ba (ГСО 7760-2000), Mn (ГСО 7762-2000), Cu (ГСО 7836-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе и следующих методиках измерений:
-
1) Методика измерений массовой доли металлов методом атомно-эмиссионной спектрометрии с микроволновой плазмой в пробах почв и грунтов (№205-40/RA.RU.311787-2016/2016)
-
2) Методика измерений массовой концентрации металлов методом атомно-эмиссионной спектрометрии с микроволновой плазмой в питьевой воде, природной (поверхностной и подземной) воде и воде для фармацевтического производства (№205-39/RA.RU.311787-2016/2016)
Фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia
Тел: +60 4-680 3888
E-mail: contact_us@agilent.com
Web сайт: www.agilent.com
Заявитель
ООО «Аджилент Текнолоджиз»ИНН 7705304064
115054, Москва, Космодамианская набережная, дом 52, стр.1
Тел.: +7 (495) 664 73 00; факс: +7 (495) 664 73 01
E-mail tmo_russia@agilent.com
Web сайт www.home.agilent.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия спектрометров основан на определении элементного состава вещества по оптическим спектрам излучения атомов и ионов анализируемой пробы, возбуждаемых плазмой азота. Плазма азота генерируется с помощью СВЧ излучения, излучаемого генератором спектрометра. В качестве источника азота может быть использован генератор азота из воздуха.
Спектрометры представляют собой стационарные лабораторные приборы, которые состоят из источника возбуждения спектра, спектрального блока, системы регистрации и автоматизированной системы управления на базе персонального компьютера.
Источник возбуждения спектра состоит из распылителя, распылительной камеры, перистальтического насоса и кварцевой горелки, установленной в волноводе, на который подаётся регулируемое магнитное поле с помощью магнетрона.
Оптическая система состоит из монохроматора и детектора на основе ПЗС матрицы, охлаждаемой элементом Пельтье до 0 оС и имеющий систему защиты от “засветки”.

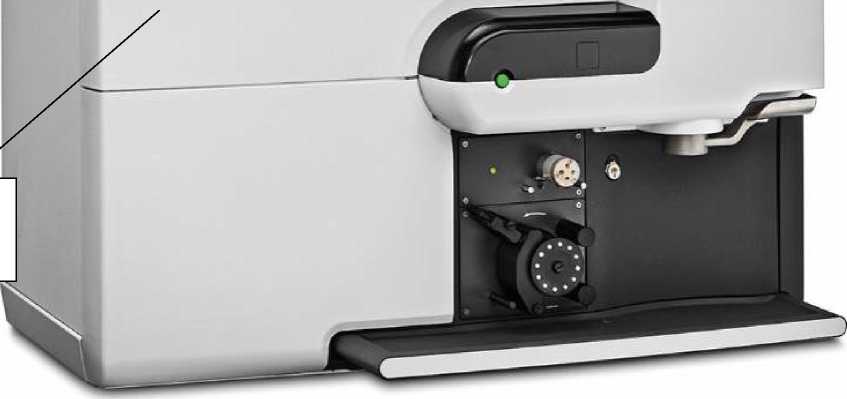

Изготовитель не осуществляет пломбирование спектрометров. Общий вид спектрометров и место нанесения знака поверки приведены на рисунке 1.
